Популярные стабилизаторы напряжения для газовых котлов

Виды стабилизаторов

Не все стабилизаторы по параметрам подходят для газового котла. Электроника этих агрегатов очень требовательна к питающему напряжению. Особенно это относится к импортным агрегатам, которые работают напряжения сети не более ±5%, неискаженной синусоиде напряжения и отсутствии скачков напряжения в сети.

Российские котлы менее требовательны к качеству электросети, тем не менее они также отказываются работать в условиях перепадов в сети. Поэтому обязательным требованиям к нормальной работе газового котла является установка стабилизатора напряжения. Все стабилизаторы делятся на;

– электромеханические, которые работают по принципу автотрансформатора. При отклонении сети от номинала подается сигнал на сервопривод, который двигает токосъемник по обмотке трансформатора до тех пор, пока напряжение на выходе не стабилизируется.

Устройство электромеханического стабилизатора напряжения

Время отклика на отклонение напряжения от такого метода регулировки напряжения низкое и достигает нескольких секунд. За это время автоматика котла может отключиться. Еще один недостаток по которому такие стабилизаторы напряжения не ставятся на газовые котлы – это большая вероятность искрообразования;

– релейные стабилизаторы более совершенные чем электромеханические. Они имеют силовой тороидальный трансформатор с несколькими выходными обмотками. Регулировка выходного напряжения происходит переключением обмоток электромеханическим реле.

Релейный стабилизатор напряжения Suntek СНЭТ 1000 до 1 кВт

Как правило, число выходных обмоток релейных устройств не превышает 4 – 6, поэтому предел регулировки у них низкий. Также во время работы, есть вероятность появления искры на контактах реле, что недопустимо при работе с газовыми котлами. На переключение реле необходимо какое-то время, что отражается на низком времени отклика;

– симисторные стабилизаторы по устройству и принципу работы похожи на релейные, но имеют большее число выходных обмоток трансформатора и исполнительным переключающим элементом у них работают быстродействующие симисторы. Время отклика симисторов на изменение напряжения достаточно скорое почти мгновенное.

Из-за большого числа переключающих обмоток диапазон регулировки выхода у симисторных устройств большой, а точность выходного напряжения достигает 2 – 3% (у релейных 5 – 8%). Однако эти стабилизаторы имеют существенный недостаток, который выражается в высокой стоимости;

Устройство симисторного стабилизатора

– ИБП (источники бесперебойного питания) как нельзя лучше подходят для работы с газовыми котлами. Принцип работы у них основан на преобразовании напряжения сети в постоянное напряжение, которым заряжаются аккумуляторы. Второй преобразователь напряжения снимает постоянное напряжение с аккумуляторов и преобразует его в стабильное выходное переменное напряжение с точностью 1-2% и с правильной синусоидой. Стоимость таких ИБП с двойным преобразованиемсоизмерима со стоимостью симисторных устройств стабилизации сети;

Электроснабжение газового котла через ИБП – источник бесперебойного питания

– инверторные стабилизаторы напряжения по принципу работы одинаковы с ИБП двойного преобразования, только у них вместо аккумуляторов используются батареи конденсаторов.

Однофазный бестрансформаторный инверторный стабилизатор напряжения Legat 35

Преимуществом таких инверторных преобразователей является то, что не нужно менять блок конденсаторов в процессе эксплуатации и пределы диапазона входных напряжений у них 100 – 300 В. У ИБП аккумуляторы нуждаются в замене через несколько лет. Стоимость инверторного стабилизатора до 3,5 квт одинакова со стоимостью симисторных устройств.

Виды и функциональные особенности

Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.

Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.

Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.

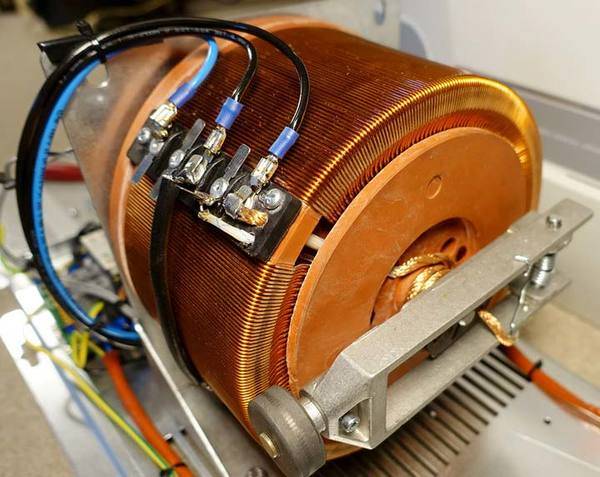

Электромеханические стабилизаторы

В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.

1 – витки автотрансформатора.

2 – угольная токосъемная щетка.

3 – сервопривод.

Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.

Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.

Также, аналогичные приборы недолговечны по причине узлов трения и кинематики

Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности

Релейные стабилизаторы

Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.

1 – Выводы катушек.

2 – группа реле для переключения выводов.

Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.

Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.

Электронные стабилизаторы

Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.

Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.

Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.

Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.

Технические характеристики стабилизаторов

Стабилизаторы построены на базе автотрансформатора или на базе инвертора (также называются стабилизаторами двойного преобразования).

В приборах с трансформатором осуществляется переключение обмоток трансформатора с помощью коммутирующих элементов:

  • Тиристоры — самая быстрая скорость срабатывания, бесшумная работа, долговечность.
  • Реле — средняя скорость реакции, щелчки при работе, средний срок службы.
  • Сервоприводы (электромеханические) — низкая скорость, шум (жужжание при работе), маленький срок службы.

Внимание! Электромеханические стабилизаторы, несмотря на недостатки, обеспечивают плавную (без ступенчатых скачков) регулировку напряжения. Инверторные стабилизаторы похожи на on-line ИБП, только без аккумуляторов: входное переменное напряжение выпрямляется и фильтруется, а затем с помощью транзисторов или тиристоров воссоздаётся идеальная синусоида со стабильным напряжением

Эти приборы обеспечивают качественное и надёжное преобразование напряжения

Инверторные стабилизаторы похожи на on-line ИБП, только без аккумуляторов: входное переменное напряжение выпрямляется и фильтруется, а затем с помощью транзисторов или тиристоров воссоздаётся идеальная синусоида со стабильным напряжением. Эти приборы обеспечивают качественное и надёжное преобразование напряжения.

Входное напряжение

При выборе устройства, обратите внимание на диапазон входных напряжений. Он показывает, в каких пределах стабилизатор справляется со своей функцией

Он показывает, в каких пределах стабилизатор справляется со своей функцией.

При выходе за границы этого диапазона, прибор уходит в защиту и отключает нагрузку от сети. Поэтому неправильный подбор этого параметра приводит к частым отключениям котла и некачественному отоплению.

Справка. Выяснить диапазон скачков напряжения можно с помощью вольтметра или мультиметра, вставив его в розетку. Самые низкие значения наблюдаются в вечерний пик нагрузки (с 18 до 23 часов), а самые высокие — в ночное время. Проведя замеры, прибавьте к результатам определённый запас (10—15%).

Мощность

Потребляемая мощность у газовых котлов невелика и находится в пределах 200—300 Вт. Но есть один нюанс: устройства с электродвигателем (насосы, клапаны) в момент пуска кратковременно потребляют в 3—4 раза больше энергии.

Поэтому номинальную мощность таких устройств, указанную на корпусе или в инструкции, умножают хотя бы на 3 (идеально — на 5).

В котле уже может быть встроен циркуляционный насос, также могут стоять внешние.

Чтобы стабилизатор не уходил в перегрузку, отключая при этом отопительное оборудование, не забудьте увеличить мощность насосов в указанное количество раз. Затем суммируйте все мощности, прибавьте 5—10% — получите необходимую мощность стабилизатора.

Важно! Иногда мощность указывают в вольт-амперах (ВА, VA). Чтобы получить значение в ваттах, умножьте его на 0,8

Точность стабилизации

Важная характеристика, указывается в процентах. Для газовых котлов необходима точность хотя бы 4—5%, меньше — лучше.

Самая высокая точность у инверторных и электромеханических моделей. В релейных или тиристорных зависит от количества обмоток в трансформаторе.

Не стоит забывать про скорость срабатывания. Здесь всё зависит от условий сети.

При длительных, без резких скачков, но больших по амплитуде перепадах электроснабжения — отдайте предпочтение электромеханическому или релейному стабилизатору. Много перепадов — электронному тиристорному.

Если часто ведутся сварочные работы или неподалёку работает множество электродвигателей (станки, газонокосилки и т. п.) — только инверторный, поскольку шумовые помехи и искажения формы синусоиды не сгладит ни один стабилизатор на базе трансформатора. Типичные значения скорости срабатывания, не вызывающие перебоев в работе котла — 30—40 мс.

Популярные производители стабилизаторов, модели и цены

На полках магазинов можно встретить приборы широкого ряда производителей. Чаще всего это либо отечественные фирмы, либо китайские.

  1. Teplocom. Примером бытовой модели стабилизатора данного российского производителя может стать Teplocom ST-555. Это не самый дорогой (3500-4000 руб) прибор является релейным и обеспечивает ступенчатое регулирование напряжения при точности порядка 5%. Номинальная мощность — 400 ВА, максимальная — 555 ВА. Для большинства настенных котлов такие характеристики позволяют обеспечить длительную и безаварийную работу.
  2. Штиль — еще один отечественный производитель. В ассортименте имеет имеет инверторную модель ИнСтаб 350. Устройство специально разрабатывалось для эксплуатации совместно с газовыми котлами. Инверторная схема позволяет обеспечить качественное электроснабжение котельного оборудования суммарной мощностью до 300 Вт. Средняя цена — порядка 5000 руб.
  3. Ресанта — производитель недорогих устройств коррекции электроснабжения. В ассортименте имеет дешевую (порядка 2000 руб) модель АСН-500Н/1-Ц. Она способна поддерживать напряжение при нагрузках до 400 Вт. Идеально подходит для применения в условиях загородного дома с постоянным проживанием, поскольку требует наличия теплого помещения.

Критерии выбора стабилизирующего устройства для котла отопления

Чтобы выбрать лучший стабилизатор для газового котла необходимо знать его основные характеристики. Все устройства, предназначенные для стабилизации сетевого напряжения, имеют следующие основные параметры:

  1. Мощность;
  2. Скорость срабатывания;
  3. Точность напряжения на выходе;
  4. Диапазон напряжения на входе.

Кроме этих параметров для потенциального пользователя могут иметь значение стоимость устройства, его надёжность и дополнительные факторы, такие как шум и нагрев.

Все стабилизаторы имеют встроенную защиту от перегрузки, короткого замыкания и отключают нагрузку при значительном превышении входного напряжения. Мощность стабилизатора определяется мощностью газового котла, а если система отопления оборудована циркуляционным насосом, то и мощностью насоса;

Скорость срабатывания определяет, насколько быстро стабилизатор отреагирует на изменившееся входное напряжение. В этом смысле самым медленным является прибор с серводвигателем, затем идёт релейный стабилизатор. Электронные устройства осуществляют практически мгновенную коммутацию напряжения так, что риск выхода из строя газового оборудования в этом случае минимален;

Газовые котлы зарубежного производства, как правило, рассчитаны на небольшие колебания питающей сети. Эта величина указывается в паспорте на устройство и может являться определяющей при выборе стабилизатора напряжения;

Самую высокую точность обеспечивают инверторные и сервоприводные стабилизаторы. В релейных и тиристорных устройствах уровни выходного напряжения коммутируются ступенями через определённые интервалы, что обеспечивает точность установки порядка 5-6%. В большинстве случаев такой точности бывает достаточно для нормальной работы системы контроля и автоматики газового котла;

Важным параметром любого стабилизатора является допустимый диапазон входного напряжения. В зависимости от конструкции, стабилизирующие устройства могут поддерживать постоянное напряжение на выходе лишь при определённых пределах входного напряжения;

Обычно стабилизаторы успешно работают при входном напряжении от 140-150 до 240-260 вольт. Этот параметр указывается в паспорте на изделие и может немного отличаться. Если сетевое напряжение значительно отклонилось от допустимого, электронный предохранитель отключит потребителя (нагрузку) от электрической цепи. После нормализации входного напряжения нагрузка автоматически подключается к стабилизатору;

По стоимости, различные по конструкции стабилизаторы могут значительно отличаться. Мощные тиристорные или инверторные стабилизаторы стоят в несколько раз дороже релейных, но это окупается их высокой надёжностью и полным отсутствием шума при работе;

Для удобства пользователей большинство моделей стабилизаторов оборудуются светодиодными индикаторами режимов работы и дисплеем, где индицируются некоторые цифровые параметры.

Назначение стабилизаторов напряжения для котлов отопления

Для надёжной и безаварийной работы систем отопления необходимо обеспечить стабильное электропитание всех составляющих этой системы. Для этой цели разработаны специальные стабилизаторы напряжения для котлов отопления. Газовый котёл представляет собой сложную дорогую установку, которая оснащается большим количеством электроники. Электронные устройства призваны контролировать все процессы сжигания топлива и циркуляции воды. В современный газовый котёл входят микропроцессор, насосы, программаторы, устройства управления клапанами. Эти компоненты системы требуют стабильного синусоидального напряжения.

Подробнее о требованиях к параметрам электроэнергии в статье «Показатели качества электроэнергии» .

Стабилизаторы сетевого напряжения для котлов серии TEPLOCOM ST и SKAT ST обеспечивают качественным электропитанием любые тепловые системы (котлы отопления, газовые котлы, бойлеры, циркуляционные насосы), а также сложную бытовую электротехнику, чувствительную к перепадам напряжения. При их разработке были учтены особенности отечественных электросетей и требования импортной отопительной техники к качеству питающего напряжения.

Технология монтажа и подключения

Прежде, чем подключить стабилизатор, нужно подобрать для него подходящее место. Нужно понимать, что электрика очень не любит сырость, поэтому помещение, где будет установлен прибор, должно быть сухим, без избыточной влажности в воздухе. Чаще всего допустимые параметры указаны в инструкции к устройству. Если их нет, можно ориентироваться на собственные ощущения. Если в помещении, например, в подвале, чувствуется избыточная влажность, оборудование здесь лучше не устанавливать.

Гараж тоже не станет оптимальным местом для размещения стабилизатора. По инструкции прибор не должен находиться в непосредственной близости от химически активных, горючих и легковоспламеняющихся веществ. Чердак так же не подойдет. В теплое время года температура здесь часто поднимается очень высоко, что отрицательно скажется на работе устройства. Еще одно неподходящее место – ниша в стене или закрытый шкаф. Отсутствие естественной циркуляции воздуха приводит к перегреву оборудования.

Собственно подключение стабилизатора проводится очень просто. К оборудованию подключается газовый котел, и оно просто включается в сеть. Если приходится одновременно устанавливать несколько однофазных стабилизаторов, например, в случае, когда в комнату заходит три фазы, нельзя включать их в одну розетку. Тогда первый при переключении будет создавать сетевую помеху, и заставлять переключаться другой. Этот процесс, практически, бесконечен. Таким образом, для каждого из приборов должна быть подготовлена розетка.

Место для установки стабилизатора напряжения должно быть выбрано правильно. В помещении не должно быть слишком влажно или жарко. Кроме того, должна обеспечиваться естественная циркуляция воздуха, иначе устройству грозит перегрев

Производители газовых котлов предупреждают, что все гарантийные обязательства, которые даются при покупке оборудования, будут аннулированы в случае невыполнения их требований по эксплуатации. На первом месте среди них чаще всего стоит качественное электропитание прибора. Нельзя недооценивать роль стабилизатора напряжения в его обеспечении, поэтому к выбору прибора стоит подойти очень ответственно. Грамотно подобранное оборудование позволит газовому котлу долго и бесперебойно работать в максимально экономичном режиме, что даст возможность его владельцу сэкономить приличную сумму.

Зачем для газового котла нужен стабилизатор напряжения

Подача электроэнергии в газовый котел требуется для нескольких узлов:

  • циркуляционный насос;
  • вентилятор турбонаддува;
  • электронная плата управления с подключенной сетью датчиков (самодиагностика).

Первые два устройства вполне устойчивы к перепадам рабочего напряжения. К наиболее требовательным группам потребителей относят плату управления. Она обладает тонкими настойками, позволяющими определять наличие пламени на горелке и прочими установками безопасности. Сразу детектируется перегрев теплоносителя, падение давления, отсутствие циркуляции и прочие важные параметры котла.

Любой скачок или изменение режима электропитания могут дать сбой в системе и вызвать череду ложных срабатываний датчиков.

Если подобная ситуация будет повторяться часто, плата управления перегорит. Новый узел стоит дорого, дополнительная плата потребуется за замену элемента и новую настройку систем котла.

Неизвестно, каков будет результат подобной замены. поскольку уровень подготовки специалистов сервисных центров бывает разный. Кроме того, на время ремонта дом останется без обогрева (если нет резервного котла, что бывает редко).

Поэтому, одновременно с приобретением котла необходимо купить стабилизатор напряжения и пользоваться им с самых первых дней работы системы.

ВАЖНО!

Стабилизаторы не спасают от полного отключения питания. Для отдаленных поселков это следствие изношенности и перегрузки сетей является обычным явлением. Если такая ситуация стала нормой, лучше приобрести энергонезависимый котел, не нуждающийся в электропитании и более надежный в условиях нестабильной подачи энергии.

Лучшие электромеханические стабилизаторы для газовых котлов

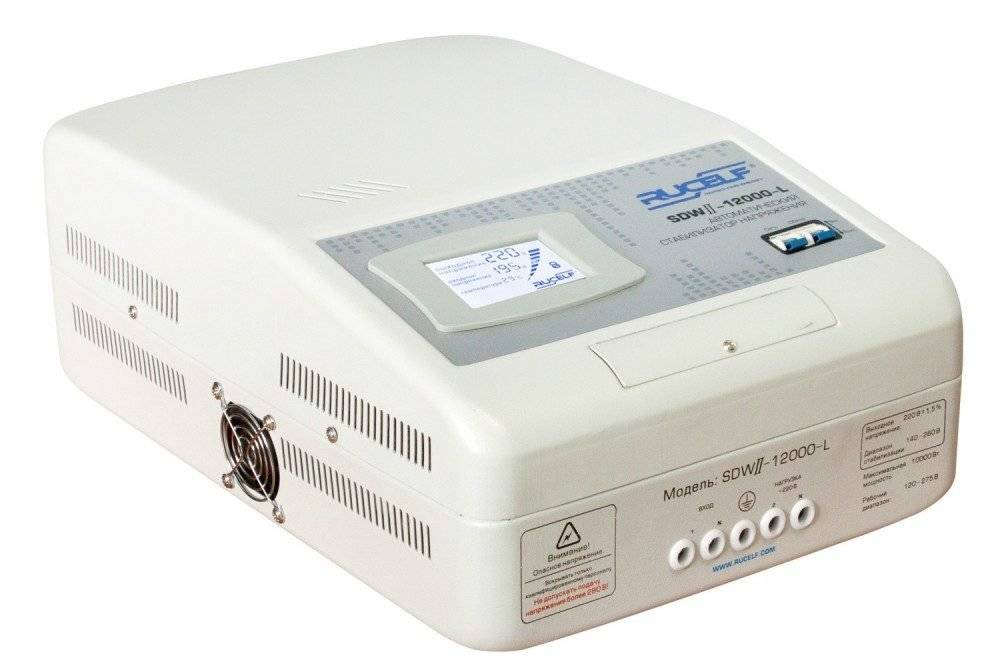

RUCELF SDWII-12000-L

На выходе стабилизатор выдаёт от 212 до 228 В тока правильной синусоиды (искажения сигнала при этом сведены до минимума). Общая эффективная мощность равна 10 кВт. На экране отображается целый спектр данных: показатели напряжения на обоих концах контура, уровень нагрузки, режимы работы. Для соединения с устройствами в данном аппарате установлены разъёмы для клемм. Присутствует защита от скачков напряжения вплоть до 400 В. Блок довольно габаритный и весит чуть менее 30 кг, поэтому перед монтажом следует правильно определить место крепления. В наличии аппаратная защита двигателя: при обнаружении технического дефекта стабилизатор автоматически выключается, чтобы сохранить в целости механические компоненты. Стоимость модели стартует с 20 тысяч рублей.

Преимущества:

  • Бесступенчатая регулировка сигнала.
  • Встроенный датчик для определения температуры.
  • Индикатор неполадок, диагностика SMART.
  • Гибридный режим работы вентилятора воздушного охлаждения.
  • Рабочий диапазон 130-280 В.

Недостатки:

  • Слишком чувствительная защита.
  • Возникающие при установке сложности.
  • Шумноват.

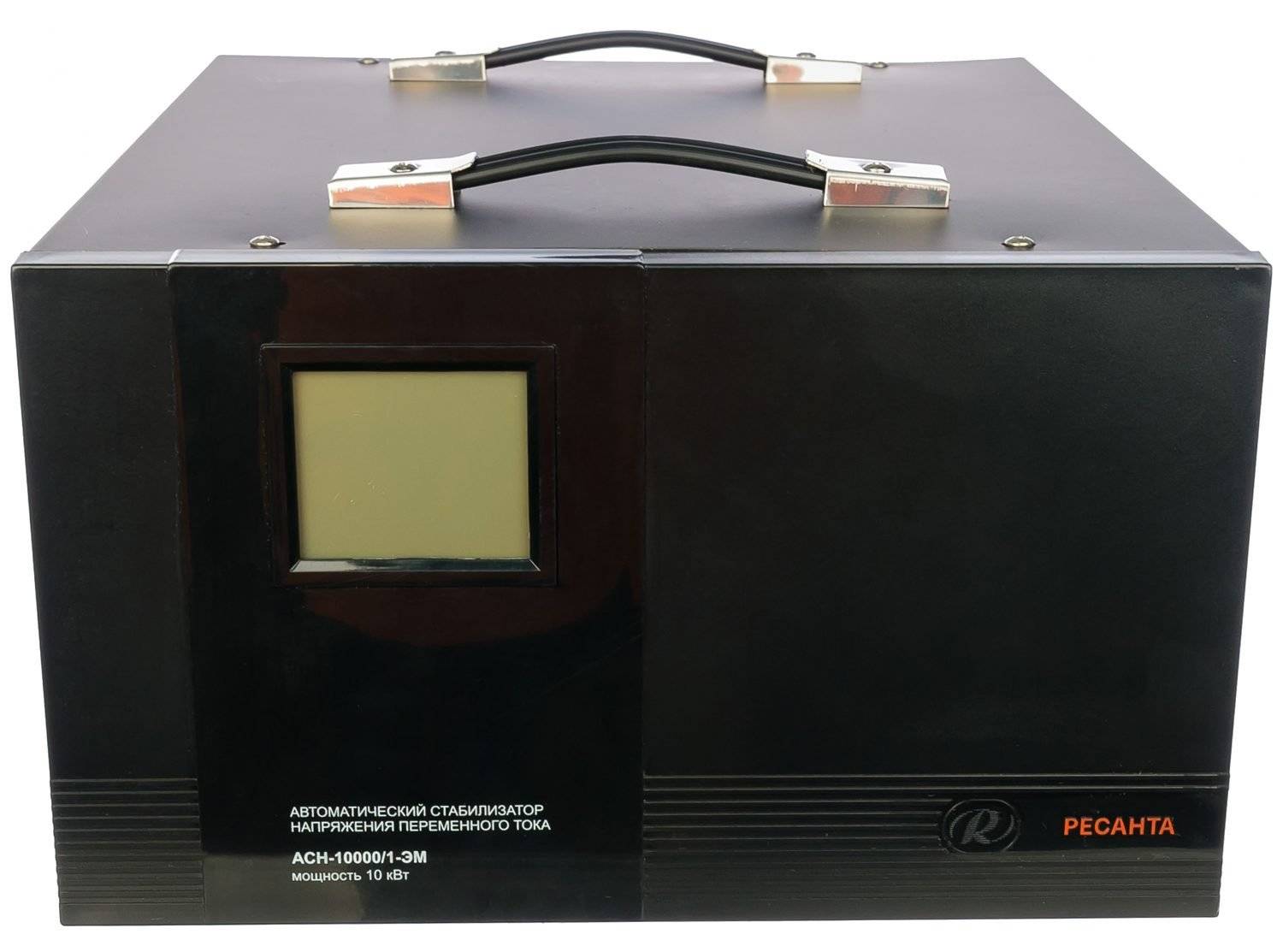

РЕСАНТА ACH-10000/1-ЭМ

Мощный стабилизатор с классической компоновкой деталей. Облачён в прямоугольный металлический каркас тёмного цвета, на верхней панели которого расположены ручки для переноски блока. Отверстие для вентилятора, разъёмы подключения и кнопки управления размещены на задней панели. Суммарная мощность нагрузки не превышает 10 кВт, а точность стабилизации 2%. Встроенные в корпус цифровые амперметр и вольтметр помогут понять пользователю, в каком режиме работает устройство. Прибор оснащён байпасом ручного типа, при помощи которого можно переключать потребителей на сеть переменного тока напрямую, без стабилизации. Может работать при высоких температурах (вплоть до 45 градусов по Цельсию). Стоимость в магазине около 14 с половиной тысяч рублей.

Преимущества:

  • Быстрая реакция на изменение напряжения в сети.
  • Надёжная конструкция, информативный экран.
  • Входной диапазон 140-260 В при частоте тока от 50 до 60 Гц.

Недостатки:

  • Не крепится на стену.
  • Ощутимо шумит двигатель.
  • Слишком яркая подсветка дисплея.

Энергомаш СН-93100

Передвижной стабилизатор с выходной мощностью 8 кВт. Прямоугольной формы корпус полностью металлический. К нижней панели прикручены маленькие колёса, а в боковых панелях есть прорези для ручного хвата. Внутренние компоненты получают воздух через решётчатые отверстия, которые целиком покрывают боковину устройства. Блок управления и два стрелочных индикатора, сообщающих пользователю о текущих параметрах системы, расположены в верхней части передней крышки. Все необходимые функции в наличии, включая Bypass и задержку запуска для устройств с асинхронными двигателями. Стабилизация осуществляется по диапазону: от 140 до 260 В. Если показатели будут значительно выше, устройство прекратит свою работу до решения проблемы, после чего автоматически запустит двигатель. За данную модель придётся выложить 14500 рублей.

Преимущества:

  • Может работать при отрицательных температурах (не ниже -5 градусов).
  • Наличие защиты от КЗ.
  • Точность корректировки – 3%.
  • Удобство транспортировки.

Недостатки:

  • Низкий КПД (90 %).
  • Большой вес блока (около 35 кг).

SUNTEK СНЭТ-11000-ЭМ

Электромеханический прибор настенного типа с цифровой индикацией режимов. На нижней панели в ряд выстроены отверстия для клемм. Сам корпус с глянцевой поверхностью разделён на две части и при необходимости его можно легко разобрать. Физические кнопки управления расположены в непосредственной близости от вольтметра, который отображает показатели тока как на входе, так на выходе. Короткое замыкание, перегрев запчастей, сильные помехи сигнала и слишком высокое напряжение в сети SUNTEK СНЭТ-11000-ЭМ не страшны. Внутренние компоненты надёжно защищены от пыли благодаря сертификации IP20. Нагрев комплектующих практически не ощутим даже при большой нагрузке. За указанную модель разработчик просит 18 тысяч р.

Преимущества:

  • Широкий диапазон входных напряжений (120-285 В).
  • Мощность стабилизатора – 11 кВА.
  • Рабочая среда: -5 – +40 градусов, 80% влажности.
  • Принудительное охлаждение элементов системы.
  • 97% КПД и высокая скорость коммутации.
  • На выходе 213-227 В.

Недостатки:

  • Маленький дисплей.
  • Весит почти 30 кг.
  • Громкие щелчки переключателей.

В сети много обзоров и видео на данную тематику, где можно узнать больше данных обо всех перечисленных моделях.

Сервоприводные или электромеханические

Трансформатор внутри электромеханического стабилизатора снабжен токосъемной щеткой (или роликом). Положение щетки определяет напряжение на выходе, что дает плавную стабилизацию при перегрузках.

Но недостатком такого механизма работы является низкое быстродействие и требование к диапазону скачков для нормальной отработки в пределах от 190В до 250В.

То есть, падение напряжения до 170В, что бывает в отдаленных районах, делает прибор неподходящим для использования. Кроме того, у электромеханических стабилизаторов есть и другие серьезные минусы.

Чем хороши и чем плохи устройства такого типа?

Достоинства сервоприводного СН:

  • Перегрузоустойчивость (плавно стабилизирует скачки до 250В)
  • Точная настройка плавности выходных значений – 3-5%
  • Долговечность службы  СН при регулярном техобслуживании

Недостатки:

  • Нарушения в работе при отрицательных температурах;
  • Токосъемная щетка нуждается в частой замене;
  • Шум (щелчки сервопривода)
  • Образование искры при движении токосъемника

!ВАЖНО: Установка сервоприводного СН в одном помещении с газовым оборудование невозможна! Искра, возникающая при движении токосъемной щетки по обмоткам, может послужить причиной взрыва!

Данный прибор не подойдет вам, если установка СН необходима в одном помещении с газовым оборудованием (нужно выносить в отдельное помещение) или же в одной сетевой ветке с холодильником – постоянные перепады напряжения повысят изнашиваемость токосъемной щетки.

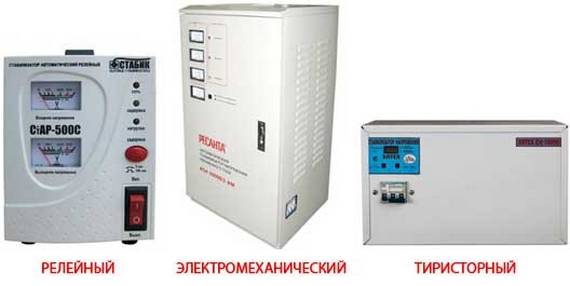

Виды стабилизаторов

Самое широкое распространение получили три вида устройств:

  • Релейные. Их еще называют цифровыми.
  • Электронные – второе название – «тиристорные».
  • Электромеханические.

В основе любого стабилизатора лежит автотрансформатор. В релейных и электронных устройствах он имеет несколько обмоток – от 4 до 20. Их подключением/отключением и выравнивается входное напряжение. Понятно, что точность стабилизации зависит от количества обмоток: чем их больше, тем меньше шаг корректировки, то есть напряжение поддерживается с меньшими отклонениями.

Подключением обмоток трансформатора в электронных стабилизаторах управляют тиристоры

Разница между релейными и электронными моделями в типе используемых переключателей. Как следует из названий – это реле и тиристоры. Схема построения их аналогична, но из-за разницы во времени срабатывании элементов (тиристоры намного быстрее) лучшие показатели у электронных моделей. Высокое быстродействие элементов коммутации (тиристоров) позволяет управлять большим количеством обмоток. В результате на выходе напряжение имеет меньший разбег – более высокая точность стабилизации:

  • релейные стабилизаторы обеспечивают точность 5-8% (разбег напряжения 203В — 237В);
  • электронные – точность 2-3% (разбег 214В – 226В).

Так как газовые котлы требуют высокой стабильности напряжения, то выбор между этими двумя типами однозначен: только электронные. Приятным сюрпризом является низкий уровень шумов, которые они производят, а вот неприятным – их высокая цена.

Электромеханические имеют иной принцип работы: по обмотке трансформатора перемещается ролик или угольная щетка – съемные устройства. От их положения и зависит напряжение на выходе стабилизатора. Такое устройство выдает более плавное изменение напряжения, но их недостаток – низкое быстродействие. Чтобы они отрабатывали нормально, диапазон скачков сети должен находиться в пределах от 190В до 250В. Если в сети на вашем участке напряжение находится в этих пределах, то использовать можно электромеханические стабилизаторы. Проверить разбег можно при помощи тестера. Минимальное значение обычно наблюдается в период с 19 до 23 часов. Максимальное – непредсказуемо.

В электромагнитных стабилизаторах по обмотке «бегает» щетка или колесико

Электромеханические стабилизаторы стоят дороже чем, релейные, но дешевле электронных. Но стоит учесть, что кроме основного их недостатка – неспособности быстро сглаживать резкие скачки – у них есть еще один: щетки и ролики изнашиваются и загрязняются, могут искрить и требуют периодической замены. Также из-за возможности появления искры в одном помещении с газовыми приборами их ставить нельзя.

Сравнительный анализ характеристик разных типов стабилизаторов (кликните для увеличения размера картинки)

Из всего сказанного выше можно сделать вывод, что лучше для газового котла использовать электронный стабилизатор, пусть он и стоит дороже. Если же у вас уже есть релейный, его стоит установить на другой прибор или дополнить источником бесперебойного питания on-line типа .

Характеристика котлов Бакси

Оборудование этого производителя можно использовать как в небольшой квартире, так и в просторном загородном доме. Но пространство, в котором будет установлена отопительная система, должно соответствовать определенным критериям:

  1. Размер помещения не должен быть меньше 15 м³.
  2. Высота потолка — минимум 2,2 м.
  3. Необходима хорошая вентиляция, способная выдерживать большую нагрузку.

Это важно: обслуживание котлов Baxi. В этом видео вы узнаете, как промыть теплообменник:. В этом видео вы узнаете, как промыть теплообменник:

В этом видео вы узнаете, как промыть теплообменник:

Важные нюансы

Кроме заземления, при установке оборудования нужно принимать во внимание и другие факторы. Необходимо учитывать следующее:

  1. Чтобы котел исправно функционировал, требуется 170-250 В. При меньшем напряжении аппарат будет выключаться, а при большем — сгорит варистор.
  2. Оборудование очень чувствительно к перепадам напряжения. Профессионалы советуют устанавливать дополнительные аппараты, стабилизирующие напряжение. Не нужно применять ИБП при монтаже газовых котлов.
  3. Подключение должно производиться через отдельный функционал.
  4. Для фазозависимых разновидностей следует соблюдать соответствие фазы и нуля.

Преимущества и недостатки

Компания Бакси занимает лидирующую позицию на рынке отопительного оборудования.

Можно выделить следующие преимущества техники этого производителя:

  • экологичность и безопасность;
  • простота в эксплуатации и гибкие регулируемые настройки;
  • надежная защита от замерзания;
  • функция автоматической диагностики;
  • экономичность;
  • широкий модельный ряд, возможность подобрать агрегат под любые требования;
  • стильный продуманный дизайн.

Конечно же, у любого оборудования есть свои недостатки, продукция компании Бакси не исключение. Минусы таковы:

  1. Чувствительность техники к перепадам напряжения. Чтобы аппарат работал надежно, нужно подключать его через стабилизатор.
  2. Монтаж достаточно сложен, поэтому его лучше всего доверить профессионалу.
  3. Высокая цена по сравнению с моделями других производителей.

В этом видео вы узнаете об основных неисправностях котлов Бакси:

Разновидности моделей

Компания имеет большой ассортимент настенных и напольных отопительных систем. Настенные котлы идеальны для частных домов. Они выпускаются в трех сериях: Luna, Prime и Eco3.

Модели из линии Luna имеют встроенную систему автоматической диагностики и электронной модуляции. Такие агрегаты отличаются наличием двух регуляторов температуры, что очень удобно. Это двухконтурные аппараты с приемлемой стоимостью.

Оборудование из линии Prime — это качественные и надежные котлы экономкласса. Они имеют закрытую камеру сгорания и выполнены из особых композитных материалов. Устройства эксплуатируются практически бесшумно. Модели этой серии относятся к конденсационным и имеют биотермический теплообменник. Благодаря этому они работают очень экономично.

На российском рынке очень популярны модели Luna-3 Comfort и Eco Four. Обе системы могут быть представлены как с открытой, так и с закрытой камерой сгорания. Eco Four имеет производительность 14−24 киловатт. Его можно подсоединить к термостату или таймеру. Этот котел оборудован качественными датчиками и надежной защитой от перепадов температуры. Среди всех устройств Бакси у него наименьшая мощность.

Кроме того, большим спросом пользуются модели из линейки Main. Самой известной на российском рынке была Main Four 240, которую перестали производить в 2017 году. На смену ей пришла Main Five, выполненная по новой технологии. Эта система аналогична предыдущей, но в ней присутствуют дополнения, например система тяги в дымоходе.

Как отремонтировать плату управления газового котла:

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
