Свойства стальных труб и радиаторов для системы отопления

Типы стальных батарей

Стальной секционный радиатор

Износостойкость, гибкость, пластичность — качества присущие стали. Они позволяют изготавливать различные виды продукции.

Основные виды стальных радиаторов:

• штампованные;
• трубчатые;
• секционные.

Каждый имеет особенности, которые учитывают при покупке и эксплуатации.

Штампованные панельные модели

Стальные панельные радиаторы

В общем случае технология производства изделий проста.

• Металлический лист штампуют, выдавливая рёбра жесткости и придавая объёмную форму.
• Листы соединяют контактной сваркой, чтобы получилась своеобразная замкнутая емкость.
• Для подвода пароводяной смеси и отвода охлаждённого теплоносителя вваривают два штуцера.

Большое влияние на сохранность привлекательного внешнего вида влияет способ окраски.

Внутреннее устройство штампованного радиатора

Работает стальной штампованный радиатор на двух принципах:

• излучение в пространство инфракрасных волн (тепла);
• конвекция — подъём нагретого от панели воздуха от пола к потолку.

Достоинства панельных металлических радиаторов отопления:

• относительно низкая цена за счёт технологичности и минимума применяемых материалов;
• привлекательный внешний вид, широкий выбор продукции;
• возможность выбора мощности в зависимости от объёма помещения;
• быстрый прогрев после подачи теплоносителя;
• не надо ставить защитный или декоративный экран;
• небольшая масса облегчает транспортировку и монтаж.

Тот же эффект вызывает соль, содержащаяся в теплоносителе централизованных сетей. В частных домах это не так существенно — можно использовать специальные добавки или заполнить систему антифризом.

Второй недостаток — плохая сопротивляемость гидроударам, поэтому в домах с городским отоплением плоские железные батареи устанавливать не рекомендуется. Если всё-таки принято такое решение, обязательно устанавливают редукторы, смягчающие гидроудары.

Размеры панельных изделий могут быть самые разные. По длине от 40 см до 3 метров, по высоте — 0,3-0,9 м. От геометрических размеров зависит и мощность прибора. Характеристику всегда можно найти в паспорте. Также теплоотдача зависит от количества рядов панелей в сборке.

Трубчатые

Стальная трубчатая батарея

Для изделий используются стальные трубки, соединённые в своеобразные решетки.

Трубы используют толстостенные, что увеличивает цену. Изнутри каналы покрывают полимерными материалами для предотвращения коррозии.

Толстые стенки гарантируют повышенные характеристики в части устойчивости к гидроударам. Рабочее давление для такого типа изделий устанавливается в пределах 15 Атм, что допускает использование в централизованных сетях.

Этому же способствует максимально допустимая рабочая температура теплоносителя — до 130 градусов.

Габариты зависят от толщины трубок и расчётного значения отдаваемой мощности. Длина до 3, высота до 1 м.

При покупке учитывают наличие отводов для бокового или нижнего подключения.

Кроме этого батареи трубчатого типа легко протирать или мыть, так как отсутствуют какие-либо выступы и изгибы.

Батареи равномерно прогреваются и обладают температурной инерцией. Эффект достигается за счёт толщины стали. Изделия некоторое время сохраняют тепло благодаря большой массе.

Секционные

Металлические батареи, собранные из отдельных секций, внешне очень напоминают чугунные радиаторы. В то же время имеют существенные отличия в изготовлении и технических характеристиках.

• Вначале методом штамповки и контактной сварки изготавливают отдельные секции.
• Следующий этап — сварка секций в единое изделие.

Конструкция является симбиозом панельных и трубчатых радиаторов.

Низкая коррозийная стойкость и высокая цена – главные показатели, ограничивающие распространение этого типа приборов.

В то же время секционные железные батареи выдерживают высокое давление и могут использоваться для обогрева в многоквартирных домах.

Секции соединены сваркой, что снижает коррозию в местах стыков, исключает протечки между компонентами.

Относительный недостаток по сравнению с алюминиевыми и биметаллическими изделиями: уменьшить или увеличить количество секций нельзя. Изделие является единым целым.

Основные виды радиаторов

Стальные радиаторы. Применяются в основном для отопления жилых домов. Внешний вид довольно эстетичный, цена выше среднего, достойная теплоотдача — то, из-за чего выбирают радиаторы из стали для частных домов.

Биметаллические радиаторы. Их широко используют в строительной сфере. Отношение качества к цене приемлемое. Отличительная черта – использование стальной трубки в алюминиевом корпусе. Можно использовать в центральном отоплении.

Чугунные радиаторы. Древнейший тип радиаторов отопления. Их форма простая и строгая, фасад ровный, дизайн сдержанный. Нагреваются они длительное время, однако идеально подходят для систем с центральным отоплением. Они долговечные, недорогие, работают около 50 лет.

Алюминиевые радиаторы. Выделяются красивым наружным обликом. Однако, такой тип радиатора для отопления — не наилучший вариант для использования в жилплощади, где присутствует центральная система отопления. Но в жилплощади с автономной системой отопления данный тип радиаторов считается довольно известным. Кроме элегантного наружного облика их различает надежность, а также долгий срок службы – около 25 лет.

Медно-алюминиевые радиаторы. У них высокая теплоотдача. Их часто устанавливают в квартирах, офисах и подобных помещениях. Устойчивы к коррозии.

Изготовление

Для производства радиаторов панельного типа используются специальные штамповочные станки, позволяющие придать стальным заготовкам необходимую форму.

Технология изготовления панельных изделий включает в себя следующие этапы:

• В первую очередь на станках методом штамповки обрабатываются стальные листы (стандартная толщина заготовок составляет 1,25 мм);
• Две обработанные заготовки подгоняются по размерам и имеющие зеркальную конфигурацию, соединяются между собой посредством сварки;
• Далее из листовой стали толщиной от 0,3 до 0,5 мм посредством штамповки изготавливаются конвекторы с ребрами, имеющими П-образную форму;
• К готовым панелям при помощи сварки крепятся готовые конвекторы (конечно, если их наличие предусмотрено конструкцией радиатора);
• Когда основная часть панельных радиаторов собрана, к ней привариваются патрубки, позволяющие встроить прибор в отопительную систему;
• После завершения сварочных работ все оставшиеся швы зачищаются, а готовые стальные штампованные радиаторы – окрашиваются.

В процессе штамповки на металлических листах выдавливаются вертикальные каналы, которые после сварки двух деталей формируют герметичные полости, внутри которых и будет проходить теплоноситель. Как правило, фиксация листовых заготовок осуществляется при помощи роликовой сварки, обеспечивающей герметичность внутренних каналов.

Детально о характеристиках биметаллических радиаторов отопления

Придя в магазин и подобрав подходящую модель радиатора, не стоит спешить отдавать за неё деньги. Потребуйте у продавца технический паспорт на батарею и самым внимательным образом ознакомьтесь с техническими характеристиками радиаторов отопления. О параметрах, указанных там, мы поговорим далее.

Теплоотдача

Самая важная техническая характеристика биметаллического радиатора — его теплоотдача. Количество тепла, которое радиатор отдает при температуре теплоносителя 70С, измеряется в Ваттах. Если говорить о среднем значении этого параметра, то оно обычно варьируется в пределах 170-190 Вт.

Выдерживаемое давление при работе

У приборов отопления подобного типа оно составляет 16-32 атм. и зависит от модели. Значение имеет и производитель изделия. В централизованной системе отопления рабочее давление не превышает 14 атм. а в автономных оно составляет 10 атм. Во избежание разрыва радиатора от повышенного давления производитель с запасом указывает этот параметр в биметаллических радиаторах.

Межосевое расстояние

Под ним принято понимать расстояние между верхним и нижним коллектором в радиаторе. Стандартными являются следующие значения: 800, 500, 350, 300 и 200 миллиметров. Разные величины этого параметра дают возможность подобрать модель батареи, которая прекрасно впишется в разводку труб в квартире.

Предельная температура теплоносителя

Биметаллические радиаторы в состоянии выдержать теплоноситель с температурой до 90С. Некоторые производители заявляют, что их изделия могут нормально работать и при циркулирующей в них воде с температурой до 95С и более. Но таким заявлениям не следует верить

При выборе прибора обогрева, на этот параметр следует обратить особое внимание. поскольку он влияет на коэффициент теплоотдачи

Надежность и срок жизни

Принимая во внимание характеристики биметаллических радиаторов, можно уверенно заявлять о том, что использовать их в своей квартире можно в течение 20 лет. При этом необходимости в их обслуживании не возникает

Легкость установки

Секции, составляющие биметаллическую батарею, являются абсолютно одинаковыми. Это дает возможность для их установки хоть слева, хоть справа от батареи отопления. В местах подвода трубы к изделию подсоединяют патрубок. Монтаж заглушки выполняется с противоположного конца. Её завершает устанавливаемый сбоку кран Маевского. На низ выполняется установка еще одной заглушки.

Про кран Маевского знают многие. Он является достаточно удобным изобретением. В первые недели отопительного сезона может возникать завоздушивание системы. По причине наличия в трубах воздуха батареи остаются холодными. Воспользовавшись краном Маевского, можно стравить лишний воздух из радиатора. При этом не возникает необходимости в отключении всего стояка. Главный плюс этого приспособления состоит в том, что избавиться от завоздушивания в трубах можно без помощи мастеров.

В магазинах можно найти не только радиаторы отопления с кранами Маевского, но и изделия с патрубками, располагающимися с нижней стороны. При установке батареи к ним подключают клапан и термостат. Последний управляет температурой воздуха в помещении.

Отметим, что в комплект к каждому биметаллическому радиатору входят патрубки, заглушки и кран Маевского. Кроме них в нем присутствуют и кронштейны, которые позволяют обеспечить надежное закрепление батареи на стене.

Технические характеристики

Следует отметить основные характеристики биметаллических приборов отопления, их можно выделить в несколько основных пунктов:

Теплоотдача этого радиатора достаточно большая, а именно около 100-190 Вт. Алюминиевая оболочка имеет хорошую теплопередачу.
Показатель давления в радиаторе. Рабочее давление биметаллических радиаторов может быть до 40 атм. Это объясняется прочной конструкцией, то есть стальной сердцевиной. Для того чтобы произошел разрыв этой сердцевины, давление должно быть на уровне 90 атм. Можно сделать вывод что радиатор отопления биметаллический, характеристики давления которого достаточно велики может работать и при экстремальных ситуациях, а именно при гидроударах.
Температурный режим. Этот показатель может достигать до 1000С и более.
Биметаллическая батарея имеет высокую сопротивляемость к коррозийным процессам

По этому параметру наиболее эффективными являются приборы с сердцевиной из нержавеющей стали.
Важной характеристикой биметаллических радиаторов является их эстетический вид. По своей форме, и передней панели радиаторы подходят к любому интерьеру.

Надежность и эффективность – это основные характеристики биметаллических приборов.

Но следует учитывать, что эти качества в полной мере присущи продукции известных производителей, которые зарекомендовали себя на рынке. Например, Global Style (Италия), Sira (Италия), Rifar (Россия), Royal thermo (Италия). Такие производители, как правило, дают гарантию на приборы отопления 10-15 лет. Радиаторы известных производителей не только качественны, они имеют изящный вид и небольшие параметры.

Технические характеристики

Выбор любого отопительного прибора, и биметаллического радиатора в частности, производится по такому показателю, как теплоотдача. Что это такое? Это количество тепла, которое батарея передает в помещение за определенный промежуток времени. Кстати сказать, теплоотдачу называют по-разному: мощность радиатора, тепловой поток и прочее. Все это одно и то же. Измеряется этот показатель в Ваттах (Вт). Некоторые производители указывают в паспорте другую единицу измерения – калории в час (кал/ч). Чтобы перевести одно в другое, можно использовать вот такое соотношение – 1 Вт = 859,8 кал/ч.

Мощность биметаллических радиаторов отопления зависит от множества факторов. Здесь и количество секций, и размеры прибора, и способ подключения. Давайте рассмотрим, как отличается мощность от размеров. Для этого сделаем таблицу теплоотдачи биметаллических радиаторов отопления в зависимости от их габаритов и производителей.

Производитель	Высота	Ширина	Глубина	Теплоотдача
Рифар 350/01	415	80	90	136
Рифар 500/01	415	80	80	200
Global Style Plus 500/01	575	80	95	185
Global Style Plus 350/01	425	80	95	140
Sira RS 500/1	572	80	95	201
Sira RS 300/1	372	80	95	145

Из таблицы видно, что какой-то определенной закономерной зависимости нет, потому что многое будет зависеть и от межосевого расстояния, от толщины используемых компонентов. Поэтому каждый производитель на каждую модель устанавливает свою мощность, которая определяется лабораторным путем. Этот показатель обязательно записывается в паспорт изделия. Но учтите, что теплоотдача никоим образом не влияет на стоимость радиатора. Здесь нет никакой зависимости.

Устройство биметаллической батареи

Но это так называемая паспортная теплоотдача, и она может изменяться в зависимости от того, как подключен радиатор к отопительной системе. Существует три основных вида подключения.

1. Боковое. Специалисты считают, что это оптимальный вариант, если дело касается небольших помещений. Именно его производители берут за номинальную мощность.
2. Диагональное. Этот вид чаще всего используется, если количество используемых секций в радиаторе составляет более 12 штук. Самый эффективный вариант, при котором теплопотери практически сводятся к нулю.
3. Нижнее. Этот тип подключения обычно используют в тех случаях, когда хотят скрыть трубную разводку в полу. Теплопотери составляют до 10%.

Есть еще один вид – однотрубное подключение. Используется редко, в основном в системе «Ленинградка». В этом случае потери мощности могут составить до 40%.

Как увеличить теплоотдачу

• Проводить постоянную влажную уборку. Небольшой слой пыли может снизить показатель мощности до 5%.
• Горизонтальная установка прибора – важная составляющая, влияющая на потери тепла.
• Постарайтесь не закрывать биметаллические батареи отопления декоративными экранами.
• Можно на стене за радиатором установить отражающий экран. Это может быть обычная алюминиевая фольга.

Другие технические характеристики

Итак, с теплоотдачей разобрались, идем далее.

• Рабочее давление биметаллического отопительного прибора. Разброс показателей достаточно большой от 10 до 35 атм. Опять-таки напоминаем, что многое будет зависеть от модели и от марки производителя. Обычно в автономных системах устанавливают биметаллические радиаторы, которые выдерживают давление 10 атм. В городских квартирах, которые обслуживаются централизованными отопительными сетями, устанавливают батареи с давлением до 16 атм. Обычно производители устанавливают запас прочности на случай непредвиденных ситуаций, к примеру, сильный гидравлический удар.
• Температура теплоносителя. Немаловажный показатель. Для биметаллических радиаторов отопления данный параметр равен +90С. Это максимум.
• Теперь о размерах биметаллических радиаторов отопления. В таблице, которая стоит выше, вы могли убедиться, что существует три основных размера, и все они разные в зависимости от модели прибора. Но есть и еще один показатель – это межосевое расстояние. Данный показатель определяет расстояние между осями нижнего и верхнего коллекторов. Существует пять стандартных размера: 200, 300, 350, 500 и 800 мм.

Размерный ряд

Особенности трубчатых батарей

Из-за более высокой стоимости трубчатые батареи из стали используются гораздо реже панельных. Конструкция представляет собой несколько рядов параллельно расположенных трубок. При этом ряды могут располагаться не только горизонтально или вертикально, но и под наклоном.

Характеристики трубчатых приборов

При идентичном принципе работы методы изготовления трубчатого оборудования разнятся. Одни выполняются в виде секций, подобных чугунным, которые стыкуются сваркой. Для других применяются стальные ряды трубок, соединяемых в нижней и верхней частях коллекторами.

Трубчатый отопительный прибор не трудно превратить в значимый элемент декора помещения

Хоть конструкция трубчатых радиаторов и разнится, но при этом практически все модели имеют сходные характеристики. Это оборудование оптимально подходит для установки в системы отопления в малоэтажных домах.

Теплоотдача трубчатых радиаторов, сравнительно с аналогами панельного типа, больше, но и цена при этом гораздо выше.

Трубчатым радиаторам присущи следующие технические характеристики:

• рабочее давление 15 атмосфер – в процессе изготовления проводится 2 испытания – воздухом на герметичность и водой на прочность;
• способны выдерживать значительную температуру теплоносителя – вплоть до 130°С;
• большой выбор габаритов – глубина от 40 до 290 мм, высота от 190 до 3000 мм, ограничений по длине и вовсе нет;
• для изготовления используют сталь толщиной от 1,32 до 1,5 мм;
• наличие отводов для бокового и нижнего подключения.

Внутренние стенки трубчатых приборов чаще всего покрыты полимерным составом. Это значительно продлевает срок их службы. Гладкая поверхность препятствует скоплению пыли, поэтому в отношении гигиены трубчатые приборы выгодно отличаются от алюминиевых, чугунных и биметаллических аналогов, чистка которых вызывает массу неудобств.

Сильные и слабые стороны батарей

Трубчатые модели отопительных приборов уместны для использования в частных домах, где система отопления характеризуется стабильным и невысоким рабочим давлением при отсутствии резких скачков и гидроударов.

Популярность трубчатых приборов обусловлена набором их позитивных качеств:

• высокое рабочее давление и способность выдерживать гидроудары;
• стойкость к повреждениям механического характера благодаря отсутствию прокладок в сварных секциях;
• равномерный прогрев поверхности и высокая теплоотдача;
• гладкая поверхность препятствует скоплению пыли;
• простота монтажа, возможность нижнего и бокового подсоединения, различные варианты размещения;
• возможность регулировки температуры при оснащении термостатического клапана.

Помимо крепежа, трубчатые радиаторы могут комплектоваться спецкронштейнами, используемыми в качестве полотенцесушителей.

Также есть целая категория моделей, относящаяся к разряду дизайн-радиаторов – их используют для создания интерьера. Эти приборы могут выпускаться в виде рам для зеркал или перил для лестниц. Модели высотой от пола до потолка успешно используют для зонирования помещения.

Придавая замысловатые формы отопительным приборам, изготовители повышают конкурентную привлекательность своих товаров. Но в батареях из стали, имеющих форму перил, повышается функциональная нагрузка

Масса позитивных качеств и отменные характеристики, присущие стальным радиаторам отопления, делают их применение привлекательным. Такие приборы легко вписать в интерьер, они позволяют визуально расширить пространство.

Однако не стоит забывать и о недостатках трубчатых моделей, которые состоят в следующем:

• невысокая стойкость к коррозионным процессам, особенно проявляющаяся при низком качестве теплоносителя; больше всего подвержены коррозии места точечной сварки.
• дороговизна.

Что касается стоимости, то трубчатые батареи отнюдь не являются бюджетным решением. К их установке чаще всего прибегают дизайнеры, которые при реализации своих проектов не стеснены в средствах.

Стальные панельные радиаторы отопления

Это приборы, в которых совмещаются функции радиатора и конвектора. Они выпускаются в виде панелей прямоугольной формы различных размеров.

Радиаторы данного вида обладают максимально простой конструкцией. Основу составляют панели-пластины из профилированной стали, которые соединены при помощи сварки. Внутри панели расположены несколько вертикальных каналов продолговатой формы, по которым циркулирует теплоноситель. Теплоноситель нагревает всю поверхность панели.

Для обеспечения более эффективной теплоотдачи конструкция оснащена рёбрами П-образной формы, выполненные из холоднокатаной тонкой стали. Они устанавливаются к панели с тыльной стороны. За счет этой части конструкции обеспечивается конвекторный обогрев помещения.

Каждый производитель выпускает широкий ассортимент продукции различных типов и размеров. Сегодня на рынке представлены модели следующих размеров:

• длиной — от 300 до 900 мм;
• шириной от 400 до 3000 мм;
• глубина устройства зависит от того, какое количество панелей используется.

Примечание! Одним из основных недостатков панельных радиаторов из стали является их повышенная склонность к загрязнению. Поэтому вместе с приобретением самого радиатора рекомендуется взять грязевые фильтры.

Стальной панельный радиатор под окном.

Существуют приборы с различными вариантами подключения: нижним, боковым и универсальным. Каждый из этих видов подключения обладает своими плюсами. Основным преимуществом нижнего подключения является то, что вся обвязка радиатора скрыта внизу и практически не видна, что не портит интерьер помещения (в отличии от бокового подключения, у которого краны и трубы находятся на виду).

В зависимости от модели, стальные радиаторы панельного типа могут обладать различными характеристиками:

• Максимальная температура теплоносителя 110-120°C.
• Рабочее давление: при толщине стенки 1,2 мм — до 9 атмосфер (опрессовочное до 13,5 атм); при толщине 1,4 мм – до 10 атм (опресовочное до 15 атм). Приборы гарантированно разрушаются при давлении 25 атм (согласно заводским испытаниям ОАО НИТИ «Прогресс», производящим радиаторы марки «Prado»). Из-за неспособности выдерживать более высокое давление, не рекомендуется использовать приборы данной группы в многоэтажных домах с центральным отоплением, где присутствуют мощные гидроудары.

В зависимости от комплектации стальные панельные радиаторы отопления подразделяются на несколько типов:

Тип 10.

Тип 10 — однорядный прибор без конвекторных ребер

Тип 11.

Тип 11 — однорядный прибор с конвекторными ребрами

Тип 20.

Тип 20 — двухрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 21.

Тип 21 (также его называют 12 типом) — двухрядный прибор с одной панелью конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 22.

Тип 22 — двухрядный прибор с двумя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Тип 30.

Тип 30 — трехрядный прибор с решеткой для выхода теплого воздуха, но без конвекторных ребер.

Тип 33.

Тип 33 — трехрядный прибор с тремя панелями конвекторных ребер и решеткой для выхода теплого воздуха.

Преимущества стальных радиаторов панельного типа

• Длительный ресурс работы (более 25 лет).
• Возможность функционирования с любыми котлами.
• Нет таких жестких ограничений по теплоносителю, которые есть у алюминиевых радиаторов. Уровень рН должен быть в пределах 8,5 – 9,5, жесткость до 7, кислород не более 0,02 мг/кг воды, железо не более 0,5 мг/л., однако в теплоносителе не должно быть агрессивных составляющих.
• Современные панельные стальные батареи отопления имеют привлекательный внешний вид, они способны не только согревать помещение, но и стать для него настоящим украшением.
• Установку при желании можно выполнить самостоятельно, в этом нет ничего сложного, все необходимое для монтажа (дюбеля, саморезы, крепеж) присутствует в комплекте поставки. К тому же, практически каждый производитель предлагает инструкции с описанием каждого шага монтажа.

Недостатки

Высокая чувствительность панельных моделей к гидроударам в местах сварных швов. Радиатор может лопнуть или деформироваться при опрессовке.

Важно! Неспособность «держать» гидроудары делает невозможным установку стальных панельных радиаторов в многоквартирных домах. В основном их монтируют в частных домах и на дачах.

• Повышенная склонность к коррозии.
• Часто лакокрасочное покрытие является не устойчивым и если батарея сделана не качественно, то она начинает шелушиться уже спустя несколько лет эксплуатации.

Что необходимо знать о размерах батарей отопления

Радиаторы отопления выпускают разного размера, что позволяет подобрать для их установки оптимальное место в помещении.

Ошибка в выборе размеров радиаторов отопления приведет к чрезмерно низкой, или, наоборот, высокой температуре в обогреваемом помещении.

Зная размеры радиаторов отопления, их мощность и площадь помещения, где собираетесь их установить, несложно подсчитать оптимальное количество необходимых отопительных приборов. Выбор высоты радиатора отопления зависит от предполагаемого места установки. Зачастую батареи отопления устанавливаются под окном, поэтому для расчёта высоты радиатора отопления необходимо замерить расстояние от пола до подоконника. Так же все отопительные приборы должны находиться на одном уровне. По высоте радиаторы отопления подразделяются на три вида:

• Стандартная высота.
• Низкие радиаторы отопления.
• Высокие радиаторы отопления.

Длина радиатора зависит от количества секций.

Размеры чугунных радиаторов отопления

• Стандартные размеры чугунных радиаторов отопления: длина секции 93 мм, глубина – 140 мм, высота 588 мм.
• Низкие радиаторы отопления размеры: высота 388 мм, остальные параметры те же.
• Высокие чугунные батареи отопления: высота от 661 до 954 мм, длина секции 76 мм, глубина — 203 мм.

Чугунные радиаторы отопления способны служить до 50 лет без замены

Размеры алюминиевых радиаторов отопления

• Стандартные размеры алюминиевых радиаторов отопления. высота 575-585 мм, длина секции – 80 мм, глубина – 80-100 мм.
• Низкие: высота от 200 до 400 мм, длина секции от 40 мм, глубина до 180 мм.
• Высокие: высота 590 мм, глубина 95 мм, длина секции 80 мм.

Алюминиевые радиаторы отличаются хорошей теплоотдачей

Размеры биметаллических радиаторов отопления

• Стандартные размеры биметаллических радиаторов отопления: высота 550 – 580 мм, длина секции 80-82 мм, глубина 75-100 мм.
• Низкие: высота 30 -500 мм, длина секции 80 мм, глубина – 95 мм.
• Высокие: высота 880 мм, длина секции 80 мм, глубина – 95 мм.

Биметаллические радиаторы собрали в себе все самые лучшие качества стальных и алюминиевых радиаторов

Размеры стальных радиаторов отопления

• Стандартные размеры секционных трубчатых радиаторов: высота 600 мм, длина радиатора 400-3000 мм.
• Низкие: высота 400-500 мм, длина радиатора 400- 3000 мм
• Высокие: высота 700- 900 мм, длина та же.

Стальные радиаторы чаще всего используются при системах индивидуального отопления

О стальных радиаторах отопления

Логично, что радиаторы для отопления дома и квартиры, сделанные из стали называют в классификации радиаторов – стальные радиаторы отопления.

Самый простой стальной радиатор отопления представляет собой изогнутую металлическую трубу, включенную в систему отопления. Примером такого радиатора, является классический полотенцесушитель в ванной комнате.

старый полотенцесушитель

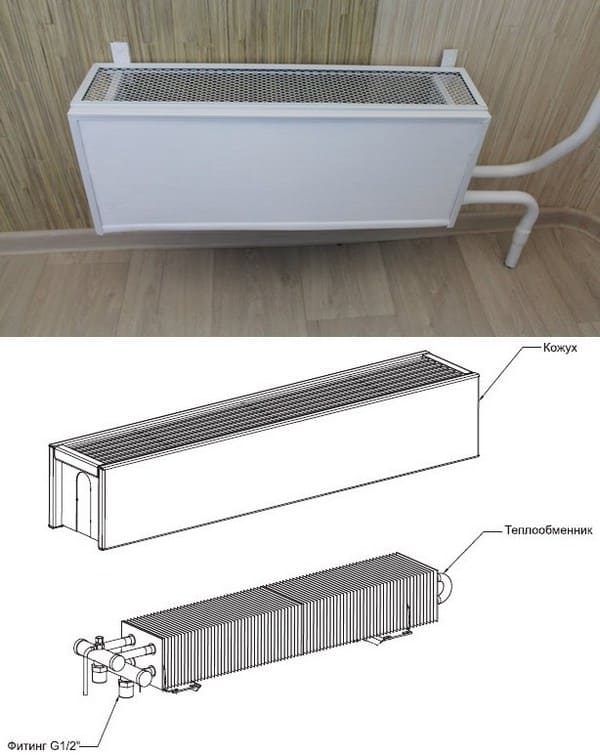

Для увеличения теплоотдачи вдоль стальной трубы приваривают металлические пластины или листовой металл в виде «гармошки». Так изготавливают стальные радиаторы трубчатого конвекционного типа.

конвектор

Повторюсь, основной тепловой элемент такого радиатора это стальная труба, для усиления конвекции и теплоотдачи, окружённая стальными «рёбрами» различной формы.

Трубчатые радиаторы выдерживают давление от 8 до 15 атм.

современный трубчатый радиатор

Второй тип стальных радиаторов, называют пластинчатый. Его конструкцию проще всего понять, если представить, что в систему отопления установили прямоугольную ёмкость с водой.

В пластинчатом радиаторе, такая «ёмкость» делается из двух фигурно штампованных пластин сваренных по периметру и называется секцией.

В зависимости от количества секций, пластинчатые радиаторы маркируются, как типы 10, 20, 21, 22, 30, 31, 32,33. В этих обозначениях:

• Первая цифра – количество рядов;
• Вторая цифра – количество конвекторов оребрения.

Например, тип конверторного радиатора 33, означает, что это 3-х рядный радиатор с 3-мя конвекторами и закрытым кожухом сверху.

Пластинчатые радиаторы выдерживают давление от 6 до 10 атм.

Число секций биметаллических радиаторов

То, сколько секций будет на биметаллическом радиаторе, оказывает прямое влияние на выбор способа подключения. Батарею до 8 секций можно коммутировать боковым, нижним седельным или диагональным подключением. Если секций более 8-ми – лучше применить диагональное подключение.

При использовании боковой коммутации потребуется установка удлинителя потока. Под ним подразумевают трубку, вставляемую в коллектор подачи. Она выручает в тех ситуациях, когда боковое подключение обеспечивает нагрев только первых секций. Благодаря вставленной внутрь трубке теплоноситель течет дальше входа, более равномерно нагревая поверхность прибора.

Варианты длины удлинителя потока:

• 2/3 батареи.
• До центра последней секции.

Разные случаи показывают эффективность как первого, так и второго вариантов. Главное, что достигается заметная оптимизация прогрева радиатора. Иногда бывает так, что установка до середины последней секции провоцирует снижение уровня нагрева первых секций. В таком случае рекомендуется укоротить трубку. Но такие ситуации происходят редко, на что влияет давление в стояке и сечение подводки.

Лучшие биметаллические радиаторы с межосевым расстоянием 500 мм

Выбор отопительного оборудования с межосевым расстоянием 500 мм для составления рейтинга не случаен. Подавляющее большинство современных жилых помещений имеют достаточно большие оконные проемы, а расстояние между подоконником и полом составляет, как правило, не менее 60 см. Поэтому, биметаллические радиаторы этой квалификации наиболее популярны у народонаселения.

Royal Thermo PianoForte 500

Множество положительных оценок пользователей в адрес этого итальянского радиатора на яндекс.маркет, которые в полной мере подтверждают надежность конструкции, продолжительный срок эксплуатации, оригинальный дизайн, ставит его на первое место рейтинга.

• теплоотдача от 740 Вт до 2590 Вт (в зависимости от количества секций);
• количество секций варьируется от 4 до 14;
• технология Power Shift, увеличивающая теплоотдачу;
• стальные коллекторы рассчитаны на скачки давления в системе до 30 атмосфер;
• устойчив к самым агрессивным теплоносителям;
• возможен настенный и напольный монтаж;
• оригинальный дизайн;
• гарантия от производителя – 10 лет.

достаточно высокая стоимость.

В общем-то, как говорят англичане – мы не настолько богатые люди, чтобы покупать дешевые вещи. Поэтому, в данном случае, цена соответствует качеству. Особенный акцент ставят на наличие технологии Power Shift – наличие дополнительных ребер на вертикальном коллекторе, которые существенно увеличивают теплоотдачу модели. Кроме этого, помимо базовых белого и черного цветов, покупатель может заказать другие тона или палитры RAL.

Rifar Monolit 500

Отечественная разработка, заслуженно занимающая второе место рейтинга по количеству собранных хвалебных рецензий в свою сторону. К особенностям можно отнести одноименную технологию, применяемую в процессе производства – секции соединяются с помощью контактно-стыковой сварки.

• монолитная конструкция, допускающая эксплуатацию в самых жестких условиях;
• теплообмен от 784 Вт до 2744 Вт;
• комплектация секций – от 4 до 14;
• высокая сопротивляемость агрессивным теплоносителям (pH 7 – 9);
• присутствует нижнее подключение;
• гарантия от производителя – 25 лет.

• дороговато для отечественного продукта;
• нет нечетных секций – к примеру, 5 или 7.

Однако в целом радиатор этой модели собирает исключительно положительные отзывы. Мало того, управляющие компании настоятельно его рекомендуют к использованию, благодаря высокой стойкости модели к коррозии и продолжительному гарантированному эксплуатационному сроку.

Global Style Plus 500

Вновь итальянская модель, собравшая существенное количество восхищенных рецензий в свой адрес. Внутренняя часть радиатора изготовлена из легированной стали, а внешняя покрыта алюминиевым сплавом.

• высокая прочность;
• максимальное рабочее давление 35 атмосфер;
• давление опрессовки – 5.25 МПа;
• теплоотдача в диапазоне от 740 Вт до 2590 Вт;
• комплектация – от 4 до 14 секций;
• значение pH (агрессивность теплоносителя) – от 6.5 до 8.5;
• гарантия от производителя – 10 лет.

немного падает теплоотдача при снижении температуры теплоносителя.

Довольные приобретением владельцы осыпают эту модель исключительно позитивными оценками – высокая устойчивость к перепадам давления в системе, наличие силиконовых прокладок между секционными стыками предотвращают протечки, стабильно работает регулировка и так далее.

Sira RS Bimetal 500

Еще один итальянец, по достоинству оцененный отечественным пользователем, о чем красноречиво говорят отзывы.

• высокая прочность – рабочее давление до 40 Бар;
• теплообмен от 804 Вт до 2412 Вт;
• комплектация – от 4 до 12 секций;
• стойкость к теплоносителю выражена в показателе pH – от 7.5 до 8.5;
• гарантия от производителя – 20 лет.

Ну, на то и премиум класс! Помимо удовлетворительных оценок относительно технических характеристик этой модели радиатора, довольные покупкой владельцы отмечаю уникальный дизайн – плавные, изогнутые формы, полное отсутствие острых углов.

Fondital Alustal 500/100

Так же итальянское чудо инженерной мысли, завоевавшее одобрение российских пользователей, что отразилось на количестве позитивных отзывов.

• теплообмен от 191 Вт до 2674 Вт;
• комплектация от 1 до 14 секций;
• высокая прочность – рабочее давление до 40 Бар;
• не страшны самые агрессивные теплоносители (pH 7 – 10);
• гарантия от производителя – 20 лет.

В общем-то, незначительный минус, обусловленный тем, что эта модель представляет собой сплошную водяную камеру. Зато, имеется внутренне антикоррозийное покрытие, как отмечают владельцы этого радиатора, и схема ходов, которая предотвращает завоздушивание системы.
