Как шурфить грунт у основания фундамента

Второстепенные пагубные факторы

Кроме неправильного выбора конструкции, причиной разрушения несущего основания могут послужить следующие факторы:

  • Незавершённое строительство, когда бетонная заливка фундамента была брошена под открытым небом на несколько лет без консервации, например, если не была обустроена дренажная система по периметру фундамента при высоком уровне подпочвенных вод. Не была залита отмостка для защиты бетонной конструкции от талой и дождевой влаги.
  • Допущенные при строительстве несоблюдение технологий и отступления от проекта. Допустим, согласно проектным расчётам, определены конкретные марки бетона для заливки, арматуры для создания каркаса и т.д. Но в процессе строительства для сокращения сметных расходов строительные материалы были заменены на более дешёвые: взят бетон низкой марки, более тонкая арматура. Также причиной разрушения фундаментных оснований может стать излишняя поспешность в строительстве, когда на бетонную заливку, ещё не набравшую полной прочности, дают нагрузку в виде несущих стен и перекрытий.
  • Реконструкция или перестройка здания, произведённые без проведения необходимых инженерных расчётов — к примеру, надстройка ещё одного этажа, жилой мансарды, пристройки. В результате повышения или смещения веса здания может произойти непредвиденная просадка или растрескивание бетонной заливки.
  • Сократить срок службы фундамента могут и вибрационные нагрузки. Так, здания, расположенные вблизи железнодорожных и трамвайных путей, должны иметь более массивный и прочный фундамент. То же самое можно сказать и о домах, стоящих вдоль оживлённой трассы или городской улицы. Стать причиной вибрационного повреждения несущего основания может и ведущееся неподалёку строительство.
  • Вода является врагом не только древесины и металла — постоянный контакт с ней ведёт и к постепенному разрушению бетона. Заполняя мельчайшие трещины и поры, вода скапливается в них. С приходом зимы она замерзает, и, превращаясь в лёд, увеличивается в объёме. Как результат, щели расширяются год от года, что приводит к растрескиванию и разрушению бетонного фундамента.

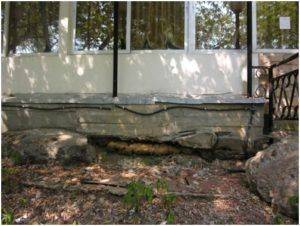

Размытое основание здания

Особенности дефектов и повреждений оснований и фундаментов

Дефекты в конструкции оснований и фундаментов могут выявляться на двух этапах:

  1. На стадии строительства.
  2. На стадии эксплуатации здания или сооружения.

В обоих случаях их появление можно предотвратить, проводя необходимые работы по оперативному выявлению деформаций. Чем раньше обнаружена проблема, тем проще её устранить.

Главная трудность, которая возникает при экспертизе подземных частей здания – отсутствие возможности визуального контроля за состоянием элемента. Фундамент скрыт от глаз и не представляется возможным выявить дефекты. Поэтому для обследования фундаментов зданий используют уникальные технологии. Слежение за состоянием и оценка качества конструкции обязательны при строительстве и дальнейшей эксплуатации.

Виды деформаций фундаментов

На практике, обследованию основания уделяется неоправданно мало внимания. Строители ограничиваются соблюдением технологий на стадии возведения, а отслеживания дальнейшего поведения конструкции игнорируется. При этом, именно деформации фундаментов приводят к наиболее значимым разрушениям, вплоть до полного обрушения. Самые сложные и трудно ликвидируемые деформации связаны с фундаментами и грунтами основания.

Для чего необходимо обследование подземных конструкций


Проблемы с подземной частью проявляются трещинами на внутренней или наружной поверхности стен. Иногда заклинивает двери из-за перекоса коробки, причем случается это в определенной части дома. Изменения говорят о деформации строения, что случается из-за разрушения основания. Шурфование или шурфление делают, чтобы выяснить причину.

Во время капитальной реконструкции здания нагрузка на грунт может усилиться, поэтому обследуют состояние фундамента, для чего выполняют выемку земли рядом с основой строения. Иногда хватает изучения технических чертежей и пояснительной записки (если постройка новая), но в большинстве случаев этого недостаточно. Старые здания нельзя реконструировать без осмотра опорных конструкций.

Ситуации, когда поводят шурфление:

  • надстройка мансарды и верхних этажей в доме, устройство обзорных площадок;
  • техническое перевооружение предприятия;
  • капитальный ремонт стен и перекрытий с увеличением нагрузок на основание;
  • появление трещин, перекосов в строении, просадок;
  • строительство соседнего здания, расположенного близко к существующей постройке.

Деформации опорных конструкций появляются из-за намокания от почвенных жидкостей, канализационных утечек, прорывов близко проходящего водопровода. Фундамент разрушается от недостаточного уплотнения земли при засыпке, при вымывании грунта или сдвиге слоев в результате пучения.

Что такое шурф фундамента?

Для изучения невидимых подземных конструкций применяют шурфование фундамента. Шурф – яма, открывающая стену ленточного, боковую часть плитного фундаментов или основание столбчатого фундамента.  Яма может быть вертикальной или немного наклонной. Этот способ основан на выкапывании нескольких ям вплотную к основанию на всю его глубину и ниже. Форма ям может быть любой – круглой, квадратной и даже прямоугольной. Иногда откапывают длинные участки основания. Кроме визуального изучения несущих конструкций, этот вид обследования позволяет получить информацию в следующих случаях:

  • точно определить глубину залегания и конструкцию фундамента;
  • материал;
  • наличие трещин, разрушений, замокания;
  • наличие (или отсутствие) и состояние гидроизоляции;
  • информацию о составе несущих грунтов, их плотности и несущей способности;
  • их прочности;
  • близком залегании верховодки;
  • сезонном повышении уровня грунтовых вод.

Выкапывание ям – трудоемкая работа, но она окупается получением наиболее полной и полноценной информации о состоянии основания здания. Кроме того, только так можно взять пробы грунта и материала подземной части строения, вскрыть арматуру. Шурфы чаще выкапывают с наружной части здания. В отдельных случаях ямы можно выкопать и внутри здания. Чаще всего внутренние шурфы копают в зданиях с подвалами.

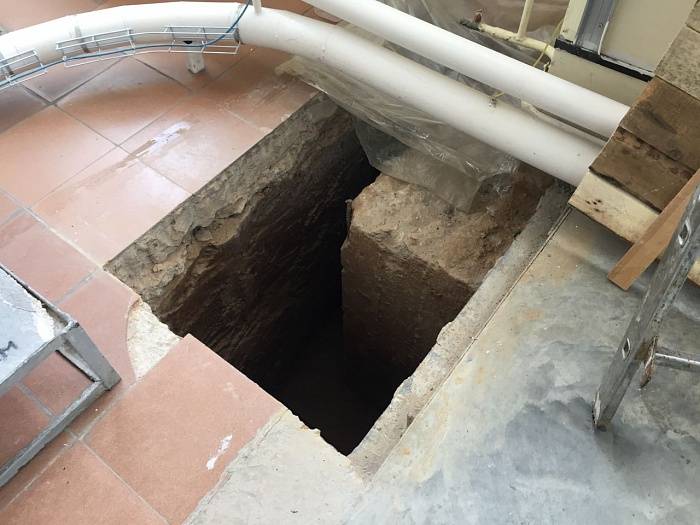

Шурф — это яма для обследования фундамента

Большая Энциклопедия Нефти и Газа, статья, страница 2

Шурфование

Для вскрытия грунта при шурфовании теплотрасс необходимо пользоваться экскаваторами, что позволит увеличивать размеры шурфов по длине трассы. После проверки состояния поверхности труб необходимо тщательно восстановить антикоррозийное покрытие, теплоизоляционный слой и другие нарушенные конструкции.  

Другим способом разведки грантов является шурфование. Шурфом называется колодец прямоугольного сечения, вырытый с целью разведки грунта. Шурфование дает возможность непосредственно осмотреть грунт в естественных условиях залегания и получить для лабораторных исследований значительные по размеру образцы грунта с ненарушенной структурой.  

Путем сопоставления результатов электрометрии и данных шурфования экстраполируют полученные результаты на другие участки и оценивают состояние всего обследованного участка трубопровода.  

За весь период разработки месторождения шурфованием с учетом Волянского участка было пройдено 103 078 шурфов.  

Зондировка грунта может быть произведена шурфованием и бурением.  

При обнаружении плохой или поврежденной изоляции шурфование продолжают в обе стороны от поврежденного участка до тех пор, пока изоляция не окажется вполне доброкачественной. Если газопровод подвергся значительной коррозии, то его необходимо отремонтировать или заменить.  

Для этого используют трассоискатели или метод шурфования. Контролируемая глубина заложения кожуха должна иметь отклонение не более 5 % от проектных значений с соблюдением проектного уклона 10 002 в сторону сборного колодца.  

Для этого используют трассоискатели или метод шурфования. Контролируемая глубина заложения кожуха должна иметь отклонение не более 5 % от проектных значений с соблюдением проектного уклона i0 002 в сторону сборного колодца.  

Для этого используют трассоискатели или метод шурфования. Контролируемая глубина заложения кожуха должна иметь отклонение не более 5 % от проектных значений с соблюдением проектного уклона 10 002 в сторону сборного колодца.  

Положение трубопровода определяют специальными трассоискате-лями или шурфованием.  

Эффективными профилактическими мероприятиями являются контрольное бурение и шурфование, периодически проводимые на подземных газопроводах. Бурением проверяется отсутствие или наличие утечек газа.  

Такие современные методы инженерно-геологической разведки, жак шурфование и бурение, весьма трудоемки, требуют значительной затраты времени и средств и не всегда поэтому могут проводиться с надлежащей полнотой. При этом мы вынуждены судить о грунтовой толще по данным, полученным в отдельных точках, Б которых проводилось бурение или зондирование, и прибегать к широкой и не всегда оправданной интерполяции.  

Для применения метода мокрого контакта необходимо производить шурфование трубопровода.  

В присутствии ответственных представителей заинтересованных организаций методом контрольного шурфования определяется местоположение подземных сооружений по геодезическому плану проекта трассы, проверяется соответствие данных чертежа натуре, устанавливается глубина заложения пересекаемых проектируемой кабельной линией других подземных сооружений.  

Ремонт повреждений защитных покрытий, обнаруженных при шурфовании и после проведения ультразвуковой толщинометрии, выполняют с использованием ремонтных изоляционных материалов, аналогичных материалам, применяемым для нанесения основного изоляционного покрытия.  

Страницы:      1    2    3    4

Правила устройства шурфов

Шурф представляет собой вырытую яму, оголяющую стенку ленточного, опору столбчатого или боковую часть плитного фундамента. Места расположения заглублений определяют, исходя из конкретных условий. Приоритетными являются проблемные участки, а в случае необходимости обследования длинномерных зон, выбор оставляют за площадками, которые менее всего могут стать помехой для прохожих или проживающих рядом людей.

Строители при разметке шурфов не должны отталкиваться только от удобства условий работы и доступности территории. Исследования практически всегда производятся в населенных районах, поэтому от присутствия пешеходов вблизи объекта избавиться не получится. Но и окружающим необходимо помнить о том, что обследование фундамента носит всего лишь временный характер, а проводимые мероприятия являются необходимыми, целесообразными и не критичными.

В обязательном порядке шурф должен закладываться в местах, где явно просматривается деформация стен. Также шурфование может производиться:

  • на наиболее загруженных участках здания;
  • в каждой самостоятельной части многосекционного дома;
  • в зонах расположения дополнительных опор.

Особого внимания требуют площадки, где состояние грунта или фундамента определяется как аварийное. В этом случае, кроме проблемного участка осматривают надежные зоны, где устраивают шурф, после чего результаты исследования сравнивают. Для фундамента реконструируемого объекта шурфование и обследование конструкций вместе с основанием производят в местах установки несущих колонн и стен. А в случае частичной надстройки – только в районе реорганизации.

Количество шурфов зависит от начальной цели ревизии фундамента. При реконструкции или капитальном ремонте здания, не предусматривающем увеличения нагрузок, достаточно будет выполнить 2-3 контрольных шурфа. При устранении поступления воды в подвальном помещении или на первом этаже выкапывают ямы в каждом из обводненных участков, а при углублении подвала делают по одной яме возле всех стен. На наиболее загруженных зонах допускается выполнение двухсторонних шурфов.

Каждый шурф выкапывают ниже глубины заложения фундамента на полметра. В зависимости от стесненности территории и размера заглубления, стенки ямы делают с откосами или укрепляют их вертикальными щитами с распорками. Минимальная площадь днища шурфа относительно его глубины составляет:

  • 1,25 м2 – до 1,5м;
  • 2 м2 – от 1,5 до 2,5м;
  • более 2,5 м2 – от 2,5м.

В строениях с подвалами шурфование производят с внутренней стороны, что значительно уменьшает трудовые затраты при выполнении земляных работ. Шурфы, в этом случае, имеют, как правило, глубину 0,8-1,2м и размеры по дну – 1,0*1,0м.

В результате обследования фундамента выясняют или уточняют:

  • глубину заложения подземной части;
  • габаритные размеры в плане;
  • тип и прочность конструкции;
  • наличие дефектов и разрушений;
  • класс бетона и марку камня (по образцам – в лаборатории);
  • состояние гидроизоляционного слоя;
  • нарушение положения относительно вертикальной оси;
  • факт присутствия каких-либо усилений.

Состояние искусственного и естественного основания определяют по отобранной в тех же шурфах пробе грунта. В некоторых ситуациях требуется дополнительное шурфование.

Строительство домов

Фундамент, прежде всего, является не просто подземной частью и основанием дома, он выступает переходным элементом между неровной поверхностью земли и ровной плоскостью коробки дома. От качества этой конструкции зависит напрямую качество возведенного дома. Если фундамент плохо построен без соблюдения технологии, то дом может обрушиться в любой момент, так как передаются все нагрузки от всех остальных частей строения, как перекрытия и стены, именно через эту конструкцию

Поэтому так важно знать, как определить качество фундамента дома

Особенности устройства качественного фундамента

Нагрузка на фундамент равна значению нагрузки на сам грунт. Хорошо, если у вас под домом большая гранитная плита, которая уже незыблема миллион лет. Но на практике это совершенно не так! Поэтому необходимо перед тем, как начать строительство загородного дома, подробней узнать, какой в данной местности тип грунта, а также, какими он характеризуется свойствами.

При закладке фундаментов вам не обойтись без предварительных инженерно-изыскательных работ (хотя бы в минимальных объемах). Такие изыскания помогут вам понять, устойчив ли будет грунт, не будет ли перекоса или оползня фундамента, не станет ли цокольный этаж затапливать в период весенних паводков. А вообще помните, что можно природу победить и дом поставить в полюбившемся вам месте, главное – знать, как поступить в том или ином случае.

Довольно неплохо, когда фундамент укладывают на насыпь камней природного происхождения: в таком случае надежность основания под домом не будет внушать беспокойства, а также не будут не подъемными затраты на фундамент. Самыми надежными являются песчаные однородные грунты, которые состоят из крупнозернистого песка. При правильно установленном фундаменте происходит равномерная осадка в грунте и, как правило, в дальнейшем основание не перекашивается и сильных нагрузок от грунта не испытывает.

Глинистые грунты, пылевидный и мелкозернистый песок только в сухую погоду демонстрируют примерное «поведение». При большом количестве влаги они становятся текучими, а в зимнее холодное время происходит пучение, и из-за этого они давят с огромной силой на конструкции фундамента. А это говорит о том, что может перекосить строение, а на стенах могут появиться трещины. Чтобы такого не произошло, нужно принять специальные меры, то есть заглубить подошву фундамента ниже промерзания грунта.

Наиболее неблагоприятным вариантом является торфяное основание, которое в нашей местности тоже встречается. Понятно, что капитальное строение ставить на торф может только сумасшедший, который не ценит жизнь близких людей и свою собственную. И все-таки если у вас попался такой неудачный участок, необходимо убрать весь торф и образовавшийся котлован засыпать песком, сделав этим самым песчаную подушку.

Как правильно устраивать шурфы

Шурф — это яма, которая оголяет стенку столбчатого, ленточного фундамента, бок монолитной плиты или часть коммуникационной магистрали. Проблемные участки становятся приоритетными при выборе расположения проходок. Длинномерные зоны исследуют в местах, которые не доставляют неудобства прохожим или соседям.

Количество разработок зависит от цели проверки опорных конструктивов:

  • реконструкция, которая не предусматривает увеличение давления, требует 2-3 контрольных колодцев по периметру дома, а также поблизости колон или столбчатых опор,
  • для устройства дренажа копают ямы во всех обводненных областях,
  • по одной скважине возле стен делают при заглублении подвала,
  • загруженные зоны шурфуют с внешней и внутренней стороны опор на наиболее опасных участках,
  • проверяют состояние дополнительных опор копанием ям возле каждого их расположения,
  • обследуют деформации с устройством шурфов во всех нужных областях.

Внимание уделяют аварийным участкам фундамента или почвы. В этом случае 1 – 2 шурфа делают в надежных зонах для сравнения степени изношенности разных отрезков фундамента

Если надстройка этажей делается в отдельной части здания, проверяют основание будущей нагруженной области. Минимальная площадь дна канала составляет 1,25 м².

Строительство фундамента

Разметка

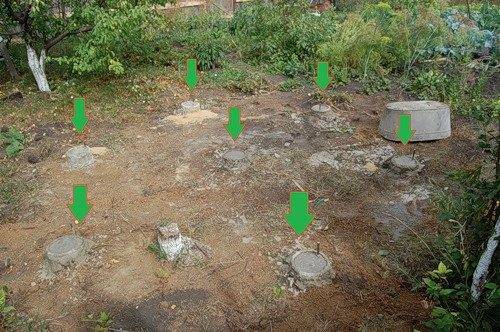

Разметка под несущие столбы

Перед тем как начать установку фундамента необходимо тщательно выверить и разметить предполагаемую фигуру, чтобы вы могли расположить несущие элементы в положенных местах. Разметка должна быть максимально точной, так как основа будет ложиться непосредственно на ростверк, и равномерное распределение веса конструкции будет целиком зависеть от правильности расположения несущих частей.

Фигура не должна быть перекошенной, иметь правильную максимально равномерную структуру. Построение таких фигур как прямоугольник и шестигранник необходимо осуществлять при помощи геометрических формул, так как только с их помощью вы сможете добиться правильных пропорций. Простейшее построение шестиугольника осуществляется по формуле Евклида, а равномерное соотношение сторон прямоугольника проверяется сопоставлением длины диагоналей.

Несущие столбы для беседки в обязательном порядке располагаются по углам выбранной фигуры, в случае с прямоугольником также необходимо разместить промежуточные элементы на равном расстоянии друг от друга. Максимальное расстояние между сваями не должно превышать 2м. Если же разрыв имеет большее значение – лучше установить дополнительные элементы, так как увеличение промежуточного расстояния недопустимо.

Распределение колонн под шестиугольную беседку

Подготовка

Перед тем как приступить к формированию фундамента, необходимо осуществить планировку местности – срезать бугры, засыпать ямы. После того, как площадка будет полностью распланирована, необходимо пробурить скважины для несущих колонн, минимальный диаметр которых должен быть не менее 25 см. Если колонны будут формироваться из бетонных блоков, то диаметр скважины должен позволять осуществить кладку.

Глубина скважин в большинстве случаев должна быть не менее полутора метров – именно на такую глубину промерзает грунт во время сильных морозов. Заглубление ниже уровня промерзания грунта является обязательным условием при установке столбчатого фундамента. Если расположить столбы недостаточно глубоко, то под воздействием морозного пучения произойдет их смещение и как следствие заваливание.

Монтаж несущих колонн

Асбестовая труба

  • В первую очередь формируется засыпка из песка или мелкого гравия – таким образом, вы сэкономите материал и создадите надежную основу для несущих колонн. Уровень засыпки может достигать до половины глубины скважины, но не более полуметра. Формирование подушки следует осуществлять послойно, постоянно увлажняя и трамбуя песок;
  • В качестве опалубки можно использовать асбестовую трубу соответствующего диаметра, которую устанавливают в скважину вертикально ровно. Во время фиксации труб необходимо проследить за тем, чтобы верхняя часть труб находилась на одном уровне, и образовывали одну горизонтальную плоскость, так как на них в дальнейшем будет укладываться ростверк. Высота столбов определяется выбранным дизайном;
  • Для формирования опалубки можно также использовать металлические листы, которые сворачиваются в трубу и укладываются в скважину, либо посредством жженого кирпича, с помощью которого выкладываются стенки будущей трубы. Кирпич для этой цели необходимо выбирать хорошо обожженный, так как он будет противостоять повышенной влаге с грунта;

Залитая колонна

  • В трубу или полость закладывается армировка, которая состоит из трех или четырех сваренных между собой арматур диаметром 12 мм. Усилительный каркас необходимо расположить ровно посередине формы. Затем осуществляется заполнение формы бетонным раствором, который готовится из цемента, песка и мелкого щебня в соотношении 1:1:2;
  • Если колонные будут иметь сборную структуру, то для их формирования желательно использовать бетонные блоки, которые выкладываются по четыре штуки в ряд на цементный раствор, образуя правильный прямоугольник. Кладку необходимо осуществлять в разбежку – данное условие является обязательным, так как пересечение швов сильно ослабляет конструкцию;
  • После того, как столбы полностью схватятся – осуществляется монтаж деревянного каркаса, который в данном случае играет роль ростверка, или же заливается бетонный сейсмопояс, в зависимости от дизайна;

Схематическое изображение столбчатого фундамента

Перед выбором типа фундамента

Если вы не рассчитываете делиться деньгами со специалистами по геологоразведке, то анализировать грунт придется самостоятельно. Для этого на предполагаемой стройплощадке необходимо выкопать несколько шурфов (ям) на глубину ниже ГПГ (примерно на 30 см). Значение последней можно ориентировочно узнать по рисунку из этой статьи. Вместо шурфов удобно бурить скважины, для чего можно задействовать обычный садовый бур. Уже на этапе бурения (копки) оценивается характер грунта, равномерность его залегания, изменения его состава с увеличением глубины. Вполне вероятно, что ниже суглинка будет залегать слой глины, и придется строить фундамент на глине.

Как выбрать нужное место?

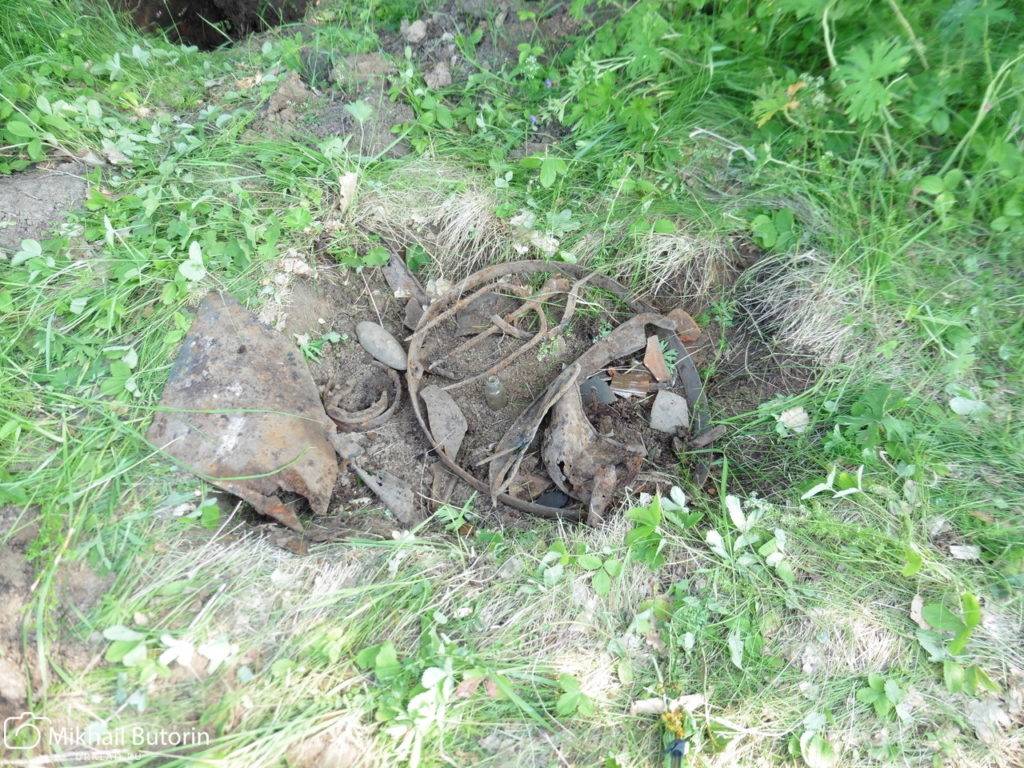

Первый важный показатель – это наличие находок вокруг фундамента и в огороде у этого дома. Если они есть, и особенно в большом количестве, то непременно копать! Находки вокруг так же подскажут о примерном возрасте этой ямы. Чем древнее, тем, естественно, перспективнее. Если дом исчез в 20 веке, то приготовьтесь копать советский мусор. Ну а если исчез еще при царях, то это почти чистое место! Но найти такое место давно исчезнувшего дома тот еще труд. Отдельная история найти фундамент старинного питейного заведения, постоялого двора или почтовой станции. Тогда огромное количество находок обеспечено. Так же интерес представляют дома, где жили не крестьяне, а к примеру работники железной дороги, мельниц, госслужащие и любые должностные лица. В отличие от остальных, они всегда вовремя получали зарплату звонкой монетой. Ну и конечно же пуговки и пряжки. Ну и еще несколько дополнительных признаков, показывающих перспективность выбранного вами фунда:

  • В отвале попадаются куски ржавой кровельной жести. Ведь металлическую крышу мог позволить себе далеко не каждый.
  • Попадается керамическая посуда. Бедняки ели в основном из деревянной.
  • Наличие стекла. Бутылки от спиртного, аптечные бутылочки, стеклянная посуда.

Но и в остатках относительно небогатого дома тоже можно неплохо поискать. Я заметил у себя довольно странную закономерность: чем богаче деревня и чем больше в ней каменных домов, тем меньше находок попадается в ней. Но это по поверхности.

Как показывает практика, наибольшая концентрация находок попадается вдоль стен, под входом в дом и вдоль печки.

Я выбрал место, где в огородах поднимались множества монет, начиная с чешуи, в том числе и медной, и заканчивая монетой 1961 года! Ну и дом должен быть достаточно того времени, тем более с этого края монеты попадались самые старые! Значит, тут стояла изба уже в 1600-х годах!
