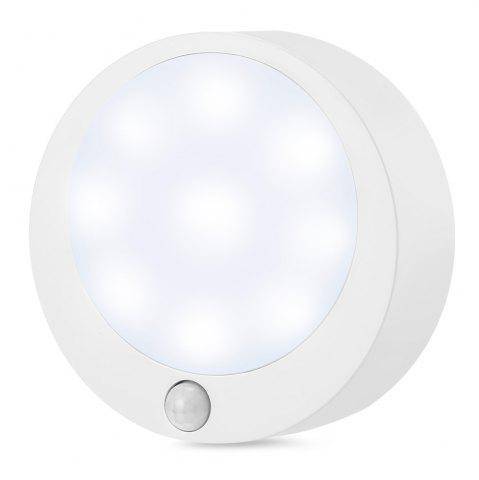

Разновидности светодиодных светильников с датчиками движения

Где используются

Главным назначением датчика движения, как не трудно догадаться, является включение света на улице в ночное время. Такая функция очень востребована в следующих ситуациях:

• в дачных поселках, где имеются проблемы с освещением улиц местными властями;
• освещение приусадебного участка в ночное время, без необходимости механического подключения освещения;
• освещение в труднодоступных местах, удаленных от главного дома построек;
• как прибор, информирующий о проникновении на территорию посторонних. В данном случае датчик включает свет и активирует звуковой сигнал;
• освещение кладовок, гаражей и других хозяйственных построек.

Кроме этого, автоматизация включения освещения при наличии движения в заданной области позволяет экономить электроэнергию

А это очень важно, так как в последнее время палата за электричество все увеличивается

Устройство, материалы изготовления и маркировка

В отличие от галогеновых или иных типов устройств, светодиодные не имеют внутреннего диммирования (переключения мощности). Для изменений электрического напряжения на входе использует другая деталь – «драйвер». С помощью такого блока питания, выравнивается подача питания на точку, от чего прибор служит дольше, ведь он защищен от рисков поломки из-за резких перепадов напряжения. Но кроме этого он еще выполняют функцию прямого коммутатора – связь между диодом и датчиком движения.

Состав деталей в конструкции:

• рассеиватель;
• светодиод;
• радиатор;
• драйвер;
• цоколь;
• изоляционные прокладки.

Материалы изготовления:

• для рассеивателя используется пластик, эпоксид или армированное термостойкое стекло;
• для радиатора – алюминий, медь;
• точки светоэнергии – кристалл полупроводниковый;
• корпуса радиатора – пластик, алюминий;
• цоколя – металл;
• изоляции – силикон.

Роль рассеивателя выполняет линза или колба, в зависимости от конструкции. Он может быть куполообразным, может быть плоским или иной формы. Радиатор чаще всего служит одновременно и основанием для колбы, поэтому он иногда имеет крепления или резьбовое кольцо, для соединения с рассеивателем

Цоколи бывают разных диаметров и подходят под разные патроны, что важно для места использования (например, благоустроить вход в офис, административное здание)

Маркировка показывает сразу несколько параметров. Для примера приведем следующие обозначения, которые могут встретиться на цоколе:

• 150W – так отмечаются ватты, мощность;
• Е27 – номер размера цоколя;
• 4000L – величина потока (чем больше, тем ярче излучение и тем дальше идет луч);
• 5500К – величина температуры свечения, влияющей на цветность;
• 220В – какое должно быть напряжение в сети для оптимальной работы.

Правила эксплуатации устройств

Эксплуатировать лампу с автовключением не сложнее, чем любой другой электронный прибор: достаточно не допускать попадания в него воды и пыли, не ронять, не стучать, не накрывать. Если обнаружились повреждения на корпусе или в питающем шнуре, устройство нужно немедленно отключить и сдать в мастерскую. Обслуживание же такого светильника сводится к замене сгоревших ламп, периодической очистке от пыли сухой или слегка влажной тканью. Если прибор автономный, то придется своевременно заменять батарейки или производить подзарядку аккумуляторов. При длительных перерывах в использовании устройство нужно отключать от сети или вынимать батареи из отсека питания.

Основные технические параметры

К основным техническим характеристикам светодиодных светильников относится:

• Мощность излучения светового потока;
• Цветовая температура излучения;
• Угол рассеивания светового потока;
• Количество светодиодов в светодиодном модуле;
• Рабочая температура;
• Потребляемая мощность;
• Напряжение питания;
• Класс защиты.

К техническим характеристикам светильников с датчиками движения относятся также и параметры самого датчика, в том числе:

• Чувствительность (дальность действия);
• Максимальный угол обзора;
• Климатическое исполнение;
• Диапазон рабочих температур;
• Мощность подключаемой нагрузки;
• Возможность регулировки отдельных параметров.

Уличный датчик движения выполняется в пылевлагозащитном корпусе и имеет широкий диапазон рабочих температур, что обеспечивает использование его при различной наружной температуре и в неблагоприятных погодных условиях.

Потолочный датчик движения, используемый для автоматического управления освещением в различных помещениях, должен иметь максимальный угол обзора, позволяющий ему контролировать все пространство, где могут появиться движущиеся объекты.

Светодиодный энергосберегающий светильник СА-26 серия «Селена» с оптическим и акустическим датчиками

Область применения:

Изделие предназначено для освещения лестничных клеток, коридоров, вестибюлей и других помещений с периодическим пребыванием людей в жилых и общественных зданиях. Светодиодный энергосберегающий светильник СА-26 серия «Селена» предназначен для работы в сети переменного тока с напряжением 220 вольт.ПОСМОТРЕТЬ В МАГАЗИНЕ

Характеристики:

• Рабочее напряжение — 170-255 В
• Частота сети — 50 Гц
• Номинальная потребляемая мощность — 6 Вт
• Потребляемая мощность в дежурном режиме — <0,4 Вт
• Номинальный световой поток — 650 лм
• Оптический порог срабатывания — 5±2 Люкс
• Акустический порог включения — 52±5 дБ
• Регулировка акустической чувствительности — нет
• Длительность освещения — 60±10 с (с возможностью перезапуска реле времени)
• Степень защиты от воздействия окружающей среды (в сборе со светорассеивателем) — IP20
• Диапазон рабочих температур: –30 °С до +40 °С
• Класс огнестойкости материалов корпуса по стандарту UL94 — V2
• Габаритные размеры, ДxШxВ — 105,2x95x46,6 мм
• Срок службы — 45 000 часов

Особенности:

• Изделие состоит из корпуса, светодиодов, оптического датчика, акустического датчика, электронного реле времени и управляемого источника питания.
• Функция перезапуска обеспечивает комфортное нахождение человека в зоне действия акустического датчика продолжительное время.

Установка и подключение

Схема подключения

Светильники с ДД монтируются по схеме, предложенной производителем. В конструкции выделяется лампа и светодиодный элемент, который бывает выносным или встроенным. Первый вариант предполагает, что датчик ставится на потолок или напротив входа, а источник света располагается в удобном месте для наилучшего освещения помещения.

В прямой схеме подключения лампа соединяется с сенсором и включается автоматически. В этой системе индикатор может перегореть при скачках напряжения в сети. Одновременно с сенсорным элементом ставится обыкновенный клавишный тумблер для предупреждения таких ситуаций. Схема называется обходной и соединяет выводы светильника с электросетью и контактами прерывателя.

Полезная информация

Светильники с датчиками освещения мало чем отличаются от других приборов обычных разновидностей. Разница в специальном чувствительном элементе, который реагирует на изменения:

1. Перемещение объектов.
2. Изменение температуры.
3. Другой состав воздуха.
4. Другой волновой диапазон.

Момент подачи и отключения питания определяется сенсором отдельно.

Сферы применения

Светильники с датчиком движения известны широкой сферой применения. Чаще такие конструкции используют там, где люди появляются не постоянно. В этом случае режим эксплуатации следующих помещений будет экономным:

• Территории, прилегающие к домам.
• Входные группы.
• Лестничные клетки.
• Подъезды.
• Холлы.
• Коридоры.

Такие приборы будут полезными для производственных предприятий и складов, промышленных объектов. От типа излучаемого света зависит то, где будут использовать тот или иной прибор.

1. Красное. Подходит для птицефабрик, комплексов животноводства.
2. Белое или тёплое. Выбирают для офисных, производственных помещений.
3. Холодное белое. Вариант для уличных условий.

Преимущества

К преимуществам относят такие характеристики изделий:

• Минимальный нагрев источников, от которых идёт свет.
• Нет ультрафиолетового излучения. Инфракрасное в минимальном количестве.
• Компактные размеры, если сравнить с лампами, относящимися к другим разновидностям.
• Экологичность и безопасность.
• Экономичное потребление энергии.

Недостатки

Есть и другие характеристики, которые некоторые из покупателей отметили бы как отрицательные:

1. Производитель устанавливает гарантию всего в 3-5 лет. Окупаемость прибора – через 5 лет.
2. Свет с узкой направленностью. Для создания привычного уровня освещённости с большой вероятностью придётся докупать дополнительные лампы.
3. Высокая потребность постоянно поддерживать напряжение. Работа устройства перестаёт быть стабильной, если случаются перепады напряжения.
4. Высокая стоимость источников света.

Главное, учитывать первоначальные условия эксплуатации, подбирая подходящий вариант.

Принцип работы

Источник сигнала у подобного оборудования – сверхчувствительное инфракрасное устройство. Для него характерны надёжность, доступные цены. Полиэлектрический эффект позволяет установке работать. У движущего объекта есть так называемое ИК-излучение. Оно идёт на сенсор, через линзу Френеля. Свет включается на установленный период времени, когда объект фиксируется в камерах.

Конструкция и начинка

Сенсорный ИК-датчик вмещает внутри пироэлементы. Стараются расположить для максимума обзора. Каждый элемент при работе дополняется другими частями конструкции:

• Набор оптических линз Френеля.
• Схема сравнения.

Сам датчик монтируется несколькими способами:

1. Внутри корпуса устройства.
2. В отдельном корпусе.
3. В отдельном корпусе, закреплённом на светильнике.
4. Автономно. Тогда датчик размещают в любом месте, требующем дополнительного обзора или освещения.

Последний вариант предполагает применение дополнительного кабеля. В сфере ЖКХ обычно применяют светодиодные светильники со встроенными датчиками. Допустим монтаж таких приборов как на стенах, так и на потолках.

Виды светодиодных светильников

Светодиодный прожектор с датчиком движения MAXUS 10W, 5000K

Есть разные классификации светодиодных приборов. По назначению выделяют:

• Уличные фонари. Подсвечивают парки, аллеи, улицы.
• Светодиодные прожекторы. Имеют большую мощность, повышенную чувствительность. Ставятся на особо важных охраняемых объектах.
• Светильники с датчиком. Ставятся в квартирах и домах, а также на лестничных клетках и в подъезде.

Датчик движения может встраиваться в сам светильник или в отдельный корпус, который ставится на отдалении от лампы.

По способу питания выделяют проводные и беспроводные устройства. Проводной подключается напрямую к электропроводке, а беспроводной получает энергию от батареек или аккумулятора. Изделия, питающиеся от розетки, ставятся в комнатах частого использования – кухня, ванная, туалет, коридор. Автономные модели ставят в гаражи, чуланы, кладовки, лестничные площадки.

Виды уличных светильников с датчиком движения

Грунтовый светильник устанавливается около дорожек

Известные виды уличных фонарей с датчиками движения по своей конструкции подразделяются на настенные, грунтовые (наземные) и крепящиеся на опору. По принципу формирования световой картины они делятся на светодиодные модели и на изделия прожекторного типа.

Настенные светильники бывают встраиваемыми, а также накладными или подвесными. В первом случае изделие монтируется непосредственно на наружной стене здания или под укрытием навесной конструкции. В подвесных и накладных моделях такая защита не предусмотрена. Грунтовые светильники устанавливаются прямо на земле в виде невысоких столбиков. Осветители последнего типа крепятся на обычных или ажурных (декоративных) стойках.

Принцип работы светильника с датчиком движения

Лампа с датчиком движения

Сенсорный элемент фиксирует передвижение объекта в досягаемой области для управления светом. Сама лампа не реагирует на смену обстоятельств, но включается или прекращает работу после получения команды от датчика. На реле детектора предварительно устанавливается функция, которая активируется при оживленности в зоне охвата.

Задается не только посыл сигнала о включении, но и команда изменить мощность. Так работает лампа с диммером. Сила освещения регулируется датчиком в зависимости от времени суток. Устанавливается отсрочка времени начала подачи света, что дает экономию электроэнергии.

Лампы с датчиком применяются в подъездах домов, жилых помещениях, офисах, квартирах. Уличные фонари монтируются на проходных предприятий, складов, устанавливаются в малопроходных переулках.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

1. Автоматический выключатель (что в распредщитке).
2. Распредкоробка (в которой основной монтаж).
3. Датчик (к нему подведен провод из распредкоробки).
4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
2. На светильник три жилы, если корпус осветительного прибора из метала.
3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

• Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
• Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
4. Немного наглядности вот на этом рисунке.
5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Плюсы и минусы

Чтобы понять, насколько выгодно приобретать и устанавливать светодиодную лампу с датчиком движения, нужно взвесить все ЗА и ПРОТИВ.

Вот какие положительные моменты получаются при использовании таких ламп:

• Высокое энергосбережение путем небольшого потребления электричества.
• Устойчивость к перепадам напряжения.
• При включении нет скачка нагрузки в сети.
• Большой период эксплуатации, что оправдывает высокую цену.
• Экологически чистые, не содержат вредных веществ.
• Отсутствие посторонних шумов при работе.
• Большой диапазон минимально и максимально допустимого напряжения электрической сети (180–240 В).
• Большая мощность светового потока при низком энергопотреблении.
• Простота подключения и регулировки.

Недостатком является только высокая цена. Но плюсы только подчеркивают то, что хороший товар дешево стоить не будет.

Назначение датчика движения

На сенсорный элемент возложена функция определения факта движения любого объекта в зоне досягаемости и управления освещением. Собственно лампа не имеет никакого отношения к реагированию на определенные обстоятельства, но после поступления сигнала от датчика она включается или отключается.

Как только в районе охвата замечено какое-то действие, активируется предварительно заложенная функция на реле. Может быть подана не только команда «включить», но и сигнал на изменение такого параметра, как мощность. Для лампочки с датчиком движения и диммером возможна настройка показателей освещенности по времени суток.

От ранее запрограммированных настроек системы зависит взаимодействие датчика, регулятора освещения и лампы, а также временная задержка на включение. Последнее действие это срабатывание команды на активацию лампы через установленный промежуток времени, в результате которого появляется возможность экономить электроэнергию.

Лампы, дополненные встроенным датчиком движения, чаще всего устанавливают в жилых помещениях, офисах, подъездах. Используют их и для устройства умного наружного освещения.

Светильник с датчиком движения — лучший вариант для устройства освещения в подъезде. Оно будет включаться только, когда человек появится в парадном или на лестничной клетке

Человек по свойственной ему невнимательности может оставить свет включенным, а это оборачивается дополнительными расходами. Светильник, включающийся после того, как комната становится пустой, просто решает эту проблему.

Правила выбора светильника с датчиком движения

Современные приборы ночного видения с функцией включения света делятся по мощности, углу охвата, чувствительности и возможности выбора времени задержки до включения. Интенсивность света выставляется на коробке прибора или управляющем пункте. Угол обзора ставится с помощью шарнирных элементов. Параметры есть в инструкции по использованию.

В последних моделях потолочных светильников нет настройки по углу охвата, т.к. они контролируют пространство на 360°. Чувствительность может настраиваться от максимума до минимума, в результате чего датчик реагирует только на людей и не включает свет при движении животных, птиц. Период отсрочки включения чаще всего выставляется на 5 – 600 секунд.

Как работает датчик движения

Чувствительный элемент определяет факт движения какого-либо объекта в зоне регулирования освещением. Лампа реагирует на сигнал от датчика включением/выключением.

Формирование сигнала вызывается реакцией чувствительного элемента датчика на изменение параметров следующих процессов:

1. Изменение температуры окружающей среды. Инфракрасное излучение тела человека, фокусируясь с помощью линз и зеркал, попадает на сенсор, который замыкая цепь, включает освещение.
2. Изменение частоты импульсов ультразвуковых волн. Датчик оснащается генератором ультразвука. При появлении в поле деятельности генератора движущегося объекта изменяется режим его работы и выдается сигнал на включение лампочки.
3. Изменение параметров отраженного сигнала. Здесь используется принцип радиолокации. Сенсор работает на волнах высокой частоты, которые при отражении от движущегося объекта изменяют свои характеристики. Это вызывает переходные процессы внутри датчика, на которые лампа реагирует включением.
4. Информацией для сигнала может быть симбиоз из любых представленных выше параметров. Такие комбинированные системы обеспечивают лучший контроль за зоной наблюдения. Однако обслуживание таких приборов вызывает определенные сложности, при выходе из строя потребуется полная переналадка абсолютно всех систем.
