Как отключить датчик движения на светодиодном светильнике

Преимущества и недостатки

Монтаж подобного оборудования принесет пользователю много удобств. Светодиодные прожекторы имеют массу достоинств:

  • широкая сфера применения;
  • экономичность – невысокий уровень потребления электроэнергии, умеренная цена самого устройства;
  • долгий эксплуатационный срок – показатель превышает таковой у аналогов в 3 раза;
  • надежность, стойкость к повреждениям, падениям, ударам, а также к вибрации;

  • минимум обслуживания — заменять светодиоды не требуется, разве что очень редко;
  • отличные результаты в освещенности территории – достигаются посредством интенсивного свечения;
  • возможность применять практически при любых возможных температурах окружающей среды – от -60 до +50 градусов;
  • высокая защищенность от загрязнений, воды (у разных моделей показатель защиты отличается).

Большим плюсом можно назвать отсутствие необходимости поиска выключателя – свет загорится без постороннего участия. Днем прибор будет спокойно «отдыхать», не затрачивая электроэнергию сети. Минусов у прожекторов немного:

  • когда узел управления автоматический, датчик сработает на движение животных, поэтому возможны регулярные ненужные включения прибора;
  • если отключения и включения будут слишком частыми, лампы устройства скоро придется заменять;
  • некоторые приборы отключаются спустя определенное время, что может быть неудобным при потребности в освещении в данный момент.

Как уйти от ложных срабатываний

В первую очередь, ложные срабатывания устраняются тщательной регулировкой сенсора движения. Но этого не всегда достаточно. Так, ложные срабатывания инфракрасного датчика могут быть вызваны наличием в поле зрения сенсора нерегулярного источника тепла (дымовая труба, кондиционер) или источника света (фары проезжающих автомобилей). При отстройке чувствительности от мелких объектов угловые размеры светового пятна могут быть достаточными для ложного включения, если животные будут находиться в непосредственной близости от детектора. Поэтому надо устанавливать датчик в таких местах, где появление животных исключено. Также несанкционированные срабатывания могут быть вызваны:

  • разрядом элемента питания у беспроводных сенсоров;
  • плохими контактами в соединительной линии от детектора до исполнительного модуля;
  • неустойчивым контактом микровыключателей, предохраняющих от вскрытия сенсоров злоумышленниками.

Избежать этих ситуаций можно регулярным контролем над состоянием системы и своевременным устранением неисправностей. Но полностью избежать помех вряд ли удастся.


Летающие насекомые как причина ложных сигналов.

Так, невозможно предусмотреть ползание насекомых по поверхности уличного сенсора и другие непредсказуемые ситуации. Но свести ложные включения регулировкой и подбором положения датчика к минимуму вполне реально.

Состав оборудования и принцип действия

В функциональную схему прожектора с датчиком движения входят:

  • блок питания для светодиода и датчика;
  • светодиодная матрица или отдельный светодиод;
  • датчик движения;
  • регулируемая схема задержки выключения;
  • датчик освещенности.

Алгоритм работы прожектора заключается в том, что питание на светодиоды подаётся только при появлении в зоне обнаружения людей или движущейся техники. Блок задержки отключит питание через заранее установленное время после прекращения передвижений людей (проезда транспорта). Датчик освещённости блокирует работу устройства в светлое время, чтобы исключить «лишние» циклы включения-выключения.

Детектор движения может находиться в едином со светильником корпусе или быть выносным.

Типы датчиков

В светодиодных прожекторах используют три разновидности детекторов движения: радиоволновый, инфракрасный, звуковой.

Радиоволновые датчики в основном применяют в светильниках для улицы. Эти приборы относятся к активному типу.

В пространство излучаются сверхвысокочастотные волны. Отражённые от неподвижных объектов лучи возвращаются в прибор с той же частотой. Если волна отразилась от движущегося предмета, частота «вернувшихся» волн будет отличаться от излучённых. Прибор отслеживает изменение и при обнаружении явления подаёт питание на светодиоды.

Преимущества радиоволновых датчиков:

  • стабильная работа вне зависимости от времени года;
  • отсутствие ложных включений при порывах ветра и сквозняке.

Недостатком являются подверженность ненужным срабатываниям при работе в зоне сильных электромагнитных помех от мощного электротехнического оборудования.

Инфракрасные датчики анализируют тепловую температуру окружающих предметов, «запоминая» суммарное состояние в разных сегментах. При появлении в зоне обнаружения человека (техники) сумма температур изменяется, включается прожектор.

В жару, когда температура тела близка к окружающим предметам, датчик не всегда видит разницу, включение светодиодов происходит с перебоями. То же явление встречается зимой, когда человек в тёплой одежде, поверхность которой не сильно контрастирует с окружающей обстановкой. Светильники с инфракрасными датчиками больше подходят для закрытых помещений или небольших двориков.

Звуковые датчики реагируют на возникающий шум, источником которого могут служить шаги или негромкий разговор. Прожекторы с таким типом детекторов лучше подходят для закрытых помещений. Для уличных светильников сигналом могут быть звуки проезжающего вдали автомобиля или пролетающего самолёта.

Тип питания

Прожектор с ДД на солнечной батарее

Существуют три разновидности приборов по типу питания:

  • работающие от сети постоянного или переменного тока;
  • беспроводные со встроенными аккумуляторами;
  • питающиеся от аккумуляторов, подзаряжающихся от солнечных элементов.

Первый тип распространён в частных домах и на предприятиях. Используется бытовая сеть 220 В или напряжение от блоков питания. Установка источников резервного питания позволит пользоваться прибором при кратковременных отключениях электросети.

Встроенные аккумуляторы придётся регулярно подзаряжать, поэтому лучше выбрать фонари, которые легко демонтировать и установить после зарядки. Датчик движения позволяет экономить заряд, включая прибор на небольшое время.

Установка

Устанавливать прожектор можно на любой плоской поверхности. Зачастую для этого используются столбы или стена сооружения. Метизы следует подбирать надежные, чтобы они выдерживали вес прожектора. Дополнительное укрепление осуществляется при помощи хомутов. Как вариант, можно его интегрировать в нишу. Размещать сенсор требуется так, чтобы он был недоступен для злоумышленников, и при этом зона охвата была максимально возможной исходя из его технических характеристик.

Подключение

Даже имея практические навыки, перед подключением любого электрического прибора стоит изучить инструкцию. Если этого не сделать, есть риск что прибор, а если точнее, его датчик, будет работать неправильно.

Прожектор подключается к сети с помощью проводов ПВС или ШВВП. Чтобы сделать еще и заземление следует выбирать трехжильный кабель. Если осуществляется подключение LED-прожектора, то можно обойтись и двухжильным.

Так как прожектор будет эксплуатироваться постоянно, лучше предусмотреть для него не розетку, а отдельный кабель, что идет от щитка или ближайшей распределительной коробки.

Способы подключения несколько отличаются в зависимости от типа прожектора (варианты исполнения предложены выше). Первый случай – когда датчик движения встроен в корпус прожектора или жестко закреплен на нем. Такую модель подключать легче всего, так как исчезает основная трудность – подсоединение датчика движения к осветительному элементу. Все что нужно в этом случае – это завести питающий провод в коробку прожектора. Некоторые модели даже имеют выводы для подключения, так что не придется разбирать прибор.

Если датчик движения размещен отдельно от прожектора, то тут подключение несколько сложнее, но все равно подключить его своими руками получится. Первое что нужно, это подключить датчик движения к прожектору посредством отдельного кабеля

Тут также важно внимательно соединять провода иначе есть риск, что при врезании в сеть прожектор просто сгорит

Схема подключения выглядит так:

Основное внимание следует уделить соединению кабелей с соответствующей маркировкой. Коричневый соединяется с фазным, красный – к выводу из прожектора

Второй провод прибора и синий кабель к нулевому. Цвет кабелей может быть разным, следует ориентироваться на инструкцию производителя.

Настройка

Настроить прожектор с датчиком движения, а если точнее, то сам датчик несложно

Важно знать порядок этого процесса. Большинство датчиков имеют 3 основных характеристики, которые влияют на включение/отключение света прожектора

Конкретней:

  1. Day Light. Эта подстройка помогает регулировать чувствительность датчика к освещенности на улице. При правильной его настройке прожектор включается только в темное время суток, а не срабатывает на движущиеся объекты днем. Установив гранично левое положение, прибор программируется на включение при темноте. Крайнее правое положение запускает прожекторный свет в работу круглые сутки.
  2. Time. Регулятор дает возможность установить время свечения, то есть, какой промежуток времени после включения горит свет. Минимальный порог в большинстве приборов – 5 секунд, максимально 5 минут. Спустя установленное время свет будет выключаться.
  3. Sens. Третья подстройка есть не в каждом приборе. Если она присутствует, то это поможет настроить прибор для срабатывания на объект определенного размера. То есть исключить ложное включение прожектора, если пробежала кошка или собака среднего размера.

Все настройки рекомендуется проводить экспериментальным путем, в таком случае удастся достичь необходимой четкости срабатывания в каждом конкретном случае. Часто датчик движения – это часть системы безопасности, при соблюдении условий его допускается подключить к сирене.

Настройка и регулировка чувствительности

После
подключения на корпусе ищите элементы управления и настройки. Одна из
“крутилок” отвечает за время суток. Там нарисованы солнышко и луна
(Lux).

Для того,
чтобы использовать девайс в светлое время суток, переключатель ставите в режим,
где значок солнца. Если он вам нужен для работы в ночное время или в темном
помещении, где нет естественного света – выкручиваете на луну.

Второй переключатель настраивает время отключения (Time). Двигаете реостат от минимума к максимуму и увеличиваете время автоматического отключения света, с нескольких секунд до нескольких минут.

Как выставить
настройки так, чтобы прибор случайно не реагировал на домашних животных?
Запомните главное, в этом случае чувствительность должна регулироваться не
переключателями, а углом поворота всей сферы.

То есть,
куда смотрит прозрачное окошко, на то оно и будет реагировать. Не хотите, чтобы
свет загорался когда мимо пробегает кошка или собака, не направляйте сферу вниз
к полу. Выставляйте окошко перпендикулярно плоскости стены или на уровне вашей
головы.

Ну а если
вдруг захотите, чтобы датчик вообще не срабатывал, то поверните его
“голову” так, чтобы окошко смотрело на самый верх, как бы в небо.

Реальная зона захвата лучей датчика – примерно 9-10 метров. Хотя в документации заявляют больше.

Еще
обращайте внимание на такое свойство, как чувствительность в зависимости от
направления движения человека. Она будет максимальна, когда вы проходите мимо,
и минимальна, когда идете навстречу лучам

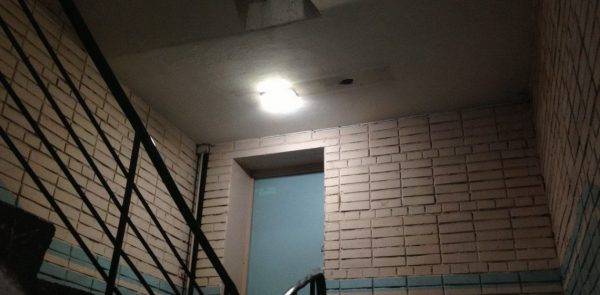

Поэтому в
коридоре или подъезде многоэтажек, датчики лучше ставить на сразу над дверьми,
а где-нибудь ближе к углу. В этом случае вы по любому будете именно пересекать
лучи, а не двигаться навстречу им.

Главный
недостаток такой 3-х проводной схемы – отсутствие принудительного включения
освещения. Датчик движения может выйти из строя или начать некорректно
работать. Из-за этого вы останетесь полностью без освещения.

Чтобы
избежать подобных проблем, применяют третью схему с дополнительным выключателем
света.

С чего начать ремонт, если не работает датчик

Данные мои рассуждения и методики относятся не только к конкретному датчику движения, но и к многим электронным устройствам. Например, к датчику освещения, схема которого гораздо проще, но принцип тот же.

1. Проверяем правильность подключения. На данном этапе надо также выяснить, после чего не работает датчик движения, при каких обстоятельствах. Варианты (мозговой штурм):

  • скачок света,
  • выключали электричество,
  • работа строителей,
  • к соседям приходил электрик,
  • какой-то запах,
  • дети крутили,
  • ударили,
  • погрызла собака,
  • соседи затопили,
  • вчера был ветер,
  • иногда плохо срабатывал,
  • и т.д.

На этом этапе уже можно выявить направление, в котором двигаться дальше.

Надо проверить правильность подключения, убедиться, что на датчик приходит положенное питание, и если есть индикаторы, то они должны гореть. Некоторые. Иногда. Далее смоделировать ситуацию, при которой он должен срабатывать.

2. Правильность регулировок. Возможно, неправильно установлены регуляторы, и достаточно правильно настроить датчик. Для этого необходимо поставить регуляторы в положения, в которых его включение наиболее вероятно: Уровень освещенности поставить в положение, при котором датчик будет срабатывать и днём, и ночью. Чувствительность установить максимальную. Время работы установить минимальное. В любом случае, стоит покрутить регуляторы, и проанализировать, как ведёт себя датчик, и реагирует ли вообще.

Датчик движения — самые популярные виды

Также есть разбивка датчиков движения, которые не классифицируются по конкретным характеристикам. Знакомство с наиболее популярными типами детекторов предоставит нам еще более широкий выбор ламп, которые можно успешно адаптировать к нашим собственным потребностям.

Лампа оснащена датчиком сумерек

Садовые светильники можно оснастить одновременно датчиком движения и сумеречного света. Установка только датчика движения могла привести к срабатыванию лампы в дневное время. С другой стороны, сумеречный переключатель и переключатель контролируют работу лампы только после наступления темноты. Часто в таких лампах можно регулировать время задержки выключения и силу света. В результате вы сделаете настройки, которые больше всего подходят нашим предпочтениям.

Светодиодная лампа с датчиком движения

Светодиодная лампа с датчиком движения обычно включает в себя электрический контроллер, подключенный к датчикам движения. Благодаря этому лампа не должна состоять из двух устройств. Сильной стороной этого решения является очень низкое потребление электроэнергии. Поэтому светодиодная лампа с датчиком движения считается самым зеленым источником искусственного света в этой классификации.

Садовые светильники с датчиком дальнего движения

Фотоэлемент, оснащенный датчиком движения на большие расстояния, чаще всего используется на больших площадях. Их задача — обнаруживать движение с больших расстояний. Среди них можно выделить потолок с лазерным датчиком движения.

Уличный светильник с датчиком линейного движения

Работа ламп с датчиком линейного движения основана на обнаружении длинной линии. Чаще всего они не участвуют в обнаружении движения, что и является основным назначением датчиков. Но установленный лазерный датчик определяет любые изменения, происходящие в световом луче. Такие датчики используются не только во внешних светильниках, но и в системах управления воротами .

Потолочный светильник с беспроводным датчиком движения

Это очень удобное решение, так как не требует подключения кабелей к стенам зданий или других сооружений во время установки. Таким образом потолок с беспроводным датчиком движения сохраняет эстетику и отлично вписывается в современную архитектуру. Работа беспроводного датчика часто зависит от его соотношения с радиоустройством или инфракрасным контроллером.

Лампочка с датчиком движения

Отсутствие специальной лампы, реагирующей на движение или ограниченное излучение света, не проблема. Решением может стать лампочка с датчиком движения, которую можно подключить к любому устройству. Некоторые из них оснащены дополнительным датчиком сумерек. Чаще всего вы имеете дело со светодиодными лампами. Благодаря им каждая светодиодная лампа с датчиком движения положительно влияет на снижение потребления электроэнергии. В случае с этим типом лампочки вам не нужно задумываться, как подключить светодиодный датчик движения. Потому что достаточно вкрутить специальную лампочку вместо текущей.

Лампочка с датчиком движения может быть обычной, светодиодной или галогенной. Однако наибольшей популярностью пользуется светодиодный прожектор из-за его высокой энергоэффективности и длительного срока службы. При поиске других альтернатив традиционному освещению интересным решением окажется солнечная лампа. Они используют естественный солнечный свет для излучения света после сумерек. Однако солнечный светильник лучше подойдет в качестве украшения сада, чем практичное решение для освещения конкретного помещения. Светодиодная лампа или светодиодная галогенная здесь гораздо практичнее.

Еще раз о схемах датчиков

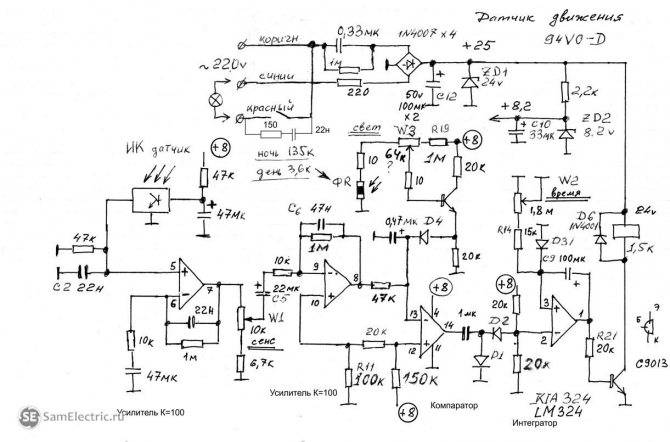

Итак, наиболее популярную схему датчика движения приведу ещё раз:

Схема датчика движения 3

Эту схему прислал мой постоянный читатель Александр из г. Королев в декабре 2014 г., за что ему ещё раз большое спасибо. На эту схему я буду опираться по тексту статьи, поскольку она наиболее типичная. Не должно сбивать с толку, что схема в нашем примере будет разбросана по двум платам – слаботочной и силовой.

Теперь публикую фото плат датчика движения, которые прислал другой мой читатель – Ренат.

Плата слаботочная датчика движения

Плата питания (силовая) датчика движения

Вот наша с Ренатом переписка:

Ренат: Здравствуйте! По схеме и описанию у меня такой же датчик, модели точно не знаю, попросили посмотреть «перестал работать». Остановился на плате питания. Проверил все элементы, после диодного моста +24В выходит, стабилитрон +8В выдает, отпаял вторую часть схемы (плату, где ИК приемник, микросхема и т.п.). И вот, не могу понять почему реле срабатывает, когда подаю напряжение?

Я: Стоит интегральный стабилизатор (КРЕН) типа 7808, на выходе 8В? Надо всё подключить, и тогда проверять. Когда на вход ключевого транзистора ничего не подано, он может вести себя непредсказуемо. Проверьте силовой транзистор, реле, регулировочные элементы, пайку. Лезть глубже — надо разбираться со схемой — операционники, датчики, и т.д.

Ренат: Здравствуйте Александр! Интегральный стабилизатор не стоит. Подключил, всё по прежнему (реле сработано, на датчик не реагирует, от регулировки сенсора, времени и режима «день»/»ночь», тоже ничего не меняется.

Ренат проделал своими руками большую работу, и я попробую помочь ему в этой статье.

Виды и типы контроллеров

В зависимости от способа получения сигнала выделяют два типа контроллеров: активные и пассивные.

Активный контроллер состоит из приемника и излучателя. Он сам посылает сигнал (волны разной природы) на объект, затем отслеживает изменения в интерфереционной картине отраженных волн. В случае наличия изменений срабатывает детектор – зажигается свет. Ультразвуковой, микроволновый чипы имеют активный контроллер.

Пассивный контроллер через линзу Френеля отслеживает, фиксирует изменения в перемещении тепловых тел. Статичные объекты не будут замечены сенсором. Устройство его намного проще, стоят они дешевле, но ошибаются гораздо чаще. К ним относятся инфракрасные датчики.

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

  1. Фазный провод подключается к датчику.
  2. Нулевой провод от колодки идет на датчик и прожектор.
  3. Проводник для защиты подключен к корпусу.
  4. Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Способы подсоединения к сети

Второй, немаловажный нюанс, который Вы должны знать – схема подключения датчика движения к освещению. На сегодняшний день устройство можно подсоединять напрямую к светильнику, через обычный выключатель или в комбинации с еще одним детектором, установленном в другом месте.

К Вашему вниманию все четыре варианта разводки провода к клеммам:

Кстати, совсем не обязательно выводить новую линию от распределительной коробки, создавая дополнительные штробы в стене. Устройство для управления светом можно подсоединить к розетке, подключив электрический шнур с вилкой либо «врезать» напрямую к месту подключения люстры к электросети. Также существуют современные модели, работающие от батарейки (беспроводные).

Что касается первой схемы подключения датчика движения, она наиболее простая, но в то же время и наименее удобная для использования в доме и квартире, т.к. свет будет включаться только тогда, когда произойдет обнаружение. Второй вариант более удобный, потому что появляется возможность переключить цепь на обычный клавишный выключатель. В этом случае ток будет поступать в обход детектору, что позволит сделать освещение в комнате постоянным до тех пор, пока выключателем не разомкнуть цепь вручную.

Электрическая схема с магнитным пускателем применяется в том случае, если Вы решите подключить к детектору мощные источники света, к примеру, несколько прожекторов. Дело в том, что одной из характеристик датчика является номинальная мощность, которая чаще всего варьируется в пределах от 500 до 1000 Вт. Если суммарная мощность источников света больше, чем в характеристиках, нужно обязательно добавить в цепь магнитный пускатель.

Последняя схема подключения используется в том случае, если необходимо осуществлять наблюдение за просторным помещением или извилистым коридором. Связано это с тем, что максимальная зона действия обычного устройства не превышает 12 метров (дорогие современные модели могут обнаруживать объект и в пределах 20 метров). Если Вы захотите осуществлять контроль большой территории, к примеру, сада на даче, который будет подсвечиваться уличным фонарем, одного детектора не хватит и территория будет только частично под контролем. Такая же ситуация и с извилистым коридором, в котором Вы решите установить датчик движения для освещения. Каждый поворот это преграда, за которой контроль осуществляться не будет. Именно поэтому, чтобы происходило срабатывание, а соответственно и включение света, придется в нескольких точках осуществить подключение детекторов.

Сфера применения

Самые популярные сегодня уличные прожекторы с детекторами движения – диодные. Они самые экономные и долговечные. Используются они для освещения территории возле частных домов для оформления садово-паркового ландшафта. Светодиоды тут смотрятся лучше всего. Кроме того, используются для освещения:

  1. Пограничных территорий – как один из вариантов сигнализации.
  2. Промышленных объектов.
  3. Складов.
  4. Автостоянок.
  5. Других коммерческих объектов.

Столь широкое распространение можно пояснить многочисленными преимуществами прибора, среди них:

  • Долговечность, в особенности у моделей с диодами.
  • Простота монтажа.
  • Не требуют специального обслуживания.
  • Экономичность. Она достигается за счет включения только по необходимости, за что отвечает датчик движения и использования самого экономного на данный момент элемента освещения.
  • Устойчивость к негативным воздействиям внешней среды: шумы, вибрация, перепады температур, атмосферные осадки.
  • Возможность настройки под требуемые параметры.
  • Установка в любом месте, где есть прочное основание.

Базовые параметры датчика движения

Помимо изменяемых параметров у каждого датчика движения существует базовый набор, строго заданный производителем, это:

  • Ширина охвата.
  • Дальность действия.
  • Мощность применяемого светильника.
  • Способ установки.

Рассмотрим их особенности более подробно.

Ширина охвата

Современные датчики на движение различаются по углу обзора в широких пределах – от прямого угла до полного круга. Чтобы знать, как правильно настроить его в конкретных условиях, следует прибегнуть к следующим рекомендациям производителя:

  • Для общего охвата и расположения на столбе — 3600 по горизонтальной плоскости.
  • С той же целью, но на стене — 1800.
  • В бытовых условиях достаточно модели с углом по вертикали порядка 200.
  • На объектах повышенного контроля и в целях охраны применяются детекторы с шириной охвата в вертикальной плоскости около 1800.

Дальнобойность

Характеристика прибора указывается в метрах и определяет, на каком расстоянии от сенсора должен располагаться движущийся объект для его инициации. Для помещения его значение минимально — от 2 до 5–6 м, для улицы — до нескольких десятков метров. При этом чем дальше зона покрытия, тем выше вероятность ложных срабатываний, так как требуется весьма чувствительный детектор.

Мощность светильника

Датчик движения, как любой электротехнический прибор, способен пропускать тон заданного номинала. Поэтому подключение к нему ограничивается по суммарной мощности. Например, если прибор рассчитан на 100 Вт, к нему можно подсоединить не более двух ламп по 50 Вт или четырех по 25 Вт и так далее.

Способ монтажа

По способу установки и месту применения датчики движения имеют следующие модификации:

  • Корпусные. Выпускаются в стандартном виде и оснащаются специальным кронштейном для закрепления на стенке, столбе, потолочной поверхности или иной конструкции.
  • Встраиваемые. Изготавливаются в миниатюрной форме с возможностью скрытного монтажа в незаметных местах.

Кроме того, некоторые модели детекторов идут в едином корпусе со светильником. Это весьма удобно в небольших помещениях или общественных местах, когда раздельная установка детектора и лампочки не целесообразна, трудозатратна или не безопасна.

Какую лампу выбрать

Цветовая температура важна для внутреннего освещения

Выбор светильника с ДД зависит от места его применения. Для уличного освещения светильники  должны выдерживать перепады температур, атмосферные осадки. Ip уличного светильника начинается от ip50.

Внутри помещений важна мощность:  чем выше освещаемая площадь, тем больше мощность

Также стоит обратить внимание на:

  • световой поток или яркость;
  • ip не менее ip40;
  • цветовую температуру: теплую, нейтральную или холодную;
  • угол рассеивания: он должен быть максимальным, чтобы не ограничивать обзор ДД;
  • габариты (параметр важен при установке лампы в конкретный светильник);
  • параметры ДД: время до автоматического отключения, угол, дальность;
  • стоимость.

Один из критериев выбора: производитель. Приборы надежных мировых производителей стоят дороже, но прослужат дольше. Чтобы избежать подделок известных марок, стоит покупать продукцию в специализированных магазинах.

Качественные производители светильников с детектором движения

Китайский производитель Feron появился на рынке одним из первых. Его изделия характеризуются высоким световым потоком.

Немецкая фирма Steinel производит хорошие светильники с инфракрасными сенсорами. Также зарекомендовали себя фирмы Kanlux и Euroelectric.

Компания Hardt производит светильники в особом влаго-, пылезащитном исполнении. Они подходят для ЖКХ.

Для придомовых территорий и парковок лампы выпускает фирма Delux.

Назначение и принцип работы светильника

Любому человеку свойственна забывчивость, поэтому нет ничего удивительного в лампочке, работающей в пустом помещении. Уходя с работы, из дома вы можете забыть щелкнуть по выключателю, что приведет к незначительному росту энергетических затрат. Если же это происходит с достаточной периодичностью, то расходы существенно увеличатся. Самое простое решение данной проблемы — монтаж светодиодных светильников, способных работать в автоматическом режиме и отключаться в случае отсутствия в помещении человека.

Не менее актуально применение таких приборов для квартиры, где проживают пожилые люди, не способные пользоваться выключателями или не знающими их месторасположения. Из-за низкого роста до выключателей могут не дотягиваться дети. Вспомните, как родители ругали вас из-за не выключенной лампочки в туалете, ванной или своей комнате.

Качественные светильники с датчиком движения должны характеризоваться рядом особенностей:

отсутствие реакции на животных, включая кошек и собак;
вторичного срабатывания из-за того, что в комнате появился другой человек;
отключение происходит после того, как все люди покинут помещение;
возможность настройки временного интервала, что важно для проходных комнат (коридоров) — времени должно хватить на то, чтобы пройти из одного конца помещения в другой;
световой порог предотвращает включение лампы в дневное время суток (при необходимости игнорируется).

Выпускаются электрические приборы проводного или беспроводного типа. Дорогостоящие изделия включают датчик, регулирующий уровень освещения. Он блокирует включение в светлое время суток, задает яркость в зависимости от уровня естественного освещения в комнате.

Лампочки каждого типа имеют свои преимущества и недостатки. Лампы накаливания потребляют большое количество электроэнергии, люминесцентные опасны из-за находящейся в колбе ртути. Хоть светодиодные и не представляют угрозы, их существенным недостатком является высокая стоимость. Исходя из этого, запрещено размещать ртутные приборы в подъездах, на чердаках и других объектах ЖКХ: в случае механических повреждений ртуть попадет в окружающей среду и причинит вред здоровью человека, который в течение долгого времени мог не замечать поломку.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
