Как установить и настроить датчик движения для освещения

Регулировка ИК сенсора

Популярность ИК датчиков движения обоснована безопасностью и доступностью. Приборы фиксируют уровень инфракрасного излучения. При появлении в подконтрольной зоне объекта, чья температура отличается от окружающей среды, устройство посылает сигнал на включение освещения. Когда объект покидает контролируемый участок, датчик возвращает цепь в исходное состояние. Эффективность простого на первый взгляд процесса зависит от тщательной и кропотливой регулировки, которая производится опытным путем.

Чем можно регулировать детектор

Большинство промышленных устройств с инфракрасным сенсором оснащаются стандартным набором настроек, в число которых входят регуляторы чувствительности (SENS), освещенности (LUX) и времени задержки (TIME). Подконтрольный сектор зависит от угла установки, а дальность от индивидуальных характеристик прибора.

Угол установки

Перед тем, как настроить детектор движения, необходимо определиться с участком контроля. Для лучшей видимости прибор располагается на высоте. Стандартные крепления большинства моделей промышленного изготовления позволяют регулировать угол наклона в пределах от 15 до 50⁰. После достижения оптимального сектора обзора устройство фиксируется винтами.

Чувствительность

Недостаток инфракрасного сенсора движения заключается в реагировании на посторонние излучения, уменьшить влияние которых позволяет расположение вдали от предметов и установок, излучающих тепло. Регулировка порога чувствительности исключает ложные срабатывания, вызванные животными. Настройка начинается с минимального значения с постепенным увеличением параметра до получения наилучшего результата.

Освещенность

Настройка освещенности обеспечивает автоматическое включение уличного фонаря с наступлением темного времени суток. В качестве условий срабатывания могут быть выбраны сумерки или полная темнота, что обеспечивается плавным вращением соответствующего регулятора до момента включения.

Время задержки

В отличие от датчика присутствия, который активирует схему лишь в период нахождения объекта в его зоне контроля, сенсор движения подразумевает задержку выключения схемы. После срабатывания и включения фонаря, устройство работает в течение времени, которого достаточно для прохода зоны освещения. В зависимости от модели, время задержки регулируется в диапазоне от нескольких секунд до 120 минут.

Технические характеристики устройств

В технических характеристиках беспроводных моделей есть еще частота, на которой они работают и тип элементов питания

Технические характеристики указываются в технической документации (в паспорте), которая сопровождает любое техническое изделие, иначе вряд ли удастся подобрать необходимый прибор.

Угол обзора

Существуют изделия с различным углом обзора, как в вертикальной, так и в горизонтальной плоскости. Если необходимо защитить объект с различных сторон, то применяются датчики с углом обзора вплоть до 360 градусов. В случае крепления датчика на стене, достаточно устройства с углом обзора в 180 градусов. Если предполагается установить датчик на столбе, то лучше отдать предпочтение углу обзора в 360 градусов. В данном случае, все зависит от того, какую площадь и какой объект или группу объектов планируется защитить. При установке в квартире, для защиты отдельных комнат, выбирают датчики с меньшим углом обзора, порядка 90 градусов.

В зависимости от места установки и требуемой зоны обнаружения выбирают радиус обзора

При наличии в комнату одного входа, достаточно установки датчика с узким углом обзора, в противном случае приходится устанавливать несколько датчиков с узким углом обзора или один датчик с широким углом обзора. При этом следует помнить, что подобные датчики стоят недешево, поэтому всегда нужно ориентироваться на экономическую целесообразность.

Существует и такое понятие, как угол обзора по вертикали. В простых, недорогих моделях этот показатель составляет не больше 20 градусов. У более дорогих моделей этот показатель значительно выше и может составлять все 180 градусов. Подобные устройства применяются в охранных системах, где подобные затраты оправданы. В системах освещения достаточно самого простого и дешевого устройства. Главное, чтобы датчик был установлен на нужной высоте и включал освещение при определенных условиях.

Радиус действия

Дальность действия следует подбирать с запасом

Выбор датчика движения по дальности действия зависит от того, где он будет установлен: на улице или в помещении. Для помещений достаточно устройств с радиусом действия порядка 5-7 метров. В случае установки датчика во дворе или в другом месте, необходимо учитывать некоторые факторы, иначе возможны ложные срабатывания. Датчики с большим радиусом действия могут срабатывать при движении людей по улице, при появлении соседа в своем дворе и т. д. Поэтому в таких случаях лучше останавливать свой выбор на устройствах с минимальным радиусом действия.

Мощность подключаемых источников освещения

Мощность датчика следует расчитывать с запасом

Каждый датчик рассчитан на определенную мощность нагрузки, которую он может включать/выключать без аварийных режимов. В противном случае устройство просто выйдет из строя, так как не выдержат элементы управления.

В последнее время этот показатель не имеет столь критического значения, поскольку люди переходят на более экономные лампы, вроде энергосберегающих или диодных.

Способ крепления и выбор места установки

Чаще всего датчики крепят на стену

Датчики движения могут отличаться еще и способом крепления. Поэтому существуют:

  • Корпусные изделия, в виде небольшой коробочки с кронштейном. Такие модели крепятся:
  • На потолке.
  • На стене.
  • Встраиваемые модели, предназначенные для скрытой установки.

Такие модели отличаются тем, что имеют небольшие размеры, что позволяет их установить незаметно для окружающих.

Если необходимо просто включать/отключать освещение в нужном месте, то можно обойтись более дешевыми корпусными устройствами. Встраиваемые датчики в миниатюрном исполнении больше подойдут для охранных систем, тем более что они еще и дорогие.

Дополнительные возможности

Некоторые модели, в зависимости от назначения и условий эксплуатации, имеют дополнительные функции. К таким функциям следует отнести:

  • Порог чувствительности. Он реализован с помощью датчика освещенности, в виде фотореле. Особенно полезен этот датчик при установке устройства на улице. Эта функция необходима для того, чтобы устройство включало освещение только в темное время суток.
  • Защита от животных. Естественно, что в каждом частном дворе имеются коты и собаки. Функция необходима для того, чтобы уменьшить количество ложных срабатываний при движении животных. Если во дворе большая собака, то эта функция может и не действовать.
  • Задержка отключения. Устройства бывают разные, как с задержкой, так и без нее. В большинстве случаев эта функция регулируется. Достаточно неудобно, если человек часто перемещается в зоне действия датчика, при этом он также часто ее покидает, и датчик движения также часто включает и выключает освещение.

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1. Подготавливаем светильник к установке. В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4. Фиксируем корпус светильника с датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, примерно н а 5 — 7мм.

7. Подключаем провода, п омещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L .

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8. Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9. Устанавливаем плафон . У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Где и когда применяется?

Выключатель с датчиком движения очень удобен в тех случаях, когда объект заходит в незнакомое неосвещённое место. Ему не придётся впотьмах шарить рукой по стенам, пытаясь отыскать выключатель, и зажечь освещение. Как только человек появится в дверном проёме, произойдёт включение светильника.

Схема подключения датчика движения для освещения часто используется в следующих случаях:

  1. При входе в подъезды многоквартирных домов.
  2. В проходах и лестничных маршах, которые днём имеют естественное освещение, а в тёмное время требуют дополнительной подсветки.
  3. На лестницах, ведущих в подвалы.
  4. В гаражах, кладовых, в подвальных и другие хозяйственных постройках и помещениях, которые не освещаются естественным образом.
  5. На проходных лестничных пролётах и в коридорах, которые располагаются внутри здания и не имеют естественного освещения днём.
  6. В санузлах (именно в этом случае, выключатель с датчиком движения больше необходим для отключения света, потому что, как правило, уходя из санузла, особенно в общественных местах, многие забывают и не отключают освещение).

Если есть такая необходимость, можно установить датчик движения и настроить его одновременно на включение светильника и каких-то бытовых приборов (например, телевизора, вытяжного вентилятора в санузле, кондиционера).

Обратите внимание! Установленный выключатель с датчиком движения помимо того, что позволит чувствовать себя комфортно, ещё существенно сэкономит расход энергии и уменьшит сумму платежей.

Этапы сборки прибора

Датчик движения собирается в несколько приемов:

  1. от блока питания отрезается разъем. Далее мультиметром определяется жила с плюсовым зарядом;
  2. из перечисленных выше компонентов делают фотоприемник, соединяя их в схему.

Схема фотоприемника

Затем подключают лазерную указку к блоку питания:

  • припаивают к блоку два дополнительных провода;
  • протыкают шурупом водопроводную прокладку и помещают данную конструкцию в лазерную указку шляпкой вперед, так чтобы та уперлась в пружинный контакт.

Один из дополнительных проводов подсоединяют к шурупу, второй — помещают в щель между прокладкой и корпусом указки.

Рекомендации по установке снаружи здания

  • Прорисовка общей схемы расположения строений на участке, больших деревьев и других крупных объектов.
  • Нельзя устанавливать устройства в местах прямого солнечного воздействия, неблагоприятных погодных условий.
  • Установить так, чтобы исключить из зоны охвата крупные объекты, деревья, постройки.
  • Чтобы предотвратить ложные срабатывания, рекомендуется ограничить обширную зону действия с помощью небольшого наклона. Это уменьшит периметр отслеживания, снизив вероятность срабатывания на перемещения, никак не относящиеся к объекту.
  • Для четкой работы датчика необходимо периодически очищать его от пыли.

Датчик движения отличается широким спектром областей применения (автостоянки, охранные сигнализации, вентиляция и т.д.). Также эффективно применяется в сфере освещения. Обладает большим списком преимуществ, основные среди которых – экономия электроэнергии, удобство применения, приемлемая стоимость, гибкие настройки и др. Монтируется достаточно легко, просто. Техническая документация содержит инструкции, как подключить датчик движения. Также есть варианты подключения с осветительными группами, что скажется на разнообразии освещения в здании.

Схемы сборки

Это можно использовать и в системах сигнализации. Один из вариантов — это использование специального термовыключателя, который будет отключать кофеварку. Это объясняется дешевыми комплектующими, простой схемой сборки, отсутствием дополнительных сложных настроек, широким температурным диапазоном работы. Схемы сборки Микроволновый Для контроля открытых пространств и контроля наличия объектов в нужной зоне, существует емкостное реле.
Схема 3. Все работы ведутся только после снятия общего напряжения В.
Видео 2. Провод МГТФ используется для подключения датчика фторопластовая изоляция.
Подключение проводов делаем следующим образом: провод фазы питающего кабеля подключаем вместе с фазным проводом от датчика коричневый и белый.
Если Вам нужно провести ремонт, то все индикаторы, разбираются очень быстро и в основном проблема заключается в контактах, просто зачистите их.
Датчик неплохо отрабатывает движения, однако если движения очень медленные — он может не срабатывать.
Транзистор VT1 является высокочастотным генератором и по совместительству радио приемником.
Датчики движения ДД 009 и ДД 008 Специализированная и нестандартная схема подключения

Статья по теме: как открыть электролабораторию до 1000v

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

  • красный провод всегда идет на лампы:
  • к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
  • к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.

Виды датчиков


Датчики движения различными способами определяют появление объекта на контролируемой территории

В соответствии с используемым принципом формирования контрольного сигнала все датчики движения делятся на следующие типы:

  • Ультразвуковые чувствительные элементы (УЗ).
  • Радиочастотные приборы (РЧ).
  • Инфракрасные устройства (ИК).
  • Лазерные датчики.

В каждом из этих приборов используется свой вид излучения, регистрируемый чувствительным элементом. Первая разновидность реагирует на УЗ сигнал, отраженный от движущегося объекта, а вторая работает по тому же принципу, но уже в радиочастотном спектре.

Лазерные датчики реагируют на отраженный сигнал в диапазоне волн, соответствующих частоте накачки.


По своему назначению все эти изделия делятся на следующие виды:

  • охранные;
  • включатели освещения;
  • коммутаторы бытовых приборов.

Первый тип датчиков позволяет включать мощный прожектор, освещающий охраняемые территории перед домом или гаражом при проникновении на них постороннего лица. Модели второго типа управляют освещением рабочих участков, находящихся внутри помещений. Они включают свет при приближении человека к зоне сборника мусора, например, и отключают при его уходе. Датчики, управляющие работой бытовых приборов, срабатывают при приближении человека и подключают к сети электрочайник на кухне или телевизор в гостиной.

При выборе схемы самодельного чувствительного прибора обычно исходят из простоты ее реализации.

Настройка параметров

Если правильно выставить все параметры, то экономия электрической энергии может достигать 50 процентов. Это значительный показатель при современных тарифах на энергоносители. Как правило, на последних моделях датчиков движения устанавливаются три регулятора – LUX (DAY LIGHT), TIME, SENS.

LUX отвечает за настройку порога освещенности, TIME – время задержки отключения, SENS настраивает чувствительность срабатывания.

Угол установки

При установке ДД в помещении, как правило, его размещают в самой верхней точке в углу. Таким образом, получится достигнуть наиболее правильного расположения по отношению к площади, где будет самое интенсивное движение.

Если, к примеру, датчик устанавливается в прихожей, куда можно зайти сразу с нескольких комнат или кухни, то его направляют в ту сторону, в которой лучи будут охватывать максимальную территорию. Чтобы при появлении объекта из любого прохода сработала система оповещения путем замыкания сети. На улице место и высота установки могут быть разными. Но надо смотреть, чтобы в поле работы инфракрасных лучей не попадали ветки деревьев или другие объекты, на которые реагирование датчика не желательно.

Естественно, что есть и мертвые зоны, куда не рассеиваются лучи, и датчик не может реагировать. Но при правильной установке они минимальны и на работу прибора не влияют.

Чувствительность

Чтобы ДД реагировал предпочтительно только на людей, регулятор с надписью SENS желательно устанавливать на средние показатели, то есть между плюсом и минусом. При неправильной настройке свет будет включаться при перемещении маленьких объектов. По желанию диапазон можно разбить на несколько секторов по 45 градусов. Так создается площадь, на которой точнее происходит обнаружение. Каждый участок имеет специальный ограничитель.

Освещенность

Этот параметр настраивается с помощью регулятора LUX. Для ненужного срабатывания датчика в светлое время суток рекомендуется установить положение на максимум. Таким образом, порог замыкания контактов находится в режиме полной темноты, когда на улице ночь или помещение без окон. В более высокой ценовой категории есть ДД с установкой времени задержки выключения. Но если не хочется переплачивать, то можно установить дополнительно фотореле.

Время задержки

Диапазон реагирования на отключение выставляется исключительно по индивидуальному желанию. Обычно это период от 1 секунды до 10 минут. В рекомендациях специалистов указывается время 50–60 секунд.

Во время первого включения датчик движения среагирует, а затем произойдет отключение на время большее, чем будет выставлено в настройках. Но при следующем срабатывании таймер будет работать в правильном режиме, согласно установленным настройкам.

Какие неисправности возникают с таким оборудованием?

При использовании сигнализационного оборудования бывают такие ситуации, когда датчик движения перестает правильно работать. Оборудование может вовсе не срабатывать, или же работать неправильно, и это очень опасно, поскольку приводит к проблемам с работой охранной системы в целом.

Стандартные поломки можно выделить следующие:

  • при появлении движущихся объектов сигнализация не срабатывает, что особенно опасно и на эту проблему проверку нужно проводить для профилактики регулярно;
  • контакты выходного реле не переключаются, но датчик срабатывает, что приводит к отсутствию передачи сигнала на каком-то этапе;
  • датчик движения не выключается, даже если движущийся элемент выходит за пределы его зоны слежения, что приводит к проблеме работы всей системы охранной сигнализации;
  • появление ложных сигналов или самопроизвольные включения и отключения, что особенно раздражает или приводит к проблемам в работе и другого охранного оборудования.

Если это случается, ремонт откладывать недопустимо, поскольку это образует брешь в системе охранной сигнализации

Нужно понимать, что именно от этого может зависеть безопасность людей или имущества, потому очень важно своевременно проводить проверку работы систем слежения и датчиков в системе охраны здания. Если же ремонт невозможен или нет желания ремонтировать и восстанавливать оборудование, то нужно купить новое для восстановления функционала системы слежения и охраны здания или помещения

Принцип работы устройства

Любая сигнализация действует на принципе контроля определенного периметра. Специальными датчиками регистрируют перемещения. Тревожный сигнал передается на пульт охраны. Дублирующее сообщение отправляется владельцу квартиры, иного объекта недвижимости. С помощью блока GSM обеспечивают защищенный канал связи. Подключением аккумуляторной батареи поддерживают работоспособность при авариях (намеренном отсоединении) штатного электропитания.

К сведению. Специализированные системы дополняют пожарной сигнализацией. В этом варианте дополнительное оповещение получает дежурный сотрудник МЧС.

Аналогичное конструкторское решение, но без сообщения пользователю и дежурным службам используют для автоматизации регулярных операций. Типичный пример – освещение темного тамбура. Установленная самоделка будет включать свет только при необходимости. Стоимость деталей намного меньше затрат на сэкономленное электричество. Не следует забывать о дополнительных удобствах. Подобный датчик можно применить для автоматического открывания ворот при выезде на автомобиле с территории личного земельного участка.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Какие ДД для регулировки освещения лучше

По принципу регистрации движения датчики разделяются на три вида, это детекторы:

  • ультразвуковые;
  • микроволновые;
  • инфракрасные.

Ультразвуковые

ДД используют для фиксации движения объекта наблюдения путём восприятия отражённой волны в УКВ диапазоне. Датчиком распространяются в зоне контроля звуковые волны с частотой от 20 до 60 кГц. Детектор улавливает отражённые сигналы и сравнивает их характеристики с исходящим сигналом. В случае расхождения параметров срабатывает сигнальное устройство ДД.

Ультразвуковые приборы нечувствительны к температуре и влажности окружающей среды. Они невосприимчивы к тепловому фону объекта и распугивают насекомых и мелких животных, которые слышат ультразвук. Тем не менее, ДД могут не среагировать на неспешно идущего человека. Это является существенным минусом в применении приборов в охранных системах квартир и частных домов.

Микроволновые

В отличие от ультразвуковых приборов, эти датчики излучают электромагнитные импульсы с частотой 5,8 ГГЦ. Принцип действия аналогичен работе радиолокационной станции (РЛС). Датчик излучает электромагнитные волны в определенном секторе пространства. При отсутствии движения отражённый сигнал сравнивается с исходным импульсом. Если частота отражённого сигнала стабильна, прибор будет находиться в режиме ожидания. В противном случае ДД срабатывает, фиксируя перемещение какого-либо тела.

Недостатком микроволновых датчиков является то, что электромагнитное излучение может нанести вред здоровью человека и животных. Поэтому ДД такого типа применяют в автоматизированных системах, где присутствие людей исключено.

Инфракрасные

Работа инфракрасного датчика (ИДД) построена на регистрации изменений теплового фона окружающего пространства. Все живые организмы излучают тепло в инфракрасном диапазоне. Основной частью ИДД является пироэлектрический элемент (линза Френеля).

При изменении теплового фона контролируемой зоны концентрированные отражённые ИК лучи изменяют потенциал электрического поля линзы. Вследствие этого срабатывает реле, которое замыкает цепь питания сигнального устройства и приборов освещения.

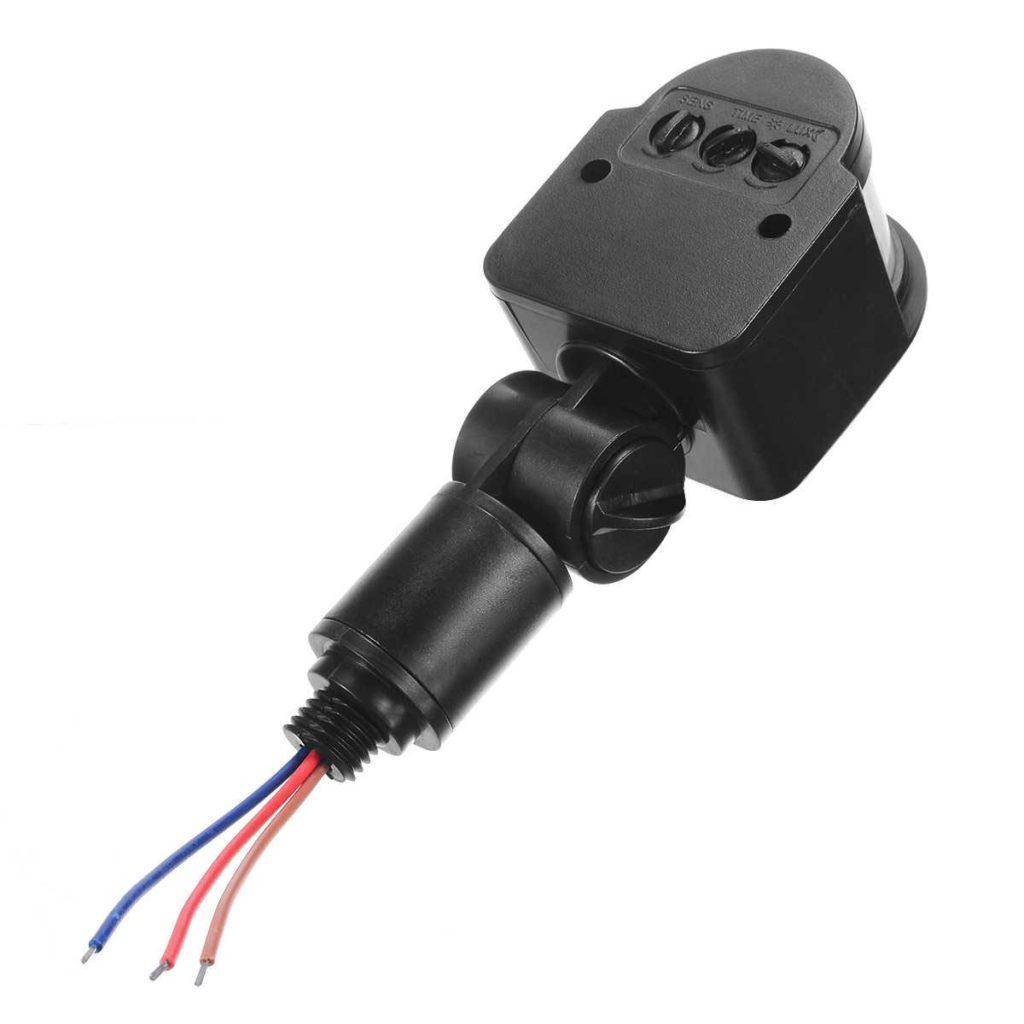

Принцип работы ИДД

Обратите внимание! Из всего вышесказанного можно сделать вывод о том, что оптимальным вариантом прибора в качестве регулятора режимов освещения является инфракрасный датчик движения. Это интересно: Почему может мигать светодиодная лента и как это устранить — изучаем основательно

Это интересно: Почему может мигать светодиодная лента и как это устранить — изучаем основательно

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
