Схема подключения датчика движения: к лампочке для освещения , с выключателем

Как настроить ДД для освещения? 3 главных правила

Корректная работа датчика зависит как от правильной схемы подключения, так и от верного выбора его размещения. Но чтобы избежать ложных срабатываний устройства, нужно соблюсти правила:

В контролируемой зоне не должны находиться отопительные приборы и устройства с электромагнитным излучением;
На устройство не должен попадать поток воздуха от системы кондиционирования или вентилятора;
Исключить попадание на корпус прямого солнечного света.

Но бывают и другие причины сбоя работы оборудования. Например, если в семье есть животное, то каждый раз, когда будет им пересекаться зона действия прибора, свет будет включаться. В этом случае регулируется чувствительность датчика и устанавливается минимальное значение для подачи тревоги, или приобретается другая модель, имеющая функцию игнорирования объектов с весом менее 25 кг.

Настройка 3-х основных параметров

Современные ДД регулируют чувствительность, угол обзора, освещенность и время задержки отключения света. Правильно настроенные параметры значительно экономят расходы на электроэнергию. В старых устройствах есть возможность регулировать только два параметра: время отключения и чувствительность или время отключения и освещенность.

Настройку оборудования нужно начинать с регулировки угла обзора. Современные модели оснащены специальными детекторами, закрепленными на шарнирах. Эти элементы нужно установить так, чтобы направление инфракрасных лучей охватывало наибольшую площадь помещения. Здесь учитывается не только угол установки, но и высота расположения устройства.

Далее настраивается чувствительность. На корпусе он обозначается клавишей «SENS». Регулирование происходит в диапазоне от минимального до максимального показателя. Это наиболее сложный этап в настройке прибора — нужно отрегулировать работу датчика, чтобы он не срабатывал на животных, но включал свет при появлении человека.

Следующий шаг — настройка порога освещенности. Клавиша «LUX» регулирует ДД на включение света при наступлении темноты. Рекомендуется поставить клавишу на максимальное положение и отрегулировать сенсор в вечернее время.

Заключительным этапом идет регулировка задержки включения. Время настраивается клавишей «TIME», работающей в диапазоне от 5 до 10 секунд. Настройка осуществляется индивидуально для каждого пользователя, учитывая его пожелания.

Как отрегулировать датчик движения для освещения в подъезде: 15/30

Схема монтажа и правила регулировки работы ДД, установленных в подъезде, те же, что и для устройств, предназначенных для жилых помещений. Разница лишь в том, что большая площадь лестничной площадки может быть не полностью охвачена зоной приема сигнала оборудования. В этом случае потребуется монтаж дополнительных датчиков, подключенных напрямую к фазе и нулю. Лампочка соединяется с фазой через провод.

Правильно настроенный датчик движения, установленных в подъезде, имеет радиус действия 6 – 8 метров. Угол обзора выставляется, учитывая размеры лестничной площадки, но чаще всего 15° по вертикали и до 30° по горизонтали.

Как проверить ДД для освещения: цель — 0 ложных сигналов

Во время эксплуатации устройства владельцы могут сталкиваться с ситуациями, когда оборудование неправильно работает или происходит ложное срабатывание.

Для настройки необходимых параметров нужно дождаться такой интенсивности естественного света, при котором датчик будет срабатывать и включать свет. Поворачивая регулятор LUX, находим то положение, при котором будет включаться лампочка.

Если устройство не реагирует на присутствие человека в контролируемой зоне, то нужно увеличить уровень чувствительности. А в случае ложного включения освещения без обнаружения человека, порог чувствительности нужно снизить.

Ответы на 5 часто задаваемых вопросов

1 вопрос. При подключении ДД в ванной происходит самопроизвольное срабатывание устройства. В чем причина?

Ответ. Слишком близко расположена лампа. Можно ее заменить на модель с матовой поверхностью.

2 вопрос. Приобрел модель с принудительной кнопкой включения. Подключил оборудование по рекомендуемой схеме. Кнопка функционирует, а датчик – нет. Что делать?

Ответ. Наверное были неправильно подключены провода питания к устройству. Возможно, не задействована или перепутана клемма к «нагрузке» на ДД.

3 вопрос. Если поменять галогенный осветительный прибор на 300 ватт, подключенный к ДД, на диодный с мощностью 50 ватт, то будет ли функционировать такая схема?

Ответ. Будет, если подключение производится по всем правилам.

4 вопрос. По периметру дома установил 5 прожекторов и 5 ДД. Как заставить лампы включаться по отдельности.

Ответ. Вероятно вся коммутация была собрана в одной коробке. Вокруг дома проходит 3-х жильный провод и нагрузка была подключена одновременно ко всем лампам. Поэтому при срабатывании одного датчика зажигаются все лампы одновременно.

5 вопрос. Можно ли использовать пластиковые дюбели для монтажа ДД?

Ответ. Можно, но нужно учитывать, что такое крепление не долговечно.

Разновидности

Классификация датчиков движения происходит по сенсору. Каждый из видов устройств работает на определенном физическом законе, но итог одинаков. Существуют акустические, инфракрасные, ультразвуковые и микроволновые сенсоры.

Акустические

Акустический датчик движения срабатывает на звуковые волны – звук открывающейся двери, стук каблуков и на другие резкие хлопки. Подобные приборы используются в коридорах и в дополнение к другим сенсорам. В одиночку ставить в частном доме не рекомендуется.

Инфракрасные

Эти датчики движения самые популярные, так как стоят недорого, обладают широким углом обзора и просты в регулировке.

Инфракрасные датчики движения реагируют на тепло человека. Недостаток – могут реагировать на тепло животных или нагретые радиаторы.

Настройка таких приборов проводиться аккуратно, лучше мастером, чтобы в зону действия не попадали отопительные приборы и трубы.

Ультразвуковые

Действуют на движение объекта. Ультразвуковые сенсоры похожи по физике работы на микроволновые датчики, различие в длинах волн, на которых работают приборы. Применяются редко, из за негативного влияния на здоровье человека.

На такое излучение часто реагируют животные, человек почувствовать воздействие не может.

Микроволновые

Микроволновые датчики реагируют на движение человека или животного. Чувствительные сенсоры применяют в охранной системе, за реакцию даже на движение за стеной или перегородкой. Такой тип выключателей нельзя использовать дома, они больше подходят для открытых территорий, парковок. Недостаток – малый радиус видимости, для контроля над большой территорией придется установить много датчиков.

Существует особый вид датчиков – это комбинированные устройства. В них сочетается несколько способов детекции. Надежны, но стоят дорого.

Стоимость датчиков движения

Планируя установить приборы для слежения в жилых помещениях, пользователи часто задумываются о целесообразности дополнительных расходов. Стоимость самых простых устройств начинается от 300…350 рублей, при этом на китайских сайтах можно найти и более дешевые варианты (особенно при оптовой закупке или совместных покупках). Относительно качественные изделия с возможностью регулировки рабочих параметров, удобным монтажом и достаточной чувствительностью стоят 700…2000 рублей, причем беспроводные (на батарейках) приборы имеют стоимость на 10..50% выше проводных аналогов.

Тонкости выбора осветительного оборудования и места установки

Более современным и экономным методом подачи света для лестничных маршей являются светодиоды. У них срок эксплуатации около 20 лет, они экономно расходуют энергоресурсы, быстро и легко устанавливаются. Обычные лампы для этой цели используются реже.

Выбирая систему сенсоров учитывают:

протяженность участка;
наличие иных осветительных приборов;
материал ступеней и стен;
величину тока, расход электроэнергии на другие приборы;
температуру и влажность в месте монтажа.

При покупке датчика включения света для лестницы учитывают место установки (стены, потолок, ступени), угол обзора, питание устройства, возможность регулировки работы прибора.

При выборе сенсора, изучают тип устройства и механизм действия, принцип работы и схемы оборудования. Существуют встроенные и накладные механизмы, а также проводные и беспроводные устройства.

Беспроводная подсветка с датчиком движения быстро монтируется, для ее установки не прокладывают провода, не подключают к общей системе питания. Такой вариант удобный для отдаленных объектов. Проводные устройства нуждаются в подключении к блоку питания, для этого прокладывают провода и подсоединяют к общему электропитанию.

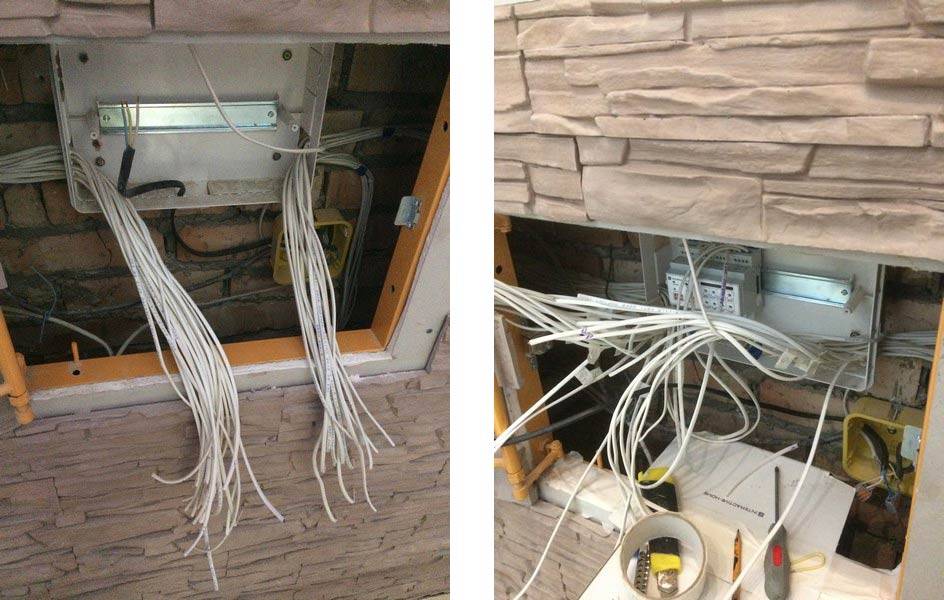

Монтажный короб

В продаже представлены сенсоры движения:

ультразвуковые и звуковые (их не монтируют в местах с повышенным уровнем шума);
инфракрасные (не работают в местах нахождения отопительных приборов);
радиоволновые (нельзя устанавливать возле занавесок и штор, вблизи ламп дневного света со стартерами, на тонких стенах).

Исходя из перечисленных условий, выбирают систему для включения освещения на пролетах.

Разновидности датчиков движения

Назначение подобных детекторов может быть различным, и зависит от того, с какими приборами они сопряжены:

Охрана. В случае обнаружения движения на охраняемой территории, датчик включает тревожную сигнализацию.
Видеорегистрация. Подключение детекторов движения к системе видеофиксации позволяет сэкономить объёмы памяти на записывающих устройствах, включая камеры лишь при появлении движущегося объекта.
Освещение. Наиболее часто встречающаяся функция сенсоров движения, это включение и отключение осветительных приборов. Подключение датчика позволяет сэкономить расход электроэнергии и эксплуатационный ресурс ламп.
Климатические системы. Датчики могут интегрироваться и с приборами, отвечающими за комфортный микроклимат в помещении. Например, при входе человека в комнату включаются вентиляция, обогрев или кондиционер.

Общий принцип действия данных приборов состоит в использовании различных волн и улавливании их отражения. По своему устройству датчики могут состоять из двух отдельно работающих компонентов – активной и пассивной части. Активная испускает лучи в пространство, а пассивная принимает и анализирует их отражение. Обычно они устанавливаются друг напротив друга, чтобы испускаемый луч беспрепятственно доходил до приёмника. При попадании между ними движущегося объекта, луч прерывается, и происходит срабатывание детектора.

Другой вариант датчика движения – комбинированный, в корпусе которого одновременно располагается и излучатель, и приёмник-анализатор. Статичные предметы отражают излучённые волны в неизменном порядке, а при появлении в поле зрения датчика передвигающегося объекта, отражения становятся хаотичными. Это сразу же фиксируется датчиком, и он отдаёт команду на сработку сигнализации или включение освещения.

По способу сопряжения сенсора с другими приборами (освещение, видеокамера, сигнализация) устройства фиксации движения бывают:

Проводные. Информация от них поступает по отдельно подведённой линии проводов.
Беспроводными. Данные с детектора передаются при помощи радиоволн, GPS или WiFi-соединения.

В работе устройства могут использоваться различные типы волн. По этому показателю все сенсоры фиксации движения разделяются на несколько типов:

Фотоэлектрические. В основе их лежат излучатель и фотоэлемент, испускающие и улавливающие оптические лучи в видимом диапазоне.
Ультразвуковые. В таких приборах в качестве рабочего излучения применяются ультразвуковые волны.
Микроволновые. Детектор излучает электромагнитные волны сверхвысокой частоты.
Томографические. Подобные приборы испускают радиоволны в различных диапазонах и анализируют их отражение от окружающих объектов.
Инфракрасные. ИК-датчики способны улавливать тепловое излучение, и реагировать на него. Благодаря этому, освещение не будет автоматически включаться при покачивании кустов от ветра, либо при колыхании сквозняком штор в помещении.

Инфракрасные датчики на сегодня являются самым распространённым типом детекторов движения. На них приходится более половины всего выпускаемого и продаваемого объёма таких устройств. Поэтому, далее мы будем именно на примере ИК-детектора рассмотрим, как подключить датчик движения на лампочку своими руками.

Внешняя поверхность их состоит из множества отдельных линз, фокусирующих ИК-излучение из окружающего пространства на принимающий элемент, установленный внутри прибора. Каждая из линз имеет свою зону ответственности, и когда там появляется движение, уровень ИК-излучения растёт. Это позволяет анализатору определять, в какой части отслеживаемой прибором зоны появился человек.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Возможные проблемы и их решение

Если датчик исправно включает свет, но с выключением возникают проблемы, первым делом нужно проверить переключатель задержки освещения. Возможно, TIME-регулятор настроен на максимальное время работы, из-за чего интервалы между срабатываниями слишком маленькие: светильник не успевает выключиться.

Совет! Возможно, имеет место недостаточная чувствительность детектора или неправильная настройка LUX-параметра. Нужно выкрутить ручки на максимум, проверить исправность устройства.

Вариант расположения TIME и LUX

Неверно выбрано место установки

Для правильной установки прибора необходимо учитывать принцип его работы: ИК датчик отлично реагирует на движения «мимо», но может не сработать при движении на него, а ультразвуковые и микроволновые воспринимают движение «на себя».

Если между прибором и зоной действия находится какой-либо предмет, это также становится причиной осечек: необходимо убрать препятствия перед излучателем. Иногда электроприборы дают ложные срабатывания, когда находятся на близком расстоянии от светильника. Если замечена такая проблема, необходимо разместить лампу немного дальше.

Совет! Инфракрасные детекторы реагируют на любой предмет, излучающий тепло. Поэтому стоит осмотреть помещение на наличие обогревательных приборов.

Технологии отслеживания движений

Перегорание лампы

Если устройство абсолютно не реагирует на попадание объекта в зону, причиной чаще всего оказывается обычное перегорание лампы. Перед установкой следует проверить лампочку в другом светильнике.

Неисправности проводки

Когда все возможные причины неполадок проверены, но датчик все равно не запускается, нужно прозвонить мультиметром все участки цепи. Если проблема в проводке, требуется обесточить систему и заново подключить устройство.

Важно! Иногда проблема кроется в соединении провода с клеммным блоком. Из-за попадания пыли и мусора провод окисляется, и детектор перестает работать. Нужно очистить кабель от окисления, конец опрессовать НШВИ

Нужно очистить кабель от окисления, конец опрессовать НШВИ.

НШВИ наконечники

Брак и неправильные условия эксплуатации

Случается, что причина неполадок кроется в самом устройстве: заводской брак либо повреждение во время транспортировки (характерно для дешевых устройств с низкой степенью защиты). Если датчик не обладает хорошей защитой от влаги, но его разместили на открытом для воды месте (на улице защитного козырька, в ванной), то внутрь могла попасть вода, из-за чего электроприбор выйдет из строя.

Совет! Перед покупкой нужно всегда осматривать детектор на наличие видимых повреждений, если возможно, то лучше проверить его работоспособность в магазине. Нельзя выкидывать гарантийные талоны и коробки от техники: при неполадках можно будет заменить устройство по гарантии.

Упаковка датчика движения

Не нужно быть мастером, чтобы понять, как правильно подключить датчик движения для автоматического включения света: достаточно следовать простым инструкциям по эксплуатации и настройке прибора. Датчик движения может сэкономить до 50% электроэнергии, что вкупе с удобством применения многократно окупит стоимость устройства.
