Какой датчик движения для включения света лучше выбрать для улицы

Схемы подключения уличных датчиков движения

Мощные потребители: трансформаторы, контакторы, люминесцентные лампы наводят в сети электропитания напряжение индукции. Этого уровня бывает достаточно для ложного срабатывания датчика.

Для предотвращения такого эффекта используется RC-компенсатор. Его подключают параллельно нагрузке и располагают ближе к возможным источникам помех.

Для расширения зоны управления светильниками, два уличных датчика движения включают параллельно. Независимо от того какой датчик сработает, на нагрузку подается напряжение. По этой схеме, кроме освещения, можно дополнительно включать кондиционер, вентиляцию и другое оборудование.

Когда возникает необходимость принудительного включения освещения, это делается с помощью внешнего выключателя

Важно, при таком подключении помнить, что датчик не сможет выключить светильники сам, когда освещение включено от выключателя

Данную схему лучше использовать в редких случаях, т.к. всегда остается человеческий фактор. Лучше использовать программные возможности датчика.

Чтобы запустить некоторые функции, необходимо от датчика кратковременно отключить сетевое напряжение. Для этого в разрыв фазного проводника устанавливают кнопку с нормально замкнутыми контактами.

Разновидности ревунов и датчиков

Понятно, что полная и максимально достоверная информация указана лишь в руководстве по эксплуатации. Однако при выборе нужно знать об особенностях сигнализаций-ревунов разных типов. Итак, зачастую в продаже встречаются следующие модели:

  1. Простейшие. Отличаются простым монтажом и доступной стоимостью. Используется исключительно звуковой эффект.
  2. Приборы, оснащенные световыми индикаторами. Такое оборудование не только издает сильный шум при работе, но и выделяет свет, позволяя увидеть систему издалека.
  3. Самое современное решение — сигнализация GSM. При проникновении злоумышленников на дачу подобное оборудование незамедлительно отсылает соответствующее сообщение на сотовый телефон владельца, который может сразу же позвонить в полицию или сторожу.

Выбор того или иного варианта зависит от личных предпочтений, особенностей участка и финансовых возможностей. Также нужно учитывать конструктивные особенности приборов. К примеру, дачные домики с дверьми и окнами рекомендуется оборудовать датчиками открытия.

Датчики — это своеобразное звено всей системы, которое реагирует на проникновение в помещение. Они могут быть нескольких разновидностей:

  1. Датчик вибрационного воздействия фиксируется на вертикальной плоскости и реагирует на изменения положения объектов. Он зачастую применяется для предотвращения несанкционированного доступа на дачу через оконные стекла и проломы в стенах.
  2. Датчики, реагирующие на разбитие окон, фиксируются на стеклах. Они могут одновременно учитывать наличие и вибрации, и звука.
  3. Датчики на разрыв (герконовые) продаются в паре — одно устройство прикрепляется непосредственно к двери, другое — на дверной короб. Система активируется в той ситуации, если устройства начинают друг от друга удаляться.
  4. ИК-датчик. Любое движение в помещении обуславливает колебания инфракрасного фона. Именно на этом принципе и основывается работа датчика движения. По сути, воспользовавшись таким прибором, можно заменить все другие разновидности датчиков.

Конечно, отзывы дачников относительно сигнализаций-ревунов противоречивы. Больше всего пользователи жалуются на системы китайского производства. У такого оборудования датчики нередко срабатывают без причины, а блок управления время от времени дает сбои. Потому эти приборы лучше приобретать у проверенных поставщиков или непосредственно у производителя.

То есть хозяин дачи даже может понести ответственность за причинение вреда жизни или здоровью злоумышленника.

Ультразвуковой датчик движения

Ультразвуковой прибор — излучает волны, невосприимчивые человеком. Устройства могут улавливать такие изменения, за счет внутреннего генератора. При движении в зоне охвата прибора объекта излучаемые волны отражаются, и это фиксируется прибором. В итоге включается реле и подключается внешнее оборудование.

Преимущества ультразвуковых приборов:

  • не реагируют на погодные явления;
  • действуют на все объекты;
  • независимые от показателей температуры;
  • за счет проводного питания обеспечивается непрерывная работа датчика.

Недостатки:

  • у домашних животных датчик вызывает дискомфорт (реакция на ультразвук);
  • дальность действия прибора с ограничениями;
  • возможность ложных срабатываний на объекты далеко за пределами зоны охвата.

Разнообразие ультразвуковых датчиков движения.

Базовые параметры датчика движения

Помимо изменяемых параметров у каждого датчика движения существует базовый набор, строго заданный производителем, это:

  • Ширина охвата.
  • Дальность действия.
  • Мощность применяемого светильника.
  • Способ установки.

Рассмотрим их особенности более подробно.

Ширина охвата

Современные датчики на движение различаются по углу обзора в широких пределах – от прямого угла до полного круга. Чтобы знать, как правильно настроить его в конкретных условиях, следует прибегнуть к следующим рекомендациям производителя:

  • Для общего охвата и расположения на столбе — 3600 по горизонтальной плоскости.
  • С той же целью, но на стене — 1800.
  • В бытовых условиях достаточно модели с углом по вертикали порядка 200.
  • На объектах повышенного контроля и в целях охраны применяются детекторы с шириной охвата в вертикальной плоскости около 1800.

Дальнобойность

Характеристика прибора указывается в метрах и определяет, на каком расстоянии от сенсора должен располагаться движущийся объект для его инициации. Для помещения его значение минимально — от 2 до 5–6 м, для улицы — до нескольких десятков метров. При этом чем дальше зона покрытия, тем выше вероятность ложных срабатываний, так как требуется весьма чувствительный детектор.

Мощность светильника

Датчик движения, как любой электротехнический прибор, способен пропускать тон заданного номинала. Поэтому подключение к нему ограничивается по суммарной мощности. Например, если прибор рассчитан на 100 Вт, к нему можно подсоединить не более двух ламп по 50 Вт или четырех по 25 Вт и так далее.

Способ монтажа

По способу установки и месту применения датчики движения имеют следующие модификации:

  • Корпусные. Выпускаются в стандартном виде и оснащаются специальным кронштейном для закрепления на стенке, столбе, потолочной поверхности или иной конструкции.
  • Встраиваемые. Изготавливаются в миниатюрной форме с возможностью скрытного монтажа в незаметных местах.

Кроме того, некоторые модели детекторов идут в едином корпусе со светильником. Это весьма удобно в небольших помещениях или общественных местах, когда раздельная установка детектора и лампочки не целесообразна, трудозатратна или не безопасна.

https://youtube.com/watch?v=yIS5pfvPCGc

Виды датчиков

Отличаются элементом реагирования. Для каждой схемы подбираются устройства, максимально обеспечивающие распознавание и мгновенно подающие сигнал. Поэтому чаще в сигнализации используются несколько видов.

  1. Инфракрасные датчики включают работу трех составляющих:

    • Оптической системы, формирующей движущий элемент.
    • Пироприемника, улавливающего тепловые волны человека.
    • Обрабатывающего блока, распознающего движущийся объект на фоне естественных помех. Инфракрасные устройства являются самыми популярными в современных охранных системах сигнализации. Используются для контроля внутри помещений и придомовой территории. При установке необходимо учитывать влияние на работу прибора солнечных лучей. Эксплуатация инфракрасных устройств совершенно безопасна для здоровья людей, так как в рабочем состоянии не воспроизводит вредных излучений.
  2. Ультразвуковые модели оснащены генератором звуковых волн, сканирующие объекты в радиусе действия и передающие сигнал в приёмник. Любые изменения между излучаемыми и принимаемыми волнами способствуют срабатыванию чувствительного элемента и подаче сигнала на контрольную панель. Ультразвуковые устройства эффективно используются в помещениях сложной конфигурации, где трудно контролировать слепые зоны, и автомобильной промышленности. Преимуществом приборов этого вида считается устойчивость к изменениям температуры, влажности и других атмосферных воздействий.
  3. Микроволновые датчики способны охватывать зону контроля с тонкими перегородками из дерева, стекла и даже гипса. Излучаемые электромагнитные волны мгновенно сигнализирует о приближении токопроводящего объекта. Высокая степень улавливания способна реагировать даже на малоподвижные перемещения. Компактные габариты приборов вписываются в любой интерьер. Однако не следует забывать об опасном воздействии СВЧ волн на здоровье людей. Внутри помещения лучше устанавливать устройства с малой мощностью.
  4. Комбинированные модели сочетают в одном приборе несколько элементов реагирования, что обеспечивает высокую степень надёжности. Чувствительность и обработка информации через микропроцессор сводят к минимуму ложные срабатывания тревоги. Чаще используется комбинация микроволн и инфракрасного излучения.

Сфера применения

Датчики движения для охраны периметра и включения освещения, активно используются в разных местах:

  • в частных владениях и на их территории;
  • вблизи административных и общественных зданий;
  • на уличных парковках;
  • в гаражных кооперативах;
  • в парках и скверах;
  • на городских улицах;
  • на складских или производственных площадях.

В основном приборы устанавливают в двух зонах:

  1. На входе.
    Обычно датчик движения устанавливают на улицу вблизи со въездом на площадку или перед дверью на крыльце. Оно реагирует на людей и автомобили, которые приближаются. На входных группах в систему добавляют фотореле (как это сделать вы можете узнать в статье: схема подключения фотореле), которое не дает прибору срабатывать в светлое время суток.
  2. По периметру территории.
    Устройство реагирует, когда объект пересекает границу. Такая система используется для обеспечения безопасности: во-первых, сразу будет видно, что на участок кто-то проник, во-вторых, это отпугивает посторонних. На таких приборах зачастую устанавливают задержку отключения (то есть время, в течение которого лампы не будут гаснуть после срабатывания).

То, где использовать датчик движения, во многом зависит от цели его установки.

Как выбрать датчик движения

Датчик движения для включения света обладает большим списком характеристик, как и любое другое электронное устройство. При выборе прибора их нужно учитывать, чтобы устройство корректно покрывало потребности пользователя.

Параметры также отличаются в зависимости от предназначения датчиков движения — использование в системах безопасности или инфракрасный прибор, который отвечает за включение света. Первые работают в сетях с напряжением до 24 В и совершенно не предназначены для коммутации больших токов.

Основные характеристики, на которые нужно обратить внимание при покупке:

Угол обзора и дальность зоны захвата. В системах безопасности, как правило, показатели колеблются в пределах 60–90 градусов и 10–15 метрах. Инфракрасные детекторы, которые устанавливаются по периметру территории, имеют особую конструкцию, за счет чего показатели могут значительно вырасти — дальность зоны захвата достигает 120–150 метров. Угол обзора в этом случае также будет больше. Линейный датчик способен захватить длинную и узкую область (такие приборы актуальны для мониторинга периметра).
Чувствительность

Для многих пользователей может быть важно, чтобы датчик для уличного освещения не реагировал на домашних любимцев. У прибора должна быть предусмотрена возможность настройки во избежание ложных срабатываний.

Также при выборе того, какую модель лучше купить, стоит учитывать скорость срабатывания (чем она меньше, тем лучше) и время работы после срабатывания.

Основные виды по способу передачи сигнала

Порядок передачи сигнала от подобных устройств может существенно отличаться. Существующие разновидности датчиков можно условно разделить на две большие группы:

  • проводные;
  • беспроводные.

Уже по названию можно понять, каким образом осуществляется передача сигнала в каждом конкретном случае. При этом каждый вариант имеет свои особенности, которые следует проанализировать при выборе подходящего устройства.

Проводные

Важное преимущество проводных датчиков — доступность. По данному параметру они существенно уступают беспроводным аналогам. Кроме того, они имеют достаточно широкую область применения

Благодаря продуманному конструктивному исполнению, они не только полностью совместимы между собой, но и с различными приемно-контрольными устройствами. Обеспечивают стабильную передачу сигнала в любых условиях. Способны прослужить долго при правильном и своевременном техническом обслуживании

Кроме того, они имеют достаточно широкую область применения. Благодаря продуманному конструктивному исполнению, они не только полностью совместимы между собой, но и с различными приемно-контрольными устройствами. Обеспечивают стабильную передачу сигнала в любых условиях. Способны прослужить долго при правильном и своевременном техническом обслуживании.

Проводные модели не нуждаются в настройке. Достаточно подключить прибор к системе, чтобы он начал работать. Исключение составляют адресные устройства, с которыми можно будет познакомиться ниже.

Монтаж проводных датчиков может осуществляться:

  • Открыто. Менее затратный вариант, но в процессе эксплуатации придется столкнуться с тем, что провода будут находиться на виду;
  • Скрыто. Выбор тех, кто хочет сохранить интерьер квартиры или дома в неизменном виде. В процессе монтажа придется столкнуть с тем, что надо будет подумать, каким образом проложить провода, чтобы они позволили соединить все элементы системы и остались незаметными для окружающих.

Независимо от выбранного способа монтажа, стоит быть готовым к тому, что в процессе эксплуатации могут возникнуть проблемы в местах соединения отдельных проводов. Причин для появления данного явления достаточно много, однако, в случае открытого способа соединения устранить неисправность будет намного проще.

Беспроводные

У таких датчиков охранной сигнализации для передачи сигнала используется определенный радиоканал. Они работают от встроенной батареи. Именно поэтому большинство пользователей делает выбор в пользу подобных устройств. Отсутствие проводов значительно упрощает выполнение монтажных работ. Сокращаются сроки, уменьшаются затраты и при этом нет риска нарушения целостности интерьера.

Несмотря на очевидные достоинства, беспроводные модели имеют ряд существенных недостатков:

  • Необходимость отслеживания состояния элементов питания и при необходимости производить их замену;
  • Чувствительность к внешнему электромагнитному воздействию;
  • Возможность передачи сигнала в ограниченном радиусе действия;
  • Сложность совмещения с другими подобными устройствами;
  • Более высокая стоимость по сравнению с проводными аналогами. Цена может отличаться в 3 раза.

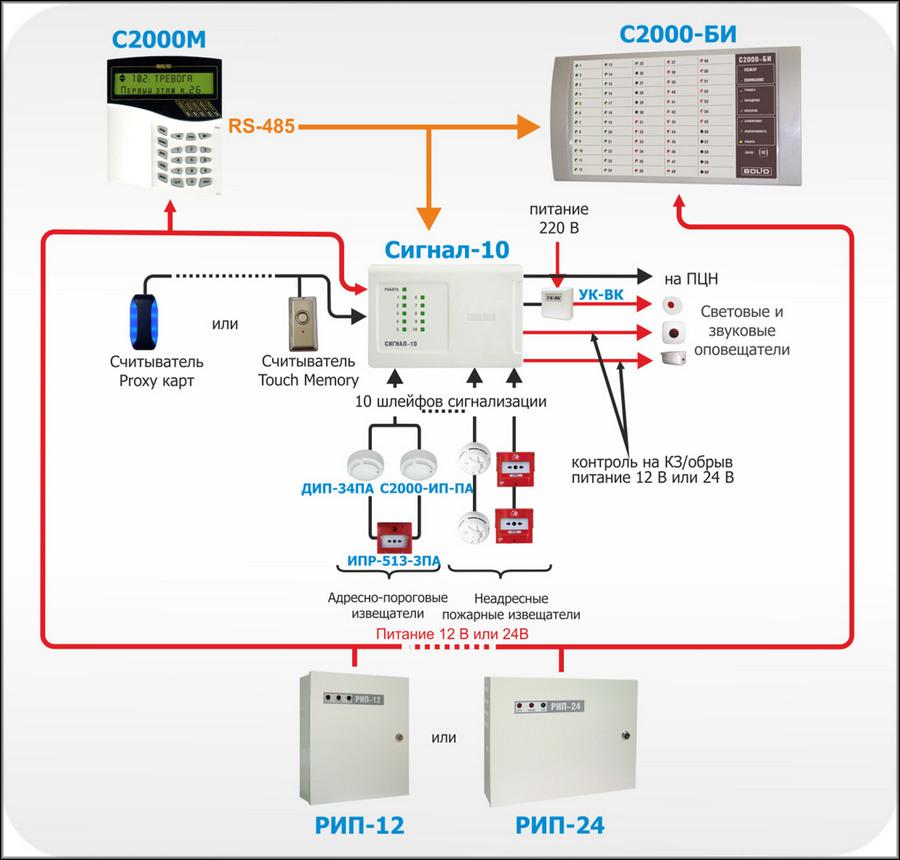

Адресные

Передача информации между устройствами адресного вида и контрольной панелью осуществляется в цифровом виде. Они могут отправлять не только данные о внештатной ситуации, но и о своем состоянии. К данной разновидности могут относиться как беспроводные, так и проводные модели. Первые все только адресные, а вторые — частично.

Их важным преимуществом является информативность, что делает востребованным их использование при оснащении ответственных объектов.

Критерии выбора датчика для GSM сигнализации 11:41

Проводные системы постепенно уступают место беспроводному оборудованию. Оно просто монтируется и поддерживает работу с различными типами датчиков.

Сигнал тревоги от них передается на диспетчерский пульт через радиоканалы, а далее сообщение поступает на телефон владельца объекта.

Любая модель такой системы имеет автономное питание и не зависит от электричества, тем самым гарантируя бесперебойную и эффективную работу. Сигнализация GSM в стандартной комплектации оснащается датчиком движения, а при необходимости может работать с большим количеством различных извещателей.

  1. Беспроводные охранные системы — сфера применения
  2. Виды датчиков и их особенности
  3. Обзор популярных извещателей
  4. Совет специалиста — выбираем и прицениваемся
  5. Монтаж и настройка
  6. Заключение

Разновидности

По типу применяемых датчиков их разделяют на несколько групп:

  1. Инфракрасные. Срабатывают на тепло в поле работы датчика. Так как теплокровным, кроме человека, относятся и домашние животные, среагировать инфракрасные детекторы могут и на них.
  2. Акустические. Реагируют на шум. Если двери открываются со скрипом, или громкие шаги человека датчик сработает.
  3. Микроволновые. Датчики активного типа. Сами формируют волны в микроволновом диапазоне и выслеживают их возврат обратно. Если есть разница от движущегося объекта, электрические цепи замыкаются/размыкаются.
  4. Ультразвуковые. Принцип работы аналогичен микроволновым датчикам, но в практике применяются редко. На ультразвук неадекватно могут среагировать домашние животные.
  5. Комбинированные. В одном устройстве освещённости может сочетаться сразу несколько типов обнаружения движения. Более надежные системы, но и более дорогие.
  6. Астрономический таймер. Реле нового поколения. Также контролирует работу осветительных приборов, но основано на ином принципе управления. В микрокомпьютер астротаймера заложена программа с данными о времени движения солнца в разных регионах планеты. Для того чтобы настроить прибор, надо вбить в прибор данные GPS своего населённого пункта, текущие дату и время. Опираясь на эти ключевые настройки, он автоматически будет определять, когда пора включать лампы освещения. Если у фотореле возможны ложные срабатывания, то у астротаймера таких ошибок нет. Он работает в любую погоду.

Обычно инфракрасный датчик освещения применяется для уличного фонаря, так как он обладают рядом преимуществ:

  • недорогой;
  • с большим радиусом действия;
  • можно легко отрегулировать под свои предпочтения.

Уличные или лестничные детекторы преимущественно используют или ультразвуковые или микроволновые. Способные среагировать на достаточно большом расстоянии от источника освещения. Микроволновые — могут среагировать, даже если человек еще находится за преградой.

Есть еще классификация автоматических осветительных приборов для уличного освещения по типу конструкции фотореле.

  1. Все элементы управления светильником размещены в одном корпусе. Такая конструкция более объемная, но и довольно удобная — нет лишних проводов. Надо просто закрепить рядом со светильником.

  2. Сам датчик «дня» крепится снаружи, а управляющее реле со светильником располагается в отдельном щитке внутри помещения. Таким образом, все элементы регулирования уличным освещением основательно предохранены от погодных катаклизмов.

Чувствительность приборов можно настраивать. Регуляторы размещены снизу корпуса и подписаны знаками «+» и «—».

Работать с регулированием датчика света лучше при наступлении темноты и когда он установлен и подключен к сети.

Накручивая винт в сторону знака минус, датчик теряет свою чувствительность. И реле начнет срабатывать только при полной темноте. И соответственно, поворотом в сторону плюса, чувствительность повышается.

Когда все манипуляции произведены, и результат работы будет положительный — настройка фотореле будет закончена.

Кроме таких регулируемых фотореле есть такие же девайсы, но дополненные детектором движения. Фонарь не включится в темноте до тех пор, пока детектор не среагирует на перемещение человека в зоне своего влияния.

Установка уличного прожектора своими руками.

Тут надо прежде всего сказать о неудачном, по моему мнению, креплении прожекторов с такой конструкцией. Я говорю о кронштейне (монтажной планке), который держит прожектор. Единственное преимущество такого крепления – возможность вращения, если закрепить кронштейн только в центральной точке (через отверстие посередине).

Крепеж, который идет в комплекте с такими прожекторами, совершенно никуда не годится. Он просто проваливается в дырки в кронштейне. Поэтому кулечек с китайскими дюбельками и саморезиками смело выкидываем, а для надежного монтажа нам понадобится:

  1. дюбель диаметром 6 мм (лучше длиной не менее 40 мм – 3 шт.
  2. саморез с прессшайбой (белый, острый) – 3 шт.
  3. шайба усиленная (широкая) на М5 или М6 – 3 шт.

Вот примерно что должно получиться (с шайбами немного не угадал, нужных не было под рукой):

20_Монтажная планка прожектора

На нижний кабель в гофре не обращайте внимания, он к делу не относится.

Прикручиваем прожектор к кронштейну болтами (см. фото 6, 7). Подключаем питание.

21_Уличный прожектор установлен

Включаем питание, шевелимся:

22_Прожектор в действии

Фото сделано ночью.

При потреблении всего 10 Ватт яркость вполне достаточна, чтобы хорошо осветить площадку перед крыльцом.

В заключение рекомендую для датчика движения использовать расширенную схему включения, которая позволяет управлять таким датчиком как угодно.

Схема подключения

Существует несколько схем:

  • последовательная;
  • параллельная;
  • на несколько датчиков;
  • с использованием магнитного пускателя.

В первом случае управление целиком передается на датчик.

Если необходимо включение света на длительное время и объект не будет находиться в зоне действия, параллельно датчику ставят выключатель. Ремонтируя автомобиль и находясь под ним, человек будет нуждаться в освещении, но его движения не будут улавливаться. Тогда по завершении работы будет необходимо вручную выключить свет выключателем, но он снова включится благодаря датчику и выключится, когда объект выйдет из радиуса прибора.

В просторных по объему помещениях нужно нескольких штук, подключаемых параллельно и от одной фазы.

Магнитный пускатель используется, при использовании мощных светильников или дополнительного электрического оборудования.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

  1. Автоматический выключатель (что в распредщитке).
  2. Распредкоробка (в которой основной монтаж).
  3. Датчик (к нему подведен провод из распредкоробки).
  4. Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

  1. От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
  2. На светильник три жилы, если корпус осветительного прибора из метала.
  3. Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

  • Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
  • Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

  1. Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.

  2. Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.
  3. Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:
  4. Немного наглядности вот на этом рисунке.
  5. Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
  6. Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

  1. На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
  2. Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
  3. Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Самостоятельный монтаж и подключение фотореле для уличного освещения

Датчик освещенности уличный может устанавливаться своими силами без вмешательства специалистов.

Выбор места установки датчика освещенности

Поскольку главным критерием эффективной работы уличного датчика освещения является прямой контакт с дневным светом, первым делом выбирается место установки фотодатчика. Требования к месту установки:

  • открытое солнечным лучам пространство;
  • отсутствие тени от деревьев и сооружений;
  • исключение случайной засветки фарами автомобилей;
  • удаленность от искусственных источников света (окон, фонарей);
  • свободный доступ.

Монтаж устройства на столб с источником освещения нецелесообразен из-за налипания снега и быстрого загрязнения. В оптимальном варианте фотореле монтируется на стену дома, а к фонарю проводится управляющий кабель.

Монтажные работы

Датчик освещения оборудован тремя проводами, помеченными черным, красным и желтым цветом. Черный символизирует фазу, красный – «0», желтый (синий, белый, коричневый) соединяется с источником освещения. Нулевой провод на фонарь подводится со щитка либо с любой доступной сети. Если устройство снабжено клеммником, фаза маркируется литерой «L», ноль – «N», контакт нагрузки – «Load».

Особенности подключения питания

Подключение питания связано с особенностями датчиков освещенности.

Фотореле с двумя или парными выводами

Фаза и ноль соединяются с соответствующими клеммами фотореле. Для управления несколькими лампами, источники света соединяются параллельно.

Фотореле с клеммами для заземления

Схема аналогичная вышеописанным, но содержащая провод заземления. Возможные схемы подключения фотореле для уличного освещения При подключении фотореле можно воспользоваться различными схемами

Схема подключения напрямую

Простейший вариант. Питание подается на соответствующие клеммы прибора, а выход соединяется с нагрузкой. «Нуль» для фонаря берется со щитка или шины.

С помощью выключателя фотореле исключается, источник света получает питание напрямую от сети.

Работа датчика света наоборот

При необходимости работы в реверсном режиме, схема дополняется промежуточным реле с двумя парами контактов, при замыкании одних, размыкаются другие и наоборот.

Схема с введением пускателя используется при нагрузках, превышающих мощность фотореле.

Нюансы в схемах подключения датчика света

Расширить функционал устройства позволяет таймер, а также датчик движения. Их установка осуществляется по окончании основных монтажных работ. Введение в схему магнитного пускателя усиливает контактную группу, одновременно дает возможность сэкономить на приобретении маломощного фотореле.

Полезные советы

Правильное подключение датчика движения для включения света – далеко не единственное условие надежности его работы. Необходимо также соблюсти ряд условий:

  1. Из зоны действия устройства должны быть удалены все посторонние осветительные приборы, в том числе, не должен падать свет от уличного фонаря.
  2. В объектив сенсора не должны попадать нагревательные радиаторы и другие источники возникновения воздушных потоков, из-за которых он может начать ложно срабатывать.
  3. Между детектором и областью его сканирования не должно располагаться крупных предметов, элементов декора, мебели.

Рекомендации по выбору места установки в разных условиях

В быту датчик движения на включение света может устанавливаться в самых различных ситуациях, при этом существуют индивидуальные рекомендации по его монтажу и регулировке:

  1. В гараже, на чердаке, кладовой, котельной и другом подсобном помещении прибор монтируется напротив двери, чтобы освещение срабатывало сразу.
  2. В ванной комнате, туалете, санузле лучше использовать потолочный датчик, работающий на постоянной основе.
  3. На лестнице необходимо монтировать несколько сенсоров и фонарей из расчета, чтобы вся ее поверхность была охвачена в действие приборов.
  4. На улице, во дворе, над воротами, на тропинке в саду и автостоянке детекторы можно установить для каждого фонаря отдельно с учетом регулировки для охвата всей траектории перемещения.

При выборе датчика для включения света в прямоугольном помещении (стандартных комнатах) от движения объекта необходимо предпочтение отдавать тем моделям, которые имеют круговую или овальную диаграмму детекции.

Общие рекомендации перед подключением

Правильно монтировать и отрегулировать датчики движения для включения света недостаточно – важно соблюсти условия по безопасному обращению с ними:

  1. Корпус датчика изготавливается из пластика, поэтому их установка и эксплуатация не должны быть сопряжены с его механическими повреждениями.
  2. Приборы, монтированные на улице, а также в помещениях с повышенной атмосферной влажностью должны иметь надежную защиту. Вне дома их лучше устанавливать под козырек.
  3. Далеко не все модели детекторов хорошо работают со светодиодными и люминесцентными лампами.
  4. Для удобства эксплуатации датчик на движение можно монтировать с параллельным выключателем. Когда потребуется можно включить свет как обычно, а затем для кратковременного использования перевести люстру в режим инициации от перемещения объекта – в положении выключателя «отключено».

Основные рекомендации по монтажу

Уделяя много внимания регулировке датчика движения для включения света, нельзя забывать об особенностях его монтажа:

  1. Чтобы детектор не срабатывал, когда пробегает кошка или собака, необходимо настроить угол поля зрения таким образом, чтобы зона детекции начиналась не ниже одного метра над уровнем пола.
  2. При установке прибора с обзорностью в 180 градусов лучшим местом его расположения будет стена или потолок.
  3. Модели, сектор обзора которых имеет функцию настройки, допустимо устанавливать в любом месте помещения (с учетом дальности действия). Однако при этом нужно помнить, что в объектив должны обязательно попадать двери или проходной проем.

https://www.youtube.com/embed/VLxAeSqQO-I

Фотоэлектрический датчик движения

Фотоэлектрический прибор работает почти также как и ультразвуковой. Отличие его заключается в применении оптического излучения вместо ультразвукового. За счет этого обеспечивается высокое качество фиксирования, быстрое действие, отсутствие «слепой зоны».

У таких устройств приемник и излучатель находятся в одном корпусе. Луч отражается от рефлектора, который находится на расстоянии до 7 метров, и возвращается обратно. Датчик подает сигнал, в случае если световой поток прерывается контролируемым объектом.

Фотоэлектрические датчики применяют для контроля за производственными и упаковочными линиями, а также для предотвращения несанкционированного доступа на закрытую территорию.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
