Выбор уличных светильников с датчиками движения

Регулировка ИК сенсора

Популярность ИК датчиков движения обоснована безопасностью и доступностью. Приборы фиксируют уровень инфракрасного излучения. При появлении в подконтрольной зоне объекта, чья температура отличается от окружающей среды, устройство посылает сигнал на включение освещения. Когда объект покидает контролируемый участок, датчик возвращает цепь в исходное состояние. Эффективность простого на первый взгляд процесса зависит от тщательной и кропотливой регулировки, которая производится опытным путем.

Чем можно регулировать детектор

Большинство промышленных устройств с инфракрасным сенсором оснащаются стандартным набором настроек, в число которых входят регуляторы чувствительности (SENS), освещенности (LUX) и времени задержки (TIME). Подконтрольный сектор зависит от угла установки, а дальность от индивидуальных характеристик прибора.

Угол установки

Перед тем, как настроить детектор движения, необходимо определиться с участком контроля. Для лучшей видимости прибор располагается на высоте. Стандартные крепления большинства моделей промышленного изготовления позволяют регулировать угол наклона в пределах от 15 до 50⁰. После достижения оптимального сектора обзора устройство фиксируется винтами.

Чувствительность

Недостаток инфракрасного сенсора движения заключается в реагировании на посторонние излучения, уменьшить влияние которых позволяет расположение вдали от предметов и установок, излучающих тепло. Регулировка порога чувствительности исключает ложные срабатывания, вызванные животными. Настройка начинается с минимального значения с постепенным увеличением параметра до получения наилучшего результата.

Освещенность

Настройка освещенности обеспечивает автоматическое включение уличного фонаря с наступлением темного времени суток. В качестве условий срабатывания могут быть выбраны сумерки или полная темнота, что обеспечивается плавным вращением соответствующего регулятора до момента включения.

Время задержки

В отличие от датчика присутствия, который активирует схему лишь в период нахождения объекта в его зоне контроля, сенсор движения подразумевает задержку выключения схемы. После срабатывания и включения фонаря, устройство работает в течение времени, которого достаточно для прохода зоны освещения. В зависимости от модели, время задержки регулируется в диапазоне от нескольких секунд до 120 минут.

Требования к уличному светильнику

Исходя из вышеперечисленных норм, сформулируем основные требования к уличным фонарям с датчиком движения:

Защита от окружающей среды. Поскольку светильник уличный, ему придется работать в любую погоду и под открытым небом. Поэтому он должен быть надежно защищен от воздействия окружающей среды. Существуют нормы, согласно которым класс защиты обозначается буквами IP с двумя цифрами. Первая цифра – защита от пыли, вторая – от влаги. Чем цифры больше, тем выше защита. Класс защиты уличного светильника должен быть не ниже IP65 – полная защита от пыли и водяных струй.

Электробезопасность

Очень важное требование, гарантирующее безопасность использования светильника, работающего в сложных условиях улицы. Электробезопасность проводных приборов обеспечивается либо снижением рабочего напряжения осветителя до безопасной величины (не более 24 В), либо использованием двойной изоляции токонесущих частей и питающих кабелей

И, конечно, огромную роль в электробезопасности играет степень защиты от пыли и влаги (см. выше).

  • Авторежим «день/ночь». Необязательная, но очень полезная функция. Если ты не хочешь каждое утро оббегать участок и выключать все уличные светильники, чтобы вечером снова их включить, покупай приборы со встроенным сенсором освещенности. Этот сенсор самостоятельно активирует датчик движения вечером и отключит его с рассветом.
  • Автономность. Если твоя дача не электрифицирована или нет возможности протянуть питающий фонари кабель, можно использовать автономные уличные светильники. Такие приборы питаются от батареек либо от аккумуляторов. Причем аккумуляторные модели нередко дополняются собственной солнечной панелью, заряжающей батарею в светлое время суток. Прелесть такого решения – в полной электробезопасности прибора.

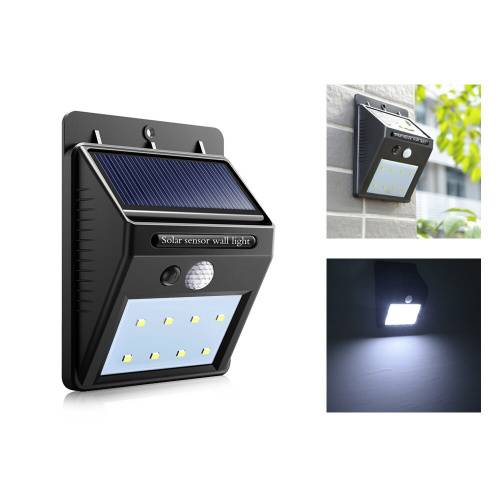

Этот уличный настенный светодиодный светильник со встроенной солнечной панелью самостоятельно заряжает свой аккумулятор

Принцип работы и его устройство

Настройку датчиков движения осуществляют тремя потенциометрами.

Интервал времени — определяется время, в ходе которого датчик будет функционировать. Величины задаются в пределах от нескольких секунд до нескольких минут. Т.е. требуется проанализировать, сколько раз человек присутствует в области обзора и настроить период задержки выключения света несколько больше этой величины. Это осуществляется для исключения постоянных включений и отключений.

Чувствительность – чем выше этот показатель, тем лучше отклик датчика на передвижение. Если срабатываний большое количество и происходят самопроизвольные включения, данную опцию лучше уменьшить. Главным образом настройка чувствительности осуществляется три раза. В том числе, нужно отрегулировать данный показатель в соответствии со временем года, допустим, в летнее время датчик функционирует в норме, а в зимнее время случаются сбои.

Степень освещенности – для верного функционирования устройства днем. Датчик во время появления передвижения определяет степень освещенности, если она, ниже нормы, устройство включается, если выше – не включается.

Работа устройства основана на инфракрасном излучении: на улавливаемую матрицу направляется запрограммированный сигнал.

Датчик в авторежиме фиксирует присутствие перемещения, замыкает цепь и включает освещение. Главный принцип действия – постоянный контроль в области обзора: во время возникновения перемещающегося объекта происходит изменение теплового поля, оно выше, чем температура окружающей среды.

Благодаря специальной линзе, на фотоэлемент направляется сигнал, это и способствует замыканию цепи. В области обзора устройство срабатывает и при малейших передвижениях.

Сферы использования светильников

Светодиодные уличные фонари с датчиками движения используются в следующих случаях:

  • для освещения подъездных зон;
  • при благоустройстве придомовых территорий;
  • на площадках перед гаражными постройками;
  • для подсветки парковых и садовых пешеходных дорожек, а также крыльца загородного дома;
  • на объектах, фасады которых не нуждаются в постоянном освещении (музеи, театры и библиотеки).

В первом случае установка фонаря с датчиком позволяет экономить на потреблении электроэнергии. Поскольку большую часть времени людей в подъезде не бывает – постоянное освещение в нем не требуется.

Хорошая освещенность придомовых зон очень важна в плане их благоустройства. Однако свет нужен только при наличии людей. Включать осветительные приборы на площадках гаража необходимо на непродолжительное время, когда его хозяин открывает/закрывает и въезжает в помещение. В остальное время при включенном светильнике электроэнергия тратится впустую.

Подсветка пешеходных дорожек и крыльца дома также нужна лишь на определенное время, ограниченное промежутком их использования.

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры). Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах

Это позволит выбрать оптимальное место установки с точным срабатыванием прибора

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Лучшие датчики движения для дома

Для улучшения комфорта можно купить датчики движения для дома, которые работают в паре с интеллектуальными системами управления бытовой техникой. Сенсоры управляют освещением, передают данные шлюзу, обрабатывающему данные и отправляющему команды исполнительным устройствам. Информация с детекторов может использоваться для постановки объекта на охрану.

Smart Land SL MD-02

Модель с пироэлектрическим сенсором и беспроводной связью по Wi-Fi. Реагирует на ИК излучение. Основная функция – включение освещения при обнаружении движения. После срабатывания отправляет push-уведомления, которые можно прочитать с помощью приложения на смартфоне. Интегрируется в экосистему Smart Land, пользователь может выбрать любой удобный сценарий использования датчика, например, постановку сигнализации на охрану после ухода из дома.

Работает датчик движения на батарейках класса CR123A, устанавливается на подставку, которая идет в комплекте. Угол обзора 110 градусов, рекомендуется использовать при комнатной температуре. Дальность действия сигнала Wi-Fi – 45 метров.

Достоинства:

  • Высокая чувствительность;
  • Сообщение на смартфон приходит за 3-4 секунды после срабатывания;
  • Наличие таймера;
  • Низкое энергопотребление;
  • Запись сигналов в раздел «История».

Недостатки:

Не обнаружены.

PS-Link PS-WP001

Укомплектован модулем Wi-Fi, работает в паре со стационарным или мобильным роутером. Является частью системы «Умный дом» Smart Life, может интегрироваться для решения разных задач или как самостоятельное устройство, предназначенное для включения света при обнаружении движения. Настройки, работа контролируются с помощью смартфона на базе Андроид. При срабатывании отправляет push-сообщения.

Работает по прописанному сценарию, есть два режима с разным потреблением электроэнергии. Предусмотрен контроль состояния заряда в батареях. Поддерживает сервис управления голосом. Корпус изготовлен из ударопрочного пластика, надежно защищает от высокой влажности. Угол обнаружения 120 градусов, радиус – 5 метров. Стабильно работает при морозе в 10 градусов, что позволяет использовать в неотапливаемых гаражах, верандах, пристройках.

Достоинства:

  • Питание от стандартных батареек ААА;
  • Крепление на двухсторонний скотч;
  • Небольшие размеры делают малозаметным;
  • Хорошая чувствительность;
  • Подробная инструкция.

Недостатки:

Цена выше, чем у аналогов.

Xiaomi Mi Smart Home Occupancy Sensor

Имеет небольшой размер и цилиндрическую форму, может крепиться к вертикальным или горизонтальным поверхностям. Фиксация с помощью двухстороннего скотча, который поставляется в комплекте. Цилиндр, высотой 3 см, легко спрятать в комнате, где минимальное количество мебели. Корпус изготовлен из ударопрочного пластика, хорошо защищает от пыли и высокой влажности. Работает от батарейки CR2450, заряда которой достаточно на 2 года работы.

Хороший обзор – 170 градусов, радиус действия 7 метров позволяет использовать одно устройство для контроля большой комнаты. Интегрируется в среду Mi Home, работает в паре со шлюзом Gateway. Легко синхронизируется с фирменными умными лампами, выключателями китайского бренда.

Достоинства:

  • Стабильное подключение по протоколу ZigBee;
  • Работает при температуре -10 градусов;
  • Простая настройка, перезагрузка;
  • Низкое энергопотребление.

Недостатки:

Инструкция только на китайском языке.

Philips Hue

Работает в комплексе с фирменным блоком управления, созданным для системы умного освещения дома. Имеет встроенный датчик освещения, который можно настраивать с учетом индивидуальных потребностей. Может включать яркий дневной свет или мягкое ночное освещение в зависимости от прописанных сценариев.

Корпус изготовлен из прочного пластика, класс защиты IP42. Производитель предлагает два варианта крепления – одним винтом или с помощью магнита, идущего в комплекте. Связь со шлюзом осуществляется по протоколу ZigBee.

Достоинства:

  • Удобное крепление;
  • Небольшие размеры;
  • Широкий выбор сценариев;
  • Радиус действия 7 метров.

Недостатки:

Нужен центр управления.

Схемы подключения

Приборы со встроенным или с жестко закрепленным на его корпусе датчиком движения, как правило, уже подключены между собой, поэтому такие приборы включаются в электросеть обычным способом.

Приборы с датчиками, которые устанавливаются независимо друг от друга, могут иметь различные варианты подключения.

В зависимости от особенностей конструкции осветительного устройства и территории, на которой необходимо его использовать, применяется нескольких типичных схем возможного подключения прожектора к электросети:

Обычное (прямое) подключение устройства к электросети через датчик движения. В этом случае он выполняет функцию обычного выключателя, срабатывающего при появлении в зоне его чувствительности движущихся объектов.

Подключение прожектора к сети с дополнительным выключателем, подсоединенным параллельно датчику. При этом свет может включаться либо автоматически, по сигналу датчика, либо вручную.

Подключение прибора к сети с дополнительным выключателем, соединенным последовательно с датчиком. В этом случае свет будет автоматически включаться только при включенном вручную выключателе.

Подключение одного прожектора с несколькими датчиками движения. Такая схема используется, когда для освещения территории достаточно света от одного прибора, но ее площадь не охватывается зоной действия одного элемента.

При этом подключение датчиков движения к прожектору делается параллельно друг другу, и его включение происходит при срабатывании любого из них.

Подключение прибора с дополнительными источниками света. Может использоваться, когда одного прожектора недостаточно для освещения всей необходимой территории, но при этом зона действия одного элемента полностью охватывает место возможного появления движущихся объектов.

Для этого дополнительные осветительные приборы подключаются параллельно основному устройству. Главным условием при этом является допустимая мощность нагрузки, подключаемой к датчику, которая не должна превышать установленное значение.

Подключение прожектора с дополнительным сигнальным устройством. При такой схеме прибор с датчиком, кроме автоматического включения освещения, может также выполнять функцию простейшей сигнализации.

Сигнальное устройство, например звуковая сирена, подключается параллельно осветительному элементу и включается одновременно со светом по сигналу датчика.

Подключение прибора с отдельно установленным датчиком движения через силовое реле (контактор). Применяется в том случае, если мощность осветительного элемента прожектора или суммарная мощность нескольких параллельно подключенных приборов к датчикупревышает допустимое значение его возможной нагрузки.

Для этого он включается в цепь управляющей обмотки реле (контактора), а сам прожектор или группа осветительных приборов подключается к электросети через силовые контакты этого реле.

Монтаж наружного освещения

В первом случае монтаж производится очень просто. В комплекте зачастую идут крепления, с помощью которых вы устанавливаете светильник на поверхности (на стене или имеющемся столбе).

Во втором случае требуется приложить немного труда и потратить пару-тройку дней. Работа здесь разбивается на несколько этапов:

  1. Выкопать яму, хорошенько ее утрамбовать.
  2. Теперь из бетона нужно сделать столбик, который послужит основанием для будущего фонаря (что-то вроде фундамента).
  3. Собираем приобретенный ранее светильник и устанавливаем на нашу опору.

Таким образом, мы получаем хорошо закрепленный источник света для улицы. Далее осталось немного – правильно настроить датчик движения, чтобы светильник не горел всю ночь.

Подключение к сети

Для начала следует изучить инструкцию. Многие этим этапом пренебрегают, что впоследствии приводит к неправильной работе датчика, а то и вовсе быстрому выходу из строя.

Сам светильник следует подключать к сети с помощью кабелей типа ПВС или ШВВП

Обязательно обращаем внимание на то, чтобы провод был трехжильный, если планируется еще и заземление. Для лед прожекторов можно обойтись и двухжильным ввиду их малой мощности

Задача может быть упрощена, если вы заранее побеспокоились о наличии розетки снаружи дома. Тогда можно подключиться прямо в нее, если не будет других вариантов. Но для постоянного светильника лучше выделить отдельный провод, идущий к щитку. В таком случае его можно будет уложить таким образом, что, независимо от поры года, ему не будут страшны осадки и ветер.

1. Рассмотрим первый вариант, когда светодиодный прожектор с датчиком движения встроенного типа, либо закрепленный жестко на корпусе.

Этот вариант самый простой, поскольку здесь решена уже одна серьезная задача – подключение датчика движения к элементу освещения. В данном случае нужно сделать следующее: раскрутить коробку, завести провод и подключить его. Обязательно контролируйте совпадение цветовой маркировки проводов с обозначениями на контактах.

В некоторых моделях даже не требуется разбор светильника. Кусок провода выведен наружу. Теперь остается только, с помощью клеммной коробки, подключить наш силовой кабель.

2. Второй вариант. Датчик движения расположен отдельно.

Основная сложность на данном этапе состоит в том, что требуется дополнительный кабель, который нужно тянуть к источнику освещения. И затем правильно его подключить, иначе можно просто спалить устройство.

Зачастую, коричневый провод датчика подключается к фазе, а красный – к одному из выводов светильника. Второй провод светильника и синий провод датчика присоединяем к нулю. Вот, вроде, и все.

Здесь, как и ранее, необходимо производить подключение строго в соответствии с инструкцией и маркировкой. Если же инструкции нет, маркировка нечеткая или отсутствует, или вы не уверены в правильности соединения, то, лучше пригласить знакомого, который поможет вам разобраться с подключением.

Настройка led прожектора с датчиком движения

Большинство моделей регулируется, хотя можно встретить и нерегулируемые датчики. Контролируемый участок можно выделить с помощью настройки прожектора по вертикали или горизонтали. В случае, когда такой возможности нет, нужно сам датчик закрепить таким образом, чтобы его луч покрывал необходимую площадь.

На самом корпусе датчика также есть еще несколько регуляторов. Обязательно присутствуют два: DayLight и Time.

  • DayLight. В данном случае мы устанавливаем чувствительность датчика к освещению. Если перевести на простой язык, то это уровень освещения на улице, при котором датчик будет посылать сигнал на включение прожектора. Максимальное левое положение указывает на то, что датчик будет срабатывать только при полном отсутствии света. В противоположность, в правом положении, датчик будет срабатывать в любое время суток, независимо от освещенности.
  • Time. Данный регулятор позволяет установить необходимое время освещения, после срабатывания датчика. Оно может варьироваться от нескольких секунд до нескольких минут.
  • Sens. Третий датчик, который бывает далеко не у всех моделей. Он позволяет контролировать, как далеко от источника освещения будет засекаться движущийся объект, а также можно указать минимальный размер тела. Это удобно, когда на территории часто бегают мелкие животные, для которых освещение не требуется.

Как видим, в установке и настройке прожекторов с датчиком движения нет ничего сложного. Соблюдая правильный алгоритм действий и технику безопасности, можно самому организовать качественное освещение придомовой территории.

Самостоятельный монтаж и подключение фотореле для уличного освещения

Датчик освещенности уличный может устанавливаться своими силами без вмешательства специалистов.

Выбор места установки датчика освещенности

Поскольку главным критерием эффективной работы уличного датчика освещения является прямой контакт с дневным светом, первым делом выбирается место установки фотодатчика.

Требования к месту установки:

  • открытое солнечным лучам пространство;
  • отсутствие тени от деревьев и сооружений;
  • исключение случайной засветки фарами автомобилей;
  • удаленность от искусственных источников света (окон, фонарей);
  • свободный доступ.

Монтаж устройства на столб с источником освещения нецелесообразен из-за налипания снега и быстрого загрязнения. В оптимальном варианте фотореле монтируется на стену дома, а к фонарю проводится управляющий кабель.

Монтажные работы

Датчик освещения оборудован тремя проводами, помеченными черным, красным и желтым цветом. Черный символизирует фазу, красный – «0», желтый (синий, белый, коричневый) соединяется с источником освещения. Нулевой провод на фонарь подводится со щитка либо с любой доступной сети.

Если устройство снабжено клеммником, фаза маркируется литерой «L», ноль – «N», контакт нагрузки – «Load».

При монтаже соблюдаются правила электробезопасности. Скрутки и соединения тщательно изолируются, обеспечивается надежное заземление.

Особое внимание уделяется креплению отдельных блоков, которые должны выдерживать порывы ветра, налипание снега, быть защищены от дождя и брызг. Установленный прибор тестируется, при необходимости настраивается

Установленный прибор тестируется, при необходимости настраивается.

Особенности подключения питания

Подключение питания связано с особенностями датчиков освещенности.

Фотореле с двумя или парными выводами

Фаза и ноль соединяются с соответствующими клеммами фотореле. Для управления несколькими лампами, источники света соединяются параллельно.

Фотореле с клеммами для заземления

Схема аналогичная вышеописанным, но содержащая провод заземления.

Возможные схемы подключения фотореле для уличного освещения

При подключении фотореле можно воспользоваться различными схемами

Схема подключения напрямую

Простейший вариант. Питание подается на соответствующие клеммы прибора, а выход соединяется с нагрузкой. «Нуль» для фонаря берется со щитка или шины.

С помощью выключателя фотореле исключается, источник света получает питание напрямую от сети.

Работа датчика света наоборот

При необходимости работы в реверсном режиме, схема дополняется промежуточным реле с двумя парами контактов, при замыкании одних, размыкаются другие и наоборот.

Схема с введением пускателя используется при нагрузках, превышающих мощность фотореле. (Рис. 4)

Нюансы в схемах подключения датчика света

Расширить функционал устройства позволяет таймер, а также датчик движения. Их установка осуществляется по окончании основных монтажных работ.

Введение в схему магнитного пускателя усиливает контактную группу, одновременно дает возможность сэкономить на приобретении маломощного фотореле.

№4. Виды уличных светильников

Уличные светильники с датчиком движения, да и без него, можно поделить на несколько групп:

  • настенные крепятся на стену дома, забор или иные вертикальные поверхности, могут быть накладными, встраиваемыми или подвесными. Отлично подходят для освещения территории около дома, перед воротами;
  • грунтовые светильники отлично подходят для подсветки садовых дорожек и клумб;
  • с креплением на опору, т.е. фонари. Лучше всего крепить их на высоте 0,5-3 м, иначе зона обнаружения человека будет слишком узкой, а само освещение – недостаточно эффективным;
  • прожекторы с направленным потоком света.

Настройки после подключения

Чтобы прибор не реагировал на перемещения домашних питомцев, на включение светильников и другие факторы, необходимо правильно его настроить.

При этом, в зависимости от модели, на корпусе присутствуют 2…4 регулятора. Стандартная маркировка и действие описаны в таблице.

  • Освещенность задает интенсивность света, при которой прибор НЕ включает светильник. Это позволяет избежать срабатывания датчика днем или при включенном основном освещении. Если датчик включает не «ночное» освещение, а основное, производители рекомендуют такие параметры для настройки (люксы): на проходах 75…200, в офисах и жилых помещениях – 600, для работ с высокой нагрузкой на зрение – 1000.
  • Задержка срабатывания задает промежуток между попаданием объекта в зону охвата датчика и передачей сигнала на выключение светильника (другого электроприбора). Обычно диапазон составляет от 3…5 секунд до 15 минут. Для проходных зон рекомендуют 5 минут, для рабочих – 15 минут. Время задержки до выключения отсчитывается от последней зафиксированной активности объекта. Пример: задержка установлена 10 секунд, в течение 10 минут человек двигался в зоне чувствительности датчика. Свет выключиться через 10 секунд после того, как человек перестал двигаться.
  • Чувствительность датчика регулирует степень активности движения, на которую срабатывает датчик, и дальность.
  • Последний табличный параметр – чувствительность микрофона – присутствует только в некоторых моделях датчиков. За счет сложности баланса между минимальным и максимальным уровнем звукового воздействия для срабатывания редко используется в быту. Основное применение – в охранных системах.

Еще один интересный момент: в ряде современных датчиков движения присутствует функция «Игнорирование домашних животных». Обычно наличие этой функции обозначается на упаковке рисунком собаки/кошки. Отсутствие ложных срабатываний основано на комбинации анализа цифровой информации и хорошей оптической защищенности линзы.

Любая «нагрузка» в схеме, будь то светильник или кондиционер, срабатывает одинаково: после подачи устройством слежения сигнала о появлении объекта требуемой массы и теплоты в зоне действия электроприбор включается. Поэтому нет особой разницы между тем, как подключить датчик движения к прожектору или использовать его для включения света.

Установка датчика движения и настройка


Схема подключения датчика к лампе

Для настенной установки предназначаются датчики, у которых есть встроенный выключатель. Отдельно приобретаемые сенсоры монтируются на горизонтальном или вертикальном ограждении. Установка на потолок применяется часто, т. к. охватывает большую зону.

Если радиус охвата меньше, чем 360°, ставится несколько приборов. В другом варианте монтируются модели, которые объединяются в цепочку (режим Master/Slave).

Если детектор предназначается для помещения с одним входом, узкого сектора будет достаточно, чтобы контролировать дверь. Устройство настраивается на максимально допустимый промежуток начала освещения.

Подключение в квартире


Подключение датчика движения к осветительным приборам

Датчик запускает отправку сообщения владельцу при выявлении проникновения в жилище. Прибор в схеме пультовой охраны сигнализирует диспетчеру охранной фирмы для задействования группы быстрого реагирования.

Двухпроводные датчики устанавливают в стандартные подрозетники. Для этого нужны элементы:

  • распределительная коробка;
  • автомат на 220 В;
  • датчик;
  • лампы.

Прибор подключается аналогично одноклавишному выключателю, при этом фаза подсоединяется к детектору, затем электричество поступает на лампу. Контур светильник-датчик монтируется отдельно от общей проводки. Кабель заводится от щитка на лестнице в распределительную коробку внутри квартиры, все три жилы маркируются, выделяется земля, ноль, фаза. Затем идет двухжильный кабель до самого датчика.

Подключение на улице


Уличные светильники, включаемые датчиком движения

Определяются с участком охвата и местом установки. Датчики различаются параметрами влагостойкости и защиты от негативных атмосферных факторов.

Степени защиты:

  • для открытого уличного пространства применяются приборы с показателем защищенности IP в диапазоне 55 – 65;
  • под навесом монтируются модули с аналогичными параметрами IP 44.

Учитывается температура воздуха, рекомендованная для уличной модели. Есть много вариантов, когда устройства работают только до -20°С, затем идут сбои в работе.

Заводится 3 провода при подсоединении трехпроводного прибора от автоматического выключателя, на освещение и на датчик. Ноли объединяются в одной точке, а земля от щитка подключается к аналогичному проводу на осветительном приборе.

Подключение в подъезде


Датчики движения экономят электроэнергию в подъезде многоэтажек

Детекторы ставятся под потолком так, чтобы при открывании дверей не нарушался угол обзора. Не рекомендуется устанавливать датчики в подъездах над радиаторами.

Ноль заводится от питающего кабеля на провод лампы и подводится заземление. Фазу от автоматического выключателя нужно соединить с жилой, идущей на датчик, вторая жила подает электричество к светильнику.

Настройка выполняется на передней панели методом поворота соответствующих флажков:

  • цифра 1 — автоматический порядок работы;
  • цифра 2 — выбирается уровень чувствительности по времени суток;
  • цифра 3 — задает время отключения прибора после фиксации движения.

На что обратить внимание при выборе

Перед покупкой садового фонарика на солнечной батарее следует определиться с тем, какие функции он должен выполнять, и исходя из этого, выбирать модель.

  1. Тип корпуса. Судя по отзывам покупателей, предпочтение следует отдавать приборам с алюминиевым корпусом, он легкий и морозоустойчивый. Пластик же, несомненно, также легкий, но в результате эксплуатации при несоответствующих температурному режиму условиях может лопнуть.
  2. Емкость аккумулятора. Тут, казалось бы, все просто, чем она больше, тем лучше. Однако это не совсем так. Светильники с емкими аккумуляторами рекомендуется покупать только в том случае, если вы проживаете в регионе с длинными солнечными днями. В противном случае велик шанс переплаты денег впустую.
  3. Размер солнечной панели. Тут все просто: чем больше, тем лучше, поскольку от нее зависит скорость заряда аккумулятора.
  4. Габариты. Если вы планируете установить светильник в одном месте и больше не трогать его, тогда этот параметр можно не учитывать. Для использования светильника в качестве переносного источника света следует выбирать небольшие модели.
  5. Режим работы устройства, которых бывает три: ночник, постоянное освещение и выключен, реагирует на движение. Первый светит постоянно, но использует при этом незначительную часть своей мощности. Переключение на полную мощность происходит при непосредственном приближении к нему. Второй работает постоянно до окончания заряда аккумулятора или восхода солнца. Третий загорается только при движении.

Важно! Обязательно проверяйте степень защиты от воздействий окружающей среды, в том числе влаги и пыли. Этот параметр обозначается буквами IP

Для уличных приборов он должен соответствовать минимум 44, однако для размещения вблизи фонтанов и искусственных прудиков они не подходят. Там нужны устройства с большим значением IP.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
