Последовательность монтажа оконных блоков по ГОСТу

Монтаж

Перед началом необходимо правильно произвести замеры. Лучше, доверить эту процедуру мастерам, которые позже займутся монтажом.

Кроме того, в замерах имеется существенное замечание. Намного лучше обмеривать чистый оконный проем, без штукатурки и других материалов, чтобы показания были максимально точными.

После этого приобретают профиль и приступают к демонтажу старой рамы и стеклопакета. Далее, чистый оконный проем готовят к установке новой конструкции — шпаклюют, заделывают трещины и неровности.

Новое изделие монтируют предварительно, сняв стекло. У такой сборки есть свои преимущества и недостатки. Стеклянная поверхность пакета может повредиться, если его сначала снимать, а потом снова вставлять. К тому же, изделие со стеклом в разы тяжелее.

Перед работами с самим профилем монтируют внутренний и наружный подоконники. Здесь также придерживаются правил, прописанных в инструкции.

Необходимые инструменты

Даже если оконный проем подготовлен согласно всем нормам, понадобится уровень. Он определит ровно ли расположена конструкция.

А также потребуется:

• шуруповерт и саморезы;
• монтажная пена с пистолетом;
• перфоратор;
• простой карандаш или маркер;
• рулетка;
• малярная кисть;
• праймер.

Некоторые из инструментов могут и не понадобиться. Но лучше позаботиться об их наличии.

Подготовка

Намного проще подготовить оконный проем, если дом только строится. Тогда, все поверхности будут неповрежденными. Для предварительных работ понадобится только обработать поверхность и проверить ее уровень. Проем очищают и тогда ставят систему.

Если производится замена профиля, могут возникнуть трудности с самим проемом. В зависимости от того, сколько времени прошло с предыдущей установки, поверхности могли повредиться. Ветер, перепады температуры, большое количество влаги отрицательно влияют на кирпичи, штукатурку и другие материалы.

Заполнение монтажного шва

При сборке пластиковых окон, ГОСТ предполагает специальную инструкцию по заполнению монтажного шва. При правильной последовательности действий, в швах не будет задерживаться вода. Это позволит самой пене, а вследствие и системе, намного дольше прослужить.

Последовательность действий:

1. По всему периметру проложить два слоя пены.
2. Проложитьее между зазором и четвертью.
3. С наружной части необходимо закрыть шов. Тогда не будетпузырей, а структура наполнителя станет более однородной.
4. Последний шаг— внутренняя отделка. Когда все откосы запенены, они закрываются специальным уголком.

Какой должен быть зазор

Монтажный зазор имеет свои размеры. Они определяются в зависимости от самих поверхностей и расстояний.

Если возникают какие-либо отклонения, значит проем или другие составляющие не соответствуют требованиям стандартов.

Анкеровка

Количество и качество креплений играют важную роль при установке окон по ГОСТу. Они размещаются в нужных местах, в зависимости от типа стеклопакета.

Тип крепежей определяется в зависимости от состояния стены и материалов, из которых она изготовлена.

Изменения с 2002 года

Уже в начале 2000-х стало ясно, что в РФ требования к пластиковым окнам в доме должны быть дополнены требованиями к монтажу пластиковых окон – чтобы хоть как-то держать упомянутого в предисловии к этой заметке монтажного «дядю Васю» в рамках приличия.

Деревянные или пластиковые окна: какие лучше? – вы тоже найдете на нашем сайте.

Если вас интересуют ПВХ-окна с климат-контролем, о них – читайте по адресу: https://oknanagoda.com/okna/otveti/okna-s-klimat-kontrolem.html

Для экономии места на балконе – раздвижные пластиковые окна в следующей статье на нашем сайте.

Так появился на пластиковые окна ГОСТ 30971-2002. Точное его название – «Швы монтажные узлов примыкания оконных блоков к стеновым проемам».

Почему именно швам – такое внимание?

Как уже было сказано: и профили, и стеклопакеты изготавливаются промышленным способом на высокоточном оборудовании, что обеспечивает их потребительские качества – стабильное сопротивление теплопередаче, шумоизоляцию. А вот монтажный шов выполняется вручную. Запенивается монтажной пеной и прикрывается декоративными накладками. Которые не защищают пену ни от влаги, ни от ультрафиолетового излучения Солнца.

Запенивание монтажного шва окна ПВХ

А пропитанная водой монтажная пена – отличный проводник холода. Замечено, что всего после двух лет эксплуатации небрежно установленного окна, через монтажный шов, который занимает менее 5% площади оконного проёма, уходит тепла в 2,5 раза больше, чем через профиль и стеклопакет вместе взятые.

ГОСТ 30971-2002 задает требования к установке окон ПВХ и устройству монтажного шва.

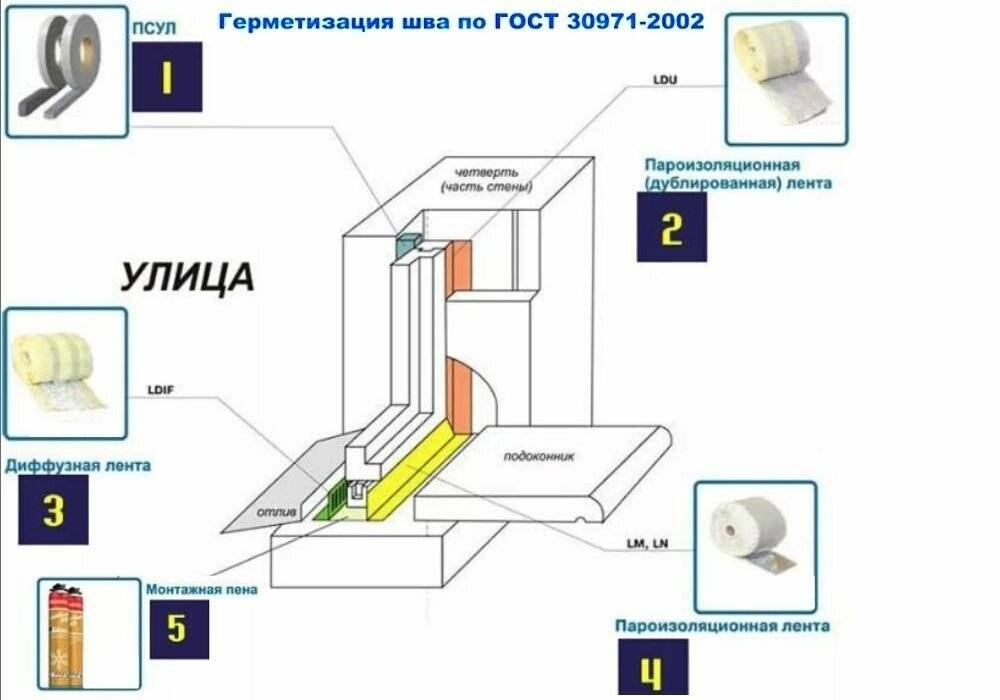

Монтажный шов окон ПВХ ГОСТ 30971-2002 обязует делать трёхслойным. Наружный слой защищает монтажную пену от влаги, ультрафиолета, но является паропроницаемым (в зимнее время парциальное давление пара в теплом помещении в несколько раз выше, чем на улице, и выходящий наружу пар не должен задерживаться в монтажной пене).

Монтажный шов по ГОСТ 30971-2002

Центральный слой – монтажная пена. Требования к установке пластиковых окон предусматривают, чтобы ее сопротивление теплопередаче было в 2 раза выше приведенного сопротивления теплопередаче профиля и стеклопакета. Установка пластиковых окон по ГОСТу предписывает использование монтажной пены с низкими водопоглощающими свойствами: при погружении такой пены на сутки в воду она не должна впитывать более 3% влаги.

Монтаж окон ПВХ по ГОСТ 30971-2002 предусматривает и внутренний слой защиты монтажной пены. Это – пена с низкой паропроницаемостью.

В качестве наружного изоляционного слоя монтаж пластикового окна по ГОСТу 30971-2002 рекомендует использование паропроницаемой саморасширяющейся ленты ПСУЛ которая применяется для уплотнения оконных швов.

Уплотнительная лента ПСУЛ

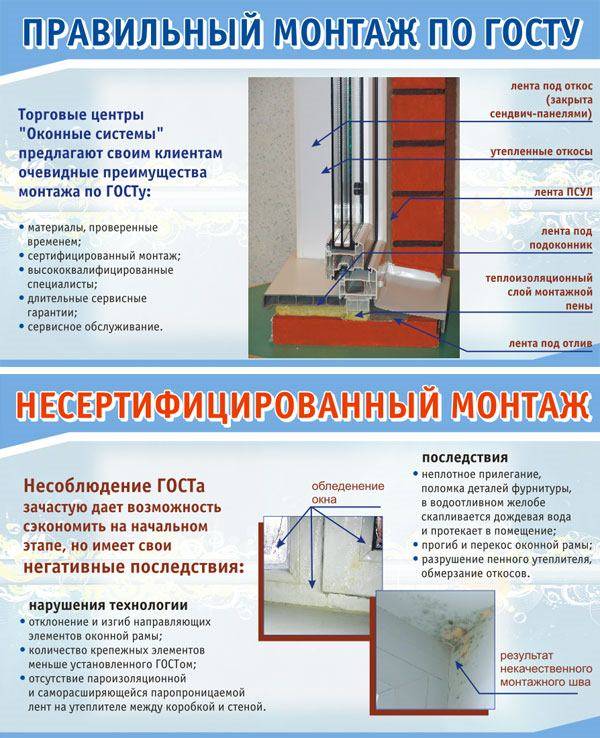

Что самое важное и даже революционное: установка ПВХ окон по ГОСТу 30971-2002 сопровождается контролем качества монтажа. Исполнитель работ должен предоставить заказчику паспорт на монтажный шов с указанием гарантийного срока (не менее 5 лет). В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества

В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака

В случае возникновения спорных вопросов заказчик вправе требовать выборочного вскрытия монтажных швов, а также проведения независимого исследования их качества. В случае правомерности претензий, исполнитель обязан будет за свой счёт провести работы по вскрытию швов и исправлению допущенного брака.

Контроль монтажных швов при установке окон ПВХ

Понятно, что ГОСТ на установку пластиковых окон в большей мере – подмога заказчикам-юрлицам. Физическому лицу реализовать прописанную в нем методологию контроля за «дядей Васей» будет сложнее. Мы надеялись, что ГОСТ на пластиковые окна 2017 г. будет адаптирован к возможностям по приёмке окон частными заказчиками – то бишь нами, обычными квартировладельцами. Но в прошлом году такого стандарта издано не было, и, очевидно, его появления придётся подождать еще неопределенный срок.

https://youtube.com/watch?v=ORcLKpyr7NE

Алгоритм установки пластикового окна

• Подготавливается отверстие в оконном блоке. Далее можно выбирать из двух вариантов фиксации: в первом в готовые отверстия вставляются анкерные дюбеля, после чего блок вставляется в проем. Второй способ состоит в том, чтобы зафиксировать на оконном блоке анкерные пластины. Крепление к проему в данном случае осуществляется с помощью шурупов.
• Далее на подоконнике выкладываются бруски (чопики), цель которых в фиксации оконного блока и облегчения дальнейших мероприятий по изоляции монтажного шва. Прикрепив к блоку окна донный профиль, нужно установить конструкцию в проем и проследить за тем, чтобы она встала ровно. Зафиксировать блок помогут заранее подготовленные клинья. Таким образом можно предохранить изделие от деформации. Не следует устанавливать стеклопакет непосредственно на бетон. Перед этим на поверхность следует выложить обеззараженные колодки из дерева.

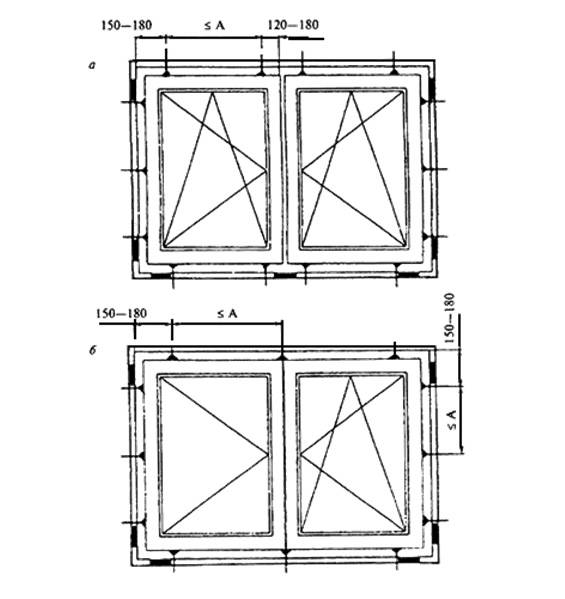

а — оконный блок с вертикальным импостом; б — оконный блок с безимпостным (штульповым) притвором; А — расстояние между крепежными деталями

Рисунок 3 — Примеры расположения опорных (несущих) колодок и крепежных деталей

Монтаж окна по ГОСТу своими руками

При монтаже без четверти увеличиваются теплопотери Оконная рама из пластика и торец бетонной или деревянной стены имеют разные коэффициенты расширения, поэтому материал монтажного шва подбирают так, чтобы при усадке или деформации не появлялись трещины и мостики холода.

Эта проблема однослойных стен, например, из керамзитобетона или сплошного кирпича. В этом случае слабым участком служит стена около рамы из-за большой проводимости тепла. Места подвержены выпадению конденсата и образованию плесени. Если торцы без четверти, теплопотери увеличиваются. ГОСТ рекомендует устанавливать коробки толщиной не меньше 13 см, если используется метод без четвертей.

Порядок монтажа по нормативам ГОСТ (со снятием стеклопакета):

• подбирают крепежные анкеры с учетом прочности стен;
• снимают подвижные створки, с глухих частей окна вынимают стеклопакеты;
• в стенах с четвертью перед установкой крепят ленту ПСУЛ;
• раму выставляют по горизонтальному и вертикальному уровню;
• профиль рамы сверят насквозь и крепят к торцу проема металлическим анкером;
• устанавливают распорные клинья, запенивают промежутки;
• навешивают створки и ставят глухие стеклопакеты;
• обрезают пену после застывания.

Анкерные болты должны быть не менее 5 — 7 см длиной Анкера по нормативам ставят через 50 – 70 см, в бетон анкер заглубляют на 4 см, камень и легкий бетон сверлят на 6 см. Фиксацию начинают с низа рамы. Анкера сразу не затягивают, а проверяют правильность установки блока, после этого дожимают крепежи до упора. Если при этом возникает перекос, отпускают анкера, выравнивают раму и действия повторяют.

Монтаж без снятия створок и стеклопакетов выполняют на специальных пластинах, которые одновременно крепят сбоку рамы и фиксируют к торцу стены. Такой способ позволяет не сверлить коробку, можно беспрепятственно регулировать уровень установки. Но пластины не подходят для окон большой площади.

Соединение планок под углом 45 градусов

Как и в предыдущем случае, перед тем, как установить дверную коробку, предназначенную для межкомнатной двери, осуществляется сборка конструкции на ровном половом основании. Элементы каркаса короба раскладываются на плоскости, выполняются предварительные замеры, делается расчет. Конструкция собирается из двух вертикальных профилей, перемычки, притворной и петельной стойки.

Высота вертикальных планок каркаса равна высоте дверного полотна + толщина притолоки + 2 зазора между планками и стеной (по 3 мм) + толщина порога (при его наличии).

Аналогично рассчитывается длина порога с перемычкой. Она равняется ширине полотна двери + толщина вертикальных планок короба + 2 зазора между каркасом и стеной входа (по 3 мм).

После выполнения необходимых расчетов на брус наносится разметка и лишняя часть обрезается. Далее на профиле отмечается участок для притвора, который также удаляется.

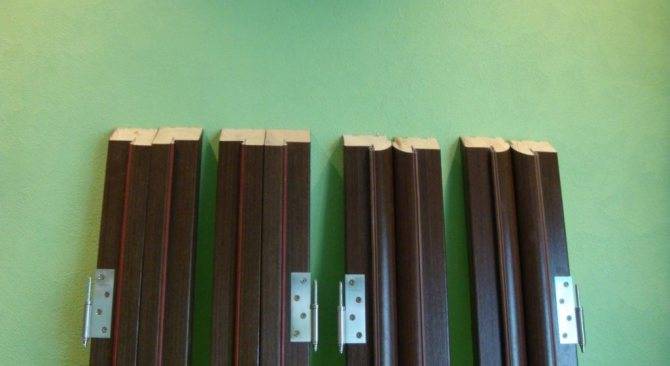

Подготовленные из бруса заготовки размещаются по периметру дверного полотна. Между ними вкладываются кусочки картона толщиной по 3 мм для получения необходимого технического зазора.

Далее делается разметка размещения петель, непосредственно на которые будет вешаться полотно. Для этого снизу и сверху вертикальной планки каркаса необходимо отступить по 20 см сверху и снизу, провести линию. По этим линиям прикладываются петли, отмечаются их вторые края, а через отверстия вкручиваются саморезы, чтобы пометить точки крепления.

Далее петли снимаются и по нанесенной разметке при помощи стамески из планки выбирается материал на глубину, равную толщине петель. После этого они вкладываются в полученное углубление и закручиваются.

После этого все элементы коробки складываются вместе с сохранением зазоров. Подгоняется их перпендикулярность друг к другу, после чего осуществляется соединение при помощи шурупов. Отверстия под них рекомендуется делать заранее. В данном случае шурупы вкручиваются под углом 45 градусов.

Установка, крепление и сверление пластиковых окон

Выбор места установки оконного блока по глубине стенового проема определяют согласно проектному решению.

Оконные блоки устанавливают в проем. Положение окна в проеме регулируют и временно фиксируют установочными клиньями, которые размещают в распор между стеной и коробкой окна в местах угловых соединений коробки и импостов.

Оконные блоки устанавливают по уровню. Отклонение от вертикали и горизонтали сторон коробок в смонтированных окнах не должны превышать 1,5 мм на 1 м длины, но не более 3 мм на высоту коробки. Кроме того, при регулировке положения окна необходимо выдержать размер технологических зазоров между коробкой и проемом стены.

После выравнивания и временной фиксации клиньями, коробку оконного блока крепят к стеновому проему с помощью крепежных элементов (см. рисунок).

Для передачи нагрузок, действующих в плоскости оконного блока, на строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород. Число и расположение опорных колодок определяют в технологической документации. Рекомендуемая длина колодки — 100-120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.

Деревянные клинья, применяемые для временной фиксации окон в процессе монтажа, после установки опорных колодок и перед заделкой монтажных швов необходимо удалить.

При установке оконных блоков допускается использовать универсальные опорные колодки, конструкция  которых позволяет их использовать, как для регулировки положения и временной фиксации окна, так и в качестве постоянных несущих колодок.

При многослойных конструкциях стен, когда оконный блок устанавливают в зону утеплителя, нагрузки должны передаваться на несущую часть стены.

ГОСТ 30971-2012 рекомендует выполнять крепление коробки пластикового окна к стене одним из следующих способов:

Схема крепления коробки пластикового окна к стене

В качестве крепежных элементов для монтажа изделий следует применять:

• гибкие анкерные пластины в комплекте с шурупами и дюбелями;
• распорные рамные дюбели (для стен из кирпича, бетона и каменных материалов) или монтажные шурупы (для деревянных стен);
• специальные монтажные системы (например, с регулируемыми монтажными опорами).

Выбор крепежных элементов (в т.ч. размеров анкерных пластин) и их глубину заделки в стене производят в зависимости от конструкции стены и устанавливают в технологической документации на основании расчета несущей способности крепежа.

Не допускается использование для крепления изделий герметиков, клеев, пеноутеплителей, а также строительных гвоздей.

Расстояние между точками закрепления окна по контуру проема устанавливают на основании технических требований производителя профильной системы.

Расстояние от внутреннего угла коробки до крепежного элемента не должно превышать 150-180 мм; от узла импостного соединения до крепежного элемента — 120-180 мм.

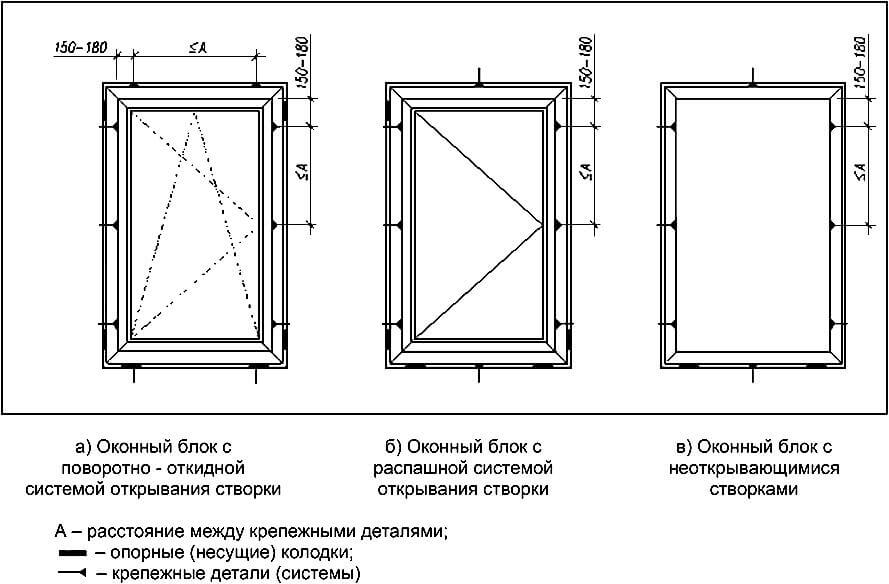

Пример расположения точек крепления коробки и опорных (несущих) колодок при монтаже оконного блока приведен на рисунках.

Схема расположения фиксирующих колодок, а также мест крепления и сверления пластикового окна. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.Схема расположения фиксирующих колодок, а также мест крепления и сверления одностворчатых пластиковых окон. Расстояние между точками крепления SA не более 700 мм при ширине металлопрофиля коробки менее 62 мм. Если ширина профиля более 62 мм, то расстояние SA = 600 мм., не более.

Ширина профиля — это наибольший размер между лицевыми наружной и внутренней поверхностями профиля.

Боковые фиксирующие колодки не должны оказывать избыточного давления на оконный блок. Колодки устанавливают только в тех местах, которые указаны на схеме. Учитывайте то, что оконный блок изменяет размеры при колебаниях температуры. При установке колодки фиксируют в требуемом положении герметиком.

При креплении распорными дюбелями следует контролировать усилие затяжки винта так, чтобы не нарушить прямолинейность профиля коробки окна. Рекомендуется после затяжки винта вывернуть его на несколько оборотов так, чтобы между головкой винта и профилем оконного блока образовался зазор 3 — 5 мм. Этот зазор позволит компенсировать температурные изменения размеров оконной коробки.

Технология работ

Изначально замена деревянных окон на пластиковые предполагает выбор производителя. Но прежде чем сделать выбор, нужно знать некоторые нюансы:

конструкции пластиковых рам могут быть разных цветов, что позволяет подобрать нужный вам оттенок

Обратите внимание на то, что белая рама будет дешевле;
стоимость зависит от страны-производителя. Однако действительно импортный товар найти сложно, чаще всего продается продукция, выпущенная по лицензии;
стеклопакет может состоять из разного количества камер

Чем их больше, тем конструкция дороже;
на цену влияют также фурнитура и толщина стеклопакета;
изготовление окна обойдется дороже, если форма его нестандартная.

Конструкция окон ПВХ может быть разных цветов и конфигураций

Чаще всего услуги по замеру предоставляются бесплатно. Если вам необходима замена стеклопакетов в количестве нескольких единиц, то, скорее всего, продавец предложит вам скидку. Сэкономить можно, если установить всё самостоятельно.

Демонтаж старого окна

Первым этапом в процессе монтажа пластиковых стеклопакетов являются подготовительные работы. Прежде всего, нужно демонтировать старую оконную раму. Для этого нужно вытащить рамную конструкцию из лутки. Следующий этап – это демонтаж подоконника. Нужно знать, что подоконники бывают разные: бетонные – тогда их разбивают молотком и срезают болгаркой; металлические, пластиковые и деревянные, применяя стамеску и перфоратор, вынимают целиком. После этого следует снятие отливов. Если откосы выполнены из пластика или гипсокартона, их необходимо снять. Затем удаляются остатки утеплителя, защищаются торцы от грязи и пыли.

На первом этапе демонтируют старую оконную раму

Посмотрите на ваш оконный проем. Возможно, потребуется восстановить его, используя бетонную стяжку. Если края неровные, применяя шпаклевку, их нужно выровнять.

Замеры нужно делать правильно

Обратите внимание, что при снятии замеров нужно учитывать размер проема, его форму и тип строения дома. Чаще всего замеры производят профессионалы, это особенно актуально, если ваши окна имеют фигурные элементы, нестандартный вид или форму арки

Чтобы правильно выполнить замеры окна, необходимо обратиться к специалистам

Замерить простое прямоугольное окно легко. Однако, если оно нестандартной формы, то могут возникнуть проблемы, именно поэтому фирмы-изготовители предлагают услуги замерщика бесплатно.

Установка нового окна

Когда замеры произведены, продукция изготовлена и доставлена на место, а оконный проем подготовлен, необходимо приступить непосредственно к монтажу пластикового окна. Для этого придётся запастись необходимым инструментом:

• рулетка;
• дрель;
• молоток;
• перфоратор;
• уровень;
• шуруповерт;
• анкерные болты;
• плоскогубцы;
• саморезы;
• клинья для распорок;
• монтажная пена;
• клей или герметик.

Перед монтажом внизу проема укладывают подложки

Установка новых стеклопакетов производится в несколько этапов:

1. Укладка подножек. Внизу оконного проема посередине и по краям рамы необходимо положить бруски, которые могут быть из дерева или пластика.
2. Установка и закрепление рамы. Между стеной и окном вбиваются колышки, чаще всего ближе к верху рамы. Применяя уровень, проверяется расположение окна в горизонтальной плоскости. При помощи отвеса выравнивают его вертикально.
3. Крепление конструкций. В первую очередь крепят нижнюю часть, применяя анкеры. Проверив, что всё стоит ровно, закрепляют вверх и бока.
4. Навешивание створок. Навесив створки, нужно еще раз проверить расположение окна по вертикали и горизонтали. Далее необходимо запенить конструкцию. Не забудьте, что пена, находясь на открытом воздухе, очень быстро может потерять свои свойства, поэтому следует закрыть ее верхним слоем, который может быть выполнен из гипсокартона, пластика или штукатурки.
5. Монтаж подоконника. Необходимо с каждого края произвести подрезку подоконника, чтобы он плотно встал под раму. Зазор под подоконником запенивают или заделывают цементным раствором.
6. Откосы. Для того чтобы создать откос используют такие материалы: штукатурку, гипсокартон, пластиковую панель. Листовой материал нужно раскроить, выровнять по поверхности и закрепить пеной. Края закрывают уголком или обрабатывают профилем. Если выбран вариант штукатурки, то покрывать поверхность нужно в несколько слоев, при этом каждый из них должен полностью просохнуть. Поверхность шлифуется и красится.

Выполнив все этапы, вы получите конструкцию, которая прослужит вам длительное время, работая без сбоев и ремонтов.

Три слоя заделки шва

Содержание основной части норм посвящено правилам заполнения монтажного зазора между оконными блоками и проемами по принципу «изнутри плотнее, чем снаружи». Каждый монтажный узел должен иметь три слоя заделки: снаружи – защита от климатических воздействий, в середине – утеплитель, изнутри – пароизоляция. Можно использовать разные материалы для внешних слоев и разные монтажные пены, но, в том или в другом исполнении, эти три плоскости заделки должны присутствовать.

Наружный слой призван защищать слой утеплителя от проникновения в него влаги, и должен обладать паропроницаемостью для того, чтобы через него имелась вентиляция утеплителя. То есть, наружный слой должен быть водоизоляционным и паропроницаемым.

Эти требования обусловлены тем, что при проникновении влаги в утеплитель его теплоизоляционные качества падают. Наилучшим образом современным требованиям для наружного слоя соответствуют ПСУЛ (предварительно-сжатые уплотнительные ленты). Это специальные монтажные ленты, которые наклеиваются на оконную коробку перед ее установкой в проем, и потом, расширяясь, они заполняют все неплотности четверти в проеме.

При серьезных достоинствах: оптимальная строительная физика и технологическая простота, они обладают и недостатками. Удобно эти ленты применять в новом строительстве, когда проем имеет хорошую геометрию. Но при замене окон в старых домах, когда откосы неровные, а тем более, штукатурные, их использование затруднено. Еще один недостаток – на ПСУЛ не ложится штукатурка.

В ограниченном виде возможно использование снаружи силикона. При этом следует соблюдать определенные правила: толщина слоя силикона должна составлять половину от ширины заполняемого шва, и силикон должен быть приклеен только с двух сторон и работать на растяжение, остальные его стороны должны оставаться свободными.

Герметик при устройстве изоляции монтажного шва применяться может. Хотя, отчетливо в ГОСТе он не прописан, но и запрета на его применение нет, как бы того ни хотели сторонники монтажных лент. Пример использования силикона снаружи и изнутри помещения показан на узле А.14 в ГОСТ 30971-2002. Недопустимо, конечно, как можно иногда наблюдать на объектах, просто помазать силиконом поверх пены – это имитация защиты шва, но не сама защита.

Центральный слой – теплоизоляционный. В настоящее время для его исполнения применяют полиуретановые пены. Лучше всего использовать пены, предназначенные специально для установки окон. Такие пены равномерно заполняют шов и их не надо подрезать после затвердевания. Прочие пены после окончания монтажа свисают клочьями со стороны помещения, и их срезают, нарушая защитную наружную корочку.

Внутренний слой – пароизоляционный. Его функция состоит в защите утеплителя (пены) от проникновения в нее паров влаги со стороны помещения. Для этих целей при оштукатуривании откосов применяют пароизоляционные ленты, в основном, на основе бутила, а также покрасочные пароизоляции для влагостойких гипсокартонов. Возможно применение силикона по тем правилам, которые упомянуты выше.

Что нужно знать владельцу деревянного дома?

Процесс монтажа ПВХ окна очень зависит от материала изготовления стен. В случае с конструкциями из кирпича и пенобетона различия сводятся только к величине заглубления анкеров. С проемами из бруса и сруба все немного сложнее.

Если стены дома сделаны из древесины, вам нужно запомнить ряд важных правил. Во-первых, приступать к установке ПВХ окон в деревянный дом рекомендуется не ранее чем через год, а еще лучше через 2 года после завершения строительства дома. Данное требование продиктовано тем, что в течение этого времени материал дает усадку. Наименьшей величиной и периодом усадки характеризуется клееный брус. Во-вторых, окна не устанавливаются прямо в проем. Изделие можно монтировать исключительно в деревянную коробку. Она защитит ПВХ окно от деформации. Блок не должен иметь никаких дефектов, следов поражения насекомыми и гнилью и т.д. Прежде чем начинать какие-либо работы, древесина в обязательном порядке должна быть обработана антисептиком.

Через 1-2 года усадка не прекращается полностью, но является уже не такой сильной. После установки ПВХ окон и завершения отделочных работ она тоже будет происходить. Именно поэтому вверху между коробкой и проемом нужно оставить зазор в 30-70 мм. Размер этого зазора подбирается с учетом типа и влажности строительных материалов. После завершения монтажа данный зазор необходимо заполнить джутом и закрыть наличниками.

Строительные нормативы не устанавливают каких-либо четких рекомендаций в отношении материалов для подоконников и отливов. Как правило, применяются стандартные отливы, идущие в комплекте с ПВХ окном. Подоконник можно сделать деревянным или полимерным. Нижний профиль можно опирать непосредственно на подоконник из дерева, т.е. это изделие вы можете при желании установить до монтажа окна. Или же можно не избавляться от старого подоконника, если он нормально сохранился.

Опытные строители дают очень полезную рекомендацию, которой нет в нормативных документах, но она будет полезна любому человеку, решившему выполнить самостоятельный монтаж ПВХ окна. Древесина пропускает испарения. Если не предпринять никаких действий по этому поводу, данные испарения будут постепенно ухудшать свойства монтажной пены. И чтобы предотвратить увлажнение пены, вдоль линии ее нанесения следует наклеить пенополиэтиленовую фольгированную ленту.

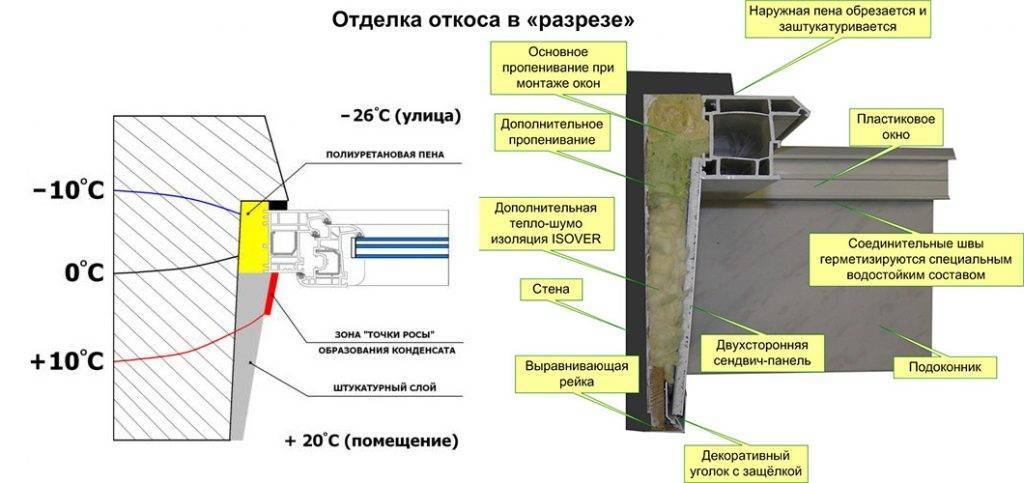

Установка пластиковых откосов и аксессуаров на окна

Откосы в панельных домах можно обустраивать в день установки окон Откосы из ПВХ монтируют в день установки окна в блочных и панельных зданиях, в кирпичных строениях ставят на второй день.

Используют варианты:

• сэндвич-панели;
• откосы из пластика со снимаемыми наличниками.

Первый вид можно ставить так, что получатся откосы с рассветом (под непрямым углом к плоскости окна). Так рекомендует ГОСТ, чтобы увеличить поступление света в комнату.

Вторую разновидность ставят, если нужно отделывать стены, а откосы уже есть. Края обоев или другого стенового материала аккуратно заводят под наличник. Если одновременно с установкой окон ремонтируют комнату, сэндвич-панели монтируют после окончания ремонта.

Рекомендуется сразу заказать москитную сетку

К категории аксессуаров относят элементы:

• проветриватель ступенчатой формы;
• москитная сетка;
• фиксатор;
• капельники;
• жалюзи, другие приспособления для улучшения работы.

Подоконник ставят после монтажа рамы, но до изготовления откосов. Если боковая отделка уже есть, в ней делают пазы глубиной 1 – 6 см, куда войдут концы подоконной доски. Монтажный шов выполняют при помощи пены. Промежуток от 8 см пенят за несколько раз, делая интервалы по 7 – 8 минут.

Саморезы загоняют в подстановочный профиль на расстоянии от низа кромки 1,8 – 2,0 см. Большие зазоры предварительно заделывают слоем штукатурки. При подгонке размеров подоконной доски учитывают допуск на свободное перемещение при жаре или в мороз, панель делают короче на 1 см.

Под подоконник ставят опорные элементы через 50 см, их фиксируют от сдвига саморезами. Доску ставят, контролируют уровень так, чтобы в сторону помещения был небольшой уклон 2 – 4 см, зависит от ширины панели.

Снип установка оконных блоков из пвх

Установка окон — задача, с которой сталкиваются многие. При установке окон в офисе, квартире или загородном доме наши соотечественники, как правило, прибегают к помощи специалистов, каждый из которых

Установка окон — задача, с которой сталкиваются многие. При установке окон в офисе, квартире или загородном доме наши соотечественники, как правило, прибегают к помощи специалистов, каждый из которых дает свои рекомендации, использует определенные методы и технологии.

При этом желание заказчика установить пластиковое окно по ГОСТу выполняется далеко не всегда. Это актуально и для СНиП — установка окон не всегда соответствует всем предписаниям.

Какой же метод можно считать грамотным и надежным, а от какого и вовсе стоит отказаться?

Монтаж окон ГОСТ 30971 2002

Это один из главных документов в области проектирования, строительства, ремонта и реконструкции зданий различного функционального назначения.

Стандарт также распространяется на эксплуатируемые помещения, в которых возникает необходимость замены окон. Нормативы для монтажных швов могут использоваться при работе с витражами и другими фасадными элементами.

Главные особенности, которые необходимо учитывать, проводя монтаж металлопластиковых окон по ГОСТу:

• Наличие ПСУЛ (предварительно сжатая уплотнительная лента). Она герметично заполняет имеющееся пространство между оконным проемом и профилем; выводит остаточную влагу, препятствуя ее скоплению в монтажных швах. Как правило, ленту приклеивают к наружной части оконного блока. Ее наличие обязательно между подставочным профилем и профилем самого окна. Со временем лента может расшириться, заполнив свободные полости.
• Использование пены. Установка металлопластиковых окон по ГОСТу предусматривает заполнение полости, которая образуется между проемом и оконной системой, с помощью монтажной пены. Она обладает хорошими теплоизолирующими свойствами.
• Применение специальной диффузионной, паро- или гидроизоляционной ленты и устойчивых к воздействию влаги герметиков. Осуществляя монтаж пластикового окна по ГОСТу, ленту крепят на торце рамы, фиксируя ее в центральном пазу и выводя внутрь помещения. Герметиком заполняют полости, которые остались между финишным слоем отделки и окном.

Таким образом, правила установки окон по ГОСТу предусматривают полноценную защиту утеплителя от влаги и пара, которые могут поступать из помещения, а также наличие паропроницаемого слоя с наружной стороны. При этом конденсат, который образуется в монтажной пене, выводится наружу, исключая ее преждевременное разрушение.

В конечном итоге это гарантирует долговечность монтажного шва

Монтаж алюминиевых окон и ПВХ конструкций по ГОСТу, как и установка деревянных окон по ГОСТу, основывается на одном важном принципе: окно изнутри должно быть изолировано и утеплено лучше, чем снаружи

Стандартами предусмотрено использование специальных растворов с гидро- и пароизолирующими свойствами.

Интересуетесь, как установить окна по ГОСТу? Обратитесь к первоисточнику, где приведены основные термины, понятия, классификации и технологические особенности. Кроме того, осуществить монтаж окон по ГОСТу поможет видео этого процесса.

Визуальное восприятие информации играет важную роль в успехе всего мероприятия. В настоящее время найти всю информацию можно оставаясь дома. Достаточно иметь доступ к Интернету.

Установка окон по ГОСТу (фото позволят отследить последовательность действий) имеет очевидные достоинства и некоторые недостатки.

Правильный монтаж – залог успеха

В соответствии с нормами и требованием ГОСТ в окнах из белого ПВХ расстояние между креплениями должно быть не более 700 мм. и 150-180 мм от внутреннего угла рамы. Диаметр сверла должен быть меньше диаметра самореза.

В рамах просверливаются отверстия для соединения. В эти отверстия вставляются саморезы и скручиваются рамы. При креплении конструкции анкерными дюбелями заранее просверливаются отверстия в раме. Согласно ГОСТу от угла рамы должно быть 150-180 мм. Между крепежными элементами не более 700 мм. Отверстия под дюбели сверлятся с внешней стороны рамы.

Затем подкладываются опорные колодки под рамы. Опорные колодки могут быть изготовлены из древесины твердых пород или пластика. Далее конструкцию необходимо вставить в проем и зафиксировать раму подушками. Затем нужно взять уровень и с его помощью выровнять оконную конструкцию по горизонтали, помогая опорными колодками и подушками.

После горизонтального выравнивания раму необходимо выровнять вертикально относительно фасада с помощью того же уровня и подушек. С внешней стороны необходимо отметить место, где будет приклеена лента ПСУЛ (паропроницаемая саморасширяющаяся уплотнительная лента). После отметки рама вынимается.

Если планируется отделка откосов панелями ПВХ, то необходимо защелкнуть на раму стартовый профиль для откосов.

Со сдвигом 5 мм. от нанесенных отметок наклеивается на внешнюю сторону рамы лента псул. Сначала на верхнюю часть, потом на боковые стороны.

ПСУЛ – предварительно сжатая уплотнительная лента – применяется для соединения паронепроницаемого водоотталкивающего слоя с внешней стороны монтажного шва.

С внутренней стороны для защиты монтажного шва от влаги необходимо наклеить полнобутиловую пароизоляционную внутреннюю ленту и закрепить ее по углам. Затем конструкцию необходимо снова поставить в проем и окончательно выровнять с помощью подушек и опорных колодок.

После этого в стене просверливаются отверстия под дюбеля и вставляются вертикальные распорные колодки по бокам рамы и окно закрепляется.

После закрепления окна можно навешивать створки. Следующий этап – это утепление оконного шва монтажной пеной. Для качественной герметизации лучше использовать профессиональную пену под пистолет с низким вторичным расширением. Перед нанесением пены нужно увлажнить проем с помощью пульверизатора.

Тщательно встряхнуть баллон с пеной и заполнить проемы на 70% их глубины. Швы более 5 мм заполняются пеной в несколько слоев.

Если окно устанавливается зимой, то необходимо использовать морозостойкие материалы и зимнюю монтажную пену. Через 15-20 минут после нанесения пены необходимо закрыть внутреннюю ленту. Под подоконник устанавливается металлизированная пароизоляционная лента. С внешней стороны под отлив устанавливается внешняя диффузионная паропроницаемая лента. Окно установлено.
