Вентиляция кровли из мягкой черепицы: устройство и схемы крыши

Установка металлических карнизных, фронтонных планок и ендового ковра

Правила устройства перечисленных выше элементов кровельной конструкции:

Для обеспечения защиты на карнизных свесах края обрешетки от дождевой воды, монтируют поверх подкладочного ковра, так называемые, капельники (металлические карнизные планки) с нахлестом минимум в 2 см. Планки прибивают зигзагообразно при помощи кровельных гвоздей с шагом в 100 мм.
Для обеспечения защиты краев обрешетки на торцевых кровельных частях монтируют фронтонные планки с нахлестом минимум в 2 см. Прибивают их аналогичным способом, как и карнизные планки.
Для повышения гидроизоляционных свойств в ендовах над подкладочным слоем укладывают ендовый ковер в соответствии цвету гибкой черепицы. Фиксируют края кровельными гвоздями через каждые 100 мм.

Порядок установки конструкции

Технология устройства прохода вентиляции через кровлю на крыше с металлочерепицей несложна. Чтобы выполнить работу, нужен набор простых инструментов: карандаш, ножницы по металлу, стамеска, строительный уровень, шуруповерт или отвертка.

На первом этапе решают вопрос с местом установки. Для этого с внутренней стороны кровли при помощи отвеса определяют точку прохождении вентиляционного выхода. Затем точку переносят на крышу путем замера ее координат по вертикали и горизонтали, отталкиваясь от стропил.

Далее начинают обустройство узла. Размечают контур фиксации накладки при помощи шаблона, который накладывают на гребень волны. В металлическом листе делают надрез шириной около 2,5 см, используя стамеску и молоток. По разметке ножницами по металлу вырезают контур, стараясь, чтобы края у отверстия получились ровными.

Второй этап начинают с получения доступа к гидроизоляции путем снятия листа металлочерепицы с вырезанным контуром под монтаж узла прохождения трубы. На гидроизоляционное полотно наносят контур уплотнительной прокладки, после чего вырезают в пленке отверстие.

Подгоняют размеры, тыльную сторону прокладки покрывают клеем, прикладывают ее к гидроизоляционному полотну и крепят к обрешетке саморезами. Непосредственно к гидроизоляционному слою изоляционную прокладку крепят клипсами.

Если вывод возвышается над кровлей на 0,9-1,2 м, конструкция будет достаточно нежесткой, в период снегопадов она может деформироваться. Крепить ее нужно в двух точках как минимум

Устанавливают прокладку с внутренней стороны. Снятый лист устанавливают на место. На жесткую накладку, предназначенную для монтажа снаружи, наносят клей, прижимают ее к месту установки на металлочерепице. Далее, укрепляют по всему контуру саморезами. Заворачивают крепеж так, чтобы каждая последующая точка находилась по отношению к предыдущей по диагонали.

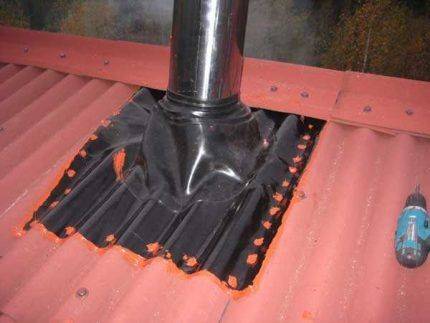

После высыхания клея монтируют вывод вентиляционной трубы. Ее корпус вставляют в проходной узел, края которого промазаны герметиком. Добиваются устойчивого положения, выравнивают обязательно по строительному уровню.

Выравнивание на глаз не подходит, даже если кажется, что труба занимает строго вертикальное положение. Трубу также крепят саморезами, а на ее срез монтируют дефлектор. Герметичность перехода трубы через крышу является немаловажным условием.

Нужно прижать основание прохода к кровле насколько плотно, чтобы из-под прокладки вышли излишки герметика

Каждая, допущенная во время монтажа неосторожность, приведет к течи сквозь кровлю

Выход вытяжной трубы необходимо состыковать с внутридомовым воздуховодом. Наиболее часто это делают при помощи гофрированной трубы, протянутой через все слои пирога — паро- и гидроизоляцию, утеплитель. Каждое место пересечения герметизируют посредством липкой ленты, герметиком, водоотталкивающим материалом для гидробарьеров.

Если вытяжная труба находится непосредственно над домовой вытяжкой, для стыковки лучше использовать пластиковые трубы. Когда они удалены друг от друга на определенное расстояние, применяют гофрированные изделия

Если проходка сделана правильно, ей не страшны перепады температур, вибрация, давление, оказываемое атмосферными осадками. Этот элемент выполняют из материалов не подверженных коррозии, не плавящихся под солнечными лучами, противостоящими влаге. Наиболее часто таким надежным заслоном является резина или силикон.

Небольшая хитрость

Прежде чем приступить к укладке гонтов, советуем предварительно разметить кровлю, чтобы избежать искривления линии укладки. Полагаться на свой глазомер в этой ситуации лучше не стоит, так как малейшее отклонение в укладке гонтов будет заметно.

Выполнить разметку можно по данной схеме:

Поперек скатов провести две параллельные прямые линии на расстоянии 50 см друг от друга. Удобнее расположить линии у того края, от которого начнется укладка гонтов;
К этим линиям дополнительно провести пересекающие их перпендикулярно отметки, которые будут служить ориентиром для укладки кровельного материала. Шаг между этими линиями должен составлять 25 см.

Нюансы укладки мягкой черепицы на ендовах и коньке

Важное внимание при укладке мягкой черепицы необходимо уделить ендовам и конькам, к которым следует переходить по окончании работ с рядовой черепицей. В ендовах кровлю обрезают для открытия полоски ковра, имеющей ширину 150 мм

В ендовах кровлю обрезают для открытия полоски ковра, имеющей ширину 150 мм.

Перед укладкой мягкой черепицы на коньках следует подготовить подмости, которые помогут упростить работу. Для получения коньковой черепицы достаточно разделить карнизную в трех местах перфорации, а затем согнуть пополам полученные элементы.

Такая кровля крепится короткой стороной вдоль конька с нахлестом в 50 мм с помощью четырех гвоздей.

ОСТОРОЖНО!
Не стоит забывать о нанесении клея на лепестки в местах крепления после демонтажа подмостков.

А теперь рассмотрим, как класть мягкую кровлю вокруг печной трубы.

Общие правила сооружения кровли

Обязательно перед возведением крыши над баней следует определиться с типом конструкции. Она может быть одно или двухскатной, то есть состоять из одной, двух и более наклонных плоскостей. Угол наклона плоскостей определяет климатическая специфика региона. Точнее количество атмосферных осадков, способных отложиться на крыше и повредить ее своей тяжестью. Чем больше уклон у кровельных скатов, тем меньше вероятность скопления на ней залежей снега.

В зависимости от угла выбирают материал:

рубероидом можно покрыть крышу любой конструкции со скатами, расположенными под любым углом;
мягкая кровля своими руками может быть устроена из специальной кровельной черепицы, если уклон не превысит 25º;
рулонными материалами можно обустроить кровлю, если угол наклона ската от 5 до 25º;
несколькими слоями битумной мастики заливают практически плоские кровли до 5º и менее, некоторый уклон у банной крыши должен быть обязательно, иначе на ней будут задерживаться осадки.

Перечисленные виды мягкой кровли сооружаются разными способами, но есть у методов их возведения общие технологические черты. Сначала согласно проектным расчетам проводится подготовка. Для обустройства банек из пенобетона или кирпича монтируют мауэрлат, а в верхних венцах строений из бревна или бруса делают врубки под потолочные балки с шагом от 0,5 до 1,0 м. Расстояние между врубками под балки рассчитывают исходя из типа сооружения системы для утепления потолка и разновидности кровельной конструкции.

Сооружают отдельные элементы стропильной системы. С целью исключения рискованных ситуация и для удобства чаще всего доски или брус стропильных ног соединяют шурупами на земле. После проверки идентичности всех составляющих, проводимой путем складывания в стопку всех стропильных ферм, их поднимают наверх.
Производится монтаж и крепление всех компонентов стропильной системы с потолочным перекрытием, с ригелями, укосинами и с внутренними коньковыми досками, после чего данный кровельный каркас становиться единым объектом.
Сооружается обрешетка. Чтобы правильно осуществить устройство крыши под мягкую кровлю, обрешетку делают с минимальными зазорами или вовсе без них. Максимально допустимые просветы между досками не должны превышать 1 см. Нередко поверх устроенной из досок обрешетки укладывают выравнивающую фанеру, тогда служащий основой для фанерных листов дощатый настил можно делать с расстояниями больше одного см. Листы фанеры настилаются по принципу кирпичной кладки. Стыки расположенного сверху кровельного материала желательно не совмещать со швами между фанерой и с промежутками между доской.

Перечисленные этапы выполняются по аналогии для возведения любой крыши. Дальнейший монтаж мягкой кровли осуществляется с ориентацией на тип кровельного материала.

Последовательность выполнения работ – схема укладки

Определенный порядок монтажных работ способствует созданию надежной кровли из гибкой черепицы, поэтому рекомендуется придерживаться следующей схемы укладки мягкой черепицы:

После установки стропильного каркаса на его внутренней стороне укладывают пароизоляционный материал. Это помогает защитить конструкцию от поднимающихся вверх паров. При монтаже пароизоляции нельзя допускать образование зазоров и провисаний, места стыков полос необходимо проклеить двухсторонним скотчем. Фиксацию пароблокирующего слоя можно проводить специальными планками, которые в дальнейшем могут использоваться для крепления внутренней обшивки мансардного этажа.
Далее между наслонными стропилинами фиксируют контробрешетку, который будут поддерживать теплоизоляционный материал. После их установки переходят к укладке утеплителя, в качестве которого чаще всего используется минеральная вата. Теплоизоляция монтируется в два слоя, при этом второй слой должен обязательно перекрывать швы первого ряда. Это же правило соблюдается при утеплении с большим количеством слоев.
Поверх утеплителя выполняют укладку ветрозащитной пленки или специальной мембраны, которая имеет свойство пропускать воздух, но при этом препятствует проникновению влаги к нижним слоям конструкции. Монтаж гибкой черепицы предполагает использование сплошной обрешетки из достаточно легких материалов, таких как влагостойкая фанера или ориентировано-стружечная плита. Монтаж элементов в этом случае требует обязательного наличия зазоров между плитами до 5 мм. Это не допустит деформации элементов обрешетки при повышении уровня влажности.
Монтажные работы рекомендуется выполнять только сухую погоду при температуре не ниже + 5 градусов. Перед непосредственной укладкой кровельного покрытия на обрешетке закрепляют специальную подкладку. При этом в первую очередь застилают нижнюю часть крыши, а затем поднимаются вверх. Полотна укладывают внахлест, промазывая стыки битумной мастикой. Далее монтируют карнизные и торцевые планки, а после этого начинают монтаж гибкой черепицы.
Монтажные работы по укладке элементов мягкой кровли могут выполняться разными способами, это зависит от формы используемых плиток. Для каждого вида производителем составляется подробная инструкция, которая вкладывается в упаковку. Монтаж плиток выполняется в строгом соответствии с инструкцией.
Чтобы создать цветовой баланс на крыше из гибкой черепицы, необходимо перемешать плитки из всех приобретенных коробок. Укладка первого ряда должна выполняться поверх карнизной планки, поэтому следует использовать специальную коньково-карнизную черепицу или отрезать фигурную часть нескольких планок. Монтаж следует начинать в центре ската.
Укладка второго ряда также начинается в центре, но по отношению к предыдущим элементам должно быть смещение на пол-лепестка в какую-либо сторону

Выполняя фиксацию, важно чтобы нижний край укладываемого ряда и вырез предыдущих плиток совпадали. Для крепления элементов мягкой кровли используются специальные кровельные гвозди с большими круглыми шляпками.
Особенно внимательно следует выполнять монтаж плиток в местах примыкания к трубе, вентиляционному выходу, коньку и мансардным окнам

Несоблюдение элементарных правил укладки в этом случае становится причиной образования протечек.
В процессе монтажа плитки, уложенные друг на друга, под собственным весом склеиваются в единое полотно, надежно защищающее строение от неприятных сюрпризов погоды.
Приобретая кровельный материал, следует подумать о небольшом запасе. Дело в том, что крыша сложной формы предполагает наличие ендов, переломов и различных декоративных элементов, в этих местах требуется подрезка и подгон элементов. В результате образуется до 5% отходов. Кстати на крыше с ровными скатами отходы практически не остаются.

Устройство вентиляции кровли из металлочерепицы

Система вентиляции кровли состоит из следующих конструктивных элементов:

карнизные продухи;
вентилируемый конёк;
кровельные аэраторы;
разжелобок.

Рассмотрим каждое из устройств более детально.

Карнизный продух. Другое название — вентиляционный вход, поскольку через щели и отверстия в планке под карнизом втягивается воздух, который затем поступает внутрь подкровельного пространства. Различают:
- точечные продухи. Отверстия диаметром от 10 до 25 мм в нижней части карниза. Чем меньше уклон кровли, тем больше делаются продухи. Как правило, отверстия располагают под водосточными желобами, чтобы избежать обледенения, и облицовывают снаружи софитами для защиты от засорения листьями или мусором;
- щелевые продухи. Отверстия в форме вертикальной или горизонтальной щели размером до 2,5 см. Обеспечивают круглосуточный доступ свежего воздуха в подкровельное пространство. Для того чтобы листья и мелкий мусор не забивали щели, поверх продуха монтируют дополнительную вентиляционную сетку, состоящую из мелкоячеистой плетёнки.
Вентилируемый конёк (или коньковые продухи). Другое распространённое название — вентиляционный выход. Так как конёк является верхней точкой скатной крыши, то именно здесь происходит выход воздуха наружу. Производится в двух готовых вариантах: с продухами щелевидной формы (до 50 мм) или с точечными отверстиями во всю длину конька.
Кровельные аэраторы. Являются дополнительными составными частями общей системы вентиляции кровли. С помощью аэраторов усиливают движение воздушных масс, придают ему нужное направление. Конструкция представляет собой трубу небольшой длины (до 50 см), внутри которой расположен проход, обеспечивающий герметичность соединения с кровлей, и дефлектор — колпак для защиты от попадания воды и грязи. Установка производится как во время первичной сборки кровли, так и на уже эксплуатируемой крыше. Универсальность аэраторов заключается в том, что их применяют для любых типов крыш и покрытий, начиная с металлической и заканчивая мягкой битумной кровлей. Каждая компания, занимающаяся производством кровельного материала, выпускает аэраторы под собственную продукцию. Ассортимент насчитывает до 50 наименований различной формы и размеров.
Разжелобки — это элемент вентиляции, обслуживающий кровлю сложной конфигурации. Если на стыке скатов образуется впадина (ендова), то перед укладкой металлочерепицы необходимо установить разжелобок, который создаст вентиляционный канал для движения воздуха. Разжелобки бывают двух видов: внутренние и наружные.

Мы рассмотрели пассивные способы удаления влаги. Чаще всего они прекрасно справляются с поставленной задачей. Но если такой вентиляции недостаточно, применяют системы принудительной циркуляции воздуха. Главное их отличие заключается в наличии электрического вентилятора, который располагается внутри трубы и ускоряет проход воздуха.

Регулировка скорости движения воздуха может осуществляться автоматически или вручную со специальной панели оператора

Кроме этого, существует группа так называемых аэраторов турбинного типа. Многие специалисты считают их наиболее эффективными устройствами для вентиляции крыши. Верхняя часть прибора, взаимодействующая с внешней средой, оборудована дефлектором с турбиной, который вращается под действием ветра. При этом естественная тяга многократно увеличивается (в 5–7 раз в зависимости от силы ветра). Необходимое условие использования такого оборудования — адекватное увеличение размеров карнизных продухов и софитов.

Турбина, встроенная в трубу, увеличивает эффективность работы аэратора в несколько раз

Подбирая комплект для вентиляции кровли из металлочерепицы, нужно обращать внимание на такие моменты:

следует приобретать аэратор с профилем основания, соответствующим рельефу черепицы;
в комплектацию обязательно должны входить следующие элементы — перечень технических характеристик устройства, руководство по установке и эксплуатации, монтажный шаблон, прокладки, проходной элемент, набор крепежа;
цвет аэратора желательно подбирать под цвет металлочерепицы;
чем больше размер обслуживаемой площади, тем большего диаметра устанавливают аэратор (небольшие участки могут оборудоваться трубами с малым диаметром);
материал изделия должен соответствовать условиям, в которых устройство эксплуатируется (качество пластика или металла должно подтверждаться документально).

Отличия в устройстве теплой и холодной кровли

Технологии и схемы укладки кровельного пирога для совмещённого и холодного чердака отличаются не только наличием или отсутствием слоя утеплителя, но и более сложной моделью стропильной системы.

Конструкция, устанавливаемая над холодным чердаком, проста в реализации.

Важно! Полный отказ от утепления чердачного помещения приведет к нарушению теплового режима, образованию наледи и сокращению срока службы кровли. Для нормализации температурного режима следует утеплять перекрытие между отапливаемым помещением и «холодным» чердаком.. Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

Конструкция кровельного пирога с утеплением требует больших затрат, а потому целесообразна в тех случаях, когда чердачное помещение планируется использовать в качестве жилого мансардного этажа.

Обрешетка для мягкой черепицы

Начинать надо именно с разбора обрешетки. Так как битумная черепица – материал гибкий и тонкий, то он, ложась на любую плоскость, в точности повторяет все ее формы. Поэтому монтаж гибкой кровли проводят только на сплошную обрешетку, собранную или из досок, или из листовых или плитных материалов, к примеру, из влагостойкой фанеры или ОСП.

Дощатую обрешетку укладывают на стропильную систему крыши, оставляя между досками зазор в пределах 1 см. Это так называемый компенсационный зазор на случай влажностного и температурного расширения пиломатериалов.

Фанера и плиты ОСП укладываются на разреженную обрешетку из досок толщиною 20-25 мм и шириною 100 мм. Шаг установки досок зависит от размеров укладываемых листов или плит. К примеру, если для сплошной обрешетки выбрана фанера 125х125 мм, то шаг монтажа элементов обрешетки должен быть в пределах 70 см. Лист фанеры краями должен лечь на две крайние доски, а между ними должна оказаться еще одна. То есть фанерный лист должен лежать на трех досках, как минимум.

Сплошная обрешетка из досокИсточник krysha-expert.ru

И два важных момента:

между укладываемыми плитами или листами оставляют зазор – 1 см;
укладку панелей производят со смещением в половину элемента, таким образом, добивается равномерное распределение нагрузок на все листы (плиты).

Технология устройства крыши под мягкой черепицей

Прежде чем приступить к самостоятельному покрытию крыши мягкой кровлей, рассмотрим ее правильное устройство. Использование гибкой черепицы подразумевает следующую начинку кровельного пирога:

Стропильная система;
Пароизоляционный материал;
Утеплитель (например, минеральная вата);
Гидроизоляционный материал;
Сплошная обрешетка (плиты ОСП или обрезная доска);
Подкладочный ковер;
Мягкая черепица.

При этом верный и наиболее рациональный порядок действий при обустройстве крыши под мягкую черепицу будет выглядеть следующим образом:

Первым делом производится монтаж стропильной системы;
На нее укладывается слой гидроизоляционного материала и формируется вентиляция;
Поверх гидроизоляции набивается обрешетка. Так как битумная черепица очень гибкий материал, то необходимо выполнить сплошную обрешетку;
Укладка подкладочного ковра и кровельного покрытия;
Далее работы перемещаются в пространство под крышей. Между стропил укладывается утеплитель и поверх него закрепляется пароизоляционный материал;
В последнюю очередь выполняется внутренняя обшивка помещения под крышей. Если планируется обустройство холодной кровли (например, крыша беседки и неотапливаемый чердак), то пункт 5 пропускается.

Рассмотрим некоторые из этих пунктов более подробно.

Монтаж слоев «кровельного пирога»

Последовательность монтажа конструктивных элементов рассмотрим на примере «пирога» под мягкую кровлю с утеплителем:

1. Монтаж плит минеральной ваты враспор между стропилами. Установку можно производить как в 1, так и в 2 слоя.

Фото 17. Монтаж утеплителя в 2 слоя с перекрытием стропил

2. Монтаж пароизоляции для защиты мягкой кровли и других слоев от насыщенных влагой паров. Настил выполняется сверху вниз с обеспечением нахлеста при соединении отдельных полотен не менее 100 мм. Крепление осуществляется строительным степлером к стропилам.

Фото 18. Крепление пароизоляционной мембраны

3. Настил гидроизоляционной пленки осуществляется снизу вверх. Материал тоже крепится степлером к стропильным ногам – только с наружной стороны крыши. Величина нахлеста при стыковке полотен – 100 мм.

Фото 19. Монтаж гидроизоляции

Сооружение контробрешетки. Применяются бруски толщиной 40-50 мм, которые набиваются на стропила в параллельном с ними направлении.

Фото 20. Крепление брусков контробрешетки

Устройство обрешетки под сплошное основание. Используются доски толщиной от 25 мм, которые крепятся поверх контробрешетки в перпендикулярном направлении по отношению к стропилам.

Фото 21. Фиксация досок обрешетки

В следующих видеоматериалах подробно рассмотрены процессы монтажа:

пароизоляции;

утеплителя;

контробрешетки и обрешетки.

Вентиляция кровли – почему это важно?

Поскольку из-за резких перепадов температуры воздуха, многочисленных испарений внутри помещения и повышенной влажности воздуха, в подкровельном пространстве образуется конденсат.

Так, скопившаяся влага проникает в теплоизоляционный слой, что приводит к снижению его эффективности.

Помимо этого, отсутствие необходимого воздухообмена приводит к существенному перегреву кровли в жаркое время года, из-за чего находиться внутри помещения будет невыносимо.

Следовательно, установка системы вентилирования кровли позволяет решить сразу несколько проблем, обеспечив:

достаточный приток свежего воздуха в подкровельное пространство;
стабильную температуру и влажность на чердаке;
надежную защиту кровли, перекрытия и стен от образования плесени;
полноценное функционирование теплоизоляционного материала.

Установка вентиляции для кровли значительно сократит расходы на обогрев или охлаждение помещения, замену стропильной системы или многочисленные попытки борьбы с грибком.

Идеальное время для установки системы вентилирования – замена старого покрытия на новую кровлю из мягкой черепицы.

Требования к вентилированию кровли

Следует серьезно отнестись к устройству правильной вентиляции для кровли из мягкой черепицы, чтобы избежать вышеперечисленных проблем.

Прежде всего, следует помнить о пространстве между основанием и утеплителем, для достижения которого понадобится набить брус толщиной в 5 см

Кроме того, важно заранее побеспокоиться о том, чтобы внизу ската были небольшие отверстия для обеспечения достаточного притока свежего воздуха

В процессе монтажа мягкой кровли также не стоит забывать об отверстиях для коньковой вентиляции и установки аэраторов.

При установке обрешетки важно учитывать необходимость в наличии разрывов, благодаря которым будет обеспечиваться беспрерывная циркуляция свежего воздуха. Все эти нюансы должны быть продуманы еще на этапе проектирования системы

Разновидности вентиляции для кровли

Форма и конструкция крыши полностью определяют вид проветривания кровли. Если крыша из мягкой черепицы имеет сложную геометрическую поверхность, обеспечить достаточный воздухообмен можно только путем оборудования конькового вентилирования.

Так, в зависимости от особенностей построения дома, выделяют два вида проветривания через вентиляционный конек:

Точечный. Устанавливается на отдельных участках конька или ската, при этом имеет грибообразную форму. Такие аэраторы зачастую интегрируют в общую вентиляционную систему постройки, однако в отдельных случаях могут снабжать отдельной вытяжкой.
Непрерывный. Монтируется вдоль всего конька, и тем самым обеспечивает полноценную вентиляцию площади подкровельного пространства. В отличие от точечной системы, непрерывная вентиляция является более эффективной для мягкой кровли.

В данном случае стоит рассмотреть непрерывный вид вентилирования. Так, коньковый элемент – жесткая пластиковая конструкция, которая состоит из сплошной верхней части в форме уголка, а также перфорированных стенок.

Работа конькового вентилирования происходит путем конвекции, при котором теплые воздушные массы поднимаются кверху от карниза, а холодных воздух, в свою очередь, стягивается вниз. В данном случае система имеет свои зоны входа и выхода.

Так, свежий воздух проникает внутрь подкровельного пространства через кровельные свесы вентиляции (снизу), в то время как коньковый аэратор, расположенный наверху мягкой кровли, является местом выхода для отработанного воздуха.
