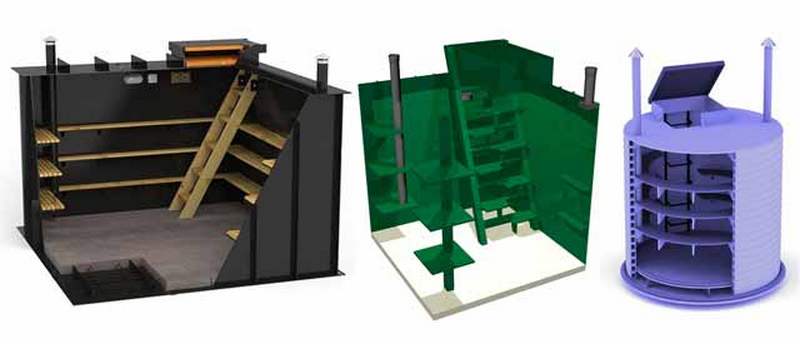

4 Металлическая конструкция

Вырыв котлован нужных размеров, следует поместить металлическую конструкцию внутрь и по бокам установить дренажную систему. Она должна состоять из ПВХ труб диаметром не менее 0,2 метра. Всё свободное пространство лучше всего заполнить смесью из песка и гравия. Это поможет предотвратить движение овощной ямы под действием грунтовых вод.

При появлении воды в дренажных трубах её можно откачать насосом. Особенно важна в таких постройках вытяжная и приточная вентиляция. Если её не установить, на полу будет постоянно скапливаться конденсат, а в помещении будет повышенная влажность, что может привести к гниению овощей и порче ценных вещей. Кроме того, для удаления излишней влаги из воздуха можно поставить в погребе ёмкость с солью. Потолок необходимо утеплить.

Назначение и особенности смотровой ямы

Чтобы закрывать смотровую яму, необходимо сделать люк из прочных материалов

Конструкция делает помещение более функциональным и позволяет сэкономить время и финансы. Владельцу не потребуется часто ездить в сервисный центр: в гараже, оборудованном ямой, удобнее проводить ремонтные операции. Помимо этого, ее можно использовать в качестве склада.

Яму можно обустраивать на начальных этапах строительства гаража или в уже эксплуатируемом помещении. Если есть возможность, лучше предусмотреть ее еще на этапе проектирования до начала возведения постройки. В этом случае затраты труда и времени будут меньше и не возникнет помех при изъятии грунта

В этом случае важно также заранее позаботиться о системе дренажа, включающей трубы, соединенные с коллектором. Это поможет вовремя отводить лишнюю влагу и снизить концентрацию испарений в воздухе, что способствует увеличению срока эксплуатации гаража. Если яму организуют в уже используемом гараже, трудозатраты будут больше

Но у такого варианта есть и плюс: закрытость строительной площадки. Крыша защищает яму от размывания дождем. Пол в помещении, как правило, представляет собой толстую армированную стяжку. При обустройстве ямы в этом случае создается разметка, а затем раздалбливается бетон. Арматурные хвосты обрезаются по периметру. Из получившегося котлована изымают почву и подушку из песка и гравия. Для этой операции используются обычные лопаты. Чтобы процесс шел быстрее, стоит пригласить помощника. Дно и стенки ямы нужно максимально выровнять

Если яму организуют в уже используемом гараже, трудозатраты будут больше. Но у такого варианта есть и плюс: закрытость строительной площадки. Крыша защищает яму от размывания дождем. Пол в помещении, как правило, представляет собой толстую армированную стяжку. При обустройстве ямы в этом случае создается разметка, а затем раздалбливается бетон. Арматурные хвосты обрезаются по периметру. Из получившегося котлована изымают почву и подушку из песка и гравия. Для этой операции используются обычные лопаты. Чтобы процесс шел быстрее, стоит пригласить помощника. Дно и стенки ямы нужно максимально выровнять.

Плюсы и минусы наличия ямы в гараже

На первый взгляд может показаться, что устройство ямы в гараже обладает сплошными достоинствами. Но есть немало нюансов, которые следует изучить прежде, чем приниматься за ее сооружение.

К плюсам обзаведения ямой можно отнести получение возможности проведения осмотра некоторых частей автомашины без обращения к помощи специалистов. Многим владельцам транспорта это интересно и к тому же позволяет сэкономить некоторую сумму.

Проведение мелкого ремонта и самостоятельное техобслуживание, если хозяин не прибегает к услугам профессиональных автослесарей, помогает неплохо сэкономить. Попробуйте подсчитать, в какую сумму обходится регулярная замена масла в условиях мастерской и прочие мелкие процедуры, необходимые для обслуживания авто. Такие подсчеты помогут определить выгоду самостоятельного осуществления подобных работ. Навыки простейшего ремонта получить можно без особого труда, а польза будет немалой.

Для смотровой ямы можно выбрать любые желаемые размеры и держать в ней наборы для ремонта или автозапчасти. Это может быть удобным для владельцев небольших гаражей, где свободного места немного.

Есть и еще одна опасность, которая подстерегает владельцев гаражей, оборудованных приспособлением для осмотра. Это грунтовые воды, которые могут располагаться очень близко и после оборудования ямы поступают в ее стены. При избыточном количестве влаги в помещении автомобилю нередко наносится серьезный вред, а при небрежно выполненной гидроизоляции или полном отсутствии ее, вода из-за температурных перепадов в зимнее время может скапливаться на стенах. При нахождении в условиях постоянной влажности кузов автомобиля будет постоянно подвергаться вредному, разрушающему влиянию.

Смотровая яма своими руками должна проектироваться с особым тщанием. При неверном отношении к работе велик риск постоянного образования конденсата на кузове машины, спровоцированного перепадами температуры на разных уровнях. Перед тем как начинать строительство, следует ознакомиться с инженерно-грунтовыми особенностями участка. Работа должна проводиться с соблюдением строительных технологий.

Гараж для покраски

Вытяжка в гараже для покраски имеет несколько особенностей. Замкнутое пространство, в котором присутствует большое количество токсичных веществ, нуждается в качественной очистке и проветривании. Иначе здоровью людей, которые участвуют в процессе покраски автомобилей, может быть нанесен значительный ущерб.

При эксплуатации гаража подобным образом крайне важно предусмотреть прогрев поступающего извне воздуха в зимнее время. Для этого применяют специальные вентиляторы

К ним относятся устройства канального, осевого и радиального типа. Первая группа приборов создает большое давление и хорошую циркуляцию воздуха.

Недостатком осевых вентиляторов является потребность проделывания для них больших отверстий в стенах. Однако такие устройства характеризуются высокой производительностью. Радиальные вентиляторы стоят относительно дорого, поэтому большой популярностью не пользуются. Но для гаража, в котором производится покраска автомобилей, такие устройства подходят идеально.

Полка на шпильках своими руками

Пример полки, установленной на заклепках, показывает, что вы можете создать свой собственный дизайн вещей и предметов в гараже. Помните, что каждый дизайн начинается с эскиза.

    • Во-первых, полка обрезается до желаемого размера из следующего материала ДВП или фанеры;
    • Для повышения устойчивости конструкции к углам полки крепится металлический профиль с жесткими ребрами на внутренней стороне;

По краям полки (от пяти до семи сантиметров) сделаны отверстия с заклепками

Обратите внимание, что если сверлить вблизи углов, полка может сломаться после размещения на ней предметов с разным весом; Затем поместите полку на потолок и отметьте отверстия карандашом. Таким образом, мы гарантируем, что они не будут деформированы и болты не будут деформированы; Затем мы просверливаем отверстия для анкеров. Удалите грязь, образовавшуюся после сверления отверстий

Вставьте анкер до упора в отверстие и затяните гайки;

Удалите грязь, образовавшуюся после сверления отверстий. Вставьте анкер до упора в отверстие и затяните гайки;

    • Прикрепите к анкерным болтам. Затем закрепите накидными гайками. Не лишним будет закрепить их другой простой гайкой, которая должна быть навинчена на резьбу болта;
    • Наконец-то мы добавили саму полку. Для этого на болт и закрепляется гайка, а затем шайба. Сама конструкция прикручивается к концам болтов. Мы починим его шайбой Гровера и еще одним орехом. Шайбы защищают конструкцию от поломки. Шайба Grover не создает крепежной гайки. Крепежные элементы отрегулированы по уровню;

Если вы построите такую полку, в гараже будет гораздо больше места. Чтобы закрепить конструкцию на месте, необходимо прикрепить ее к металлическому углу, который крепится к стене с одного конца и к полке с другого.

Из этого примера можно сделать вывод, что можно обойтись без арендованных мастеров и построить красивую полку в гараже собственными руками. Все, что вам нужно, это немного терпения и усилий.

Подробную информацию о том, как сделать собственные полки в гараже, вы можете найти в этом видео:

Page 3

Располагая верстаком в гараже, вы можете выполнять ремонт самостоятельно, не прибегая к дорогостоящим гаражам и коммунальным услугам.

Сборные верстаки не дешевы и не всегда помещаются в мусор, поэтому лучше построить письменный стол для мастерской собственными руками.

Перед началом работы необходимо определить тип Workbench и выбрать дополнительные функции для вашей модели.

Виды вентилирования

Вентиляция в яме организовывается по тем же законам аэродинамики, что и во всех других случаях. В соответствии с этим она может быть естественной и механической (принудительной).

Наиболее часто используется естественный способ воздухообмена, так как он наиболее приемлем по соотношению цена-качество. Циркуляция происходит благодаря разнице в давлении холодного и теплого воздушных потоков, когда свежий приток вытесняет теплый отработанный воздух. Чем больше разница в давлении, тем сильнее тяга и соответственно циркуляция происходит интенсивнее.

В летнее время вентиляция погреба ухудшается из-за незначительной разницы температур внешнего и внутреннего воздуха. в данном случае следует предусмотреть систему с принудительным побуждением движения воздушных масс.

Для смотровой ямы в гараже устанавливается естественное вентилирование и этого достаточно для просушки небольшого отсека.

Принудительная вентсистема устанавливается реже. Предполагает использование механических средств побуждения. Размещаются небольшие вентиляторы (часто осевые) внутри вентиляционного проема перед вытяжной или приточной трубой. Для этого требуется подведение электрического питания. Могут оснащаться таймерами для самостоятельного включения, выключения.

Принудительной вентсистемой может оборудоваться овощное хранилище, если в этом есть необходимость. Смотровую яму нецелесообразно оснащать механическим вентилированием, если для этого нет причин.

Популярным способом проветривания является комбинированная система, при которой механикой оснащается вытяжка гаража или погреба, а приток при этом функционирует естественно. Вентилятор, вытягивая отработанный воздух, создает зону разреженного давления и свежий поток проникает внутрь помещения гораздо быстрее.

Создаем воздухообмен в гараже

Мы уже выяснили, что плохая вентиляция – это реальная угроза для автомобиля, самого гаража, а также для здоровья автолюбителя

Поэтому крайне важно сделать систему результативной. Рассмотрим важные моменты

Тяга в вытяжке должна быть хорошей. Поэтому вытяжное отверстие размещают в наиболее высокой точке гаража.
Труба должна иметь максимальную высоту. Надо оставлять минимум три метра расстояния до точки входа холодного потока воздуха через приточную трубу.
Нужно обязательно защитить выходную трубу от попадания влаги

Делается специальный грибок, чтобы дождь не попал внутрь.
Принимайте во внимание, какое направление ветра обычно бывает. Вытяжку направляют в сторону ветра.

Элементарная приточная система может состоять из обычного отверстия с решеткой в нижней части гаражных ворот.

Делаем вентиляцию в яме

Остановимся на алгоритме работы для проведения вентиляции непосредственно в смотровую яму.

  • Ремонтную яму нужно приоткрыть по краям, ближе к приточной трубе. Оставьте зазор примерно в 10-15 см шириной.
  • Между досками, которые закрывают яму, тоже стоит оставлять зазоры по 10 см.
  • Обязательно сделайте щель и напротив вытяжки.
  • Придерживайтесь следующего принципа: отверстия для притока воздуха должны быть в два раза больше, чем для вытяжки.

Обратите внимание! Машину не нужно ставить над той зоной, где у вас имеется зазор для оттока воздуха из смотровой ямы. Именно на этом участке среда наиболее агрессивная, влажная

От этого потока автомобиль надо беречь, иначе днище начнет подгнивать.

Обеспечиваем комфорт в погребе

Остановимся и на вентиляции погреба. Если он располагается в гаражном помещении, отдельно от смотровой ямы, там тоже должна быть своя вытяжка.

Приточную трубу опускают в погреб до уровня пола. Вытяжной воздуховод следует провести с потолка. Желательно сделать вытяжку с южной стороны, а приточную трубу – с северной. Если вы собираетесь держать в погребе урожай, соблюдайте расстояние в 70 см от вентиляционной трубы до зоны хранения.

Для эффективности вентиляции соблюдайте соотношение диаметров: вытяжка должна быть в два раза меньше приточного канала. Также надо помнить о разнице в три метра между высотами точек для выхода и притока воздуха. В таком случае даже естественное вентилирование будет обеспечено на хорошем уровне.

Вентиляция в подземном помещении

Как было отмечено выше, всего существует два типа вентиляции – естественная и механическая. Это применимо и для подземного помещения в гараже. Его можно оборудовать одной из вентиляционных систем. Рассмотрим оба варианта.

Как правильно сделать вытяжку в погребе в гараже (вентиляцию в гараже с подвалом)?

Естественная

Естественную вентиляцию монтируют на первых этапах строительных работ. В общую схему включают подземное помещение – смотровую яму, подвал или погреб.

Это обусловлено тем, что укладка труб в завершенном гараже представляет собой крайне трудоемкую задачу.

Монтаж естественной вентиляции в подвале – относительно простая задача, самым важным элементом будет вентиляционный канал.

Ширина вентиляционного канала должна быть равна одному кирпичу, который укладывается на бок. Под эту ширину, покупают три трубы.

Их сечение варьируется в промежутке от 100 см² до 250 см². Точный размер сечения определяют, исходя из ширины кирпич/бетонного блока, а также расчётов по притоку-оттоку. Две трубы будут служить общей системой вентиляции в гараже. Первая – основная приточная труба, вторая – вытяжная. Третья труба понадобятся для подземного помещения.

Всё отличие для гаража с подвалом/смотровой ямой заключается лишь в укладке еще одной трубы. Она будет соединять воздушное пространство подземного помещения с общей гаражной вентиляцией. Это позволит создать максимально мощный переток воздушной массы. Приточную трубу монтируют в 25-50 сантиметрах от уровня пола (в подземном помещении).

Но перед этим устанавливают общую систему. Вытяжной канал выводят на крышу так, чтобы конец трубы был на полметра выше поверхности крыши. На внешние концы труб крепят пластиковую или металлическую сетку. Она послужит защитой от сора и забивания канала.

Механическая

Принципиальных отличий в установке механической вентиляции практически нет. Трубы должны быть расположены точно таким же образом. Две трубы служат основными каналами, третья труба обеспечивает связь с подвалом/смотровой ямой. Чтобы создать механическую вентиляционную систему, необходимо приобрести два вентилятора. Их устанавливают в полости труб, подключают к электросети гаража.

Затем, если была выбрана модульная система, проводят настройку с помощью контроллера – выставляют желаемый объем. Рекомендуется ставить именно модульную систему, она обойдется несколько дороже, но позволяет точно регулировать приток-отток воздушной массы. В трубу подземного помещения устанавливать вентилятор не требуется, так как в гараже уже будет обеспечена хорошая принудительная циркуляция.

Заменить вентилятор можно диффузор-флюгером или же дефлектором. В первом случае устройство монтируют в приточном канале, на его вершине. Второе устройство, дефлектор, использует другой физический принцип. Дефлектор генерирует разряженный воздух. От этого возникает перепад давления, начинается циркуляция.

Самодельным решением является использование лампочки. Её помещают в трубу, подключают к электросети. В процессе работы лампочка нагревается, тем самым создает перепад температур, который позволяет воздуху двигаться. Но специалисты сходятся во мнении, что модульная вентиляция с двумя вентиляторами является наиболее эффективным вариантом.

Механическая вентиляция в подвале гаража своими руками: схема.

Сделать вентиляцию в подземном помещении гаража несложно. Она является лишь частью общей вентиляционной системы гаража. Поэтому все что необходимо – соединить оба пространства (надземное и подземной) дополнительной трубой. Лучше всего подходят трубы с сечением в 100-250 см². В остальном же все сводиться к созданию общей вентиляции в гараже.

Естественная вентиляция не обеспечивает оптимальных условий хранения. Она сильно зависит от погоды, времени года. Циркуляция воздушной массы может полностью прекратиться, если не повезло с температурой воздуха.

В этом плане куда эффективней является механическая система. Лучше всего использовать современные модели вентиляторов, оснащенные контроллерами.

Погреб в гараже: что можно хранить?

Если погреб сделан правильно: с использованием тепло- и гидроизоляционных материалов, с установленной в нем принудительной или естественной вентиляцией, с сооружением специальных полок для хранения продуктов, — то в нем могут сохраняться в хорошем состоянии до конца весны как консервированные заготовки в банках и прочей таре, так и свежие овощи: морковь, картофель, свекла, капуста и др.

В данном случае учитываются не только условия, созданные в помещении, но и требования к хранению продуктов. Крышки должны герметично закрывать банки, картофель — лежать ящиках с отверстиями (если он сухой, то меньше гниет), яблоки и крупные ранетки лучше завернуть в пергаментную бумагу и др.

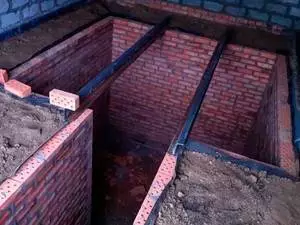

Как выглядит погреб в гараже — фото:

Преимущества

Подвальное помещение имеет смысл сооружать, если гаражное помещение находится в собственности и предполагается пользоваться им в течение многих лет. Какие преимущества у погреба в гараже?

  1. Находится под замком. Чтобы достать припасы на зиму, нужно сначала попасть в гараж. Поэтому «набеги» сомнительных личностей исключены.
  2. Овощная яма расположена непосредственно под гаражом в теплой зоне, поэтому затраты на теплоизоляцию минимальны.
  3. Зимние заготовки и овощи находятся близко, до них «рукой подать». Не нужно ехать куда-то далеко на дачный участок, откапывать сугробы, чтобы обеспечить доступ к подвалу.
  4. Вход в погреб можно сделать прямо из смотровой ямы. Таким образом, решаются 2 проблемы: и заготовки находятся в положенном месте, и можно беспрепятственно заниматься ремонтом автомобиля.
  5. При своих компактных размерах такое помещение может стать хранилищем для большого количества продуктов.
  6. За ненадобностью помещения для хранения съестных запасов погреб легко переоборудовать в мастерскую или кладовую для вещей.

Смотрите на фото ниже пример овощной ямы в гараже:

До поздней весны зимние заготовки сохраняются в отличном состоянии

Но стоит обратить и особое внимание на вентиляцию. Естественная, состоящая чаще из 2 труб, одна из которых выводится над уровнем пола, а вторая — над потолком, не всегда спасает ситуацию

Лучше, если это будут модульные системы, управляемые мини-компьютером. Тогда условия в подвальном помещении можно регулировать искусственным путем.

Это интересно: Профиль под гипсокартон: разбираем внимательно

Материалы для работы

Точное количество зависит от размеров и конструкции. Перечень может меняться в зависимости от способа сооружения. Чаще всего используется следующее:

Как сделать забор из профнастила для частного дома: дизайн с фото, подробная инструкцияСделать забор из профнастила для частного дома можно своими руками. Процесс проще, чем большинство других вариантов….

  1. Песок для раствора. Главное, чтоб в нем не было вкраплений из глины и корней растений. Понадобится гравий, из него насыпается основа под стяжку. Щебень можно применять вместо гравия, также его удобно использовать в качестве наполнителя при заливке монолитной конструкции. Покупать только варианты мелкой фракции.
  2. Цемент. Его количество зависит от характера работы. Если будет кирпичная кладка или блоки, то он нужен только для кладочного раствора и стяжки. А если будет заливаться бетон, то цемента пойдет намного больше.
  3. Арматура. Лучше всего применять варианты толщиной 8 мм, они прочны, при этом не очень массивны. Для связывания заранее приобрести гибкую вязальную проволоку.
  4. Кирпич или бетонные блоки. Рассчитать количество исходя из размера стенок. Кладку можно делать в половину или четверть кирпича, стены не испытывают особых нагрузок, поэтому можно сэкономить на материале. Если есть старый, но еще крепкий кирпич, можно использовать и его.
  5. Доска и брус. Нужны для сборки опалубки, если стенки будут заливаться бетоном. Использовать прочные варианты, так как бетон тяжелый и может продавить тонкую доску своим весом. Часто используют плиты ОСП, они не боятся влаги и очень жесткие.
  6. Металлический уголок и профильная труба. Уголком делается обрамление по периметру для укрепления. А из трубы крепится отбойник, чтобы исключить попадание колеса в яму. Также из металла можно сварить лестницу, а можно сделать каркас их стали, а ступеньки из дерева.

При возведении объекта

Сделать гидроизоляциювы можете своими силами, не обращаясь к специалистам. Первичную защиту делайте следующим образом:

  1. На дно перед началом процесса бетонирования насыпьте гравий, его слой должен составлять 15 см.После этого насыпьте 5 см песка. Подушку нужно утрамбовать, слои будут отлично отводить влагу.Земляные стены еще до нанесения гидроизолирующего материала рекомендуется смазать жирной глиной. Для этой цели лучше всего подходит красная.

В продаже есть разные материалы, которые отлично подходят для защиты углубления.

Битумные материалыпроизводители выпускают в виде рулонов. Закройте материалом полки и ниши, которые находятся в углублении. Разделите рулон на фрагменты, нужно заранее смазать все части специальными растворителями.

Материал уложите так, чтобы листы размещались внахлест хотя бы на 10 см.

Обратите внимание на стыки. Для их склеивания нужно воспользоваться горелкой, либо замажьте стыки расплавленным битумом

Некоторые автовладельцы используют для этой цели растворитель.

Полимерные мембраны.Их укладывают внахлест на каркас, для армирования используется металлическая сетка. Всю поверхность ямы закройте материалом.

Соединяют мембраны сваркой. Может применяться горячая струя воздуха. Поскольку способ основан на использовании сварочного оборудования, такую работу лучше доверить специалистам.

Проникающие материалы.Купите специальную смесь, смешайте с водой. Раствор нужно наносить на слегка влажную поверхность смотровой ямы. После кристаллизации пору в бетоне надежно закупориваются.

Жидкая резина.Нанесите материал на увлаженную поверхность. Этот способ подходит, если температура окружающей среды находится в диапазоне от + 10 до + 24. Завершив напыление, подождите несколько часов.

Гидроизоляцию при строительстве гаража нужно делать в комплексе, она должна быть внутренней и наружной

Важно правильно определить глубину котлована

Производя вычисления, обязательно принимайте во внимание то, какой толщины будет подготовительный слой. Важна и высота потолка ямы

Выкопайте котлован, учитывая отступы. Делайте их шириной не менее 1 метра.

Выровняйте дно котлована, делая небольшой уклон к стенам от центра. Сделайте гидрозатвор из глины, уложите. Слой должен быть не менее 10 см, утрамбуйте основание.

Для отвода воды от объекта сделайте дренажные траншеи.

Их глубина должна быть не менее 0,5 м. Не забывайте про то, что траншеи нужно сделать с уклоном. На дно настелите геотекстиль, располагайте его так, чтобы он на метр выступал за края траншеи.

На геотекстиль насыпьте гравий слоем 5 см.

Купите дренажные трубы и положите их в траншеи. Делайте уклон 50 см на 1 погонный метр. Для устройства дренажных труб покупайте асбоцементные изделия, либо полимерные или керамические трубы.

Их нужно вывести к тому месту, где будет собираться вода. Трубы засыпьте слоем гравия толщиной 30 см. Заверните «пирог» с выступающим над траншеей полотном геотекстиля.

Котлован засыпьте щебнем и песком.

Чередуйте слои, трамбуя каждый из них. Песок нужен для защиты гидроизоляции, ведь ее могут прорвать острые края крупных фракций. На основание положите рубероид, обязательно сварите его края, используя газовую горелку.

Промажьте битумной мастикой. Повторите процедуру, настелив материал в 3 слоя. Если грунтовые воды могут подниматься выше ямы, то необходимо сделать еще больше слоев.

Подготовьте опалубку, залейте пол из бетона. Используйте те смеси, в состав которых входят модифицирующие добавки.Смотрите видео, как сделать гидроизоляцию ямы в гараже своими руками:

Виды вентиляции

Какой бы у вас ни был гараж, есть ли у него подвал или смотровая яма – вентиляция необходима обязательно.

Существует несколько видов вентиляции такого помещения.

Естественная

Естественная вентиляция – самый бюджетный вариант

Свежий воздух в гараж поступает из-за разницы температур на улице и внутри помещения. Для естественной циркуляции воздуха необходимо предусмотреть 2 вентиляционных отверстия – приточное и вытяжное. Обновление воздуха поможет ускорить дефлектор, размещённый в вытяжном отверстии. Поблизости от этого устройства создаётся участок низкого давления, что позволяет быстро удалять воздух.

Воздушные потоки перемещаются благодаря обычным физическим законам:

  1. Разница в плотности холодного и нагретого воздуха.
  2. Воздействие потоков ветра.
  3. Перемещение воздушных масс в результате взаимодействия высокого и низкого давления.

При использовании естественной вентиляции не забывайте:

  1. В летнее время циркуляция воздуха заметно снижается.
  2. Из-за резкого изменения давления могут появляться сквозняки.
  3. Необходимо постоянно контролировать состояние вентиляционных отверстий и при необходимости их чистить.

Такая вентиляция в основном подойдёт тем, кто не хочет тратить много денег.

Принудительная

Принудительная вентиляция требует тщательного проектирования

Даёт возможность частично или полностью отказаться от дополнительного обогрева гаража, доводя температуру воздуха до 5 градусов тепла. Приточная часть содержит в своём составе фильтр, вентилятор и электрокалорифер. Воздух удаляется из помещения с помощью осевого или канального вентилятора, который установлен в воздуховоде. Перед поступлением воздуха в помещение он проходит фильтр и подогревается калорифером. Удаление отработанного воздуха производится при работе канальных вентиляторов.

Принудительный воздухообмен во время проектирования требует правильных расчётов по точному определению необходимому сечению воздуховода, мощности вентилятора и других рабочих параметров. Чаще всего создают вентиляционные каналы сечением 160-180 мм

Для такой конструкции важно правильно поместить отверстия в разных концах помещения по диагонали

Комбинированная

Комбинированная вентиляция отличается от естественной наличием дополнительного оборудования

Разновидность естественной вентиляции, она отличается только удалением отработанного воздуха – процесс происходит с помощью дополнительного оборудования. При этом способе на вытяжном отверстии ставят электровентилятор. Способ проветривания независим от изменений природы и требует меньших затрат, чем принудительная вентиляция. Минус этого метода в том, что поток воздуха не очищается и не подогревается, а за вентиляционными каналами нужно постоянно следить и очищать их от грязи и наледи.

Приточная

Приточная вентиляция не удаляет отработанный воздух, а обновляет его

В этом названии слово «приточно» сообщает, что основная функция вентиляции заключается не в удалении отработанного воздуха, а только в обновлении его объёма с помощью закачки свежего.

Конструкция такой вентиляции выставляет собственные требования:

  • Вентиляционные выходы, в отличие от вытяжной системы, должны находиться невысоко, в идеале – максимум на высоте 30-50 см от пола.
  • Выходы в этой системе нужно делать в 2 раза шире, чем при устройстве вытяжной вентиляции.
  • Каналы нужно размещать так, чтобы потоки ветра почаще задували в них. Поступление свежего воздуха в помещение удобней всего организовать, установив внизу ворот решётку. Если у вас длинный гараж, то лучше всего разместить вентиляционные каналы в длинной стене по центру гаража.

В стене в подходящем месте проделывают отверстия, а в них устанавливают гофрированные трубы. Учтите, что для хорошей производительности такой системы необходимо создать максимальную разность высот между каналами, для этого придётся найти длинную трубу. Но при низкой кровле гаража можно сделать гофрированную трубу выше, удлинив её пластиковой трубой. В результате мы сможет получить необходимую разность высоты.

Выводы и полезное видео по теме

Видео #1. Интересная и подробная информация по вентилированию помещения гаража изложена в этом ролике:

https://youtube.com/watch?v=J3cFvH3pOgE

Видео #2. На этом видео продемонстрирована работа вытяжного канального вентилятора:

Видео #3. Здесь можно посмотреть опыт создания самодельной вытяжки для гаража, сделанной из подручных средств:

Организовать качественную вытяжку в гараже не так уж сложно. Нужно правильно выбрать систему и установить ее или же улучшить уже существующий вариант вентиляции. Это положительно скажется и на состоянии автомобиля, и на здоровье владельцев гаража.
