Проверка и очистка вентиляционных каналов в частных и многоквартирных домах. Немного об особенностях кирпичной кладки

Содержание проверки

Содержание включает определенный алгоритм работы дымохода и тяги дымоходов

Обращайте внимание во время проверки, были ли выполнены следующие условия:

  • Приоткрывается обязательно окно, чтобы создать небольшой приток свежего воздуха.
  • С канала удаляется решетку и другие детали декора и защиты.
  • Включенный прибор, а точней его крыльчатку, помещают непосредственно в шахту, на уровень 5 – 10 см.
  • Считываются данные полученные во время проверки, отображающиеся на табло.
  • Полученные данные нужно сопоставить с таблицей соответствия.

Акт Санитарно-эпидемиологического обследования системы вентиляции

Для справки, скорость движения в минимальных значениях должна соответствовать следующим показателям:

  • Для вентиляции не менее 5 м/с.
  • Для отвода не менее 3 м/с.

Учитывайте, что если даже одно из обязательных условий проверки не было выполнено в полной мере, исследование считается не достоверным. И когда, речь заходит о судебных тяжбах, «отрезке» газа и тому подобное, в суде данное условие будет считаться важным. Поэтому, ни в коем случае не подписывайте акт, если какой-либо пункт, по вашему мнению, не был выполнен. Для обжалования можно пригласить независимую компанию.

Технология и способы проведения чистки

Известно 3 эффективных способа приведения проходов вентиляции в надлежащее состояние.

  • Механический способ. Он целесообразен при очищении вертикальных каналов, в том числе при попадании в них крупных предметов или кирпича
  • Химический метод. Делается промывка проходов с помощью растворяющих грязь, реагентов
  • Автоматизированная прочистка. Является комбинированной с использованием химических и механических средств

Последний способ является наиболее современным. Вентиляционная система в новостройках в большинстве случаев оборудована автоматикой, которая периодически включает очистительный процесс. Вакуумная установка отсасывает мусор и другие загрязнения. Контроль над состоянием стенок каналов осуществляют посредством видеокамеры.

Применяемые механизмы и приспособления

Наиболее распространённым способом очистки является механический способ. Такой метод подразумевает использование как ручного, так и автоматического инструмента для устранения простых загрязнений и завалов.

Приспособлениями при механическом способе являются щетки на тросе (возможно дополнение приводным устройством), компрессоры и щеточные машины, состоящие из щеток, гибкого вала, шланга для сбора пыли и пылесоса.

Средства для очистки вентканалов

Для устранения жировых отложений и копоти используется химический способ. На внутренней стороне вентиляционного канала распределяются специальные щелочные средства (некоторые с дезинфицирующим эффектом), расщепляющие жир. Далее система омывается пенным раствором. В современных очистителях химия и эффект пены совмещены.

Стенки промывают 2-5% щелочным раствором, при температуре 55-70°С. Средство выдерживают в канале 15-20 минут. Таким способом хорошо отмываются части вытяжки. Применяемые вещества, должны быть сертифицированными, и безвредными для людей, так как в большинстве случаев проводят ручную мойку.

Для удаления микроорганизмов при очищении воздуховодов проводится дезинфекция системы. Обычно используют баллон с распылителем. С целью достижения максимальной эффективности перед очисткой берут анализ для определения разновидностей патогенных микроорганизмов. На основании анализа подбирают химический состав.

Принцип действия вентиляционной системы

Монтаж системы производится согласно требованиям ГОСТ 30494 – 11. По нормам, уровень качества воздушных масс в помещении не должен превышать отметку содержания углекислого газа и влажность жилого помещения не должна превышать 60%, при скорости воздуха менее 0,2 м/сек.

Засор в системе вентиляции

Ранее использовалась естественная система вентиляции. Над дверями комнат делались специальные зазоры для поступления воздушных масс, деревянные окна пропускали достаточное количество, даже при закрытом положении. На окнах устанавливались форточки, для поступления чистого воздуха.

Новые здания, при установке пластиковых окон, оснащаются системой принудительного вентилирования. Обустраиваются приточные, вытяжные схемы с установкой вентиляторов. Эти устройства позволяют поддерживать в квартире нормальный уровень влажности и содержания углекислого газа.

Но принцип работы основной вентиляционной системы остается неизменным. Главное — вовремя проводить регламентные работы и устранять засоры.

Правила устройства вентканалов из кирпича

Для того, чтобы облегчить выполнение задачи, на подготовительном этапе работ изготавливают шаблон, с помощью которого ведут кладку кирпича. Прежде всего определяют оптимальные размеры шахты. Для дымовой трубы и кухонной вытяжки они разные. В первом случае ориентируются на следующие данные:

Определение высоты вытяжных шахт.

  • для отопительных приборов мощностью до 3,5 кВт оптимальное сечение канала 14×14 см;
  • для приборов мощностью от 3,5 до 5,2 кВт — 14×20 см;
  • если источник тепла обладает мощностью свыше 5,2 кВт, вентиляционный канал должен быть сечением 14×27 см.

Для изготовления шаблона потребуется доска длиной 2,5 м, толщиной 2,5 см и шириной 14 см. На нее наносят разметку, соответствующую проектному расположению вентканалов в стене. Этот шаблон поможет не отклониться от вертикального ведения кладки и выстроить ровные прямые шахты и отверстия дымоходов. Во время кладки стен проводят регулярную поверку шаблоном.

Вместо него можно использовать так называемые буйки. Они представляют собой деревянные коробы, размеры которых соответствуют сечению выстраиваемой шахты. Высота буйка должна быть равной высоте 7-8 рядов кирпичной кладки. Во время строительства вытяжки или дымовой трубы устанавливают буек, а кладку ведут вокруг него. Это позволяет соблюсти точные размеры шахты и ее соответствие вертикали.

Сечение трубы может быть квадратным или прямоугольным. Каналы в стене располагаются рядом, расстояние между ними в один кирпич. Во время кладки осуществляют однорядную перевязку стены с вентиляционными шахтами. Основной канал может иметь несколько отводов в помещения на разных этажах. Дочерний должен отстоять от главного не далее, чем на 1 м.

Для того, чтобы избежать засорения отверстий во время строительных работ, полости шахт закрывают ветошью, скомканной бумагой и другими подходящими для этой цели материалами.

Определение готовности раствора для кладки кирпича.

Если в процессе возведения стен используют буйки, их установка будет сама по себе препятствовать засорению.

Особое внимание во время кладки уделяют качеству швов. Цементно-песчаный или глиняный раствор обязательно заглаживают так, чтобы получилась как можно более ровная и гладка поверхность. В этом случае на внутренних стенках шахты не будет наслоений копоти и жира

Канал под кирпич должен быть рассчитан так, чтобы не требовалось подрезки этих строительных камней

В этом случае на внутренних стенках шахты не будет наслоений копоти и жира. Канал под кирпич должен быть рассчитан так, чтобы не требовалось подрезки этих строительных камней.

Для выполнения работ потребуется чертеж, использование которого не позволит допустить отклонений по вертикали горизонтали. Для полуторной и двойной кладки есть существуют свои, выверенные практикой способы ведения кладки. Они рекомендованы для устройства вентиляционной системы в малоэтажном строительстве.

В многоквартирном доме

воздухообмен для вентиляции в многоквартином доме

Здесь нормативы тоже сходятся в том, что рекомендуется обновлять минимум 25-30 м3 воздуха в час. Такое правило распространяется на большинство объектов. При определении нормативов надо учитывать, что в случае с приточной вентиляцией воздух поступает из окружающего пространства с улицы. Затем он перетекает внутрь помещений, потом снова удаляется наружу. Новостройка не исключение.

В вентиляции других помещений участвуют каналы, которые расположены в:

  1. Гардеробной.
  2. Туалете.
  3. Ванной.
  4. Кухне.

В любой комнате важно обеспечивать нормативный воздухообмен. Для этого требуется сделать так, чтобы даже минимальный расход и обмен был больше по сравнению с информацией, указанной в официальных таблицах

Ванная с пластиковыми окнами предполагает дополнительные правила.

Что делать, если вентиляция работает плохо

Ростехнадзор регламентирует, какие организации имеют право выполнять ремонт вентиляционных систем в многоэтажных жилых домах. При обнаружении неисправности в работе вентиляции следует обратиться к организации, которая занимается обслуживанием данного МКД и приняла на себя ответственность за предоставление коммунальных услуг. Это может быть товарищество собственников жилья, управляющая организация или жилищно-эксплуатационное управление.

Жильцы должны сигнализировать о нарушении в работе вентиляционных устройств. Заявка должна быть принята, и для ее выполнения безотлагательно направлен специалист. Он проведет обследование и занесет в акт данные об установленных проблемах. После этого работу системы должны восстановить в кратчайший период времени.

Система вентиляции имеет важное значение в инженерной сети здания. При своевременном выполнении профилактических работ, возможно предотвратить серьезные поломки. Это позволит поддерживать микроклимат в жилых помещениях МКД без трудоемких работ и особых затрат

Это позволит поддерживать микроклимат в жилых помещениях МКД без трудоемких работ и особых затрат

Источники

  • http://airducts.ru/texnicheskoe-obsluzhivanie-ventilyacii/
  • https://ventkam.ru/ventilyatsiya/obsluzhivanie
  • https://VentingInfo.ru/sistemyventilyacii/obsluzhivanie
  • https://erispro.ru/ventilyaciya/obsluzhivanie-pritochno-vytyazhnoy-ventilyatsii/
  • https://leonmonitor.ru/kto-otvechaet-za-ventiljaciju-v-mnogokvartirnom-dome/
  • https://m2keep.ru/soderzhanie-mkd/remont-ventilyatsii-mkd
  • https://sovet-ingenera.com/vent/oborud/oborudovanie-dlya-chistki-ventilyacii.html

Профессиональная экспертиза

Главное – заранее правильно поставить задачу перед экспертом. Право на такое мероприятие есть только у компаний, которые официально зарегистрированы в реестрах и получили соответствующую лицензию. Обязательно наличие высшего технического образования, минимального практического опыта.

Вот пример вопросов, которые можно решать во время такой процедуры:

  1. Достаточно ли тяги в вентиляционных каналах?
  2. Рыночная стоимость системы и установки всех компонентов.
  3. Соответствие проектной документации законодательным нормам, стандартам.
  4. Справляется ли система с объёмом работы для промышленных помещений?
  5. Какова была причина поломки, если вызывали именно из-за неё?

Куда обращаться при неполадках системы вентиляции?

неполадки системы вентиляции

Правильный ответ – к представителям организации, которая отвечает за обслуживание инженерных систем. Примеры:

  • Жилищно-строительные кооперативы.
  • Товарищество собственников жилья.
  • Управляющая компания.
  • Жилищно-эксплуатационная контора.

Заявка подаётся в письменной форме, в количестве двух экземпляров. Обязательно надо написать о просьбе принять соответствующие меры из-за неработающей вентиляции. Один относят в обслуживающую компанию, другой остаётся у собственника с отметкой о принятии.

После рассмотрения документов коммунальные службы направляют специалистов, которые и занимаются проверкой, а потом выставляют соответствующие решения. К вышестоящим инстанциям можно обращаться, если первое заявление на протяжении 45 дней не приносит никаких результатов. Копию первого обращения вместе с ответом, если он есть, прикладывают к последующим документам.

Если работа вентиляции нарушена сразу в нескольких квартирах – то и обращение должно быть коллективным. И обследование проводят во всех помещениях жилого назначения, опираясь на нормативные документы.

Заключение

Только при оптимальном микроклимате будет комфортно находиться в помещении на протяжении длительного срока. Срок службы для мебели и отделки внутри в этом случае тоже увеличивается. Меры стоит принимать при обнаружении любых проблем, связанных с работой вентиляции. Иногда достаточно обычного проветривания, установки приточных конструкций. При других обстоятельствах не обойтись без обращения к специалистам. Главное – выбирать компании с официальной лицензией на свою деятельность. Они учтут все особенности конкретного объекта и дадут точные рекомендации относительно того, как действовать дальше.

Как можно организовать проверку

В ходе обследования приточно-вытяжных систем выявляется соответствие воздушного обмена в разных по назначению помещениях требованиям проекта и санитарным нормам. В исправном состоянии правильно спроектированные вентиляционные шахты скрыты визуально, их работа не слышна. Существует несколько способов, как проверить вентиляцию в квартире.

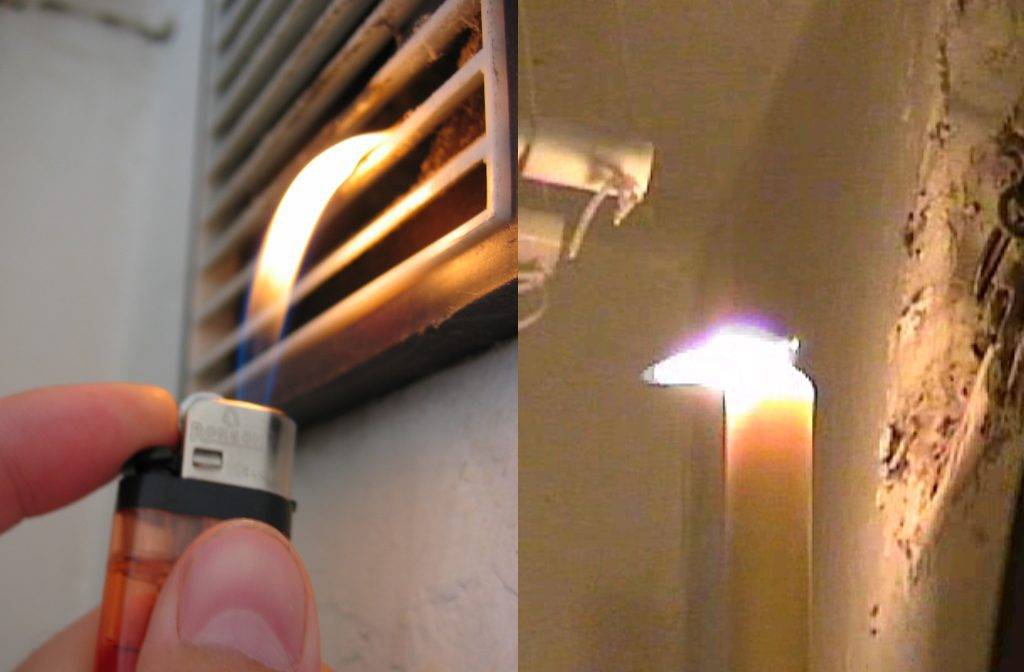

Спичка

Эффект зажженной свечи (спички). Поднесенное горящее пламя к вентиляционной решетке в ванной комнате или на кухне к закрытому решеткой каналу покажет работу вентиляции. Если вертикальный столб пламени при открытой форточке (окне) отклонился в комнату или остался в неизменном положении, значит система не исправная. Но этот способ опасен и не рекомендован работниками газоснабжающей организации. В случае утечки газа в доме открытый огонь свечи может спровоцировать взрыв.

Бумага

Безопасный, но не менее эффективный «бумажный» вариант. При открытом окне лист газеты или другой тонкой бумаги, приставленный к решетке, должен плотно прилипнуть к ней и удерживаться тягой.

Эти способы оправдывают себя лишь в холодное время года. В жару, при практически одинаковых температурах снаружи и внутри помещения, законы физики по вытеснению боле холодным ввоздухом теплых легких масс не действуют. Поэтому организовывается обычное проветривание. При обнаружении неисправностей в работе вентиляции принимаются меры по их устранению.

Приборы

Профессиональное обследование вентиляции дает оценку степени засоренности поэтажных и общедомовых вентиляционных каналов. Проверяется мощность воздушной тяги и степень «засасывания», возникающего из-за образования пониженного давления.

Для чего нужна очистка вентиляционных каналов

Жители квартир думают, что в квартире чистый воздух, но в реальности это не всегда так. Он содержит в себе угарный газ от плиты, частицы пыли, шерсть питомцев. По квартире циркулируют запахи с кухни и туалета, а воздух имеет в своем составе болезнетворные микроорганизмы и вредные бактерии. Полное отсутствие воздухообмена повышает влажность ванных комнат, что способствует возникновению плесени и грибка на стенах. Все это влияет на состояние микроклимата, отражается на комфортности проживания и состоянии здоровья жильцов. Повышается риск развития аллергии и других заболеваний дыхательной системы.

Неисправность вентиляции влечет за собой и другие угрожающие жизни и здоровью последствия, такие как:

  • увеличение пожароопасности квартиры из-за риска возгорания в вентиляционных каналах пыли, паутины, отложений жира
  • повышение запыленности – пыль будет откладываться быстрее, отсутствие тяги приводит к ее миграции в квартиру

Прочистка вентиляционных каналов, предотвращает все негативные последствия. Чистый воздух в квартире, без болезнетворных микроорганизмов и опасных взвесей, благоприятно скажется на состоянии микроклимата и здоровье обитателей жилого помещения.

4 Способы чистки

В соответствии с законом чистка воздуховодов вентиляции должна осуществляться специалистами УК. Но большинство пренебрегает нормами и предписаниями, сотрудники могут не появляться в квартирах годами. Как следствие, прочистка вентиляции и смежные обязанности ложатся на плечи жильцов дома.

Самостоятельная очистка воздушного канала

Итак, как почистить вентиляцию в квартире? Последовательность действий следующая:

  1. 1. Аккуратно снимается защитная решетка.
  2. 2. Перед тем как отмыть жир соскребается с поверхности грязь и пыль.
  3. 3. Металлическая рамка погружается в тёплую воду с моющим средством для более эффективного удаления остаточных продуктов.
  4. 4. В очищаемый воздуховод вставляется шланг пылесоса (агрегат переключается в режим на «вдув») и внутренняя часть канала обрабатывается не менее 5 минут.
  5. 5. По завершению работ отверстие протирают влажной салфеткой.
  6. 6. Защитная решётка помещается обратно.

Так же можно использовать, выше описанный гибкий вал.

Разница до и после чисти канала

Для застоявшихся жировых отложений желательно использовать химическую чистку, так как, удалить такие загрязнения механически (без использования химии), практически не возможно.

Сильное загрязнение жиром вентиляционного канала

https://youtube.com/watch?v=nQBLXPZT74c

Для промышленных систем вентиляции требуетя оборудование посерьезней (например-вакуумная установка). При помощи мощного всасывания чистятся загрязненные воздушные каналы.

Это особая установка, которая присоединяется к выходному отверстию вентиляции и всасывает в себя всю грязь, отделившуюся от стенок во время чистки

Фактический навык

Устройство вентиляционного каналаделается с учетом принципиальных моментов:

  • Шаблон ложится на кладку так, чтобы собственным торцом он примыкал к поверхности поперечной стены изнутри. Обводятся при помощи мела отверстия — будущие сечения каналов. Необходимо не лениться и то и дело проверять при помощи этого шаблона, нет ли сдвигов во время строительства конструкции. Похожие нарушение могут отразиться на хорошей работе вентиляции.
  • Форма канала может быть прямоугольной (часто используется) или квадратной. Стены и перегородки между ними укладывают в 1 кирпич толщиной.
  • Каналы укладывают вплотную, подрезая раствор.
  • Выполняется однорядная перевязка укладки рядом с вентиляционными каналами.

  • Чтобы закрепить вентиляцию, применяют кирпичи, которые укладывают поперек канала. Правда, в последующем может быть затруднена чистка.
  • Если требуется сделать отвод канала, он обязан быть на расстоянии не более метра. Угол — не меньше 60° к горизонту. Отводной участок выкладывают из кирпичей, которые отесаны под соответствующим углом. Сечение на этом отрезке и ключевого канала обязаны быть похожими.
  • Кладку шахты вентиляции и главной стены перевязывают за счёт половинок и трехчетверток кирпича.
  • Исказить форму каналов не дадут возможности иногда переставляемые буйки. При укладывании они не дают забиваться мусором шахте.
  • Следует хорошенько затирать швы швабровкой. Комфортно делать это, смачивая водой. Ровная поверхность не даст шанса саже задерживаться на стенках.
  • Чтобы не замусорить канал в рабочий период раствором, окно можно залаживать скомканными газетами или еще чем-нибудь подходящим. Поднимаясь все выше и выше, — перекладывать ее, потом просто удалить. Если не сделать этого, необходимо обязательно проверить, не засорен ли он, при помощи шара.

Сколько стоит кладку построить

Для вентиляционного канала можно использовать б/у кирпич Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:

  • этажность постройки;
  • площадь помещений;
  • геометрическая сложность каналов;
  • выполнение перевязки с уже существующей кладкой;
  • необходимость отделки осадочных швов;
  • вид материала и его цена, пр.

В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.

Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:

Р = С/V,

где:

Р – тариф (руб.);

С – размер зарплаты (средний) (рублей/день);

V – продолжительность работ за день (час).

Пример

Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.

Принимается во внимание и то, что тариф на укладку, к примеру, пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ

Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются.

Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

Кладка дымохода из кирпича выполняется следующим образом:

  1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
  2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
  3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
  4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

https://youtube.com/watch?v=UQ1uS1w2Ydk

Материалы для дымовых и вентиляционных каналов

Воздуховодные каналы испытывают немалую нагрузку. По шахте наружу выходит теплый воздух. При соприкосновении с холодным внешним воздухом газ внутри быстро охлаждается. Так как влажность его заметно выше, на стенках канала осаждается конденсат. При этом разница между температурой внутри вентканала или дымохода и температурой снаружи становится еще больше.

С отработанным газом выводятся недоокисленные продукты сгорания, кислотные ангидриды и оксиды. При появлении конденсата они превращаются в кислоты и разрушают материал стенок. Так что последний должен быть стойким к температуре и действию кислот.

Кирпич


Полнотелый керамический кирпич выдерживает высокие температуры Вентшахта из кирпича – решение традиционное. Из строительного камня сооружают вентиляционные и дымоходные каналы любого вида. При обустройстве выполняют следующие правила:

  • К температуре устойчив не всякий кирпич. Для дымоходных каналов берут только полнотелый керамический. Силикатный и пустотелый перепадов температур не выдерживает и к действию кислот неустойчив.
  • Сечение шахты прямоугольное, что уменьшает тягу. Нужно точно рассчитывать высоту трубы.
  • Внутреннюю поверхность воздуховода тщательно выравнивают. Чем глаже поверхность, тем меньше на ней осаждается копоти, сажи, оксида серы.
  • Герметичность – обязательное условие. Это актуально и для вентиляции, так как при щелях, неровностях хорошей тяги не добиться.

Сборные одноконтурные оцинкованные и стальные системы


Стальной дымоход с одним коленом при выходе из котла При высоких потолках отвод стеновыми трубами невозможен. Также практически невозможно составить эффективную общую схему вентиляции, если здание предназначено для сдачи в аренду, так как у каждого владельца возникают собственные потребности. При этом монтируют одноконтурные системы.

Конструкцию собирают из металлических труб и колен. Соединение герметичное – в замок или на винтовых соединениях. Бывают трубы круглого и квадратного сечения. Первые берут для дымохода, вторые – для вентиляции, где сила тяги не имеет такого значения.

Есть несколько ограничений:

  • Дымовой канал может включать только 1 колено – при выходе из печи или котла.
  • Труба сильно нагревается. Ее можно заложить в кирпичную или каменную стену, но не в деревянную. Если труба не скрыта, ее теплоизолируют, чтобы предупредить возгорание.
  • Для дымохода нельзя брать оцинкованную сталь: сплав активно взаимодействует с кислотами и быстро выйдет из строя. Лучший вариант – нержавеющая сталь.

Срок эксплуатации одноконтурной системы невелик – до 15 лет. Однако заменить трубы очень легко.

Двухконтурные системы

Вариант для дымохода. Система включает 2 стальные трубы – для подвода воздуха и для вывода продуктов сгорания. Друг от друга и от внешнего воздуха трубы изолируют минеральной ватой. Система пожаробезопасна и служит намного дольше. Благодаря теплоизоляции конденсат образуется в меньших количествах.

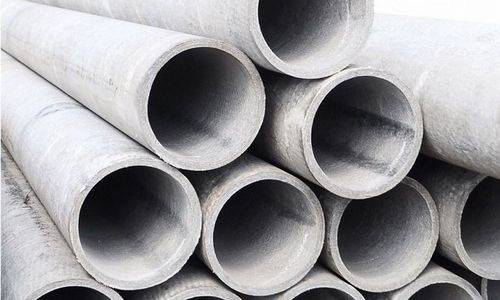

Асбестоцементные трубы


Асбестоцементные трубы для дымохода Не слишком устойчивы к температуре, зато нечувствительны к действию химически агрессивных веществ. Стоимость низкая. Пригодна для сооружения вентканалов и дымоходов для устройств с низким температурным выходом.

Пескоцементные трубы

Сооружают такие шахты из специального вида строительных блоков. Форма у них традиционная – 20*20*40 см, но включают 1,2 или 3 канала. Размеры могут быть и большими. Блоки используют при возведении стеновой вентиляции. Для дымохода они не годятся, так как редко бывают достаточно высокого качества и не всегда обеспечивают герметичность.

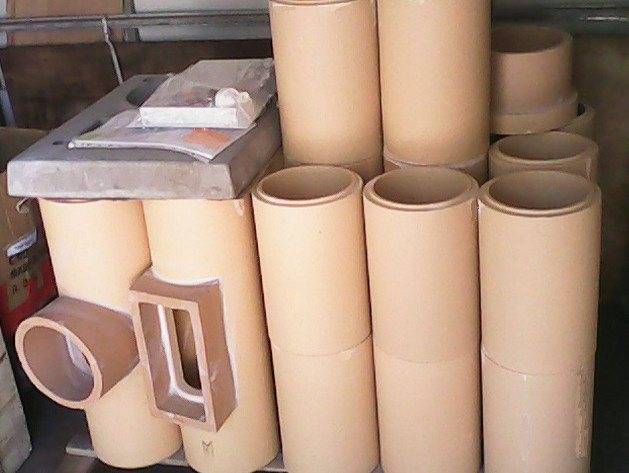

Сборные керамические системы

Состоят из круглой керамической трубы, теплоизоляции из минеральной ваты и бетонного чехла. Такие блоки легко монтировать, служат очень долго и весьма надежды. Минус – высокая стоимость.

Керамические системы применяют при строительстве дымоходов, такая вентиляция оказывается слишком дорогой. При желании блоки можно вмонтировать в стену и скрыть дымоход.

Гофры

Гофрированные стальные трубы позволяют сооружать сложные вытяжные системы, где нельзя обойтись без поворотов и переходов. Нередко их используют в качестве рукавов и для соединения стеновых дымоходов с котлами. Для дымооотведения гофрированная труба не годится: на такой стенке осаждается много копоти и сажи, труба быстро выходит из строя.

Полимерные трубы

Имеют ограниченное применение. Пластик не отличается высокой термостойкостью, поэтому применяют их для вытяжки и для дымоотвода от котлов на жидком топливе или газе: здесь сравнительно невысокая температура сгорания топлива.


Керамические трубы


Гофрированная нержавейка

Кладка и футеровка топливника и колодцев печи

Кладка и футеровки печи должна осуществляться только по точным, заранее проведенным расчетам. Топливники шириной до 42 см следует перекрывать упрощенным треугольным сводом, располагая кирпич плашмя, с последующим продолжением кладки стенок, которые будут прочно прижимать пяты к нижележащим рядам кладки. Если такой свод возводить без продолжения кладки, это может стать причиной сдвига пят распором свода, а затем привести к его обрушению.

Чтобы этого избежать, уложенные под свод пяты для кладки топливника нужно стянуть с помощью кусков квадратной, прямоугольной, угловой или тавровой стали, связанных проволочным жгутом. Проволочный жгут состоит из нескольких проволок, скручиваемых с помощью гвоздя.

Жгут должен располагаться внутри кладки, в шве. Если жгут будет открытым, то он быстро перегорит. Вместо проволоки можно использовать полосовую сталь, прочно зафиксировав ее к брускам. В некоторых конструкциях концы брусков могут выходить наружу. В таком случае их следует стянуть жгутами или круглыми стальными стержнями с резьбой и гайками на концах, под которые в концах брусков должны быть просверлены отверстия.

Топливники с пролетами до 38 см можно перекрывать, выпустив кирпич из боковых стенок кладки. Для прочной фиксации свешивающихся опорных кирпичей боковые стенки кладки должны располагаться выше перекрываемого ряда не менее чем на четыре ряда кладки. Чем больше будет выложено рядов, тем лучше кладка топливников печи, так можно избежать опрокидывания перекрытия внутрь печи.

В процессе кладки колодцев печи топочные отверстия рекомендуется перекрывать различными перемычками. Запрещено опирать кирпичи на рамку дверцы. При ширине топочного отверстия менее 250 мм его перекрывают в замок, стесывая кирпич. При ширине отверстия более кирпича необходимо выполнять кирпичную перемычку.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
