Способы подключения дверного видеозвонка в квартире

Ремонт

Если после установки или во время эксплуатации возникли определенные неполадки, необходимо знать, как самостоятельно починить дверной звонок. Чаще всего причиной сбоев является отхождение контактов. Для устранения проблемы нужно просмотреть места ключевых подключений. Это может быть кнопка или же динамик внутри дома. Иногда достаточно подергать проводки и звонок снова работает нормально. Гораздо хуже, если ведущий кабель окажется перебитым. Тогда требуется его замена или спайка.

При длительной эксплуатации дверного звонка могут возникнуть проблемы с контактами

Возможны также проблемы с питанием. Тогда нужно проверить и починить своими руками блок питания и входные штекеры. В беспроводных моделях не забывайте вовремя менять батарейки и следить за состоянием аккумулятора.

Если понимать устройство звонка, проблем с его установкой своими руками не возникнет. К тому же при возникновении неполадок вы сможете без труда починить его без привлечения посторонней помощи.

Достоинства и недостатки дверных видеозвонков

Цифровое оборудование контроля за доступом в квартиру имеет большое количество достоинств, которые должным образом влияют на его востребованность. Среди них выделяют:

• широкий выбор современного оборудования от различных фирм-производителей как отечественных, так и зарубежных;
• простота использования;

Современные устройства обладают рядом полезных функций

• открытие и закрытие двери, даже на большом расстоянии от нее (это актуально при установке оборудования в частных домах);
• возможность видеообзора площадки перед входной дверью;
• блокировка двери.

Хотя список достоинств достаточно большой, но также хочется обозначить и существенный недостаток – установка оборудования возможна только в конкретном месте.

Необходимые инструменты

Прежде чем начинать рассмотрение подключения проводных звонков, следует уточнить, какие вещи и инструменты потребуются для этого, чтобы весь процесс был реализован правильно. Итак, для этого потребуется иметь под рукой:

• непосредственно звонок, который обычно состоит из внутреннего и внешнего блоков;
• дюбеля и шурупы, что потребуются для закрепления прибора на стене;
• кнопка;
• трансформатор;
• кабель – потребуется для подключений низковольтного типа;
• дрель и шуруповерт;
• стриппер для зачистки провода;
• изолента, хомуты из пластика и рулетка;
• отвертки;
• плоскогубцы с длинным носом и обычные;
• бокорезы;
• сверла;
• уровень.

Кроме того, следует сказать, что еще одним подготовительным моментом будет то, что если раньше звонок не устанавливался, то следует подобрать максимально подходящую для монтажа область.

Как подключить звонок в квартире очень хитро!

Хочу рассказать один способ, который позволит  Вам избавиться от нежелательных гостей. Думаю, многие любят, так называемое, приват-время: когда нужно, чтобы никто не беспокоил, никто не вторгался в личное пространство.

Хочется побыть одному, или наедине с семьей, или выспаться, чтобы никто не будил раньше времени. Домашний и сотовый телефоны можно отключить, но вот, к сожалению, что касается входной двери — никто не застрахован от того, что Вам кто-нибудь вдруг, не позвонит в самый неподходящий момент. На личном опыте я покажу, как подключить звонок в квартире таким образом, чтобы его можно было отключать в любое время, как телефон.

Как подключить звонок в квартире правильно

Итак, как подключить звонок в квартире, чтобы Вас лишний раз не могли побеспокоить хулиганы, председатель ТСЖ, пьяный сосед, забывший ключи от общей двери на лестничной площадке, коллекторы и другие непрошеные гости. Все очень просто: мы разорвем цепь питания звонка и поставим туда выключатель.

Все звонки со стороны лестницы выглядят практически одинаково: в виде кнопочки. Зато со стороны квартиры они все так не похожи друг на друга. Нас будет интересовать та часть звонка, которая как раз находится внутри квартиры. Перед нами самый обычный звонок, который висит у нас на стене (у Вас может быть другой, но суть от этого не меняется).

Давайте аккуратно снимем декоративную крышку звонка и посмотрим, что у него внутри.

У любого звонка есть 2 контакта, к которым подводятся провода и образуют электрическую цепь:

Все , что нужно сделать — это в цепь звонка встроить выключатель.

Выключатель может быть любой. Может быть кнопочный или типа «тумблер». Далее, в декоративной крышке звонка нужно просверлить отверстие под этот выключатель. Делать это нужно аккуратно, чтобы в целом все выглядело эстетично:

Когда Вы просверлили крышку, установили в нее выключатель, посмотрели, что все красиво и аккуратно получилось (Вы, что называется, примерились), можно пока вынуть выключатель из крышки и уже заниматься электрикой. Что нужно сделать? К двум контактам звонка подводятся провода.

Нужно отцепить один из контактов и сделать электрическую цепь через выключатель. Думаю, что все в школе на уроке труда собирали электрическую схему, состоящую из лампочки, выключателя и проводов. Так вот, тут есть повод «тряхнуть стариной». Вместо лампочки у нас выступает звонок.

Провод, который напрямую подводился к правому контакту звонка, мы пропустили через выключатель, используя для этого еще 2 куска провода.

Нюанс. У нас может быть 2 звонка в квартиру: один с лестничной площадки у лифта, второй — непосредственно перед дверью. В этом случае, когда Вы снимите декоративную крышку, то к одному из контактов звонка могут идти сразу 2 провода.

Абсолютно без разницы, через какую клемму подсоединять выключатель. Конечно это проще сделать это там, где подводится всего 1 провод, поэтому я и выбрал правую клемму.

Можно на рынке подобрать выключатель полностью под цвет крышки, но это Вы уже сами решите, как лучше, как красивее. Но главное — другое! Теперь, если Вы никого не хотите слышать, не хотите, чтобы Вам кто-то названивал в дверь, просто нажмите на кнопочку со стороны квартиры, и все!

Разновидности видеозвонков на дверь

Данное оборудование делится на разные группы в зависимости от особенностей тех или иных моделей. К ним относятся:

• Вид связи (проводная или беспроводная).
• Цветная или ч/б камера.
• Мобильная или стационарная панель управления.
• Питание от сети или работа на аккумуляторе.
• Присутствие дополнительных функций.

Профессиональные системы с большим набором возможностей используются на больших складских и производственных объектах.

Звонки входных дверей с видеонаблюдением отличатся и по техническим параметрам: разрешение экрана и камеры, угол обзора объектива вид сигнала (цифровой или аналоговый), возможность подключении к ip-устройствам.

Выбор

Рынок предлагает огромный выбор моделей. Они отличаются производителями и техническими характеристиками. Покупатель имеет возможность подобрать для себя тот вариант, который наилучшим образом удовлетворит его потребности. Один из распространенных и ходовых на данный момент – вариант полного комплекта приборной панели с видеомонитором.

Какое устройство выбрать?

Приобретая охранную систему такой комплектации вы ускорите процесс монтажа и потратите меньше сил и времени. Если же покупателя не устраивает стандартная комплектация, можно приобрести каждый понравившийся элемент по отдельности, чтобы добиться соответствия внешнего оформления и функциональных возможностей. Главное – выбрать совместимые друг с другом элементы. Поэтому перед приобретением ознакомьтесь с его техническими параметрами.

Система становится распространенной. Ее используют на предприятиях, в закрытых организациях, в домах и квартирах. Поэтому, выбирая, учитывайте свои требования и их функциональные возможности. Если хотите, чтобы она работала без перебоев длительное время, доверьте демонтаж профессионалам.

Проголосовали более 149 раз, средняя оценка 4.2

Установка проводного звонка

Установка проводного звонка — это более распространенный случай. Его стоит разобрать поподробнее. Перед началом работ желательно собрать под рукой необходимые инструменты. Так дальнейший монтаж займет меньше времени.

Инструменты и материалы для монтажа

Ниже приведен ориентировочный список инструментов. Каждый мастер пользуется тем, что ему удобно. Однако при установке звонка не обойтись без следующего:

• пара отверток;
• кусачки, бокорезы или нож для зачистки изоляции;
• мультиметр, контрольная лампочка для проверки отсутствия напряжения;
• изолента, термоусадка для изоляции соединений;
• перфоратор, для сверления стен.

Главный блок с динамиком

Динамик располагается в квартире. Для установки понадобятся дюбель-гвозди. Сначала делается разметка. Динамик без декоративной крышки прижимается к стене. В месте крепежных отверстий карандашом ставятся метки. В этих точках перфоратором бурятся отверстия под дюбель-гвозди.

Крепление кнопки

Кнопка крепится на саморезы. Необходимо использовать минимум 2 винта. В деревянную дверь саморезы без особых усилий получится закрутить отверткой. Если дверь железная, под винты потребуется просверлить отверстия. Закрутить винты в железную дверь можно и рукой, но гораздо проще с помощью шуруповерта.

С железной дверью придется позаботиться о надежной изоляции проводки. Это необходимо, чтобы исключить попадание фазного напряжения на металлические части двери.

Подключение проводов к кнопке

Сначала необходимо отключить напряжение. Торчащие из стены (двери) провода зачищаются до нужной длины. Если кнопка подключается под винтовые клеммы, то достаточно 5-7 мм оголенного провода.

Маскировка проводки

Есть небольшая хитрость. Звонок и динамик следует устанавливать там, где из стены выходят провода. В результате корпусы этих устройств закроют невзрачный кабель. Для реализации подобного метода монтажа нужна мягкая тонкая проводка. Толстую проблематично согнуть и придать ей компактные размеры.

Чтобы скрыть кабель можно воспользоваться штрабой в стене. Этот способ пыльный и трудозатратный. Подойдет и кабельный канал. Однако его внешний вид не каждому по душе. И последний вариант — плинтус с каналом. Если таковой имеется в тамбуре.

Подключение к электропитанию

Подключение осуществляется со снятием напряжения. Большинство звонков работает от 220 В. Имеются модели, которые достаточно вставить в розетку. Для других необходимо тянуть отдельные провода. Независимо от способа подключения, звонок нужно питать через автоматический выключатель. Этот прибор защитит линию от коротких замыканий.

Отдельно отмечаются электрические звонки, питаемые через трансформатор. Он представляет собой компактный адаптер питания, вставляемый в розетку. От трансформатора идет пара тонких проводов с низким напряжением. Подобное подключение повышает безопасность звонка.

Модель с адаптером питания

Проверка звонка

Когда монтажные работы выполнены, можно подать напряжение и провести испытания. После включения необходимо проконтролировать, не пошел ли из блока динамика дым. Такое возможно в случае бракованного устройства.

Последний этап — проверка кнопки. Нужно выйти в подъезд и нажать на кнопку звонка. В ответ из квартиры вы услышите мелодию.

Перед тем как подключить дверной звонок, необходимо выбрать его тип — проводной или беспроводной. Проводные модели не требуют периодической замены батареек. Их достаточно 1 раз подключить и пользоваться годами. Но для установки проводных звонков необходимо прокладывать новый кабель.

Беспроводные модели проще в установке. Однако менять элемент питания придется каждые несколько месяцев. Это дискомфортнее, чем кажется. Будут случаи, когда гости не смогут дозвониться в дверь. Но если главный критерий — простота монтажа, то лучше выбрать беспроводной вариант.

Основные характеристики

В конструкции есть модуль Wi-Fi, благодаря этому охранное устройство транслирует видео на гаджеты владельца за многие сотни километров от дома. Встроенный GSM элемент способствует организации переговоров по телефону или отправке ММS или SМS.

Преимущества установки видеозвонка:

• серийные варианты монтируются самостоятельно в течение 20 – 40 минут, при этом хозяину не требуются специальные навыки;
• внешний вид мало отличается от стандартного глазка, видеоглазок легко маскируется под оптическое устройство;
• прибор программируется на оповещение о возникновении непредвиденных обстоятельств, например, пожаре, затоплении сверху или случае взлома.

На что нужно обратить внимание

Чтобы выбрать беспроводной электрический звонок для двери, нужно обратить внимание на его характеристики и функциональные возможности. Стоит выделить следующие пункты. Частота, на которой он работает – важный показатель

Частота, на которой он работает – важный показатель

На нее нужно обращать внимание, чтобы не столкнуться с ситуацией, когда при нажатии кнопки дверного звонка у вашего соседа реагирует и ваше устройство. Схема приема сигнала беспроводных приборов рассчитана на частоты определенного уровня. Как правило, у разных звонков они разные

Звонки для дверей с двумя кнопками идеальны для квартир с тамбуром или домов и офисов с двумя входами. Изделие оповестит вас о гостях не зависимо от того, в какую дверь позвонит посетитель. Беспроводной звонок для дверей с двумя динамиками удобен для использования в офисе или большом доме. Один можно установить возле входной двери, а второй – в самой дальней комнате, где обычно не слышен звук прибора

Как правило, у разных звонков они разные. Звонки для дверей с двумя кнопками идеальны для квартир с тамбуром или домов и офисов с двумя входами. Изделие оповестит вас о гостях не зависимо от того, в какую дверь позвонит посетитель. Беспроводной звонок для дверей с двумя динамиками удобен для использования в офисе или большом доме. Один можно установить возле входной двери, а второй – в самой дальней комнате, где обычно не слышен звук прибора.

Разновидности видеозвонка на дверь в квартиру

Беспроводной видеозвонок

На рынке есть множество моделей начиная от видеоглазков с базовыми функциями и заканчивая сложными устройствами с детекторами движения и записывающими камерами.

Конструкция может быть проводной или беспроводной. Первый тип устанавливается на входной двери, сигналы передаются кабельным путем. Беспроводные модели монтируются в удобном месте, предусматривается панель управление с кнопками. Небольшой передатчик транслирует видеосигнал от калитки частного дома или ворот предприятия.

Простой видеоглазок ставится на входе в квартиру. Компактное устройство обеспечивает безопасность, фотографирует посетителей и отправляет на телефон хозяина, программируется на связь с несколькими пользователями. Модели оснащаются автоответчиком и связывают гостя с хозяином в его отсутствие посредством мобильной связи или сообщений на телефон.

Беспроводной

Модели используют Wi-Fi, радиоканал или GSM для передачи сведений. Такой вид пользуется популярностью у собственников частных строений, т. к. обеспечивают связь посетителей еще от ворот и калитки. После разговора хозяин нажимает кнопку и открывается проход. Экран монтируется на двери, выносится вверх или в сторону от панели и передатчика.

В работе приборов есть недостатки:

• беспроводной видеозвонок для квартиры подвержен сбоям из-за радиопомех в эфире;
• автономное питание заканчивается и требуется замена аккумуляторов;
• бюджетные модели слабо защищены от вандализма.

Недостатки являются незначительными по сравнению с преимуществами использования устройства для хозяина дома.

Видеоглазки

Видеогдазок

Оборудование монтируется на полотно входной двери на месте стандартного глазка. Миниатюрный прибор делает запись происходящего и передает владельцу. Сведения сохраняются на карте Micro-SD и не теряются при сбоях в работе. Информацию можно просматривать на экране смартфона, планшета или компьютера.

Посетитель не догадывается о видеонаблюдении, т.к. визуально устройство не отличается от обыкновенного глазка в двери. Качественное изображение поступает от микрокамеры с большим углом обозрения. Хозяин может видеть гостя, если сам находится в другом городе или стране.

Производители известных брендов идут в ногу с техническим прогрессом и встраивают дополнительные датчики, сенсоры, микрофоны. Устройство пользуется популярностью у жителей многоэтажного сектора, когда они оставляют квартиры без присмотра.

Сложные системы

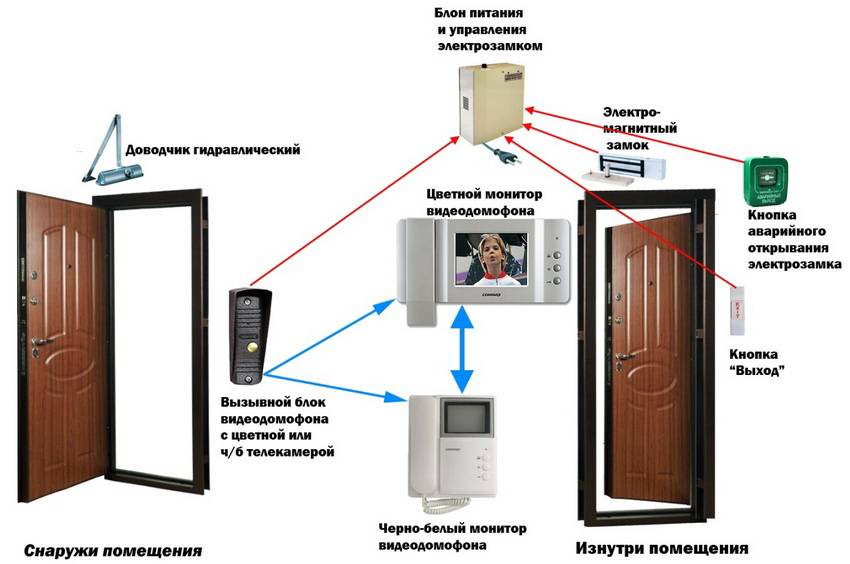

Домофон с видеозвонком

Изготовители сочетают в одном устройстве видеозвонок и домофон. Системы с большим набором функциональных модулей ставят на больших объектах и складах, т.к. есть возможность координировать камеры на нескольких входах с одного считывающего гаджета.

Работа сложных систем включает:

• корректировку видеоизображения в нужном формате, при этом картинка видна четко и передает все детали;
• включение подсветки в инфракрасных лучах, если видеозвонок в квартиру используется ночью или в сумерки;
• обеспечение конфиденциальности наблюдателя, т. к. посетитель не знает о присутствии хозяина и наблюдении за его действиями.

Особенности установки видеозвонка

Необходимо не только купить видеозвонок на дверь в квартиру, но и правильно его установить. Для проведения этих работ лучше всего привлечь специалиста. Однако не всегда подобная возможность существует.

Если же владелец квартиры уверен в своих силах, тогда он должен знать об основных этапах установки:

1. Монтаж видеоглазка на дверное полотно.
2. Установка и подключение электронного шлейфа.
3. Установка элементов питания.
4. Монтаж панели управления внутри помещения.
5. Настройка необходимых параметров оборудования для правильного функционирования.

Все производители оснащают свои модели подробной инструкцией о проведении монтажа. Единственными моментами, которые требуют внимательного подхода, является подключение шлейфа и настройка рабочих параметров.

Схема самостоятельного монтажа видеоглазка на входную дверь

Дополнительные нюансы установки

Для самостоятельной установки с правильным подключением лучше всего подходит дверной видеоглазок. Для его монтажа достаточно просверлить отверстие необходимого диаметра в полотне двери. Если отверстие в двери уже есть, тогда установочные работы сводятся к выемке старого глазка и установке нового. После этого производится закрепление панели управления и блока дисплея. На завершающем этапе устанавливаются аккумуляторы, и происходит наладка требуемых параметров.

Если в видеоглазке предусмотрена функция беспроводного управления замками в двери, тогда могут возникнуть определенные трудности при подключении электронных замков. Сложность их монтажа заключается в наличии обязательного отдельного источника питания. Справиться с такими работами может только специалист.

Для установки многокомпонентной охранной системы лучше воспользоватся услугами специалиста

Современный рынок предлагает большое количество разнообразных вариантов систем наружного наблюдения: от простых видеоглазков до сложных видеозвонков, дополнительно оснащенных камерами и датчиками движения. Какой из них будет обеспечивать безопасность квартиры или дома – владелец решает самостоятельно. Единственным моментом, о котором следует помнить при выборе оборудования, – это то, что не всегда цена говорит о больших возможностях или отличном качестве товара. Отечественные видеозвонки уже давно не уступают своими возможностями западным аналогам.

Известные производители

Бренд Commax производится в Южной Корее. Модели видеозвонков оснащены плоскими качественными мониторами с четким изображением, есть возможность регулировки зоны охвата, резкости и яркости, подсоединения дополнительной пользовательской панели.

Охранные фирмы часто выбирают модели корейской компании InterVision, которые имеют приемлемую стоимость и широкую функциональность. Особенность бренда в том, что все сборочные элементы производятся на площадках фирмы. Официальные представители попутно консультируют клиентов, помогают установить и настроить видеоустройства, ведут бесплатное последующее обслуживание.

Китайская марка Slinex позиционирует нестандартные модели, которые дополнительно контролируют область вокруг строения или двора. Есть возможность одновременной работы с четырьмя экранами, при этом задействуется 2 – 10 управляющих панелей. Оборудование мгновенно оповещает пользователя, в реальном времени и хранит все видеозаписи.

Советы по выбору оборудования

Специалисты рекомендуют покупать устройства, которые будут соответствовать требованиям хозяина дома, а также его финансовым возможностям. Для домашнего использования подойдут:

простые устройства с минимальным набором функций (они имеют невысокую стоимость, так что по праву считаются бюджетным вариантом для дома);

На рынке можно найти бюджетные модели видеозвонков с минимальным набором функций

• сложные устройства (с функциями – двусторонней связи, инфракрасной подсветки, возможностью смены мелодии звонка и т. д.), они стоят немного дороже простых, часто встречаются на входных дверях или воротах загородных домов или различных бизнес-центров;
• видеозвонки с большим количеством функций (установка дополнительных устройств, различные средства связи между экраном и кнопкой, установка карты памяти и т. д.) – это самый дорогой вариант оборудования.

Устройство видеозвонка

Беспроводной дверной звонок с кнопкой без батареек.

Будучи сельским жителем, я перепробовал довольно ощутимое количество беспроводных дверных звонков. Одни всем устраивали, но ломались, другие мучили ложными срабатываниями, от третьих хулиганами были украдены кнопки, и все эти устройства объединял один параметр: уличная кнопка работала на недешевой двенадцативольтовой батарейке типоразмера 23А, которая к тому же имела свойство садиться без объявления войны, отчего звонок превращался в тыкву, не только утрачивая свое прямое назначение, но еще и дезинформируя визитеров наличием неработающей кнопки. Однажды, изучая ассортимент хозтоваров на Али, я увидел звонок, кнопка которого якобы, полностью автономна и не удержался от того, чтобы проверить этот факт. Результаты — под катом. Характеристики, заявленные производителем: Модель: AuGreener-E2 Число мелодий: 38 Вилка: EU/US/UK Рабочее расстояние: 100 M Питание: 100-240 В~ Рабочая температура:-40~50 градусов (каких именно, не указано).

Доставка заняла 18 дней, упаковано устройство неплохо: под внешней оберткой два слоя пупырки, внутри коробки без опознавательных надписей, виброгасящий наполнитель.

В комплекте поставки приемный модуль, работающий от сети 220 В, оснащенный вилкой европейского образца (при покупке можно выбрать из европейского, американского и английского стандартов), беспроводная кнопка, основание под неё, два саморезы с дюбелями и кусок двустороннего скотча на случай, если кнопку нужно закрепить, не повреждая поверхность.

Приемник умеет регулировать громкость (три уровня) и менять мелодию звонка. Присутствует 38 мелодий средней степени противности, я остановился на стандартном «дин-дон»

Несмотря, на заявленную китайцами водозащиту,

кнопка имеет явственные щели, так что неизвестно, сколько она проживет под дождями в подмосковном климате.

Разобрав кнопку, обнаружил подковообразный магнит с катушкой и собственно, платку передатчика.

Приемник не разбирал, ибо сомневаюсь, что увижу там что-либо интересное.

Для тестов на дальность, вооружился двумя рациями и женой — по мере увеличения расстояния от дома, жал на кнопку и ждал в рацию рапорта о наличии звонка, когда рапорты прекратились, запросил голосом наличие сигнала и получил отрицательный ответ. Итого, на открытом пространстве (плюс деревянная стена дома), дальность уверенного приема составила 35 метров, по мере дальнейшего увеличения расстояния, иногда приходилось жать кнопку несколько раз. На расстоянии 80 метров, связь прекратилась совсем. С помощью ТВ-тюнера и SDRSharp, удалось установить, что рабочая частота передатчика составляет 433,87 МГц, мощность излучаемого сигнала зависит от силы нажатия кнопки.

Ложных срабатываний от брелоков сигнализаций-ворот, а также сигнала рации, настроенной на рабочую частоту, не замечено.

Вывод: в целом, вещь имеет право на жизнь, под вопросом лишь долговечность кнопки. Товар куплен за свои кровные, в качестве домашних любимцев, на некоторых фото за окном видны ульи с пчёлами.
