Какие бывают и чем отличаются камеры видеонаблюдения

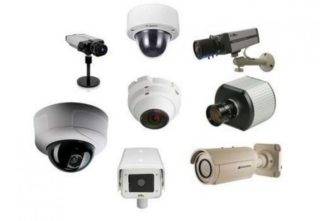

Классификация камер видеонаблюдения

В продаже есть несколько разновидностей камер наблюдения, отличающихся по ряду признаков

На рынке представлены различные виды камер видеонаблюдения, поэтому перед покупкой конкретной модели понадобится учесть задачи, которые будут стоять перед системой мониторинга.

Место установки и условия использования

С учетом места установки устройства слежения могут устанавливаться внутри или снаружи помещения. Внутренние камеры имеют небольшие размеры, что позволяет сделать их практически незаметными, они дополнительно оснащаются датчиками движения.

Все типы наружных камер изготовлены из более прочных материалов, обеспечивающим защиту от влаги, пыли, высоких температур и механических воздействий. Чаще всего уличные устройства делают из антивандальных металлов и дополняют закаленными стеклами.

Тип корпуса

Беспроводные камеры видеонаблюдения

Виды видеокамер проще различать по типу корпуса. Наружные модели сделаны из антивандального металла и дополнены защитным кожухом. Самыми популярными считаются купольные устройства, имеющие форму небольшой полусферы. Такие камеры могут быть поворотными, для изменения положения объектива их снабжают PTZ-механизмом. Менее часто устанавливают корпусные камеры состоящие из отдельного объектива и кронштейна. Специальные мини-камеры изготавливают из легких и прочных материалов, что позволяет устанавливать их в любом месте комнаты максимально незаметно.

Вид подключения устройства

Камеры для видеонаблюдения по способу подключения могут быть проводными и беспроводными. В первом случае их подсоединяют к общей системе при помощи витой пары или коаксиального кабеля, во втором через Wi-Fi. Устройства, подключаемые через провод, способны передавать данные на расстоянии от 100 до 500 метров.

Камеры для скрытого видеонаблюдения

Мини-видеокамеры наблюдения можно выделить в отдельный сегмент. Это портативные видеокамеры и встраиваемые в подготовленное отверстие. Существуют модели с датчиком движения, который имеет гибкие настройки. От его чувствительности зависит, насколько точно он будет реагировать на движение объекта, находящего в поле его наблюдения. Чаще всего используются в квартирах.

Камера видеонаблюдения HRT-607 с датчиком движения

Если модель может взаимодействовать с флешкой, то это значительно расширяет ее возможности. Наблюдение с записью на карту памяти позволяет существенно увеличить объем памяти, некоторые модели поддерживают флэш-карты до 128 Гб, но это, как правило, профессиональное оборудование. Чем большего объема флэшка поддерживается камерой, тем больше она может записать материала.

Автономные видеокамеры на батарейках не нуждаются в подведении проводки, но их существенным минусом является короткий срок записи видео. Чаще всего такие скрытые камеры используются в случаях, когда наблюдение необходимо в течении недолгого времени.

Беспроводная камера видеонаблюдения GW-0116415

Маленькие бескорпусные камеры хороши тем, что их легко спрятать даже в одежде, или просто поставить за небольшим объектом (фоторамка и т.д.). Бескорпусная модель является самой компактной, но ее минусом является небольшая автономность и плохое качество видеосъемки из-за небольшой матрицы.

Классификация по типу конструкции

По данному критерию можно выделить три основных типа видеокамер уличного наблюдения.

1. Поворотные камеры. Поворотная модель очень полезна для наблюдения за угловым участком. К тому же такой аппарат может быть оснащен датчиком для отслеживания движения. В таком случае прибор сам отреагирует на движение в кадре и проследит за источником движения, если он скрылся за пределом обзора объектива.
2. Купольная камера. Купольная видеокамера может обладать углом обзора, равным 180 градусов. Этот параметр позволяет делать панорамную съемку (360 градусов). Удобно, но не всегда функционально. Впрочем, данная технология на сегодняшний день является одной из самых востребованных на рынке моделей для внешнего видеонаблюдения. Такой гаджет найдет своего потребителя в области частного видеонаблюдения (съемка крыш, либо панорамная фиксация периметра).
3. Цилиндрическая камера. Область применения цилиндрической видеокамеры не ограничивается только наружным наблюдением. Такой формат прибора весьма популярен и при развертывании видеонаблюдения в помещении. Популярность такого форм-фактора легко объяснить, благодаря своему прочному корпусу и специальному козырьку модель обретает дополнительный запас прочности. Цилиндрическую камеру можно считать антивандальной, т.к. она имеет крепкий корпус, который довольно трудно повредить. Минусом данного типа является большой размер прибора, из-за чего его проблематично скрыть от посторонних глаз.

Лучшие недорогие уличные камеры видеонаблюдения

Бюджетные уличные IP камеры видеонаблюдения подойдут для присмотра за домом, гаражом, контроля сотрудников и прочих случаев, где не нужно исключительное качество картинки и дополнительные опции. Сложные в настройке, не соответствующие характеристикам, устройства с низким качеством картинки, без функции противостояния засветке и антивандальной защиты (для уличных моделей) исключались из обзора.

Dahua DH-HAC-HFW1000RP-0280B-S3

Бюджетная уличная камера видеонаблюдения с ночным видением до 20 м. Снимает в HD разрешении с посредственным качеством картинки. Функционирует в суровых условиях средней полосы: выдерживает морозы до -400 C и работает в производственных цехах с температурой до +600. Мощный передатчик способен отправлять сигнал на расстояние более 1 км. Благодаря малому фокусному расстоянию охватывает более 830.

Корректируется видеосигнал, полученный в сложных условиях (низкая освещённость, атмосферные осадки), сложным программным обеспечением. Режим SD сэкономит дисковое пространство, когда детализация изображения не важна. Нестабильное напряжение ±25% от номинального для устройства не страшно, как и грозовые разряды мощностью до 4 кВт. Интеллектуальная подсветка гарантирует однородное освещение объектов в поле видимости ночью.

Достоинства:

• Стабильность при скачках напряжения.
• Дальность передачи сигнала.
• Работа с 4-мя типами сигнала по одному кабелю.
• Широкий диапазон рабочих температур.
• Программное повышение чёткости картинки.

Недостатки:

Не обнаружены.

Одна из наиболее дешёвых камер, у которой, с оглядкой на цену, недостатков нет. Она снимает ночью, равномерно подсвечивая объекты, передаёт сигнал на расстояние более 1 км, питается по витой паре, настраивается за 5 минут.

Optimus AHD-H012.1(3.6)E

Бюджетный вариант с датчиком движения для монтажа на улице. Построена на базе недорогой матрицы CMOS JX-F23, обеспечивает неплохое изображение в Full HD разрешении. При снижении интенсивности освещения детализация падает, появляются шумы, удалённые предметы становятся неразборчивыми. Инфракрасная подсветка, представленная 6-ю светодиодами, ситуацию спасает частично.

При большом фокусном расстоянии в 3,6 мм охватывает весьма ограниченный спектр пространства – годится для наблюдения за дверью, воротами, авто и прочими конкретными вещами. Изменяемый баланс белого способствует оптимизации изображения. Дополнительно некачественные кадры обрабатываются программно. Устройство не чувствительно к отклонению напряжения на 10%. Антивандальный корпус с классом защиты IP67 защитит внутренности и оптику от ненапористых попыток злоумышленника повредить прибор.

Достоинства:

• Full HD разрешение.
• Запуск записи при срабатывании сенсора движения.
• Автоматический баланс белого.
• Защита против вандалов.
• Высокая чувствительность при цветной и чёрно-белой съёмке.
• Стабильность при отклонении питающего напряжения до 10%.

Недостатки:

Малый охват.

Критерии выбора

Установлены антивандальные устройства в общественных местах

Перед покупкой нужно определиться с требованиями к устройствам этого типа. Устройства с черно-белым изображением более чувствительны, чем их цветные аналоги, но не позволяют четко определить цвет объекта.

важно выбрать камеру в зависимости от места установки. Для монтажа в сложных условиях лучше выбирать типы современных камер видеонаблюдения с влагозащитой, обогревом и антивандальным корпусом

Если устанавливаются проводные устройства, всегда учитывают удобство прокладки коммуникаций и возможные проблемы с установкой. Для плохо освещенных мест приобретаются камеры с ИК-подсветкой или точечные светильники, оснащенные опцией детализации изображения.

Различия по предполагаемому месту установки девайса

В данной категории камеры бывают комнатные и уличные. Комнатные устройства стоят дешевле своих уличных аналогов, поскольку они не обладают защитой от пыли, влаги или даже вандализма. Корпус такого девайса нередко выполнен из достаточно хрупких материалов (пластик, очень тонкий металл), по этой причине на улице устанавливать его не рекомендуется.

Для использования вне помещения были созданы специальные уличные видеокамеры. Они отличаются усиленным корпусом, отсутствием каких либо щелей или зазоров, через которые может попасть влага или пыль, а также встроенной системой обогрева для корректной работы зимой или при холодном климате в другие времена года.

Организация видеонаблюдения через смартфон

В последнее время набирает популярность тип видеокамер, при помощи которых можно наблюдать за объектом, связываясь с ней посредством смартфона. Для этого требуется соответствующая модель с выходом в интернет. Лучше всего, если будет поддерживаться GSM стандарта 3g.

Камера с симкартой постоянно имеет постоянную связь с интернетом. Для организации подобного видеонаблюдения, помимо имеющейся аппаратуры необходимо приобрести соответствующее ПО, использующее облачные технологии. Связь с абонентом происходит через сетевые хранилища провайдера. Именно туда поступает вся информация с камеры. Сохранившись в облаке, картинка может быть транслирована на телефон с небольшим запозданием (большинство облачных провайдеров обещает минимальный пинг).

Организация видеонаблюдения через онлайн трансляцию на телефон происходит следующим образом:

• • устанавливается камера, подключенная к интернету (сим-карта либо вай-фай);
  • на камеру и телефон устанавливается соответствующее ПО;
  • регистрация на облачном хранилище;

• запуск трансляции на камере, настройка и синхронизация с облаком;
• подключения смартфона к активному сеансу в облаке, синхронизация.

Данная технология обладает целым рядом преимуществ: в частности, позволяет владельцу наблюдать за важным предметом, находясь даже на очень большом расстоянии. Минусом технологии является большая привязка к интернету. Стоит сеансу оборваться, и далеко не факт, что камера после восстановления связи сможет сама запустить новый сеанс в автоматическом режиме, возможно, понадобится ручная коррекция. Еще одним минусом является платное ПО. Программное обеспечение для развертывания онлайн сети наблюдения, как правило, не распространяется бесплатно. А если такая программа и отыщется, то она будет доступна лишь с существенными ограничениями. Как вариант, ограниченное место в облачном хранилище, которое, как показывает практика, очень быстро заканчивается, и его приходится докупать.

Как выбрать ZOOM

Ни одна высококачественная съемка не обходится без зумирования.

Всего существует два вида зума:

1. Оптический;
2. Цифровой.

Для любительской, качественной съемки больше подходит оптический тип. В данном случае оптика выполняет функцию приближения или удаления получаемого изображения без потери качества. Увеличение в цифровом зуме происходит уже после съемки путем обрезания материала, поэтому качество изображения резко падает.

Меня часто спрашивают, насколько важен ZOOM для видео. Я вам отвечу, если вы отправляетесь в поездку, хотите снять далеко расположенные достопримечательности или красивые места, то регулировка фокусного расстояния путем зумирования играет весьма важную роль.

Расстояние до объекта

Фокусное расстояние до объекта

На рис.1 (в начале статьи) показано, что объекты «1» и «2», находящиеся под одним и тем же углом обзора, на матрице отображаются одинаково, количество задействованных пикселей на восприятие обоих объектов, равно. Иными словами, количество информации приходит разное, но ближе расположенный объект, обладает меньшим объёмом данных – его детализация получается чётче, мелкие детали не «смазываются», не сливаются друг с другом.

Для того чтобы увеличить разрешение, детализацию объекта, необходимо приблизить объект «2» к объективу. Осуществляется это изменением фокусного расстояния, то есть, камера «наезжает» на объект. Но это применимо только для видеокамер, имеющих объективы с изменяемым фокусным расстоянием («плавающий» объектив).

Возможно оснащение приёмного устройства специальным программным обеспечением, позволяющим обрабатывать полученный цифровой сигнал, с целью увеличения детализации наблюдаемого объекта. Но это повлечёт к значительному удорожанию системы видеонаблюдения.

Примеры зависимости чёткости картинки от фокусного расстояния объектива, угла обзора и расстояния до объекта приведены в таблице:

Фокусное расстояние объектива, мм	Горизонтальный угол обзора для матрицы = 1/3”, линейные градусы	Возможность обнаружения человека, метры (данные ориентировочные)	Возможность идентификации человека, метры(данные ориентировочные)	Возможность определения номера автомобиля, метры(данные ориентировочные)
2,8	86	19	1,4	–
3,6	72	25	1,8	–
4,0	67	28	2	5
8,0	36	56	4	5
12,0	25	84	6	8
25,0	12	175	12,5	16
50,0	6	350	25	33
80,0	3,3	560	40	53
120,0	2,1	840	60	80

Примечание: человек с нормальным зрением охватывает около 34…38 градусов в горизонтальной плоскости. Это соответствует примерно 6,9 мм среднего фокусного расстояния с матрицей = 1/3”. Камеры с объективами менее 7 мм (короткофокусные) будут оптически удалять объект; при объективах свыше 7 мм (средне- и длиннофокусные) происходит визуальное приближение объекта.

При расчётах дистанций, за основу принимаются европейские нормы:

• 20 пикселей/метр
  – норма для разрешения при обнаружении объекта в поле обзора;
• 100 пикселей/метр
  – показатель, применяемый при распознавании объекта;
• 250 пикселей/метр
  – разрешение при идентификации;

В тексте приведены определяющие факторы, отвечающие за угол обзора видеокамеры.

Но в процессе эксплуатации возникают такие факторы, влияющие на показатели прибора:

• нарушение работоспособности объектива, в случае изготовления оптической составляющей из полимерного материала (помутнение объектива);
• некачественное закрепление корпуса к опорной конструкции (дрожание от порывов ветра или других воздействий);
• утрата своих свойств смазочной составляющей в конструкции видеокамеры (сложность перемещения самой камеры или объектива);
• электронные помехи, влияющие на передаваемый сигнал, а также другие различные факторы;

Кроме теоретических расчётов по углу обзора, важными факторами являются:

• точка установки, должна обеспечить максимальный обзор в вертикальной и горизонтальной плоскостях;
• защищенность от воздействия климатических или каких-либо механических воздействий;
• доступность, при совершении профилактических работ по поднастройке видеокамеры и профилактическому обслуживанию;

Каждый объект требует индивидуального подхода при определении угла обзора, чёткости картинки на мониторе. Всё это определяется при постановке задач по определению параметров наблюдаемой территории и рассчитывается специалистами.

Неисправности и ремонт

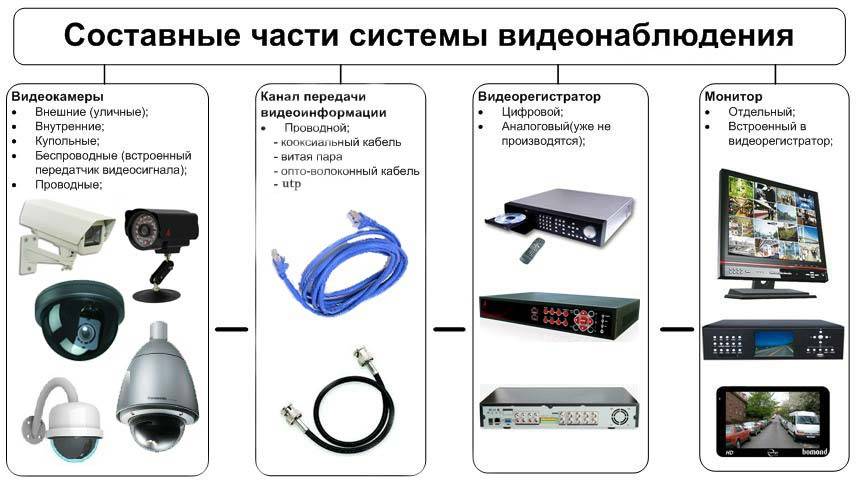

Все виды систем видеонаблюдения состоят из стандартного набора компонентов, который включает сами приборы, соединительные камеры для передачи сигнала и оборудование, обрабатывающее данные. Если в работе устройств возникают проблемы, нужно определить, какая именно деталь стала причиной сбоя в общей системе.

Поскольку системы и комплектующие относятся к категории сложной техники, не рекомендуется ремонтировать их самостоятельно без наличия соответствующих навыков. Специалисты чаще всего меняют отдельные неисправные блоки или видеокамеры целиком. Из строя в первую очередь выходят блоки питания по причине перепадов напряжения, перегрузок и некачественных деталей. Также проблема может заключаться в неисправной матрице с нарушенной герметичностью или частой засветкой.

Различия по размеру

Чаще всего встречаются полноразмерные видеокамеры, чему есть несколько объяснений. Такие устройства стоят дешевле, обладают лучшим качеством съёмки, а также разрешены для установки практически в любом месте. Компактные видеокамеры чаще всего используют в качестве скрытого наблюдения, что можно делать далеко не везде. В офисах, на предприятиях или в различных вовсе запрещено проводить скрытое видеонаблюдение (за очень редким исключением), поэтому за установку компактной видеокамеры можно схватить очень большой штраф. Дома или на даче такое устройство можно смело устанавливать.

Цветная или монохромная камера – что лучше

Цветные камеры для наружного видеонаблюдения применяются в основном для распознавания лиц в местах большого скопления людей. Именно наличие цветов помогает различить мелочи и детали, не доступные черно-белой картинке. Для осуществления наружного наблюдения за помещением или периметром в большинстве случаев можно ограничиться монохромной камерой, это обойдется дешевле, а монтаж всей системы видеонаблюдения займет гораздо меньше времени.

Совет! Если основной задачей видеонаблюдения является именно отслеживание деталей и нюансов, то рекомендуется рассмотреть модели с цветной матрицей. Правда, стоить они будут на порядок дороже.

Самостоятельный монтаж системы

Собираясь увеличить безопасность своего жилья путем установки видеонаблюдения, вы можете выбрать два пути осуществления этой идеи: обратиться к специалистам или заняться монтажом камер видеонаблюдения самостоятельно.

Первый способ довольно затратный, а второй — вполне осуществимый, если вы знакомы с современной техникой, а дрель для вас — привычный инструмент.

Этап #1 — планирование и схемы видеонаблюдения

С самого начала необходимо определиться с местом установки, количеством камер и их задачей. Если у вас частный дом или дача, то наблюдением должны быть охвачены не только внутренние помещения, но и придомовая территория.

В квартире камеры чаще всего устанавливают с целью контроля обстановки во время отсутствия хозяев. Желательно иметь их в жилых комнатах, особенно в местах, где хранятся какие-то ценности. Стоит подумать и об установке камеры на входе в квартиру.

Определившись с общими вопросами, приступают к разработке схемы. Места предполагаемой прокладки проводов выбирают таким образом, чтобы они не пересекались с существующей линией питания.

Она может стать помехой для видеосигнала, если расстояние до нее будет менее одного метра. Обезопасит от помех и защита в виде металлического рукава, в него заводят провода и заземляют.

Система видеосъемки позволит наблюдать за посторонними лицами, больными и детьми в ваше отсутствие. Если вдруг проникнут злоумышленники, все события будут зафиксированы, что поможет правоохранителям оперативней раскрыть преступление

Следующим шагом будет определение угла обзора. В зависимости от целей его можно настроить так, чтобы видны были мелкие детали или же увеличить захват, жертвуя при этом подробностями.

Далее, следует продумать, где разместить видеорегистратор и монитор. Учитывая конфиденциальность, доступ к ним нужно ограничить. Хорошо, если найдется отдельное закрытое помещение или хотя бы шкаф.

Этап #2 — монтаж системы

Начинают с установки собственно видеокамер. Внутри их размещают под потолком. Главное, чтобы они находились вблизи розеток. Снаружи устройства видеонаблюдения располагают так, чтобы их невозможно было сорвать.

Монтаж камеры состоит из нескольких операций:

• демонтируют монтажный кожух;
• прикладывают его к заранее выбранному месту и делают разметку через крепежные отверстия;
• берут перфоратор и сверлят стену или потолок, после чего вставляют дюбели;
• прикладывают кожух, совмещая монтажные отверстия на нем с просверленными на прикрепляемой плоскости;
• вкручивают саморезы и дополняют корпус объективом;
• задают угол обзора прибора.

Специалисты не рекомендуют устанавливать приборы видеонаблюдения слишком высоко. Четкое изображение можно получить, если камера будет удалена от земли не больше, чем на 4 м. Чтобы не засветить картинку, нельзя располагать камеру напротив солнца.

Если нужна ночная съемка, необходима ИК-подсветка. Если ее нет, придется монтировать еще и освещение дополнительно, поэтому лучше учесть этот момент при покупке камеры

Кроме крепления саморезами, существуют и другие варианты: присоски, липучки. Первый способ крепления видеоприборов все же считается самым надежным.

Этап #3 — правильно подключаем видеокамеру

Видов подключения всего два: к источнику питания и к устройству, принимающему информацию.

К питанию. Поскольку в каждой камере присутствует адаптер, через который подается пониженное напряжение, то его вилку просто подключают к розетке. Штекер, находящийся на другом конце, вставляют в камеру. Для этого есть специальное гнездо на тыльной части кожуха камеры.

К принимающему устройству. Для второго варианта подключения необходимо, чтобы был провод, оснащенный разъемами BNC -RG6. На видеоприборе для него предусмотрен выход (output), а вход (input) на приемнике.

Беспроводную камеру подключить еще проще. Диск с программой, как правило, включают в комплект камеры. Остается только установить его на компьютер.

Далее, подключают роутер посредством wi-fi, затем собственно камеру. Ее подсоединяют к сети и, используя сетевой кабель, соединяют с роутером.

Следующий шаг — настройка параметров сети в самой программе. Для этого вводят ключ и другие данные и отключают сетевой провод. После перезагрузки камера самостоятельно соединится с роутером. Теперь картинка, передаваемая камерой, станет доступной.

Различия по виду корпуса

Корпусные видеокамеры также разделяются на несколько более мелких категорий:

1. Цилиндрические.
2. Купольные.
3. Кубические.

К цилиндрическим относится подавляющее большинство продающихся в магазинах камер с классическими углами обзора, поэтому на различных объектах, в офисах или на предприятиях чаще всего можно увидеть именно такие камеры видеонаблюдения. Купольными нередко делают камеры с увеличенными углами обзора, поскольку в цилиндрический корпус для данных целей не подходит совершенно.

Корпус кубических камер выполнен в форме квадрата или прямоугольника, такие устройства легко устанавливать на какую-либо плоскую поверхность (стол, полка), благодаря чему для них необязательно устанавливать специальное крепление. В остальном кубические камеры редко чем отличаются от цилиндрических.

Лучшие производители камер видеонаблюдения

Altcam – камеры отечественного производителя

Среди производителей инновационных камер слежения выделяют несколько проверенных российских и зарубежных брендов. В этот список входит российская компания Altcam, выпускающая сетевые, аналоговые, поворотные и миниатюрные устройства, а также ИК-прожекторы и видеорегистраторы.

Признанным лидером в сфере приборов для видеонаблюдения считается Axis, под этим брендом производят видеокамеры и комплектующие, отличающиеся высоким уровнем качества. Стандартная гарантия составляет три года.

Еще одним популярным производителем является Falcon Eye, предлагающий покупателям устройства бюджетного и среднего сегмента, в том числе аналоговые и сетевые приборы внешнего и внутреннего типа.

Компания BEWARD выпускает оборудование для систем профессионального видеонаблюдения, представленные в нескольких линейках. В их список входят не только сами приборы, но и отдельные объективы и устройства для защиты от грозы.
