Рытье траншеи под кабель – расстояния и размеры
Выбранный кабель следует аккуратно уложить в траншею. Какого размера она должна быть, каких расстояний следует придерживаться при ее раскопке?Ошибка №2Во-первых, данную траншею нельзя копать вплотную с фундаментом дома.
Не пропустите: Какими способами соединяют алюминиевый и медный провода. Как правильно соединять алюминиевые провода с медными в электропроводке
Необходимо выдержать определенное расстояние в 60см.
После укладки в землю кабель не должен попадать на линию действия силы фундамента, направленную под 45 градусов от основания.
Также требуются нормированные отступы от растений и деревьев на вашем участке. Вот минимальные габариты при подземной прокладке кабеля от ближайших коммуникаций, конструкций и препятствий.
Какие размеры должны быть у этой траншеи? Ориентироваться здесь можно на типовой проект А5-92 “Прокладка кабелей напряжением до 35кв в траншеях” – скачать.
Глубина залегания кабеля – 0,7м. Учтите, это расстояние от поверхности до верха самого кабеля.Ошибка №3С учетом того, что под ним будет песчаная подушка в 10-15см, общая глубина траншеи должна быть не менее 900мм. Не 0,8м, как многие рекомендуют, а именно 90см, и уж тем более не 0,7м.
Откуда вообще взялись все эти цифры? Почему нельзя элементарно прикопать кабель у себя во дворе на глубину штыка лопаты? К чему такие мучения?
Вы же монтаж делаете не в общественном месте на улице города или на стройке, где будут ездить большегрузные авто.Самая главная причина такой глубины залегания – обеспечить оптимальный температурный режим работы кабеля.
Проложив его как можно ближе к поверхности земли, вы потеряете основное преимущество подземной прокладки – отсутствие влияния температуры окружающей среды и погодных условий.
Верхние слои почвы прогреваются значительно больше, да и влага после хороших дождей попросту не достигнет оболочки кабеля, если он у вас лежит на 70см. Чего не скажешь про 30-40см.Второй момент такой глубины закладки – давление. Чем глубже лежит кабель, тем равномернее на него распределяется давление сверху. В особенности при внешних воздействиях — проезд авто по трассе КЛ, поставили сверху что-то тяжелое и т.п. Ошибка №4Если ваш ввод в дом проходит от опоры через дорогу, то здесь закапывать кабель нужно на еще большую глубину – 1000мм.
Минимальная ширина траншеи рассчитывается по формуле = диаметр кабеля + 100мм с каждой стороны для песчаной подушки.
Кстати, дабы такая трудоемкая работа по копке траншеи не пропадала зря, некоторые дополнительно укладывают в нее контур заземления. Вот только при этом не забудьте про минимальные отступы в 300-350мм.
Ну а в случае защиты кабеля трубой, контур вообще не помеха. Ведь не обязательно, чтобы он был в форме треугольника или квадрата.
А если позволяет геометрия участка и расположение ввода, эту же траншею приспосабливают для одновременной укладки:
- вводного кабеля
- кабеля на видеодомофон
- уличного освещения
- питание автоматики откатных ворот
По воздуху
Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:
Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

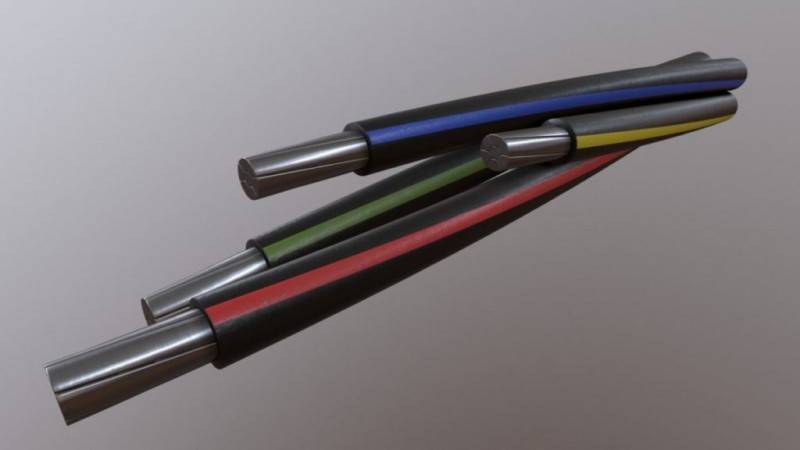

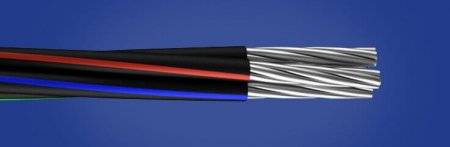

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:
В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².
Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.
Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.
Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:
О том, как провести провод от столба к дому по воздуху, рассказывается на видео:
Ввод электричества в деревянный дом – монтаж и прокладка электропроводки
Год от года растут объемы строительства частных загородных домов, коттеджей и дач. Все больше и больше горожан стремится вырваться из бушующего круговорота городской суетливой жизни. Все чаще новоиспеченные владельцы земельного участка выбирают дерево как альтернативу другим вариантам материалов для строительства дома. Этому есть логическое объяснение: деревянный дом экологичнее, теплее и просто, приятнее для проживания.
Электрика в деревянном доме Одна из основных задач при обустройстве такого дома является устройство инженерных коммуникаций и, в частности, монтаж электропроводки в деревянном доме.
В этой статье уделим особое внимание такому вопросу, как электрика в деревянном доме.
Сразу оговоримся, что мы не будем касаться узкотехнических нюансов данной темы – все технические требования прописаны в специализированных сборниках по электромонтажным работам – ПУЭ (правила устройства электроустановок).
Способы организации проводки внутри дома
Есть несколько вариантов внутренней разводки.
Соединение разных кабелей внутри
Сварочная проволока
Разрывается СИП-проводник и подключается к кабелю ВВГнг скручиванием и усилением пайкой. Техника ненадежна, так как может стать причиной пожара.
Соединение различных проводников арматурой
СИП и ВВГнг соединяются при помощи стандартной арматуры, пробивных хомутов или других элементов рядом с точкой входа. Недопустимо использование самонесущего изолированного провода в жилой зоне – он поддерживает процессы горения.
Через дифавтомат
Схема подключения предусматривает использование биполярного или квадрупольного дифференциального переключателя. Устройство находится в отдельной герметичной коробке. Кабель прокладывается от магистральной линии до коробки, подключается к ВВГнг в гофре.
Для повышения защиты используется автомат с рейтингом выше электрического щита. Так что в случае короткого замыкания или перегрузки можно восстановить линию, не выходя из дома. Снаружи установлено еще одно устройство для обесточивания внутреннего троса и предотвращения возгорания.
Источник – https://strojdvor.ru/elektrosnabzhenie/kak-pravilno-sdelat-podvod-elektrichestva-k-chastnomu-domu/
Какой СИП кабель нужен для проводки от столба к дому 220в. Воздушный ввод кабеля
Подключение электричества к дачному дому от столба можно произвести с помощью воздушного ввода. Данный способ подразумевает натяжение кабеля от ЛЭП до щитка с помощью анкерных болтов на опоре. Ввод провода нужно делать не ниже, чем на 2 м 75 см над землёй, а при недостаточной высоте конструкции используются специальные стойки из труб. Она может быть изогнутой («гусак») или прямой.
Если высота дома соответствует нормам, то на стене устанавливается щиток с устройством защитного отключения. Пространство от столба до места ввода должно составлять до 10 м. Если оно больше, то требуется установить дополнительную опору, которая будет вмонтирована на промежутке до 15 м от линии электропередач.
Отвод от столба делается проводом с сердечником из меди и с сечением от 4 мм² (длина до 10 м) до 6 мм² (от 10 до 15 м) и 10 мм² при длине кабеля больше 25 м. Если сердцевина провода состоит из алюминия, то её диаметр должен составлять не меньше 16 мм. Если для ввода электричества в дом используется СИП, то для его подключения требуется специальная арматура и изолятор из стекла, полимера или фарфора.
Первая нужна для защиты кабеля от схода снега или падения дерева. При этих происшествиях арматура ломается, но кабель остаётся целым. Изолятор требуется для защиты перемычек, так как из-за жёсткости СИП его нельзя напрямую подключить к щитку. Для этого к нему крепится более мягкий кабель. Также при соединении алюминиевых и медных проводов запрещается производить скрутку. Для этого все перемычки требуется делать из клеммных коробок, а для их защиты использовать изоляторы.
При натяжении кабеля следует учесть, что его высота над пешеходной зоной должна составлять не меньше 3,5 м, а над проезжей частью требуется расстояние до земли от 5 м. Силу натяжения требуется регулировать с помощью динамометра. Преимущество воздушной прокладки в том, что требуется мало ресурсов для подключения кабеля, а также есть возможность быстрой замены провода.
Недостатком такого ввода является то, что электропроводка открыта и может подвергаться повреждению деревьями, погодными условиями или другими механическими способами. Также висящие провода препятствуют подъезду крупногабаритного транспорта (автокраны, автовышки, пожарные машины).
Расчёт кабеля
Требуется знать какое сечение нужно для 15 кВт и 380 для ввода в дом, так как при алюминиевом и медном сердечнике оно имеет разные характеристики, а также отличается при разном способе подключения. Для открытого введения при напряжении в 380 В и мощности в 15 кВт требуется медная жила с сечением от 4 мм², и способная выдержать силу тока от 41 А, а для алюминиевого провода – от 10 мм² и силой тока от 60 А.
Для проложенных в трубе кабелей медные жилы должны иметь сечение от 10 мм², а для алюминиевых – от 16 мм². Длина кабеля зависит от расстояния места ввода до столба, а также наличия дополнительных креплений или подпорок.
Куда обращаться
Разрешение на присоединение дает сетевая компания, в ведомстве которой находится местное электрохозяйство. Вести работу можно тремя способами:
- Лично подать заявление и в дальнейшем продолжать общаться с представителями сетевой организации.
- Заключить договор с энергетиками на технологическое присоединение (ТП) загородного участка под ключ.
- Передать полномочия с коммерческой компании.
Общение с бюрократической машиной занимает много сил и времени, зато оплата ТП составит всего 550 рублей (если решается задача, как провести свет на дачный участок по федеральной программе).
Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:
- Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).
Способы установки стойки для воздушного ввода электричества в дом - От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
- Отвод от ЛЭП делают:
- до 10 м — медным проводом сечением 4 мм;
- от 10 до 15 м — проводом с медными жилами сечением 6 мм.
- алюминиевые провода используются в любом случае не менее 16 мм в диаметре.
Подключение к столбу электропередач воздушным способом
Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:
- Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
- Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
- изоляторов (стеклянных, полимерных, фарфоровых);
- специальной арматуры.
Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.
От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу
Ввод электричества в дом со столба через трубостойку
Воздушный ввод электричества в дом имеет и недостатки:
- Электропроводка открытая, из-за чего возможны ее повреждения.
- Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).
Ввод в шкаф учета
Главный вопрос при монтаже на фасаде – где и как подключить СИП? Можно конечно сделать ввод провода непосредственно в распредшкаф, но тогда возникает головная боль с прокладкой СИП по фасаду и самое главное – с подключением алюминиевой жилы к вводному автомату.
СИП – это многожильный провод, а по ГОСТу такие контактные соединения требуют обязательного использования наконечника. Без него через год у вас будет наблюдаться вот такая картинка.
Как решается данная проблема читайте в отдельной статье.
Спойлер: самый простой и удобный вариант в этом случае – опрессовка жилы СИП штифтовыми алюминиевыми наконечниками НША 16-14. Или еще лучше НШАЛ (наконечник штифтовый алюминиевый луженный).
Такие есть в наличии у EKF.
Ошибка №14
Не заводите алюминиевые жилы СИП напрямую в счетчик.
Через год или два клеммы на нем выгорят и вам понадобится новый прибор учета.
Тем более ПУЭ говорит, что перед счетчиком должен быть обязательно установлен коммутационный аппарат.
Многие монтируют высоко на фасаде распредкоробку, в которой собственно и происходит расключение жил и переход на медный кабель. Однако выглядит это все громоздко и некрасиво.
Кроме того, коробку на деревянном основании желательно ставить металлическую, а не пластиковую. Пластик с годами высыхает и разваливается.
Но и металл вовсе не подарок. Со временем он начинает ржаветь и грязные потеки от него растекаются по фасаду.
Прокладка провода по воздуху
Это наиболее популярный и на первый взгляд простой способ завести электричество в дом. Существуют преимущества и недостатки данного способа организации ввода.
Плюсы воздушной линии:
- Скорость монтажа. Натяжение ввода от опоры к изоляторам на доме занимает не более 40 минут. При этом воздушная линия, которая питает и другие дома на улице, будет отключена не более 10 минут (нужно, чтобы присоединить фазный и нулевой провод к линии), поэтому соседи не успеют выразить недовольство из-за отсутствия света.
- Простота в обслуживании. Сам по себе провод не нуждается в обслуживании, только если не порвется из-за упавшего дерева или обледенения. Если же такое произойдет, то его ремонт займет относительно немного времени. Отметим, что возможно время от времени будет требоваться чистка и подтяжка контактов на проводе, если соединение выполнено обычной скруткой, а не прокалывающими изоляторами (орехами).
- Относительная дешевизна. В среднем 1 м провода СИП 4х16 стоит 60 – 70 рублей. Для ввода, при условии расстояния от опоры до стены дома в 10 м, понадобится около 13 м провода (дополнительные 3 м для завода в щиток и запаса на случай ремонта), что составит примерно 900 – 1000 рублей плюс 1000 рублей монтажнику, чтобы подцепил провод на опору, итого примерно 2000 рублей. Это в разы дешевле прокладки кабеля, который в среднем стоит 120 рублей за 1 м (кабель АВБбШв).
Минусы воздушной линии:

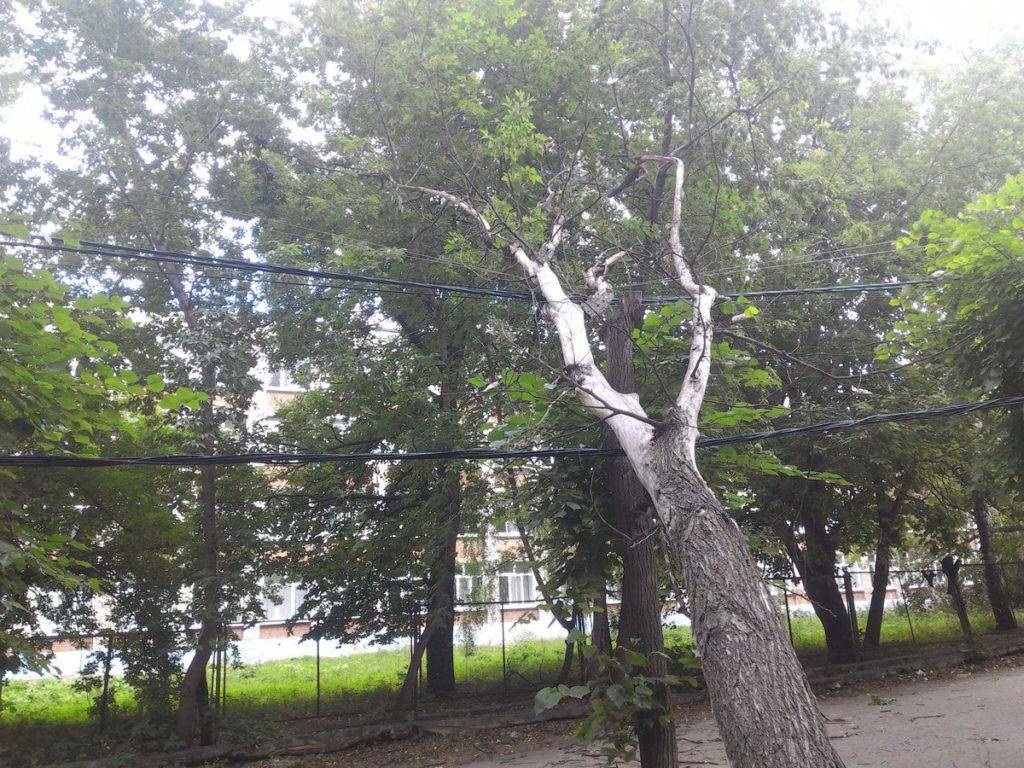

Подверженность влиянию факторов внешней среды. В отличие от кабеля в земле, «воздушный» провод подвержен воздействию ультрафиолета, который влияет на состояние изоляции, ветровым нагрузкам, молнии, обледенению и падению деревьев, которые просто рвут провода. Если оборвало от опоры или на соединении у дома, то нестрашно, так как быстро ремонтируется без появления скруток. А если порвало провод посередине пролета, то во избежание потерь напряжения из-за скруток придется менять весь провод, а это дополнительные немалые расходы.
Получение разрешения на установку опоры. Это может потребоваться, если от крайней к вам опоры до ввода в дом более 25 м. Тогда во избежание провисания провода нужно будет монтировать дополнительную опору, установка которой в среднем стоит 15000 — 20000 рублей, в зависимости от региона проживания и удаленности монтажной организации от вашего загородного дома. Подключение ВЛ к дому осуществляется по следующей схеме:
- Отсутствие эстетичности. Для многих владельцев загородных домов эстетичность электросети ключевой фактор. Висящие провода портят внешний вид, в то время, как закопанный кабель вообще нигде не виден.
- Могут мешать во дворе. Многие владельцы дополнительно разводят провода по воздуху, подключая сарай, мастерскую или гараж. Если есть крупногабаритная сельхозтехника, то есть вероятность порвать провода, зацепив их. В этом случае придется разводить провода в бронерукавах по забору или стенам, или же проложить кабель под землей.
Укладка сигнальной ленты или кирпича
Для защиты от человека с лопатой, а также чтобы обозначить трассу, применяют сигнальную ленту.
Ошибка №9Не ошибитесь, она должна быть уложена на расстоянии 250мм от самого КЛ, а не от поверхности земли.
То есть, при раскопках, вы сначала штыком лопаты должны наткнуться на ленту, но при этом не достать до оболочки. При механизированном рытье траншеи, после обнаружения сигнальной ленты разрешается только ручная разработка грунта.
Если у вас нет ленты, в домашних условиях на даче используйте любые подручные материалы.
Главное уложить нечто, что будет предупреждать и “кричать” – снизу меня кабель! Не копать!
Еще правилами рекомендуется защищать кабель кирпичом или асбоцементными плитами.
Ошибка №10Они должны выступать минимум на 50мм за границу оболочки кабеля в поперечном сечении.
Кстати, то же самое относится и к ленте.
Особенно, если в одной траншее лежит одновременно несколько кабелей.
Ошибка №11Нельзя просто так посередине заложить одну узкую ленту.
Она должна выступать за самый крайний кабель в ряду. Не хватает одной, используйте две, три и т.д.
Кирпичи в качестве защиты следует использовать, когда речь идет о вводе от подстанции или ТП на многоэтажный дом, завод или другой крупный объект.
Ошибка №12При этом силикатный или дырчатый кирпич применять запрещается.
В частном же строительстве при подземном вводе в небольшой коттедж, так усложнять себе жизнь и увеличивать стоимость ремонта укладкой красных кирпичей никто не будет. Поэтому в нашем случае будет достаточно одной ленты.
Не пропустите: Как аккуратно снять плитку с пола. Как снять старую плитку с пола не повредив ее и очистить от клея или цемента
Вместо вступления
Для начала давайте посмотрим, насколько рентабельно делать подземный ввод электропитания в деревянный дом. Если говорить о рентабельности с точки зрения моментальной выгоды, несомненно, подземный ввод электропитания стоит дороже, чем воздушный ввод. В работы добавляется:
- Рытье траншеи от опоры до дома и её оборудование;
- Проход (отверстие) фундамента внутрь дома;
- Устройство спуска со столба и подъем к щиту внутри дома, при помощи стальных труб;
- Стоимость бронированного электрокабеля.
Однако, подземный ввод электропитания в деревянный дом более выгоден с точки зрения надежности и долговечности, а также защиты от всевозможных аварий.
При подземном вводе вы гарантированно обезопасите себя, от обрыва ввода, да и по пожарной безопасности подземный ввод в стальной трубе, более безопасен, чем ввод воздушный.
Выбор подходящего провода
Специалисты из организаций, которые обслуживают линии электропередачи часто в целях экономии или из-за каких-то личных предпочтений используют не самые подходящие провода. Это могут быть или изолированные, но не предназначенные для ввода кабеля, или неизолированные, те, что идут магистральными линиями по столбам.
Важно помнить, что если для замены вводного кабеля использовали оголенный провод, то его следует надежно и качественно прокладывать, ведь при сильных ветрах такие провода могут замкнуть. Также может быть так, что на участок заедет грузовой автомобиль, и при разгрузке может задеть провода, что приведет к поражению электрическим током
Однако кто-то может предложить сделать замену с помощью изолированного провода, но не предназначенного для прокладывания воздухом. В таком случае, из-за постоянных солнечных лучей, изоляция со временем может потрескаться и осыпаться, что тоже недопустимо для вводного кабеля.
Исходя из вышесказанного, необходимо использовать для прокладки ввода к дому от столба специально предназначенный провод. Для такой работы идеально подойдет СИП, потому что он является самонесущим изолированным проводником. Он не имеет тех недостатков, которые имеют остальные провода. О том, как подключить провод СИП к дому, мы рассказали в отдельной статье.
Как происходит ввод электричества в дом
При вводе электричества в частный дом, используют один из представленных раннее способов (прокладка кабеля по воздуху на тросе или в земле). При подводе электроэнергии в дом следует неукоснительно выполнять основное правило — вводный кабель не должен иметь транзитов. Щит, в котором будет представлена схема потребителей, должен находится поблизости вводного кабеля, для большей простоты монтажа.
Проводник нельзя монтировать внутрь помещения прямо через дыру в стене. Отверстие должно иметь дополнительную защиту, обычно для этого используют металлическую трубу. Диаметр трубы следует брать с запасом, а свободное пространство между кабелем и стенками трубы заделать с помощью цементного раствора.
Проводка своими руками
Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.
Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила
При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:
- прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
- все места соединений должны быть сделаны в монтажных распределительных коробках;
- горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.
Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.
Способы соединения проводов
Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:
- Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их) - Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно - Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.
И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.
Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.
После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.
Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.
Выводы: что выбрать воздушную или кабельную линию?
Вам подойдет воздушная линия, если:
- Вы хотите существенно сэкономить время и деньги на монтаж ввода.
- Вы не хотите, чтобы провод украли злоумышленники.
- Висящий провод не портит внешний вид вашего участка.
- Вы не хотите копать траншею или нанимать для этого людей.
Вам подойдет кабельная линия под землей, если:
- Вам важен внешний вид вашего участка.
- В вашей местности сильные ветры и часто рвутся провода из-за падающих деревьев.
- У вас есть крупногабаритная сельхозтехника, а запитать необходимо несколько построек во дворе.
- Опора ЛЭП стоит на удалении больше 25 м от вашего дома, и вы не хотите тратить денег на установку дополнительной опоры.
