Компоненты устройства
Можно предложить несколько схем устройства прибора.
Комплектация по варианту 1
Это самая несложная схема. Она отличается применением микрофона при кратном усилении звукового сигнала. Для неё потребуется несколько транзисторов KT 315 и один мощный KT 818. С микрофона сигнал передаётся на KT 315, многократно усиливается и проходит в KT 818, контролирующий реле замыкания и размыкания контактов нагрузки, будь то лампочка или любой другой потребитель. Чувствительность устройства позволяет его срабатывание на включение/выключение на расстояние 4–5 метров, что вполне применимо для использования в бытового применения.
Оптимальным является выбор электретного микрофона, один из выводов которого соединяется с корпусом. Потребление электроэнергии невелико, напряжение составляет 4–16 вольт.
Транзисторы КТ315 Транзисторы КТ818
Устройство по варианту 2
Схема прибора в этом случае посложнее, но она и надёжнее предыдущей. Для её реализации понадобятся:
- резистор;
- конденсатор;
- стабилитрон;
- управляемые тиристоры.
Транзисторный триггер нужно подключить на делитель напряжения и резистор. Триггер получает питание через диод и резистор. Конденсатор и стабилитрон предназначены для выравнивания напряжения.
Устойчивая работа триггера возможна при включении одного из двух управляемых тиристоров. Реагируя на звук от микрофона, делитель напряжения переводит их в другое состояние.
Нагрузка на выключатель не превышает 100 ватт. При необходимости увеличения этой характеристики нужно применить диоды более высокой мощности. Транзисторы устанавливаются с использованием радиаторов.
Принципиальная схема простейшего хлопкового выключателя
Способ установки выключателя
Накладной двухклавишный выключатель Типы выключателей по способам монтажа различаются открытые (накладные) и внутренние (встраиваемые). Выбор зависит, прежде всего, от вида электропроводки, подбираются соответствующие устройства. При этом устанавливать внутренний выключатель при наружной проводке не запрещено.
Накладные приборы существенно выступают над поверхностью, но не требуют дополнительного отверстия внутри стены (по типу подрозетника). Не всегда такие устройства выглядят эстетично, но некоторые дизайнерские модели специально выбирают для дополнения внутренней и внешней отделки помещения.
Для встроенных коммутаторов необходима дополнительная полость по размеру, которую следует заранее подготовить. Подобные выключатели необходимо учитывать при построении первоначального плана электропроводки. Приборы практически не выделяются, что делает их более эстетичными и удобными.
Вариант сборки

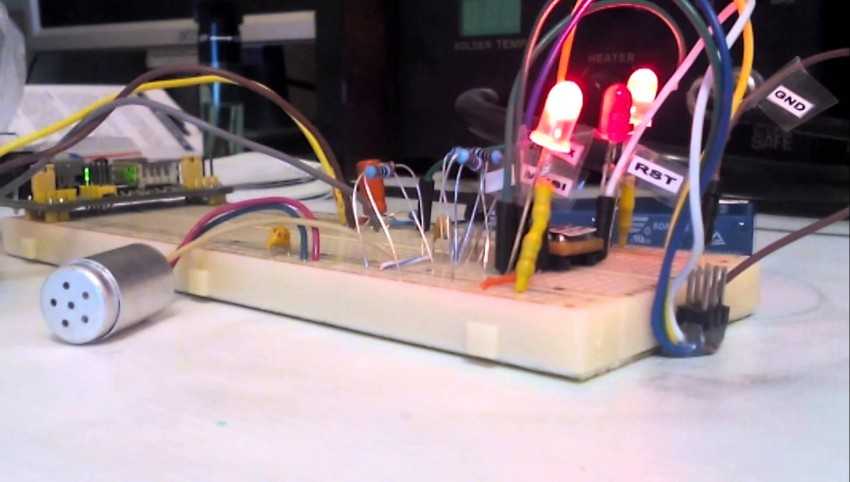

Схема простого акустического выключателя с блоком питания от 4,5-12 вольт, и с диапазоном действия на расстоянии 2-3 м, собирается на печатной или макетной плате и состоит из большего количества деталей.
За силовую часть отвечает транзистор КТ818 подключенный к реле с катушкой питания в 9 вольт.
Чувствительность электретного микрофона задается резистором питания в 10 кОм и конденсатором на 0,1мкФ. Ее отрегулировать исходя из сопротивления резистора и емкости конденсатора, и за счет использования более чувствительных транзисторов. Номинал резистора может начинаться от 2кОМ, в зависимости от мощности питания, подаваемого на схему.
Далее идут два каскада усиления с биполярными транзисторами КТ315 (можно использовать импортные аналоги, например 2N5551). Номиналы сопротивлений можно варьировать на 50%. Для электромагнитного реле нужно установить защитный диод. Для этой функции подойдет кремниевый 1N4148 или 1N401. Для индикации работы схемы в силовой части можно установить светодиод.
Как можно судить по фото, самодельные акустические выключатели довольно компактны, к ним легко подобрать футляр и использовать в мобильных и статичных приборах, для питания используются обычные батарейки. Можно задействовать также и зарядные устройства от мобильных телефонов с выходным напряжением в 5 вольт.
При тестировании надо обратить внимание на реакцию устройства, так как для запуска и отключения правильно собранного акустического выключатель нужно сделать четкий и резкий хлопок.
Эффектное при демонстрации реакция на более расплывчатые и размытые шумы, может значительно затруднить использование прибора, вызывая непроизвольное включение или выключение во время фонового шума
Важно также предусмотреть наиболее оптимальное расположение микрофона.
Для изготовления встроенных звуковых датчиков можно воспользоваться схемами с питанием 220 вольт, которые могут монтироваться со стандартными клавишными выключателями световых приборов. В них используются в которых используются триггеры на тиристорах и ключевые механизмы.
Куда устанавливается выключатель?
Хлопковый или же акустический выключатель, созданный по микросхеме, лучше всего устанавливать на стенах — там, где обычно располагалась стандартная модель. У варианта, сделанного своими руками, скорее всего будет очень низкая чувствительность, если конечно не браться реализовывать сложные схемы.
Важно учитывать, что голосовой или хлопковый выключатель, купленный на китайском сайте за две копейки, вряд ли будет исправно работать. Так что для того, чтобы сэкономить на этой покупке, ее лучше сделать самому из нужных деталей
Итак, если все эти характеристики и нюансы полностью устраивают человека, то он вполне может позволить себе установить в квартиру хлопковый или голосовой выключатель.
Акустический выключатель очень полезная и нужная вещь в хозяйстве, тем более если вы хотите автоматизировать некоторые приборы или освещения в своём доме и добавить креативности в своё жилище! С помощью акустического включателя, можно выключать и включать освещение или использовать его для других приборов, например для электрического чайника или вентилятора.
Данная схема полностью рабочая, налаженная и стабильно работает. В интернете есть много схем подобных устройств, но при их сборке возникает масса проблем с работоспособностью и часть поднимаются длинные обсуждения в конце которых, проблема часто не решается. Ниже представлена сама схема.
Схема питается напряжением от 5 до 9 вольт, так что подобрать источник питания не представит труда. Можно использовать к примеру крону или другие батареи и аккумуляторы. Если вам нужно стационарное питание, то в сети есть множество схем блоков питания, подойдёт даже бестрансформаторный.
akusticheskiy_vyklyuchatel.zip (скачиваний: 726)
Изготовление печатной платы
Объяснять подробно как изготовить печатную плату я не буду, так как это займет много времени. Файл печатной платы открывается с помощью программы sprint-layout 6.0:
sprint-layout-6.zip (скачиваний: 612)
В схеме используется диод VD1, он нужен для защиты транзистора VT3 от ЭДС катушки реле. Если вы будете подключать в качестве нагрузки реле, то диод нужно поставить, если будет использоваться лёгкая нагрузка, то вместо него можно поставить перемычку.
После изготовления платы, во избежании окисления, пролудите порожки оловом. Откройте программу sprint-layout 6.0 и припаяйте все детали на ней, согласно расположению. Если всё сделано правильно, детали и номиналы не перепутаны, то устройство должно заработать сразу без каких либо проблем.

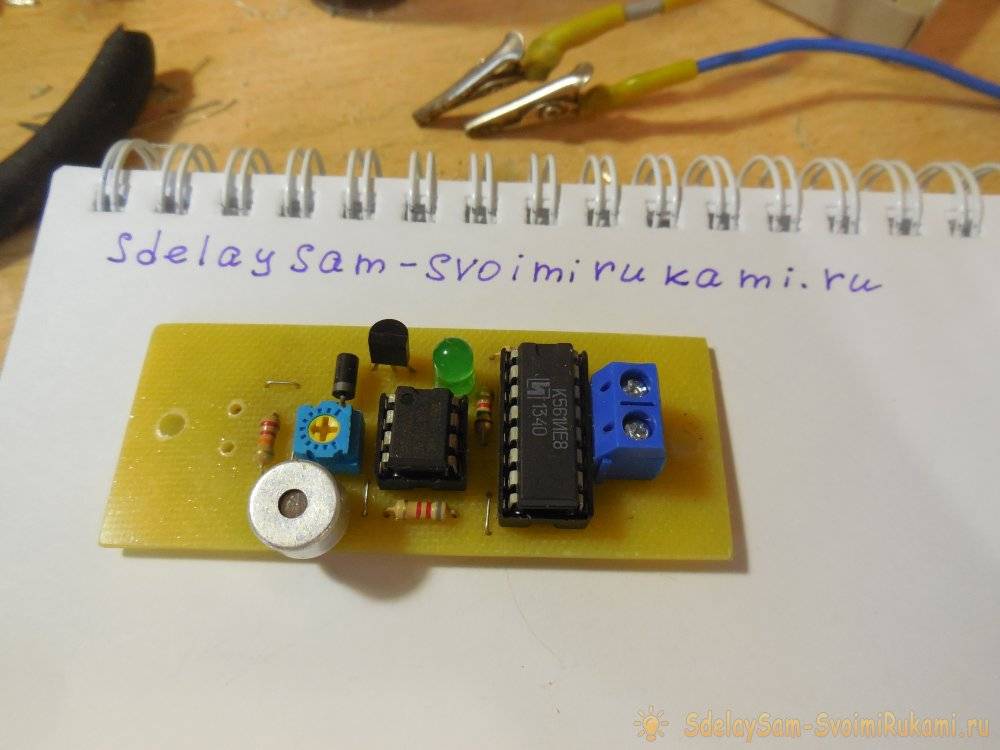

Вот так выглядит собранный акустический выключатель.
И ещё одно фото с подключённый батареей и светодиодом на нагрузке.
Хотелось бы сказать об одной проблеме которая может возникнуть. В схеме стоит резистор R8 на 1.5 кОм, если вы будете использовать в качестве нагрузки светодиод то его можно оставить, если планируете устанавливать реле, то замените резистор на 2 Ом. Больше проблем возникнуть не должно ))
В итоге получился не дорогой но очень эффективный и полезный прибор, который обязательно найдет своё применение в хозяйстве! ))
Скрытый и наружный способы установки
Самое первое c чем придется определиться – какой нужен выключатель по типу установки, которая может быть внутренний или наружной.
В первом случае монтаж производится внутри стены, для чего в ней вырезаются отверстия соответствующего размера. Этот вид устройств используется чаще всего, так как преимущественно проводка прокладывается скрытым способом.
Наружные выключатели применяются либо в деревянных домах, в которых проводка чаще всего делается открытого типа, или когда приборы освещения прокладываются по временной схеме – в этом случае чтобы не резать стены провода прокладывают на их поверхности.
Типы выключателей для дома (бытового применения)
Применяемые в быту различные виды выключателей должны быть удобными, безопасными, имеющими привлекательный дизайн. Они отличаются друг от друга по видам и типам. По способу установки включатель может быть встроенным или устанавливаться снаружи. В наше время чаще всего используют в качестве органов управления поворотную клавишу, такие выключатели распространены в Европе.
В США предпочитают пользоваться выключателями рычажкового типа (тумблеры), видимо, не желая уходить от традиций. Но это сейчас, а в былые времена, когда еще Томас Эдисон только сделал свое изобретение использовались поворотные выключатели. Они были известны во всем мире в первой половине XX века и коммутировали до нескольких цепей в 3–4 положениях (пакетный выключатель). Пакетные выключатели используются до сих пор во многих старых щитках коммунального хозяйства.
Чтобы включить светильник, используют выключатель одноклавишный, для люстр применяют двухклавишный или даже трехклавишный выключатель. Для таких помещений, как туалет и ванная используют двойной выключатель света. Добавим, что в наш век продвинутых технологий появилось много выключателей с дополнительными функциями. Вот эти функции:
- выключатель с подсветкой для ночного времени
- выключатель с таймером отключения.
- Выключатели с регулятором яркости.
Если с первым типом функций все понятно, то второй используется, чтобы сэкономить свет в маленьких помещениях (кладовках, ванных комнатах) куда заходят на короткое время и забывают выключать свет. А третий может использоваться вместе с теми светильниками, которые поддерживают функцию диммера (регулятора освещенности, англ.). Иногда они идут в комплекте, так как такой вид приборов еще не стандартизован.
Непривычные типы выключателей
Выключатель света с датчиком движения – еще один способ экономии электричества, очень удобный. Свет включается, если инфракрасный датчик обнаруживает движение человека в поле зрения датчика. Повторное движение может отключать свет или это может сделать таймер, после того, как движение было обнаружено. Выключатель с датчиком движения не требует никаких действий от человека, достаточно его присутствия.
Есть один, так называемый умный выключатель, это – выключатель по хлопку. Так, как он реагирует на шум, может включится и непроизвольно. Внутри него стоит микрофон, он же усилитель и микропроцессорное устройство для того, чтобы распознать характер звука. С первого раза он может не сработать, так как запоминает звук от пользователя в памяти для последующего сравнения.
И такие бывают
Напольный выключатель выполняется в виде кнопки с фиксацией. Его можно включать нажатием ноги с небольшим усилием, а конструкция выполнена таким образом, чтобы вес ноги его не повредил.
Выключатель потолочный также является кнопкой с фиксатором, на которую усилие передается от рычага, с привязанным к нему шнуром. Механика скрывается за декоративной крышкой. Чтобы включить или выключить его, требуется слегка потянуть за шнур.
Производители
Наиболее известные модели, представленные на российском рынке — «Экосвет» и «Claps». Рассмотрим их основные характеристики.

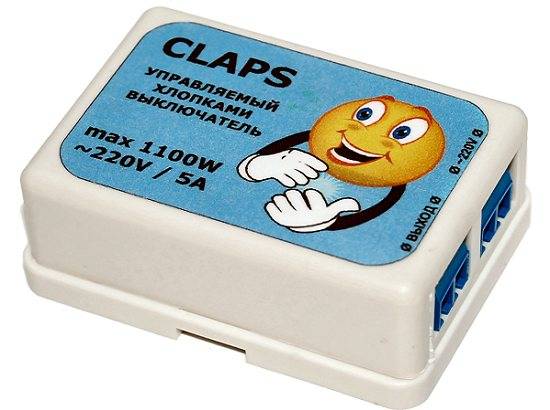

Выключатель «Сlaps»
Одной из новейших разработок является модель хлопкового выключателя «Сlaps». В этом устройстве звук обрабатывается при помощи микропроцессора, ни на какие посторонние шумы он не реагирует, но настраивается на несколько хлопков подряд (это самое главное условие работы).
В одном помещении допустимо установить несколько таких выключателей, каждый из них будет реагировать на определённое число хлопков, и включать соответственно свет, увлажнитель воздуха, вентилятор, телевизор либо музыкальный центр. Под эту модель выключателя приспосабливают любые бытовые приборы, имеющие электрический шнур.
Возможно, кому-то хлопковый выключатель покажется игрушкой или абсолютно ненужным устройством. Другие наоборот горят идеей создать свой «умный дом», чтобы свет и электроприборы включались и начинали работать по команде или хлопку. Устраивайте свою жизнь так, как хочется именно вам, но при этом сделайте её максимально комфортной.
Выключатель «Экосвет»
Устройство «Экосвет» предназначено для работы с лампочками на 220 Вольт.
Основные параметры прибора:
- нагрузка — 300 Ватт;
- разброс звукового сигнала — от 30 до 150 децибел;
- уровень защищенности корпуса — IP30;
- допустимый температурный режим — от 20 градусов ниже нуля до 40 градусов выше нуля;
- стоимость — от 350 рублей.
«Экосвет» фиксируют саморезами за крепежные лапы. Прибор не рекомендуется устанавливать в шумных помещениях. Несмотря на то, что «Экосвет» настроен на хлопки, возможны ложные срабатывания.
На рисунке вверху показана схема подключения прибора. «Экосвет» соединен с обычным выключателем, чтобы предоставить возможность обесточивания схемы и прекращения его работы.
Как действует акустический выключатель
Микрофон или акустический датчик преобразует звуковые колебания в электрический сигнал. После усилителя звуковой частоты ЗЧ сигнал детектируется, постоянное напряжение подается на базу транзисторного ключа, в нагрузку которого включена обмотка реле. После превышения порогового уровня на базе ключ срабатывает, и реле замыкает контакты питания 220 В электроприемника. При повторной звуковой команде схема автоматически отключается и прекращается протекание тока в светильнике или электроприборе.
Технические характеристики
Типовые технические характеристики акустического устройства с эксплуатацией в жилом объекте:
- вес нетто (без упаковки) 30 – 60 г;
- габаритные размеры 40*40*15 –86 *86 *26 мм;
- напряжение бытовой сети 220 В;
- максимальный ток нагрузки 5A;
- мощность нагрузки200–1100Вт;
- регулировка звуковой чувствительности 20 –150 дБ;
- класс защиты корпуса IP30 – IP34;
- относительная влажность от 20% до 60%;
- температура эксплуатации от 0°С до +40°С;
- срок гарантии изделий 12–24 месяца.
Составляющие детали
Стандартный акустический выключатель состоит из следующих деталей, запаянных на печатной плате:
- транзисторов и диодов;
- диодного моста и стабилитрона;
- микросхем триггера и компаратора;
- резисторов и конденсаторов;
- микрофона и реле.
Плата помещается в крепкий пластиковый корпус защелками.
Отличия между хлопковым и звуковым (голосовым) выключателем
Голосовые управляющие устройства сложнее переключателей «хлопкового» типа. В них задействованы специальные активные фильтры на микросхемах, выполняющие функции декодера команд. Они распознают последовательность гласных звуков определенной частоты и длительности, игнорируя акустические помехи.
Монтаж и схема подключения выключателя света по хлопку
Как я уже говорил выше, устанавливать хлопковый выключатель я планирую в своей спальной комнате. Там у меня установлен светильник с двумя лампами КЛЛ.
На данный момент светильник подключен через одноклавишный выключатель. Схема имеет следующий вид:
Вот схема подключения дистанционного выключателя «Экосвет‑Х‑300-Л», реагирующего на хлопки.
Белые провода нужно подключить в сеть 220 (В), причем строго соблюдать полярность при этом не требуется. К черным проводам подключается нагрузка — в моем случае это две лампы КЛЛ.
В настоящее время с распределительной коробки на светильник приходит фаза (через одноклавишный выключателя) и ноль. Вот их нам и нужно соединить с белыми проводами.
Черные провода нужно подключить непосредственно на лампы светильника, которые подключены параллельно друг с другом.
Вот схема питания светильника с хлопковым выключателем:
Питание хлопкового выключателя идет через существующий одноклавишный выключатель. Если мы хотим временно вывести его из работы, то достаточно отключить этот одноклавишный выключатель.
С помощью регулятора чувствительности звука выставим нужный нам уровень.
Настроим регулятор так, чтобы хлопок был и не слабым (исключим ложные срабатывания при легких случайных хлопках), и не сильным (чтобы руки не отбить).
Испытания и эксперименты (видео)
Проверим этот выключатель на действие следующих посторонних громких и звонких звуков от:
- ударов молотка
- работающего пылесоса
- звонка телефона
- работы перфоратора
- стука посуды (кружка с ложкой)
Попробуем спровоцировать ложные срабатывания путем воздействия на выключатель звуками от вышеперечисленных приборов и устройств. Алгоритм работы выключателя, а также проведенные мной эксперименты я снял на видео:
Сделаем вывод из экспериментов: выключатель ложно реагирует на звуки от работы перфоратора и на очень звонкие звуки от стука ложки о кружку. В остальных случаях ложных срабатываний замечено не было.
После часа работы я проверил нагрев его корпуса. Могу Вас обрадовать — корпус слегка теплый, что в пожарном отношении является безопасным.
Схема акустического выключателя

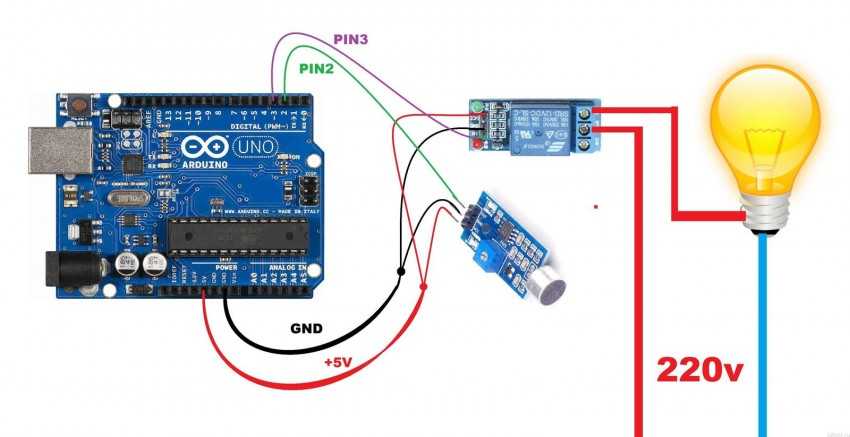

Их довольно много. Чтобы разобраться как сделать акустический выключатель своими руками, предлагаем более подробно рассмотреть схему сборки на микроконтроллере. С его помощью реализуются алгоритмы разного уровня сложности с самыми незначительными внесением изменений или вовсе без них.
Что нужно чтобы сделать акустический выключатель? Прежде всего микрофон, который будет преобразовывать звуковой сигнал от пользователя в электрический ток. Достаточно будет электретного микрофона.
Вот простая инструкция как сделать акустический датчик. С одной стороны микрофон подключают к отрицательному контакту, с другой — через резистор к положительному.
Посмотрите еще здесь!
Замена крана под давлением — пошаговое описание как своими руками поменять под давлением водопроводный кран (80 фото + видео)
Фильтр низких и высоких частот: делаем частотные фильтры и как создать схемотехнику высокого класса (95 фото + видео)
Электровелосипед своими руками: как построить с нуля недорогой и мощный электробайк (100 фото)
После этого усиленный сигнал будет передаваться на вход микроконтроллера.
Настройка

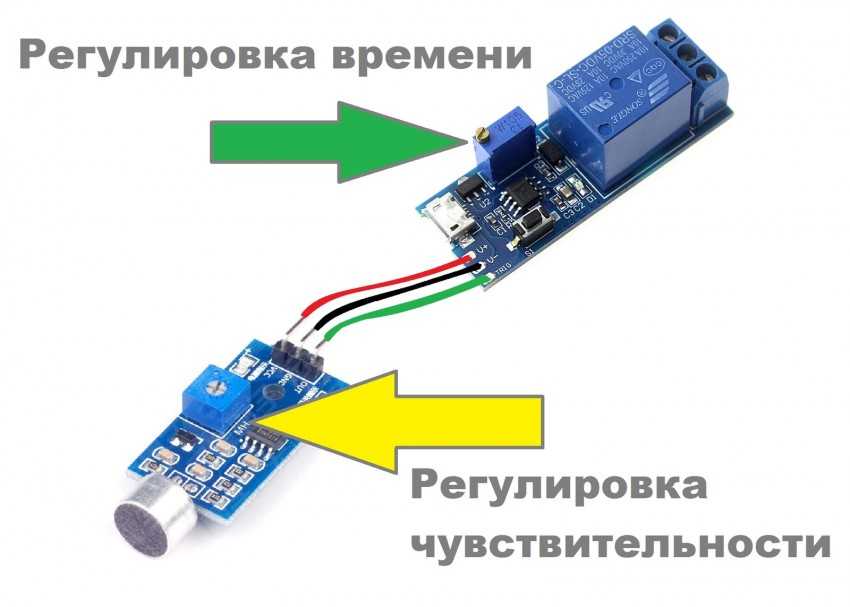

Регулировка изделия производится двумя переменными резисторами. Цель — добиться такого уровня чувствительности, что выключатель не срабатывал на громкую музыку, голос или посторонний шум.
Важно
При установке микрофон должен быть направлен в сторону, откуда идёт звук хлопка.

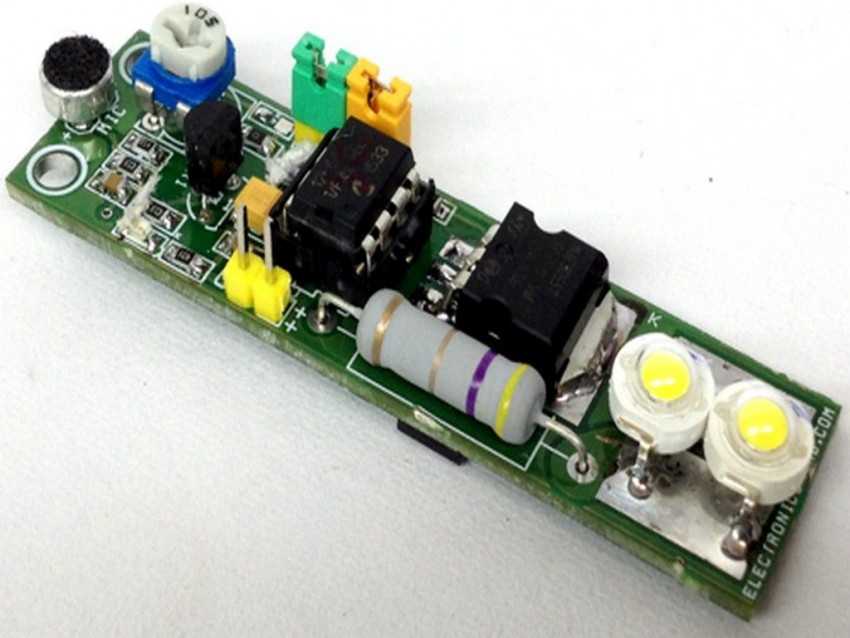

Вид готового изделия показан на картинке 1.
Почему хлопок в ладоши используется, как сигнал? При ударе ладонями образуется звуковая волна большой амплитуды, хорошо улавливаемая микрофоном. Из-за высокой амплитуды управляющего сигнала вероятность несанкционированного срабатывания исключается. При использовании в схеме микроконтроллера можно заменить управляющую светом команду с хлопка на любой звук или слово. Все нюансы установки хлопкового выключателя вы найдете в отдельном материале.
Применение определённого слова, как команды, вызывает трудности, так как его приходится произносить с определённой интонацией для получения нужной амплитуды.
В любом доме или квартире есть приборы, которые отвечают за освещение — это выключатели. Простые — это клавишные, а те, что посложнее могут быть разными — сенсорные, с подсветкой, светодиодные, проходные, инфракрасные. Обо всех этих видах, а также о том, как они ремонтируются в случае поломки, устанавливаются или меняются, вы можете узнать в отдельных статьях на нашем сайте.
С полученными знаниями вы сможете изготовить этот прибор, который пригодится в хозяйстве.
Подключение своими руками
Приемный модуль по размерам не больше спичечного коробка и свободно помещается в монтажной коробке, за колпаком люстры или другом месте вблизи монтажных проводов. Он может устанавливаться на месте старого выключателя и других электроустановочных изделий, предварительно извлеченных из стены. Перед подключением необходимо отключить питание на электрощитке, как того требует техника безопасности, и подключить правильно девайс в электрическую цепь:
- Необходимо разорвать фазный провод, подходящий к светильнику, и подключить жилы к клеммам Lin и Lout, если изделие одноканальное.
- В многоканальном выключателе фаза разделяется и через выходные клеммы L1 out, L2 out, …, Lnout подсоединяется к соответствующей группе ламп.
- Общий ноль Nподается на каждую лампу светильника в обвод устройства или через входные и выходные нулевые клеммы модуля, если это предусмотрено конструкцией.
Сам выключатель можно прикрепить двумя способами:
- на шурупы с дюбелями/саморезы в подрозетник старого выключателя или вновь высверленное отверстие в стене;
- приклеить двухсторонним скотчем, идущим в комплекте с изделием, поверх обоев, облицовочной плитки или на предметы интерьера.
С помощью беспроводных ДВ можно с легкостью управлять источниками света из разных мест, осуществлять коммутацию и изменять яркость свечения светильников или отдельных групп ламп.
Все более популярными становятся беспроводные выключатели с управлением по интернету (WI-FI). Они интегрируются в систему жизнеобеспечения и безопасности «умный» дом в качестве элемента, отвечающего требованиям интеллектуальной технологии.
Правила и специфика подключения
Хотя сами по себе концевые выключатели устроены довольно просто, используют их в оборудовании со сложными электрическими цепями. Следовательно, их подключение должно осуществляться специалистами и строго по принципиальным схемам, основываясь на особенностях техники.
Рассмотрим пример подключения простого механического переключателя в 3D принтере. Это нужно для того, чтобы задать крайние координаты для его каретки. У подключаемого концевика в наличии 3 контакта — COM, NO, NC. При разомкнутом состоянии датчика первый и последний контакт пребывают под напряжением +5V. Второй контакт (NO) заземлен.
На схеме контакты COM (1) и NО (2) находятся в замкнутом состоянии, а COM и NC (3) разомкнуты. При достижении кареткой принтера крайней позиции контакты COM и NC соединяются и происходит ее отскок на 2 мм
Подключают датчик с помощью двух проводов — красного и черного цвета. Когда прибор срабатывает, должен раздаться типичный щелчок. Индикаторный выключатель подключают по той же схеме, но есть у него и третий провод — зеленый.
О его срабатывании сигнализирует загоревшийся светодиод и щелчок. У его разъемов на плате есть обозначения: для красного провода V (+5 В), для черного — G (земля), для зеленого — S (сигнал).
Такими же буквами обозначены разъемы и у оптического выключателя. Он более точно будет контролировать работу каретки, но может давать сбои при запыленности и солнечном свете. Срабатывание оптической пары сопровождается включением светоизлучающего диода и происходит совершенно бесшумно.
Концевые выключатели широко применяют мебельщики, устанавливая их в шкафах-купе. Подключение выполняют по инструкции, прилагаемой к каждой модели. На схеме указывают место крепления пластиковой конструкции с клавишей. Для средней двери установить ее нужно так, чтобы она не являлась помехой для корректного передвижения другой двери секции по направляющим.
На схемах изображен порядок подключения концевиков для дверей раздвижных в шкафах-купе (вариант б) и для распашных (вариант а)
В случае установки концевого выключателя для распашной двери, его фиксируют при помощи саморезов внутри шкафа. В закрытом состоянии дверь прижимает кнопку, размыкает цепь и освещение не работает. В открытом — дверь отпускает кнопку и включается освещение.
Голосовое реле
Предлагаю простой акустический автомат для включения различных исполнительных устройств. Суть работы схемы (рис.1) заключается в следующем. При определенном уровне акустических шумов вблизи высокочувствительного датчика-микрофона ВМ1, пороговый уровень включения которого устанавливается подстроечным резистором R1, усиленный операционным усилителем DA1 сигнал поступает на транзисторный ключ VT1-VT2, который подает питание на реле К1. Реле своими контактами (на схеме они не показаны) замыкает цепь питания нагрузки. После прекращения шумов нагрузка выключается.
Рис.1. Принципиальная схема акустического автомата
Данный способ используется в микродиктофонах, которые автоматически включаются в режим записи при наличии звукового сигнала. Мною эта схема используется для автоматического включения УЗЧ домофона.
Данная схема хорошо послужит в автомате освещения. Тогда ее стоит дополнить оконечным каскадом с задержкой выключения на 3…4 минуты. Если установить такой автомат, например, в прихожей, то свет будет загораться автоматически при наличии малейшего шума (открывающейся двери или голоса) и гаснуть по прошествии нескольких минут при полной тишине.
В исходном состоянии оба входа микросхемы DA1 находятся в состоянии равновесия, и на базу транзистора VT1 поступает очень слабый сигнал, порядка нескольких милливольт, недостаточный для открывания транзистора. При звуковом воздействии на микрофон переменное напряжение подается на вход 2 ОУ. Многократно усиленный сигнал с вывода 6 ОУ, еще усиленный транзистором VT1, попадает на электронный ключ на транзисторе VT2, который, в свою очередь, коммутирует исполнительное устройство — реле К1.
От номиналов С5 и R2 зависит задержка выключения реле при пропадании звукового воздействия на микрофон. Если задержка не нужна — эти элементы из схемы исключают. Когда нужна большая задержка выключения, номинал С5 следует увеличить. При номиналах, указанных на схеме, задержка выключения при питании схемы 12 В составит 1 мин ±10%. Если емкость конденсатора С5 увеличить до 2000 мкФ, задержка выключения при том же напряжении питания возрастет до 10 минут. Однако в последнем случае теряется точность времени выдержки и возрастает зависимость от длительности первоначального воздействия звуковых колебаний на микрофон.
Диод VD1 служит для устранения дребезга контактов реле К1. К1 — маломощное реле типа РЭС10, РЭС15 на напряжение срабатывания 9…11 В. Для коммутирования мощных цепей нагрузки с большим напряжением питания необходимо соблюдать меры безопасности и использовать реле с соответствующим допустимым током через контакты. Микрофон ВМ1 представляет собой капсюль ДЭМШ или аналогичный с сопротивлением обмотки 200…250 Ом и выше. Хорошие результаты получаются при использовании в качестве микрофона электретного капсюля МКЭ различных модификаций (ранее использовался в качестве встроенного микрофона кассетных магнитофонов).
Для устранения наводок и прочих помех микрофон необходимо соединить с устройством коротким экранированным кабелем длиной не более 20 см. При жестком креплении корпуса устройства к другим конструкциям (например, к вертикальной стене) следует обернуть микрофонный капсюль поролоном и не привинчивать к корпусу устройства, чтобы помехи при различных ударах (например, хлопаниях соседней двери) не воздействовали на микрофон.
В качестве VT2 можно использовать кремниевые транзисторы средней мощности КТ603, КТ630 или их аналоги с любыми буквенными индексами. В качестве VT1 подойдет КТ361 с любым буквенным индексом.
Правильно собранное из исправных деталей устройство в настройке практически не нуждается. Нужно только подстроечным резистором R1 подобрать порог срабатывания устройства.
Схема подключения и установка своими руками
Схема электрических соединений хлопкового выключателя ничем не отличается от схемы подключения одноклавишного. Только последовательно (или вместо него) в разрыв цепи включается хлопковый выключатель.
Пошаговая инструкция
Сам акустический модуль приклеивается скотчем изнутри к люстре или корпусу электроприбора, соединения проще производить клеммниками типа Wago:
- обесточить сеть, разорвать цепь питания, идущую к клавишному выключателю, снять изоляцию и зачистить с концов жилы;
- пара проводов белого цвета от акустического модуля соединяются с фазой и нейтралью, идущих от щитка или распредкоробки;
- два оставшихся черных провода аналогично соединяется с выводами светильника или бытового прибора.
Остается перевести клавишу обычного выключателя в положение «включено», система готова к работе.
Испытания и эксперименты (видео)
Проверим этот выключатель на действие следующих посторонних громких и звонких звуков от:
- ударов молотка
- работающего пылесоса
- звонка телефона
- работы перфоратора
- стука посуды (кружка с ложкой)
Попробуем спровоцировать ложные срабатывания путем воздействия на выключатель звуками от вышеперечисленных приборов и устройств. Алгоритм работы выключателя, а также проведенные мной эксперименты я снял на видео:
Сделаем вывод из экспериментов: выключатель ложно реагирует на звуки от работы перфоратора и на очень звонкие звуки от стука ложки о кружку. В остальных случаях ложных срабатываний замечено не было.
После часа работы я проверил нагрев его корпуса. Могу Вас обрадовать — корпус слегка теплый, что в пожарном отношении является безопасным.
Дополнительные функции
Выключатели для умного дома не ограничиваются просто функцией дистанционного управления – они изготавливаются в разнообразных вариациях, среди которых следующие:
Выключатели с подсветкой. Очень удобно видеть где он расположен, если заходить в темную комнату. Да и просто ночью огонек будет ориентиром, благодаря которому знаешь в какую сторону надо идти, если не включен ночник. Минус таких устройств в параллельном подключении светодиода – если прибором освещения выступает лампа дневного света (или экономка) со стартером, то через светодиод будет происходить постепенная зарядка конденсатора. Когда он будет полностью заряжен, то отдаст накопленное электричество лампе и она на короткое мгновение начнет светиться – обычно это очень раздражает.
Выключатели контрольные. Устанавливаются в том случае, когда лампа находится в одном помещении, а сам выключатель освещения в другом. На корпусе есть контрольная лампочка, которая загорается вместе с включаемым освещением – это позволяет издалека оценить, к примеру, не забыли ли выключить свет в ванной.
Выключатели-таймеры. Через некий заранее определенный промежуток времени после включения такой выключатель выключит свет. Чаще всего используется в прихожих, подвалах или туалетах. Продвинутые модели могут давать голосовые предупреждения, что скоро собираются выключить свет.
Выключатели с датчиком движения. Включают освещение, когда мимо них происходит перемещение какого-либо объекта, что существенно экономит электроэнергию – лампа светит не всю ночь, а несколько минут.
Выключатели с датчиком присутствия. Одна из самых продвинутых моделей – способна уловить инфракрасное излучение, что всегда исходит от человека, и на основании этого определить, что в помещении требуется включить освещение. Соответственно, свет не отключится, пока человек будет находиться в комнате, поэтому в спальне такой выключатель можно ставить, только если он дополнительно оборудован пультом ДУ.
По каким критериям надо выбирать выключатель на следующем видео:
Как итог – стандартные выключатели это далеко не все, что может предложить рынок осветительных приборов. Чтобы сделать правильный выбор надо оценить свои потребности и готовность мириться с возможные недостатками, которые есть у каждого из видов бытовых выключателей. Также стоит помнить, что эти приборы устанавливаются не на один год и в доме их не так много. Поэтому, если вопрос бюджета не стоит слишком уж остро, то экономия на хороших выключателях вряд ли будет оправданной.
Выключение света по хлопку: польза и преимущества
Высокотехнологичный аппарат замыкает и размыкает электрическую цепь при подаче звукового сигнала, например, хлопка в ладоши. Он способен дистанционно управлять не только светом в доме, но и другими электробытовыми приборами: вентилятором, увлажнителем, музыкальным центром, аппаратурой, подсветкой аквариума.
Это полезное устройство заменяет или дублирует традиционный выключатель/пульт ДУ, экономя время пользователей на совершение действий. Оборудовать акустическими выключателями можно все электропотребители, находящиеся в зоне акустической чувствительности аппарата.
В корпусе на транзисторах
Выключатель в корпусе на транзисторах размещается в пластиковой коробке со степенью защиты от пыли и влаги ≥ IP30.
Благодаря применению печатных плат с SMD-элементной базой,пьезоэлектрического датчика и твердотельного реле, размеры современного акустического выключателя в корпусе на транзисторах не превышают габаритов спичечного коробка.
Транзисторные устройства успешно локализуются в слаботочные сети (сигнализации, видеонаблюдения и т.п.).
Без корпуса
Применение изделия без корпуса оправдано в случае, если пользователь собирается встраивать изделие в корпус какого-то электроприбора. Например, предполагает закрепить печатную плату с компонентами и акустическим датчиком под кожухом кондиционера или в подставке вентилятора. Открытая сборка компактнее и заметно дешевле, чем девайс в корпусе.
Выключатели и светильники «вилка-розетка»
Выключатель типа «вилка-розетка» представляет съемное электроустановочное изделие в пластмассовом корпусе с входной вилкой для включения в сеть. Изделие оснащается 1-3 выходными розетками для подключения торшеров, бра, сложной бытовой техники, аппаратуры, гаджетов и других энергопотребителей. Изделие является переходником на пути следования электрического тока от сети 220 В к нагрузке, оснащенным платой управлением звуком.
Обыкновенная пристыковка выключателя типа «вилка-розетка» позволяет подсоединить модуль с акустическим датчиком без электромонтажных и установочных работ.
Очень просто вставить в стационарные розетки комнаты 1–4 выключателя и настроить на разных потребителей (или группы потребителей для устройств с выходами типа «двойник» или «тройник»). Например, 1-й выключатель будет подключать отключать сетевую розетку от 3 хлопков, 2-й сработает от 4, 3-й среагирует на 5 хлопков, 4-й будет управлять 6-ю хлопками в ладоши.
Встроенный в «вилку-розетку» акустический коммутатор срабатывает от хлопков в ладоши благодаря селективной фильтрации, выделяющей характерные звуки на фоне шумов.
Кнопочные
Принцип работы кнопочного выключателя схож с клавишным: вы нажимаете на кнопку — она фиксируется и замыкает контакт. Повторное нажатие контакт размыкает. Часто выпускаются со светодиодной подсветкой. Не стоит путать такие выключатели с обычными электрическими кнопками, например, у звонка: такие кнопки замыкают контакт, только если их удерживают рукой.
Кнопочные выключатели легко впишутся в интерьер любой комнаты, несмотря на свой слегка нестандартный внешний вид. Стоят они немного дороже клавишных собратьев. Зато будут служить вам верой и правдой в течение долгого времени.
