Автоматический выключатель ВА 47-29: ширина, особенности конструкции и маркировка

Защита электродвигателей

Если в системе будет использоваться автоматический выключатель, относящийся к защитному классу С, при запуске установки, когда токи доходят до десяти номинальных значений или даже превышают этот показатель, может произойти ложное срабатывание оборудования. Чтобы исключить такой риск, в преимущественном большинстве случаев пользуются модульными приборами, относящимися к защитному классу D.

Важно убедиться в том, что система надежно защищена от токов перегрузки, которые в конечном итоге крайне негативно сказываются на продолжительности работы используемой изоляции. Выключатель должен находиться как можно ближе к электрическому двигателю, причем тепловое реле лучше всего устанавливать на пускатель, чтобы добиться равных температурных условий эксплуатации этого оборудования

Нередко случается так, что тепловой расцепитель срабатывает впустую, подвергаясь влиянию каких-либо источников тепла, или же вообще не работает, если находится в условиях пониженной температуры.

Вводные аппараты лучше всего оборудовать автоматическими выключателями ВА47-100, которые отличаются повышенной предельной отключающей способностью, из-за чего сами по себе немного шире.

Эксплуатация устройств

Коммутационные автоматы ВА 47-29 являются довольно распространенным оборудованием. Часто встречаются не только в бытовых, но и во многих промышленных электросетях. С помощью такого устройства обеспечивается:

ручное отключение электроэнергии в закрепленном объекте;
автоматическое отключение через определенный промежуток времени в конкретной зоне, где была зафиксирована перегрузка, или же мгновенно в месте, где было зарегистрировано возникновение короткого замыкания;
длительное проведение номинального тока.

Автоматический выключатель ВА 47-29 имеет технические характеристики, соответствующие мировым стандартам, что позволяет ему сохранять свою работоспособность в условиях напряжения переменного тока на уровне до 240 вольт (между нейтралью и фазой) или же до 400 вольт (между фазами) при частоте 50/60 Гц.

Технические характеристики

Чтобы заказать подходящий под нужные условия автомат ВА 47-29, нужно разобраться в его технических характеристиках. Автоматический выключатель может иметь четыре варианта полюсности: 1Р, 2Р, 3Р и 4Р. Значение номинального тока в нем может иметь разные показатели: от 0.5 до 8 или от 10 до 63 ампер.

Защитные характеристики этого оборудования имеют маркировку В, С или D. Наиболее распространенным вариантом является С, так как больше всего подходит под маломощные системы по соотношению цены и качества. Особенности классов защиты:

В – устройство будет мгновенно срабатывать, если в подключенной к нему электросети зарегистрировано короткое замыкание 3-5*In. Такое оборудование чаще всего используется при необходимости обеспечения защиты длинным проводникам.
С – автомат сразу выключить электроэнергию на объекте, если зарегистрирует ток 5-10*In. Такой вариант является наиболее распространен среди пользователей.
D – выключатель будет работать только при возникновении тока короткого замыкания, находящегося в диапазоне 10-50*In.

In – это номинальное значение тока, которое указывается в амперах.

Если на объекте устанавливается автоматический выключатель, в котором показатель номинального тока составляет 10 ампер, а само устройство соответствует защитному классу С, при появлении сверхтока в электросети устройство мгновенно сработает только после того, как работа оборудования начнет вестись в диапазоне 50-100 ампер.

Модульные выключатели отличаются пониженной точностью, в то время как блочные имеют погрешность на уровне 20%.

Особенности конструктивного устройства автоматического выключателя

ВА 47-29 имеет усовершенствованную конструкцию дугогасящей системы, что обеспечивает наилучшие характеристики выключателя при его включении и выключении. Установка такой системы исключает подгорание контактов, а это обеспечивает более продолжительный срок службы. Также она позволяет обеспечить повышенную защиту от токов короткого замыкания. Конструкция автоматического выключателя соответствует патенту № RU 139886.
В конструкции устройства предусмотрена возможность комбинирования одновременно шины FORK и соединительных проводов. Для этого предусмотрены дополнительные верхние зажимы. В них же можно установить шину PIN , используемую при построении комплексных сетей распределения питания. Обеспечивается более надежное и виброустойчивое соединение за счет улучшенной конструкции прижимной планки и гнезда с засечками. Последнее новшество способствует не только прижимному воздействию, но и заклиниванию провода в гнезде, обеспечивая его надежный контакт.
Кроме усовершенствованной конструкции контактного присоединения, автомат- выключатель оснащен противопригарной защитой. Это обеспечивается за счет установки дополнительной проставки с металлическим теплоотводом. Устройство покрыто специальным напылением, которое способствует гашению дуги, исключая оплавление корпуса.
Все контактные группы покрыты серебросодержащим сплавом путем напайки, который способствует продлению срока службы контактной группы, исключая пригорание и налипания. Кроме этого, покрытие способствует снижению переходного сопротивления, что повышает эффективность работы устройства.
Увеличенная площадь соприкосновения контактов, что обеспечивает более эффективный теплоотвод и снижает вероятность перегрева конструкции в случае роста тока в нагрузке.
Корпус имеет повышенную прочность за счет монолитной лицевой стенки и наличия дополнительных заклепок. Также несколько увеличена толщина пластика и нанесены своего рода ребра жесткости в виде продольных выступов.
ВА47-29 оснащен индикатором положения контактов. Соответственно, при их замкнутом состоянии он зеленый, при разомкнутом красный. А для осуществления быстрого монтажа и демонтажа предусмотрен подпружиненный механизм с рычагом для оттягивания запорного устройства.

Технические характеристики автоматического выключателя

ВА 47-29, являясь предохранительным устройством для аварийного отключения нагрузки от цепей питания, рассчитывается в первую очередь на максимальный ток срабатывания или ток расцепления. Это то значение, при котором происходит срабатывание системы безопасности. Для этой марки выключателя I расцепления составит 255% от номинального. При этом время отключения займет 1 с.

Кроме номинального тока, при превышении которого происходит автоматическое отключение, имеется такой параметр, как количество циклов включения-отключения. Но этот показатель установлен отдельно для электрической износоустойчивости и для механической. В первом случае он способен стабильно срабатывать 6000 циклов.

Автомат рассчитан на работы с переменным напряжением до 400 В и постоянным до 48 В при том же значении токов отключения. А что касается количества контактных групп, то автомат может быть одинарным, спаренным, тройным и с 4 контактными парами. Соответственно, его можно применять в трехфазных и однофазных цепях питания.

Конструкция выключателя имеет невысокую защиту от внешних факторов, в частности, пыли и влаги – IP 20. Поэтому он должен быть монтирован в закрытых электрораспределительных шкафах.

Скорость отключения автоматического выключателя

Для автоматического выключателя ВА47-29 характерен такой электротехнический параметр, как скорость отключения в случае превышения тока в нагрузке. Характеристика получила название – время-токовая и она говорит о том, как быстро система безопасности отключит нагрузки при возросшем токе.

Измерения показаний устройства осуществлялись при температуре окружающей среды +30 °С. Самым быстродействующим выключателем является устройство с индексом B . Он получили применения в особо важных системах питания, где требуется высокая скорость срабатывания цепей безопасности.

Кроме время-токовой характеристики, для выключателей проводятся измерения параметров при зависимости коэффициента нагрузки от температуры окружающей среды. При этом, чем выше температура, тем меньше коэффициент нагрузки. То есть, автоматический выключатель при температуре окружающей среды +80 °С сработает с меньшим значением номинального тока. А при -40 °С, соответственно — с током на 30% больше.

Также существует характеристика выключателя, выраженная зависимостью коэффициента нагрузки от количества полюсов. Если автомат однополюсный то, он отключится при номинальном значении тока, указанному в паспорте или на корпусе. Если количество полюсов равно 4, то ток отключения составит 80% от номинала, указанного в технической документации.

Назначение и описание автоматики

Определить, что защитное устройство является автоматом ВА 47−29, можно по внешним признакам: серый цвет корпуса характерной формы с жёлтым переключателем. По мощности и номинальной токовой нагрузке различают 19 вариантов моделей — от 0,5 до 63 А. Назначение прибора:

предохранение электрических сетей от перегрузок;
защита от токов короткого замыкания;
производство оперативного управления отдельными участками цепей питания.

Исполнятся автоматические выключатели ВА47−29 в трёх защитных характеристиках по короткому замыканию.

Символ В — автоматы предназначены для протяжённых осветительных коммуникаций и активных нагрузок вроде водонагревателей и чайников. Работают с системами заземления TN и IT.

Вид С разработан с целью защиты цепей с низким импульсным током, индуктивной и активной мощностью: вентиляторы, компрессоры, приводы бытовой техники. В 90% случаев устанавливается в квартиры.

D — прибор используется при нагрузках с высоким пусковым моментом. Это насосы и подъёмные механизмы, лампы-разрядники и низковольтные трансформаторы.

Маркировка автоматов

Маркировка автоматического выключателя

Каждый автомат имеет свою маркировку, которая представляет собой буквенно-цифровые и условные графические изображения, используемые для идентификации и доведения до потребителя его основных технических характеристик. Они необходимы для правильного выбора и дальнейшей эксплуатации автомата.

наименование изготовителя или торговый знак;
обозначение типа, каталожного номера или номера серии;
значение номинального напряжения;
значения номинального тока без символа «А» с предшествующим обозначением типа защитной характеристики (А, В, С, D, K, Z) и класс токоограничения;
значение номинальной частоты;
значение номинальной наибольшей отключающей способности в амперах;
схема соединений, если правильный способ соединения не очевиден;
значение контрольной температуры окружающего воздуха, если она отличается от 30 °С;
степень защиты, если только она отличается от IP20;
для выключателей типа D максимальное значение тока мгновенного расцепления, если он выше, чем 20In;
значение номинального импульсного выдерживаемого напряжения Uimp.

Маркировка дифавтоматов аналогична маркировке АВ, но содержит дополнительные сведения:

номинальный отключающий дифференциальный ток;
уставки отключающего дифференциального тока (для ДВ с несколькими значениями отключающего дифференциального тока);
номинальную наибольшую дифференциальную включающую и отключающую способность;
кнопку с символом «Т» для эксплуатационного контроля работоспособности ДВ по дифференциальному току;
символ «~» – для ДВ типа АС;
символ для ДВ типа А.

Расшифровка обозначений автоматических выключателей

Наряду с маркировкой выключателей, необходимую информацию о характеристиках и типе АВ содержит его условное обозначение, которое требуется для оформления заказа на покупку АВ.

Условного обозначение автоматического выключателя имеет следующий вид: ВА47-Х1-Х2Х3Х4ХХ5-УХЛ3

Пояснения к условному обозначению АВ приведены в таблице.

Символ	Расшифровка
ВА47	Обозначение серии выключателей
Х1	Тип выключателя
Х2	Число полюсов
Х3	Буква «N» при наличии полюса без расцепителя
Х4	Тип защитной характеристики
ХХ5	Номинальный рабочий ток
УХЛ3	Обозначение климатического исполнения и категории размещения (по ГОСТ 15150)

Примеры записи обозначений АВ:

однополюсной автоматический выключатель с защитной характеристикой типа «С» на номинальный ток 16 A: Выключатель ВА47-29-1С16-УХЛ3
четырехполюсной автоматический выключатель с защитной характеристикой типа «С» с незащищенным полюсом на номинальный ток 100 A: Выключатель ВА47-100-4NC100-УХЛ3.

Для изделий исполнения УХЛ3 диапазон рабочих температур составляет от минус 60 до +40 °С.

Напряжение

230/400V – надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква “N” (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает – для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи “+” (плюс) и “-” (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Что приведет к неминуемому разрушению корпуса.

Справочник строителя по материалам.

Главная Справочник строителя. Ремонт квартир в Петербурге. Разделы. Справочник строителя по материалам. Электротехническое оборудование. Справочник строителя по материалам. Автоматические выключатели. ИЭК ВА 47-29, ВА 47-100. Справочник строителя по материалам.

Описание

Автоматические выключатели ВА 47-29 и ВА 47-100 – электрические коммутационные аппараты снабженные двумя системами защиты от сверхтока: электро-тепловой и электромагнитной, с взаимосогласованными характеристиками. Предусмотрено одно-, двух-, трех- и четырехполюсное исполнение; монтаж автоматических выключателей производят на 35 мм монтажную DIN-рейку.

Принцип действия
При перегрузках в защищаемой цепи протекающий ток нагревает биметаллическую пластину. При нагреве пластина изгибается и воздействует на рычаг свободного расцепления. При коротком замыкании в защищаемой цепи ток, протекающий через катушку электромагнита автоматического выключателя, многократно возрастает, соответственно, возникает магнитное поле, которое перемещает сердечник, воздействующий на рычаг свободного расцепления. В обоих случаях подвижный контакт отрывается от неподвижного, автомат выключается, происходит разрыв цепи, тем самым электрическая цепь защищается от перегрузок и токов короткого замыкания.
Назначение изделия
Автоматические выключатели ВА 47-29
и ВА 47-100 – совре-менное поколение аппаратов,
предназначенных для защиты электрических цепей от
перегрузок и токов короткого замыкания
(сверхтоков), а также для осуществления
оператив-ного управления участками электрических
цепей. Выключатели выпускаются с защитными
характеристиками B, С, D (ВА 47-100 только
С, D).Все изделия соответствуют ГОСТ Р
50345-99, ДСТУ 3020-95 и изготавливаются по
ТУ 2000 АГИЕ.641.235.003.
Преимущества
Наибольшая отключающая способность – 10 кА
(для ВА 47-100)

Пластины из композита серебра на подвижных и
неподвижных контактах

Насечки на контактных зажимах, повышающие их
надежность и исключающие перегрев и
оплавление проводов в местах присоединения

Широкий диапазон рабочих температур от -400
до +500С

Работают в любом положении относительно
вертикали

Широкий диапазон исполнения: – по
номинальному току – 19; – по защитн_м
характеристикам – 3 (B, C, D)

Срок службы не менее 15 лет

Возможность с использование переходника
осуществлять замену автоматов старого
образца
Зависимость номинального
коммутируемого рабочего тока In от температуры
окружающей среды

Внутреннее устройство

Корпус из термостойкой ABS-пластмассы

Рукоятка управления

Указатель “ВКЛ/ВЫКЛ”

Присоединительные зажимы с насечкой для фиксации внешних проводников

Неподвижные и подвижные контакты с накладками из композита серебра

Катушка электромагнитного расцепителя

Биметаллическая пластина теплового расцепителя

Дугогасительная камера

Посадочное место на DIN-рейку с замком

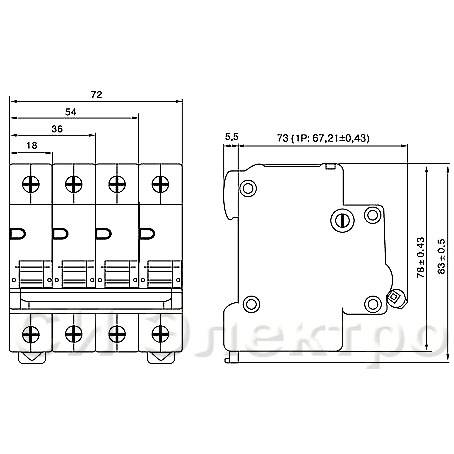

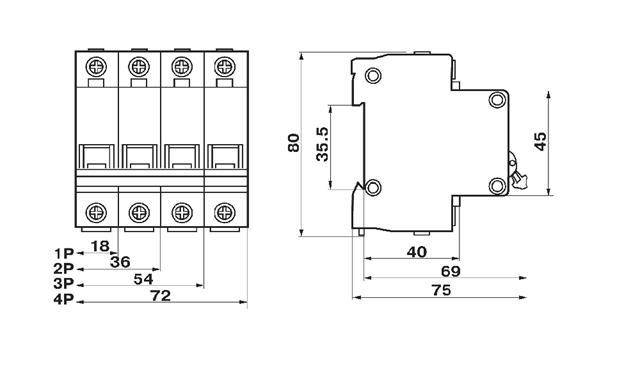

Габаритные и установочные
размеры

Технические характеристики
ВА 47-29
ВА 47-100
Номинальное рабочее напряжение Ue, В
~230/400
Номинальный рабочий ток Iн, А
0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 8; 10; 13;
16; 20; 25; 32; 40; 50; 63
10; 16; 25; 32; 35; 40; 50; 63; 80;
100
Номинальная частота тока сети, Гц
50
50
Напряжение постоянного тока на один полюс,
не более, В
48
60
Наибольшая отключающая способность, не
менее, кА
4,5
10 (при cosj = 0,45)
Электрическая износостойкость, циклов
включения/отключения (В-О), не менее
6 000
6 000
Механическая износостойкость, циклов, не
менее
20 000
20 000
Число полюсов
1, 2, 3, 4
1, 2, 3, 4
Степень защиты по ГОСТ 14254-96
IP 20
IP 20
Максимальное сечение провода,
присоединяемого к зажимам, мм2
25
35
Характеристика теплового расцепителя
по ГОСТ Р 50345-99;
ДСТУ 3020-95
Температура настройки, 0С При использовании
выключателей в другом температурном диапазоне
необходимо пересчитать характеристику в
соответствии с кривой (рис. 2)
30
40
Характеристика срабатывания
электромагнитного расцепителя (рис

1)
B, C, D tср

Обратите внимание: распространение и продажа инструментов и материалов из справочника не осуществляется

Маркировка и условия эксплуатации

Часть характеристик ВА47−29 содержится в обозначении модели выключателя. Используются следующие знаки, которые составляют маркировку после сокращения ВА:

47 — серийный номер изделия;
ХХХ — цифровой код модификации;
Х — буквенный указатель защитной характеристики: перегрузочная способность B, C, D;
ХХ — номинальный ток автомата, ампер;
Х — количество полюсов (1, 2, 3, 4).

Основными достоинствами выключателя являются: серебро на контактах, насечки на зажимах — они не допускают перегрева и оплавления жил в местах их присоединения.

Прибор способен работать на высоте до 2 тысяч метров над уровнем моря в атмосфере от -40 до 50ºС не менее 15 лет, его можно располагать в любом положении.

Компания производитель. Купить автоматический выключатель. Цена автомата c63

Наиболее известные зарубежные компании производящие модульные автоматические выключатели ABB, Schneider Electric, Legrand. Из отечественных КЭАЗ, IEK, EKF.

Безусловно, модульный автомат c63 зарубежных брендов бытовой серии удовлетворяет нормам, предъявляемым к автоматам в быту. Но промышленные серии модульных автоматов, несомненно, качественнее, надежнее и удобнее для монтажа, чем бытовые.

Модульные автоматы отечественных компаний, как водится, сделаны в Китае. К слову, это не признак их ненадежности. Грубо говоря, по качеству они не сильно отличаются от бытовых серий зарубежных компаний, а стоить могут дешевле и тоже удовлетворяют нормам для бытовых автоматов. Жаль, но они обычно не имеют серий, похожих на промышленные серии зарубежных брендов.

Особенности комплектации

Стоит отметить, что покупая автомат, надо иметь в виду, что он будет монтироваться вместе с УЗО. По совести, применять УЗО лучше не только одного производителя с автоматом, но и из одной серии с ним. В этом случае, можно быть точно уверенным в наилучшем их взаимодействии друг с другом.

К слову, УЗО отечественных производителей уступают по качеству зарубежным. И вообще, часто они не имеют в серии электромеханических УЗО и имеют намного меньшее разнообразие в характеристиках.

Также, применяя зарубежные автоматические выключатели, можно использовать различные вспомогательные приспособления. Это и разнообразные гребенки, дополнительные контакты и устройства автоматического включения. К сожалению, у отечественного производителя этих приспособлений или нет совсем, или ассортимент сильно ограничен.

Среди зарубежных брендов рекомендовать к применению, безусловно, стоит компанию ABB. Автоматы и сопутствующие им аксессуары этой фирмы, как водится, наиболее удобны для монтажа и отличаются разнообразием. Несомненно, Schneider Electric и Legrand уступают им в этом. Такие же компании как Siemens не представлены на отечественном рынке в своем полном ассортименте. Можно купить какие-то автоматы, но не найти в продаже УЗО, не говоря уже о дополнительных устройствах.

Но, конечно, речь идет о промышленных сериях автоматов с коммутационной способностью от 6000 Ампер. Все бытовые серии разных производителей, примерно, на одно лицо и не представляют собой ничего выдающегося.

Автомат C63 – цена

Цена автомата c63, как правило, складывается их его характеристик, количества полюсов и “раскручености” бренда. Цены на автоматы C63, даже одного производителя, могут значительно различаться.

Рекомендуем прочитать

Коммутационная или отключающая способность автоматического выключателя

Коммутационная или отключающая способность автомата – это возможность автомата отключатся определенное количество раз, при токе короткого замыкания (КЗ) определенной силы. Бытовые автоматы маркируются по стандарту IEC 23-3/EN 60898. Международный стандарт-“Выключатели автоматические для защиты от сверхтоков электроустановок бытового и аналогичного назначения”. Натурально, по правилам этого стандарта на автоматическом выключателе указывается номинальная наибольшая отключающая способность Icn Читать далее…

Класс токоограничения автоматического выключателя

Класс токоограничения автоматического выключателя определяется скоростью гашения электрической дуги, возникающей при отключении автомата в случае короткого замыкания.

По определению, во время короткого замыкания автомат разрывает контакты и соответственно, отключается. Факт, сила тока при коротком замыкании может достигать несколько тысяч ампер. Понятное дело, между размыкающимися контактами образуется электрическая дуга. Помимо всего прочего, дуга имеет высокую температуру. Следовательно, из-за данного обстоятельства автомат может выйти из строя. Значит, дуга должна быть как можно быстрее погашена. Гасится дуга с помощью дугогасительной камеры Читать далее…

Характеристики автоматических выключателей – обозначения на корпусе

Характеристики автоматических выключателей важный фактор при выборе защиты электроприборов в каждом конкретном случае.

Автоматический выключатель необходимо выбирать учитывая характеристики автоматических выключателей, обозначения которых нанесены на корпусе автомата Читать далее…

Ваш Удобный дом

Устройство и принцип работы автоматического выключателя.

На рисунке ниже представлено устройство автоматического выключателя с комбинированным расцепителем, т.е. имеющий и электромагнитный и тепловой расцепитель.

1 — корпус;
2,3 — нижняя и верхняя винтовые клеммы для подключения провода;
4 — неподвижный контакт;
5 — подвижный контакт;
6 — дугогасительная камера;
7 — гибкий проводник (применяется для соединения подвижных частей автоматического выключателя);
8 — механизм взвода и расцепления
9 — катушка электромагнитного расцепителя;
10 — рычаг управления;
11 — тепловой расцепитель (биметаллическая пластина);
12 — регулировочный винт;

Синими стрелками на рисунке показано направление протекания тока через автоматический выключатель.

Основными элементами автоматического выключателя являются электромагнитный и тепловой расцепители:

Электромагнитный расцепитель обеспечивает защиту электрической цепи от токов короткого замыкания. Он представляет из себя катушку с находящимся в ее центре сердечником который установлен на специальной пружине, ток в нормальном режиме работы проходя по катушке согласно закону электромагнитной индукции создает электромагнитное поле которое притягивает сердечник внутрь катушки, однако силы этого электромагнитного поля не хватает что бы преодолеть сопротивление пружины на которой установлен сердечник.

При коротком замыкании ток в электрической цепи мгновенно возрастает до величины в несколько раз превышающей номинальный ток автоматического выключателя, этот ток короткого замыкания проходя по катушке электромагнитного расцепителя увеличивает электромагнитное поле воздействующее на сердечник до такой величины, что его силы втягивания хватает на то что бы преодолеть сопротивление пружины, перемещаясь внутрь катушки сердечник размыкает подвижный контакт автоматического выключателя обесточивая цепь:

При коротком замыкании (т.е. при мгновенном возрастании тока в несколько раз) электромагнитный расцепитель отключает электрическую цепь за доли секунды.

Тепловой расцепитель обеспечивает защиту электрической цепи от токов перегрузки. Перегрузка может возникнуть при включении в сеть электрооборудования общей мощностью превышающей допустимую нагрузку данной сети, что в свою очередь может привести к перегреву проводов разрушению изоляции электропроводки и выходу ее из строя.

Тепловой расцепитель представляет из себя биметаллическую пластину. Биметаллическая пластина — эта пластина спаянная из двух пластин различных металлов (металл «А» и металл «В» на рисунке ниже) имеющих разный коэффициент расширения при нагреве.

При прохождении по биметаллической пластине тока превышающего номинальный ток автоматического выключателя пластина начинает нагреваться, при этом металл «B» имеет больший коэффициент расширения при нагреве, т.е. при нагреве он расширяется быстрее чем металл «A», что приводит к искривлению биметаллической пластины, искривляясь она воздействует на механизм расцепителя, который размыкает подвижный контакт. В простой схеме это выглядит так:

Время срабатывания теплового расцепителя зависит от величины превышения тока электросети номинального тока автомата, чем больше это превышение тем быстрее сработает расцепитель.

Как правило тепловой расцепитель срабатывает при токах в 1,13-1,45 раз превышающих номинальный ток автоматического выключателя, при этом токе превышающем номинальный в 1,45 раза тепловой расцепитель отключит автомат через 45 мин — 1 час.

Время срабатывания автоматических выключателей определяется по их время-токовым характеристикам (ВТХ)

При любом отключении автоматического выключателя под нагрузкой на подвижном контакте образуется электрическая дуга которая оказывает разрушающее воздействие на сам контакт, причем чем выше отключаемый ток, тем мощнее электрическая дуга и тем большее ее разрушающее воздействие. Для сведения к минимуму ущерба от электрической дуги в автоматическом выключателе она направляется в дугогасительную камеру, которая состоит из отдельных, параллельно установленных пластин, попадая между этих пластин электрическая дуга дробится и затухает.
