Как установить и подключить автоматику на скважину

Выбор насоса

Прежде чем рассмотреть схему подключения насосного оборудования, необходимо правильно подобрать агрегат. Все насосы можно разделить на два вида:

• Погружные агрегаты. Эти насосы работают под поверхностью воды и выталкивают воду из скважины или колодца на даче вверх по системе трубопровода или шлангу.
• Приборы поверхностного типа устанавливаются на поверхности и выкачивают воду из гидротехнического сооружения.

Погружное насосное оборудование имеет целый ряд преимуществ перед поверхностными изделиями:

• Поскольку агрегат работает под водой в глубине скважины, шум от его работы практически не слышен на поверхности.
• По этой же причине изделие экономит место на участке. Кроме того, для установки агрегата не нужно выделять отдельное помещение или обустраивать кессон.
• Во время работы скважинного насоса потребляется меньше электроэнергии, чем при функционировании поверхностного изделия.

В свою очередь погружные насосы можно разделить на несколько групп:

• глубинные скважинные агрегаты, которые делятся на два подвида вибрационные и центробежные;
• дренажные насосы;
• циркуляционное насосное оборудование;
• фонтанные агрегаты.

По названию можно догадаться, что для обустройства системы водоснабжения требуется установка глубинного скважинного насосного изделия. Схему подключения такого насоса мы и рассмотрим в нашей статье.

Прежде чем перейти к схеме подключения, стоит разобраться, вибрационный или центробежный тип изделия нам понадобится. Так, вибрационное насосное оборудование подходит для скважин небольшой глубины. Это недорогое оборудование, которое может перекачивать даже очень загрязнённую воду. Но его недостатком является то, что от вибраций во время работы насоса может разрушаться гидротехническое сооружение. Центробежные агрегаты более производительные, безопасные и долговечные, поэтому именно их чаще всего и используют для подключения в системе водоснабжения загородного дома.

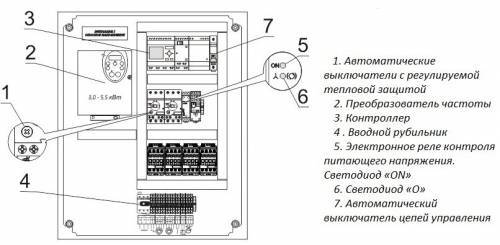

Назначение шкафа управления насосом

Подключение насоса к автоматике не обходится без установки электрического шкафа. Особенно он важен в системе водоснабжения, работающей от погружного агрегата. Внутри шкафа размещают все узлы управления, контроля и предохранители.

Установленными в шкафу автоматами выполняют плавный пуск двигателя. Легкий доступ к оборудованию позволяет регулировать частотный преобразователь, измерять характеристики тока на клеммах, регулировать скорость вращения насосного вала. Если используется несколько скважин с насосами, все приборы управления можно разместить в одном шкафу. На фото показана типичная схема оборудования, которая может находиться в шкафу.

На видео рассказывают об управлении насосом:

Критерии выбора скважинного насоса

При выборе данного прибора стоит учесть следующее:

Рабочая точка агрегата Этот показатель определяет пересечение параметров прибора свойств скважины. Известно, что вода в скважинах не имеет постоянного уровня. Эти показатели указываются в паспорте источника воды. Если такого документа нет, замеры можно выполнить самостоятельно. Измерений рекомендуется выполнить несколько, чтобы получить среднее значения уровня воды

Важно, чтобы средний их показатель совпадал с паспортными характеристиками приобретаемого оборудования, которое работает в диапазоне от 70 до 120% своих номинальных параметров.

Типы скважинных насосов Зная глубину источника воды, можно определить, какой тип агрегата нужен — поверхностный или погружной.

Принципиальные отличия типов насосов:

• Самовсасывающий поверхностный прибор позволит поднять воду с глубины до 9 м. Этот вариант подойдёт для мелких колодцев. Плюс его — в возможности наружного крепления и лёгкой доступности в случае необходимости ремонта или демонтажа. Отрицательно то, что этот агрегат замерзает на морозе и требует перед началом работы заполнения всасывающего канала водой. Делятся данные устройства на: — центробежные без эжектора, — самовсасывающие с эжектором.
• Погружной агрегат позволит работать на любых глубинах. Такой тип самый подходящий в любой ситуации. Его сложнее устанавливать, но работает такой насос круглый год.

Подробнее о выборе скважинного насоса по ключевым техническим характеристикам и условиям монтажа.

Монтаж погружного электронасоса для установки в скважину

Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:

• Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
• Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
• Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
• Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
• После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

Рис. 8 Подготовка скважинного электронасоса к погружению

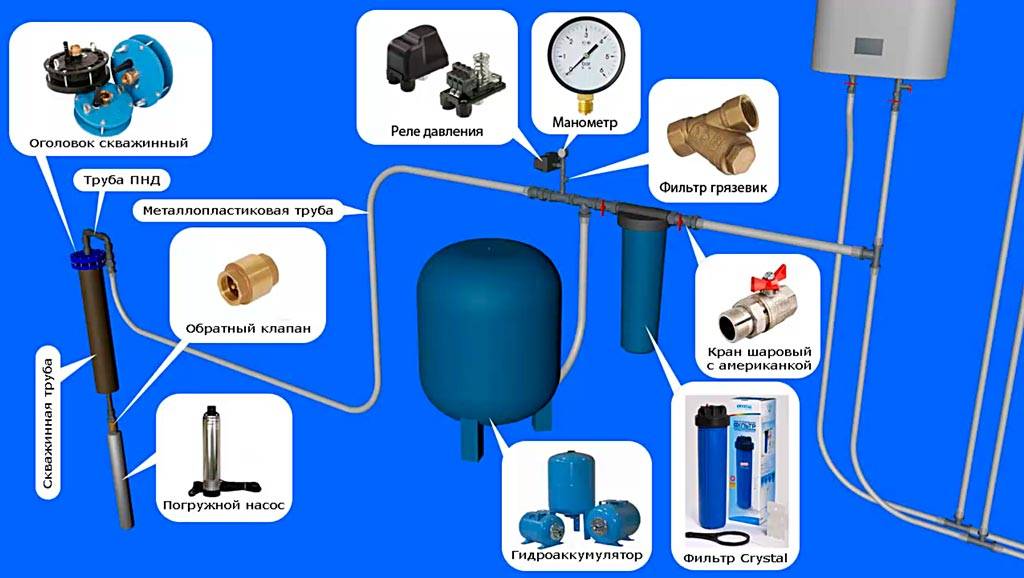

Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.

https://www.youtube.com/watch?v=IWakLYqTR7Y Для дальнейшего монтажа и подключения водопровода потребуются услуги квалифицированных специалистов. Они произведут пайку пластиковых труб, установку и монтаж необходимых фитингов, кранов, переходных муфт.

Установка погружной помпы и ее подключение

Для установки погружной помпы обычно используют оголовок, помещенный в кессонную яму вместе с оборудованием или адаптер, врезанный в боковую стенку обсадной трубы. В последнем случае все автоматические узлы помещаются в жилом доме или отдельном хозяйственном строении.

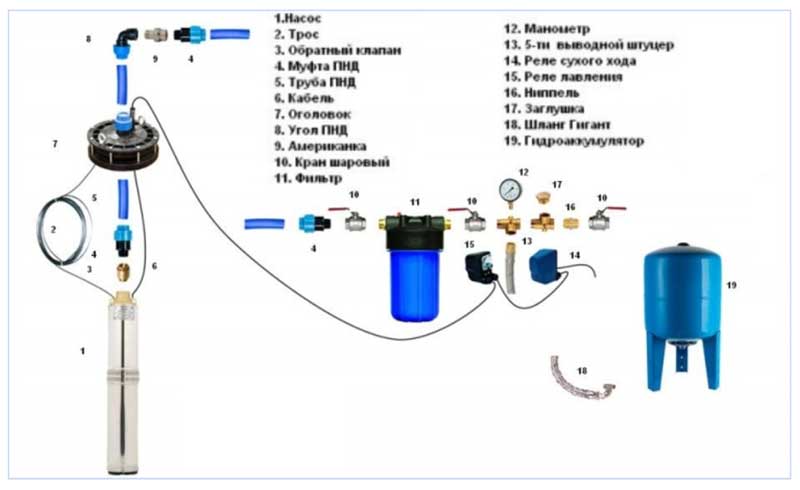

Рис.13 Схема подключения и установки глубинных насосов в скважину

Автоматика для скважины должна выбираться по основным критериям, к которым относится, стоимость, связанная с применяемым погружным электронасосом. При использовании недорогих электронасосов отечественного или китайского производства достаточно применения простейших автоматических приборов — функции дорогих управляющих блоков с такими агрегатами не будут полностью реализованы. Если приобретается дорогой аппарат (например электронасос Grundfos за 1000 у.е.) с частотным регулированием скорости вращения электродвигателя, использование любых других устройств кроме родного модуля Grundfos PM2 не имеет никакого смысла.

Электрическая схема подключения

Подключать скважинный насос без автоматики не рекомендуется

В зависимости от нужд пользователя и его финансовых возможностей можно выбрать один из методов подсоединения глубинной помпы к электрической сети.

Без автоматики

Без вспомогательных управляющих приборов подключение помпы идет с помощью заблаговременно смонтированной электророзетки с контактом заземления. Насос также заземляется. Для этого применяется основная шина дома, соединяющаяся с уже имеющимся заземляющим контуром здания.

Для подведения электричества к розетке применяется трехжильный кабель. Напряжение электропитания погружного насоса – 220В. Нельзя использовать розетки на 380 или 150 вольт.

Через реле давления

Чтобы уменьшить стоимость комплекта напорного оборудования, можно применить схему подключения скважинного насоса только с реле давления без управляющего блока. Устройство отключает помпу, когда напор достигнет максимума, и запускает ее при уменьшении показателей до минимума.

С помощью блока управления

Автоматика первого поколения

При подборе модели автоматики сначала нужно выяснить, какая защитная система уже поставлена изготовителем в насосе. Современные аппараты уже защищены от перегрева и работы вхолостую. Иногда оборудование комплектуется поплавковым механизмом. С учетом этих данных можно подобрать один из трех вариантов автоматики – простой, с электроблоком управления второго или третьего поколения.

Простейшая защита наиболее часто применяется для автоматической водоподачи. Управляющий блок здесь собран из трех приборов:

• Блокиратор сухого хода. Он выключит аппарат, который работает без воды, предотвратив перегрев. Иногда допускается дополнительная установка поплавкового выключателя. Он выполняет те же функции, отключает насосное оборудование при понижении уровня воды, предотвращая его перегревание. Может показаться, что приборы примитивные, но они обеспечивают эффективную защиту электродвигателя.
• Гидравлический аккумулятор. Без него не выйдет обеспечить автоматическую водоподачу. Работает гидробак как накопитель воды. Внутри расположен рабочий механизм – диафрагма.
• Реле давления, укомплектованное манометром. Этот прибор позволяет проводить настройку работы релейных контактов.

Оснастить простой автоматикой напорное оборудование своими руками несложно. Принцип действия системы прост: при расходе воды давление в гидробаке понижается. При достижении минимального показателя реле запускает напорное оборудование, которое нагнетает воду в накопитель. Когда давление в гидравлическом аккумуляторе достигнет максимума, релейное устройство выключает установку. В процессе потребления воды цикл повторяется.

Регулировка пределов давления в накопителе осуществляется посредством реле. В приборе с помощью манометра устанавливают минимальные и максимальные параметры срабатывания.

Автоматика второго поколения

В автоматике второго поколения подключение идет через электроблок с набором датчиков. Они монтируются непосредственно на напорном оборудовании, а так же внутри водопроводной сети, и позволяют системе функционировать без гидробака. Импульс от датчиков поступает на электронный блок, который и управляет системой.

Работа напорного оборудования при такой схеме подключения погружного скважинного насоса к автоматике:

1. Жидкость накапливается лишь в водопроводе, где поставлен один из датчиков.
2. При падении давления датчик шлет импульс управляющему блоку, а тот запускает помпу.
3. После достижения нужного давления водяного потока в водопроводе насос отключается по аналогичной схеме.

Чтобы поставить подобную автоматику, понадобятся базовые познания в электротехнике. Работают эта и предыдущая защиты почти одинаково – по давлению воды. Однако электроблок с датчиками по стоимости более дорогой, из-за чего он не так популярен среди потребителей. Еще при применении автоматики можно не использовать гидробак, хотя при перебоях в электросети с ним вы не останетесь без воды. В накопителе всегда остается резерв.

Блоки управления третьего поколения

Автоматика третьего поколения надежная, качественная и дорогая. Ее установка позволяет значительно экономить на электричестве благодаря сверхточной настройке работы электродвигателя. Схема подключения усовершенствованной автоматики к глубинному насосу для скважины очень сложная, поэтому для ее подсоединения следует обратиться к профессионалу. Зато она обеспечивает полную защиту мотора от разнообразных поломок, например, перегрева при сухом ходе или сгорания обмоток при скачках напряжения в сети.

Блок работает от датчиков без гидробака. Эффективность достигается благодаря тонким настройкам.

Виды насосов для скважины

Автоматическая подача воды из скважины проводится при помощи мощного насоса.Он может быть:

• Поверхностным.
• Глубинным.
• Вибрационным.
• Центробежным.

Автоматический насос для скважины

Как это работает:

• Насос выбирается в зависимости от его мощности.
• Измеряется она в кубометрах подачи воды за один час.
• На данный момент все насосы, которые производятся современными производителями, могут наращивать свою мощность и тем самым увеличивать дебет воды в источнике. При этом потребление энергии в процессе работы может уменьшаться.
• Есть насосы, которые приводятся в работы при помощи определенных двигателей (центробежные), а есть и те, которые работают на основе вращения подшипника (вибрационные).

Рекомендации:

• Для регулярной и бесперебойной работы всегда используют центробежный насос.
• Он служит более длительный промежуток времени, чем вибрационный.
• Если планируется использовать воду круглый год, то лучше отдать предпочтение именно ему.
• Если же на загородном участке водой пользуются только в дачный сезон, то лучше применить вибрационный насос, который имеет меньшую мощность, но вполне подойдет для нормального водоснабжения участка.
• Стоит отметить, что цена на центробежные насосы в несколько раз выше, чем на вибрационные оборудования.

Поверхностные насосы

Что собой представляют поверхностные насосы:

• Оборудование такого типа находится на поверхности грунта.
• Забор воды из источника проводится по методу всасывания.
• По этой причине мощность такого насоса должна быть высокой при большой глубине скважине.
• Поверхностные насосы разделяются на: вихревые и центробежные.

• Поверхностные насосы — довольно большие агрегаты.
• В них есть автоматика, которая способна отключать и включать насос при необходимости.
• Насосное оборудование такого типа имеет давление в 1,5-3 АТМ.
• Его будет вполне достаточно для того, чтобы обеспечить хозяйственные цели в доме: стирка, газовые колонки с двумя уровнями и так далее. Смотрите фото с примером такого насоса.

Поверхностный насос

Работают насосы поверхностные довольно громко.Рекомендации:

• Такое оборудование не может находиться в незащищенном виде.
• Для него, как правило, предусматривается отдельное помещение.
• Обязательно необходимо изолировать его для того, чтобы работа оборудования не была слышна, так как это доставить некий дискомфорт жильцам дома.
• Обязательно для его подключения нужно сделать электрическую проводку и подвести трубы из скважины.

Погружные насосы

Погружные насосы могут быть также вибрационные или центробежные.Как это работает:

• Работа такого оборудования различается.
• В вибрационных насосах погружного типа процесс работы заключается в подаче воды из-за работы поршня, который находится в специальной гидравлической камере.
• Есть определенная частота вибрационных движений, которая составляет не менее 100 раз в сек.
• Благодаря такому устройству подача воды проводится под большим напором и вода легко выталкивается на поверхность.
• Вибрационные насосы предназначены для простой системы водоснабжения загородного дома.

Погружные насосы для скважины

Самыми распространенными считаются центробежные погружные насосы:

• Они отличаются от предыдущих тем, что находятся внутри источника.
• Для их установки есть инструкция, которая указывает, что насос должен находится на глубине от 50-100 см от дна источника.
• Они имеют ряд преимуществ.

Преимущества погружных центробежных насосов:

• Установка такого оборудования проводится своими руками, и она довольно проста.
• Сами насосы имеют более длительный срок при постоянной эксплуатации, которые достигает 25-50 лет (все зависит от производителя и от модели).
• Работа насосов не сопровождается шумом и вибрацией.
• Они не разрушать стенки скважины.
• Производительность насосного оборудования такого типа довольно высокая и оно с различной мощностью используется для промышленного производства.
• Насосы не перегреваются, так как имеют специальный датчик, который охлаждает двигателей в случае перегрева.
• С вибрационными насосами такого не будет и когда он перегреется, сразу отключится.
• Насос имеет компактную форму конуса, которая помещается в скважину без труда.

Схема подключения гидроаккумулятора для систем водоснабжения

Способ подключения ГА будет зависеть от особенностей и назначения насосной станции. Рассмотрим три варианта.

Вариант 1

В этом случае ГА устанавливается внутри дома в любом удобном месте.

Обычно его, реле давления и манометр подключают с помощью пятивыводного штуцера — отрезка трубы с тремя отводами, который врезается в водопровод.

Чтобы обезопасить ГА от вибраций, к штуцеру его присоединяют гибким переходником. Для проверки давления в воздушной камере, а также для удаления воздуха, скопившегося в камере для воды, ГА необходимо периодически опорожнять. Воду можно сливать через любой водопроводный кран, но для удобства сливной вентиль можно через тройник врезать в подводящий трубопровод где-нибудь поблизости от резервуара.

Вариант 2

Дом подключен к централизованному водопроводу, а насосная станция используется для повышения давления. При таком способе применения станции ГА подключают перед насосом.

В данном случае он призван компенсировать снижение давления во внешней магистрали в момент запуска электродвигателя. При такой схеме подключения объем ГА определяется мощностью насоса и величины скачков давления во внешней сети.

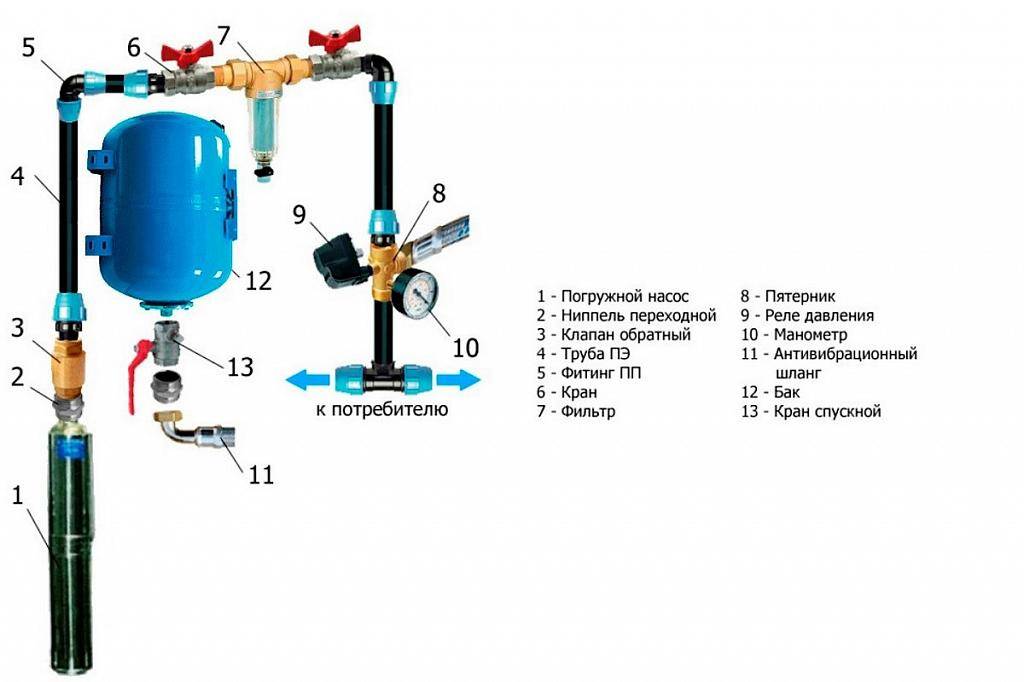

Монтаж гидроаккумулятора — схема

Вариант 3

К водопроводу подключен накопительный водонагреватель. ГА следует подключать до бойлера. В этом варианте он может использоваться для компенсации увеличения объема воды в нагревателе, обусловленного температурным расширением.

Коротко о главном

Автоматика для скважин нужна в том случае, если требуется частое включение и отключение насосной станции, а также для поддержания постоянного давления в системе.

Существует три поколения автоматики для управления насосом.

Первое поколение автоматики чаще всего механическое, из-за чего имеет низкую стоимость.

Второе поколение имеет электронную систему управления, за счет чего подача воды происходит в автономном режиме.

Самые надёжные системы автоматической регулировки подачи воды относятся к третьему поколению, так как в них устанавливается электронный блок управления с частотным преобразователем. Он продлевает срок эксплуатации, а также уменьшает расход электричества.

Оценок 0

Преимущества и недостатки использования автоматики

Установка блоков контроля избавляет потребителей от ручного управления системой. Использование автоматических устройств имеет несколько преимуществ:

• Осуществляется полный контроль над функционированием сети водоснабжения.
• В компактном электронном блоке производители собирают все узлы автоматики.
• Использование регулятора увеличивает срок эксплуатации помпы.
• Поддержание постоянного напора обеспечивает комфортное пользование сантехническими приборами.

Для удобства потребителей блоки оснащены цифровыми дисплеями для слежения за параметрами. В случае сбоя они перезапускаются самостоятельно.

Недостатки автоматики:

• Функционирование электронных приборов зависит от напряжения в электрической цепи.
• Блоки управления отличаются высокой стоимостью.
• Системы контроля не подходят для вибрационных насосов.
• Заводские настройки приборов не всегда подходят для конкретной сети, выполнить регулировку может только специалист.

Способы монтажа

Насосы для скважин с автоматикой вполне можно поставит своими руками. Причем в этом варианте цена вопроса обойдется ровно в стоимость комплектующих.
Монтировать насос в скважину можно двумя способами: “летним” и “зимним”.

Подключение насоса

“Летний” способ

Итак:

• Вход в скважину закрывается с помощью оголовка и расположен над поверхностью земли.
• Насос опускается в скважину на определенной глубине с помощью водоподъемной трубы, которая сделана из пластика ПНД д. 32-40 мм.
• Процесс осуществляется на тросе-страховке из нержавеющей стали в 5 мм. Как правило, автоматику не устанавливают, а включают и выключают насос вручную.

“Зимний” способ

Таким способом можно пользоваться для круглогодичного автономного водоснабжения:

• Вход в скважину на воду необходимо углубить под землей на 2 м, установить металлический кессон и закрыть оголовком.
• Насос опускают в скважину на определенной глубине с помощью водоподъемной трубы из пластика ПНД д. 32-40 мм на тросе-страховке из нержавеющей стали в 5 мм.
• Трубы для водопровода к дому от кессона укладывают на глубину, которая будет ниже глубинного промерзания (1,8 м).

В техническом помещении, к примеру, в санузле, котельной или под лестничным входом, ставят автоматику (реле давления), насосный пульт управления, гидропневмобак и стабилизатор. В кессоне возможны монтажные работы.
При условии строительства дома на ленточном или столбчатом фундаменте, а также когда техническое помещение не будет обогреваться в зимний период, вертикальную водопроводную трубу следует обложить обогреваемой кабельной системой и утеплить теплоизоляционно.

При 100-метровом уровне необходимы водопроводные трубы из оцинковки, нержавейки или черные:

• Их нарезают кольцами 4-11 мм и соединяют с помощью муфт или фланцев.
• Насос монтируют своими руками на глубине 80 м на пластиковой трубе.
• Насосы опускают на трубах из пластика с большим диаметром или на трубах из металла на глубину 80 м манипулятором, лебедкой или автокраном.

Бывает, что высокопроизводительные насосы (20 м3/ч) монтируют на трубах из стеклопластика повышенной прочности, малого веса и со сроком эксплуатации более 50 лет. Монтажные работы осуществляются с помощью автокрана или манипулятора.Итак:

• После установки насоса в скважину, следует обвязать оголовок трубопроводами и поставить арматуру регулировки или запорную арматуру.
• Задвижка-регулировка нужна для того, чтобы выводить насос на рабочей поверхности (рассчитывается по насосной диаграмме) и ограничивать производительность работы по максимуму.
• Затем скважину прокачивают до получения чистой воды, которая проходит в дом к автоматическому гидропневмобаку.

Далее осуществляется полная настройка общего комплекса: регулируется реле давления и давление воздуха в самом баке.

Применение микропроцессорных электронных блоков

• последовательность чередования фаз;
• фазовая асимметрия;
• уровень температуры двигателя;
• показатель сопротивления изоляции;
• защита от «сухого» хода;
• защита от скачков напряжения в сети.

Эти устройства требуют вмешательства специалистов при их настройке и вводе в эксплуатацию. Они
оптимальны для насосов, имеющих большую мощность. Блоки обеспечивают ведение учета времени
работы насосов и потребление ими электроэнергии. С внедрением микропроцессорных электронных блоков появилась возможность осуществлять контроль работы насоса за счет компьютерного интерфейса.

Монтаж устройств обеспечивает возможность отключения насоса в условиях отсутствия водяного потока, то есть защиту от «сухого хода». Современная автоматическая адаптивная станция «Акробат» стабильно работает от сети до 120В при падении напряжения. Она способна автоматически выключаться в тех случаях, когда:

• отсутствует вода в системе водоснабжения;
• заклинивает рабочее колесо насосного оборудования;
• отсутствует давление воздуха в гидроаккумуляторе;
• происходит утечка воды из системы;
• насосная станция неправильно подключена к источнику водоснабжения.

Работа автоматики «Акробат» в условиях пониженного напряжения электросети осуществляется при
скорости водного потока больше 2 л/мин. Критический уровень глубины всасывания при этом составляет
8 м. Установка этой системы позволяет увеличить срок эксплуатации насосного оборудования в условиях адаптивной поддержки давления в системе водоснабжения.

А можно ли в принципе использовать ваше реле давление с вашим насосом?

Реле давления подключается не только к электричеству, но и к воде. Для водяного подключения служит гайка, которая жестко прикреплена к реле. Это значит, что привинчивая реле давления к насосу, придется крутить само реле. Таким образом, первым делом прикиньте, есть ли у вас на насосе возможность крутить это самое реле по часовой стрелке? Поместится ли оно? Не упрется ли в другие трубы или сам корпус насоса?

Будем считать, что этот вопрос решен положительно, поскольку иначе нужно уже смотреть на месте и, например, озаботиться каким-нибудь удлинителем или чем-нибудь подобным.

У реле давления вход воды не совсем стандартный по диаметру. У большинства бытовых реле это четверть дюйма. У профессиональных реле диаметр подключения может быть больше. Этим вопросом нужно обязательно озаботиться и, если надо, купить латунный переходник на нужный диаметр.

Раньше при производстве автоматических насосных станций использовалась специальная и вполне стандартная деталь, называемая в простонародье елочкой. Это такой симпатичный отрезок латунной трубы сантиметров 10 или 12 длиной и диаметром 1 дюйм. Елочка одним концом накручивается на выходной патрубок насоса и имеет стандартные «выходы» для подключения манометра, реле давления, бака аквааккумулятора и собственно водяной магистрали. Сейчас все стало на много сложнее. Бывают насосы, где реле давления вкручивается прямо на насос или в очень неподходящие, с первого взгляда, места. Такое разнообразие довольно усложняет мою работу по написанию подробной инструкции.

Выводы и полезное видео по теме

Если после прочтения текста вам всё ещё непонятно, как именно следует подключать гидроаккумулятор, посмотрите это видео, в котором коротко, но предельно ясно отображены все нюансы этой процедуры.

Гидробак является важным составным элементом водопроводной системы. С его помощью решается целый комплекс задач. А выполнить своими руками грамотное подключение гидроаккумулятора, как оказалось, совсем не сложно. Зато преимущества от его использования бесспорны.

Появились вопросы во время ознакомления с представленной информацией? Есть полезные сведения или личный опыт, которым хотелось бы поделиться с нами и с посетителями сайта? Оставляйте, пожалуйста, комментарии в расположенном под статьей блоке.
