Как сделать датчик движения в домашних условиях

Схема подключения светильника с датчиком движения

Перед установкой была выполнена электропроводка для установки светильника с датчиком движения — выведен питающий кабель постоянно находящийся под напряжением.

Такая схема подключения возможна благодаря тому, что ВЧ-датчик движения, установленный в светильнике, выполняет функцию выключателя. Это одно из самых важных преимуществ светильников со встроенными датчиками движения, ведь для их работы не требуется реализации сложных схем, достаточно лишь подвести питающий кабель.

Вообще, все возможные схемы подключения, рекомендуемые для обычного датчика движения, возможно реализовать и для такого светильника, с основными из них мы вас уже знакомили в статье «Схема подключения датчика движения».

Приступаем к установке светильника с датчиком движения:

Установка светильника с датчиком движения

1. Подготавливаем светильник к установке. В отверстия для вводных кабелей устанавливаем специальные резиновые уплотнители из комплекта поставки.

2. Отключаем подачу электрического тока в месте установки. Для этого выключаем в распределительном щите автоматический выключатель, отвечающий за эту группу освещения. Если автоматы не подписаны, отключайте все по очереди и проверяйте напряжение на фазном проводе идущем к бра (обычно белый или коричневый), определить наличие напряжения можно с помощью индикаторной отвертки. Ни в коем случае не начинайте установку не отключив электричество!

3. Протягиваем вводной питающий кабель через резиновый уплотнитель в светильник и укорачиваем его до длины, достаточной для подключения проводов к клеммам светильника.

4. Фиксируем корпус светильника с датчиком движения на стене, через три крепежных отверстия, как показано на изображении ниже. Выбор крепежа необходимо делать учитывая тип поверхности, на которую производится установка, в нашем случае идеально подошли саморезы из комплекта поставки.

5. Подготавливаем питающий кабель. Снимаем с него оплетку. Для работы светильника достаточно лишь два провода – фазы и ноля, заземление здесь не требуется, так как корпус выполнен из диэлектрического материала, не пропускающего электрический ток.

6. Снимаем изоляцию с концов проводов, примерно н а 5 — 7мм.

7. Подключаем провода, п омещаем их в соответствующие клеммы светильника и фиксируем с помощью отвертки.

Белый — ФАЗНЫЙ провод — в клемму с маркировкой L .

Белый с синей полосой – НОЛЬ – в клемму с маркировкой N .

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция — ЗДЕСЬ.

Остается не занятой одна клемма светильника (закрытая заглушкой), с маркировкой L со штрихом. Это управляющая клемма, через нее можно подавать питание на другое оборудование, будь то другие светильники группы (могут быть без встроенного датчика движения), вытяжные вентиляторы и т.п. Единственное ограничение — это потребляемая мощность этих устройств, она должна быть не более 100 Вт.

Принцип работы будет следующий — при обнаружении движения, в зоне охвата встроенного ультразвукового датчика, светильник загорится и подаст напряжение на клемму L со штрихом, после чего все устройства, подключенные к ней, так же включатся. Это очень удобная функция, она позволяет значительно расширить область применения светильников с датчиками движения в быту и на производстве.

8. Устанавливаем лампу в патрон светильника. В нашем случае была выбрана светодиодная (LED) лампа мощностью 13 Вт, теплого свечения, с требуемым для светильника типом цоколя e27.

9. Устанавливаем плафон . У данного светильника, плафон просто накручивается на корпус, при этом для полной фиксации, плафон достаточно повернуть всего на четверть оборота.

На этом установка завершена, включаем подачу электрического тока в распределительном щите и тестируем светильник с ВЧ датчиком движения.

Если все сделано правильно, светильник сразу загорится и если не обнаружит движения в зоне охвата, через некоторое время выключится. Изменить заводские настройки светильника со встроенным датчиком движения вы сможете следующим образом:

Кратко о датчиках

Один из самых простых видов датчиков — концевой выключатель или самовозвратная кнопка (без фиксации).

Она устанавливается у двери и реагирует на ее открытие и закрытие. С помощью нехитрой схемы данный аппарат включает свет в холодильнике. Ей можно оснастить кладовку или тамбур прихожей, дверь в подъезде, дежурную светодиодную подсветку, использовать данный выключатель как сигнализацию, которая оповестит об открытии или закрытии двери. Недостатками конструкции могут являться сложности в установке, и порой непрезентабельный внешний вид.


Аппараты, на основе геркона и магнита, можно заметить на дверях и окнах охраняемых объектов. Их принцип работы очень похож на работу кнопки. Геркон может размыкать или соединять контакты при поднесении к нему обычного магнита. Таким образом, сам геркон устанавливается на дверной проем, а магнит вешается на дверь. Такая конструкция аккуратно выглядит и используется чаще, чем обычная кнопка. Недостаток устройств в узко специализированном применении. Для контроля открытых территорий, площадей, проходов они не годны.

Для открытых проходов существуют устройства, реагирующие на изменения в окружающей среде. К ним относятся фотореле, емкостные (датчики поля), тепловые (PIR), звуковые реле. Для фиксации пересечения определенного участка, контроля препятствия, наличия движения какого-либо объекта в зоне перекрытия, используют фото или звуковые эхо устройства.

Принцип работы таких датчиков основан на формировании импульса и его фиксации после отражения от объекта. При попадании в такую зону предмета, изменяется характеристика отраженного сигнала, и детектор формирует сигнал управления на выходе.

Для наглядности представлена принципиальная схема работы фотореле и звукового реле:

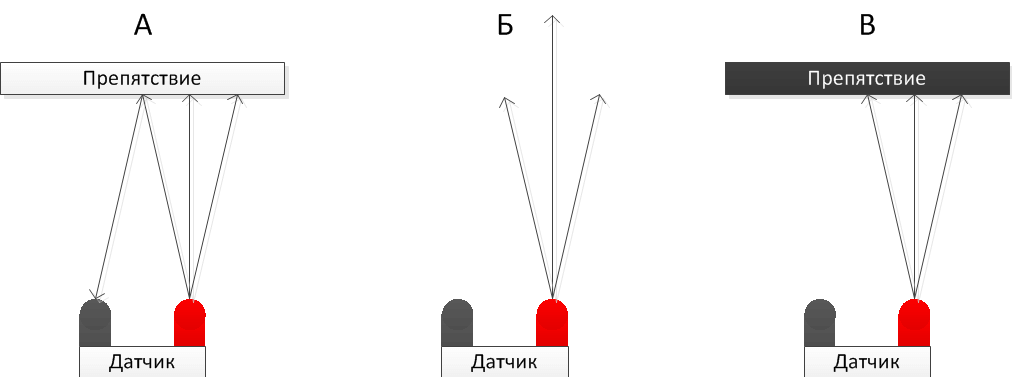

Детектор препятствия

Датчик пересечения

В качестве передающего устройства в оптических датчиках используются инфракрасные светодиоды, а в качестве приемника – фототранзисторы. Звуковые датчики работают в ультразвуковом диапазоне, поэтому их работа для нашего уха кажется бесшумной, однако каждый из них содержит маленький излучатель и улавливатель.

К примеру, замечательно снабдить детектором движения зеркало с подсветкой. Включение освещения будет происходить только в тот момент, когда человек будет находиться непосредственно возле него. Не желаете сделать такую подсветку зеркала самостоятельно?

Особенности и характеристики устройства

GSM датчик присутствия посылает сигнал о проникновении посторонних на охраняемую территорию

Датчик работает в комплексе с другими модулями, которые срабатывают от его сигнала. Устройства охранной системы управляются контролером, который ставится в схеме при монтаже.

Охранные устройства выполняют действия по сигналу детектора присутствия:

  • подают сигнал тревоги на пульт охраны;
  • рассылают уведомления о нарушении границ владельцу помещения, территории;
  • включают и прекращают освещение, контролируют другие приборы;
  • меняют функциональность климатических модулей, техники.

Принцип работы устройства

Активные датчики посредством регистрации и сравнения данных, полученных во время излучения, оповещают о движении, если в данных произошел сдвиг.

Плюсы ультразвуковых датчиков:

  1. Низкая стоимость.
  2. Не поддаются влиянию погодным условиям.
  3. Распознают движение независимо материалу.

Минусы ультразвуковых приборов:

  • Ограничение в дальности действия
  • Они рассчитаны на достаточно резкие движения.
  • Животные чувствительны к ультрачастотам.

Чаще всего такие приборы применяют в охранных системах для автомобиля.

Плюсы радиочастотных датчиков движения:

  • Их размеры невелики.
  • Имеются модели с большим радиусом действия.
  • Очень точны.

Минусы радиочастотных приборов:

  • Их стоимость довольно высока.
  • Из-за высокого порога чувствительности бывают ложные фиксирования движения.
  • Высокая мощность прибора может плохо влиять на организм человека или животного при долгом нахождении в поле действия.

Схема с двумя датчиками

Если необходимо освещать длинную, Г-образную или иного вида комнату, нужно будет установить несколько датчиков для захвата движения. Чтобы не использовать лишние метры кабелей, подключайте оба устройства по параллельной схеме.

В данной схеме количество подключаемых датчиков не ограничивается.

Работает это по такому принципу:

  • Ступили на порог длинного коридора с угловым поворотом и свет автоматически загорелся.
  • Дошли до зоны активации второго сенсора – освещение не прекратилось.
  • Повернули на 90 градусов и ваше движение поймал третий датчик. Освещение по-прежнему продолжается.
  • Покинув коридор полностью, освещение прекращается.

Порядок сборки датчика

Функцию регулятора чувствительности выполняет резистор R11. В роли компараторов (сравнивающих реле) выступает стабилитрон. Сверху платы располагается антенна. Чтобы она не окислялась, ее полируют и наносят сверху тонкий слой ацетона. Катушки обматываются в 12 витков тонким проводом. К центральному отверстию с помощью винта на 3 мм фиксируется втулка. Готовое устройство помещается в корпус, в котором заранее проделывается отверстие для крепления. При необходимости внутренние углы корпусной части можно расточить.

Чтобы лучше видеть светодиоды, под них тоже можно просверлить специальные отверстия, но в большинстве случаев необходимости в этом нет – их свечение хорошо видно сквозь материал корпуса. После этого к прибору подсоединяется лампа дневного света. На этом работа закончена. Мы собрали простой инфракрасный датчик движения своими руками. Эти приборы, как говорилось выше, очень просты и удобны в использовании. С их помощью можно неплохо сэкономить на оплате электроэнергии, а также создать вполне надежную охранную систему. Поскольку теперь вы знаете, как сделать датчик движения своими руками, то сможете справиться с этим самостоятельно.

Сборка датчика движения.

Способы практического применения дома

Умный дом, охранные системы, осветительные приборы на автоматическом включении и выключении – только небольшая часть возможного применения любого датчика движения (присутствия). В современном мире существуют устройства, обеспечивающие безопасность производственного цикла (отключение конвейера или станка при ситуации, составляющей опасность для здоровья работника).  Емкостные датчики часто используются в автоматизированных системах приготовления определенной продукции, позволяя добавлять ингредиенты автоматически (это особенно ценно, если используются опасные или агрессивные жидкости).

Оборудуя свой дом, и используя датчик движения, можно добиться многочисленных бонусов, обезопасить свою жизнь, имущество и сделать проживание в нем комфортным и удобным:

  1. Датчик протечки можно установить в туалете, в ванной и на кухне, в местах проблемного доступа, на системе отопления, если она работает от подогретой воды. Малейшая неисправность, приводящая к протеканию воды, будет выявлена, стоит только жидкости попасть на электроды. Автоматическое перекрытие крана позволит избежать многих неприятностей. Современный датчик немедленно отправит хозяину СМС на электронный носитель и предупредит его о возникшей проблеме.
  2. Противопожарный датчик, при малейшем признаке дыма может подать звуковой или световой сигнал, сообщить в пожарную службу, включить систему пожаротушения.
  3. Датчик дождя управляет системой полива на приусадебном или дачном участке, позволяет закрыть открытые окна при обильных осадках.
  4. В городской квартире такой прибор будет включать и выключать освещение, реагируя на уход человека из помещения, его приближение к выключенному источнику света, подхода к зеркалу. В довершение к сигналам, получаемым от движения, он может включать режим диммирования – регулировать, при необходимости, яркость освещения, приглушая его интенсивность.

Температурные датчики могут регулировать климат в доме, включать систему против обледенения окон и входных ступеней и даже уличных дорожек, в том случае, если погода резко изменилась в отсутствие хозяев.

Принцип работы и использование

Суть действия всех датчиков сводится к отслеживанию движущихся объектов, и замыканию электрической цепи, если шевеления обнаружены. Цепь размыкается, когда в поле зрения определенное время не было замечено никакого перемещения.

Виды датчиков движения

Технологии, с помощью которых датчики реализуют свою прямую обязанность, могут отличаться. Всего различают 5 видов детекции:

Инфракрасный (ИК). Такие датчики реагируют на изменение теплового излучения в зоне видимости. Из плюсов можно выделить удобство при монтаже вне помещения, полную безопасность для домочадцев, а также возможность регулировки дальности реагирования и очень низкое энергопотребление. Эти приборы пассивно прослушивают окружающее пространство, ничего не излучая. Из-за особенностей технологии могут происходить ложные срабатывания на животных и другие посторонние движения, особенно на улице. Кроме того, приспособление можно легко обмануть, надев не пропускающий ИК-излучение материал.

  • Ультразвуковой (УЗ). С помощью звуковых волн датчик прослушивает окружение с частотой 20–60 кГц, которые не слышны человеческому уху. Если отраженный сигнал изменил частоту, прибор понимает, что в зоне действия происходит движение, и срабатывает должным образом. Они неприхотливы к условиям эксплуатации, хорошо работают во влажных и пыльных помещениях вне зависимости от температуры. Относительно недорого стоят. Однако если в доме есть животные, лучше остановить выбор на другом устройстве. Также из недостатков можно выделить небольшой охват действия и безразличие к плавной походке и движениям.
  • Микроволновый (СВЧ). Устройство излучает электромагнитные волны частотой около 5,8 ГГц, регистрируя окружающие объекты. Этот тип используется в основном охранными системами. Для установки в жилом помещении не подходит, так как СВЧ-излучение небезопасно для человека.
  • Акустический. Детектор реагирует на резкий шум, ничего не излучает. Чаще всего используется в подвальных помещениях и на лестничных клетках.
  • Комбинированный (дуальный). Эти датчики совмещают в себе несколько технологий для уточнения результата. Их можно более точно настраивать, что уменьшает количество ложных срабатываний.

Каждая технология имеет свои достоинства и недостатки, которые влияют на выбор места установки прибора. Для домашнего использования больше всего подойдут ИК и УЗ датчики либо их комбинация.

Характеристики

Каждое устройство имеет ряд характеристик, о которых следует знать при покупке прибора.

Степень защиты

Другими словами, прочность корпуса устройства. Измеряется в IP: чем больше показатель, тем более прочная оболочка у прибора. Для уличного использования надо выбирать модели с IP 55 и выше. Для домашнего использования вполне хватит IP 22+.

Тип питания

Бывают проводные и беспроводные датчики движения. Соответственно, проводные питаются из стандартной сети в 220 В, а беспроводные работают от батареек, в том числе солнечных, и аккумуляторов. Вторые чаще используются, когда надо включать свет или другие приборы от низковольтных источников (например, от 12 V аварийной сети). Их используют в случае, если после евроремонта нет возможности проложить провод для передачи информации.

Угол действия

Одна из ключевых характеристик, которая напрямую влияет на работу датчика и место установки. Чаще всего цифры варьируются от 90 до 360° по горизонтали и от 15 до 180° по вертикали.

Дальность действия

Этот параметр определяет, на каком расстоянии от прибора будет обнаружен человек. Измеряется в метрах и определяется по трем плоскостям:

  • Перпендикулярно, когда человек движется по касательной окружности, где центр – датчик движения.
  • Фронтально, когда человек движется по направлению к устройству.
  • Присутствие человека рядом с прибором.

Принципиальное отличие от угла обзора заключается в том, что тут измеряется дальность действия, а не угол обзора.

Максимальная подключаемая мощность

Большинство датчиков предназначены для маломощных приборов: от 500 до 1000 Вт. Если требуется подключить мощные лампы, надо добавить в схему магнитный пускатель между лампой и фазой датчика, а его катушку с другой стороны от лампы.

Варианты использования

Есть множество альтернативных вариантов использования, кроме включения и выключения света в комнате:

  • Охранные системы и сигнализация.
  • Подсветка ворот и дорожек у дома.
  • Установка контроля над работой фонтанов.
  • Монтаж подсветки бассейна.
  • Освещение лестниц и коридоров.
  • Освещение подвальных и подсобных помещений.
  • Срабатывание слива унитаза и включение вытяжки.
  • Светодиодная (LED) лента для подсветки ступеней лестницы.

Разновидности датчиков

Разновидности датчиков

Не смотря на одинаковый принцип действия, их назначение может быть разным, в зависимости от условий эксплуатации. Поэтому, выбирая датчик, следует в первую очередь определиться с тем, где он будет установлен.

Устройства, предназначенные для установки на открытом воздухе, выполняются в более защищенном корпусе, тем более, если они работают от сети 220V. Степень защиты помечается двумя буквами (IP) и цифрами. Так, для эксплуатации вне помещения следует выбирать электрооборудование, имеющее степень защиты IP 55 и не ниже, а в случае установки внутри помещения – с пометкой до IP 55.

Выбор по типу питания

В зависимости от конструкционных особенностей, датчики работают:

  • От сети, напряжением 220 V.
  • От гальванических элементов питания (батареек или аккумуляторов).

Наиболее востребованными считаются устройства, работающие от напряжения 220 V, то есть проводные. Меньший спрос на датчики, которые работают от батареек или аккумуляторов, но в последнее время все больше отдают предпочтение независимым источникам питания. К тому же, бывают случаи, когда необходим именно беспроводной датчик движения, работающий от солнечной батареи, например.

Принцип действия датчика движения

Принцип работы датчиков движения может быть различным. Поэтому различают:

  • Инфракрасные датчики движения, которые реагируют на тепло, излучаемое теплокровными существами. Представляют пассивные устройства, поскольку сами никаких сигналов не излучают, а только реагируют на них. Такие типы датчиков реагируют не только на появление человека, но и на движения животных.
  • Акустические датчики, реагирующие на звуковые сигналы. Это также пассивные устройства, которые включают различные устройства от хлопка руками или от звука открывающейся двери и т.д. Их удобно устанавливать в подвалах частных домов или городских квартир. Как правило, в подвалах появляется шум только тогда, когда в него кто-то заходит. Что касается других условий эксплуатации, то нужно хорошо подумать.
  • Микроволновые датчики движения. Это уже группа активных устройств, поскольку датчики движения сами генерируют микроволны и сами их отслеживают. Если в их «поле зрения» появляется движущийся объект, то они включают сигнализацию, как световую, так и звуковую. Чувствительные модели таких устройств могут контролировать помещения, находящиеся за перегородками. Как правило, подобные типы датчиков применяются в охранных системах.
  • Ультразвуковые датчики отличаются от микроволновых только диапазоном излучаемых сигналов. Используются не так часто, поскольку на него могут реагировать животные. Длительное излучение ультразвука может также негативно сказаться на здоровье человека.
  • Комбинированные, в которых заложено несколько принципов реагирования на движущиеся объекты. Эти устройства считаются наиболее надежными, но и стоят они гораздо дороже.

Как правило, в основном используются инфракрасные датчики, поскольку это недорогие устройства, а их радиус действия устраивает потенциальных покупателей. К тому же, датчики оборудованы регуляторами для более точной настройки. Ультразвуковые и микроволновые датчики лучше устанавливать в длинных коридорах или на лестницах, поскольку у них гораздо больше радиус действия. Для охраны важных объектов лучше подойдут микроволновые датчики, тем более что они способны обнаружить движущийся объект даже за перегородкой.

Датчик Движения. Схема подключения датчика движения. Как самостоятельно подключить датчик движения.


Watch this video on YouTube

Подключение датчиков освещения

Монтажные работы выполняются в такой последовательности:

  1. Изучается принципиальная схема подключения фазного провода, приложенная к инструкции устройства.
  2. Снимается крышка корпуса.
  3. Устройство подключается к сети питания с помощью проводов, которые фиксируются на винтовых зажимах клеммной колодки.
  4. Подключаются кабели в распределительной коробке. В ней семь проводов – питающие нулевой и фазный, три кабеля датчика и два кабеля светильника. В питающем кабеле ноль обозначен синим цветом, фаза – коричневым. У кабеля, подключенного к датчику, изоляция фазного провода окрашена в белый цвет, нулевая – в зеленый цвет. Оставшийся кабель красного цвета подключается к нагрузке. Отдельно соединяются фазные провода, отдельно – нулевые провода сети, датчика и светильника. Затем соединяют красный кабель датчика и коричневый фазный кабель светильника.

Ошибка при подключении проводов может привести к серьезной поломке и сгоранию устройства. Если самостоятельно подключить приборы не получается, стоит воспользоваться квалифицированной помощью специалистов. Они выполнят монтажные работы в полном объеме и настроят все оборудование с учетом особенностей его эксплуатации и ваших пожеланий.

Устройство, виды и особенности датчиков движения

Существуют и широко применяются следующие типы датчиков движения:

  1. Радиоволновые;
  2. Ультразвуковые;
  3. Инфракрасные;
  4. Гибридные.

Радиоволновые или СВЧ датчики работают на доплеровском эффекте. Основными элементами такого датчика являются излучатель СВЧ сигнала и приёмник отражённого сигнала. Если в поле излучения перемещается какой-либо объект, то частота отражённого сигнала меняется. Электронная схема обрабатывает разницу между прямым и отражённым сигналом и переключает реле, которое может включить сирену или подать сигнал тревоги. Радиоволновые датчики движения отличаются высокой чувствительностью, но стоят достаточно дорого. В детских и лечебных учреждениях микроволновые датчики не применяются из-за СВЧ излучения, несмотря на то, что уровень его минимален и абсолютно безвреден. Из-за высокой чувствительности радиоволновые датчики подвержены ложным срабатываниям.

Ультразвуковые датчики так же используют эффект Доплера, только вместо колебаний высокой частоты в таких системах применяется ультразвук. Эти устройства нашли применение в системах парковки «Парктроник», а в быту применяются достаточно редко. Частоту 25-60 КГц хорошо слышат кошки и собаки, поэтому применение таких датчиков вызывает у них сильный стресс. Кроме того, ультразвуковые датчики имеют небольшой радиус действия и их можно обмануть если передвигаться медленно.

В охранной сигнализации и системах автоматического управления освещением чаще всего применяются инфракрасные объёмные датчики движения. Тепловое (инфракрасное) излучение объекта, который проходит в зоне захвата датчика, через линзу Френеля попадает на ИК-сенсор, после чего на выходе электронной схемы формируется сигнал тревоги (происходит разрыв цепи).


Устройство ИК датчика движения

Вследствие невысокой стоимости такие устройства широко применяются для автоматического управления освещением, например, в подъезде, когда при появлении человека освещение включается на 1-3 минуты, а затем выключается. Для управления светом на стоянке или придомовой территории используются уличные датчики движения.

Гибридные или комбинированные датчики движения представляют собой два датчика разной конструкции, размещённые в одном корпусе и подключаемые к различным входам прибора охранной сигнализации. Обычно в одном корпусе объединяют инфракрасный и радиоволновой датчики движения. Применение таких устройств повышает надёжность охранной системы. Они могут использоваться в банках, депозитариях и денежных хранилищах. Схема включения датчика движения для сигнализации позволяет подавать тревожный сигнал и управлять работой сирены или прожектора. Датчики движения могут иметь следующие основные характеристики:

  • Чувствительность;
  • Наличие антисаботажной зоны;
  • Объём зоны захвата по горизонтали и вертикали;
  • Напряжение питания.

Датчики движения с постоянной чувствительностью не рекомендуется применять в квартирах, где имеются домашние животные, иначе, при отсутствии хозяев, на каждый проход кошки будет включаться сигнал тревоги. Величину порога срабатывания можно регулировать, в зависимости от конструкции, плавно или специальными перемычками на плате. Так же существуют модели датчиков, которые не реагируют на животных.

Антисаботажная зона – это дополнительная зона захвата направленная от датчика вертикально вниз и блокирующая попытку вывести прибор из строя. В паспорте указывается угол обзора датчика в градусах и размеры зоны гарантированного срабатывания. Все датчики независимо от конструкции подключаются к типовым устройствам, поэтому схема подключения датчика движения всегда одинакова, а их напряжение питания обычно равно 12V. На корпусе, обычно, установлен светодиод, индицирующий режим ожидания или срабатывания.

Изготовление микроволнового датчика

Этот сенсор собирается по схеме ниже. Здесь транзистор VT1 попутно играет роль высокочастотного генератора радиоприемника. Напряжение, задаваемое смещением на базе транзистора VT2, выпрямляется детекторным диодом.

Обмотки трансформатора Т1 настроены на разные частоты. В нормальном состоянии (отсутствуют движущиеся объекты) амплитуды сигналов компенсируют друг друга и на детекторе VD1 напряжение не подается.


Схема принципиальная микроволнового датчика движения

При появлении движущихся объектов, затеняющих антенну и искажающих идущие к ней радиоволны, амплитуды сигналов суммируются и детектируются на диоде. Это вызывает открытие VT2.

Вскрываем датчик

Если после первого этапа датчик не заработал, надо браться за настоящую работу.

Вскрываем датчик, смотрим на платы

Первое, на что надо обратить внимание – целостность элементов. Кроме того, знающему человеку многое скажет запах

Не должно быть подозрительных деталей – потемневших, с трещинами, вздутых, шатающихся.

Дорожки печатной платы должны быть целыми. Иногда бывает, что они трескаются, надламываются около мест паек (пятаков). Ну и конечно, если дорожка выгорела, надо её восстановить перемычкой, и проанализировать причину.

Тщательно проверяем пайку. В случае малейшего подозрения пошатываем подозрительные детали, и пропаиваем эти места. Часто бывают отпаяны вводные провода и провода между платами, а также регулировочные элементы (переменные резисторы).

Подключение выпускаемых промышленностью датчиков движения в сборе

Выпускаемые промышленностью пир датчики движения подключаются к сигнальным устройствам посредством двух или трех контактов. Первые характерны наличием внутреннего питания от аккумулятора или батареи, вторые функционируют от подачи стороннего тока. У обоих типов есть регуляторы времени работы после определения движущегося теплового объекта и чувствительности измерений, от которых непосредственно зависит контролируемое расстояние.

Инфракрасный датчики движения такого типа подключается в разрыв линии тока включения сигнального устройства.

Трехпроводные

Для питания ик датчика движения применяется дополнительный провод с подачей напряжения. Соответственно изменится и его подключение к управляемому оборудованию. В основном используются три варианта схемы, которые можно еще и комбинировать между собой.

Необходимость последней может возникнуть, для случаев, когда требуется периодический контроль работы. Скажем, в светлое время суток, использование ламп бессмысленно.

Настройка

Как и в самодельных устройствах, промышленные варианты детекторов оснащены регуляторами чувствительности и времени подачи сигнала срабатывания. Они могут быть представлены потенциометрами с вырезами под плоскую отвертку, или маленькими поворотными рукоятками сбоку или сзади корпуса прибора.

Обозначение выводов датчика движения

Датчик движения внутри имеет электронную схему и для того, чтобы она заработала необходимо его подключить к питающему напряжению. Обычно датчики движения рассчитаны для подключения непосредственно к бытовой электросети напряжением 220 В, кроме радио датчиков, которые питаются от установленной внутри батарейки. Схема подключения в обязательном порядке имеется на корпусе, обычно рядом с клеммной колодкой для подключения. В данной модели датчика движения маркировка выполнена непосредственно на его корпусе тиснением пластмассы.

Буквой L, со стрелкой рядом в сторону клеммной колодки, обозначается место подключения фазного провода, N – нулевого. К выводу клеммной колодки, обозначенной L со штрихом и стрелкой, направленной от колодки, подключается провод, идущий к лампочке. О цветовой маркировке проводов электропроводки и способах определения фазы можно узнать на сайте из статьи «Как найти фазу».

Чтобы датчик движения начал работать, достаточно подать питающее напряжение на выводы его клеммной колодки L и N. Для подключения его к электросети нужно взять отрезок двойного провода, с одной стороны установить на него вилку, а второй конец, не забыв снять изоляцию, подключить к клеммам L и N клеммной колодки. Фазировка подключения проводов, в данном случае, значения не имеет. Более того, если Вы допустите ошибку и подключите провода неправильно, то ничего плохого не произойдет, датчик движения просто не будет работать. При этом мигающий индикатор включения датчика движения светить не будет.

На фотографии, для наглядности, подключен короткий кусок провода. Длина провода должна обеспечить подключение датчика движения при выборе места установки к ближайшей розетке. Если куска провода достаточной длины нет, то можно воспользоваться удлинителем.

Обычно на датчиках движения установлен светодиод, индицирующий, в каком состоянии он находится. Если датчик подключен к питающей сети и находится в дежурном режиме, светодиод мигает с частотой приблизительно один раз в секунду. При срабатывании, частота мигания светодиода увеличивается, что позволяет без подключения нагрузки, при выборе места установки знать, сработал датчик или нет. Надо учесть, что некоторые типы датчиков движения после подключения к питающей сети становится готовыми к работе после некоторого времени, 15-30 секунд.
