Как пристроить к дому террасу на свайном фундаменте

Монтаж свай

Само вкручивание свай при строительстве веранды, равно как и других пристроев к дому имеет свои сложности. В первую очередь это стесненность места для работы. Как правило, веранда устанавливается там, где нет подъезда для тяжелой сваебурильной техники, да и количество установленных свай делает невыгодным использование дорогой работы сваебура.

Таким образом, установка свай под пристройку проводится в основном вручную.

Впрочем, это же касается и устройства массивных железобетонных фундаментов, когда подъезд машины с раствором невозможен, и каждый замес бетона тоже приходится делать вручную.

Если в случае бетонирования на помощь приходит компактная бетономешалка, то процесс завинчивания свай также можно механизировать. Для этого можно воспользоваться специальным редуктором и набором дополнительных приспособлений, чтобы заворачивать сваи с помощью электромотора, например, от обычной дрели. Подробнее об этом можно прочесть на нашем сайте здесь.

Устройство для автоматизации монтажа свай

Завинчивание свай вручную происходит стандартным способом. В верхней части свай имеются специальные отверстия, куда продевается рычаг – лом или прочный металлический стержень. Рычаг обычно усиливают удлинением, надевая на стержень длинные трубы соответствующего диаметра.

Ручной способ ввинчивания свай имеет свои преимущества. Во-первых, он обходится дешевле, если делать работу самому или с одним-двумя помощниками. Во-вторых, работа идет медленно, но есть возможность тщательно следить за вертикальностью установки сваи. Она контролируется в процессе всей работы – с помощью двух уровней – установленных горизонтально и вертикально. Для этого лучше использовать строительные уровни на магните, которые прикрепляются к телу трубы.

Контроль вертикальности сваи

Рис. Контроль уровня

После ввинчивания сваи обрезаются – так чтобы образовалась горизонтальная плоскость, на которую будет монтироваться основание пристройки. Плоскость выводится с помощью геодезических инструментов или с использованием водяного строительного уровня.

После обрезки сваи заливаются бетонным раствором, что предохраняет трубу от коррозии изнутри и придает ей дополнительную конструкционную прочность.

Если под веранду планируется деревянный ростверк (обвязка), поверх свай надеваются оголовки.

Таким образом, фундамент под веранду готов. Его обвязка будет следующим этапом строительства.

Ищем идеальный вариант фундамента для террасы

Итак, еще до знакомства со всеми основными видами фундаментов мы успели отсеять довольно значительную их группу. А именно малозаглубленные и незаглубленные ленточные основания. Именно для нашего, предусматривающего морозную зиму климата они нецелесообразны в конструкции террас. Но двигаемся дальше и попробуем еще больше сузить круг возможных вариантов.

Ленточные заглубленные фундаменты

На первый взгляд, что может быть проще и надежнее? Вырыли траншею до уровня промерзания грунта. При необходимости проложили там дренажную трубу. Забетонировали или выложили из блоков или даже кирпича ленту, на которую впоследствии и уложили лаги террасы. Дорого, но надежно.

Но у нас-то речь идет о террасе. Легкой постройке без тяжёлых стен массивной кровли и прочих «прелестей», характерных для капитального сооружения. Вот тут-то есть серозный повод задуматься, не треснет ли практически не нагруженная лента под действием замерзшего грунта? Придется или проводить инженерные расчеты или попросту отказаться от заведомо дорогого и в этом случае ненадежного вида фундамента.

Плавающая монолитная плита

Еще одним редко встречающимся при постройке террас решением является плавающая монолитная плита. Если кто не знает, то это такой армированный массив искусственного камня, который лежит на непучинистом или малопучинистом грунте и полностью игнорирует его движение.

То есть движется вместе с ним, сохраняя свою целостность и целостность находящихся выше элементов. При этом прослеживается логичная закономерность. С увеличением пятна застройки, стоимость плавающей ленты возрастает в прогрессии. То есть, если под небольшую беседку отлить плиту позволительно, то для масштабной террасы — это барская роскошь.

Вот так неожиданно отсеялось еще два вида основания, которые между тем, чаще других применяются в коттеджном строительстве. На арене остался только свайный фундамент. А это разнообразные столбики, стальные опоры и бетонные сваи. Поговорим о них подробнее.

Столбчатый фундамент под веранду

Наиболее подходящим для легких сооружения является именно этот тип фундамента. Делается легко, никаких навыков не нужно. Для сооружения такого фундамента можно использовать какие-то блоки или кирпичи. Для сооружения легкой веранды нам понадобится сделать 3 – 5 опор. Эти опоры никак не связываются друг с другом. Столбчатый фундамент подразумевает собой отдельно стоящие опоры, которые не зависят одна от другой. Стоит не забывать, что такой фундамент нужно делать на глубину фундамента дома или постройки, возле которой затеяли строительство веранды.

ШАГ 1: материалы. Какие материалы и инструменты понадобятся при строительстве столбчатого фундамента? Все банально просто. Арматура сечением 0,7 – 1,0 см, бетонный раствор, рубероид, веревка для разметки.

ШАГ 2: территория. Сначала нужно расчистить всю территорию от мусора и посторонних предметов, потом уже делаем разметку и забиваем колышки. Расстояние между опорами не должно превышать 1,5 метров. Именно на таком расстоянии мы забиваем колышки. Именно это будут опоры нашего столбчатого фундамента.

ШАГ 3: углубления. На месте каждого колышка нужно сделать ямы глубиной 70 – 100 см (в зависимости от глубины фундамента дома). Для этого можно использовать садовый бур, или любое другое приспособление, которое с легкостью справится с поставленной задачей. На дно каждой ямы засыпаем ровным слоем 15 — 20 см песка, и трамбуем его.

ШАГ 4: каркас опоры. На данном этапе инструкции, как сделать столбчатый фундамент под веранду, нужно установить каркас будущей опоры. Для этого, по размеру будущего столба, нужно сделать каркас из арматуры, и поместить его в центре готовой ямы. Варить прутки между собой нельзя. Для соединения прутьев используется специальная вязальная проволока.

ШАГ 5: опалубка. Чтобы не делать внутри ямки опалубку из деревянных досок, можно использовать рубероид, как форму для будущего столбчатого фундамента. Этот рубероид будет отличной гидроизоляцией для основания фундамента.

ШАГ 6: опоры. Далее нужно сделать опоры из блоков или кирпичей, нужной высоты и нужной площади. Сначала нужно сделать небольшую подушку из песка, и хорошо утрамбовать её. В основном используется обычный шлакоблок, который укладывается по специальной методике. Уже потом можно обложить его облицовочным кирпичом или декоративной плиточкой. Не забываем про строительный уровень.

Такой столбчатый фундамент поможет вам сэкономить время и деньги, выполняя ту же самую функцию, что, например, ленточный. Только на его сооружение вам нужно будет потратить 1 – 2 недели. А столбчатый можно сделать за 2 – 4 дня. Такой фундамент используется для сооружения легких веранд и пристроек (дерево, профильная труба).

Требования к сваям

Сваечные трубы для веранды должны соответствовать определённым требованиям:

1. Так как достройка достаточно лёгкая, то вполне подойдут стержни с сечением 58-59 мм. Они справятся с нагрузкой до 3 тонн. Для небольших построек и хозблоков производители рекомендуют диаметр труб 76–89 мм. Если планируется большая и закрытая веранда, то имеет смысл брать стержни диаметром 108 мм, обладающие несущей способностью до 7 тонн.
2. Длину сваечного стержня подбирают в зависимости от грунта. Так, если почва на участке подвижна (песчаная, болотистая), то следует приобретать большие трубы. Наиболее часто используют стержни длиной 2,5 м. В продаже встречаются также изделия на 0,5–11,5 м.

При выборе размера сваечных труб надо учитывать следующие факторы:

1. Грунт на участке под постройку. Иногда владельцы приусадебных территорий для определения устойчивости почвы обращаются за помощью к специалистам для проведения геологических исследований, анализа состава грунта в лабораторных условиях.
2. Глубина промерзания земли. Для центрального региона России, Урала и Поволжья она составляет 2,5 м, а в Сибири грунт промерзает глубже, поэтому там следует использовать варианты труб от 3 м.
3. Рельеф участка и степень уклона.
4. Особенности фундамента и его элементов.

Открытая площадка вокруг бассейна

Терраса в частном доме часто устраивается рядом с бассейном или вокруг него. Особенно полезно это для бассейнов, выполненных из готовых стекловолоконных емкостей большого размера. В этом случае терраса выполняет сразу две функции – обеспечивает удобное место для отдыха рядом с водой и скрывает неэстетичные детали (бортик емкости, трубы для подачи и отвода воды, устройства аэрации, очистки и так далее).

Принципы обустройства конструкции такие же, как и в предыдущих случаях: винтовые сваи в роли фундамента, ячеистый каркас как опора для настила. Каркас в этом случае использован металлический, деревянные элементы рядом с водой требуют слишком серьезной и дорогостоящей защиты от влаги

Более детально процесс монтажа рассмотрен в видео ниже, но есть некоторые нюансы, на которые стоит обратить внимание:

• такие большие емкости обязательно бетонируются, и первый ряд свай (расположенных ближе всего к бортику бассейна) могут быть не винтовыми, а обычными – установленными в бетон;
• металлический каркас обязательно защищается от коррозии, используются оцинкованные винтовые сваи, нержавеющий крепеж;
• каркас располагается так, чтобы настил нависал на водой и при этом можно было облицевать вертикальные фрагменты площадки;
• для настила используют специальный материал – так называемую палубную доску (декинг). Это может быть натуральное дерево с особой обработкой (обычно лиственница), композитный материал или чистый полимер. Особенностью доски является повышенная стойкость к влаге, рельефная поверхность;
• в настиле можно смонтировать заподлицо с обшивкой встроенные светильники.

Популярные статьи Описание и характеристики гортензии Пинк энд Роуз

Возможен также вариант с устройством настила ниже бортика бассейна, если этот бортик имеет надлежащее оформление.

Для чаш сложной формы настил также обычно делают с криволинейным контуром.

Если чаша бассейна не полностью заглублена в грунт, настил террасы выполняют возвышенным, организуя своего рода подиум.

Технология строительства свайного фундамента

Первым делом следует выбрать проект веранды и нарисовать её план, определившись с точными размерами. После составления чертежа уже можно рассчитать количество и вес материалов, которые нужны для монтирования свай. Следует также учесть качество грунта и глубину залегания вод, уровень промерзания почвы. После этого нужно выбрать правильные параметры и количество свайных труб, учитывая, что их расстояние друг от друга может составлять 1,5–3 м.

Проще всего построить своими руками открытую веранду из деревянного бруса. Нагрузку от снега по регионам можно найти в Строительных нормах и правилах в разделе «Нагрузки и воздействия». Например, в Санкт-Петербурге на каждый 1 м² крыши приходится до 180 кг снежной массы.

Необходимые материалы и инструменты

При возведении летней веранды на свайно-винтовом фундаменте нужно закупить следующие материалы:

• песок;
• щебень;
• цемент;
• винтовые сваи;
• деревянные брусья для лагов и крыши (100×50 мм);
• балки для ростверка (металлические, бетонные или деревянные);
• доски;
• гвозди, шурупы;
• лак или краска для дерева;
• кровельный материал (выбирают в соответствии с крышей основной постройки).

Для лёгкой деревянной веранды в качестве ростверка лучше взять профилированную венечную балку с сечением не менее 150×150 мм. Помимо вышеперечисленных материалов нужно обработать сваи антикоррозийными средствами, например, битумом.

Следует запастись такими инструментами:

• лопатой;
• воротом для закручивания;
• сварочным аппаратом;
• глубинным уплотнителем для бетонной смеси;
• угловой шлифовальной машинкой с отрезными кругами (болгаркой);
• молотом;
• пилой;
• шуруповёртом;
• рулеткой;
• отвесом;
• уровнем (обычным и гидравлическим);
• колышками и верёвкой.

Ворот для ручного вкручивания продаётся уже со стержнями.

Подготовительные работы

Сначала следует расчистить место, где планируется пристройка. Затем нужно демонтировать крыльцо и отмостку. Грунт под винтовой фундамент можно просто разровнять лопатой. После этого при помощи колышков и верёвки делают разметку периметра веранды. Далее намечают места установки свай и в них выкапывают небольшие лунки для удобства вкручивания.

Как вкрутить винтовые сваи

Порядок работ для установки винтовых свай следующий:

1. Стержневую трубу вставляют лопастью в лунку и вкручивают воротом. Лучше всего, когда данную процедуру делают два человека. В начале вкручивания требуется постоянно проверять вертикальное положение свай отвесом и поправлять его, если необходимо. При наличии небольшого отклонения, сваи обрезают, ровняя концы по уровню. На поверхности обычно оставляют 20–30 см трубы (зависит от высоты цоколя).
2. Когда все сваи устанавливают на нужную глубину, то при помощи гидроуровня на надземных концах делают отметки для ростверка.
3. Стержни обрезают угловой шлифовальной машинкой на помеченном уровне.
4. В свайные полости заливают бетон и тут же трамбуют уплотнителем.
5. В середину цементной смеси вставляют стальной стержень (это нужно для веранды с ростверком из дерева). Затем к нему крепят нижний венцовый брус.
6. Трубу закрывают оголовком и приваривают его.
7. Сверху крепят гидроизоляцию.

При определении параметров веранды, примыкающей к стене дома, проводят черту. При её нанесении учитывают толщину пиломатериалов, которые укладывают сверху.

Монтаж ростверка и пола

Вдоль границ пристройки по сваям прокладывают венцовый брус. Если веранда значительных размеров, то балки забивают и внутри периметра с последующей обвязкой. Там же, при помощи уголка и шурупов, крепят лаги с промежутком в 50–60 см по периметру конструкции. Внизу можно сделать цоколь из сайдинга или плит. Затем устанавливают в углах вертикальные стойки, к которым будет крепиться навес или крыша. Поперёк лаг делают настил пола из досок. Пустоты между ними рекомендуется заполнить гравием.

В последнюю очередь устанавливают ограждение веранды

Её фундамент может незначительно оседать, поэтому конструкция должны быть самостоятельной. Между верандой и стеной делают зазор в 2-3 см, который заполняют утеплителями (например, минеральной ватой). Фундамент из винтовых свай для веранды частного дома можно установить самостоятельно, без проведения земельных работ и ожидания застывания бетона. Это значительно сокращает время и финансы на возведение пристройки.

Вариант #1. Терраса, мощенная клинкером

Данный вариант террасы сооружается на песчаной утрамбованной подушке, на уровне земли. Клинкерная плитка, из которой выкладывается настил, позволяет формировать кривые, изогнутые линии площадки. Чтобы четко обозначить границы террасы, по ее периметру устанавливают ограждения. Например, небольшие деревянные столбики, пропитанные антисептиками.

Работы выполняют следующим образом:

1. Расчищают грунт в месте устройства мощеной террасы. Убирают камни, коряги, удаляют верхний слой грунта, толщиной 20 см.

2. В полученную выемку засыпают песок, слоем 15 см.

3. По намеченной границе площади выкапывают траншею с размерами 70х70 см (глубина, ширина). На дно траншеи насыпают слой гравия или песка, высотой 15-20 см. Он необходим для лучшего отвода воды в месте установки ограждающих столбиков.

4. В траншею, на дренажный слой, устанавливают два ряда деревянных столбиков (по внутренней и внешней стороне). Их вертикальность контролируют строительным уровнем. Столбики, установленные по торцам ограждения, скрепляют саморезами. Такое решение обеспечивает более прочное сцепление элементов конструкции, не позволяет им смещаться и вываливаться из ряда.

Ограждение имеет вид замкнутого «кармана», который в дальнейшем будет использоваться в качестве клумбы, обрамляющей террасу. Если устройство клумбы не входит в ваши планы, то бордюр можно выполнить в один ряд, установив в траншею кирпичи, готовые пластиковые ограждения и т.п.

5. Чтобы не допустить вымывание грунта из будущей клумбы, внутрь ограждающего «кармана» укладывают слой рубероида, заводя его на стенки столбиков. Рубероид укладывают на высоту планируемого уровня засыпки грунтом. В нескольких точках гидроизоляционный слой закрепляют на стенках столбиков саморезами или гвоздями.

6. В землю, от стены дома до ограждения, вбивают колышки с шагом 3 м и натягивают на них шнуры с уклоном 2-3 см на 1 п.м. Таким образом намечается уровень песчаной засыпки, которая обязательно должна образовывать уклон для стока дождевой воды с площадки террасы.

7. Песчаную засыпку утрамбовывают и разравнивают по уровню натянутых шнуров, досыпая, при необходимости, недостающее количество песка.

8. Начинают монтаж клинкерной плитки. Каждую плитку укладывают на песчаный слой, плотно прижимают и постукивают по поверхности резиновым молотком.

9. Оставшиеся свободные участки, между мощением и ограждением, засыпают крупным декоративным гравием.

10. Швы между плиткой заполняют мелким песком с помощью жесткой щетки.

11. Излишки песка на поверхности смывают струей воды из-под шланга. Напор должен быть небольшим, чтобы песок не вымылся из швов.

12. Чтобы дождевая влага смогла беспрепятственно стекать с мощеной площадки, выполняют дренаж. Для этого вдоль столбиков ограждения выкладывают с уклоном дренажную трубу с прорезями, обернутую в джутовое полотно (чтобы в прорези не попадал мусор и грунт). Для маскировки поверхность трубы засыпают гравием.

Конец уложенной дренажной трубы соединяют с трубой ливневой канализации. Через тройник сюда же подсоединяют отвод водостока. В нужное место устанавливают водосточный желоб с решеткой.

Особенности возведения стен веранд и их соединений с основным зданием

Особые технологии соединения стен в процессе пристройки веранды к дому, зачастую, актуальны лишь для закрытых веранд. Ведь их целью является создание цельного сооружения, не только в вопросах неразрывности теплового контура, но и в отношении единства его внешней эстетической композиции. При этом способы стыковки стеновых конструкций должны учитывать то, что как бы ни хотелось получить механическую монолитность их сопряжений, добиться этого на практике практически невозможно.

Пристройка стен тяжелых веранд

Технология соединения пристройки и основного здания зависит от того, какая строительная продукция применялась для их возведения. Так, если для стен веранды выбираются штучные материалы (кирпич, любые типы блоков), то их разновидность должна соответствовать материалам стеновой кладки дома. В этом случае хорошо работает скользящее сопряжение способом «шип-паз». Его получают следующим образом:

• в месте пристыковки пристройки на всю высоту её стены в стене дома выбирается вертикальный паз (штраба) на глубину 0,5 кирпича;
• выполняя кладку стены веранды, из неё в каждом ряду выпускают кирпичи, вставляемые на сухую (без раствора) в штрабу;
• после завершения процесса основной усадки зазоры в соединениях заполняются эластичными герметиками, затем, прикрываются с внутренней и внешней стороны накладными отделочными элементами. Заполнение щелей в скользящих узлах монтажной пеной допускается только в том случае, если ожидается незначительное движение конструкций. Например, если строительство ведется на каменистых грунтах, при этом фундаменты сооружений имеют жесткую сцепку.

Пристройка стен легких веранд

Пристроить веранду к дому можно и с использованием легких конструкционных элементов, например, типа пластиковых или алюминиевых стеклопакетов. Под ними, в качестве несущего основания, для многих проектов террас будет достаточно опорных столбов без жесткого соединения с фундаментом дома.

В этом случае легкие ограждающие конструкции крепятся только к несущему каркасу веранды. Если же их закрепить на стене дома, то результатом неравномерной усадки пристройки может стать перекос рам заполнений проемов и разрушение их стеклопакетов.

Однако, учитывая, что вес такой веранды значительно меньше, чем у построенной из кирпича, деформации грунта могут оказаться не столь существенными. Поэтому в ряде случаев грамотно обустроенный ленточный фундамент, жестко соединенный с фундаментом дома, позволит избежать неравномерных просадок. Такие конструктивные решения позволяют осуществлять крепление ограждений из легких рам к стене основного сооружения с использованием анкерных элементов или закладных деталей.

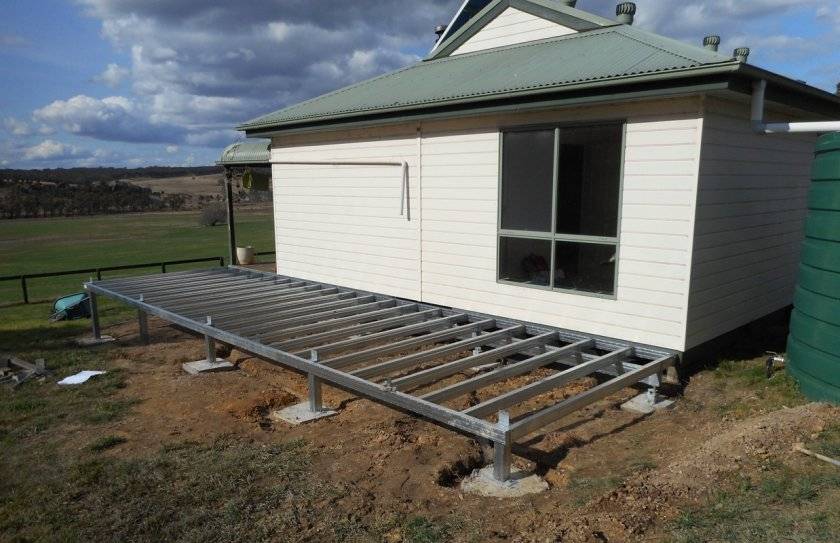

Терраса на винтовых сваях

Самым универсальным решением данной задачи является терраса на сваях. В интовые сваи микшируют перепады уровней ландшафта, они могут быть не одинаковой высоты и если все правильно сделать, то погнать плоскость можно идеально.

Плоскость на вертикальных опорах может простоять не один десяток лет, выдерживая даже очень большие нагрузки. Главное сделать правильный расчет, требуется подобрать нужный диаметр сваи, причем в разных метах террасы можно ставить сваи различного калибра. Возможна также комбинация разных опор, потому что нагрузка может распределяться неравномерно из-за разных уровней.

Преимущество свайного фундамента для постройки терраса к дому на сваях :

Универсальность и как следствие широта применения. Свая может «работать» в самых экстремальных рельефах.

С точки зрения экономии свая под террасу представляется идеальным вариантом. Расходы на сваи ощутимо ниже расходов, которые требуются на заливку – ленточного.

Если покупать сваи, то следует обратить внимание на то, что фактура, из которого они сделаны, всегда сертифицируется, что гарантирует качество и устойчивость постройки на многие десятилетия. Не рекомендуется экономить, покупая сваи, сделанные не понятно из какого материала. Предварительно согласовав все размеры, покупать сваи лучше всего у проверенных компаний, обладающих хорошим реноме, они обязательно должны давать гарантию на свою продукцию и предоставлять сертификаты

У фирм, которые давно работают, бывают ощутимые скидки, и цена не высокая. Сколько стоит материал, лучше предварительно спросить у менеджеров

Предварительно согласовав все размеры, покупать сваи лучше всего у проверенных компаний, обладающих хорошим реноме, они обязательно должны давать гарантию на свою продукцию и предоставлять сертификаты. У фирм, которые давно работают, бывают ощутимые скидки, и цена не высокая. Сколько стоит материал, лучше предварительно спросить у менеджеров.

При строительстве террасы ее не требуется жестко привязывать к главной конструкции дома, Оба объекта не равны по тяжести и соответственно у каждого существует свой коэффициент усадки.

Не позволительно также списывать со счетов воздействие грунтовых вод, он может быть неравномерно, соответственно и усадка у коттеджа и террасы будет разной. Чтобы ставить винтовые сваи для террасы надо понять грунт, как он будет себя вести. Если не учитывать все эти показатели, строение через пару лет может попросту «поплыть», будут наблюдаться деформации каркаса.

Фундамент под террасу посредством свай

Свая полая внутри, практикуется во внутрь заливать цементный раствор, отчего она становится еще крепче. Все металлическиепов ерхности обрабатываются антикором. Сваи способны поставить даже несведущие в строительстве люди. Можно также заказать работы под ключ, как это делают в Московской области, стоимость работ можно узнать во Всемирной Сети, заказат ь бригаду после необходимых согласований.
