Трехфазные электрические цепи
Трехфазная цепь в рабочем режиме
Среди электрических цепей распространены как однофазные, так и многофазные системы. Каждая часть многофазной цепи характеризуется одинаковым значением тока и называется фазой. Электротехника различает два понятия этого термина. Первое – непосредственная составляющая трехфазной системы. Второе – величина, изменяющаяся синусоидально.
Трехфазная цепь – это одна из многофазных систем переменного тока, где действуют синусоидальные ЭДС (электродвижущая сила) одинаковой частоты, которые сдвинуты во времени относительно друг друга на определенный фазовый угол. Она образована обмотками трехфазного генератора, тремя приемниками электроэнергии и соединительными проводами.
Такие цепи служат для обеспечения генерации электрической энергии, для ее передачи, распределения, и имеет следующие преимущества:
- экономичность выработки и транспортировки электроэнергии в сравнении с однофазной системой;
- простое генерирование магнитного поля, которое необходимо для работы трехфазного асинхронного электродвигателя;
- одна и та же генераторная установка выдает два эксплуатационных напряжения – линейное и фазное.
Функции различных частей цепи
Каждый элемент электрической цепи выполняет свои специфические функции.
Источник тока снабжает энергией приемники тока – потребители.
Соединительные провода доставляют энергию от источника к потребителям.
Всевозможные кнопки, выключатели, рубильники, применяют в нужные моменты времени для подключения потребителей к источнику тока, а, так же, их отключения от источника.
Рис. 4. Каждый элемент электрической цепи выполняет определенные функции
Поэтому любая замкнутая цепь состоит из элементов, способных проводить электрический ток — проводников.
Если разомкнуть (разорвать) цепь в какой-либо ее части, то электрический ток перестанет по ней протекать. Разрывают цепь в нужные моменты времени с помощью всевозможных выключателей.
Рис. 5. Если цепь разомкнуть, ток прекратится
Энергия электромагнитного поля
Опыт показывает, что в контуре из двух электроламп, соленоида и реостата при отключении источника тока еще некоторое время течет электрический ток, причем сила тока со временем уменьшается от некоторого начального значения до нуля.
Одновременно с током, как известно, исчезает и магнитное поле тока. Так как никаких других источников энергии, которые поддерживали бы электрический ток в контуре, нет, то остается предположить, что энергией обладает само магнитное поле. Найдем начальную энергию W магнитного поля, считая, что она расходуется на индуцирование э. д. с. и тока самоиндукции в контуре, когда магнитный поток убывает от некоторого начального значения до нуля.
Бесконечно малое изменение энергии поля равно элементарной работе тока в контуре:
Но э. д. с. самоиндукции , а сила тока i=dQ/dt. Отсюда
dW = – Lidi
Знак минус указывает, что энергия поля уменьшается. Интегрируя это выражение, находим
где
-потокосцепление;
– индуктивность или коэффициент пропорциональности между током и потокосцеплением;
– ток через катушку.
Потокосцеплением самоиндукции y цепи называется сумма произведений магнитных потоков, обусловленных только током в этой цепи, на число витков, с которыми они сцеплены.
Если все витки пронизываются одним и тем же магнитным потоком Ф, то потокосцепление равно произведению магнитного потока на число витков y=Фw, а w = nI, где I-длина соленоида, n – густота обмотки.
В СИ потокосцепление измеряется в веберах, индуктивность – в генри.
Генри – это индуктивность соленоида, в котором при силе тока 1 А создается магнитный поток 1 Вб.
Зависимость потокосцепления от тока может быть постоянной (линейная зависимость) или нелинейной.
При изменении тока изменяется потокосцепление и в катушке наводится ЭДС самоиндукции:
Знак минус показывает, что ЭДС противодействует изменению тока в цепи.
Напряжение и мощность индуктивности равны:
Мощность может быть как положительной (при намагничивании), так и отрицательной (при размагничивании).
При нарастании тока , направления тока и напряжения совпадают, в индуктивности запасается энергия магнитного поля.
При убывании тока , направления тока и напряжения не совпадают, энергия магнитного поля в индуктивности убывает, возвращается обратно к источнику.
Явление самоиндукции можно наблюдать на опыте, собрав цепь с источником постоянного тока и двумя параллельными ветвями (смотри рисунок выше). Одна ветвь состоит из электролампы Л1 и реостата R, другая – из такой же электролампы Л2 и соленоида. С помощью реостата в обеих ветвях устанавливают одинаковую силу постоянного тока. После включения рубильника видно, что лампа Л2 начинает светиться позже, чем лампа Л1. Это объясняется тем, что в соленоиде индуцируется э. д. с. самоиндукции, препятствующая некоторое время нарастанию силы тока. У разных соленоидов время нарастания силы тока оказывается различным, так как вокруг каждого из них создаются разной величины магнитные потоки, которые индуцируют различные э. д. с. самоиндукции.
Расчет электрических цепей
Рассчитать цепь – значит найти все токи в ней. Существуют разные методы расчета электрических цепей: законы Кирхгофа, метод контурных токов, метод узловых потенциалов и другие. Рассмотрим применение метода контурных токов на примере конкретной цепи.

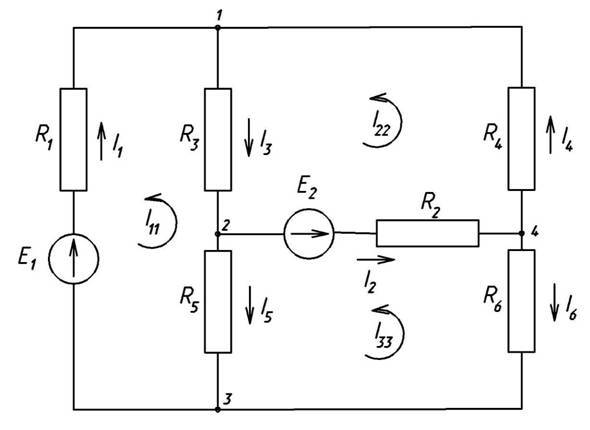

Сначала выделим контуры и обозначим ток в них. Направление тока можно выбирать произвольно. В нашем случае – по часовой стрелке. Затем для каждого контура составим уравнения по 2 закону Кирхгофа. Уравнения составляются так: Ток контура умножается на сопротивление контура, к полученному выражению добавляются произведения тока других контуров и общих сопротивлений этих контуров. Для нашей схемы:
Полученная система решается с подставкой исходных данных задачи. Токи в ветвях исходной цепи находим как алгебраическую сумму контурных токов
Какую бы цепь Вам ни понадобилось рассчитать, наши специалисты всегда помогут справится с заданиями. Мы найдем все токи по правилу Кирхгофа и решим любой пример на переходные процессы в электрических цепях. Получайте удовольствие от учебы вместе с нами!
Принцип действия
Каждая маркировка источников тока определяет принцип его действия. В стандартной ситуации выработка энергии производится посредством взаимодействия составляющих частей, а именно:
- Механический тип. В результате взаимодействия деталей механизма, возникает трение. Благодаря такому явлению, возникает статическое электричество, преобразуемое в ток.
- Механические конструкции работают посредством образования последовательно движущихся заряженных частиц. Явление возникает благодаря взаимодействию химического элемента с электролитом. Заряженные частицы покидают структуру кристаллической решётки металла, входя в состав проводящей жидкости.
- Солнечные батареи (световые источники) работают за счет выбивания заряженных частиц из диэлектрической (кремниевой) основы под воздействием светового потока. Благодаря этому возникает постоянное напряжение.
- Тепловые. Как правило, это 2 последовательно соединенных металлических основания. Одна часть нагревается, а вторая остается охлажденной. При изменении температурного режима возникает разница температур, в результате чего происходит движение заряженных частиц.
Вам это будет интересно Опасность напряжения шага
1.1. Основные пояснения и термины
Электротехника
–
это область науки и техники, изучающая электрические и магнитные явления и их использование в практических целях получения, преобразования, передачи и потребления электрической энергии.
Электроника
–
это область науки и техники, изучающая электрические и магнитные явления и их использование в практических целях получения, преобразования, передачи и потребления информации.
Каждая наука имеет свою терминологию. Запомним термины, понятия электротехники и электроники.
Электрическая цепь
–
это совокупность устройств, предназначенных для производства, передачи, преобразования и использования электрического тока.
Все электротехнические устройства по назначению, принципу действия и конструктивному оформлению можно разделить на три большие группы.
Источники энергии, т.е. устройства, вырабатывающие электрический ток (генераторы, термоэлементы, фотоэлементы, химические элементы).
Электродвижущая сила
–
электрическая разность потенциалов, создаваемая источником электрической энергии (электрохимическим элементом, механическим генератором, термоэлементом, фотоэлементом и пр.).
Приемники, или нагрузка, т.е. устройства, потребляющие электрический ток (электродвигатели, электролампы, электрические механизмы и т.д.).
Проводники, а также различная коммутационная аппаратура (выключатели, реле, контакторы и т.д.).
Направленное движение электрических зарядов называют электрическим током. Электрический ток может возникать в замкнутой электрической цепи. Электрический ток, направление и величина которого неизменны, называют постоянным током и обозначают прописной буквой I.
Электрический ток, величина и направление которого не остаются постоянными, называется переменным током. Значение переменного тока в рассматриваемый момент времени называют мгновенным и обозначают строчной буквой i.
Для работы электрической цепи необходимо наличие источников энергии. В любом источнике за счет сторонних сил неэлектрического происхождения создается электродвижущая сила. На зажимах источника возникает разность потенциалов или напряжение, под воздействием которого во внешней, присоединенной к источнику части цепи, возникает электрический ток.
Различают активные и пассивные цепи, участки и элементы цепей. Активными называют электрические цепи, содержащие источники энергии, пассивными – электрические цепи, не содержащие источников энергии.
Линейная электрическая цепь
–
это такая цепь, в которой ни один параметр цепи не зависит от величины или направления тока, или напряжения.
Нелинейная электрическая цепь
–
это такая электрическая цепь, которая содержит хотя бы один нелинейный элемент. Параметры нелинейных элементов зависят от величины или направления тока, или напряжения.
Электрическая схема
–
это графическое изображение электрической цепи, включающее в себя условные обозначения устройств и показывающее соединение этих устройств. На рис. 1.1 изображена электрическая схема цепи, состоящей из источника энергии, электроламп 1 и 2, электродвигателя 3.
Рис. 1.1
Для облегчения анализа электрическую цепь заменяют схемой замещения.
Схема замещения
–
это графическое изображение электрической цепи с помощью идеальных элементов, параметрами которых являются параметры замещаемых элементов.
На рисунке 1.2 показана схема замещения.
Рис. 1.2
Условные обозначения источников электрической энергии и элементов цепей
| Условное обозначение | Элемент |
| Идеальный источник ЭДС Е – электродвижущая сила, Е = const Ro = 0 – внутреннее сопротивление | |
| Идеальный источник тока I = const Rвн- внутреннее сопротивление источника тока, Rвн>>Rнаг | |
| Активное сопротивление R = const | |
| Индуктивность L = const | |
| Емкость С = const |
К химическим источникам тока относят гальванические элементы и аккумуляторы. В них заряды переносятся в результате химических реакций. При этом в гальваническом элементе реагенты расходуются необратимо, а в аккумуляторе они могут восстанавливаться путем пропускания через аккумулятор электрического тока противоположного направления от других источников.
Источники электрической энергии относятся к группе активных элементов электротехнических устройств. Если Rо=0 и электродвижущая сила (ЭДС) Е=const, то источник называется идеальным. Аккумуляторная батарея по своим параметрам близка к идеальному источнику ЭДС.
К группе пассивных элементов относятся: активное сопротивление R, индуктивность L и емкость С.
В электротехнических устройствах одновременно протекают три энергетических процесса:
1 В активном сопротивлении в соответствии с законом Джоуля – Ленца происходит преобразование электрической энергии в тепло.
Мощность, по определению равна отношению работы к промежутку времени, за который эта работа совершается. Следовательно, мощность тока для участка цепи
p = A/t = ui
Полная мощность, вырабатываемая генератором, равна
где R- полное сопротивление замкнутой цепи, называемое омическим или активным;
Р, I – мощность и ток в цепи постоянного тока.
р, i, и – мгновенные значения активной мощности, тока и напряжения в цепи переменного тока,
g – активная проводимость или величина, обратная сопротивлению g=1/R измеряется в сименсах (См).
В соответствии с законом сохранения энергии работа есть мера изменения различных видов энергии. Так, в электродвигателе за счет работы тока возникает механическая энергия, протекают химические реакции и т. д. На резисторах происходит необратимое преобразование энергии электрического тока во внутреннюю энергию проводника.
Если в проводнике под действием тока не происходит химических реакций, то температура проводника должна измениться. Изменение внутренней энергии проводника (количество теплоты) Q равно работе А, которую совершает суммарное поле при перемещении зарядов:
Q = А = uit
Воспользовавшись законом Ома, получим два эквивалентных выражения:
Это и есть закон Джоуля – Ленца.
Если нужно сравнить два резистора по характеру тепловых процессов, происходящих в них, то нужно предварительно выяснить: протекает ли по ним одинаковый ток или они находятся под одинаковым напряжением?
Если по двум резисторам протекают одинаковые токи, то согласно формуле за одно и то же время больше возрастает внутренняя энергия резистора с большим сопротивлением. С таким случаем мы встречаемся, например, в цепи с последовательным соединением резисторов. Последнее обстоятельство следует учитывать при включении в сеть нагрузки (электроплиток, утюгов, электродвигателей и т. д.). Сопротивление подводящих проводов при этом должно быть значительно меньше, чем сопротивление нагрузки. При несоблюдении этого условия в проводах выделится большое количество теплоты, что может привести к их загоранию.
Если же оба резистора находятся под одинаковым напряжением, то согласно формуле быстрее будет нагреваться резистор с меньшим сопротивлением. Такой эффект, в частности, наблюдают при параллельном соединении резисторов.
Термин “сопротивление” применяется для условного обозначения элемента электрической цепи и для количественной оценки величины R.
Сопротивление измеряется в омах (Ом). 1 Ом – это сопротивление проводника, сила тока в котором равна 1 А, если на концах его поддерживается разность потенциалов 1 В:
1 Ом = 1 В/1 А
Электрическое сопротивление R материалов с изменением температуры меняется. Сопротивление металлических проводников линейно возрастает с температурой. У полупроводников и электролитов с увеличением температуры удельное сопротивление уменьшается, причем нелинейно.
Для сравнения проводников по степени зависимости их сопротивления от температуры t вводится величина a, называемая температурным коэффициентом сопротивления. Отсюда
Для практических расчетов в электрических цепях величину R можно принимать постоянной. В этом случае зависимость напряжения на сопротивлении R от силы тока (вольт-амперная характеристика) будет называться линейной. Электрические цепи, в которые включены постоянные по величине сопротивления, также будут линейными.
Из каких элементов состоит электрическая цепь
Новички нередко задаются вопросом, из каких важных элементов состоит электрическая цепь. Такими составляющими являются:
- Источник тока,
- Нагрузка,
- Проводник.
В состав могут в том числе входить такие элементы, как устройства коммутации, а также приборы защиты.
Условные обозначения электроустройств
Для возникновения тока, необходимо соединить две точки, одна из которых имеет избыток электронов по сравнению с другой. Другими словами, необходимо создать разность потенциалов между этими двумя точками. Как раз для получения разности потенциалов в цепи применяется источник тока.
Важно! Нагрузкой считается любой потребитель электрической энергии. Этот фактор оказывает сопротивление электрическому току и от величины сопротивления нагрузки зависит величина тока. Ток от источника энергии к нагрузке течёт по проводникам
В качестве кабеля можно использовать материалы с наименьшим сопротивлением (медь, серебро, золото)
Ток от источника энергии к нагрузке течёт по проводникам. В качестве кабеля можно использовать материалы с наименьшим сопротивлением (медь, серебро, золото).
Схемы электрических цепей
Элементы электрических цепей соединяются в схемы разными способами. Для каждой из схем существуют определенные закономерности, которые сформулированы и установлены учеными Омом и Кирхгофом.
Соединение потребителей в электрических цепях может быть трех видов:
- Последовательное соединение. В таком случае с увеличением количества потребителей происходит увеличение общего сопротивления электрической цепи. Из этого следует, что значение общего сопротивления состоит из суммы сопротивлений подключенной нагрузки. Поскольку во всех участках электрической цепи протекает одинаковый ток, то на каждый отдельный элемент распределяется только часть общего напряжения. Если какое-то устройство или прибор останавливает свою работу, то происходит разрыв электрической цепи. Иными словами, если из строя выйдет хотя бы одна лампочка, остальные тоже не будут работать (например, елочная гирлянда). Но в последовательную цепь можно включить огромное количество элементов, каждый из которых рассчитан на меньшее напряжение.
- Параллельное соединение. При такой схеме к двум точкам электрической цепи подключается несколько потребителей. На каждом участке напряжение будет приравниваться тому напряжению, которое приложено к каждой узловой точке. Данная схема позволяет увидеть возможность протекания электрического тока различными путями. Ток, который протекает у места разветвления, дальше проходит по двум нагрузкам, что имеют определенное сопротивление. В результате этого он приравнивается сумме токов, которые расходятся от данной точки. Происходит снижение сопротивления с увеличением ее общей проходимости. Благодаря соединению обеспечивается независимая работа потребителей. Если из строя выйдет один из них, то остальные потребители будут работать слаженно, поскольку цепь не разрывается.
- Комбинированное соединение. Большинство приборов на практике включаются в электрическую цепь сразу двумя способами (параллельно и последовательно). Поэтому подобные соединения носят название комбинированные. Например, вся защитная аппаратура соединяется последовательно, тем самым, обеспечивая разрыв цепи. Лампочки и розетки, всегда включаются параллельно, исключая взаимодействие между собой. Частое использование комбинированного соединения вызвано различным энергопотреблением. Их сопротивления при постоянном напряжении будут отличаться между собой. Комбинированное соединение позволяет распределить нагрузку на линиях и предотвратить перегрузку.
Электрическая цепь, которая изображена графически при помощи знаков и символов, носит название «электрическая схема».
Она представлена в виде идеализированной цепи, которая является расчетной моделью реальной электрической цепи. Иногда она называется эквивалентной схемой замещения. По возможности данная схема должна отражать реальные процессы, что происходят в действительности. Каждый реальный элемент цепи при расчетах заменяется элементами схемы.
В цепях постоянного электрического тока используются два элемента: резистивный элемент с сопротивлением $R$ и источник энергии с внутренним сопротивлением $r_0$. Под внутренним сопротивлением генератора понимается сопротивление всех его внутренних элементов электрическому току.
Сопротивление приемника $R$ может охарактеризовать потребление электрической энергии, иными словами, превращение электроэнергии в другие виды энергии с выделением мощности:
$P = l^2 R$

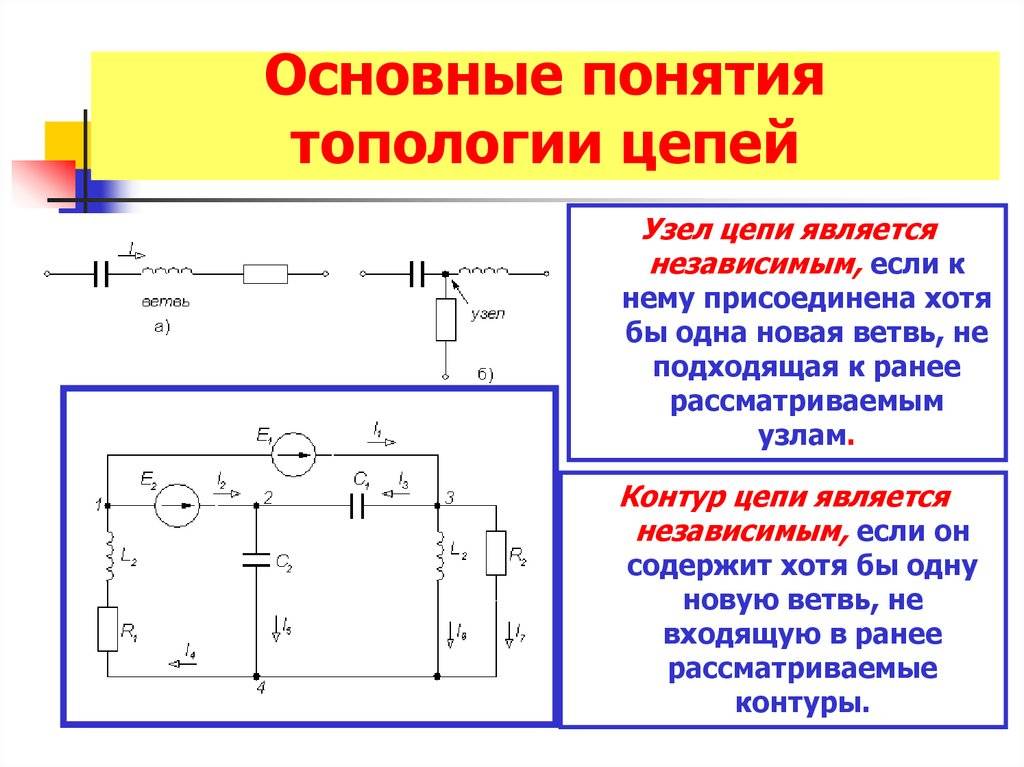

Для того чтобы провести анализ электрической цепи важно выделить несколько понятий: ветвь, узел, контур. Ветвь – это участок цепи, который образуется элементами, что соединены последовательно, и характеризуется собственными значениями электрического тока в определенный момент. Ветвь – это участок цепи, который образуется элементами, что соединены последовательно, и характеризуется собственными значениями электрического тока в определенный момент
Ветвь – это участок цепи, который образуется элементами, что соединены последовательно, и характеризуется собственными значениями электрического тока в определенный момент.
Узлом является точка соединения нескольких ветвей. Если в месте пересечения на электрической схеме отображается точка, то на этом месте существует электрическое соединение двух линий. В противном случае узла нет.
Контур – это замкнутая часть электрической цепи, которая состоит из нескольких узлов и ветвей.
Заземление любой точки схемы говорит о том, что потенциал данной точки приравнивается нулю.
Что такое электрические цепи
Электрической цепью называют совокупность устройств, необходимых для прохождения по ним электрического тока
Электрическая цепь – это комплекс различных элементов, соединенных между собой. Она предназначена для протекания электрического тока, где происходят переходные процессы. Движение электронов обеспечивается наличием разности потенциалов и может быть описано при помощи таких терминов, как напряжение и сила тока.
Внутренняя цепь обеспечивается подключением напряжения, как источника питания. Остальные элементы образуют внешнюю сеть. Для движения зарядов в источнике питания поля потребуется приложение сторонней силы. Это может быть обмотка генератора, трансформатора или гальванический источник.
Чтобы такая система правильно функционировала, ее контур должен быть замкнутый, иначе ток протекать не будет. Это обязательное условие для согласованной работы всех устройств. Не всякий контур может быть электрической цепью. Например, линии заземления или защиты не являются таковыми, поскольку в обычном режиме по ним не проходит ток. Назвать их электрическими можно по принципу действия. В аварийной ситуации по ним проходит ток, а контур замыкается, уходя в грунт.
Расчёт электрических цепей с помощью законов Кирхгофа
Существует несколько методов расчёта электрических цепей, которые различаются между собой параметрами, которые необходимо найти, а так же количеством необходимых расчётов.
Вначале я расскажу, как произвести расчёт цепи в общем виде, но в результате размеры вычислений будут неоправданно большими. Данный метод расчёта основан на законах Ома и Кирхгофа и используется при расчётах небольших цепей с малым количеством контуров. Для этого составляют систему уравнений из (q — 1) уравнений для узлов цепи и n уравнений для независимых контуров. Независимые контуры характеризуются тем, что при составлении уравнений для каждого нового контура входит хотя бы одна новая ветвь, не вошедшая в предыдущий контур. Таким образом, количество уравнений в системе уравнений по данному методу расчёта цепи будет определяться следующим выражением

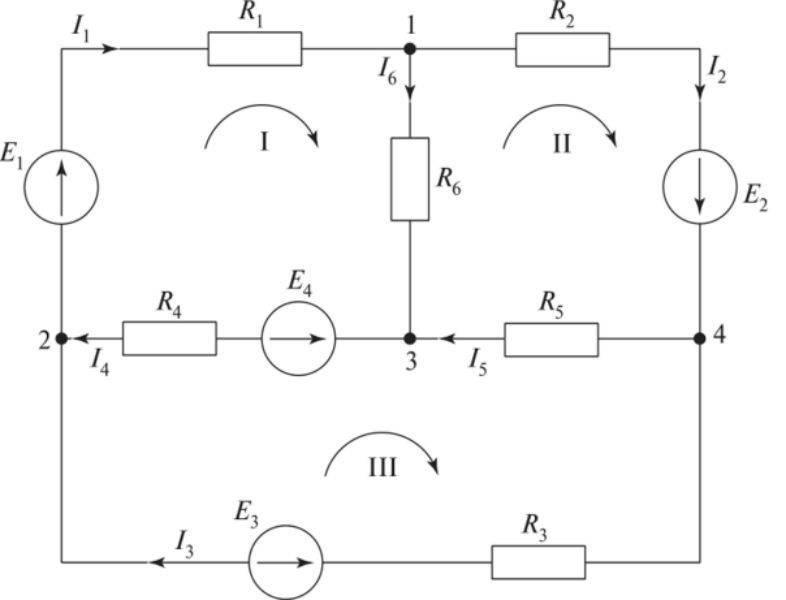

В качестве примера рассчитаем электрическую цепь, приведённую на рисунке ниже
Пример электрической цепи для расчёта по законам Ома и Кирхгофа.
В качестве примера возьмём следующие параметры схемы: E1 = 50 B, E2 = 30 B, R1 = R3 = 10 Ом, R2 = R5 = 20 Ом, R4 = 25 Ом.
Составим уравнение по первому закону Кирхгофа. Так как узла у нас два, то выберем узел А и составим для него уравнение. Я выбрал условно, что токи I1 и I2 втекают в узел, а I3 – вытекает, тогда уравнение будет иметь вид
Составим недостающие уравнения по второму закону Кирхгофа. В схеме у нас два независимых контура: E1R1R2R4E2R3 и E2R4R5, поэтому выбирая произвольное направление контуров составим недостающие два уравнения. Я выбрал обход по ходу часовой стрелке, поэтому уравнения имеют вид
Таким образом, получившаяся система уравнений будет иметь следующий вид
Решив данную систему, получим следующие результаты: I1 ≈ 0,564 А, I2 ≈ 0,103 А, I2 ≈ 0,667 А.
В результате решения системы уравнений по данному методу может оказаться, что токи получились отрицательными. Это значит, что действительное направление токов противоположно по направлению выбранному.
Классификация цепей
Электроцепи классифицируют по типу сложности: простые (неразветвленные) и сложные (разветвленные). Есть разделение на цепи постоянного тока и переменного, а также синусоидального и несинусоидального. Исходя из характера элементов, они бывают линейные и нелинейные. Линии переменного тока могут быть однофазными и трехфазными.
Разветвленные и неразветвленные
Во всех элементах неразветвленной цепи течет один и тот же ток. Простейшая разветвленная линия включает в себя три ветви и два узла. В каждой ветви течет свой ток. Ветвь определяют как участок цепи, который образован последовательно соединенными элементами, заключенными между двух узлов. Узел – это точка, в которой сходятся три ветви.
Линейные и нелинейные
Электрическая цепь, в которой потребители не зависят от значения напряжения и направления токов, а все компоненты линейные, называется линейной. К элементам такой цепи относятся зависимые и независимые источники токов и напряжений. В линейной сопротивление элемента не зависит от тока, например, электропечь.
В нелинейной, пассивные элементы зависят от значений направления токов и напряжения, имеют хотя бы один нелинейный элемент. Например, сопротивление лампы накаливания зависит от скачков напряжения и силы тока.
Сравнение с разностью потенциалов
Электродвижущая сила и разность потенциалов в цепи очень похожие физические величины, так как оба измеряются в вольтах и определяются работой по перемещению заряда. Одно из основных смысловых различий заключается в том, что э. д. с. (E) вызывается путём преобразования какой-либо энергии в электрическую, тогда как разность потенциалов (U) реализует электрическую энергию в другие виды. Другие различия выглядят так:
- E передаёт энергию всей цепи. U является мерой энергии между двумя точками на схеме.
- Е является причиной U, но не наоборот.
- Е индуцируется в электрическом, магнитном и гравитационном поле.
- Концепция э. д. с. применима только к электрическому полю, в то время как разность потенциалов применима к магнитным, гравитационным и электрическим полям.
Вам это будет интересно Подключение проходного выключателя света по схеме
Напряжение на клеммах источника питания, как правило, отличается от ЭДС источника. Это происходит из-за наличия внутреннего сопротивления источника (электролита и электродов, обмоток генератора). Связывающая разность потенциалов и ЭДС источника тока формула выглядит как U=E-Ir. В этом выражении:
- U — напряжение на клеммах источника;
- r — внутреннее сопротивление источника;
- I — ток в цепи.
Из этой формулы электродвижущей силы следует, что э. д. с. равна напряжению когда ток в цепи не течёт. Идеальный источник ЭДС создаёт разность потенциалов независимо от нагрузки (протекающего тока) и не обладает внутренним сопротивлением.
Элементы цепи
Электрическая цепь содержит в себе такие составляющие, как источники энергии, потребители, а также соединяющие их провода.
Существуют дополнительные приборы цепи, например, выключатели, измерители тока и защитные аппараты.
Источниками энергии в схеме такой цепи выступают аккумуляторы, генераторы тока и гальванические элементы. Их еще называют
В приемниках электрической цепи электроэнергия преобразовывается в другой тип энергии. Таким оборудованием бывают двигатели, нагреватели, лампы и т. д.
Стоит отметить, что система может быть внешней и внутренней. Они отличаются наличием приемника. Открытая цепь имеет его в своем составе, а закрытая — только
Для чего рисуют точки на схемах
Чтобы обозначить соединение элементов на схемах, используют точки. Нарисованная точка указывает на наличие контакта между токоведущими проводниками (рис. 10).
Рис. 10. Ставьте точку там, где проводники соединяются
На следующем рисунке приведен пример использования точек на простых схемах, состоящих из батареек и лампочек. Рисунок 11а содержит соединение нескольких проводящих дорожек. Благодаря соединениям заряды во время протекания тока могут перемещаться из одного проводника в другой.
При построении электрических схем применяют различные способы соединения элементов, наиболее распространенные — последовательное и параллельное соединение, а так же, смешанное.
Рис. 11. А) – две лампы подключены к общему источнику тока. Б) – каждая лампа подключена с своему собственному источнику, проводники не соединяются
А на рисунке 11б представлено пересечение изолированных проводников. Соединений между такими проводниками нет и, ток из одного проводника во второй проводник проникать не будет.
Составные части
Любая электрическая цепь имеет следующие базовые элементы: источник тока, потребители тока, соединительные провода. Потребители тока могут состоять из более мелких элементов второго уровня, каждый из которых имеет свое наименование, функцию и параметры.
Для удобства электрические цепи изображают в виде графических схем, в которых используются общепринятые условные символы различных элементов. Обозначения элементов электрических цепей имеют интернациональный характер, классифицированы и систематизированы.
Рис. 1. Обозначения базовых элементов электрических схем:.
Обозначения элементов на схеме
Прежде чем приступить к монтажу оборудования необходимо изучить нормативные сопровождающие документы. Схема позволяет донести до пользователя полную характеристику изделия с помощью буквенных и графических обозначений, занесенных в единый реестр конструкторской документации.
К чертежу прилагаются дополнительные документы. Их перечень может быть указан в алфавитном порядке с цифровой сортировкой на самом чертеже, либо отдельным листом. Классифицируют десять видов схем, в электротехнике обычно используют три основные схемы.
- Функциональная имеет минимальную детализацию. Основные функции узлов изображают прямоугольником с буквенными обозначениями.

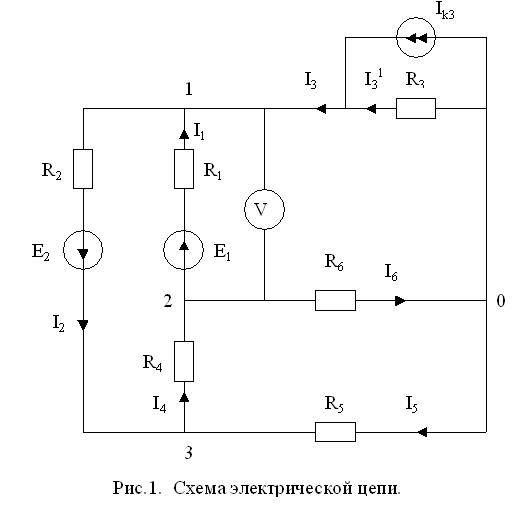

- Принципиальная схема подробно отображает конструкцию использованных элементов, а также их связи и контакты. Необходимые параметры могут быть отображены непосредственно на схеме или в отдельном документе. Если указана только часть установки, это однолинейная схема, когда указаны все элементы – полная.
- В монтажной электрической схеме используют позиционные обозначения элементов, их месторасположение, способ монтажа и очередность.
Для чтения электросхем нужно знать условные графические обозначения. Провода, которые соединяют элементы, изображаются линиями. Сплошная линия – это общее обозначение проводки. Над ней могут быть указаны данные о способе прокладки, материале, напряжении, токе. Для однолинейной схемы группа проводников изображается пунктирной линией. В начале и в конце указывают маркировку провода и место его подключения.
Выключатель на схеме выглядит как кружок с наклоненной вправо чертой. По виду и количеству черточек определяют параметры устройства.
Кроме основных чертежей есть схемы замещения.
Выводы
- Простейшая электрическая цепь содержит источник тока, соединительные провода, приемники тока и ключ.
- Источник тока снабжает цепь энергией. Эта энергия к приемникам поступает по соединительным проводам. А выключатели используют для подключения и отключения приемников от источника.
- Чтобы по электрической цепи циркулировал ток, эта цепь должна быть замкнутой.
- На электрических схемах указывают, как соединяются между собой всевозможные элементы, включаемые в цепь.
- Умение составлять на бумаге электрические схемы избавляет от коротких замыканий и выхода из строя различных звеньев цепи.
- Обозначение каждого элемента цепи стандартизировали. Рядом с графическим символом указывают буквенно-цифровые обозначения. Для одинаковых элементов вводят цифровую нумерацию.
- Графические обозначения некоторых элементов в Японии и Северной Америке отличаются от принятых в Европе.
- Элемент цепи можно передвигать по схеме вдоль соединительного проводника, если это не изменяет соединения элемента. Благодаря этому, одну и ту же схему можно нарисовать по-разному.
- Нарисованная на схеме точка указывает на наличие контакта между проводниками.
