Электрические орехи для соединения проводов — назначение и виды

Соединение проводов зажимами типа «орех»

Ответвительный зажим (или на профессиональном сленге «орех») довольно распространенный тип соединения проводов, когда необходимо сделать ответвление от магистральной жилы без ее разрыва. В этой статье я расскажу, где в основном применяются такие «орешки», а также какие преимущества и недостатки присущи такому типу соединения. Итак, начнем.

Конструкция соединителя

Итак, давайте узнаем внутреннее устройство изделия и наконец, поймем, почему электрики его так называют. Внешняя оболочка представляет собой диэлектрический корпус, выполненный из поликарбоната, отогнув защелки и раскрыв корпус, мы увидим «сердцевину» нашего орешка. «Ядром» орешка является конструкция из металлических пластин, соединяемых между собой болтами.

В обеих плашках вы можете увидеть специальные пазы, и именно в них укладываются зачищенные от изоляционного материала провода. Величина этих пазов напрямую связана с тем, на какое сечение рассчитан наш ответвительный сжим. Наиболее распространенные модели и сечения, на которые они рассчитаны, приведены в таблице:

yandex.ru

Такие сжимы используются в сетях электроснабжения до 660 Вольт включительно.

Как правильно соединять провода с помощью сжима

На самом деле технология использования «орешков предельно проста. Для этого разбираем сам зажим, зачищаем магистральную жилу от изоляции на длину нашей металлической пластины (больше зачищать просто не имеет смысла), также убираем изоляцию с другого провода.

А затем собираем конструкцию следующим образом:

Теперь осталось просто основательно затянуть болты, только не переусердствуйте (не сорвите резьбу). И обратно надеть корпус.

Плюсы и минусы такого соединения

Как и любое другое соединение сжим типа «орех» имеет как сильные, так и слабые стороны. Итак, к плюсам можно отнести следующие моменты:

Плюсы

1. Возможность соединения алюминиевого и медного проводников. Так как в конструкции сжима используется латунная разделительная пластина, то с помощью «орешка» можно соединять алюминиевые и медные провода. Эта разделительная пластина не позволит создать гальваническую пару, а значит, соединение не будет излишне нагреваться.

2. Выполнение ответвления без разрыва магистрального провода. Это главное достоинство такого типа соединения, ведь мы не разрываем проводник, чтобы выполнить ответвление, а всего лишь снимаем небольшой слой изоляции. И при этом получаем надежное и безопасное соединение, отвечающее всем правилам.

4. Дешевизна изделия. Это тоже является несомненным преимуществом.

К минусам же такого изделия можно отнести следующие моменты:

Минусы

1. Корпус ореха выполнен из диэлектрического материала со степенью защиты IP20, которая не гарантирует стопроцентной герметизации и поэтому внутрь такого соединения вполне может попасть и пыль и влага. Поэтому желательно использовать такой тип соединения в сухих помещениях с незначительным содержанием пыли.

2. Монтаж «ореха» может осуществляться только со снятым напряжением. Это тоже можно отнести к недостаткам, так как для безопасного монтажа придется полностью обесточить рабочее место.

3. Такой зажим нельзя применить в распределительной коробке из-за значительных габаритов изделия.

Это, пожалуй, все недостатки и достоинства соединительного сжима типа «орех».

Где применяются такие зажимы

Такие соединения можно встретить, например, в распределительных щитах многоквартирных домов. Где проходит магистральная питающая жила и для того, чтобы обеспечить максимальную надежность электроснабжения, ее не разрывают на каждом этажном распределительном щитке, а с помощью «орехов» выполняют ответвления.

yandex.ru

Если этого не делать, а пропускать магистральный провод через клеммную колодку, то тем самым в значительной степени снижается надежность снабжения потребителя, то есть если из-за плохого контакта на клеммнике пропадет напряжение, например, на первом этаже, то все вышерасположенные квартиры, запитанные именно от этой фазы, будут обесточены.

А соединение типа «орех» исключает такой вариант полностью и гарантирует, что если пропадет напряжение в одном распределительном щитке, остальные останутся в нормальном режиме работы.

Заключение

Это все, что я хотел вам рассказать о таком виде соединение проводов типа «орех», если эта статья вам понравилась, то оцените ее

И спасибо за ваше внимание!

Как соединить алюминиевые и медные проводники

Кстати, напомним, почему нельзя напрямую соединять медный и алюминиевый провода. Причин две:

• Такое соединение сильно греется, что само по себе очень плохо.
• Со временем происходит ослабевание контакта. Это происходит потому что алюминий имеет более низкую электропроводность, чем медь, в результате при прохождении тех же токов он греется сильнее. При нагревании он расширяется сильнее, отжимая медный проводник — соединение становится все хуже, греется все больше.

Чтобы избежать подобных неприятностей медные и алюминиевые проводники соединяют при помощи:

• клеммных колодок;
• wago;
• болтового соединения;
• ответвительные зажимы (делают соединения проводов на улице).

Другие типы коннекторов использовать нельзя.

Виды электрических соединений клеммником

Рассматривая все выпускаемые промышленностью клеммы для соединения проводов, следует сразу оговориться и разделить продукцию на два вида: электрическую и электротехническую.

По сути, разница (по токовой нагрузке) между видами зачастую невелика, но всё-таки она имеется. Этот момент следует иметь в виду, подбирая электрические клеммы под монтаж, ремонт или прочие действия.

Клеммные соединения используются в электрике повсеместно. Это один из тех электротехнических компонентов, без которого немыслим качественный монтаж любого плана

Столкнувшись с необходимостью подбора электрических клемм для проводов, начать лучше с простейших конструкций отечественного производства – надёжных, долговечных, проверенных в деле не один раз.

Различают следующие виды “зажимов”:

• ножевые;
• кольцевые;
• штыревые;
• муфтовые.

Соединения при устройстве электрических схем могут исполняться разной методикой и клеммы – это лишь один из вариантов. Однако именно такой вариант видится простейшим, удобным и даже экономичным по сравнению, к примеру, с пайкой, сваркой, в том числе холодной.

Вариант #1 — «ножны»

Это, пожалуй, наиболее распространённые конструктивные варианты изделий. Их часто можно встретить в составе электрических схем многих бытовых приборов: утюгов, холодильников, нагревательных устройств и т.д.

Но для соединения проводников силовой электрической разводки, например, в электрических квартирных щитках, они не предназначены.

Привычный многим электрикам и широко распространённый вид клеммников, соединение которыми осуществляется по принципу ножевого контакта. Для организации соединения достаточно вставить одну деталь (папу) в другую (маму)

Устанавливать этот вид электротехнических изделий допустимо на проводники (многожильные) сечением 0,26 – 6,0 мм методом силового обжима хвостовика.

Существует два вида таких продуктов: изолированные и неизолированные. Изоляция обычно окрашивается разным цветом (красным, синим, желтым) в зависимости от расчётной мощности клеммника. Применяются изделия парами в связке «папа-мама».

Вариант #2 — кольцевые

К первой группе относятся конструкции замкнутого кольца с хвостовиком. Вторую группу составляют конструкции вилочного типа с разрывом контура кольца, также с хвостовиком. И те и другие находят широкое применение в схемах электронной техники.

Ещё один «древний» вид элементов, при помощи которых создаётся электрическое соединение проводника с каким-либо модульным элементом схемы. Эти клеммы допустимо применить под контакт двух проводов, но на практике такое редкость

Кольцевые клеммники первого вида выпускаются в ассортименте более широком, чем второй вид. И возможности для их применения более обширные, учитывая технические характеристики.

Этот вид электротехнических изделий допускается устанавливать на электрические проводники сечением 0,25 – 16,8 мм. А вилочная конфигурация соединительных клемм для проводов рассчитана только на сечение провода 0,25 – 4,6 мм.

Вариант #3 — штыревые

Эта группа соединительных клемм для электрических проводов изготовлена по принципу разъёмной детали, состоящей из двух отдельных элементов – вилки и розетки.

Вилка маркируется символом «А», например, F2A. Розетка маркируется символом «В», например, F2B. Поддерживается монтаж на проводники сечением 1,25 – 6,64 мм. Главное предназначение штыревых клемм – обеспечение соединения электрических проводников.

Один из вариантов штыревой конструкции клеммников, применяемых, как правило, в слаботочных схемах. Конструктивно обеспечивают удобную работу при монтаже/демонтаже

Эта группа монтажной фурнитуры относится к изолированным изделиям. Хвостовая часть клемм закрывается изолирующим материалом. В зависимости от расчетной мощности клеммника для соединения проводов, изолятор имеет соответствующую окраску.

Изоляторы электрических клемм под проводники сечением до 2 мм окрашиваются в синий цвет, остальные (от 2 до 6,64 мм) – в жёлтый цвет.

Вариант #4 — муфтовые фиксаторы

Ещё одна разновидность соединительной арматуры – муфтовый контактный фиксатор, изготовленный в виде металлической трубки.

Так называемая муфтовая клемма. Выпускается в разных конфигурациях, в том числе под силовой обжим. На рисунке конструкция клеммника, способная выдерживать большие токи

Соединительные муфты рассчитаны под монтаж на электрических проводниках сечением 0,25 – 16,78 мм.

Фиксация осуществляется методом силового обжима части трубки или при помощи болтов, вкручиваемых в отверстия с резьбой на корпусе муфты. Как правило, муфты обжимные не применяются под соединение одножильных проводов.

Использование болта

Болтовое соединение одно из самых простых и эффективных. Для того, чтобы выполнить соединение любых проводов, необходим только болт, несколько шайб и гайка. Изоляционный слой счищается с проводника. На болт надевается шайба, сверху нее вокруг болта кладется виток провода.

Надевается следующая шайба, и второй провод оборачивается вокруг ножки болта. Надевается последняя шайба и плотно фиксируется гайкой. Конструкция изолируется традиционным способом – изоляционной лентой.

Минусом этого метода является объемность конструкции, что не позволит спрятать провода в распределительной коробке.

Простое соединение друх проводов на болт, требует последующей изоляции.

Использование прокалывающих зажимов для проводов

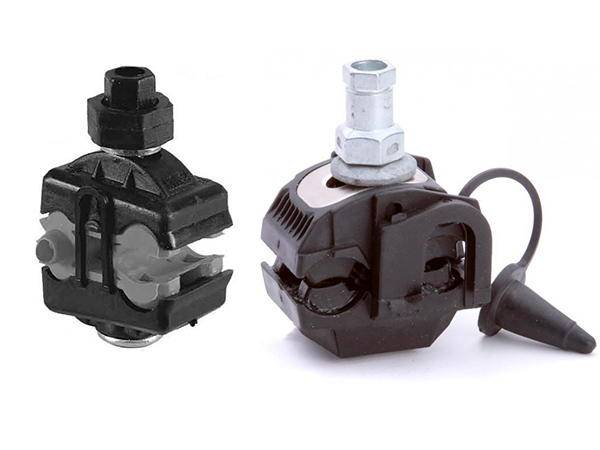

Для быстрого и безопасного ответвления изолированного кабеля используются специальные элементы – прокалывающие зажимы для проводов. С их помощью можно в короткие сроки произвести прокладку и ответвления линий электропередач напряжением 220 вольт, не снимая изоляцию с кабеля.

Описание конструктивных особенностей специальных зажимов

Ответвление провода без зачистки изоляции производится при помощи специальных устройств.

Зажимы состоят из следующих элементов:

1. Герметичный корпус.
2. Специальные пластины для обеспечения контактов.
3. Алюминиевые прокалывающие зубцы.
4. Одноразовые затяжные болты со скручиваемыми головками.

Зажимы прокалывающие – это узлы, помещенные в корпус из полимерного материала, усиленного стекловолокном. В корпусе имеются отверстия с контактными пластинами для ввода кабеля. Пластины оснащены зубцами, которые служат для прокола изоляционного материала и надежного контакта с жилами из меди или алюминия.

Нарушение изоляции осуществляются вследствие давления специального зажимного болта на устройство. Кабель надежно фиксируется в приборе при помощи болтового соединения с оригинальной срывающейся головкой. Эта деталь качественно фиксирует кабель, оберегая контакты от сдавливания, резьбовое соединение от срыва. Полученное соединение полностью герметично.

Прокалывающие зажимы для электрических проводов используются при прокладке воздушных линий. Благодаря герметичности узлы устойчивы против атмосферных воздействий. Перепады температуры и влажности не влияют на качество полученных соединений. Полная защита обеспечена вследствие использования приложенных специальных резиновых колпачков. Колпачки предназначены для защиты выходящих свободных концов.

Способ установки ответвителей

Конструкция современных моделей клемм для отвода позволяет совершать данную операцию за короткое время с безопасностью при монтаже. Благодаря высокому качеству материалов ответвитель прокалывающего типа позволяет произвести надежный контакт без разрыва изоляции.

Чтобы произвести ответвление проводов, выполняются следующие операции:

1. Выбор подходящей модели в соответствии с параметрами соединяемых проводов.
2. Установка прибора на основную магистраль.
3. Продевание в отверстие жилы для ответвления и фиксация при помощи болта.
4. Постепенное закручивание затяжного болта до срыва головки, эта операция осуществляется при помощи динамометрического ключа.

При выборе нужной модели нужно изучить маркировку прибора. На ней указаны допустимые сечения жил и размер головки болта под соответствующий ключ. Наиболее часто используются ключи размером 13 мм.

Достоинства и недостатки ответвителей

Ответвитель ОВ обладает отличными качествами:

• возможность осуществлять ответвление без отключения напряжения благодаря надежной изоляции контактных пластин от зажимных болтов;
• высокая герметичность изделия, позволяющая использовать его при любой погоде;
• простота и доступность в использовании;
• длительный эксплуатационный срок;
• доступная цена;
• возможность соединения жил из различных металлов – меди и алюминия.

К недостаткам можно отнести невозможность повторного использования ответвителя.

Использование устройств под названием «орех»

При отведении электрического питания от межэтажных распределительных щитков в квартиры применяется соединение проводов с помощью зажимов типа орех. Правильное название этого узла – зажим ответвляющий, благодаря внешнему сходству с плодом, среди электриков он известен, как орех.

После зачистки жилы укладываются в специальное отделение и затягиваются винтиками, после этого корпус защелкивается. Корпус узла орешек не герметичен, в его полость свободно проникают пыль, влага, фрагменты мусора. Для защиты от внешних загрязнений клемму рекомендуется изолировать при помощи изоленты.

Преимущества сжимного устройства:

• простота конструкции, удобство в использовании;
• надежность и долговечность ответвлений;
• компактность, малый вес;
• низкая цена;
• качественное соединение медных и алюминиевых жил любых сечений.

К недостаткам относятся такие свойства:

• отсутствие герметичности сжимного ореха;
• необходимость отключения электросети во время проведения операции по ответвлению.

Сжимной орех можно приобрести в торговой сети, он предназначен для соединений проводов, имеющих сечение 1,5 – 150 квадратных миллиметров. Допускаются комбинированные сочетания жил из алюминия и меди, для этих целей используют соединительные промежуточные пластинки.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

1. Расположите провод на какой-то ровной поверхности (типа стола).
2. Прижмите его указательным пальцем левой руки.
3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Способы соединения проводов

Соединение проводов в распределительной коробке делается, учитывая множество факторов:

1. Тип материала из которого изготовлены провода:

• алюминий;
• медь;
• сталь и сплавы.

2. От окружающей среды в которой будет находиться проводка:

• улица;
• помещение;
• проводка под землей;
• проведение кабеля под водой.

3. Количество используемых проводов

4. Совпадает сечение жил или нет

Принимая во внимание все эти аспекты, монтер выбирает способ, которым будет монтировать контактный узел в распредкоробке. Существует восемь способов соединения проводов

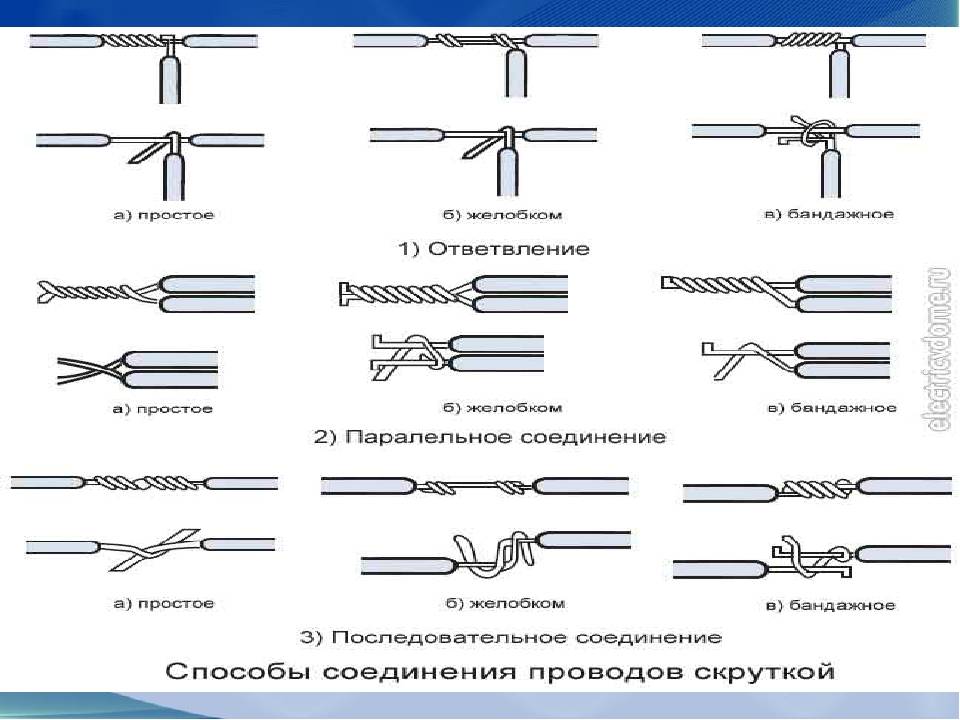

Скрутка

Один из самых легких и доступных способов это скрутка проводов. Его применяли еще наши деды. Несмотря на то, что этим способом пользовались с давних времен, она не самая лучшая и в правилах установки электроприборов полностью запрещена. Причина подобного запрета том, что сделанная скрутка проводов правильно, в те времена применялась только для просмотра телевизора и прослушивания радио, а так же для освещения помещения. Таким образом, нагрузки она не несла в отличие от современного оборудования квартир.

Скрутка это самый простой способ стыковки проводов.Источник zdorovaya-eda.com

И все же скрутка необходима. Она является основой для других способов монтажа электропроводки, таких как спайка и сварка.

Плюсы скрутки:

• Не требует дополнительных затрат для покупки дополнительных аксессуаров.
• Не нужно прилагать усилий для выполнения данной работы.
• Есть возможность соединить между собой несколько кабелей.

Минусы:

• Этот способ самый ненадежный для использования при современной прокладке электропроводки.
• Ею нельзя стыковать кабеля, жилки которых, изготовленные из разных металлов.
• Скрутку нельзя применять для современного использования, поскольку при замене проводки концы невозможно разъединять несколько раз по ряд. С другой стороны скрутку невозможно назвать неразъемным способом, поскольку он с легкостью раскручивается

При монтаже скрутка должна быть сделана качественно, чтобы в последствии не пришлось ее переделывать. Для этого используют пассатижи, которыми зажимаются провода в одном конце и с помощью вторых делают вращательные движения. Таким образом провода скручиваются равномерно.

Скрутку необходимо обязательно заизолировать, чтобы защитить от воздействия внешней среды, из-за чего она может окислиться и прийти в негодность. Для этого используют термотрубки, насадив её сначала на один из кабелей, а потом на место соединения. Если все сделать правильно, то проводка послужит на протяжении нескольких лет.

Скрутка в качестве основы для соединения кабеля с помощью пайки.Источник viva-el.by

Пример применения и порядок сборки

В качестве примера применения изделий типа «орех» обычно рассматривается трехфазный кабель, от которого отводится проводка сечением 1,5 мм2. Правильный подход к обустройству такого ответвления предполагает следующий порядок действий:

1. На кабельной линии сечением 6 мм2 в месте отвода снимается изоляция на длину прижимной пластины соединителя.
2. Проводится подготовка самого ореха, для чего берется отвертка и с ее помощью сначала поддевается, а затем удаляется стопорное кольцо, имеющееся на корпусе.
3. Половинки изделия разъединяются.
4. Нужно выкрутить прижимные болты из контактных пластин.
5. С отводящей жилы с меньшим сечением также снимается защитная изоляция на длину, соответствующую размеру прижимной пластины.

На заключительном этапе работ оголенные части сначала заправляются в пазы под плашки разъема, а затем с усилием затягиваются винтами.

При затягивании винтов не следует прикладывать слишком больших усилий, способных привести к повреждению резьбы сжимов. По завершении этой операции переходят к сборке корпуса ореха

При этом важно различать две половинки, в которых имеется четыре целевых отверстия. Одно из них просто запаяно, другое предназначается для вывода отходящего провода, а еще два – для проводки магистрального кабеля. Части собранного корпуса надежно фиксируются специальными стопорными кольцами

Части собранного корпуса надежно фиксируются специальными стопорными кольцами.

Как правильно соединить провод в распределительной коробке

Самая спорная и болезненная проблема при электромонтажных работах соединение проводов и кабелей в  распределительной коробке. Электрики варят, гильзуют (опрессовывают), паяют, пользуются различными сжимами (колодки, ваги, клеммы, СИЗы – соединительные изолирующие зажимы), скручивают. Сколько электриков, столько различных мнений.

Что говорят правила соединения проводов и кабелей

Будем пользоваться несколькими источниками актуальных на сегодняшний день. ПУЭ-7 (Правила устройства электроустановок),   СНиП 3.05.06-85 (Электротехнические устройства), ГОСТ Р 50571.5.52-2011. ( Электроустановки низковольтные).

Раздел: Электропроводки

2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

2.1.22. В местах соединения, ответвления и присоединения жил проводов или кабелей должен быть предусмотрен запас провода (кабеля), обеспечивающий возможность повторного соединения, ответвления или присоединения.

СНиП 3.05.06-85

3. Производство электромонтажных работ

Раздел:  Электропроводки

3.34. Все соединения и ответвления установочных проводов должны быть выполнены сваркой, опрессовкой в гильзах или с помощью зажимов в ответвительных коробках.

Металлические ответвительные коробки в местах ввода в них проводов должны иметь втулки из изолирующих материалов. Допускается вместо втулок применять отрезки поливинилхлоридной трубки. В сухих помещениях допускается размещать ответвления проводов в гнездах и нишах стен и перекрытий, а также в пустотах перекрытий. Стенки гнезд и ниш должны быть гладкими, ответвления проводов, расположенные в гнездах и нишах, должны быть закрыты крышками из несгораемого материала.

ГОСТ Р 50571.5.52-2011.

526 Электрические соединения

526.2 При выборе средств соединения следует учитывать:

– материал проводника и его изоляцию;

– число и форму проводов, формирующих проводник;

– площадь поперечного сечения проводника;

– число проводников, которые будут соединены вместе.

Примечания:

1 Использование соединений пайкой рекомендуется избегать, за исключением коммуникационных схем. Если такие соединения используются, то они должны быть выполнены с учетом возможных смещений, механических усилий и повышения температуры при коротких замыканиях

Развернутый комментарий

Мы рассмотрели все нормативные акты регламентирующие соединение проводов. Рассмотрим преимущества и недостатки.

Опрессовка (гильзовка)

Рекомендуют все нормативы

Очень качественно соединение, большая площадь контакта. Недостаток пожалуй один, гильза большая по размеру и приходится делать большие распределительные коробки, что отражается на дизайне помещения.

Гильза, скрутка и клемма Ваго

Фото и краткое описание

Слева на фото соединение выполненное с помощью гильзы. Провода вставляются в луженую гильзу и обжимаются специальным прессом. Если гильза подобрана правильно соединение получается очень хорошее В центре скрутка, если сделать как на фото будет не хуже гильзы, но правилами запрещена, мы с своей работе не используем. Справа попытка отремонтировать проводку с помощью Ваги, соединение нагрелось, клемма расплавилась, так и до пожара недалеко.

Сварка

Рекомендуют все нормативы

Хороший контакт, малые габариты. Недостаток, проблематично проварить соединение большого количества проводов не повредив изоляцию (очень сильный нагрев).

Пайка

Предписывает применение только ПУЭ, СНиП умалчивает, а ГОСТ вообще рекомендует избегать соединения с помощью пайки.

Качественно спаять даже два провода достаточно сложно, но если удастся соединение будет качественным. Пропаять пять, шесть и более проводов практически не реально, тем более под потолком или в трудно доступном месте, куда большинство заказчиков просит поставить распределительную коробку, чтоб глаза не мозолила.

Скрутка

Запрещена

Хотя лучше еще никто не придумал. Всегда сначала провода скручивают, а потом варят, паяют, обжимают. Не буду агитировать, будем соблюдать правила, скрутка в чистом виде – ЗАПРЕЩЕНА!

СИЗ, клемма Ваго и винтовой сжим

Фото и краткое описание

Слева на фото соединение выполненное с помощью СИЗов. Провода сначала скручены, что само по себе неплохо, а поверх закручен колпачок в полном соответствии с правилами. В центре Вага (с подъемными флажками считается лучшим вариантом), отработала под нагрузкой около двух лет, оплавленная пластмасса и изоляция. Справа винтовой зажим, проблема та же что и с Вагой, соединение греется, последствия не предсказуемы
