Что такое гидроудар в системе водоснабжения и как его избежать

Гидроудар: определение и причины возникновения

В результате столкновения жидкости с препятствием возникает резкое повышение давления, которое (по физическим законам) стремится вернуться в исходное состояние, а для этого жидкость ищет наиболее уязвимое место в области возникновения гидроудара, чтобы его компенсировать. В результате на внутренней части водопровода возникают дефекты, которые впоследствии могут привести к аварии. Негативное влияние так же оказывается и на расположенное в системе оборудование. Аварийной ситуации может предшествовать появления посторонних звуков в системе («стук» и «щелчки»).

Наибольшей уязвимостью к гироударам обладают системы со следующими характеристиками:

  • Старые металлические трубы, подверженные воздействию коррозии
  • Трубопроводные системы большой протяжённости, к примеру, трубы «тёплого пола«
  • Соединение труб существенно разных диаметров, без использования специальных переходников. Для решения проблемы в данной ситуации, необходимо использовать в системе особый клапан — термостат
  • Гидроудары возникают в домах, где изначально были неграмотно оборудованы коммуникации. Внешне такую ситуацию можно выявить по щелчкам и стукам в трубопроводе

Для минимизации риска возникновения дефектов или разрыва трубопровода необходимо использовать специальные водные или газопроводные трубы без швов (ГОСТ 3262-75). Так же оптимальным вариантом станут трубы из металлопласта (ГОСТ 18599)

  • Неравномерность работы системы, либо выход из строя насосного оборудования
  • В схеме присутствует воздух
  • Неравномерность подачи электроэнергии
  • Резкое закрытие запорной арматуры. Например перекрытие шаровых кранов, конструкция которых не обеспечивает плавное перекрытие тока жидкости. В данном плане винтовые краны будут более оптимальным вариантом.

Профилактика возникновения гидроудара

Профилактика трубопровода заключается в следующих мерах:

  • Осмотр предохранительного клапана, отводчика воздуха и манометра
  • Измерение давления за мембраной в расширительном резервуаре и его исправление
  • Проверка трубопровода и запорной арматуры на целостность и протекания
  • Проверка и прочистка системы фильтрации

Проведение данных работ позволит понизить вероятность возникновения гидроудара и в целом увеличит продолжительность эксплуатации трубопровода. Гидроудар — весьма неприятное явление, устранение последствий которого может занять продолжительное время и немалые средства. Поэтому лучше всего провести комплексные мероприятия по установке защитных элементов в систему и её регулярный осмотр.

Последствия

Разрыв трубы из-за гидроудара

При возникновении преграды на пути перемещения потока, давление жидкости увеличивается в разы, что приводит к увеличению нагрузок и разрушению материала трубопроводов. Максимальное количество аварийных ситуаций возникает в длинных контурах водопроводов, отопительных систем или других инженерных коммуникациях. Определённые неудобства может вызвать разрушение тёплого пола.

Обратите внимание! Для защиты подпольной отопительной системы от перегрузки, к общей системе присоединяют клапан-термостат.

Рассматриваемое приспособление желательно монтировать на входе нагретой жидкости в систему трубопроводов. При автоматическом перекрытии клапана жидкость двигается по инерции. После термостата располагается участок трубы, заполненный вакуумом, где присутствует давление в пределах одной атмосферы, в то время как система может спокойно выдержать 4 атмосферы. Для полного перекрытия движения потока на выходе из системы устанавливают ещё один клапан.

Разрушение радиатора отопления вследствие гидроудара

Последствиями гидравлического удара могут быть:

  • Разрушения теплового оборудования и трубопроводов;
  • Появление трещин и дальнейшее разрушение материала отопительных приборов;
  • Возможность получения сильных ожогов при авариях отопительной системы;
  • Прекращение тепло- и водоснабжения загородного дома;
  • Возможность подтопления соседей.

Что такое компенсатор гидроудара: виды, конструкция, принцип работы

Компенсатор гидроудара есть двух типов: мембранный и с подпружиненным клапаном. Они выполняют одну и ту же функцию: принимают излишки жидкости, снижая тем самым нагрузку на другие элементы системы. Так как эти устройства имеют небольшие размеры, защищают они те приборы, которые расположены в непосредственной близости.

Компенсатор гидроудара — небольшое устройство, но картину меняет значительно

Как устроен и работает мембранный компенсатор

Мембранный компенсатор гидроудара — это емкость, которую делит на две части эластичная мембрана. Одна из частей заполнена воздухом, вторая, в нормальном состоянии пуста. Воздух в заполненной части закачивается под определенным давлением. Для проверки/подкачки давления в этой части корпуса имеется золотник (ниппель). С завода изделия поставляются с исходным давлением в 3 Бар. Это «стандартное» значение для большинства систем отопления одноэтажных частных домов. Если давление требуется изменить, к ниппелю подсоединяют насос и доводят его до требуемого значения. Это значение — на 20-30% выше рабочего в конкретной системе. Но оно должно быть значительно ниже предела работоспособности самого компенсатора.

Мембранный амортизатор гидравлических ударов в системах отопления и водоснабжения

Пока давление в системе не превышает давление в этой части резервуара, ничего не происходит. При возникновении гидроудара, под действием возросшего давления мембрана растягивается, часть жидкости поступает в резервуар. По мере нормализации, эластичная мембрана стремиться занять свое нормальное состояние, выталкивая жидкость обратно в систему. Тем самым скачок сглаживается.

Особенности пружинного гасителя гидроудара

Второй тип компенсаторов гидроударов работает по тому же принципу: в корпус при повышении давления пропускается жидкость. Вот только доступ в емкость перекрывает пластиковый диск, который подпирается пружиной. Давление, при котором жидкость начинает поступать внутрь, зависит от силы упругости пружины. Регулировать его никак нельзя (во всяком случае пока регулируемые модели не попадались), так что приходится подбирать устройство с подходящими параметрами.

Устройство компенсатора гидроудара пружинного/тарельчатого типа

Принцип работы этого гасителя аналогичен вышеописанному. Пока давление в системе в норме, пружина прижимает диск к корпусу. При возникновении гидроудара, она сжимается, вода заходит в корпус. По мере понижения давления, оно становится меньше, чем сила упругости пружины. Она постепенно разжимается, возвращая жидкость в трубопровод.

Принцип компенсации гидроудара в системе водопровода или отопления

Как видите, оба устройства работают по схожему принципу. Более надежными принято считать пружинные модели, так как рабочие элементы в них меньше подвержены износу (металлическая пружина и прочный пластик). Но мембраны также делаются из материалов, которые длительное время не теряют своей эластичности. Дополнительный плюс — возможность выставить давление, при котором мембрана начнет растягиваться. Но минусом можно считать необходимость регулярной проверки давления и, при необходимости, подкачки.

Пузыри на трубе

Характерное потрескивание в водопроводных трубах – это сигнал о неполадке. В системе есть предпосылка к разгерметизации. Возможно, что пластик имела механическое повреждение, невидимое до момента установки. Вибрация, создаваемая насосом, способствует её расширению. Достаточно небольшого увеличения давления в трубопроводе, для того, чтобы проблема стала явной.

Появление на многослойных трубах холодного водоснабжения пузырей напрямую указывает на слабое звено в системе. Участок, на котором проявились последствия подскакивания давления, подлежит срочной замене. Карман, созданный водой, непременно прорвётся. Значительно проще заменить отрезок трубопровода, не дожидаясь потопа при котором придётся экстренно перекрывать задвижки в аварийном режиме, что может послужить причиной следующего гидроудара.

Пузыри на трубах горячего водоснабжения могут вообще не говорить о повреждении, если при монтаже использовались армированные трубы из полимера. Особенности строения армированной трубы заключаются в том, что главную часть и внешний слой разделяет металлическая фольга, зафиксированная двумя слоями игольчатого клея.

При нагревании материалы дают разную степень растяжения. Внешний слой проницаем для воздуха, а при неоднократном остывании его материал подвергается деформации, создавая карманы для образовавшегося между ним и фольгой конденсата. Опасности разрыва, при штатном давлении, в этом случае не существует.

Для чего нужен проект водопровода

Протяжённость водопровода даже в частных домах разная. Каждый метр на прямой траектории добавляет углу наклона трубы определённый градус. В первую очередь это необходимо для того, чтобы вода не застаивалась.

Прямой и тупой угол изгиба с разной степенью эффективности гасит гидроудар, который может стать причиной поломки дорогостоящего оборудования:

  • силового агрегата;
  • водонагревателя;
  • 2-контурного котла, обеспечивающего не только подачу воды к умывальнику, но и к системе «тёплый пол».

Чёткая геометрия хороша для исполнения декоративной отделки. При подключении сантехнических точек прямые линии труб не всегда актуальны. Каждый изгиб и угол наклона неоднократно просчитывается и выверяется проектировщиками.

Стоимость проекта дома с коммуникационными развязками незначительно дороже того, в котором удобства не предусмотрены. Во многих частных домах закладка трубопровода начинается ещё при закладке фундамента. Поэтапная сборка всех узлов в строгом соответствии со строительным планом – это лучшая защита дома от преждевременного разрушения, а водопровода от гидроудара. На расчётах экономить не рекомендуется, равно как и на найме профессиональных сантехников.

Если уж случилась беда, и произошла разгерметизация трубы отопления или теплого пола, то необходимо срочно произвести ремонт поврежденного участка. Обнаружить скрытую протечку в полу, стене или в земле можно с помощью тепловизора. занимается поиском утечек в системе отопления и на протяжении более чем десяти лет успешно помогает людям в решении данной проблемы.

Что такое гидроудар в трубопроводе, причины возникновения

Если говорить о наших домах и квартирах, гидроудары возникают в системах отопления и водоснабжения. В системах отопления частных домов — при старте или остановке циркуляционного насоса. Да, сам по себе он давления не создает. Но резкое ускорение или останов теплоносителя и является той нагрузкой, которая действует на стенки труб и близлежащие устройства. В системах отопления закрытого типа стоит расширительный бак. Он компенсирует гидроудар, если насос находится рядом. В этом случае дополнительные устройства могут и не понадобиться. Проверить необходимость установки компенсатора можно по манометру. Если стрелка не движется или движется едва заметно, все нормально.

Наиболее распространенная причина появления гидроудара — резкое закрытие крана

В централизованных системах отопления, гидроудар возникает при резком закрытии заслонки, когда быстро открывают краны для заполнения системы после ремонта/профилактики. По правилам надо делать это медленно и постепенно, но на практике случается иначе…

В водоснабжении гидроудар возникает даже при резком закрытии крана или другой запорной арматуры. Более выраженные «эффекты» получаем в завоздушенных системах. Вода при движении ударяется в воздушные пробки, что создает дополнительные ударные нагрузки. Мы можем при этом слышать щелчки или потрескивание. А если водопровод разведен пластиковыми трубами, во время эксплуатации можно заметить, как эти трубы сотрясаются. Так они реагируют на гидроудары. Вы, наверное, замечали, как дергается шланг в металлической оплетке. Причина та же — скачки давления. Рано или поздно они приведут к тому, что либо труба лопнет в самом слабом месте, либо соединение потечет (что более вероятно и чаще встречается).

Гидроудар может нанести серьезный ущерб

Почему же раньше это явление не отмечалось? Потому что сейчас большая часть кранов имеют шаровую заслонку и поток перекрывается/открывается очень резко. Раньше краны были вентильного типа и заслонка опускалась медленно и постепенно.

Как же бороться с гидроударами в отоплении и водоснабжении? Можно, конечно, приучить обитателей квартиры или дома не крутить резко краны. Но стиральную или посудомоечную машину не научишь бережному отношению к трубам. И циркуляционный насос не замедлишь в процессе старта и останова. Поэтому в систему отопления или водоснабжения добавляют компенсаторы гидроударов. Их же называют гасителями, амортизаторами.

Производители, характеристики, цены

Лучше всего компенсатор гидроудара покупать известных фирм. Это не тот участок, где уместно экономить. Наибольшей популярностью пользуется несколько фирм:

  • FAR. Компенсатор этой фирмы — без мембраны, с пружиной и запорным диском. Подсоединительная резьба 1/2″, максимальное давление 50 Бар, номинальное — 10 Бар. Температуру выдерживает до 100°C. Цена от 30 $.
  • Uni Fitt. Та же конструкция с подпружиненным диском. Есть два варианта корпуса: латунный и латунный с никелевым покрытием. Подключение 1/2 дюйма. Максимальная температура 90°C, номинальное давление — 10 Бар, пиковое — 20 Бар. Длинна защищаемого трубопровода — 10 м. Цена от 15 $.

    Одни и те же модели в разных магазинах продаются по разной цене

  • Valtec (Валтек). Это гаситель гидроударов мембранного типа. Есть модели с подключенным через небольшой шаровой кран с манометром. При необходимости, открываем шаровый кран, проверяем давление в компенсаторе. Давление в камере 3,5 Бар, максимальное рабоче давление 10 Бар, максимальное компенсируемое — 20 Бар. Цена от 25$.
  • CALEFFI (Калеффи). Эта фирма выпускает тарельчатые компенсаторы. Есть они обычные — с подключением 1/2 дюйма, есть под мойку 3/8″. Параметры можно назвать хорошими: рабочее давление не более 10 Бар, компенсировать могут до 40 Бар (под мойку до 30 Бар).

Есть и другие фирмы, но они не так популярны. некоторый из-за слишком завышенной цены, другие не завоевали доверие. Во всяком случае, пока.

Как избежать гидроударов

Защитный клапан от гидроудара

Без переустройства водного контура единственной защитой от гидравлического удара является плавное перекрытие запорного элемента. Если кран закрывается туго, допустимо передвигать рукоятку небольшими рывками. Такой способ можно применять к кранам в быту и на производстве.

Частично модернизировать домашний водопровод можно за счет подключения насосного оборудования с автоматизированным блоком управления. Плавной корректировки напора в сети добиваются монтажом приборов с автоматическим изменением количества оборотов или со встроенными частотными преобразователями.

Комплексная защита от гидроудара в системе водоснабжения квартиры осуществляется такими методами:

  • Установка труб большого диаметра. Это способствует снижению вероятности гидроудара. Скорость продвижения воды в широких магистралях всегда ниже, в отличие от узких.
  • Врезка амортизирующих эластичных вставок перед перекрывающим элементом, расширяющихся при повышении напора, отчасти снижая его. Чтобы достигнуть необходимого результата, вполне хватит амортизаторов длиной в 20–30 см. Если же водопровод тянется на большое расстояние, размер вставки увеличивается на 10 см.
  • Монтаж защитного клапана диафрагменного типа. Его устанавливают на отводе водоснабжающей линии рядом с насосом, чтобы сбрасывать заданный объем жидкости при повышении давления.

Подобный компенсатор гидроударов во внутренних системах водоснабжения приводится в движение при помощи электрокоманды контроллера или посредством пилотного устройства быстрого реагирования. Защитный элемент срабатывает, когда напор увеличивается больше безопасного уровня, обеспечивая защиту насосному оборудованию при неожиданной остановке. В момент избыточного повышения давления происходит полное открытие регулятора, а при снижении напора до допустимого значения – клапан медленно закрывается.

Применение гидроаккумукляторов в качестве компенсаторов также способствует сведению последствий резкого повышения давления в водоснабжающей системе к минимуму. Конструкция установки представляет собой корпус из металла с расположенной внутри резиновой диафрагмой. При гидравлическом ударе, мембранная деталь смещается, благодаря чему гидробак принимает в себя избыток воды. Когда угроза прорыва водопровода пройдет, и напор снизится, диафрагма вернется в первоначальное положение за счет давления воздуха, находящегося с другой стороны.

Избежать мощного гидроудара в сети горячего водообеспечения либо отопления можно, оборудовав клапан терморегуляции шунтом – узкой трубкой с внутренним сечением от 0,2 до 0,4 мм, которую ставят в направлении перемещения теплоносителя.

Шунтирование используют при обустройстве независимых систем, в которых применялись лишь новые трубы. Ржавчина и осадок в старых трубопроводах сведет эффективность шунта к нулю. Поэтому когда трубка ставится на входе в систему, советуют выполнить монтаж эффективных водяных фильтрующих элементов.

Также в сетях, где циркулирует кипяток, устанавливают защитные термостаты. Они отслеживают напор в сети и не позволяют ей функционировать после достижения опасного значения. Агрегат оборудован пружинным механизмом, который размещается между термоголовкой и клапаном. Срабатывание пружинного механизма происходит при повышенном давлении, препятствуя полному закрытию клапана. Монтаж термостатов выполняется в строгом соответствии с указанным на корпусе направлением.

Доукомплектация терморегулирующего клапана

Эта вспомогательная деталь представляет собой компактную трубку. Итоговый просвет может варьироваться от 0.2 до 0.6 миллиметров. Шунт монтируют по направлению циркулируемой жидкости. Основная задача детали – постепенно снижать давление при выявлении перегрузок. При проектировании автономных систем обязательно используют метод шунтирования, так как только в этом случае можно оградить новый трубопровод од поломки.

Этот эффект обусловлен тем, что в износившихся трубах присутствует ржа и другой мусор, который является серьезной преградой на пути к достижению желаемого результата. Именно по этой причине во время использования шунта на самом выходе в обустроенный отопительный контур желательно установить высококачественные водяные фильтры.

Опасный потенциал

Гидроудар в системах вызывает нарушение целостности труб, повреждение крыльчаток насосов, перегрузку источников электроснабжения и т.д.

Масштабы таких аварий на коммунальных сетях – огромны.

Яркими примерами последствий гидроударов могут служить:

  • Затопление Люблинской канализационной насосной станции 12.09.1998 г., ставшее результатом гидроудара, возникшего из-за аварийного отключения насосов;
  • Выход из строя трубы Кызылской ТЭЦ 18.12.2005 г.;
  • Образование воронки с диаметром несколько метров и 30-метрового столба горячего пара на Манхэттене 19.07.2017 г.
    Результате повреждения гидроударом теплотрассы стала остановка пяти линий метро и парализация движения в центре Нью-Йорка, практически, на сутки.

 В домашних сетях последствия гидроударов не столь разрушительны, однако, и здесь экономический ущерб для владельцев квартир может достигать сумм в десятки тысяч, а то и миллионов рублей.

Как услышать и предотвратить угрозу

В металлопластиковых и полипропиленовых трубах есть звукоизоляционный слой. Чрезмерное давление внутри системы – борьба воды с воздушной пробкой, по восприятию на слух больше напоминает громкое урчание сытого кота или раздражённого кишечника. Металлические и медные трубы усиливают звук, транслируя его по всей системе. Чем дальше от его источника, тем сильнее и протяжнее скрежетание.

Лучшим способом снятия напряжения с внутренней поверхности стенок трубопровода можно считать открытый кран, если причиной слабой проходимости воды стала воздушная пробка, образовавшаяся при резкой приостановке подачи воды. При выходе жидкость будет насыщена пузырьками воздуха.

Внимание! Чем больше запорных кранов в системе, тем надёжнее защита. Перекрытие прохода жидкости к повреждённому участку, а не по всей протяжённости трубопровода сокращает зону риска для гидроудара

Причины

В зданиях с неправильно установленными инженерными коммуникациями можно часто слышать приглушённое постукивание и резкие щелчки. Подобные явления указывают на резкие скачки давления в системе. Они возникают в результате остановки движения жидкости в трубах или через начало движения воды по контуру.

Обратите внимание! При возникновении преграды на пути движения потока происходит изменение скорости жидкости и постепенное увеличение её объёма. В данном случае возникает избыточное давление, порядка 10 атмосфер, что и приводит к разрыву труб.
Одна из причин возникновения гидроудара. Другими причинами гидроудара могут быть:

Другими причинами гидроудара могут быть:

  • Короткий промежуток времени на включение или отключение циркуляционного насоса, или поломка прибора;
  • Наличие воздушных пробок в системе. Перед запуском отопления необходимо стравить газы через специальные клапана и только после этого можно доливать воду;
  • Перебои электроснабжения;
  • Резкое закрытие вентиля или крана.

Последняя причина считается самой распространённой. Дело в том, что в советское время в системе инженерных коммуникаций использовались специальные вентили, позволяющие плавно перекрывать воду. Сейчас в инженерных коммуникациях применяются шаровые краны, которые быстро перекрывают подачу жидкости.

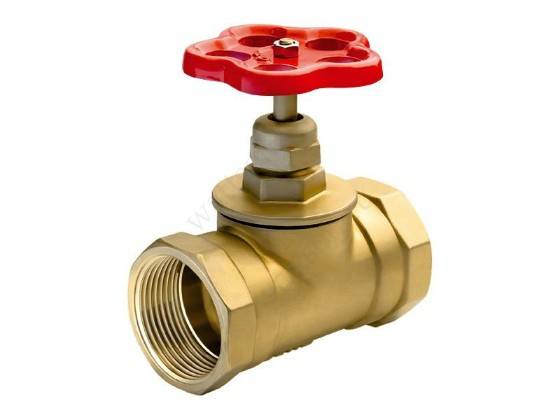

Винтовой кран поможет минимизировать риск возникновения гидроудара

Если не вывести воздух с магистральных трубопроводов, то он соприкоснётся с жидкостью, что увеличит давление в несколько раз. Частые образования воздушных пробок могут привести к разрыву труб.

Обратите внимание! Самыми безопасными считаются старые краны винтового типа. При помощи такой запорной арматуры можно плавно перекрыть воду.

Защита от гидроудара

Чтобы защитить трубопровод от гидравлических ударов, нужно:

Плавно открывать/закрывать запорные элементы

При плавном закрывании крана давление в трубопроводе будет постепенно выравниваться. При этом ударная волна будет иметь незначительную силу, а следовательно, мощность гидравлического удара будет минимальной. Но не во всех случаях возможно обеспечить плавное закрывание крана

Далеко не у всех моделей вентильная конструкция, многие современные краны имеют шаровую систему – достаточно одного неосторожного резкого поворота и кран придёт в положение «закрыто»

Использовать трубы большого диаметра

В трубопроводах большого диаметра рабочая среда движется с меньшей скоростью, чем в системах с более маленьким диаметром. А чем скорость перемещения потока жидкости меньше, тем слабее сила гидроудара. Однако данный способ гораздо затратнее. Расходы увеличиваются за счёт более высокой стоимости труб и теплоизоляции.

Установить амортизирующее устройство

Данное устройство располагается по направлению движения рабочей жидкости. В качестве амортизатора используется отрезок трубы из эластичного пластик либо каучука, которым заменяется часть жёсткой трубы перед термостатом. При возникновении гидравлического удара происходит растяжение эластичного отрезка и частичное гашение силы удара.

Использовать компенсаторное оборудование

Для сбрасывания лишней жидкости до момента нормализации давления в трубопроводе используется гидравлический аккумулятор. Данное оборудование выполнено в виде герметичного бака, оснащённого мембраной и воздушным клапаном. Мембрана изготавливается из эластичного материала, бак – из стали.

Использовать автоматику насосов

Одной из причин появления гидравлических ударов в трубопроводе является насосное оборудование. Движение рабочей среды зависит от того, насколько быстро вращаются насосные валы. Следовательно, плавное снижение/увеличение скорости вращения позволяет уменьшить силу воздействия и снизить риск появления гидроударов.

На производствах для управления насосным оборудованием используются специальные регуляторы, частотные преобразователи и прочие подобные приборы. Данное оборудование также подходит для использования в бытовых условиях.

Гидравлические удары в коммуникациях появляются при остановке насосного оборудования, например, при исчезновении сети питания. На производствах и в сфере коммунального хозяйства резервные источники используются давно и не раз доказали свою эффективность. Предупреждение аварийных ситуаций и сокращение расходов на ремонтные работы приводят к существенной экономии средств. Включение домашнего насосного оборудования через устройство защиты от гидроударов (стабилизаторы и источники резервного питания) поможет обезопасить внутренние коммуникационные системы.

Использовать байпас

Байпас представляет собой дополнительный участок трубопровода, который используется в качестве обходного канала и служит для регулирования пропускной способности сети отопления. Такие устройства можно монтировать, как в новые системы, так и в уже существующие.

Гаситель гидроударов

Это простое, но эффективное изобретение, работающее по принципу расширительного бака отопительных коммуникаций. При резком перепаде давления жидкость перемещается в мембранный гаситель. После того, как давление в трубопроводе упадёт до рабочей величины, произойдёт выталкивание жидкости обратно в систему. Возвращение воды обеспечивается благодаря избыточному давлению воздуха, находящегося с противоположной стороны мембраны.

Защитный клапан

Клапан защиты от гидроудара располагается в трубопроводной системе рядом с наносом. Он реагирует на скачки давления, принимая обратную волну и предотвращая гидравлические удары. Клапан оснащён специальным регулятором, который при перепаде давления плавно открывает его. Таким образом, когда обратный поток рабочей среды доходит до насосного агрегата, клапан уже находится в открытом состоянии. В результате этого происходит сбрасывание воды, а следовательно, снижение давления до допустимой величины. После нормализации давления регулятор закрывает клапан, чтобы предотвратить опустошение системы.

Последствия и профилактика

Гидравлические удары могут являться причиной нарушения герметичности и разрушения трубопроводов и сосудов системы отопления и водоснабжения. Также может пострадать имущество, находящееся рядом с трубопроводами. Особую опасность представляют гидроудары в системах горячего водоснабжения и отопления (из-за высокой температуры воды).

В результате гидроударов может произойти затопление помещений, разрушение конструкций зданий и сооружений (особенно в холодное время года). Может произойти прекращения электроснабжение и, как следствие, выйти из строя насосное оборудование (а это, в свою очередь, повлечет за собой прекращение подачи воды). Гидроудары даже могут стать причиной пожаров (из-за короткого замыкания в системе электроснабжения).

Для предотвращения возникновения гидравлических гидроударов необходимо избегать резкого поступления жидкости с большим давлением в участок трубопровода с меньшим давлением. Также нужно избегать быстрого смешивания жидкостей с разной температурой в системах водоснабжения и отопления. Для этого необходимо открывать водопроводную арматуру плавно, чтобы вода в участок трубопровода, находящийся за задвижкой или вентилем, поступала медленно.

Уязвимость труб при гидроударе

Не открытый вовремя кран или не отключённый в экстренной ситуации нагнетающий насос – это предпосылка к тому, что вода дырочку найдёт и расширит. У каждого вида труб есть свои слабые места.

  • Бесшовные металлические чаще повреждаются на сгибах, чем круче угол, тем сильнее риск.
  • Швы на металлопрокатных изделиях не рассчитаны на давление, превышающее то, что указано в маркировке.
  • В металлопластиковых водопроводах зоны риска находятся в местах стыков с фитингами – тройниками, запорными кранами и угловыми соединениями.
  • Полипропиленовые более устойчивы за счёт большего диаметра и паяных углов, но зоны риска те же, что и в металлопластиковом водопроводе.

Наиболее подвержены повреждениям при гидроударе трубы с внутренним диаметром меньше 10 мм.

Слабое место сварных систем из нержавеющей стали – края соединяемых элементов, на которые воздействовала плазма. Ухудшение технических данных металла – это более весомый аргумент в отказе от использования нержавейки в монтаже автономного водопровода, чем высокая стоимость материала. Радужные разводы, относимые профессионалами к цветам побежалости, не всегда свидетельствуют о перегреве стали. Большую опасность представляют выделяющиеся оксиды. В местах их выделения даже нержавеющая сталь подвергается коррозии.

Что такое гидроудар

Гидравлический удар(гидроудар) представляет собой кратковременное, но резкое и сильное повышение(понижение) давления в трубопроводе(в системе водоснабжения) при внезапном торможении(ускорение) двигавшегося по нему потока жидкости.

Гидроудар в системе водоснабжения

Простыми словами гидроудар-это резкий скачок давления в трубах

Гидравлический удар бывает:

  • Положительный – когда давления в трубопроводе очень резко повышается. Это может произойти, при быстром закрытие крана(вентиля, задвижки) или включения насоса.
  • Отрицательный – когда наоборот, происходит понижение давления в водопроводе, из-за того, что открыли кран или выключили циркуляционный насос.

Наибольшую опасность для водопровода представляет положительный гидроудар. Допустим вы открыли кран и помыли посуду. Закончили мыть, вода вам не нужна, закрыли кран.

При этом в водопроводе происходит следующее. Водный поток некоторое время, по инерции, течёт с прежней скоростью. Потом сталкивается с преградой (кран ведь закрыли). И «ударяясь» об эту преграду, образуется обратная волна. А так как вся система водоснабжения герметична. У этой обратной волны происходит столкновение с водным потоком идущим на встречу. В результате получается гидроудар.

Самые первые признаки гидроудара – глухие стуки и щелчки, слышимые при открытие или закрытие крана. Появления подтеков в местах соединения водопроводных труб или подтекающие краны.

Причины возникновения гидравлического удара

Основными причина , возникновения гидроудара системе водоснабжения:

  • Резкое перекрытии запорной арматуры(кранов, вентилей, задвижек.
  • Поломка или отключение циркуляционного насоса, насосной станции.
  • Воздушные пробки в системе водопровода.
  • Перепады сечения водопроводных труб.

В основном, гидроудар происходит при резком закрытии запорной арматуры. Вода проходит по трубам с постоянным давлением, но когда происходит резкое перекрытие водного потока. Давление воды на стенки труб увеличивается в несколько раз.

И в результате, могут лопнуть трубы или придут в негодность уплотнители резьбовых соединений и запорные элементы.

Трещина в трубе-после гидроудара

Конечно, резко закрытый кран не единственная причина возникновения гидроудара. Похожая ситуация бывает когда в системе остаётся воздух. В тот момент когда открывается кран, вода сталкивается с пробкой из воздуха.

И эта воздушная пробка в условиях замкнутого пространства выступает амортизатором. Вследствие чего с огромной силой выталкивает воду и происходит удар.

Также появление гидроударов могут спровоцировать трубы разного диаметра. Перепады давления, если трубы не приведены к общему знаменателю, гарантированы

Последствия гидроудара

Давление выше допустимой нормы критично для труб и их соединений. Запорная арматура тоже может выйти из строя.

От первого гидравлического удара, повреждение водопровода, обычно не происходит. Ведь изделия для водоснабжения изготавливаются с запасом, в случае повышения давления. Но последующие гидроудары будет бить в то же самое, слабое место. И в какой — то момент труба или запорная арматура выйдут из строя.

Если прорыв водопровода произошёл в квартире многоквартирного дома, то произойдет затопление, будет повреждено имущество, вашей квартиры и соседей снизу.

Последствия гидроудара- затопило квартиру

В случае повреждения центрального водопровода Может произойти отключения нескольких домов или района. То это уже чрезвычайное положение. Так как жильцы многоквартирных домов останутся не только без питьевой воды, но и без канализации.

Ну а если в результате гидроудара повреждается труба горячего водоснабжения. То это может привести к серьёзным ожогам.
