Зачем устанавливать GSM модуль для отопительного котла

gsm модуль для котла котелок

Главная / GSM МОДУЛЬ ДЛЯ КОТЛА – КОТЕЛОКПредставляем Вашему вниманию альтернативу сложным системам мониторинга и управления отопительными котлами – gsm модуль “КОТЕЛОК” производства компании ИПРо. Возможности gsm модуля: 1.

Контроль температуры с помощью встроенного и подключаемого термодатчиков позволяющих измерять температуру в помещении и на теплоносителе. 2. Управление котлом отопления с помощью встроенного реле мощностью до (220Вольт).

Отправление оповещения в виде СМС о состоянии отопительной системы, о сбое в работе котла, пропадании электричества.

Стоимость gsm модуля 3990 рублей.

Для настройки модуля просто наберите номер и начните управление.

Хотите узнать о возможности подключения Вашего котла к gsm модулю КОТЕЛОК?

Благодаря дистанционному управлению бытовыми устройствами, контроль над автономными системами отопления может выполняться не только вручную, но и удаленно.

Обратите внимание

Причем это относится не только к дачам и баням, но и к большим загородным домам и коттеджам, для отопления и поддержания микроклиматических условий, которых, требуется многочасовая работа нагревательного оборудования.

Благодаря наличию полной автоматизации современные отопительные котлы не прекращают работать даже во время долгого отсутствия хозяев и в этом случае им не помешает дополнительная система управления, контроля и предупреждения аварийных ситуаций. Какие могут быть ситуации? Смотрите сами:

• Утечка/перебои подачи газа
• Повышение/понижение давления
• Затухание газовой горелки
• Протечка теплоносителя
• Перебои в работе “теплого пола”
• Перегрев отопительной системы
• Обмерзание отопительного контура
• Отключение/резкие скачки электроэнергии
• Резкое изменение погодных условий

Во избежание подобных обстоятельств и создан GSM-модуль для котлов отопления “Котелок”. GSM-модуль для котлов представляет собой систему с управляющим контроллером, которая не только оповещает владельцев дома о работе отопительных устройств, но и контролирует их работу посредством удаленного управления.

Несмотря на НЕВЫСОКУЮ СТОИМОСТЬ – всего 3900 РУБЛЕЙ (!), модуль обладает широкой функциональностью и имеет целый спектр неоспоримых преимуществ:

• оперативное получение информации о возникшей внештатной ситуации
• возможность отправки информации на несколько телефонов
• постоянная дистанционная работа в автономном режиме
• доступ к управлению только у владельцев модуля
• автоматическое обновление информации при каждом включении модуля
• систематизация сведений получаемых с датчиков

GSM-модуль для котла отопления “Котелок”, поможет вам значительно облегчить вашу жизнь, сэкономить время и нервы. Вам больше не придется беспокоиться о том, не замерзли ли трубы зимой, не произошла ли утечка газа – вы всегда будете в курсе! Если у вас за городом живут пожилые родители, “Котелок” позаботится об их безопасности и тепле даже в самую суровую зиму.

Устройство

Модуль выглядит как плата-контроллер со встроенным GSM пакетом, который способен производить передачу информации при помощи мобильной связи. Контроллер позволяет подключить несколько датчиков и стандартных каналов управления бытовыми приборами.

Сотовая система контроля системы отопления посредством СМС Кситал

Базовые составляющие включают:

• GSM модуль для применения сотовой связи;
• интерфейс для присоединения датчиков и линий связи с агрегатом отопления и другой техникой;
• регулятор, центральный процессор;
• блок питания;
• батарея.

В GSM модуль для котлов отопления устанавливается сим-карта для отправления смс и звонков.

Как главный способ применяется голосовое меню с контролем данных датчиков и корректированием настроек.

Особенности и свойства

GSM управление котлом отопления имеет следующие возможности:

• обеспечить в доме необходимый температурный режим в любое время года, причем для изменения температуры нет необходимости находиться вблизи от котла;
• на расстоянии подготовить дом к приезду хозяев, установив там комфортную температуру (даже если здание пустовало в течение нескольких недель, его хозяевам и гостям не придется возвращаться в холодное помещение);
• в зимний период предотвратить замерзание труб и последующую их разгерметизацию при неожиданных морозах — можно находясь вдалеке от дома повысить температуру в котле, просто послав сообщение;

  Управление котлом по GSM — возможность оптимального расходования топлива

• обеспечить дистанционный контроль за исправностью установленной системы обогрева — при сбоях приходят сообщения;
• в кратчайшие сроки работу отопления при возникших аварийных ситуациях;
• обеспечить максимальную экономию топлива;
• увеличить сроки функционирования газового котла — за счет своевременного реагирования на аварийные ситуации.

То есть GSM-управление отоплением по телефону или через Интернет обеспечивает на даче или в частном доме недоступный ранее уровень комфорта. Этот девайс полезен тем, у кого работа связана с частыми отлучками, кто часто отлучается, некому постоянно следить за состоянием отопления.

Варианты контроля через смартфон

Контролировать работу модуля можно несколькими способами.

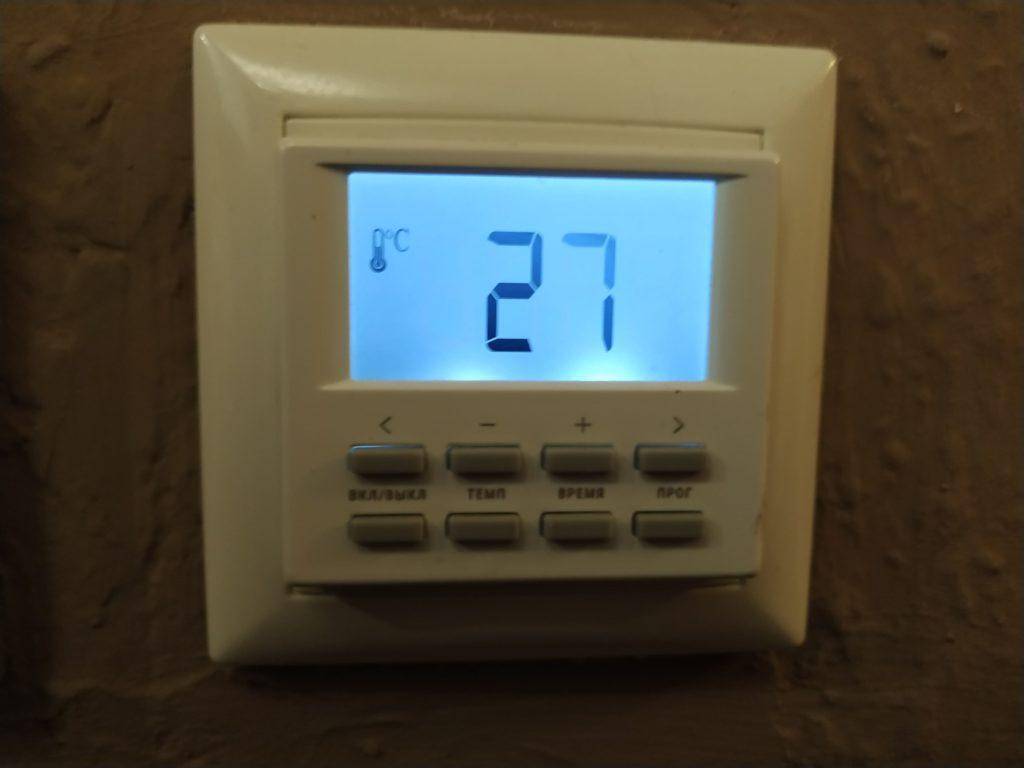

Осуществляется за счет использования специального термостата, подключенного к беспроводной связи с интернетом через wifi. Сложности могут возникать из-за сбоев в работе провайдера, отключения света, модель самого котла и, возможно, личных финансовых возможностей.

• Android;
• iOS;
• Microsoft Phone.

Предусмотрено несколько вариантов управления газовым котлом по gsm:

• автоматический, не требующий участия человека;
• передача тревожных сигналов путем смс сигналов в случае возникновения опасных, аварийных ситуаций, настройка осуществляется предварительно на блоке управления газовым котлом;
• передача смс команд, которые способна распознавать автоматическая система котла;
• непосредственное управление через систему gsm, которая подключена к блоку.

Преимущество данного дистанционного управление газовым котлом в том, что осуществляется постоянный контроль над его работой, независимо от удаленности владельца. Тем более чтобы контролировать работу системы можно с нескольких телефонов.

Если в домостроении или квартире имеется стационарное подключение к сети Интернет, осуществлять дистанционное управление можно за счет проплаченных услуг провайдера

Важно, чтобы соединение в жилище осуществлялось при помощи wifi роутера. Если температура в помещении опускается ниже установленных ранее параметров, передается сигнал на приемник котла, который автоматически включает необходимый режим

Владелец может контролировать работу системы, вносить изменения в параметры, предотвращать сбои в работе при помощи собственного смартфона. Система позволяет экономить газ за счет дистанционной установки минимальных температурных показателей в то время, когда дома никого нет.

Это возможность осуществлять gsm управление даже котлами старых образцов. Универсальный электронный блок приобретается отдельно и устанавливается на котле или недалеко от него. Отдельно монтируются термостаты на каждом радиаторе.

Допускается до шести штук в одной отопительной системе. Управление осуществляется дистанционно, даже если хозяин находится за сотни километров или непосредственно на блоке управления.

Цены на популярные модели

GSM-модули выпускаются как производителями котельного оборудования, так и независимыми компаниями которые занимаются отдельно автоматизацией. Отличительной чертой общих систем автоматизации является гибкость, подключение нескольких типов оборудования для одновременного обслуживания. Проще говоря, они подойдут для любого котла отопления и могут одновременно использоваться для обслуживания, например, охранной системы или бытового оборудования в доме.

Выбирать предстоит из числа таких популярных моделей и производителей, как: Vaillant, Veismann, Buderus, Протерм, Кситал, Эван. У всех имеется базовый набор функций по подключению двух-трех датчиков температуры и контроля за работой котла, температурой воздуха в помещении и на улице.

Производитель	Модель	Стоимость, руб
Vaillant	ZONT H-1 (Эван)	8 400
Veismann	Модуль Vitocom 100 (тип GSM2)	13 200
Buderus	Buderus Logamatic Easycom (PRO)	65 000(270 000)
Протерм	Модуль GSM для котла Protherm	7 500
Телеметрика	GSM модуль для котла GSM-термометр	8 800
Кситал	GSM-4T	7 700
GSM-8T	8 200
GSM-12T	8 400
Эван	GSM-Climate	7 500

Protherm GSM-Climate ZONT H-1V eBUS

Основные характеристики

• Производителm Protherm
• Страна производителя Россия
• Цена за 1 шт. 9413 р.

ОСОБЕННОСТИ УСТРОЙСТВА:

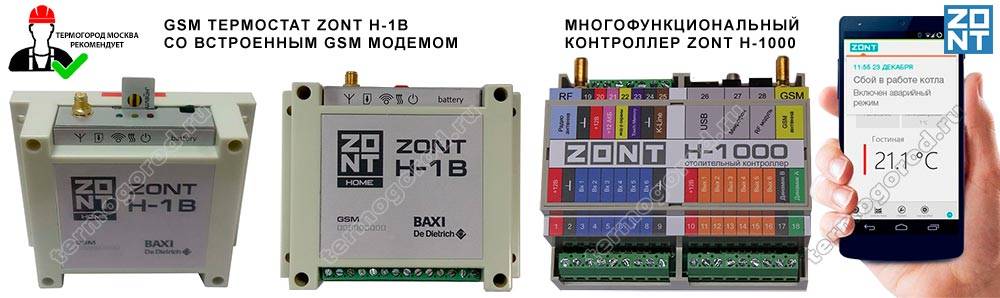

BAXI GSM-Climate ZONT-H1B

Основные характеристики

• Гарантия от производителя 2 года
• Производитель BAXI
• Страна производителя: Россия

ОСОБЕННОСТИ УСТРОЙСТВА:

КотелОк

GSM модуль КотелОк — это максимально простой и легко настраиваемый (достаточно 1 звонка) GSM прибор для:

• контроля за температурой в доме
• контроля за наличием электричества
• управления котлом с телефона

Основные возможности gsm модуля

Настройка и управление gsm модулем

Для настройки gsm модуля необходимо просто позвонить на номер СИМ-карты установленной в прибор.

Управление gsm модулем осуществляется SMS командами с телефона. Подойдет любой телефон. На каждую команду, прибор присылает подтверждение о её выполнении.

Для того, чтобы узнать температуру в доме достаточно просто позвонить на прибор.

Очень важно помнить о том, что на СИМ-карте установленной в gsm-модуль Котелок был положительный баланс для своевременного оповещения о произошедшем событии

• Комплектация:
• Прибор «Котел.ОК» — 1 шт
• Инструкция — 1 шт
• Руководство по эксплуатации — 1 шт
• Антенна GSM штыревая 4 см (установлена) — 1 шт
• Термодатчик с кабелем 0,5м — 1 шт
• Сетевой адаптер 12В — 1 шт

Характеристики:

• Единица измерения: 1 шт
• Габариты (мм): 62x67x31
• Масса (кг): 0.10
• Количество датчиков температуры (Используются цифровые датчики температуры DS18B20): 2 внешних (1 идет в комплекте)
• Диапазон измеряемой температуры (для внешнего датчика): от -55 до +125 °С
• Количество выходов (Реле, перекидной контакт, максимальная нагрузка 10А/220В): 1
• Напряжение питания: сетевой адаптер с выходом 12В х 1А
• Ток потребления при питании 12В: 50 мА
• Рабочий температурный диапазон: от -30°С до +55°С
• Влажность: не выше 85%
• Габаритные размеры: 62мм(д) х 67мм(ш) х 31мм(в)
• Масса: не более 100 г.
• Разъем для подключения антенны: SMA
• Число номеров телефонов для оповещения: 5
• Емкость встроенного аккумулятора: 100 мАч (работа от аккумулятора до 3 часов)

Цена 3990р

Модуль GSM для котлов ZOTA серии Lux, MK

Артикул: GM 344332 0001

Основные характеристики

• Гарантия от производителя 1 год
• Производитель ZOTA
• Страна производителяРоссия
• Цена за 1 шт. 6962 руб

Модуль управления ZOTA GSM предназначен для контроля и управления электроводонагревателями серий ZOTA Lux и ZOTA МК с помощью мобильного телефона, через службу коротких сообщений (SMS).

ОСОБЕННОСТИ УСТРОЙСТВА:

Модуль GSM-Climate ЭВАН

• Страна бренда Россия
• Страна-производитель Россия
• Цена 7409р

Компактное устройство с собственной SIM-картой, подсоединяемое к любому котлу отопления ЭВАН (в том числе и уже введенному в эксплуатацию).Команды на него могут передаваться с любого телефона (спутниковой, мобильной или фиксированной связи), планшета или ПК. Для дистанционного управления требуется ввести уникальный пароль, что исключает несанкционированный доступ.

Как подключить gsm модуль к котлу

Процедура подключения сетевого контроллера к отопительным агрегатам производится в определённой последовательности, состоит из нескольких этапов:

1. Установка датчиков в помещении и внутри котла, подключение их к единому контроллеру.
2. Подготовка и установка SIM-карты. Следует отключить на карте ПИН-код, а также внести определённый список доверенных номеров.
3. Проверка работы системы. Программное обеспечение GSM модуля имеет ряд базовых настроек, обеспечивающих старт функционирования всей системы. Пользователю будут доступны данные о температуре, напряжении в сети и прочих характеристиках котла.

Какими системами можно управлять на расстоянии

Возможность автоматического управления отоплением доступна, если речь идет об автономных двухтрубных системах с принудительной циркуляцией теплоносителя. Это значит, что котел оснащен циркуляционным насосом или такой насос встроен дополнительно в подачу или обратку. При этом максимальная эффективность достигается в системах с коллектором (распределительной гребенкой).

Модули управления GSM позволяют управлять не только котлом отопления, но и другими системами

При этом требуется дооборудование системы блоком безопасности, который работает в авторежиме. Он способен предотвратить негативные последствия при порывах, причиной которых стало избыточное давление. При перегреве пар, создающий высокое давление, выпускается через аварийный клапан.

Дистанционное управление котлом отопления, кроме платы управления, включается в себя:

• приборы, измеряющие температуру воды в системе;
• датчики давления;
• устройства, контролирующие уровень воды.

Есть и более сложные модели, которые способны подстраивать работу системы под изменяющуюся погоду. Для этого на улице устанавливаются дополнительные датчики. Все это «железо» управляется микропроцессором с определенным программным обеспечением. Именно программы и составляют основную долю стоимости, так как оборудование не настолько дорогое.

В систему дистанционного контроля входят датчики температуры, запорно-регулирующая арматура

Все это оборудование для контроля котла отопления на расстоянии монтируется в систему отопления дополнительно. Может устанавливаться как в процессе монтажа системы, так и «встраиваться» в уже готовую. Только учтите, что для дооборудования существующего отопления, необходимы солидные переделки — придется встраивать датчики и регулирующие/запорные устройства (клапана).

Особенности и свойства

GSM управление котлом отопления имеет следующие возможности:

• обеспечить в доме необходимый температурный режим в любое время года, причем для изменения температуры нет необходимости находиться вблизи от котла;
• на расстоянии подготовить дом к приезду хозяев, установив там комфортную температуру (даже если здание пустовало в течение нескольких недель, его хозяевам и гостям не придется возвращаться в холодное помещение);

• в зимний период предотвратить замерзание труб и последующую их разгерметизацию при неожиданных морозах — можно находясь вдалеке от дома повысить температуру в котле, просто послав сообщение;

• обеспечить дистанционный контроль за исправностью установленной системы обогрева — при сбоях приходят сообщения;
• в кратчайшие сроки работу отопления при возникших аварийных ситуациях;
• обеспечить максимальную экономию топлива;
• увеличить сроки функционирования газового котла — за счет своевременного реагирования на аварийные ситуации.

То есть GSM-управление отоплением по телефону или через Интернет обеспечивает на даче или в частном доме недоступный ранее уровень комфорта. Этот девайс полезен тем, у кого работа связана с частыми отлучками, кто часто отлучается, некому постоянно следить за состоянием отопления.

Функции модуля

Возможности определяются тремя факторами:

• Количество подключаемых датчиков и каналов управления
• Прошивкой контроллера, определяя уровень контроля и управления.
• Наличием обратной связи, управление котлом отопления.

Термометры, датчики давления или угарного газа могут быть цифровыми или аналоговыми, однако подключение определяется возможностями интерфейса контроллера. Чаще для GSM-модуля характерно подключение аналоговых датчиков, выдаваемых определенный уровень сигнала или меняющих свое сопротивление.

Цифровые интерфейсы управления и передачи данных почти не используются для управления котлом отопления, зато позволяют подключить к устройству такое оборудование, как охранный контур или бытовая техника, которая оборудована интерфейсом RS-485, RS232 или даже USB.

В качестве обратной связи, то есть управления котлом, используется блок реле, способных попросту включать или выключать питание газового отопительного котла или переключать режимы, если у блока управления котлом имеются соответствующие выводы.

В минимальном наборе модуль GSM способен контролировать и передавать пользователю показания установленных датчиков температуры. Этого вполне достаточно, чтобы знать фактическую температуру в помещении, на улице и контролировать нагрев теплоносителя непосредственно в котле. На основании этих данных уже можно судить о качестве работы котла, определить работает он или нет, и хватает ли его нынешней установки для поддержания заданной температуры в помещении.

Обычным набором функций является отправка смс сообщения или звонок пользователю с передачей информации:

1. По запросу. Передаются показания датчиков, установленных в системе.
2. По граничному условию.

В первом случае пользователь отправляет смс на номер, установленный в GSM-модуле с определенным кодом, или звонит и через голосовое управление запрашивает текущее состояние датчиков. В ответ он получает голосом или смс сообщением данные о фактическом значении датчиков.

Модуль самостоятельно передает показания пользователю или установленный формат сообщения, если показания одного или нескольких датчиков вышли за установленный предел. Можно задать минимальное и максимальное допустимое значение для каждого датчика, и если текущее значение выйдет за указанный диапазон, то пользователю придет об этом сообщение.

Например, если датчик температуры установлен непосредственно в котле для изменения температуры теплоносителя, то для него задаются пределы минимального и максимального допустимого значения. Допустим оптимальный нагрев воды – 75°С. Тогда если температура опуститься ниже 50°С, значит, возникла внештатная ситуация, и по какой-то причине котел перестал греть

Уже не особенно важно, что случилось, важно, что пользователю необходимо незамедлительно проверить оборудование и не допустить охлаждения дома

В расширенном списке функций GSM-модуля могут быть такие услуги:

• Удаленная настройка установленных ограничений и пороговых значений для датчиков.
• Управление котлом, включение/выключение, изменение целевой температуры воды.
• Сигнализация о наличии или отсутствии электричества.
• Сигнализация о срабатывании подключенных охранных систем, если блок используется не только для котла отопления, но и для сигнализации.
• Расширенное управление котлом. По значению установленных датчиков в помещении, в котле и на улице контроллер по заданному алгоритму управляет мощностью котла так, чтобы при любом изменении погоды в доме поддерживалась оптимальная температура.

Как работает GSM модуль

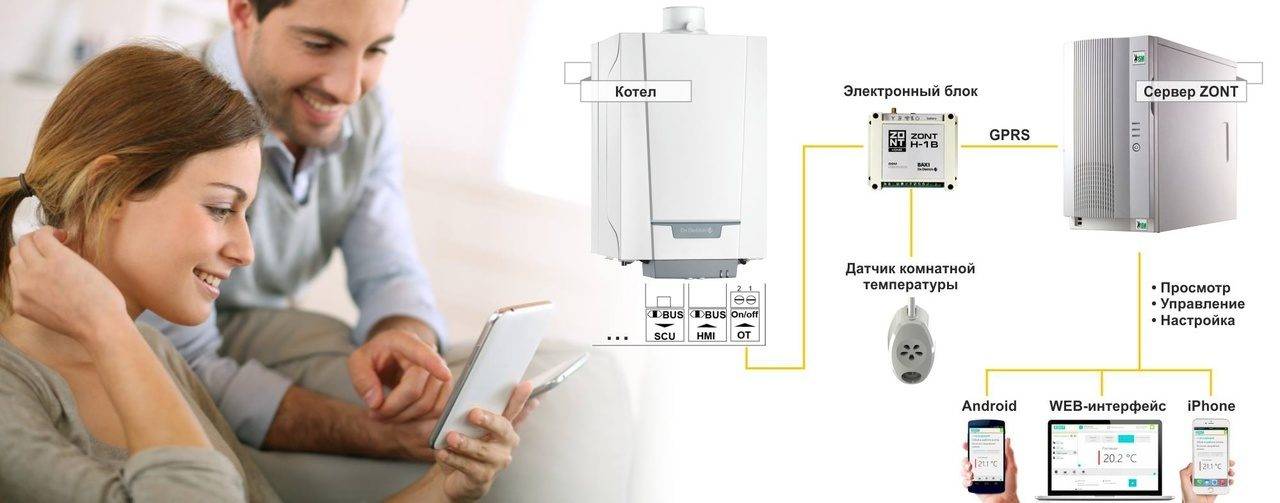

Процесс управления работой котла происходит благодаря небольшому прибору, в который встроен регулируемый процессор (контроллер). Он перерабатывает и передаёт данные от котла к пользователю и наоборот (функция обратной связи) в виде текстовых сообщений.

Основная задача модуля – поддерживать заданные ранее настройки и оперативно реагировать на любые изменения в автономном отоплении.

Пользователь GSM модуля удалённо контролирует систему отопления при помощи мобильной связи, устанавливая или меняя необходимые температурные показатели

Подобное оборудование особенно пригодится владельцам дач, загородных домов или тем, кто часто оставляет своё жильё на долгое время без присмотра. GSM модуль может выступать частью управления отопления в умном доме.

Модули для дистанционного контроля теплоснабжения

Модули управления отоплением

Для организации системы управления отоплением дома необходимо позаботиться о возможности удаленного контроля. Обеспечить эту функцию помогут специальные модули. Чаще всего они не входят в стандартную комплектацию программаторов и терморегуляторов.

После приобретения блока управления отоплением дома следует правильно выбрать коммуникационное устройство. В зависимости от технических требований оно может обеспечивать следующие виды связи пользователя и управляющего элемента:

• GSM контроль. Данные передаются с помощью сотовой связи. Фактически это стационарный телефон с функциями формирования, отправки, получения и обработки СМС сообщений;
• Подключение через интернет. Характеризуется более расширенным функционалом и практически не ограничивается территориально. В этом случае пультом управления котлом отопления может быть планшет, ноутбук или любой ПК с установленным специальным программным комплексом.

При выезде за границу не рекомендуется активировать роуминг для контроля отопления через GSM модуль. Это повлечет большие затраты. Лучше всего перепоручить контроль за теплоснабжением знакомому или родственнику.

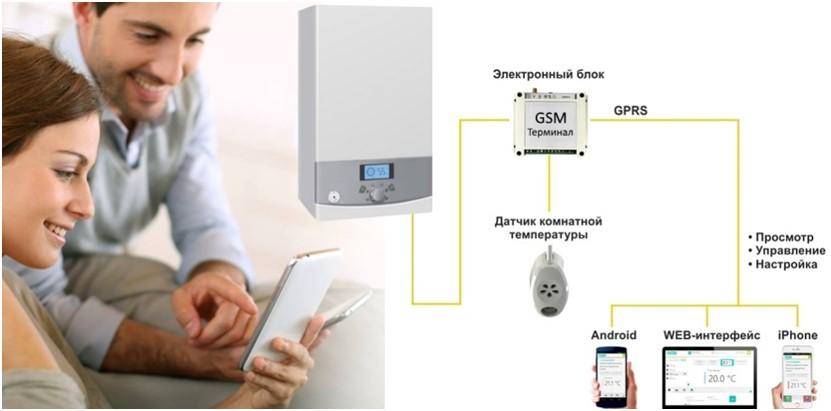

GSM блок управления котлом

GSM блок передачи данных

Самый простой и относительно доступный способ контролировать работу котла – установка управления отоплением по СМС. Для этого приобретается отдельный блок, который подключается к программатору или терморегулятору. Некоторые модели уже имеют подобную функцию.

На этапе выбора дистанционного управления отоплением следует определиться со способом передачи данных через сеть GSM. Это во многом зависит от возможностей конкретной модели телефона, а также встроенных функций блока передачи данных.

Проще всего можно получать сообщения в виде СМС. Установленный в рамку управления отоплением блок будет передавать следующие данные:

• Падение температуры и давления ниже (выше) критического уровня;
• Аварийный отказ в работе котла – отключение электропитания, отсутствие энергоносителя. При этом возможна передача кода ошибки и ее описания.

Блок со встроенным модулем СМС оповещений

Для обратного управления отоплением по телефону необходимо отправлять СМС определенного формата. С их помощью можно настраивать уровень температуры, инициировать запуск котла после аварийного отключения. Также во многих моделях встроена функция отсрочки команды. Т.е. передается значение какого-либо параметра, и указывается время активации котла для его достижения.

При этом важно помнить, что полученные данные могут расходиться с фактическими. Для эффективного управления радиаторами отопления необходимо знать степени погрешности следующих устройств:

• Температурных датчиков. Показания большинства электронных моделей имеют погрешность ±0,5°С;
• Шаг изменения температуры в терморегуляторе. Он может составлять от 0,2°С до 0,5°С.

На практике это действительно необходимо при установке отопления в режим анти замерзания, когда уровень нагрева теплоносителя поддерживается на уровне +5°С. Это позволяет сэкономить на затратах энергоносителя и при этом избежать аварийных ситуаций.

Контроль отопления через интернет

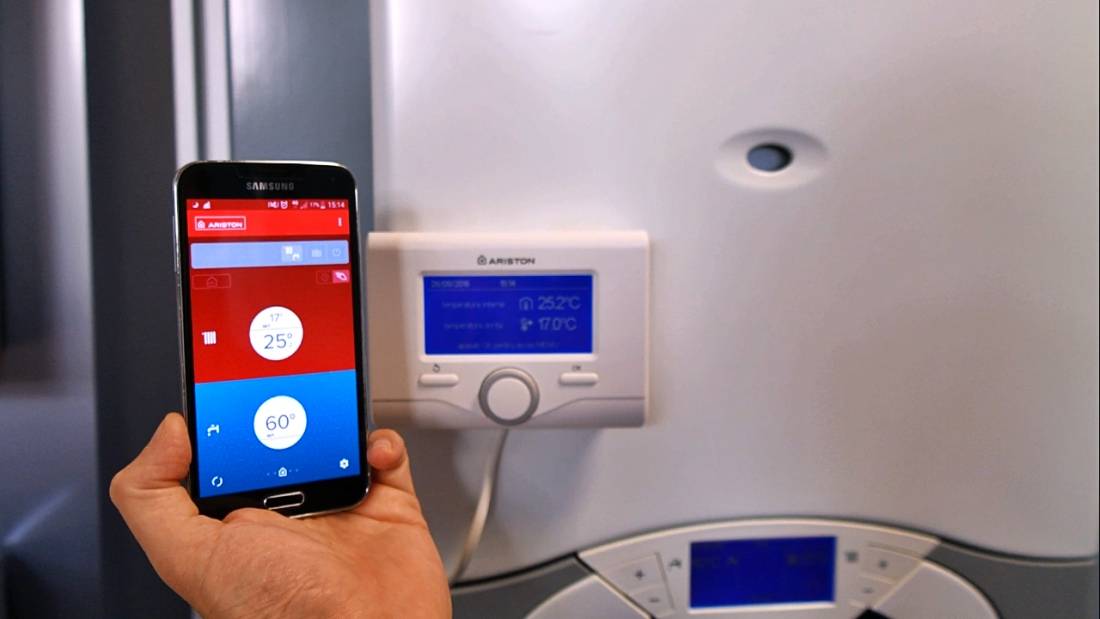

Получение данных об отоплении на смартфон

Управление отоплением через интернет имеет все плюсы, свойственные контролю теплоснабжения с помощью СМС сообщений. Однако возможность получать большее количество информации сказывается на качестве теплоснабжения.

Функции блока управления отоплением коттеджа при подключении к сети интернет имеют ряд преимуществ. Главным из них является возможность установки специальных программных комплексов. Они интегрируются в ноутбук, смартфон или любой другой вид персонального ПК. При этом дистанционное управление теплоснабжением отличается следующими возможностями:

• Удобный интерфейс. Чаще всего он рассчитан под операционные системы смартфонов. Но при небольшой доработке может быть установлен и в компьютер;
• Нет ограничения по количеству подключаемых пользователей, как в СМС блоках;
• Возможность настройки параметров и любой точки, где есть интернет. В этом случае нет необходимости включать роуминг. Исключением составляют услуги интернет от мобильных операторов.

Важно правильно осуществить предварительную настройку пульта дистанционного управления котлом отопления. Для этого рекомендуется  сначала сверить фактические показания системы после их изменения. Это необходимо для калибровки системы

Это необходимо для калибровки системы.

Особенности установки

Возможность для установки GSM модуля управления на сегодняшний день имеется у отопительного оборудования практически любого типа. Так, например, электрические котлы, на которые такие системы монтировались с самого начала, способны после комплектации этим устройством не просто работать в автоматическом режиме, но и контролироваться пользователем на расстоянии. При этом прибор контролирует еще и подачу энергоносителя, которая обычно осуществляется непрерывно. То же относится и к газовым котлам, которые должны быть подключены и к газо-, и к электроснабжению.

Для пеллетных котлов с бункером, в который загружается топливо, установка устройства тоже возможна. Хотя для этого понадобится подключение к электросети. А при монтаже на дизельных отопительных приборах необходим контроль еще и заполнения резервуаров с топливом.

Монтаж модуля

Правильно установить оборудование можно и самостоятельно, руководствуясь инструкцией. Особенности монтажа зависят от типа котла и параметров коммутации. Однако, основные правила в любом случае одинаковы. Так, помещение для установки модуля должно иметь оптимальную влажность. А подаче сигнала с помощью смс не должны мешать железобетонные перекрытия (хотя для этого случая в комплекте может присутствовать антенна). К электросети устройство следует подключать не напрямую, а через УЗО, защищающее его от перепадов напряжения.

Важным моментом в правильной работе оборудования является подходящее программное обеспечение. Обычно оно поставляется вместе с прибором и адаптировано под различные ОС современных смартфонов. Для лучшей работы приложения стоит обновлять по мере выхода обновлений.

Схема GSM управления отоплением умный дом

Обычно систему удается установить самостоятельно. Для этого требуется проверка состояния и анализ возможности уже имеющегося оборудования

Важно также правильно подобрать недостающие компоненты. Обычно, совокупность устройств регулирования построена из одиночного блока, который является связующим звеном между всеми составляющими теплоснабжения

Системы регулирования, построенные на контроле температуры теплоносителя, работают независимо от текущих условий

Он должен устанавливаться с соблюдением следующих условий:

1. Блок контроля должен размещаться на расстоянии не более 300 метров от пользователя. Для увеличения дистанции приобретаются радиоуправляемые модификации, подключается координация через интернет или сотовый телефон.
2. Применение контроллера на основе плат управления теплоснабжением обеспечивает установку дополнительных функций.
3. Производится тщательный подбор локации в доме для монтажа контрольного блока.

Дистанционное управление газовым котлом

Вся современная техника предусматривает возможность дистанционного управления, причем не только с пульта, а и со смартфона. Это очень удобно и дает возможность перед приездом хозяев включить в доме более комфортный режим.

Схема электронного устройства дистанционного управления газовым котлом предполагает наличие следующих составляющих:

• GSM-модуль, установленный в агрегате;
• комнатные или уличные датчики;
• антенна для принятия сигналов;
• аккумулятор, который обеспечивает питание, если нет напряжения в сети.

Чтобы управлять своим газовым котлом со смартфона, нужно установить на него специальное приложение. Оно подходит для версий ОС более iOS 4.3 и Android 2. После установки соответствующего приложения появляется возможность управлять агрегатом посредством отправки СМС со смартфона.

Посредником между смартфоном и газовым агрегатом является GSM-модуль. Он передает заданные режимы и в случае чего сообщает об аварийных ситуациях. Существуют модули разной степени сложности: с простейшими функциями бюджетных котлов, позволяющие работать с несколькими агрегатами.

Автоматическое управление позволяет контролировать множество характеристик. Их количество зависит от типа модуля и модели смартфона. Стандартные действия, которые можно произвести с телефона – это включить или выключить котел, установить желаемую температуру, получить код ошибки.

Самые современные устройства дают возможность передавать отопительному агрегату множество действий:

• переход на летний, зимний, экономный режимы;
• регулирование температуры ГВС;
• задание температуры для каждого помещения;
• отчет о расходе энергоносителя;
• программирование по времени суток.

Контроль за состоянием газового котла осуществляется с помощью множества датчиков:

• давления газа;
• температурные сенсоры воды на входе в котел и на выходе из него;
• температуры в помещении и на улице;
• сенсор пламени;
• фиксатор силы тяги.

Дистанционное управление позволяет оперативно вносить корректировки в отопление дома, что существенно экономит топливо.

Электрическая схема газового котла включает блоки электронных плат и их радиоэлементов. Можно рассмотреть пример схемы типичного агрегата Ariston UNO 24MFFI, которая отображает расположение элементов котла.

А – регулятор температурных режимов.

А11 – датчик пламени.

В – кнопка, позволяющая сбросить ошибку и осуществить перезагрузку устройства (Reset).

С – включение/выключение (Power).

D – переход в режим «Комфорт».

Е – регулятор температуры горячего водоснабжения.

F, G, H, I – светодиоды, которые показывают неисправности или определенные рабочие режимы.

J – разъем для подключения термостата.

K – реле подачи питания насоса.

…

L – реле питания трехходового клапана.

M – реле управления вентилятором.

N – реле газового клапана.

O – разъем управления пульта ДУ.

P, Q, R, S – перемычки, отвечающие за искрообразование, воспламенение, выбор температуры и плавного воспламенения с максимальной мощностью.

T – двухпроводной разъем внешнего термостата и управление заданной температурой.

U – блок питания электронной схемы.

Особенности устройства газового котла

Регулятор температуры газового котла – назначение и виды

Соединение CN301 контактной колодки, к которой подключается газовый клапан, циркуляционный насос, трансформатор и привод трехходового клапана.

К разъему CN201 подводятся термодатчики воды на подаче и «обратке», датчик дымохода, сенсор протока воды.

Разъем CN102 в положении А отвечает за настройку мощности воспламенения горелочного устройства. В процессе настройки красный сенсор будет моргать.

Перемычка CN101 на А выключает задержку возгорания, в положении В – включает опоздание на 2 мин.

CN104 – устанавливает работу в различных температурных диапазонах: А – 35-45ºC, В – 43-82ºC.

CN100 отвечает за настройку максимальной мощности агрегата.

Преимущества и функциональные возможности GSM модуля

• Подключение нескольких телефонов для принятия сообщений и управления работой котла.
• Получение данных с датчиков котла (температура котла, температура теплоносителя на подаче и обратке) и датчиков, которые контролируют окружающее пространство (температура воздуха в помещении, состояние теплого пола, температура воздуха на улице и т.д.). Данные в сообщениях о работе котла обновляются при каждом вхождении в систему.
• Удаленное управление автоматикой котла (пользователь может изменять параметры работы котла, отправляя сообщение по телефону).
• Автоматическое сообщение о проблемах в работе котла (перегрев, потухание, резкое изменение давления, утечка газа, и т.п.)
• Настройка дополнительных функций (включение/отключение котла через SMS, получение сообщений с датчиков затопления, задымления, подключение автоматики открывания ворот и т.п.).
• Работа GSM модуля управления котлом (в течение ограниченного времени) даже в ситуации отключения подачи электроэнергии.
• Защита работы модуля от несанкционированного управления (используемый PIN-код можно регулярно обновлять).

Как выбрать GSM-модуль

При выборе GSM-модуля стоит обратить внимание на следующие параметры:

• Удобство управления. Со смартфоном все понятно – прибор управляется с помощью приложения. А вот если хозяин дома, взаимодействие с устройством происходит под другому. Наиболее распространенных способов управления два: физические кнопки и сенсорный экран. Модели со вторым вариантом удобнее (они показывают больше информации о работе системы отопления). Но стоят дороже. Кончено, есть и такие модели,, которые управляются исключительно со смартфона. Но их покупать не стоит – использовать подобные устройства не очень удобно.
• Комплектация. Базовый комплект поставки модуля – это антенна, внутренний термодатчик, крепеж и само устройство. Но бывают модели с расширенной комплектацией. Она может включать внешние температурные датчики, определители загазованности и другие компоненты. Комплект подбирают исходя из конкретных задач. Например, если цель – обеспечение максимальной безопасности, лучше брать вариант с датчиком загазованности. А если нужно просто дистанционно управлять котлом, подойдет минимальная комплектация.

• Количество каналов. Чем их больше, тем больше пользователей могут управлять прибором. В самых дешевых моделях два канала. Но если домочадцев трое или четверо, такой вариант совершенно не подходит. Поэтому чем больше человек в семье, тем больше должно быть каналов на модуле. При этом нужно иметь в виду, что многоканальные приборы обойдутся дороже.
• Емкость резервной батареи. Чем она больше, тем дольше устройство способно работать в автономном режиме. Нужно иметь в виду, что не стоит переплачивать за емкую батарею там, где в ней нет нужды. Она актуальна лишь в случае, когда в населенном пункте, где находится дом, часто и надолго отключают электричество.

Выводы и полезное видео по теме

О возможностях бюджетных GSM модулей:

Технические нюансы удаленного управления:

Практическое применение гаджета для регулировки работы газового котла:

https://youtube.com/watch?v=LHdxrqCHLZs%2520

Дистанционное управление удобно и повышает степень комфорта, но оно не защищено на 100 % от разрыва связи. Всегда нужно иметь страховку на случай отключения интернет-соединения или электроэнергии.

Продвинутые теплотехники предлагают внедрять только проверенные системы удаленного управления, пользоваться лицензионным оборудованием, продумывать способы резервного питания и дублировать каналы связи с газовым котлом.

В расположенном под текстом блоке вы можете поделиться собственным опытом в освоении и использовании прогрессивных схем управления домашними коммуникациями. Оставляйте комментарии, задавайте вопросы, размещайте фото по теме статьи. Не исключено, что ваши рекомендации пригодятся посетителям сайта.
