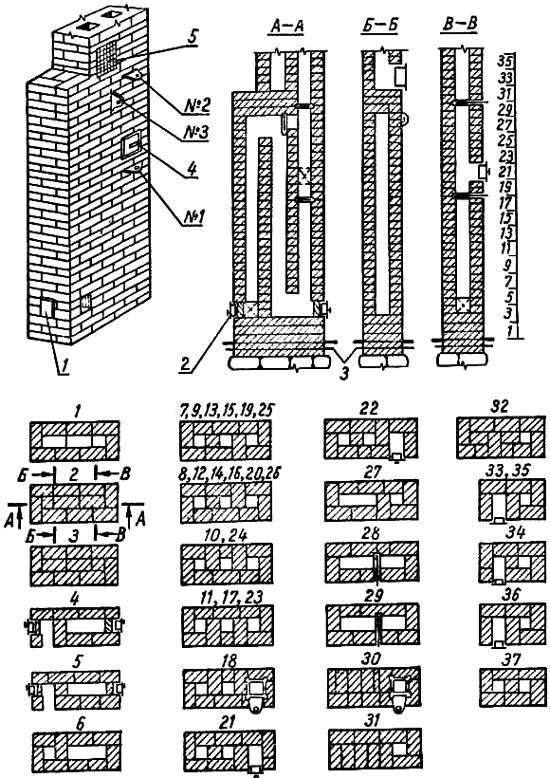

Схемы и инструкции по кладке вентканала из кирпича

Виды вентиляционных систем

Вентиляция в газобетонном доме имеет свои особенности. Если в строениях из традиционных материалов вентканалы прокладываются только в помещениях с повышенной влажностью воздуха, то здесь их желательно устраивать в каждой комнате.

Вентиляция частного дома может быть естественной, принудительной или смешанной.

Примеры разных схем приведены в таблице.

Теперь подробнее о каждом виде.

Естественная (пассивная) вентиляция

Чтобы пассивная вентиляция дома из газобетона работала нормально, нужно приложить некоторые усилия.

А именно:

Устроить каналы для отвода грязного и влажного воздуха из дома. Чтобы он вытягивался сам, эти каналы должны выходить на крышу дома на определенную высоту. Если они отстоят от конька на полтора метра, то должны быть выше него на 50 см. При расстоянии до 3 метров, оголовок канала может быть на одном уровне с коньком. А а если это расстояние превышает 3 метра, верхушка канала не должна быть ниже линии, проведенной от конька под углом 100 к горизонту. Нарушение этих требований становится причиной плохой тяги или даже её «опрокидывания».

Принудительная вентиляция

Такая система обойдется дороже и в монтаже, и в эксплуатации из-за использования электроэнергии и специальных приборов для принудительной циркуляции воздуха.

Но их цена окупается большей эффективностью вентиляции и улучшением домашнего микроклимата.

• Воздуховоды в такой системе оборудуются вытяжными вентиляторами, а воздух с улицы подается через свою сеть каналов.
• Чтобы в холодную погоду не нарушался температурный режим в помещениях, вентиляционную систему снабжают агрегатами для нагрева уличного воздуха.
• Самым экономичным в этом случае вариантом является использование не электронагревателя, а рекуператора тепла. Это теплообменник с двумя вентиляторами — приточным и вытяжным, в котором происходит нагревание свежего воздуха от тепла отводимых из дома газов.

Обычно рекуператор устанавливают на чердаке дома и подключают к общему каналу, в который объединяются воздуховоды из всех вентилируемых помещений. Доступ к нему должен быть свободным, так как он требует обслуживания — очистки пластин при смене сезонов и замены фильтров.

Вентиляция смешанного типа

В такой системе приток свежего воздуха происходит естественным путем, а для отвода отработанных воздушных масс устанавливают вытяжные вентиляторы.

Это могут быть:

Приборы, встроенные в наружные стены или окна каждой вентилируемой комнаты;

Один мощный канальный вентилятор на чердаке, к которому подводится несколько вентканалов.

Этапы работ

Облицовка кирпичом: данная технология предусматривает, что облицовочные работы будут производиться в такой последовательности:

Необходимое количество кирпичей рассчитывается до начала кладки. Необходимо четко высчитать это количество, чтобы потом не докупать материал из другой партии, так как рискуете нарваться на несовпадение кирпичей по оттенку. Зная точное количество материала, стоит прибавить к полученной цифре примерно 10%. Этот запас понадобиться на случай, если часть кирпичей в процесс кладки получит непоправимые разрушения.

Первым делом выполняем пробную кладку, то есть монтируем около 1 кв. м кирпича для проверки текстуры раствора. Также это нужно для того, чтобы определиться со способом заполнения полученных швов. Пробная укладка выполняется для каждого из типов кирпича или раствора, который будет использоваться.

Для правильного расчета расхода кирпича и определения необходимой толщины швов, пробный ряд, сначала укладывают, а потом разбирают. Работы производятся, что называется «насухо», то есть без раствора. Таким образом, мы можем убедиться в правильности перевязки углов и не ошибемся при укладке.

• Если вы начали кладку одним способом, не меняйте его на другой до самого окончания работ. Раствор также менять нельзя. В противном случае вы рискуете нарушить эстетику кладки. Данное правило необходимо соблюдать, независимо от того, какая часть здания облицовывается – цоколь или стены.
• Не нужно экспериментировать во время приготовления раствора. Желание сэкономить приводит к тому, что многие нарушают указания фирмы-изготовителя, а это приводит к плачевным последствиям. Не рекомендуется использовать противоморозные добавки в растворе. Гораздо разумнее просто прекратить работы, если температура опустилась до 0°С. Не рискуйте качеством будущей облицовки.

Для достижения равномерного цвета кладки, необходимо одновременно использовать кирпичи из разных поддонов.

Перед укладкой, подготовленный кирпич рекомендуется ненадолго опустить в воду. Так смоется пыль с его поверхности, плюс вода не позволит раствору слишком быстро высохнуть. Помните, сухой кирпич практически моментально впитает воду из раствора. Это приведет к тому, что готовая кладка станет менее прочной, так как раствор будет крошиться.

Не забывайте использовать уровень и отвесы для проверки горизонтальности рядов и вертикальности швов.

В процессе работы следует делать перерывы, для оценки правильности кладки с расстояния. Это поможет своевременно обнаружить возможные дефекты, чтобы потом быстро исправить их.

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Подключение вытяжки

В кухне может «не хватать» действия только вентиляции, устроенной в стене, особенно, если часто готовят и кухня небольшая. Выручает вытяжка, которая удаляет неприятный воздух из кухни

Важно правильно подключить ее к вентканалу. Расстояние до вентшахты желательно чтобы было минимальным. Иначе эффект вытяжки будет снижен

Да и смотрятся длинные воздуховоды некрасиво

Иначе эффект вытяжки будет снижен. Да и смотрятся длинные воздуховоды некрасиво.

Для подсоединения нужны специальные воздуховоды и переходники. Соединяют элементы герметично. Для безопасности и эффективной работы важны ряд правил. При подключении вытяжной трубы она не должна перекрывать вентиляционный канал целиком: когда не работает, — действует основная вентиляция, от тяги воздуха. Для этого нужно не забыть поставить решетку над входом вытяжной тубы.

Чтобы вытяжка не подвела, нужно чтобы у воздуха не было препятствий

Вот почему важно, чтобы длина воздуховода была покороче. А о поворотах вообще лучше забыть. Качественной тяге будет способствовать и гладкость трубы

Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

Качественной тяге будет способствовать и гладкость трубы. Поэтому гофрированные трубопроводы, которые предпочитают из-за из гибкости, — все-таки задерживают воздушный поток. Уж если не обойтись, нужно сглаживать повороты. Опасно: если в кухне пользуются газовой нагревательной колонкой, вытяжку нельзя выводить в ее дымовой канал

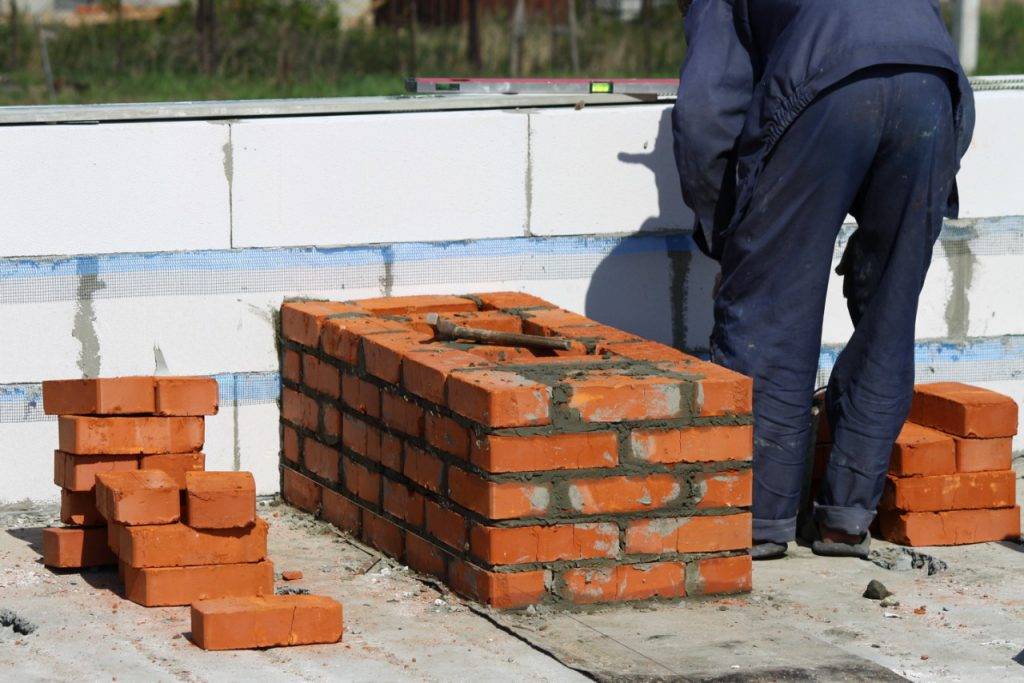

Технология кладки

Самым продуктивным способом, поэтому популярным, считается двойная кладка кирпича с вертикальным квадратным ходом. Для кладки вентканала используется полнотелый кирпич, а раствор применяется такой же, как и для кладки стен. Когда дом строится из кирпича, то в его стенах нужно заранее спроектировать вентиляцию.

Итак, рассмотрим технологию кладки канала. Первым делом, необходимо сделать разметку, применяя инвентарный складной шаблон. Этот шаблон можно изготовить самостоятельно. Нужно использовать доску размером 14х250х2.5 см, сделать в ней вырезы, соответствующие вентиляционному каналу на плане стены.

Самый обычный размер канала 140х140мм. Для того что бы канал был максимально ровный и уберечь его от загрязнения, для кладки используются буйки. В виде буйков можно использовать деревянный короб, который должен соответствовать размерам нашего воздуховода.

Его высота должна быть не менее высоты семи кладок кирпича. Буёк вставляется в середину канала, и перемещается выше через семь – восемь кладок кирпича. Все швы необходимо хорошо заделывать раствором, это избавит от проникновения дыма или паров в комнаты, возле которых проходит сам канал. Вентиляция может примыкать к

Самые частые ошибки и их исправление

Существует ряд ошибок, которые люди допускают при строительстве, которые мешают нормальной работе воздухообмена в доме. Рассмотрим каждую из них, а также разберемся, как ее исправить.

1. Отсутствие или же плохая вентиляция помещения, где нет окон. Это может привести к повышению влажности, что влечет за собой появление плесени и грибка. Для того что бы решить данную проблему, необходимо сделать в помещении отдельный источник подачи свежего воздуха с пропускной способностью 15м³/ч.
2. Образование в стене отверстия. Через это отверстие в середину проходит холодный воздух с улицы, что приводи к потере тепла. Данная проблема решаема с применением установки в отверстие вентилятора. Также необходимо строительный кирпич вокруг вентилятора обработать жидкостью с гидрофобными способностями, так как влага все равно будет проступать на кирпич.
3. Отсутствие вентиляционных отверстий во внутренних дверях может привести препятствовать эффектной циркуляции воздуха. Решить эту проблему легко – нужно сделать в дверях отверстия, которые смогут выпускать из помещения грязный воздух. Размеры отверстий можно делать 80х80см или 150х150см. Чтобы качественно замаскировать их, используйте декоративную решетку.
4. Хорошая герметичность металлопластиковых окон препятствует естественной циркуляции воздуха в доме. Отсутствие циркуляции способствует образованию химических веществ, воздействие которых на организм приводит к возникновению злокачественных образований. Для создания циркуляции необходимо использовать окна с системой проветривания.

Вентиляция необходима для любого помещения, а особенно для жилых домов. Ведь, от свежести в доме напрямую зависит самочувствие и здоровье человека.

Вытяжная шахтная система

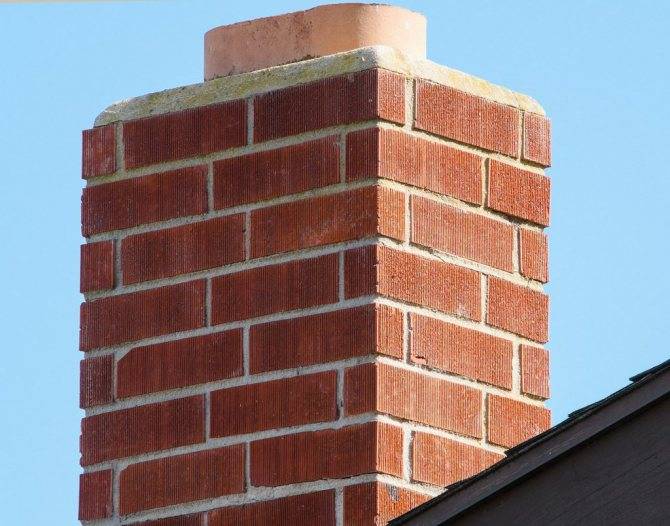

Шахты естественной системы вентиляции ставятся на крыше дома, по аналогичности с дымовой трубой печки. Они бывают частным каналом или иметь канал, объединенный с вентиляционным. Шахты со своим каналом делаются путем кладки из кирпича с теплоизоляцией фибролитом или каркасным утолщенным теплоизолятором. Шахты второго типа – из кирпича с заполнением из теплоизоляционого и влагоустойчивого материала (пенополистирол, ячеистое стекло, керамзитовый песок и др.) или с теплоизоляцией из досок толщиной 40 мм, покрытых кровельной сталью сверху слоя войлока (ваты на минеральной основе), пропитанного глиняным раствором и оштукатуренного.

Обозначение высоты вытяжных шахт.

Высота шахты над крышей должна подходить следующим условиям:

1. В случае ее расположения около конька крыши, устье шахты (отверстие вытяжки) должно находиться выше конька более чем на 0,5 м.
2. При удалении от конька на расстояние 1,5-3 м устье может находиться в одном уровне с коньком.
3. Если до конька более трех метров, то отверстие размещается по стороне угла в 10? к горизонту с вершиной на коньке.
4. В помещениях, где готовится еда, высота шахты должна быть не менее 1 м.
5. Высота устья над кровлей в обыкновенных домах принимается порядка 1 м; а в случае сильных выбросов с резким запахом (факельный выброс) – не менее двух метров.
6. Если появляется риск очень больших загрязнений воздуха, то шахту придется поднять на высоту не менее трех метров.

Вернуться к началу

Кирпич для кладки и замечания по работе с ним

Для кирпичных стен используется, как правило, полнотелый камень. Возможно применение пустотелого облицовочного кирпича, но с заполненными глиной или раствором пустотами.

Вентканалы выполняются из красного кирпича

Фиксируется кирпич в каналах таким же раствором, какой использовался и для строительства внутренних стен. Чтобы замес был достаточной крепости, в приготовлении раствора нужно соблюдать пропорции:

• песок строительный очищенный – 3 части;
• цемент М500 – 1 часть.

Вода дозированными порциями добавляется в сухую, предварительно подготовленную смесь при постоянном ее перемешивании. Консистенция замеса должна быть такой, чтобы при наклоне под 45 градусов емкости он не выливался.

Формирование вентиляционного канала часто требует использование кирпичей нестандартного размера в случаях перевязки швов, в местах примыкания стенок, пр. Для их механической обработки используется:

• рубка с помощью кельмы или молотка-кирочки;
• болгарка;
• механизм для резки кирпича.

В целях экономии обрабатывается бой, материал с отбитыми углами, сколами, пр.

Фактический навык

Устройство вентиляционного каналаделается с учетом принципиальных моментов:

• Шаблон ложится на кладку так, чтобы собственным торцом он примыкал к поверхности поперечной стены изнутри. Обводятся при помощи мела отверстия — будущие сечения каналов. Необходимо не лениться и то и дело проверять при помощи этого шаблона, нет ли сдвигов во время строительства конструкции. Похожие нарушение могут отразиться на хорошей работе вентиляции.
• Форма канала может быть прямоугольной (часто используется) или квадратной. Стены и перегородки между ними укладывают в 1 кирпич толщиной.
• Каналы укладывают вплотную, подрезая раствор.

• Выполняется однорядная перевязка укладки рядом с вентиляционными каналами.

• Чтобы закрепить вентиляцию, применяют кирпичи, которые укладывают поперек канала. Правда, в последующем может быть затруднена чистка.
• Если требуется сделать отвод канала, он обязан быть на расстоянии не более метра. Угол — не меньше 60° к горизонту. Отводной участок выкладывают из кирпичей, которые отесаны под соответствующим углом. Сечение на этом отрезке и ключевого канала обязаны быть похожими.
• Кладку шахты вентиляции и главной стены перевязывают за счёт половинок и трехчетверток кирпича.
• Исказить форму каналов не дадут возможности иногда переставляемые буйки. При укладывании они не дают забиваться мусором шахте.
• Следует хорошенько затирать швы швабровкой. Комфортно делать это, смачивая водой. Ровная поверхность не даст шанса саже задерживаться на стенках.
• Чтобы не замусорить канал в рабочий период раствором, окно можно залаживать скомканными газетами или еще чем-нибудь подходящим. Поднимаясь все выше и выше, — перекладывать ее, потом просто удалить. Если не сделать этого, необходимо обязательно проверить, не засорен ли он, при помощи шара.

Особенности устройства

Вентиляционные каналы представляют собой воздуховод, по которым воздух движется за счет разницы наружного и внутреннего давления (естественная вентиляция), или движение задается вентилятором (принудительная вентиляция). Вытяжная вентиляция составлена из вентканалов (внутри стены или приставных), закрываемых решетками жалюзийного типа, сборных воздуховодов, расположенных горизонтально, и шахты для обеспечения вытяжки. Застоявшийся воздух из дома направляется в канал, минуя жалюзи решетки, поднимается и накапливается в горизонтальном воздуховоде, откуда с помощью шахтного выхода вырывается наружу. Внутри поток воздуха контролируется жалюзийной задвижкой, а внутри воздуховода и шахты — запорными задвижками.

Схема вентиляции жилого помещения: 1 — вытяжная решетка; 2 — фрамуга или окно; 3 — вентиляционный канал.

В строениях, имеющих стены из кирпича, проводка вен­тиляционных каналов осуществляется внутри стен или в пазах, закрытых плитами. Мини­мально размер вентиляционных каналов из кирпича должен составлять половину длины кирпича (14×14 см). Толщина перегородки канала не должна быть менее половины кирпича. В наружных несущих кирпичных стенах вентиляционные каналы не формируются. В случаях когда дом не имеет внутренних кирпичных стен, монтируются при­ставные воздуховоды с минимальным размером 10х15 см. Такие воздуховоды при нормальной влажности обычно изготавливаются из гипсошлаковых и гипсокартоновых плит, а при повышенной влажности — из бетонных панелей толщиной до 40 мм. Иногда воздуховоды делаются из асбестоцемента, металлических листов или пласт­ика.

Воздуховоды горизонтального типа, расположенные на чердаках или в других помещениях, изготавливаются из гип­сошлаковых панелей толщиной до 50 мм с воздушным зазором 40 мм или из пустотных бетонных плит толщиной до 10 см. Горизонтальные воздуховоды устанавливаются сверху потолочного покрытия путем укладки одного ряда плит, покрываемого затем слоем цемента толщиной более 5 мм. Размер горизонтальных воздуховодов — не менее 20×20 см. Горизонтальные воздуховоды в помещениях с повышенной влажностью (баня, сауна) делаются с уклоном 0,01 к вытяжной шах­те.

Очень частые ошибки

1. Не выведен вентканал в кухонной комнате, ванной, сантехнических узлах, кладовках без окон.
2. Взамен канала «действует» отверстие в стене, закрытое решёткой. Это не даёт тяги, а это означает и малоэффективно.
3. Плотно зарыты двери и окна и нет проветривателей. В подобных условиях система вентиляции не работает, о чем сообщат зловонные запахи, конденсат, плесень.
4. «Перебор» с вентиляцией. Механическая вентиляция. если существует особенная вытяжная труба, к примеру, камина, не разрешена.
5. В комнате с камином совсем нет вытяжки. Исправный каминный дымоход менее опасен. Однако, когда камин зажигается, дым может попадать в комнату, лучше иметь в ней отдельный вентканал.
6. Нет вытяжки в комнате, которая отгорожена от других 2-мя дверями. Их «преодоление» воздушным потоком порой абсолютно невозможно, как и — продуктивная система вентиляции.
7. Неутепленный канал. Если каналы — в стенах снаружи, в первую очередь необходимо утеплять, иначе теряется тяговая сила.
8. Трубы для газа запрещено ставить в стене. Делать это только в канавках с экранами, где есть вентиляционными отверстиями.
9. Отклонение вертикального канала может нарушать вентиляцию. Максимум на 30°. Если дело сделано, есть один выход — установить дополнительно вентилятор. Только не в помещении, где находится камин!

Полезные рекомендации

Если прочитав вышеописанную информацию, вы решились самостоятельно организовать систему воздухообмена, то наверняка желаете получить полезные наставления.

Мы это понимаем и представляем вашему вниманию несколько важных рекомендаций.

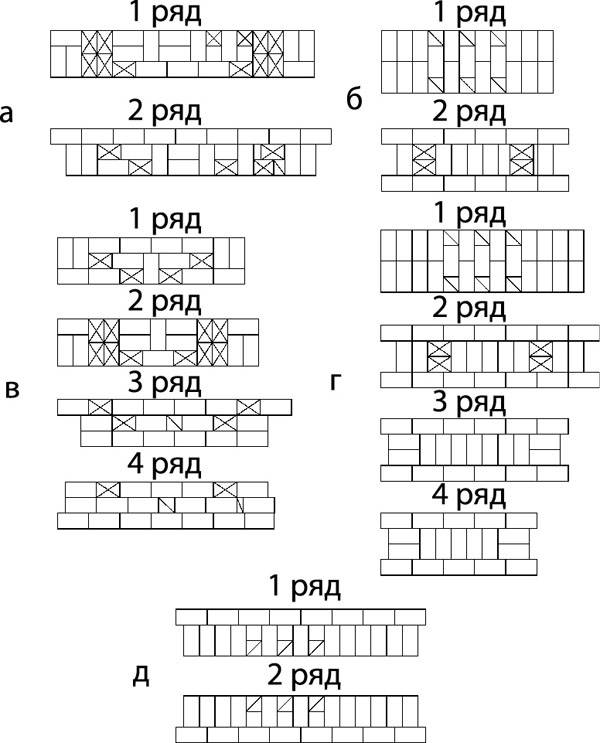

Пример кладки шахты (а – для полуторного ряда, б – для двойного)

• Кладка вентиляционных каналов из кирпича должна выполняться из полнотелых образцов. При этом нельзя забывать про правила перевязки. Лучше всего спроектировать данный элемент заранее.
• Как правило, размеры вентканалов кирпичной кладке составляют 14х14 см, в свою очередь дымоотводы должны быть немного больше – 27х14 см. При этом толщина стенок между должна быть не менее половины кирпича.
• Если вы хотите добиться правильной формы и не допустить засорения шахт, вставьте в них специальные инвентарные буйки. По сути это пустотелая коробка, выполненная из фанеры.

• Для создания каналов можно использовать обычный раствор из цемента и песка. Перед нанесением кирпич рекомендуется смочить водой, чтобы улучшить его схватываемость.
• Каналы рекомендуется делать гладкими, то есть без каких-либо шероховатостей. Также не желательно наличие выступов или впадин, так как они препятствуют нормальной циркуляции воздуха.

Позаботьтесь о резке кирпича для создания отверстий. Как правило, данная операция вызывает у многих людей затруднения

Если возникает необходимость создания отвода, то его длину нужно сделать не более 100 см, а угол наклона не менее 60 градусов, относительно горизонта.

При этом сечение в обоих частях канала должно быть равным, в противном случае будет наблюдаться снижение эффективности тяги. Для кладки наклонных участков нужно использовать отёсанный кирпич под нужным углом.

В местах непосредственной близости с деревянными конструкциями, необходимо создать разделку из негорючих материалов. Для этого прекрасно подойдет асбест.

Также требуется увеличить толщину стен канала: до 40 см, если конструкция не защищена, и до 25 см, в противном случае.

Для кладки лучше всего использовать двойной силикатный кирпич м 150, так как он обладает требуемым коэффициентом морозостойкости и теплопроводности. Впрочем, допускается использование и других образцов.

Требования к устройству

Вентшахта представлена системой, по которой воздушные потоки перемещаются одним из существующих способов:

• благодаря разнице в показаниях атмосферного давления и аналогичного параметра в комнате;
• за счет работающего вентиляторного устройства.

Вентсистема состоит из каналов, жалюзей, воздуходувов, располагаемых горизонтально, и шахт.

Принцип работы такой: воздушные потоки из здания втягиваются в каналы, просачиваются сквозь жалюзи, переходят в воздуходув и по шахте выводятся наружу. Регулировка потоков выполняется решеткой и специальными запорами.

В сооружениях, построенных из кирпичного материала, вентиляция монтируется в стенках или пазу, укрытом за плитами, и имеет минимальные размеры в половинку кирпича (140 на 140 мм).

Если в здании отсутствуют кирпичные перегородки, монтируется накладной вентканал, размеры которого составляют 100 на 150 мм. Для обустройства таких систем используют гипсокартонный материал или гипсошлак, а в комнатах с высокой влажностью – бетон. Кроме того, воздуховоды изготавливают из пластика, металла и асбестоцемента.

Существуют определенные требования, которые следует соблюдать при оборудовании вентканала из кирпича в частном доме:

• когда шахта расположена возле конька, вытяжное отверстие устраивается с превышением верхней отметки на пятьдесят сантиметров;
• если выходное отверстие расположено в стороне от конька, разрешается устраивать его на одинаковом уровне;
• обустраивая кухню, шахта делается высотой от одного метра;
• высота вентканала над кровельным перекрытием должна составлять один метр. В случае необходимости этот параметр увеличивается;
• при пониженной температуре в канале результативность системы понижается. Во избежание этого устраивается теплоизоляционный слой.

Пошаговая инструкция, как выложить дымоход

Строительство кирпичного дымохода – технически сложный процесс, который требует выполнения качественной кладки, чтобы получить герметичную, безопасную и долговечную конструкцию.

Для начала необходимо выбрать подходящие схемы монтажа дымоотводной системы. Их можно заказать в конструкторских бюро или найти в готовом виде на специализированных ресурсах. Размеры будущей конструкции дымоотвода определяются на этапе планировки и выполнения необходимых расчетов.

Кладка дымохода из кирпича выполняется следующим образом:

1. Возведение надсадной трубы, нижняя часть которой усаживается на тонкий слой раствора из глины и песка. Если в дымоходе предусмотрено несколько каналов, тогда может быть использована трехканальная труба. Но алгоритм кладки сохраняется для любого типа конструкции. Кладка выполняется перевязочным методом, когда каждый последующий ряд имеет сдвиг в сторону на 0,5 кирпича. На 5-м ряду, не доходя до балок перекрытия, монтаж трубы завершается.
2. Производится укладка распушки. Наружное расширение по периметру должно составлять 590×450 мм, внутреннее – 140×270 мм. Расширение выполняется смещением краевых кирпичей на 5 см. После завершения распушки обязательно выполняется теплоизоляция расширения 10 мм листами асбеста или другим выбранным материалом.
3. Укладка выдры требует скрупулезности и внимательности, поскольку ряды укладываются наружу с созданием специального выступа. Первый ряд аналогичен предыдущему ряду расширения распушки, далее необходимо выложить второй выступ и последующие.
4. Установка стояка. Кладка выполняется в чердачном помещении вплотную к кровельной системе здания. Его необходимо вывести через крышу с возвышением над коньком здания на высоту до 100 см. Кирпичная кладка завершается организацией дымоходной шейки, на конце которой возводится оголовок и устанавливается защитный колпак.

https://youtube.com/watch?v=UQ1uS1w2Ydk

Вытяжная шахта

Шахты для естественного вентилирования, как и дымоходные выводы, устраиваются на кровельных перекрытиях зданий. Они обеспечены индивидуальными каналами или соединяются с вентпроходами.

Шахта с индивидуальным канальным ходом устраивается из кирпичного камня и утепляется фибролитом. Второй вариант ее обустройства – возведение кладки с обязательным утеплением стройматериалами, устойчивыми к воздействию влаги.

Кроме того, вытяжные шахты утепляются пиломатериалом четырехсантиметровой толщины и обшиваются оцинкованными листами, уложенными на подкладку из войлока, обмазанную глиной и оштукатуренную.

Требования к каналам вентиляции

Одно из главных условий (по нормативам стандарта) для каналов для вентиляции – обеспечение вытяжки при наружной температуре от +12?С и выше, а внутренней – 20?С. Эти приспособления обязаны быть в первую очередь в помещениях без окон (сантехнические узлы, ванная и т.д.). Поперечное сечение канала должно быть не менее 0,016 м?, а толщина стены – не менее 100 мм.

Устройство каналов для вентиляции.

Для уменьшения сопротивления воздушному потоку сечение канала по длине должно быть одинаковым. Все швы кладки из кирпича обязаны быть заглажены. Длина всех вентиляционных каналов из кирпича, имеющих выход на одну вытяжную шахту, должна быть равной. Канал вентиляции должен быть вертикальным, отклонение от вертикали разрешается не больше 30?.

Уменьшение температуры в шахте или сборных воздуховодах понижает результативность вентиляции, что вызывает необходимость наложения на них тепловой изоляции.

Укладка каналов для вентиляции из кирпича имеет некоторые нестандартные советы. Такие каналы делаются при толщине стены из кирпича до 38 см в один ряд; при толщине до 64 см – в 2 ряда. Размеры необходимо подобрать по мощности теплового источника. Так, при мощности до 3,5 кВт рекомендуется 14х14 см; при мощности 3,5-5 кВт – 14х20 см; при мощности более 5 кВт – 14х27 см. Укладка кирпича выполняется вертикально, на расстоянии от двери и стыка стен не менее 40 см.

Если рядом проложен канал дымоотвода, то между дымоотводом и вентиляцией нужно расположить хорошую тепловую изоляцию и сделать больше толщину стены канала.

Вернуться к началу

Алгоритм выполнения кладки вентиляционного канала

• Тщательное изучение чертежа.
• Нанесение разметки с помощью инвентарного складного шаблона. Если его нет, в доске с размерами (мм): 140х2500х25 выполняются проемы, идентичные тем, что нанесены на план стены.
• Кладется кирпич строго по уровню, для чего используются буйки или сбитый из досок короб с размерами канала. Должна соблюдаться прямолинейность поверхностей, углов.
• Если температура воздуха высокая, а кирпич сухой, необходимо его смочить водой для улучшения адгезии между материалом и раствором.
• Формируется 3 или 4 ряда кладки.
• Устанавливаются буйки – кирпичи, выложенные по уровню в поперечном сечении канала. Защищают его от попадания мусора во время работ, держат заданную форму отверстия.
• Перемещается буек через каждые 7 или 8 кладок из кирпича с однорядной или многорядной системой перевязки.
• Если есть вероятность проникновения в помещения, а также рядом расположенные системы вентиляции вместе с подаваемым воздухом продуктов сгорания топлива, то кладку лучше делать методом «впритык».
• Следить за соблюдением толщины швов.
• Все их тщательно заделать.

Более подробно технологию работ рекомендуется изучить по видео роликам, которые имеются в сети в открытом доступе.

Сколько стоит кладку построить

Для вентиляционного канала можно использовать б/у кирпич Несмотря на популярность монолитного и каркасного домостроения, кладка из штучных материалов до сих пор пользуется спросом при строительстве. Качественно сделать работу под силу опытным мастерам, с определенными навыками и знаниями. Если планируется для выполнения такого вида работ приглашение специалистов, то тогда обязательно составляется смета. На нее влияет:

• этажность постройки;
• площадь помещений;
• геометрическая сложность каналов;
• выполнение перевязки с уже существующей кладкой;
• необходимость отделки осадочных швов;
• вид материала и его цена, пр.

В то же время скорость выполнения работ не зависит от таких характеристик кирпича, как марка прочности, устойчивость к промерзанию, цветовые предпочтения. Поэтому эти параметры не влияют на расценки.

Уточненные расчеты учитывают реальные затраты рабочего времени по каждому виду выполняемых работ (человеко-часы). Проведя хронометраж выполнения каждой строительной операции, определяется точная ее продолжительность. Имея эти данные, а также размер средней заработной платы по конкретному региону можно посчитать часовой тариф по формуле:

Р = С/V,

где:

Р – тариф (руб.);

С – размер зарплаты (средний) (рублей/день);

V – продолжительность работ за день (час).

Пример

Бригада выполняет кладку, работая 12 часов в день. При показателе С = 900 р./день стоимость работ 1 часа будет: 900/12 = 75 рублей в час.

Принимается во внимание и то, что тариф на укладку, к примеру, пустотелого полуторного кирпича будет значительно ниже. Это аргументируется более высокой скоростью выполнения работ

Количество штучных единиц в единице кладочного объема в этом случае тоже будет меньше. Все это объясняет, почему цены на этот вид услуг в различных регионах, на разных объектах отличаются.

Правильно выполненная система вентиляции в доме поможет поддерживать оптимальные параметры микроклимата, способствует чистоте воздуха в нем, предотвратит образование загрязнений в каналах и потерь тепла.

Основные ошибки

Как показывает практика, многие застройщики допускают характерные нарушения, к которым относятся:

• отсутствие вывода вентиляционного канала в кухонное помещение, ванную комнату, санузел и кладовую, не имеющую окон;
• функции канала выполняет отверстие, устроенное в стене и закрытое решеткой. К сожалению, тягу оно не создает и эффективности не имеет;
• окна и двери закрываются герметично, проветриватели отсутствуют. В подобных условиях система вентилирования не работает, появляются малоприятные запахи, образуется конденсат и плесень;
• запрещается устраивать принудительную вентиляцию при наличии специальной вытяжки;
• при обустройстве камина многие забывают про вытяжку в помещении. Как только разжигается огонь, дым начинает «тянуть» в комнату;
• в помещении, отделенном от других комнат двойной дверью, движение потоков воздуха затрудняется. Наличие вытяжки является обязательным условием;
• вентканал не отделан утеплительным материалом, что способствует понижению силы тяги;
• запрещается монтировать в стенах газовые трубы. Для этого используются экранные штрабы, имеющие вентиляционные отверстия;
• при несоблюдении разрешенного отклонения, следует установить вентилятор. Для помещения, оборудованного камином, установка такого дополнительного элемента запрещается.
