Как сделать и закрыть короб от вытяжки на кухне

Разные уровни потолка и рукав как элемент стиля

Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.

Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.

Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:

• хозяева затеяли ремонт и планируют кардинально переделать потолок;
• оформляется квартира в новостройке;
• проводится реконструкция очень старого строения;
• высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
• полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.

Гофра для вытяжки: как спрятать на кухне, диаметр — Постройка

Вытяжка представляет собой наиболее важный элемент современной кухни. Она позволяет очищать воздух от продуктов сгорания, возникающих при готовке. Для создания вентиляционного канала часто используют гофрированные трубы. Их применение обусловлено простотой создания маршрута и соединения элементов конструкции.

Чтобы разобраться, как установить и спрятать гофру от вытяжки на кухне, стоит рассмотреть несколько способов. Многообразие вариантов позволяет выбирать такой воздуховод для кухонь с различным интерьером.

Выбор оптимального диаметра канала

Диаметр гофрированной трубы подбирают в соответствии с рекомендациями, имеющимися в инструкции к приобретенной вытяжке. При выборе вариантов труб с большим или маленьким сечением, оборудование не будет выполнять свои функции в полной мере. Поэтому перед походом в магазин необходимо ознакомиться с характеристиками вытяжки.

Стандартные размеры гофры для вытяжки:

• 100 мм;
• 120 мм;
• 125 мм;
• 150 мм.

Другие диаметры вытяжных каналов встречаются намного реже. Чаще всего используются трубы 100 и 120 мм. Лучше, если диаметры выходного патрубка вытяжки, гофрированной трубы канала и вентиляционной шахты будут совпадать.

При невозможности подобрать изделие с подходящим диаметром можно выбрать канал, имеющий большее сечение. Его соединяют с остальными элементами системы специальным переходником. Выбор трубы с большим диаметром позволит избавиться от лишнего шума при работе вытяжки.

Важно! При меньшем диаметре вентилятор станет работать в повышенном режиме производительности, что чревато быстрым износом оборудования. Гофру подключают к вытяжке и вентиляционной шахте с использованием таких инструментов и материалов:

Гофру подключают к вытяжке и вентиляционной шахте с использованием таких инструментов и материалов:

• хомуты;
• герметик на силиконовой основе;
• переходники с квадратного на круглый;
• алюминиевая лента;
• решетка с обратным клапаном.

Переходник требуется при выборе вытяжки с прямоугольным патрубком. Все элементы лучше приобретать вместе с гофрой. Это позволит не ошибиться с количеством запасных деталей.

Для соединения нескольких гибких труб используют алюминиевый скотч. Если аккуратно наклеить его на поверхность изделий, металлический воздуховод окажется эффективным.

Чтобы правильно установить гофру на кухонную вытяжку, следуют такому порядку работ:

• Гофру растягивают на всю длину. Один ее конец фиксируют к выходному патрубку вытяжного оборудования. Крепление осуществляют герметиком и металлическим патрубком. Герметизирующий состав наносят только на очищенную и высушенную поверхность, иначе стыки будут закрыты неплотно.
• Через каждый метр по вертикали или 1,5 м по горизонтали устанавливают дополнительные хомуты, обеспечивающие правильную фиксацию вентканала. Если до отверстия в стене не больше 0,8 м, хомуты не устанавливают.
• Острые углы в воздуховоде делать не следует — они снижают эффективность вытяжки на 10%. При длине вентиляции более 3 м подбирают вытяжку большей мощности.
• После установки дополнительных хомутов следует соединить гофрированную трубу с вентиляционным отверстием, поместив ее второй конец в патрубок вентиляционной шахты или решетки. Канал фиксируют хомутом. Стыки с трубой обрабатывают герметиком.

А если короба нет?

Забавно, но в то время, пока одни люди ищут способ как-то спрятать выступающий венткороб, другим его не хватает. Так случается, если печь и вытяжка стоят слишком далеко от вентиляционного отверстия и нужно протянуть трубу почти через все помещение. Тот же короб может помочь, когда по кухне проложены наружные коммуникации (газовые и водопроводные), портящие ее внешний вид. Если свободного места мало, зашивать полностью стены, чтобы просто спрятать неэстетичную подводку, не слишком разумно. В такой ситуации не остается ничего, кроме как сделать короб для труб. Но в этом есть свой плюс – вы сможете смонтировать его так, чтобы он идеально вписался в общий дизайн кухни.

Чем закрыть трубу от вытяжки на кухне

Отделка потолка кухни также влияет на способ маскировки воздушного канала. Выделяют несколько популярных материалов:

Натяжной потолок горючего класса. В этом случае воздуховод нельзя прижать вплотную в угол между потолком и стеной, что осложняет процесс маскировки. Под само натяжное покрытие воздуховод также нельзя завести по технике безопасности, если оно не имеет специализированных технических характеристик. Популярным методом в этом случае является маскировка в виде создания геометрического короба из гипсокартона в потолочной области кухни. Из металлических направляющих и гипсовых полотен формируют нишу, в которую будет заводиться труба или гофра. Рукав крепят внутри такого короба и обшивают конструкцию теми же материалами. Потолок при этом натягивают вровень с маскировочным коробом. Таким образом удастся идеально скрыть воздуховод на кухне.

Маскировка внутри потолка

Натяжной потолок негорючего класса. В этом случае спрятать воздушный канал можно внутри конструкции потолка. При креплении направляющих реек, от плиты до предполагаемого уровня натяжного покрытия, оставляют столько места, чтобы воздуховодный рукав мог поместиться. Его закладывают внутрь конструкции, заводя один конец в вытяжное отверстие, а второй подводят к вытяжке. Натягивают полотно, с заранее проделанными вырезами под отвод. Таким образом удается скрыть вентиляционную трубу на кухне максимально незаметно.

Частичная маскировка под натяжным потолком

Гипсокартонный потолок на кухне. Технология маскировки в этом случае похожа на предыдущую, только вместо натяжного полотна используют гипсокартонные листы. Стыки между ними потом шпаклюют. Единственный минус данного способа – проблемы с разбором потолка в случае поломки воздуховода. Придется снимать все полотна, сдирать с них обои, если они были поклеены. Чтобы сократить расстояние между плитой и листом, лучше выводить канал от вытяжки трубами прямоугольной формы. Выстроив геометрию в горизонтальной плоскости, удастся опустить кухонный подвесной потолок на минимальный уровень.

Маскировка в гипсокартонном

Беленые или оклеенные потолки в кухне. В этом случае гофру или трубу от вытяжки проводят по верхним шкафам кухонного гарнитура. Геометрию воздушного канала проектируют как можно ближе к стене и шкафам. Такой воздушный канал можно также закрыть гипсовыми полотнами, а затем задекорировать их. Можно заказать на фабрике дополнительные модули под цвет кухонного гарнитура, специально для закрытия трубы.

Маскировка поверх гарнитура вплотную к стене

Как спрятать трубу от вытяжного оборудования

Как спрятать трубу от вытяжки если она нарушает дизайн помещения? Если кухня обставлена в стиле хай-тек – вы счастливчик. В таком дизайне присутствует большое количество деталей из металла, на фоне которых гофра не выделяется. Но как быть, если стиль помещения не предполагает присутствие такого элемента дизайна. Владельцам кухонь, выполненных таким образом, скрывать воздуховод придется сложными и затратными методами. Детальнее рассмотрим способы убрать с поля видимости трубу от вытяжки на кухне.

Встраиваемая мебель

Используя навесной шкаф (высокий, до самого потолка), в который монтируют вытяжку, можно полностью спрятать воздуховод. Но для этого потребуется пробить отверстие под трубу непосредственно над плитой, а это не всегда позволяет планировка дома и место подключения к центральной вентиляции.

Встроенный шкаф поможет спрятать гофру

Гипсокартоновый короб

Такой короб можно сделать собственноручно. Принцип монтажа такой же, как у других гипсокартонных конструкций:

1. Делается точная разбивка и замеры на стенах.
2. Монтируется решетка. Для этого понадобиться металлический профиль и нарезные болты.
3. Листы гипсокартона нарезают под размер решетки и крепят саморезами.
4. Отделка короба – последний этап установки. Здесь вы вольны делать что угодно – шпатлевка с дальнейшей покраской, роспись узорами, отделка декоративным камнем или обшивка плинтусами. Некоторые люди обклеивают короб такими же обоями, как оклеена комната. Любой из вариантов подходит для такого рода работ.

Положительная сторона такого метода – короб выполняется в стиле, который подходит под дизайн или вкусы владельца: прямая, криволинейная, форма змеевика, изломы и т.п. готовят индивидуально. Освободите дизайнера внутри себя и сделайте все, что вам вздумается. Главное чтобы результат вас радовал.

Некоторые люди убивают двух зайцев сразу, делая подвесной потолок. Он может закрывать неровности потолка и прятать гофрированную трубу одновременно. Единожды потратившись, можно сделать неплохой ремонт, а спрятанный за гипсокартоном воздуховод уже не потребует дополнительных затрат.

Минус этого способа – поломка воздуховода. В случае неисправностей в работе вытяжки, потребуется полная проверка элементов вытяжки, а для такого анализа придется демонтировать часть потолка.

Пластиковый короб

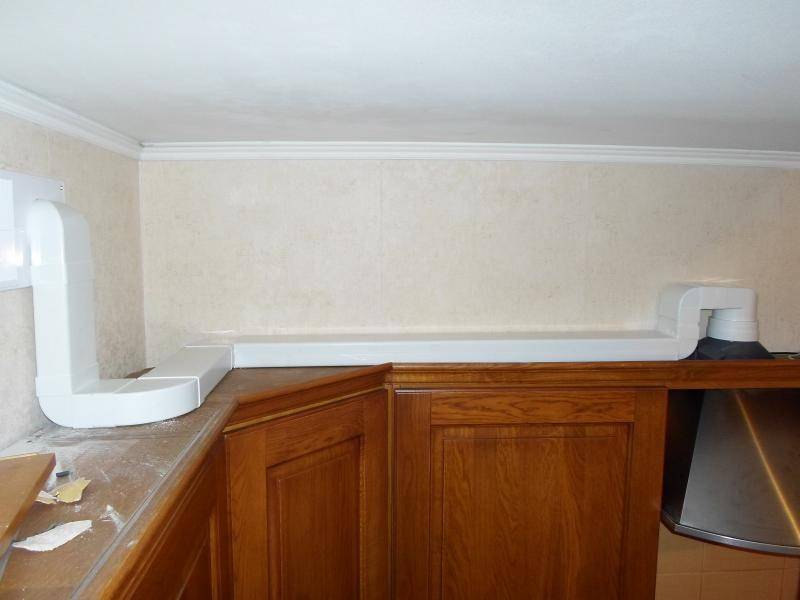

Закрываемый пластиковым коробом воздуховод – отличное решение, если вытяжка расположена близко к вент каналу, а труба не имеет большого количества изломов. Использование данного метода в других случаях ухудшает отток воздуха.

Пластиковый короб позволяет значительно снизить уровень шума от вытяжки

Монтаж настолько прост, что проводится без подключения специалистов – соедините элементы установки, как конструктор, и дело сделано. Еще один положительный момент – пластик легко моется чистой водой. Если воздуховод загрязнен сильно, спокойно используйте бытовую химию, ведь пластиковая труба не боится химических средств. Пластик легко красить, что делает его выгодным для возможной перепланировки или ремонта на кухне – новый стиль и цвет кухни не станет проблемой.

Дизайнерский способ

Существуют люди, которые нашли гениальное решение, как спрятать гофру от вытяжки на кухне. Нет лучшего способа что-нибудь скрыть, чем оставить это на самом видном месте. Дизайнерская задумка использовать гофру в качестве элемента декора позволяет не прятать трубу вовсе

Как раз наоборот – делается все возможное, чтобы воздуховоду уделялось максимальное внимание. Для этого труба окрашивается яркими цветами и становится броской

Иногда гофра декорируется предметами (применяется декупаж).

Мебельный козырек – оригинальное и легкое в исполнении решение. Навесной козырек используется в том случае, когда кухонные шкафчики не достают до потолка. Верхнюю часть кухонной мебели делают выступающей, а гофрированная труба укладывается впритык к стенке.

Таким образом, воздуховод становится невидимым снизу. Если виден переход трубы в вентиляционный канал, это место окрашивают под цвет стены или обшивают коробом из пластика или гипсокартона. Минус данной конструкции – гофру придется часто мыть, ведь на этом элементе вентиляции накапливается пыль и оседает жир и гарь. Никто этого не видит, но скопление такого количества копоти в одном месте приводит к размножению бактерий.

Маскировка воздуховодной трубы: все варианты и практичные идеи

Стилистическое оформление кухонного помещения предполагает строгое соблюдение общей дизайнерской идеи, для чего все коммуникации прячутся и маскируются, декорируются разными способами:

объемный или плоский короб для труб. Ориентируясь на расширенный ассортимент предложений от производителей можно недорого приобрести короб пластиковый или из металла, на рынке представлены модели разного дизайна и конфигурации;
декоративная конструкция из гипсокартона

При желании и наличии определенных навыков работы со строительными материалами очень легко сделать короб своими руками, но для этого важно знать размеры конструкции и тщательно произвести все расчеты;
маскировка под пластиковыми панелями. Проводя установку и монтаж воздуховода во время строительства, косметического или капитального ремонта коммуникации прячутся под пластиковые панели, устанавливаемые на кухне;
декорирование в конструкции подвесного потолка

Потолочные панели, закрепленные на специальном каркасе, отлично подходят для маскировки инженерных коммуникаций, но снижают высоту помещения, что неприемлемо для маленьких кухонь.

Оптимальным решением, сэкономить финансовые средства и красиво, со вкусом обустроить кухонное пространство являются металлические или пластиковые короба для воздуховодов.

Не зная, как установить полимерный или металлический короб для вытяжки, следует тщательно изучить технологию закрепления конструкции и подготовить необходимые материалы, крепеж и инструменты. Рекомендуется доверить эту работы опытным и подготовленными мастерам, от качества проведенных мероприятий и практичных, эксплуатационных параметров выбранных устройств и аксессуаров будет зависеть внешний вид кухни.

Вытяжные системы

Вытяжные системы на кухне устанавливаются над варочной поверхностью. В процессе приготовления пищи они вытягивают воздух, содержащий пар, частицы жира, продукты горения растительных масел и другие остаточные вещества. С помощью вытяжных систем из помещения выводят все специфические запахи, оставляя воздух в квартире свежим.

Существуют несколько разновидностей кухонных вытяжек:

• настенные – располагаются возле стены над варочной панелью или плитой;
• островные – крепятся к потолку над отдельно стоящей плитой или островным элементом гарнитура со встроенной варочной панелью;
• встраиваемые – плоские модели, как правило, врезаются в навесной модуль кухонного гарнитура, расположенный над плитой;
• угловые – разновидность настенных моделей, имеющие треугольную форму для установки в углу кухни.

Конструкция вытяжной системы, независимо от типа вытяжки, состоит из вытяжного блока с вентиляторами и воздуховода, по которому втягиваемый воздух выводится из помещения наружу.

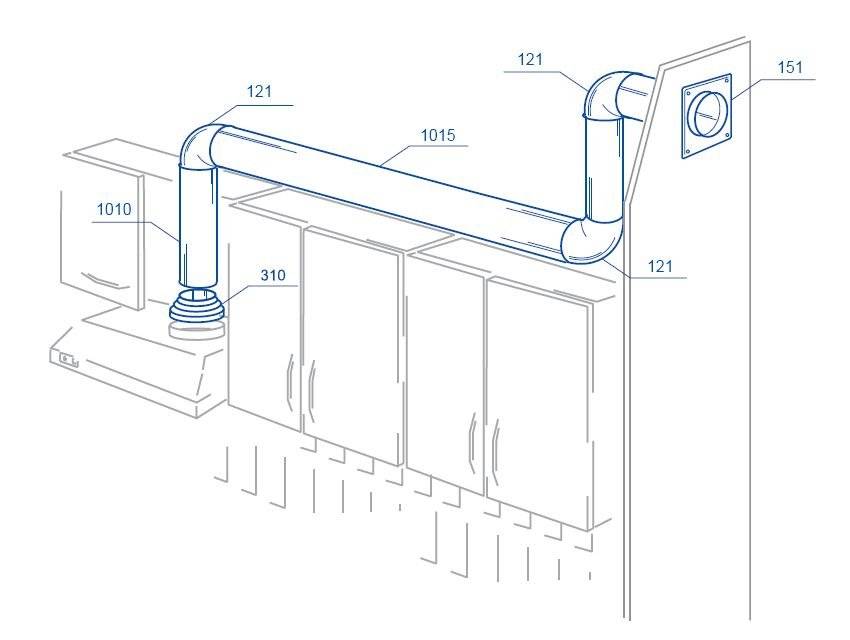

Воздуховод подсоединяют к внутридомовой вентиляции либо выводят на улицу через окно.

Чаще всего в многоквартирных домах можно встретить первый тип подключения воздуховода к вентиляционной решетке в стене.

В силу особенностей планировки кухни между вентиляционной решеткой в стене и местом установки вытяжки образуется достаточно большое пространство. Хотя воздуховод технически несложно протянуть от вытяжки к вентиляции с помощью гибкой гофрированной трубы, но на практике это портит эстетику кухни.

Для маскировки трубы воздуховода или как альтернатива ему используются специальные вентиляционные короба. Они выполняют и декоративную, и утилитарную функцию, маскируя детали вытяжной системы, которые должны быть скрыты от глаз.

Короб для труб из гипсокартона

Для тех, кто уже работал с ГКЛ, сделать декоративный короб, скрывающий трубы, будет несложно. Впрочем, новички тоже справятся. Главное, продумать будущую конструкцию до мелочей, чтобы облегчить дальнейшее техобслуживание инженерных коммуникаций. Для этого можно просто оставить смотровые люки на уровне основных кранов и вентилей или соорудить короб из съемных элементов. Для расчета материалов нужно выполнить замеры, продумать дизайн и функциональность будущего декоративного элемента кухни. Возможно, его горизонтальные участки стоит сделать пошире, чтобы потом использовать в качестве дополнительных полок. В любом случае между стенками обшивки и трубами должно оставаться не менее 30 мм свободного пространства.

1. Сделать разметку на стенах, воспользовавшись отвесом и уровнем. Если трубы «прошивают» кухню насквозь по вертикали, на потолке и полу также вычерчиваются соответствующие линии.
2. Нарезать в размер перфорированный профиль и закрепить его дюбелями по разметке на полу.
3. Следующими крепятся вертикальные рейки, примыкающие к основной стене, сразу после них – стойки передней грани короба.
4. С помощью коротких перемычек сформировать боковые плоскости. Они будут выполнять функции жестких ребер, так что постарайтесь крепить их не реже чем через метр друг от друга.
5. Когда каркас собран, делается повторный замер и только после этого можно раскраивать листы гипсокартона.
6. Крепят их на саморезы с шагом 30-40 мм, немного утапливая шляпки метизов.
7. Кусок ГКЛ, на котором будет расположен смотровой люк, сперва нужно просто приложить к обрешетке и разметить на нем отверстие оптимального размера. После этого его можно вырезать электролобзиком и установить на место.

Основная часть работ закончена, переходите к выбору дизайна и отделке. Зашпатлюйте точки креплений гипсокартона, швы и угловые стыки. Дальше все будет зависеть от выбранной облицовки. Это может быть штукатурка под покраску или кафельная плитка. Съемная крышка на оставленный люк устанавливается в последнюю очередь.

Формы, виды и конструкция коробов на входе в помещение кухни

Классификация вентиляционных кухонных коробов происходит по нескольким признакам. Исходя из размеров элемента, присутствует разделение на малогабаритные (до 600 мм. в диаметре) и габаритные (более 600 мм.).

По геометрической форме вентиляционные короба могут быть:

• Круглыми.
• Прямоугольными.
• Квадратными.
• Криволинейными.
• Выполненными в виде сложных геометрических фигур (при совокупности нескольких каналов в одной нише).

В большинстве случаев короба располагаются в дальнем углу кухни. В некоторых квартирах размещены на прямом участке стены или возле двери.

Вентиляционный короб, расположенный в углу кухни Источник 1zoom.ru

Вентиляционная шахта, оформленная в соответствии с интерьером кухни Источник www.remontbp.com

Ещё одна классификация коробов связана с материалом, из которого они изготовлены:

• Оцинкованный металл. «Оцинковка» советского производства не подвержена коррозии, отмечается повышенной долговечностью, прочностью, небольшой массой. Встречаются варианты, выполненные в форме прямоугольника, квадрата, в редких случаях – круглые.
• Асбестоцемент. В современном строительстве подобные материалы не используются из-за большого веса и плохой герметичности. Встретить такие можно в домах, построенных в период перестройки. Застройщик (кооператив или организация, возводящая строения для собственных сотрудников) применял асбестоцементные трубы в целях экономии затраченных средств.
• Железобетон. Можно наблюдать повсеместно, включая и в современном строительстве. Присутствуют в панельных домах эконом-класса, собирающихся из цельных ЖБ-панелей, отливаемых на специализированных заводах.
• Поливинилхлорид. Своеобразный вид пластмассы, пользующийся популярностью при возведении современных многоэтажек. Преимущество материала в небольшом весе, простой технологии монтажа, стойкостью к горению.

Вентиляционный короб, встроенный в кухонный гарнитур Источник roomester.ru

Вентиляционный выступ обложенный керамогранитной плиткой Источник modus-dendro.ru

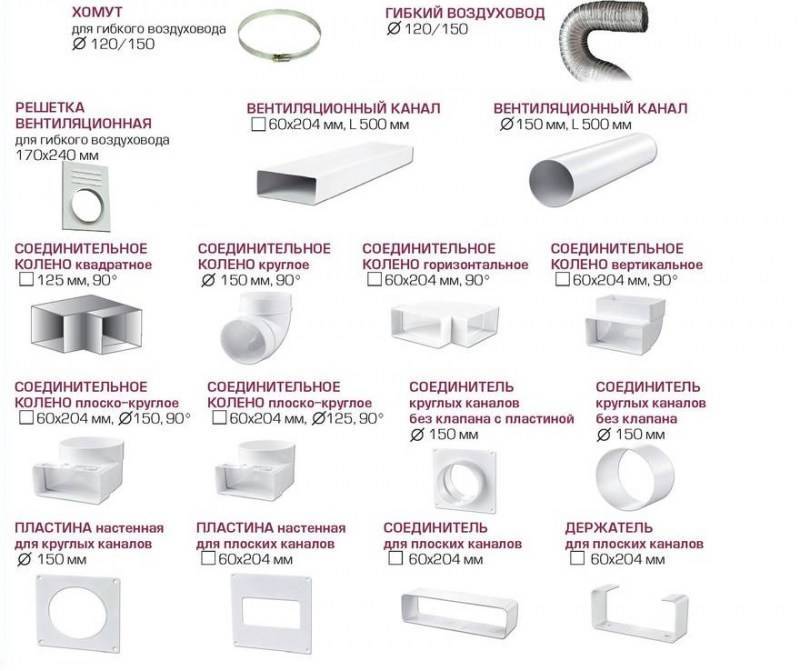

Пластиковый вентиляционный короб: детали конструкции

Для установки среди различных углов, поворотов и других особенностей кухни, производители предусмотрели кроме основного воздуховода (трубы), множество дополнительных деталей, позволяющих маневрировать при монтаже короба.

Важная деталь из них – это поворот (их еще называют коленом), изготавливаются они на 45 градусов, реже встречаются на 90. При этом они могут быть угольными или округлыми, благодаря им можно изменить направление конструкции в нужном месте.

Переходники. они позволяют произвести соединение круглых и квадратных профилей. Часто бывает такое, что нужно квадратный воздуховод соединить с круглой выходной воронкой на вытяжке, в этом случае и используют переходник. Также он позволяет соединять воздуховоды разного диаметра и размера сечения квадратных и прямоугольных моделей.

Р азмеры пластикового короба для вытяжки (прямоугольного) следующие: самые маленькие 50 мм на 100 мм. Самые большие 200 мм на 400 мм.

Соединители. Когда не хватает длины одного воздуховода до вентиляционной шахты, используют дополнительный(ые), чтобы их собрать воедино, как раз и используют соединители. Они бывают, как и переходники для соединения труб, разного диаметра и разного профиля..

Тройник .Используется реже в домашних условиях, так как обычно его применяют для подсоединения к главному воздуховоду двух и более вытяжек.

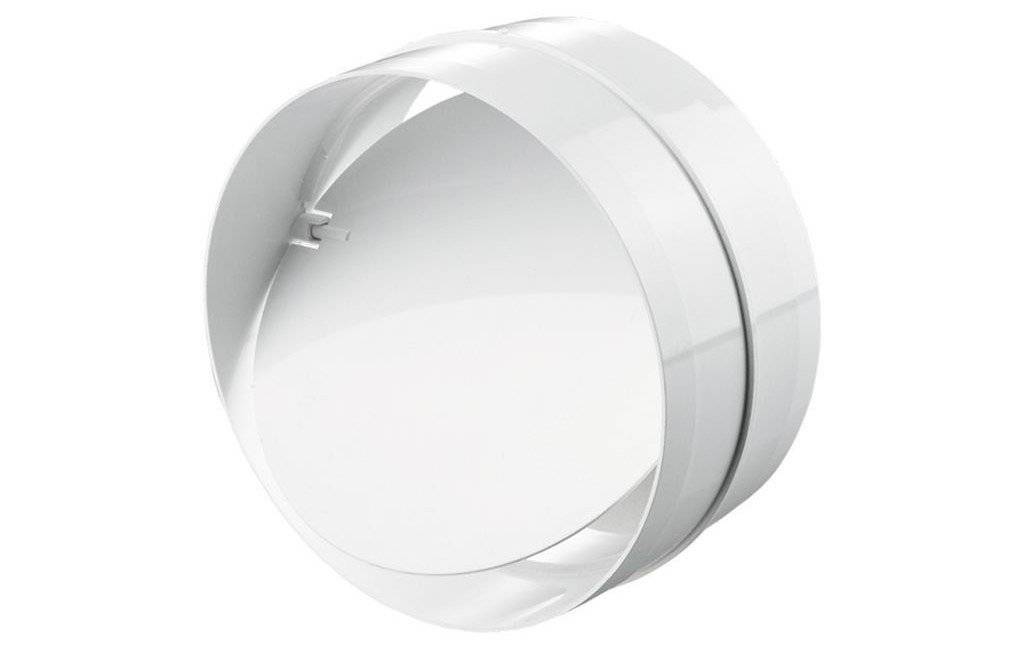

Обратный клапан – позволяет предотвращать затягивание в квартиру воздух из вентиляционной шахты. Она пропускает воздух только в одном направлении. Когда вытяжка выключена и срабатывает обратная тяга, она плотно перекрывает выход в шахту.

Вентиляционный короб пластиковый прямоугольный, квадратный или круглый – все они нуждаются еще в решетке соединителе. Она крепится поверх отверстия в шахту, на которую и фиксируется в дальнейшем вся остальная конструкция короба.

Кроме этого понадобятся крепежные элементы, количество их зависит от того сколько будет соединений во всей выводящей системе.

Габаритные характеристики

Для обеспечения единства стиля необходимо правильно подобрать размер короба для вытяжки. Обычно эти параметры стандартны, а ширина, глубина и высота соотносятся как 500х280х650мм. При необходимости эти минимальные значения пропорционально увеличивают.

При расчете требуемой глубины короба исходят из габаритов самого вытяжного оборудования. Некоторые хозяйки предпочитают хранить в таком навесном шкафу некоторые кухонные приспособления. Данное требование учитывается в расчете глубины. Дополнительные миллиметры могут потребоваться для обеспечения сочетания конструкции с другими элементами гарнитура.

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

• пленчатого типа;
• в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Установка вентиляционного короба своими руками

Установить вентиляционный короб вытяжки самостоятельно не составит труда, если под рукой будут необходимые материалы. Предварительно нужно начертить схему вытяжной вентиляции с учетом длины и сечения венткороба, мощности вентилятора вытяжки, а также объема вытягиваемого воздуха.

Чаще всего вентиляционные короба изготавливают из пластика, и далее в качестве примера будет использоваться именно этот тип. На основе пластика делаются короба с прямоугольным или квадратным сечением следующих размеров:

• 100*55 мм;
• 120*60 мм;
• 204*60 мм.

Какой размер сечения выбрать, зависит от диаметра патрубка воздуховода в вытяжке. Площадь сечения канала выбирается таким образом, чтобы патрубок вошел внутрь короба.
