Котлы длительного горения: особенности конструкции, принцип работы

Нюансы определения эффективности

Максимальный КПД, приведенный в рекламных материалах, соответствует оптимальным условиям во время контрольных испытаний. Эффективность ухудшается следующими факторами:

• высокой влажностью, низкой плотностью, иными нестабильными параметрами топлива;
• плохим состоянием теплообменников, систем дымоудаления и вентиляции;
• ошибками при настройке рабочего режима;
• поломкой (программными сбоями) управляющей автоматики.

Каждый из пунктов перечня следует изучить подробно, чтобы снизить эксплуатационные расходы. Засорение накипью теплообменника, например, можно предотвратить предварительным умягчением воды.

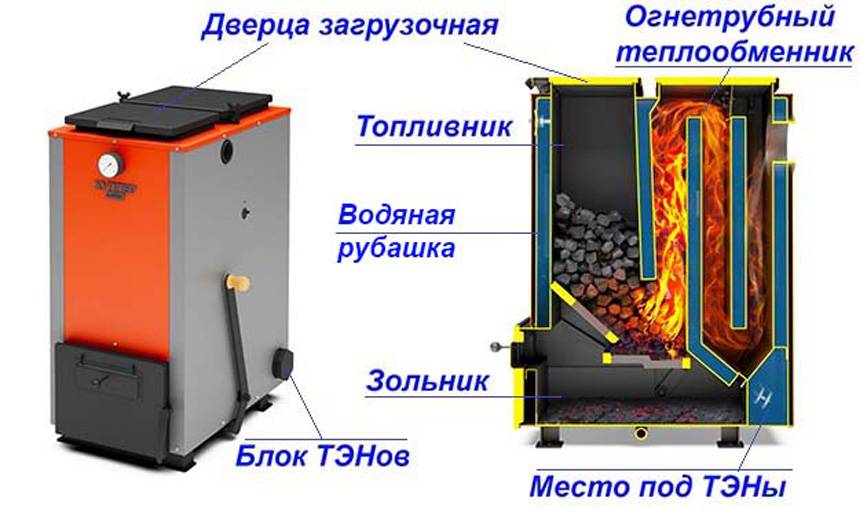

Устройство отопительных агрегатов

Котлы долгого горения на дровах содержат следующие элементы:

• камеры для топки. В первом отделении сжигаются дрова. Во втором поддерживается горение углекислого газа. Для более эффективной работы конструкцию облицовывают шамотным кирпичом;
• автоматическую систему управления. С помощью специального устройства контролируется поступление в отопительную конструкцию воздуха. За счёт этого изменяется температура сгорания. В более простых устройствах для ручного управления используют шиберную заслонку;
• в состав камеры для топки входит змеевик. По нему осуществляется циркуляция теплового носителя. В чугунной конструкции водяная рубашка находится вокруг топочной камеры;
• отопительные батареи с подающим и обратным отводом. Они объединены в общий контур;
• дымоход состоит из ломаных переходов. Подобная конструкция лучше аккумулирует тепло

В состав большинства отопительных агрегатов входят увеличенные загрузочные камеры. Подобная конструкция позволяет увеличить время автономной эксплуатации до 12 часов. Некоторые модели способны работать без дополнительной загрузки топлива в течение нескольких суток.

Особенности конструкции

Отопительные устройства делятся на несколько видов, в зависимости от наличия определённых конструктивных особенностей:

• конструкции топки. Можно использовать вертикальную или горизонтальную загрузку отопительного материала. Вертикальная топочная камера больше подойдёт для сырых дров. В этом случае применяется нижнее горение. В процессе горения нижних слоёв, происходит сушка дров, находящихся вверху;
• для регулировки работы обогревательных устройств применяются механическая или ручная заслонки. С помощью автоматической системы управления используемый воздух принудительно нагнетается в топку, а отработанные газы удаляются. Для контроля комнатной температуры используется контроллер и терморегулятор. Подобные системы чаще применяются для отопления производственных помещений;
• отопительные конструкции со встроенным бойлерным накопителем обладают одним обогревательным контуром. С помощью него нагревается тепловой носитель и вода в системе ГВС.

Видео. Подключение твердотопливного котла к дымоходу.

1. Устанавливаем группу безопасности. Основной задачей этой группы является сбрасывание давления в сети при его критическом росте. Группа безопасности монтируется прямо на выходе подающего патрубка. Нормальным давлением считает 2,9-3 Бар. При его превышении, должен сработать предохранительный клапан. Кроме него система безопасности включает манометр, служащий для контроля давления и воздухоотводчик.

Этап 4. Подключаем котел к системе отопления.

1. Согласно нормативам СНиПа, необходимо перед запуском котла провести гидравлический тест под давлением с выдержкой 24 часа.

Для этого откройте запорную арматуру, все краны и подключите воду. Поднимите регулировочным вентилем давление до 1,3 атм. Это испытание должно вам продемонстрировать отсутствие протечек

Особенно обращайте внимание на резьбовые и сварные соединения

1. Разжигаем котел.

Чтобы поджечь дрова или торф, необходимо положить в камеру щепки или бумагу. Растопив котел, плотно закройте все дверцы. После того как появилось устойчивое пламя, можно открыть дверцу и загрузить основное количество дров. Ни в коем случае не применяйте для розжига горючую жидкость.

Первая растопка котла

1. При первом тестовом запуске, может присутствовать неприятный химический запуск. Это может быть связано с тем, что прогорают остатки заводского масла. Вскоре посторонние запахи уйдут.

Если вы все правильно подключили, то давление в течение тестового периода не должно упасть и, соответственно, нигде не должно быть протечек. Теперь можно запускать котел в эксплуатацию. Если же в процессе тестового периода были выявлены какие-то неполадки, то следует отключить котел от системы, дождаться полного его остывания и приступить к устранению погрешностей.

При правильном монтаже и подключении котла, вы достаточно быстро оцените его высокую производительность и экономичность, что позволит поддерживать комфортный микроклимат в доме. А видео-инструкция поможет вам учесть все необходимые нюансы монтажа котла.

Чем грозит применение несортированного угля

В партиях несортированного угля в избытке попадается угольная пыль, огромные куски породы размером с кулак, которые заклинивают шнек автоматического твердотопливного котла длительного горения, срывая шпонки между двигателем и редуктором. В итоге котел выходит из строя или просто дает сбои в работе. Для исправления ситуации придется немало повозиться с ним, потратиться на замену неисправных деталей и узлов.

В России редко где продается сортированный уголь, предназначенный для твердотопливных котлов, поэтому поставщики рекомендуют использовать уголь фракции 6 — 13 мм (уголь-семечко). Как правило, это антрацит повышенной калорийности. Однако, из-за высокой теплотворности и предельно высоких температур при сжигании антрацитовое топливо деформирует горелки. Со временем эти детали приходится менять.

Даже если применить антрацит мелкой фракции, который будет обладать калорийностью, допустимой для сжигания в ТКДГ, эффективной работы ждать не приходится:

• с вероятностью 70% котел будет не дожигать уголь;
• вдвое упадет номинальная мощность;
• котел из 25-киловаттного может «превратиться» в 15-киловаттный
• уголь придется пересеивать и использовать по второму кругу.

Чтобы автоматический котел длительного горения выдал заявленную мощность, необходимо подавать в горелку определенное количество топливо за 1 единицу времени:

1. Длиннопламенный уголь имеет калорийность 6100 килокалорий на 1 кг (7 квт). Чтобы котел выдал мощность 28 квт, необходимо подавать 4 кг угля в час. За это время уголь должен сгореть полностью, но эффективно сжечь 4 кг угля за час нереально. То есть так сжечь, чтобы КПД устройства достигало хотя бы 75%, не говоря о заявленных производителем 85%.
2. Если уменьшить подачу топлива в 2 раза, упадет мощность котла пропорционально количеству подаваемого топлива. Вот почему если котел «не поднимает» температуру выше 50 градусов, причину надо искать в неправильных настройках.

Чтобы котел с автоматической подачей топлива работал без сбоев и проблем, необходимо покупать длиннопламенный уголь. Как заявляет производитель, его калорийность составляет 6100 кКал на 1 кг (на практике показатель на 15-20% ниже). Стоит учитывать, что длиннопламенный уголь, который продается в России, имеет фракцию 13 — 50 мм, в то время, как для котлов с автоматической подачей топлива в большинстве случаев фракция не должна превышать 30 мм.

Лучшие пиролизные котлы

ТРАЯН Т15 15 кВт

Модель пиролизного котла от российского производителя на твердотопливном виде питания. Изготовлен из высококачественной стали, материал не нагревается, очищается легче, чем модели из чугуна.

После продолжительного использования краска может облупиться.

Параметры:

• тип котла — твердотопливный;
• вид — пиролизный;
• тепловая мощность — 15 кВт;
• отапливаемая площадь — 160 м2;
• установка — напольная;
• энергонезависимость — да;
• управление — механическое;
• КПД — 85%;
• топливо — дрова, уголь;
• вес котла — 230 кг;
• давление — 95%;
• цена — 44370 рублей.

Достоинства:

• низкий уровень шума;
• равномерный прогрев помещения;
• быстро нагревается;
• надежная сборка;
• качественные материал;
• хорошая покраска.

Недостатки:

• высокая стоимость;
• тяжелый вес.

Буржуй-К МОДЕРН-12 12 кВт

Твердотопливный котел насыщенного яркого цвет, изготовлен из качественной стали. Мощности в 12 кВт хватает для обогрева помещения 120 м2.

Работает на дровах, угле, торфяных брикетах.

Подходит для дачного дома или мастерской.

Параметры:

• тип — котел;
• топливо — дрова, уголь, древесные брикеты, торф;
• количество контуров — одноконтурный;
• мощность — 12 кВт;
• отапливаемая площадь — 120 м2;
• камера сгорания — открытая;
• КПД — 92 %;
• управление — механическое;
• установка — напольная;
• термометр, манометр — да;
• вес котла — 220 кг;
• габариты — 400*1070*780 мм;
• стоимость — 59900 рублей.

Достоинства:

• возможность использовать разнообразное топливо;
• высокий КПД;
• наличие термометра;
• стильный дизайн;
• достойно прогревает помещение;

Недостатки:

• завышенная цена;
• тяжелый вес;
• неудобный зольник.

Буржуй-К МОДЕРН-24 24 кВт

Котел от российских производителей на твердом топливе и мощностью 24 кВт, которой достаточно для отопления частного загородного дома площадью в 250 м2.

Устройство устанавливается напольно, работает на твердом топливе.

Характеристики:

• тип — твердотопливный котел;
• количество контуров — одноконтурный;
• тепловая мощность — 24 кВт№
• обогрев площади — 250 м2;
• установка — напольная;
• энергонезависимый — да;
• управление — механика;
• топливо — уголь, дрова, пеллеты, древесные брикеты, торф;
• максимальное давление — 4.5 бар;
• термометр — есть;
• манометр — есть;
• габариты — 500*1180*800 мм;
• вес котла — 310 кг;
• стоимость — 76050 рублей.

Достоинства:

• высокая мощность;
• удобное управление;
• зольник легко очищается;
• качественные материалы;
• надежная сборка.

Недостатки:

• высокая цена;
• тяжелый вес;
• громоздкий.

ТРАЯН Т20 20 кВт

Твердотопливный котел мощностью в 20 кВт для отапливания частных домов, мастерских и других помещений. Топится при помощи угля и дрова.

Установка производится напольно, на специальные ножки.

Толстая сталь обеспечивает долговечность устройства.

Характеристики:

• тип устройства — твердотопливный котел;
• контуры — один;
• максимальная мощность — 20 кВт;
• площадь — 220 кв.м.;
• установка — напольная;
• энергонезависимость — да;
• управление — механика;
• камера сгорания — открытая;
• топливо — дрова, уголь;
• функции — термометр, манометр;
• габариты — 460*980*760 мм;
• вес котла — 260 кг;
• цена — 51990 рублей.

Достоинства:

• быстрый нагрев;
• длительное горение топлива;
• производитель оперативно отвечает на вопрос клиентов;
• простота использования;
• долговечные материалы.

Недостатки:

• высокая цена;
• тяжелый вес;
• громоздкий;
• маленькая топка.

ТРАЯН Т10 10 кВт

Устройство на твердом топливе с мощностью 10 кВт для отопления помещения на 90 м2. Подходит для прогрева небольшой студии, дачного дома или мастерской.

Характеристики:

• тип устройства — твердотопливный, пиролизный котел;
• мощность — 10 кВт;
• количество контуров — одноконтурный;
• площадь — 90 м2;
• установка — напольная;
• термометр — есть;
• энергонезависимый — да;
• управление — механика;
• камера сгорания — открытая;
• давление воды — 4,5 бар;
• размеры — 380*860*670 мм;
• вес котла — 180 кг;
• стоимость — 38990 рублей.

Достоинства:

• качественная сборка;
• удобное использование;
• легко чистить зольник;
• надежные материалы;
• быстрый нагрев.

Недостатки:

• тяжелый вес;
• высокая цена;
• малая мощность.

Рекомендации по выбору

Первая и главная рекомендация — выбирайте твердотопливный котел по выгоде используемого вида топлива, но с расчетом на долгосрочную перспективу.

Если у вас есть постоянный источник поставки дешевых дров, то мы рекомендуем приобрести классический дровяной котел, несмотря на все его недостатки.

Если вы правильно подберете отопительный агрегат по мощности, выполните обвязку и поставите бак для накопления тепла, то котел прямого горения надежно прослужит вам долгие годы.

При выборе вам нужно учесть такие моменты:

Мощность ТТ-котла принимайте по потребности частного дома в тепле, только с коэффициентом запаса 1,2. Если нужно дополнительно греть воду для ГВС, то берите агрегат с запасом мощности 1,5.
Чем мощнее котел, тем больше у него топливник и длительность горения. Тем реже придется навещать котельную.
Не полагайтесь на двухконтурный котел, если постоянно нужна горячая вода в больших количествах. Он не обеспечит потребный расход, лучше поставьте твердотопливный котел с бойлером косвенного нагрева.
Выбирайте модель с максимальным рабочим давлением 3 Бар. Дешевые отопители из тонкого металла выдерживают всего 1—2 Бар.
Старайтесь подобрать котел с большим объемом топки. Стандартный размер топливника, рассчитанного на 6 ч работы при мощности 20 кВт равен 60—65 л, у агрегатов длительного горения этот показатель будет 80 и более литров при тех же 20 кВт.
Теплогенератор, оснащенный вентилятором, работает лучше, чем простой, с подачей воздуха через открытую дверцу. Такой агрегат стоит покупать только при частых отключениях электричества. Проследите, чтобы дверца зольника управлялась механическим регулятором тяги.
Вентилятор дольше прослужит на твердотопливном котле, когда он стоит сверху

На моделях, где нагнетатель встроен в дверцу, крыльчатка тянет в себя пыль и грязь с пола.
Обращайте внимание на происхождение электронного блока управления. Избегайте китайских контроллеров, при выборе бюджетных моделей можно найти недорогой отопитель с более надежным польским блоком.
Не увлекайтесь котлами с верхним горением топлива, у них есть ряд существенных недостатков. Низкое рабочее давление, зависание древесных отходов на стенках топливника и невозможность подбросить дров «на ходу» — входят в этот список.
Если вы планируете отапливать жилище углем, уделите особое внимание толщине стенок топливника понравившейся вам модели

Ведь температура горения углей достигает 1000—1100 °С, чтобы долго ее выдерживать, нужна толщина стали не меньше 3 мм, а лучше — 5 мм. Иначе ваш новый котел долго не прослужит.

Низкое рабочее давление, зависание древесных отходов на стенках топливника и невозможность подбросить дров «на ходу» — входят в этот список.
Если вы планируете отапливать жилище углем, уделите особое внимание толщине стенок топливника понравившейся вам модели. Ведь температура горения углей достигает 1000—1100 °С, чтобы долго ее выдерживать, нужна толщина стали не меньше 3 мм, а лучше — 5 мм

Иначе ваш новый котел долго не прослужит.

Недобросовестные производители часто используют такой трюк: части топки, выходящие торцами наружу, делают из стали 3 или 4 мм, а остальные элементы — из более тонкого металла. Показывая на торцы деталей, пользователя убеждают, что весь котел сварен из толстой «котловой» стали, хотя в действительности это не так.

Мы можем порекомендовать покупку пиролизного теплогенератора только в том случае, если вы предполагаете жечь сухую древесину, топливные брикеты либо антрацит. Тогда он даст ожидаемый результат.При использовании свежих дров горючего газа выделяется очень мало, а потому пиролизный котел работает неэффективно.

Также не всегда имеет смысл покупать твердотопливный котел с чугунным теплообменником, который значительно дороже. В нормальных условиях эксплуатации сталь спокойно прослужит не менее 10 лет.

Пиролизный котел или газогенератор

Пиролизный котел Ziehbart 100

Для начала поясним, что такое пиролиз. Это возможность эффективного сгорания топлива при недостатке кислорода. Когда его не хватает, то образуется несгораемый остаток в виде твердой золы, а побочным продуктом является горючий пиролизный газ. Он представляет собой дикую смесь продуктов сгорания твердого топлива и углекислоты.

В газогенераторе процесс сгорания разделяется на два этапа:

1. В топливной камере №1 топливо тлеет в бедной кислородом атмосфере. Подчеркиваем — оно не горит, а тлеет. Создать такие условия — не проблема. К примеру, можно поставить обычную механическую заслонку. Закрыл — и нет поступления воздуха. Открыл — и производительность резко повышается.
2. В топливной камере №2 перерабатываются летучие продукты сгорания топлива. Это газ, регулировать который можно без проблем. К примеру, можно установить термостат, который будет определять количество необходимой энергии в нужное вам время.

Что получается в результате?

• Полное сгорание твердого топлива. Остается лишь мелкая зола, которую можно использовать в качестве удобрения. Это экономически выгодно во всех отношениях — никаких отходов, длительное горение, и реже производится чистка зольника.
• Увеличивается промежуток между закладками топлива. К примеру, крупный уголь можно закладывать 1 раз в сутки.
• Полная автоматизация процесса.
• Есть возможность сжигать большие по размеру дрова. В обычных твердотопливных котлах они полностью не сгорают.

Но необходимо учесть и некоторые отрицательные моменты:

• Стоимость отопительного пиролизного котла в разы выше, чем у классических вариантов.
• Такие котлы относятся к категории энергозависимых и требуют принудительного надува.
• Для их работы необходимо использовать только сухое топливо.
• Нельзя делать закладку ниже нормы, определенной производителем.

Критерии выбора

Современные котлы различаются по многим признакам, и при выборе следует отталкиваться от нескольких основных критериев. Несмотря на большой вес и крупные габариты, такие установки продолжают пользоваться спросом. В первую очередь это обусловлено их доступностью.

Тип топлива

Приобретая установку, нужно выбрать, от какого вида топлива она будет функционировать. Современные приборы работают на обычных дровах, торфе, различных видах угля и так далее.

Выбор определенного типа сырья влияет на теплоотдачу, длительность работы от одной закладки и комфорт эксплуатации. Если используется древесина, то предпочтение стоит отдать лиственным и мягколиственным породам.

Топливо следует хранить в проветриваемом помещении. Для этого отводится отдельное закрытое место, куда не попадают осадки. Некоторые сорта древесины плохо горят, а другие и вовсе могут закладываться не высушенными. У каждой породы свой показатель теплотворной способности.

В последнее время большим спросом пользуются установки, работающие на брикетах — прессованных отходах древесины или торфа. Это экологичные ресурсы, не дающие искру во время возгорания. Брикеты также следует хранить в защищенном от осадков месте.

Преимущества пеллетных котлов:

• экологичность;
• не остается отходов;
• доступность;
• высокий показатель теплопроводности.

Пеллетами называют прессованный материал растительного происхождения. Их характеристики аналогичны каменному углю, который сейчас не так сильно распространен, так как в ходе сгорания выделяет осадок и серу. Для его хранения также следует обеспечить определенные условия: защиту от дождя и снега, влажность не более 75 %.

Вес

Стальные изделия уступают по весу чугунным примерно на 17 %. Значит, стоимость их будет ниже. К тому же, их проще установить. Чугунные модели долговечнее и надежнее, но для их установки нередко требуется специальный фундамент. Стальные аналоги лучше противостоят температуре, но если начнут ржаветь, отремонтировать их уже не получится.

При выборе материала следует исходить из того, в какой климатической зоне будет эксплуатироваться оборудование. Если температура не «прыгает», то предпочтение лучше отдать чугунному изделию.

Мощность

Мощность — ключевой параметр, по которому выбирается агрегат.

Существует 2 простые формулы:

1. 1 кВт мощности необходим для обогрева 10 м2 площади помещения, с условием, что потолок будет не выше 3 метров. Таким образом, чтобы обогреть жилье размером 200 м2, мощность установки должна быть не менее 20 кВт.
2. Учитывается не только объем помещения, но и качество теплоизоляции. Для выражения ее степени рекомендуется пользоваться простыми коэффициентами. При плохом утеплении дома или больших оконных проемах коэффициент будет равен 60. При монтаже качественной теплоизоляции он составит 40. Формула не представляет собой ничего сложного. В качестве примера возьмем помещение без утепления площадью 200 м2 с высотой потолков 2,5 м. Расчет выглядит так: 200 × 2,5 × 60 = 30000 Вт (36 кВт).

Более точной является вторая формула, так как она учитывает энергосбережение.

Объем загрузочной камеры

После того, как будет известна необходимая мощность оборудования, следует определиться с габаритами котла, а именно — объемом топки. От этого зависит, насколько быстро агрегат обогреет помещение.

Для определения полезного объема следует сделать 1 загрузку топлива и понять, какая мощность обогрева получилась при его сгорании. Учитывается также интервал дозагрузки. Определенную роль играет и материал, из которого изготовлена топка. В стальных моделях соотношение будет следующее — от 1,6 до 2,6 л/кВт, в чугунных — от 1,1 до 1,4 л/кВт.

КПД

Это показатель эффективности.

Здесь все зависит от вида котла:

• стандартные — до 76 %;
• универсальные — до 82 %;
• пиролизные — до 85 %;
• пеллетные — до 95 %.

Как видно из списка, самый лучший коэффициент полезного действия будет у пеллетного оборудования. Однако, учитывая эту особенность, нужно понимать, что топливо горит по-разному. Древесина может сжигаться дольше, нежели пеллеты, соответственно тепла будет больше, хоть и с меньшей интенсивностью.

Модели, чей КПД выше, в конечном счете оставляют меньшее количество золы, а значит, и чистить их проще.

Устройство и принцип работы

В основе принципа длительного горения лежит снижение скорости сгорания топлива за счет уменьшения подачи воздуха. Кислород в первичную камеру сгорания подается в количестве, достаточном для тления, но не обеспечивающем интенсивное горение.

Во время медленного окисления древесины выделяются газообразные углеводороды, получившие название пиролизных газов. Сам процесс органического разложения древесных волокон под действием высокой температуры называется приролизом.

Дожигание продуктов окисления во вторичной камере на длительность горения топливной закладки не оказывает существенного влияния, однако существенно увеличивает общую эффективность работы котла на дровах. Это связано с тем, что при сгорании вторичных газов выделяется значительно больше тепловой энергии чем при интенсивном горении дров.

Энергозависимые установки длительного горения

Компоновка дровяных котлов длительного горения предполагает расположение основной топочной камеры непосредственно над зоной сжигания вторичных газов, а сообщение между ними осуществляется через специальные керамические форсунки, способные работать при температуре от 800 до 1000 С. Днище главного топливного отсека оборудовано специальной термостойкой постелью, чаще всего из шамотного кирпича или керамобетонных блоков.

Направленное движение воздуха (тяга) обеспечивается с помощью нагнетающего вентилятора, от частоты вращения которого зависит количество кислорода в рабочей зоне. На основании данных, полученных от температурного датчика, автоматическая система управления (АСУ) может увеличивать или уменьшать угловую скорость крыльчатки. К достоинствам такой схемы можно отнести высокую точность регулировки. Кроме этого, воздух, проходя через верхний топочный бункер, нагревается, что упрощает процесс воспламенения пиролизных углеводородов.

Интенсивность циркуляции теплоносителя в отопительном контуре регулируется насосом, который также подключается к АСУ. Если температура теплоносителя снижается, автоматически увеличивается подача воздуха.

Точность регулировки и экономичность энергозависимых дровяных котлов отопления длительного горения обеспечивают значительную экономию дров, что за весь отопительный сезон выливается значительную сумму. Однако не следует сбрасывать со счетов тот факт, что при отсутствии электропитания, такой котел становится бесполезной грудой металлолома, поскольку естественная тяга в таких конструкциях, как правило, не предусматривается.

Энергонезависимые дровяные котлы длительного горения

Несмотря на то что экономичность и производительность таких установок заметно ниже, чем установок оснащенных АСУ, они совершенно не зависят от наличия электроэнергии, что является их существенным плюсом. К недостаткам таких систем относится, прежде всего, сложность настройки.

У такого котла на дровах регулировка подачи кислорода производится открытием специальной заслонки, имеющей кинематическую связь с биметаллическим терморегулятором, расположенным на верхней крышке изделия.

После розжига дровяной закладки и получения устойчивого горения заслонку приводят в рабочее положение, уменьшая тем самым количество воздуха в первичной камере сгорания и обеспечивая оптимальные условия для химико-термического окисления древесного горючего. Горячие пиролизные газы, под действием естественной тяги, поступают в верхнюю камеру сгорания, где смешиваются с разогретым вторичным воздухом, вследствие чего воспламеняются.

Циркулирующий в водяной рубашке теплоноситель быстро нагревается за счет контакта с горячими стенками камеры сгорания. Высокую производительность таких конструкций обеспечивает большая площадь теплообменника.

Отопительные котлы на дровах обратного горения

Главной особенностью таких устройств является то, что процесс первичного сжигания происходит в направлении от верхних слоев к нижним.

Конструкция представляет собой вертикально расположенный цилиндр со штоком и прижимным диском, обеспечивающим равномерное распределение воздуха по всей поверхности горения.

Образовавшиеся в результате пиролиза газы поступают в верхнюю часть корпуса, где смешиваются с предварительно разогретым вторичным воздухом и воспламеняются. Раскаленная боковая поверхность непосредственно контактирует с теплоносителем, поступающим в контур отопления через выходной патрубок. Для большей эффективности, прибор может быть установлен в защитный кожух, а образовавшаяся полость заполнена пенополиуретаном или другим негорючим теплоизолятором.

Конструкция котла с верхней загрузкой

Отопительное оборудование с верхней загрузкой, имеет конструкцию, схожую на свечу. Твердотопливный котел подобного типа имеет вертикально стоящий корпус в форме цилиндра. Вертикальное расположение определено принципом действия агрегата, к тому же корпус в данном устройстве двухслойный, играя роль теплообменника. Между внешней и внутренней стенкой циркулирует сверху вниз котловая вода, получающая тепло в результате горения пиролизного газа.

*Принцип действия определяет и место расположения загрузочного камеры. Над ней имеется камера подогрева воздуха, через которую двигает вверх вниз распределитель воздуха. В нижней части аппарата оборудован подзольник, место куда поступает минимальное количество остаточных продуктов горения.

На данный момент производители выпускают твердотопливные приборы длительного горения в двух вариантах исполнения:

• агрегаты, потребляющие дрова и топливные брикеты;
• устройства, работающие на угле, дровах и топливных брикетах.

В большинстве случаев производители заявляют о длительности работы котла от одной загрузки непосредственно в технической документации к отопительному котлу. Как правило, эти сроки варьируются от 24 до 48 часов при работе на дровах и брикетах, до 3-5 суток при загрузке котла углем.

Помимо дров, брикетов и угля для работы отопительного прибора этого типа можно использовать вторичные продукты деревообработки. При выборе вида топливного ресурса необходимо учитывать его доступность. Единичная загрузка потребует от вас до 30-50 кг готового топлива. Мощность котла определяет высоту закладки. В разных моделях этот параметр варьируется в пределах 600-1500мм. Что касается мощности, то здесь разлет параметров еще больше. Сегодня выпускаются котлы для автономного отопления мощностью в 8,10,20 и 40 кВт.

Система управления нагревательного прибора с верхней загрузкой

С вопросом, касающимся принципа работы котла и способа загрузки, разобрались. Здесь все понятно и доступно. Как выглядит система управления подобной техникой, рассмотрим далее. В котлах длительного горения основной принцип управления построен на регуляции потока воздуха, поступающего в камеру сгорания. Модели, представляющие собой обычные агрегаты, имеют для регулировки воздушных масс механическое приспособление. Обычная заслонка, имеющая цепной привод, приводится в действие в результате работы термостата. Однако такой способ имеет один критический технический недостаток.

Термостат настроен на определенный температурный режим. При нагреве теплоносителя до определенной температуры заслонка принимает определенное положение, снижая интенсивность горения. Достичь резкого снижения температуры не представляется возможным ввиду большой инерции работающего агрегата. По инерции теплоноситель будет продолжать нагреваться какое-то время, работая на систему отопления.

Аналогичный принцип действия связан и с увеличением температуры подогрева котловой воды. До тех пор пока котел не выйдет на номинальную мощность, температура теплоносителя будет расти очень медленно.

Иначе обстоит ситуация с агрегатами, которые оборудованы вентилятором. Электрический прибор нагнетает воздух в случае необходимости, увеличивая интенсивность горения. За счет нагнетателя воздуха удается снизить инерцию нагревательного оборудования длительного горения. Включением и выключением нагнетателя управляет автоматика, которая оснащена датчиками, фиксирующими малейшие изменения температуры теплоносителя.

При технологической необходимости вентилятор может быть остановлен, оставляя тлеющее топливо на скудном кислородном пайке. Воздух будет поступать в топку естественным путем. Подобная схема позволяет снизить температуру теплоносителя при проскоке, явление, которое вызвано инерционными процессами в работе нагревательного агрегата.

Как очистить агрегат длительного горения от сажи

Кроме этого компонента, в устройстве остаются смолы и деготь.

Все эти фракции при накоплении внутри котла (печи) приводят к следующим последствиям:

• частичному ухудшению работы агрегата;
• снижению КПД;
• возможному полному выходу оборудования из строя.

Для предотвращения данных негативных последствий существует 3 способа очистки агрегата. Выполнение их необходимо проводить после выключения и остывания устройства.

Способы:

1. Механический. Процесс основывается на удалении продуктов сгорания с внутренних поверхностей агрегата специальными инструментами. Во время чистки заслонка должна быть открыта. После окончания работы котел необходимо протопить на повышенной мощности для выгорания остатков дегтя и сажи.
2. Паровой. При этом способе производится обработка стенок котла с помощью парогенератора. Его применение позволяет избавиться не только от грязи и сажи, но и от возможного грибка.
3. Химический. Данный метод основан на применении разных добавок и реагентов. Используемые кислоты: гелиевая, сульфаминовая, адипиновая. Попадая во внутреннюю полость, их смесь с водой вступает в реакцию с отложениями и преобразуется в кислые соли. Для очистки от сажи дымохода применяется каменная соль. Она добавляется в камеру сгорания во время сжигания угля. Проверенным способом удаления сажи является засыпка очисток картофеля в топку во время ее работы. При их сгорании вместе с паром начинает выделяться крахмал и смягчает копоть, которая затем легко выводится из агрегата.

Подходить к выбору угля рекомендуется, учитывая нюансы эксплуатации твердотопливного котла и особенности частной ситуации.
