Устройство ленточного фундамента для частного дома

Виды

Ленточный фундамент представляет собой сплошную замкнутую опорную конструкцию, расположенную под всеми внешними и внутренними несущими стенами. Фактически, это — заглубленный цоколь, способный выдерживать нагрузки от веса здания, давление грунта и прочие воздействия.

Существуют следующие разновидности ленточного фундамента:

• Монолитный. Представляет собой цельную отливку из железобетона, имеет максимальную прочность и несущую способность.
• Сборный. Лента строится из отдельных фрагментов или элементов — фундаментных блоков (ФБС), кирпича, природного камня и т.д. Эксплуатационные качества этого типа основания несколько ниже, чем у монолитной ленты.
• Комбинированный. Представляет собой сочетание ленточного основания с другим типом — например, свайно-ленточный. Позволяет получить опорные точки, на которых устанавливается несущий пояс.

Кроме того, существуют разновидности по глубине заложения:

• Незаглубленный. Создается на абсолютно неподвижных грунтах — скалах, прочных устойчивых почвах. Встречается крайне редко.
• Мелкозаглубленный. Используется для строительства на прочных почвах, не подверженных морозному пучению. Глубина заложения меньше уровня зимнего промерзания грунта.
• Заглубленный. Глубина заложения такой ленты несколько ниже уровня промерзания грунта. Используется для самых массивных и тяжелых построек, годится для большинства типов грунта и гидрогеологических условий.

Выбор подходящего типа обусловлен анализом всех условий участка — составом грунта, количеством и свойствами слоев, глубиной залегания почвенных вод и т.д.

Укладка арматуры

Для проведения качественной укладки арматуры, необходимо предварительно рассчитать нужное количество, ее сечение и расстояние между перемычками.

При этом стоит учесть подобные нюансы:

• не рекомендуется стыковать прутья на углах, лучше согнуть одну часть арматуры под углом 90 градусов, а к нему уже прикрепить прямой отрезок;
• для организации фундамента под дом, лучше использовать арматуру сечением не менее 12 мм, а перемычки должны быть от 6 мм и гладкие;
• лучше будет если продольных прутов будет не более 6 штук для каждого каркаса;
• чтобы углы залитой конструкции были более качественными и не осыпались, во время подхода конструирования армирования к углам снизить шаг перемычек минимум на 2 раза;
• нахлест арматуры, лучше связывать несколькими кусками проволоки.

Чтобы узнать количество арматуры на один куб бетона, нужно узнать объем бетона для опалубки

Важно учесть, что армирование не должно касаться стен опалубки, расстояние до металла, должно соответствовать двум сантиметрам. Если для фиксации отрезков использовать не проволоку, а специальные хомуты, время конструирования становится меньше

Структура монолитной плиты для фундамента

 Простая конструкция плитного фундамента, позволяет без привлечения высококвалифицированных специалистов выполнить монтаж такого основания. Однако,  потребует значительно затратить трудовые силы,  поскольку объем работ внушительный, начиная от копки котлована для заглубления, до вязки арматуры и заливки плиты.

 Классическая конструкция полного  ж/б фундамента выглядит следующим образом :

структура плитного фундамента

Основными элементами является:

Вязанная арматурная сетка. Монтируется от одного до нескольких слоев в одном горизонте, зачастую не менее двух слоев. Для армирования используется материал от 10 до 16 мм, наиболее востребована арматура диаметром 12 мм. Рассчитывается объем и диаметр арматуры исходя из запланированных размеров плиты: толщины и периметра. Армированную сетку можно монтировать самостоятельно, на месте, из закупленных прутов, или приобрести уже готовую, сварную.

армированная сетка фундамента

Бетонная смесь. В состав бетонной смеси входит гравий, песок и пластификаторы, которые придают раствору прочности и вязкости. Цемент следует использовать марки не менее М250. Мраку М300 можно использовать для строительства более высоких зданий, но не более 4-5 этажей, в зависимости от весовой нагрузки. Более прочные марки, например М400, уже применяются для многоэтажной застройки.

  Вся конструкция устраивается на песчано-гравийной подушке, с гидроизоляцией, а при необходимости и утепляется. После набора прочности, торцевые части ж/б фундамента, так же, покрывают специальной мастикой, если на стадии сборки опалубки не использовались гидроизоляционные рулонные материалы. Быстро и эффективней, выполнить устройство монолита с использованием специальной техники и с привлечением физического труда, только для точечных работ. К таким работам относится выравнивание котлована, армирование, утепление и гидроизоляция. Объемные же работы, такие как копка котлована и заливку плиты, рекомендуется выполнять, используя строительную технику. Так, например, если позволяют средства,  заливать плиту целесообразно за один раз, а не мешать раствор в ручную за несколько десятков раз. Таким образом, не создается слоистость в структуре плиты, достигается максимальная цельность.

заливка бетоном армосетки монолитного фундамента

 После выполнения всех работ, плита должна набрать прочность и «высохнуть» в теплое время года и в относительно сухом климате, этот процесс занимает до 1 месяца. Лучше всего, что бы свежий фундамент «перезимовал», отстоявшись до 6 месяцев, тогда он успеет осесть, и проявить все свои недостатки, если таковые будут иметь место.

  Подробнее про особенности ухода за фундаментом в статье: « Уход за фундаментом после заливки и его гидроизоляция»

Виды ленточного фундамента по глубине заложения

Согласно СНиП 3.02.01–87 «Земляные сооружения, основания и фундаменты» ленточные несущие основания классифицируются по двум признакам:

• по глубине заложения;
• по способу устройства.

Глубина заложения фундамента зависит от несущей способности почвы и расчётной нагрузки, которая будет оказываться на возводимый фундамент. Несущая способность почвы определяется исходя из её типа, глубины промерзания и наличия грунтовых вод на участке, где планируется постройка здания. О конструкции и способе устройства ленточного фундамента читайте в следующем разделе.

Мелкозаглублённый ленточный фундамент

Мелкозаглублённый ленточный фундамент представляет собой ленту из бетона и армирующего каркаса, находящуюся на небольшой глубине в земле. Минимальный уровень заложения зависит от глубины промерзания грунта, его пучинистости и высоты грунтовых вод.

Мелкозаглублённый ленточный фундамент может быть изготовлен из железобетона, кирпича или пеноблоков

Рекомендуемое минимальное заглубление ленточного фундамента можно узнать в СНиП II–Б.1–62. Для ознакомления предлагаем таблицу, составленную на основе данных из этого документа. В среднем по России глубина заложения варьируется от 0,4 до 0,75 м. Дополнительно можно рассмотреть глубину сезонного промерзания почвы в регионе, где планируется заложения несущего основания.

Таблица: глубина заложения фундамента в зависимости от уровня промерзания грунта

Глубина промерзания непучинистых типов грунта	Глубина промерзания слабо пучинистого грунта полутвёрдой консистенции	Глубина заложения фундамента
до 2 метров	до 1 метра	0,5 м
до 3 метров	до 1,5 метров	0,75 м
более 3 метров	от 1,5 до 2,5 м	1 м
	от 2,5 до 3,5 м	1,5 м

Глубина заложения мелкозаглублённого ленточного фундамента в центральном регионе России не должна быть меньше 0,5 м

Возведение мелкозаглублённых ленточных фундаментов рекомендовано в следующих случаях:

• в регионах с высокой среднегодовой температурой и малой глубиной промерзания грунта;
• при строительстве частных домов по каркасной технологии, а также построек из газобетона, пенобетона и других материалов с малым весом;
• при утеплении несущего основания с внешней стороны вкупе с обустройством отмостки из щебня, песка и бетона.

Возведение мелкозаглублённого ленточного фундамента на грунте, состоящем из торфа, сапропели, ила и других органических отложений, категорически запрещено. Не рекомендуется возводить этот тип ленточного основания на смешанных и пучинистых типах грунта, перенасыщенных влагой.

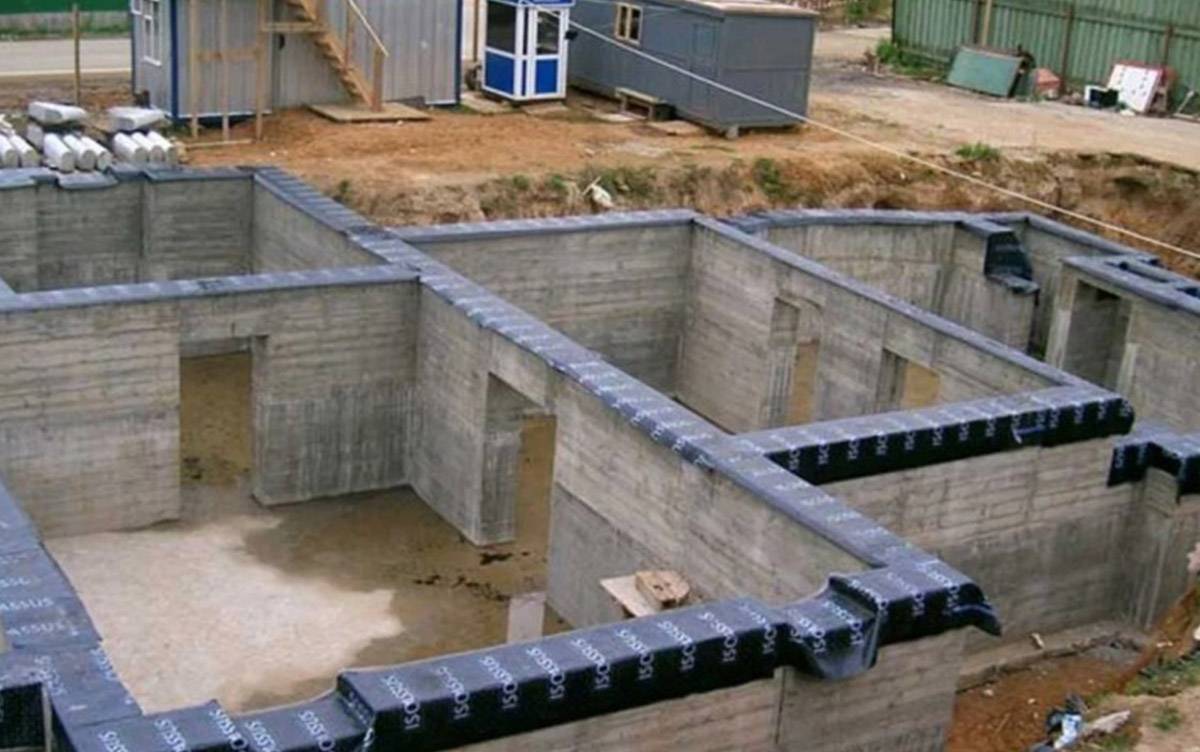

Заглублённый ленточный фундамент

Заглублённый фундамент или фундамент глубокого заложения представляет собой несущую железобетонную или сборную ленту, находящуюся ниже, чем уровень промерзания грунта на 20–30 см.

Глубина заложения несущей ленты может достигать 1,5–2 м в зависимости от уровня промерзания почвы

Основная идея глубокого заложения несущей ленты — опора на плотные слои грунта, имеющие более высокую несущую способность. Этот вид фундамента подразумевает ещё большие объёмы земляных работ и затрат бетонной смеси.

Возведение ленточного фундамента глубокого заложения рекомендовано:

• в регионах с низкой температурой в зимний период и промерзанием почвы на большую глубину;
• если планируется строительство двух- или трёхэтажного дома из кирпича, железобетонных блоков и плит;
• при наличии мелкозернистых типов грунта, перенасыщенных влагой.

Помимо этого, заглублённый фундамент позволяет обустроить подвал. При качественной изоляции и достаточном утеплении возможно обустройство цокольного этажа, предназначенного для проживания или хранения вещей.

Стоимость работ по устройству столбчатого фундамента

Итоговая цена сооружения столбчатого фундамента зависит в основном от его разновидности, но также на стоимость влияет множество других факторов. Большая часть бюджета уйдет на материалы для его возведения, немного меньшая – на саму работы (если будет привлекаться бригада подрядчиков).

Тем не менее, стоимость основания столбчатого типа на порядок ниже по сравнению с классическим ленточным фундаментом. Это обусловлено гораздо меньшим расходом бетона и арматуры для армирования и т.д. Однако учитывайте, что подходит он не для всех типов почвы, поэтому выбирать нужно, предварительно оценив все плюсы и минусы его устройства на конкретной местности.

Бетонный стеновой блок Мытищи СКЦ-1ПЛП 190х190х390 полнотелый М150Удобный и выгодный материал для возведения стен или фундамента. Обладает достаточной прочн…

От 73.60 руб/штПодробнее

Брус обрезной 200х200х6000 ГОСТ 1-й сорт СофриноБрус изготавливается из сосны и ели – хвойных пород с естественной влажностью 20-30%.

От 23800 руб/м³Подробнее

Кирпич строительный полнотелый одинарный рабочий Мстера М200 1НФИмеет повышенную марку прочности М200 и достойное качество. Идеально подойдёт для цоколя,…

От 24 руб/штПодробнее

Бетонный фундаментный блок Мытищи СКЦ-3ПР 240х190х390 полнотелыйБлок подходит для возведения любых типов фунтамента.

От 100.68 руб/штПодробнее

Кирпич строительный полнотелый одинарный Каширский М200 1НФОтличается повышенной маркой прочности и хорошей морозостойкостью, производится Каширским…

От 23.20 руб/штПодробнее

Обустройство подвального помещения

Перед проектированием подвала в доме с ленточным фундаментом учитывается тип почвы и уровень грунтовых вод. На этом этапе определяются размеры помещения. К возведению подходят внимательно. Подвал выступает в роли дополнительного утеплителя.

Сооружение подвала имеет особенности. В процессе земляных работ потребуется удаление земли по всей площади на нужную глубину. Фундамент дополнительно армируется. Лента служит опорой для конструктивных элементов здания и выступает в роли стен для подвала. В процессе выполняют такие дополнительные работы:

• армирование пола;
• устройство вентиляционной системы;
• заливка монолитной плиты;
• установка опалубки под основание на определенную высоту.

Обустройство подвала – сложный процесс, который подразумевает выполнение ряда дополнительных работ. К заливке пола и стен подходят очень внимательно.

Сфера применения

Ленточное основание может использоваться для любых типов построек частного и промышленного назначения

Частное строительство проводится во всех климатических зонах, с самыми разнообразными показателями состава грунта, глубины его промерзания и рельефом местности. Практически все владельцы земельных наделов отдают предпочтение ленточной технологии обустройства оснований для сооружений самого разнообразного назначения. Исключения делаются только при проведении работ на неустойчивых и скалистых грунтах.

Ленточный вид основания можно применить для возведения таких объектов недвижимости:

• жилой особняк;
• коттедж;
• каркасный домик;
• гараж;
• сарай;
• баня;
• мастерская;
• бытовка;
• летняя кухня.

При промышленном и коммерческом строительстве руководители организаций также склоняются к ленточной технологии. Ее особенностью является возможность получения полноценного подвала, который можно использовать в самых разных целях.

Укладка контура

Подробно рассмотрев все сильные и слабые стороны ленточного фундамента, каждый проектировщик без сомнений и колебаний примет решение о том, насколько оправданным будет монтаж несущего контура для реализации конкретного девелоперского или инфраструктурного замысла.

• Нельзя упускать из внимания тот факт, что такой тип основания считается вовсе не дешевым.
• Именно по этой причине при постройке палаточных городков, торговых павильонов и прочих легких конструкций применяют практически незаглубленные модицификации ленты или же вообще отказываются от нее в пользу более доступных по стоимости фундаментов.

Материалы для строительства

Фундамент из самодельных блоков для легких построек

Чтобы сделать фундамент, можно использовать несколько видов материалов. Разница состоит в технологии, цене вопроса и долговечности готового основания.

При возведении ленточного основания можно использовать:

• Самодельные блоки. Такая методика используется при крайне ограниченном бюджете строительства. Смесь из шлака, боя, гравия заливается цементным раствором, после застывания выполняется кладка. Такие основания делают для легких строений из панелей, газобетона и щитов.
• Кирпич. Допускается использование только обожженного глиняного кирпича. Кладку нужно армировать, чтобы добиться необходимой прочности. Основания подобного типа можно делать только на плотном и устойчивом грунте с ограничениями по весу здания. Чаще выбор делается для домов из пеноблока и бруса.
• Фундаментные стеновые блоки (ФБС). Бетонные блоки обладают большим запасом прочности и рассчитаны на 70-100 лет службы. Установка проводится в пазы, которые герметизируются цементным или полимерным раствором.
• Железобетон. Изготовление опорных систем этого типа предполагает заливку бетона в предварительно наполненную стальной арматурой форму. Железобетонные сооружения имеют самые высокие эксплуатационные характеристики и могут простоять до 150 лет.

Блоки ФБС

Кирпич

Железобетон

Фундамент под дом своими руками: пошаговая инструкция

Наиболее распространенными являются фундаменты для дома следующего типа:

• ленточный фундамент;
• свайно-винтовой фундамент;
• свайный фундамент с ростверком и без ростверка;
• монолитный плитный фундамент.

В зависимости от того, сколько денег вы готовы вложить, типа грунта на участке под строительство, веса конструкции будущего дома, можно будет определиться с типом основания.

Мелкозаглубленный ленточный фундамент для дома обычно возводится на плотном грунте, при достаточно тяжёлой конструкции будущего здания. При наличии рыхлого, слабого, болотистого грунта, когда плотный материковый грунт находится на глубине до двух метров, предпочтительнее будет построить фундамент свайного типа.

Как же построить фундамент для дома, когда до материкового грунта свыше 2,5 метров и поверхностный грунт не сможет его выдержать? Лучший вариант в этом случае – залить монолитный плитный фундамент своими руками в качестве основания дома. Болотистый или рыхлый грунт не способны удержать ленты или сваи фундамента, но в состоянии выдержать плиту, так как площадь опоры у нее довольно большая.

Если мы возводим фундамент своими руками, то нам потребуется специальное оборудование и следующий инструмент:

• шнур для разметки;
• строительный уровень и желательно гидроуровень;
• несколько штыковых и совковых лопат (для себя и помощников);
• молоток, ножовка, топор, гвозди (для возведения опалубки);
• крючок для вязки проволокой арматуры.

Скорее всего, потребуется техника:

• экскаватор для того, чтобы выкопать котлован или специальное оборудование, чтобы пробурить скважины;
• виброплощадка;
• строительный вибратор;
• бетоносмеситель;
• приспособление для забивки свай.

Очень часто требуется подъёмный кран, например, если вы решите самостоятельно заложить фундамент из бетонных блоков.

Следует заранее арендовать необходимую технику, скорректировать график работы по строительству фундамента так, чтобы не было простоев.

Плитный или ленточный фундаменты предпочтительнее залить за один раз. В случае если часть бетонной массы «схватиться» прежде, чем заливка будет продолжена, то места стыка порций бетона, заливаемых в разные интервалы времени, будут «зоной риска».

Сваи можно вбивать не все сразу, а поэтапно: одну или две – три сваи в день. Понятно, что это никак не скажется на прочности основания.

Какие материалы потребуются для заливки фундамента своими руками?

Вне зависимости от типа основания, обязательно понадобится:

• песок;
• цемент;
• щебень или гравий;
• ребристая арматура диаметром 10-14 мм;
• обожженная проволока для вязки арматуры;
• пиломатериалы для возведения опалубки.

Заливка фундамента для дома осуществляется с применением цемента марки М-500. Наполнителем может служить  бутовый камень, щебень или гравий. Их следует заранее подвезти к месту строительства.

При строительстве плитного фундамента будет нужен теплоизоляционный и гидроизоляционный материалы, геотекстиль.

Прежде чем возводить буронабивной фундамент необходимо подготовить сваи, для их создания вполне подойдут – асбестоцементные трубы. Для свайного фундамента необходимо запастись бетонными балками или деревянными (лиственничными, а лучше дубовыми) сваями.

Заранее следует обеспечить подвод воды к месту строительства

Это очень важно, если собираетесь делать бетонный раствор  самостоятельно, а не заказывать его на строительной фирме или на заводе

Хватит ли у вас сил и желания, сделать фундамент дома своими руками?

Если вы задумали сделать своими руками фундамент для дома, прежде всего, реально оцените свои силы и финансовые возможности. Вне зависимости от выбранного  типа основания под дом, вам всё равно потребуется выполнение определённого объёма земляных работ.

Причем, объём земляных работ при строительстве плитного или мелкозаглубленного ленточного фундамента, может быть очень большим.

Даже когда будет привлечена техника, физических усилий все равно придётся прикладывать немало. Желательно поэтому, предварительно  заручится поддержкой помощников.

P.S. А на десерт предлагаю посмотреть видео-ролик: Винтовые сваи. Плюсы и минусы винтовых свай

Требования к фундаменту

Правильный фундамент должен соответствовать следующим требованиям:

• Достаточные прочностные характеристики и устойчивость – обеспечиваются правильно подобранными габаритами конструкции и качественными материалами, используемыми для его сооружения.
• Соответствие нагрузок от здания на грунт его сопротивлению.
• Устойчивость к воздействию касательных сил морозного пучения.
• Стойкость к воздействию грунтовых вод.
• Долговечность – достигается за счет правильной выполненной гидроизоляции и применения водо- и морозостойких материалов.

Рисунок 1. Универсальное ленточное основание

Изготовление фундамента с необходимыми прочностными и другими характеристиками возможно только при соблюдении всех вышеописанных требований.

Преимущества ленточного фундамента для строительства дома

Все потребители, знакомые с этой конструкцией, выделяют в ней несколько достоинств:

• фундаментная основа отличается предельной простотой в устройстве, так как заливать бетонную смесь и выкладывать блоки сможет любой строитель, даже начинающий;
• универсальность ленточного фундамента под дом – на такой тип основания разрешается ставить каркасные сооружения, дома из кирпичного и пенобетонного материалов, бревенчатые срубы;
• правильный ленточный фундамент обладает способностями выдерживать значительные нагрузочные воздействия не только снизу от почвы, но и сверху от общей массы объекта.

Какие бывают конструкции

Фундаменты разделяют по нескольким критериям. Если учитывать глубину залегания, то здесь выделяют такие виды конструкции:

• заглубленные – устраиваются на 25-30 см ниже уровня промерзания грунта и для больших домов и тяжелых строений;
• мелкозаглубленные – общая глубина 55-60 см, что достаточно для легких каркасных сооружений.

По конструкции разделяют два типа основания:

Монолитная лента. Применяется для разных строений. Делают из бетонного раствора с армированием. К сильным сторонам относят простоту возведения, прочность и долговечность. Заложение проводится после исследования участка и подсчета параметров конструкции. Для решения вопроса используют уравнения, программы (лира) и калькулятор

Внимание обращают на количество кубических метров бетона. Стоимость куба зависит от соотношения ингредиентов.
Сборный фундамент

В малоэтажном строительстве применяется редко. Состоит из готовых бетонных блоков, производящихся на заводе. Их привозят на строительную площадку, где устанавливают в заранее подготовленную траншею. Стыки между блоками заполняются бетонным раствором. Не рекомендовано использовать в местности с нестабильным грунтом.

Сборные конструкции применяют для возведения двух- или трехэтажных загородных домов и массивных коттеджей.

Столбчатый фундамент своими руками: пошаговая инструкция

Чтобы сделать качественный столбчатый фундамент своими руками, нужно знать пошаговую инструкцию. Только при условии соблюдения всех технологических моментов вы сможете построить действительно надежное и долговечное основание для определенного строения.

Столбчатый незаглубленный фундамент

Подобный тип основания сооружается на непучинистых и слабопучинистых почвах. Фундамент можно сооружать из различных материалов (бетон, бутобетон, кирпич), но обычно применяются бетонные блоки размерами 400×200×200 мм. Оптимальный шаг между отдельными опорами составляет 1,5-2,5 м.

Рисунок 9. Конструктивная схема незаглубленного столбчатого фундамента из бетонных блоков

Пошаговая инструкция по устройству:

1. Подготовительные работы – очистка площадки и разметка расположения столбов.
2. Снятие верхнего слоя почвы и устройство песчаной подушки толщиной не менее 150 мм с последующим тщательным уплотнением.
3. Кладка столбов – каждая опора выкладывается минимум в 2 ряда из 4 блоков с обеспечением их перевязки между собой. Для этого применяется стандартный цементно-песчаный раствор. Открытую часть столбов дополнительно рекомендуется оштукатурить.
4. Гидроизоляционные работы – горизонтальная поверхность опорных столбов (где они будут соприкасаться с обвязкой) обязательно гидроизолируется с использованием рулонных или обмазочных материалов.

Техника устройства рассмотрена в следующем видео:

Мелкозаглубленный столбчатый фундамент

Основания этого типа чаще сооружаются с использованием труб (асбестоцементных, пластиковых канализационных, металлических) в качестве несъемной опалубки. Основную нагрузку будет воспринимать железобетонный столб, поэтому материал несъемной опалубки особой роли не играет.

А вот диаметр труб нужно подбирать уже с учетом предполагаемых нагрузок:

• для небольших строений типа беседок, террас будет достаточно сечения 100 мм;
• для более тяжелых построек (дома из бревна и бруса) нужны трубы диаметром 250-300 мм.

Рисунок 10. Применение пластиковых канализационных труб в качестве несъемной опалубки для столбчатого основания

Общая последовательность действий при сооружении:

1. Подготовка площадки – очистка, снятие верхнего слоя почвы, выравнивание и разметка.
2. Бурение отверстий – удобно использовать ручной бур для этих целей. Глубину нужно обеспечить примерно на 200 мм больше расчетной для обустройства песчаной подушки.
3. Создание песчаной подушки – для лучшего уплотнения песок смачивается водой и тщательно трамбуется.
4. Настил рубероида на дно песчаной подушки во избежание впитывания цементного молочка из бетонной смеси.
5. Монтаж труб в отверстия – после установки они выставляются по уровню и распираются деревянными колышками между стенками скважины. При использовании асбестоцементных изделий перед установкой их рекомендуется дополнительно обработать битумной мастикой.
6. Армирование конструкции – для этого применяется рифленая арматура сечением 12-16 мм для вертикальной установки и 6-10 мм для связывания вертикальных прутков между собой в единый каркас.
7. Заливка бетона примерно на половину трубы или 400-500 мм с последующим ее подъемом на 150-200 мм для создания подобия подошвы в нижней части столбов, которая будет более эффективно противостоять пучению, чем обычные опоры.
8. Бетонирование труб до верха.

Рисунок 11. Устройство столбчатого фундамента из асбестоцементных труб

Продолжать строительство можно после набора бетоном проектной прочности – т.е. примерно через 2-3 недели после заливки.

В следующем видеоматериале показан процесс бетонирования столбов с применением пластиковых труб для последующего строительства веранды:

Типы ленточного фундамента

Ленточный фундамент для частного дома – это замкнутая опорная конструкция, которая имеет разновидности:

1. Монолит. Наиболее прочная и надежная технология. Представляет собой сплошную заливку бетоном с железным армированием.
2. Сборный. Блочная конструкция, состоящая из отдельных участков заполненных кирпичом или натуральным камнем. Прочность ниже, но и цена соизмерима.
3. Синтетический (комбинированный). Представляет собой смесь из ленточной технологии заливки с другими видами фундамента. Например, частично дом может быть установлен на свайках.

Также присутствуют отличия по глубине посадки:

1. Поверхностно-заглубленный. Редкий вид фундамента, так как может быть установлен только на скальной поверхности полностью неподвижных пород.
2. Мелко-заглубленные. Устанавливаются на особо прочных почвах в низкой глубине. При заморозках, не должно происходить пучения.
3. Углубленный. Заливается на глубине, значительно ниже точки промерзания. Используются чаще всего.
