Как обжимать провода — наконечниками, втулками и гидравлическими клещами

Какой наконечник выбрать

Перед началом обжима необходимо правильно выбрать наконечник. Стоит помнить, что такие изделия бывают различных видов — разная толщина гильзы, разный диаметр входного отверстия. Причем это бывает у соединиетльных деталей одного сечения, но разных производителей. Поэтому не всегда одной и той же матрицей можно опрессовать 2 разных наконечника под провод одинакового сечения. Кроме этого, количество опрессовок гильзы также может отличаться.

Если вы хотите добиться качественного соединения, которое надежно прослужит вам годами, воспользуйтесь следующими рекомендациями.

  • Очищенная от изоляции жила должна четко соответствовать диаметру хвостовой части наконечника.
  • Люфт может быть, и он допустим, но он должен быть минимальным.
  • Если материал наконечника алюминий, то здесь с выбором попроще. Подбираете наконечник того же сечения, что и сечение провода. Ориентироваться можно по надписям на лопатке контактной части.

А вот если материал изделия — медь, то возникают определенные сложности. Но и здесь есть несколько решений.

  1. существуют ГОСТ-овские таблицы, по которым можно подобрать нужный тип. Но это не совсем удобно, т.к. необходимо четко знать и различать классы гибкости жил, да и таблицы эти у вас не всегда под рукой.
  2. замерить диаметр жилы кабеля обыкновенным штангенциркулем. После чего сравнить его с диаметром внутренней части хвостовика наконечника, определить который можно с помощью того же штангенциркуля, либо по надписи на лопатке.

Третья группа цифр в маркировке ТМ-35-8-9 как раз и будет тем самым необходимым диаметром. То есть, если диаметр жилы, который вы замерили, оказался равным 8,5 мм, то самым подходящим вариантом будет именно наконечник с маркировкой ТМ-35-8-9.

Заметьте, что диаметр жилы должен быть чуть-чуть меньше, но никак не больше диаметра хвостовика.

Материал изготовления наконечника и гильз должен быть одинаковым с материалом провода или кабельной жилы. Алюминиевые провода соединяйте с помощью алюминиевых деталей, медные с медными. Иначе коррозийных процессов не избежать.

Если нужно соединить алюминиевый оконцеватель с медным контактом (на выключателе или рубильнике), используйте алюмо-медный наконечник или подкладывайте алюмо-медные шайбы.

Для стыковки медных и алюминиевых жил кабеля есть специальные алюмо-медные гильзы.

Зажим проводов разного сечения в общий наконечник

Наиболее сложная задача при монтаже (особенно для начинающих мастеров) — объединение проводников различного сечения в одном коннекторе. Чтобы избежать проблем, стоит придерживаться следующих правил:

  • Провод большего и меньшего сечения отводятся друг от друга. Это удается сделать, благодаря разной изоляции у проводников, а также запаса по диаметру у юбки наконечника. Более тонкое изделие зачищается на большее расстояние, после чего смещается вперед, чтобы оно первым оказывалось в оконцевателе.
  • На втором этапе главный провод до упора вставляется в наконечник и производится опрессовка.

По аналогичному принципу стоит действовать и в случае с двойными НШВИ — сначала заводится тонкий проводник, а после вставляются основные провода. Для обжима рекомендуется применять клещи СТК-03. В процессе работ следите, чтобы инструмент не защелкнулся. Для этого при обжиме удерживайте рычаг трещотки.

Обжим одинарного наконечника

Делая первый раз опрессовку, желательно потренироваться на ненужном куске кабеля. Лучше испортить один наконечник для тренировки, чем потом менять весь подключаемый провод. После отрезания бракованной втулки он может не доставать до контакта электрооборудования.

Чтобы обжим получился качественным, необходимо соблюдать ряд правил:

  • вставляя внутрь матрицы втулку, надо удерживать кабель, чтобы его жилы не вышли из посадочного гнезда;
  • проверив соответствие цветной разметки на инструменте и наконечнике, начинают сжимать клещи до срабатывания храпового механизма. Во время опрессовки он блокирует инструмент от разжима, и если получился брак, храповик надо разблокировать. Наконечник извлекают из матрицы, отрезают и повторяют процесс заново;
  • используя инструмент без храповика, фиксацию жил контролируют легким потягиванием руки. Хорошо обжатые жилы не должны двигаться в гнезде;
  • существует инструмент с двухконтурным обжимом. Он сдавливает металлическую часть втулки и сам изолятор. Матрица таких клещей имеет два гнезда разного размера. Так вот, перед началом обжима надо проследить, чтобы манжет и металлическая часть легли в соответствующие гнезда.

По окончании обжима необходимо проверить прочность соединения, натянув слегка руками два элемента.

Что делать, если проводов несколько?

При скреплении двух контактов проблем обычно не возникает. А вот что делать, если одновременно необходимо объединить три, четыре и более?

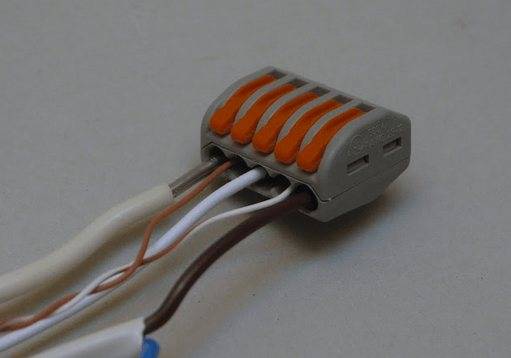

Клеммы wago

В этом случае рекомендуется остановить свой выбор на следующих вариантах соединения (от лучшего к худшему):

  • с помощью клеммников wago;
  • опрессовка гильзами;
  • пайка;
  • скрутка с использованием сизов;
  • скручивание и обмотка изолентой.

Порядок соединения проводов для каждого из методов мы подробно рассмотрели выше. Настоятельно рекомендуем Вам использовать первый вариант, т.к. он относиться к наиболее современному и эффективному. При этом стоимость ваг не слишком велика, а проводка служит более 30 лет.

Как правильно выбрать обжимную гильзу по диаметру

Обжимные гильзы одинаково успешно могут быть использованы для выполнения качественного соединения как одножильного, так и многожильного электрического или сетевого кабеля. Подбирая такую гильзу под моно- или многожилу, следует учитывать не только материал изготовления, но и диаметр соединяемых проводников. Для правильного выбора обжимных гильз по диаметру соединяемых проводов лучше всего пользоваться специальными справочными таблицами.

Технические размеры гильзы под опрессовку проводов, учитываемые при подборе

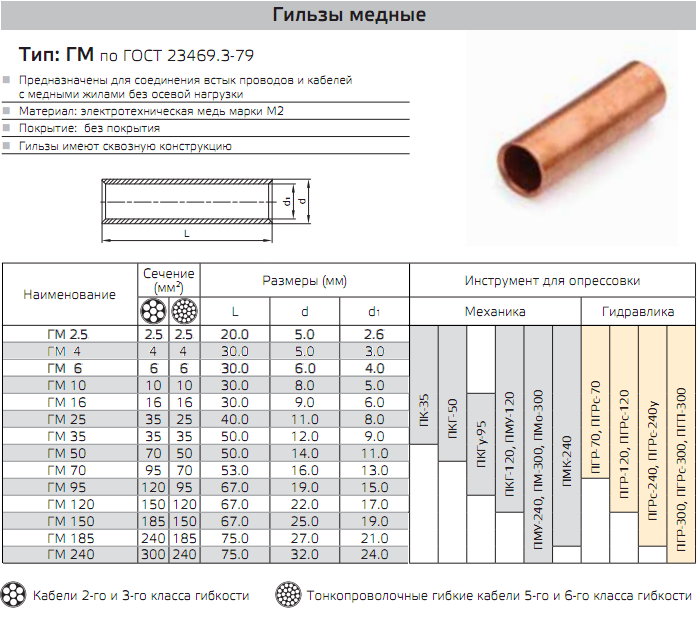

Таблица 1. Параметры гильз ГМ и рекомендуемые инструменты для опрессовки

От того, насколько правильно подобраны обжимные трубки по диаметру соединяемых проводов, напрямую зависит качество создаваемого электрического контакта. Так, если диаметр проводов, которые необходимо соединить, будет больше внутреннего диаметра самой гильзы, то проводник невозможно будет поместить во внутреннюю часть трубки. Нежелательными являются и ситуации, когда внутренний диаметр гильзы намного превышает наружный диаметр соединяемых проводов. В таких случаях опрессованные провода, расположенные во внутренней части трубки со значительным зазором, будут создавать не слишком качественный контакт.

Таблица 2. Сколько проводов помещается в один соединитель

Качественно соединить провода при помощи гильзы, внутренний диаметр которой значительно превосходит размер поперечного сечения самого проводника, также возможно. Для этого пользуются несложным приемом: провод вставляется в гильзу, после чего зазор, который образовался между стенками соединительной трубки и поверхностью проводника, плотно забивается кусками жил от провода, изготовленного из такого же металла. После выполнения такой процедуры гильза обжимается по стандартной технологии.

Что нужно знать о размерах и конструктивных особенностях трубок

Гильзы для соединения проводов разделяют не только по типу материала, из которого они изготовлены, но и по размеру и диапазону сечений. Минимальное сечение — 1,5 м. Это относится к трубкам типа ГМЛ. Далее показатели растут. Стоит помнить о том, что трубки производят с сечением, аналогичным сечению проводов.

Отдельный момент — конструкция изделий. Трубки могут быть сквозными и с наличием перегородки, расположенной по центру. Перегородки нужны для контроля глубины входа провода при наращивании с двух сторон стык в стык.

Сечение гильз меньшего диаметра

Очень глупая ошибка, которую часто делают по незнанию или из желания сэкономить (купить соединительную кабельную гильзу подешевле). Если сечение гильзы меньше, чем сечение провода, то в этом случае могут обтачивать провод, уменьшая его диаметр, чтобы он влез. Но это приводит к увеличению сопротивления на данном участке, снижает пропускную способность и ухудшает прочность. В конечном итоге это приведет к разрушению провода в том месте, где уменьшали его сечение.

Гильзы большего диаметра

И такое бывает, когда покупают «на глаз». В этом случае не получится сделать соединение надежным, чем больше разница, тем менее надежным оно будет. Конечно, есть способ, при котором концы проводов или кабелей сгибают вдвое и загоняют в гильзу, но это возможно далеко не всегда (разница в диаметре должна быть очень большой), да и это также не обеспечит надежного контакта.

Если подытожить два предыдущих пункта, то соединительные гильзы нужно подбирать строго под сечение проводов и кабелей. Никакой сложности с этим не будет, сегодня все стандартизировано, в продаже можно найти все значения. Представить ситуацию, когда нет возможности купить соединительную гильзу подходящего диаметра просто невозможно.

Опрессовочный инструмент

Крепящийся к жилам наконечник методом опрессовки является несъемным соединением, поэтому при подключении к другому электрооборудованию иным способом его придется отрезать. Процесс опрессовки – это своеобразный обжим втулки с жилами внутри. Для этих целей используется специальный инструмент – пресс клещи. Они комплектуются набором матриц под разные диаметры наконечников.

Пресс клещи производят разных модификаций, а некоторые модели предназначены для выполнения двух видов работ:

  • самыми распространенными и удобными в работе являются универсальные пресс клещи. Они способны выполнять двойную функцию: зачистку изоляции с провода и опрессовку втулки. Причем кроме НШВИ, пресс клещи справятся с другими типами наконечников;
  • иногда пресс клещи оборудуют регулировочным механизмом, контролирующим усилие обжима. Это устройство позволяет избежать случайного пережатия втулки;
  • пресс клещи с шарнирами увеличивают прижимную силу инструмента, что облегчает процесс ручного обжима;
  • очень удобны в работе пресс клещи с храповым механизмом. Он препятствует разжиманию инструмента до окончания опрессовки. Часто бывает так, что разжатый случайно инструмент ослабляет недожатую втулку в матрице, и она проворачивается. Следующее прижимание матрицей может не совпасть с канавками от предыдущей опрессовки, что создаст плохой обжим.

Вообще, каждый специалист подбирает себе пресс клещи индивидуально. Ведь от удобства инструмента зависит качество и скорость работы.

Сварка проводов

Сварочное соединение осуществляется двумя способами с помощью термитной и дуговой сварки. В случае дуговой сварки используется инверторный аппарат. Сварка выполняется при помощи плавящегося электрода, к примеру, АНО.

Рис № 7. Термитная сварка проводов.

Термитная сварка используется при помощи термита – смеси порошков алюминия, магния, кальция и титана. Часто используется для работы на высоте при соединении алюминиевых проводов высоковольтных линий электропередач, отличается надежностью, удобством и быстротой соединения, не нужно использовать соединительные болтовые плашки. Очень удобно в условиях низких температур и неблагоприятных погодных условий.

Обжим одинарного наконечника

Как правильно обжимать наконечники для проводов

Делая первый раз опрессовку, желательно потренироваться на ненужном куске кабеля. Лучше испортить один наконечник для тренировки, чем потом менять весь подключаемый провод. После отрезания бракованной втулки он может не доставать до контакта электрооборудования.

Чтобы обжим получился качественным, необходимо соблюдать ряд правил:

  • вставляя внутрь матрицы втулку, надо удерживать кабель, чтобы его жилы не вышли из посадочного гнезда;
  • проверив соответствие цветной разметки на инструменте и наконечнике, начинают сжимать клещи до срабатывания храпового механизма. Во время опрессовки он блокирует инструмент от разжима, и если получился брак, храповик надо разблокировать. Наконечник извлекают из матрицы, отрезают и повторяют процесс заново;
  • используя инструмент без храповика, фиксацию жил контролируют легким потягиванием руки. Хорошо обжатые жилы не должны двигаться в гнезде;
  • существует инструмент с двухконтурным обжимом. Он сдавливает металлическую часть втулки и сам изолятор. Матрица таких клещей имеет два гнезда разного размера. Так вот, перед началом обжима надо проследить, чтобы манжет и металлическая часть легли в соответствующие гнезда.

По окончании обжима необходимо проверить прочность соединения, натянув слегка руками два элемента.

Соединение жил гильзами

При подключении распределительных коробок опрессовка проводов проводится достаточно редко. Обычно в таких случаях используются самозажимные клеммники или выполняется пайка или сварка. Опрессовку в коробках еще можно встретить в старых хрущевках с алюминиевой проводкой.

Опрессовка проводов выполняется путем ввода проводов в гильзу трубчатой формы и сжимании ее прессом с определенным уровнем деформации.

Обжимка проводов может выполняться следующими методами:

  • локальное вдавливание;
  • объемное сжатие;
  • комбинированное сжатие.

Локальное сжатие производится зубьями пуансона, которые создают повышенное давление на одно или несколько мест, что позволяет обеспечить электрический контакт. Сплошное сжатие, соответственно, производится давлением на всей протяженности обжатия.

Комбинированный метод подразумеваем сплошное сжатие с дополнительным обжатием зубами пуансона в определенных местах.

Каждый из описанных методов может обеспечить надежное соединение контактов лишь в тех случаях, когда перед опрессовкой была проведена подготовка поверхности и были правильно подобраны гильза и рабочий инструмент.

Как правильно подобрать провод и наконечник

Для начала, нужно узнать какого сечения провод вы будете обжимать. Сделать это можно по надписям на изоляции жилы, либо воспользоваться штангенциркулем.
Далее при выборе тех или иных втулочных наконечников можно ориентироваться по цветовой маркировке их изолированной юбки. Каждый цвет должен соответствовать определенному сечению и размеру гильзы наконечника.

Правда есть и производители, которые на этом не заморачиваются, и выпускают одноцветную продукцию разных сечений.

После выбора обязательно физически проверяйте насколько плотно провод заходит в гильзу или наконечник.

При этом категорически не нужно подкручивать жилы перед вставлением их внутрь наконечника.

У наконечника на входе есть специальная юбочка, которая поможет одеть его даже на слегка распушенный провод. Кроме того, эта юбка играет роль фиксатора изоляции. Можете сравнить, сколько изломов в разные стороны выдержит провод с юбкой и без нее. Как понимаете, результат окажется не в пользу последнего варианта.

Еще один немаловажный момент, про который нужно помнить: многие провода изготавливают не по ГОСТ, а по собственным техническим условиям.

Зачастую бывает так, что в наконечник сечением 1,5мм2 с легкостью залетает провод 2,5мм2. Поэтому выбор по таблицам это конечно же хорошо, но без практической примерки гильзованной части и провода никак не обойтись.

Нюансы работы с НШВИ

Если используется многожильный кабель, то рекомендуется купить наконечник НШВИ. Этот вид не используется для оконцовки провода с одной жилой.

Опрессовка многожильного кабеля выполняется следующим образом:

  • необходимо выбрать сечение провода и марку наконечника. Жилы должны входить свободно со стороны юбки;
  • тип наконечника следует подобрать с некоторым запасом. Провод с сечением 1,25 мм опрессовывается наконечником от 1,5 кв. мм, а сечение юбки составляет до 2,5 кв. мм.

Вариант НШВИ

Необходимые инструменты

Опрессовка осуществляется специальным инструментом, который позволяет создать необходимое усилие. Пользуются популярностью следующие инструменты:

  • пресс клещи для опрессовки наконечников ПК2 и ПК2М применяются для оконцевания жил с сечением до 10 кв. мм;
  • инструмент марки ПК1 и ПК1М является более мощным вариантом ручных клещей;
  • гидравлические клещи позволяют выполнить опрессовку провода до 10 кв. мм;
  • в промышленном производстве используется ручной пресс. Он подходит для проводов до 240 кв. мм;
  • гидравлический пресс с электроприводом применяется для кабеля до 300 кв. мм.

Разновидности инструментов

Пресс-клещи с шарнирами усиливают нажим инструмента, что позволяет облегчить процесс ручного обжима. Особым удобством отличаются приспособления с храповым механизмом. Они предотвращают разжимание инструмента до завершения процедуры.

Как обжать провод без инструментов можно посмотреть в данном видеролике:

Гильзы для проводов под опрессовку

Не во всех устройствах или приборах применяются кабельные наконечники — существует еще оконцовка гильзой. Для кабелей с жилами из меди применяются гильзы с маркировкой ГМЛ, что означает медная луженая гильза. Для проводов из алюминия подходит марка ГАО. Это гильза закрытого типа из алюминия. Если требуется выполнить соединение  с соединением элементов меди и алюминия, то применяется сплав.

Гильзы для опрессовки

Подготовка к опрессовке

Прежде чем наконечник надеть на жилу, необходимо выполнить определенную подготовку:

  • очистите необходимый промежуток провода от изоляции. Для этого можно использовать специальный инструмент;
  • жилы скрутите рукой и поместите их в наконечник со стороны юбки.

Важно правильно выбрать сечение жилы, что обеспечить легкий вход в гильзу наконечника

Зачистка проводов

Как обжать провод

После подбора подходящих наконечников и проводов понадобится специальный инструмент. Пресс-клещи напоминают пассатижи, в конце которых есть специальная матрица, куда устанавливаются наконечники и не изолированный участок кабеля

Это приспособление позволяет обеспечить давление наконечника равномерно со всех сторон. Особое внимание стоит уделить типу кабеля, который бывает многожильным или с монолитной жилой

Опрессовка многожильных проводов

Обжим одинарного наконечника

Чтобы сделать качественный обжим рекомендуется соблюдать следующие рекомендации:

  • чтобы жилы не выпали из гнезда, проводник следует фиксировать при размещении в матрице инструмента;
  • опрессовка выполняется клещами до тех пор, пока не подключится храп механизм, позволяющий блокировать инструмент от разжима;
  • если фиксация проводится ручным способом, то контроль производится потягиванием руки. Если обжим качественный, то установка будет плотной без перемещений;
  • можно применять инструмент двухконтурного обжима. Оконцовка выполняется с помощью сжимания изолятора и втулки в гнездах с разным диаметром;
  • в завершение нужно проверить прочность контакта, немного натягивая элементы.

Обжим одинарного провода

Обжим двойного наконечника

Подключение двух проводников фазе осуществляется на одном контакте. При установке модульных автоматов они соединяются при помощи специальных перемычек. На один контакт приходится пара кабелей.

В этом случае рекомендуется применять НШВИ для двух проводов. Вот некоторые особенности монтажа:

  • внутрь манжета устанавливается сразу два провода;
  • выполнять обжим лучше пресс-клещами. При опрессовке двойного наконечника лучше использовать матрицу с сечением 6 кв. мм.

Обжим наконечников силового кабеля

Для опрессовки силового кабеля рекомендуется использовать луженый медный наконечник, который защищен от окисления. При отрезке кабеля край может распушиться и станет больше, чем остальная жила. В этом случае  край можно снять на точиле. Кабель следует разворачивать так, чтобы круг убирал лишнее вдоль жилок, но не загибал их.

Не стоит использовать для обжима метод пайки, так как на проводах нельзя применять контакт, выполненный только чистым оловом.

Обжим силового кабеля

Виды наконечников

Сделать оконцевание кабеля или провода можно быстро с помощью специальных наконечников. Их ассортимент разнообразен – бывают наконечники для алюминиевой и медной проводки, для однопроволочных и многопроволочных проводников. Каждое изделие имеет свою маркировку по ГОСТ, по которой можно понять предназначение и характеристики электротехнического устройства, а также климатические условия эксплуатации.

Наконечники для медных проводов ТТМ и ТМЛ

Кабельный наконечник ТМЛ

Многопроволочные жилы из меди можно оконцовывать специальными наконечниками из медной трубы, просверленной под болт. Есть две модификации таких устройств — без покрытия и луженые. Они также маркируются как ТМ (ТМЛ), после чего ставится сечение провода под зажим в миллиметрах и диаметр отверстия наконечника в мм. Крепление таких фиксаторов осуществляется опрессовкой с использованием специальных клещей. Использовать обычные пассатижи или молоток не рекомендуется, иначе можно повредить механизм. Количество обжимов должно быть два и более для надежной установки.

Использовать такие наконечники можно и для однопроволочных проводников

Важно лишь правильно подобрать размер, так как в ином случае жила может обломиться. Перед монтажом концы зачищаются от изоляционного слоя и окисла до характерного металлического блеска

Область применения таких изделий достаточно широка. Их можно встретить в подключении кабельных стояков на распределительном вводном приборе в подъезде, в заземлении металлических распределительных коробок, подсоединении электроплит, ответвлении. Также активно применяются в промышленности.

Для оконцовывания подходят провода и шнуры с сечением от 2,5 кв.мм до 240 кв.мм.

ТМЛ (о)

ТМЛ (о)

Менее используемая модификация наконечников ТМЛ – это устройства под опрессовку с контрольным окном, которое позволяет мастеру увидеть процесс установки проводника на место.

Монтируются такие изделия также пайкой. Область применения – промышленность. В быту практически не используются, поэтому многие домашние электрики и специалисты в сфере ЖКХ даже не имеют представления о существовании таких устройств.

ТАМ

Наконечник ТА

Алюминиевые и медные наконечники ТАМ для кабелей используются в подключении алюминиевой проводки к медным шинам на вводных и распределительных устройствах. Изделие представляет собой наконечник из двух металлов, в котором хвостовик выполнен из алюминия, а сам корпус из меди. Переходное сопротивление отсутствует благодаря фрикционной диффузии. Способ монтажа – опрессовка.

ТА

Используются для алюминиевых проводов. Внешне похожи на изделия марки ТМ, но выполнены из другого материала. Имеют минимальный размер 16 кв.мм.

Соединение и оконцевание жил проводов и кабелей из алюминия можно производить только с использованием кварце-вазелиновой смазки, которая препятствует образованию окисла на поверхности. Благодаря ей уменьшается контакт с воздухом.

Другие виды наконечников

Наконечник ПМ

Медные провода в бытовой технике нередко оконцовываются наконечниками из меди под пайку. Приборы имеют специальные «уши», которые позволяют надежно зафиксировать проводник. К таким изделиям можно отнести марку ПМ, в которой «уши» сведены в производственном исполнении. Применяются для проводов с сечением от 2,5 кв.мм.

Уменьшение габаритов коммутационных аппаратов, средств защиты привело к изменению размеров зажимов. По этой причине все чаще применяется оконцеватель проводов НШП штифтовой.

В промышленности активно используются кабельные болтовые и механические наконечники НБ. С их помощью оконцовываются силовые кабели с сечением от 25 кв.мм до 240 кв.мм. Они делаются из алюминиевого сплава и имеют хорошую стойкость к образованию коррозии. Для создания герметичности в комплекте идет термоусадочная трубка.

Ассортимент наконечников весьма разнообразен, всегда можно найти устройство для данного вида проводника, однако многие пользуются самодельными

Такие изделия имеют важное преимущество – возможность создания наконечника под любой размер. Они могут производиться достаточно просто – требуется трубка из нужного материала, расплющивается с одного конца, а затем в ней просверливается отверстие

Применяются самодельные приборы в устройствах заземления.

https://youtube.com/watch?v=geLA-dSlunM

Подготовка к скручиванию

Перед скручиванием с токоведущих жил необходимо снять слой защитной изоляции. Обычно эта операция производится при помощи ножа. Во время работы нужно стараться не повредить лезвием инструмента металлический токовод. В противном случае он способен надломиться в ослабленном месте. В особенности это касается мягких многопроволочных жил кабелей.

Если снимать изоляцию предстоит с алюминиевого кабеля, то необходимо избегать его перегибов. Этот металл плохо справляется с частыми деформациями. Поэтому кабель из алюминия способен сломаться во время зачистки.


Снятие изоляции с кабеля
