Как класть печи Кузнецова своими руками — пошаговая инструкция

Подготовительные работы

В первую очередь необходимо выбрать место для строительства печи. Проще всего делать это до постройки дома — тогда и печь, и здание проектируются совместно так, чтобы отапливались три или хотя бы два помещения. С уже готовым домом дело обстоит сложнее. В таком случае печь стремятся встраивать в межкомнатную перегородку, поскольку внедрение её в несущую стену требует сложных расчётов и опасных трудоёмких работ (часть стены придётся разобрать, удерживая нагрузку от перекрытия системой перемычек и колонн).

Можно, конечно, ограничиться простым пристенным вариантом расположения, но тогда отапливаться будет только одно помещение.

На выбранном месте нужно построить железобетонный фундамент. Его размеры должны превосходить размеры печи хотя бы на 100 мм с каждой стороны. Не допускается объединение фундамента печи с фундаментом здания — оба сооружения дают различную осадку и одно из оснований будет тянуть за собой другое, вызывая его перекос.

Под печь обязательно обустраивается железобетонный фундамент

Глубина заложения фундамента зависит от несущей способности грунта, глубины его промерзания, способа эксплуатации здания (периодически/постоянно). Обычно в зданиях с круглогодичным проживанием людей, расположенных на устойчивом грунте, фундамент заглубляют на 400–600 мм. На дно выемки следует в качестве упрочняющего слоя насыпать щебёнку, а поверх неё — песчаную подушку.

Виды печей Кузнецова

Как говорилось выше, колпаки можно располагать по-разному, потому и вариантов очень много. Возможность установки во втором куполе любого устройства теплообмена без ущерба процессу горения также способствует наличию множества разных тепловых агрегатов. При этом проектироваться по такому принципу могут устройства с любым типом горения: верхним, нижним, пиролизным, послойным и т.д. Все они имеют некоторую специфику, но могут быть реализованы. На сайте Кузнецова выложены проекты разного назначения с порядовкой. Их можно скачивать для личного пользования свободно,  а вот републикация их не приветствуется.

Камины, построенные по принципу колпаковых печей

Есть печи Кузнецова для двухэтажных домов, и обогревают они оба уровня. Причем есть такие агрегаты и с лежанками. Обогрев может быть конвекционного типа (только от стенок печки) или внутрь может быть вставлен водогрейный теплообменник. Тогда такой агрегат называют котлом и обозначают КИК. В свободном доступе на официальном сайте Кузнецова выложены четыре готовых водогрейных кирпичных котла мощностью 16 кВТ, 17 кВт, 34 кВт, 64 кВт. В них может быть встроен бак для нагрева воды для бытовых нужд. Котел  нужно обвязать металлическими уголками, при необходимости можно утеплить, сверху уложить армирующую сетку и оштукатурить.

Отопительная печь. Красиво

Вариантов конвекционных печей гораздо больше. В разделе отопительно-варочных печей без использования шамотного кирпича ОВИК насчитывается 25 разных проектов. Есть три варианта отопительно-варочной печи с камином. Располагаться камин может сбоку (справа или слева). Такие варианты маркируются ОВИК БК (боковой камин), есть вариант с лежанкой и камином ОВИК БК 13л. При камине расположенном сзади маркировка ОВИК ЗК (задний камин).

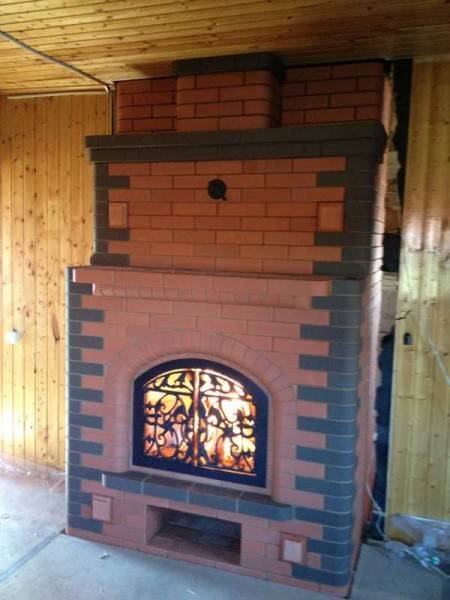

Отопительно-варочная печь Кузнецова выглядит очень достойно

Чисто отопительные тепловые агрегаты маркируются ИОК. Порядовки, в которых есть лежанка, в названии имеют буквы «леж» или «Л», при наличии духовки добавляется буква «Д». В отопительных печах также есть варианты с каминами. Маркируются они ОИК К. Есть печи калориферные ПКИК1Х. Отдельно категорией выделены печи для теплиц и хлебные.

Отопительная печь Кузнецова ОИК. Впечатляет

Русские печи Кузнецова маркируются РТИК, всего выложены порядовки 10 моделей, две из которых с лежанками. Они имеют привычную конфигурацию варочной камеры, устье которой должно иметь герметичную заслонку. При не герметичности камеры нормально печь работать не будет.

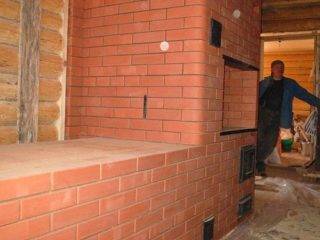

Русская колпаковая печь с лежанкой

В разделе печей для бани Кузнецов предлагает сразу вариант планировки помещений с указанием габаритов и показано как можно «вписать» туда подходящие модели. Ведь помещения бань, как правило, небольшие и если металлическую печь разместить в ней можно легко, то габаритную кирпичную уже проблематично. И учитывать при этом нужно многие факторы: откуда топиться будет, где выход пара и самая горячая часть печи. А тут предложены готовые варианты. Очень удобно и стоит сказать автору большое спасибо! Сами печи вынесены в отдельную категорию и маркируются БИК.

Банные печи Кузнецова маркируются БИК. Презентабельно выглядят и по отзывам имеют отличные характеристики

В этом видео предлагается проект печи, сконструированной по предложенному Кузнецовым принципу построения печей. В первой половине рассказывается о движении газов и о том, как это работает, о принципах управления работой конкретной модели. Во втором комментируется процесс кладки. Очень полезное и познавательное видео.

Конструкционные варианты

Отопительно-варочные печи для бытового использования по своей конструкции могут быть несколько типов.

Камерная

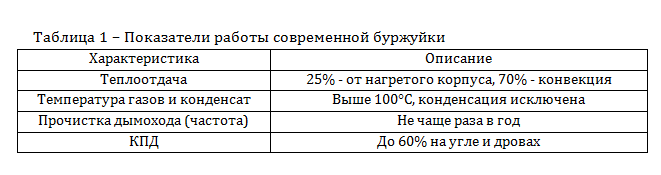

Металлическая камерная печь – это классическая «буржуйка», которая в современном производстве очень усовершенствована. У такого агрегата следующие технические характеристики:

Канальная

Принцип работы такой конструкции: газы догорают, а затем остывают и переходят по каналам между перегородками, и отдают тепло корпусу печи. Агрегат должен внутри прогреться до 400°С – тогда в ней произойдет дожигание. Современные буржуйки легко переквалифицировать под канальную схему. В этом случае от газохода оставляют только горизонтальное «колено» и оно отделяет от топки камеру сгорания.

Воздух для горения поступает через щели варочной поверхности или через специальный воздушный дроссель. Канальная буржуйка имеет КПД до 80%, а удельная тепловая мощность больше чем у камерной в несколько раз. Такая печка работает как при длительном горении, так и при пламенном, практически на любом топливе.

При этом мощность регулируется подачей воздуха – эта возможность здесь в 2 раза выше, чем в камерной буржуйке. Плюсом для применения в быту является и температура в дожигателе в пределах 250-300°С, а это удобно для приготовления пищи.


Почти все металлические бытовые печи до 15 кВт мощностью создаются по такой вышеописанной схеме. Корпус обычно создается из обычной стали толщиной от 4 мм, а варочная плита – из чугуна или стали от 8 мм.

Колпаковая

Наконец, колпаковая печь – это схема, в которой газы задерживаются сводом колпака до момента полного догорания, а потом они опускаются вниз и отдают остатки тепла. Такие конструкции обеспечивают более 70% КПД. Эта технология применима и относительно металлических котлов, однако здесь пришлось отказаться от пламени – металлический колпак просто не поглотит столько тепла, сколько выделяет без перегрева. Поэтому такие печи переведены в режим тления – это позволило довести время теплоотдачи до 60 часов (на дровах) или до 30 суток (на угле).

Печи длительного горения из металла могут изготавливаться своими руками и работают на дровах, угле, но не на влажном топливе, так как влажное не тлеет, сколько воздуха ему не дай. Если это специальный угольный котел, то работать на дровах он не сможет – просто не «выдаст» нужный КПД. Корпус такого котла делают из простой стали, окружив его герметичной газовой рубашкой.

Виды

По назначению и конструктивным особенностям «кузнецовки» можно разделить на несколько видов:

  • Отопительные. Устройства предназначены для эффективного и безопасного обогрева помещений.
  • Варочные. Используются для приготовления еды. Сюда относятся печи для выпечки хлеба и хлебобулочных изделий.
  • Банные. Печь Кузнецова для бани разработана для одновременного обогрева основных банных помещений. Такие устройства обладают высокой теплоотдачей при минимальном потреблении топлива.
  • Уличные. Печной комплекс, состоящий из гриля или барбекю, для приготовления еды на открытом воздухе.
  • Каминные. Оборудование используется в качестве декоративного элемента интерьера или дополнительного варианта обогрева. Некоторые печи-камины оснащаются специальными лежаками для приятного проведения досуга.

Наиболее востребованными являются комплексные устройства, которые отличаются своей многозадачностью. Ярким примером является отопительно-варочная печь Кузнецова, которая предназначается как для обогрева жилых помещений, так и для приготовления еды.

Несмотря на свои функциональные особенности, все печки работают по одному принципу – эффективное распределение нагретых газов в колпаке на отдельные потоки.

Примечательно, что печные колпаки могут оснащаться дополнительным оборудованием – электрическими нагревателями, баками для горячего водоснабжения, паровыми генераторами, духовым шкафом и плитой.

Грамотно спроектированная и возведенная банная печь Кузнецова обеспечит надежное отопление во всех функциональных помещениях: парной, моечной, предбаннике, комнате отдыха. Кроме того, она позволит быстро подогреть воду, саккумулировать горячий пар и очистить воздух.

Характеристики

Колпаковые печи Кузнецова имеют ряд отличительных характеристик и преимуществ, которые выделяют их среди основных конкурентов на рынке отопительного оборудования для дома и бани.

Принцип работы подобного устройства достаточно прост: нижний уровень (ярус) и топливник представляют собой единую конструкцию – колпак, который предназначен для эффективного перемещения газов, образованных при сгорании топлива. При этом скопление легких газов осуществляется вверху колпака, а тяжелых – внизу. В середине сосредоточены газы, имеющие среднюю температуру нагрева.

«Кузнецовка» из кирпича предусматривает длительное удержание нагретого воздуха внутри колпака для эффективной аккумуляции тепла внутри помещения, а затем быстрый вывод отходов сгорания через дымоотводную трубу.

Особенностью печи является поддержание предельной температуры горения. Кроме того, печь Кузнецова обладает высоким КПД, который в несколько раз превышает аналогичный показатель у классической русской печи.

Конкретные преимущества подобных печей состоят в следующем:

  • Высокий КПД – до 94 %.
  • Высокий температурный режим сгорания топливного материала.
  • Быстрая аккумуляция и длительное поддержание тепла.
  • Низкий уровень осаждения сажи.
  • Простота в уходе и неприхотливость.
  • Незначительная материалоемкость при высокой тепловой отдаче.
  • Возможность дополнительного встраивания контура для горячего водоснабжения.
  • Повышенная тяга при небольших размерах дымоотводной трубы.
  • Привлекательный дизайн и широкий выбор конструктивных форм. Усовершенствованный вариант – двухколпаковая печь Кузнецова, которая может быть сконструирована под любой тип помещения.
  • Быстрое распределение тяги между каналами в автоматическом режиме.

Печь с камином

Совмещение открытого очага с полнофункциональной печью создают особую атмосферу. Обычный камин обогревает помещение только во время горения дров.

Комбинированная с камином печь предусматривает различные варианты использования: одновременно оба отопительных прибора или по отдельности.

Камин, в зависимости от проекта может находиться:

  1. Сбоку от топочной камеры ;
  2. Над топочной камерой ;
  3. На задней стенке печи.

Это позволяет зонировать помещение, отделяя зону отдыха от собственно кухни.

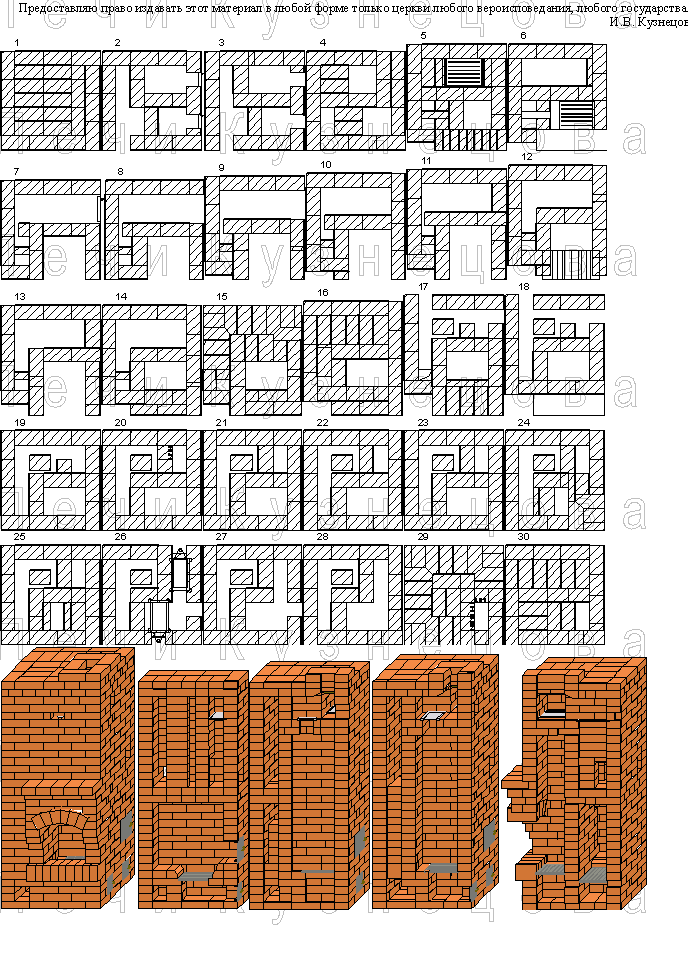

Порядовка печи с камином:

Колпаковые печи Кузнецова сложны в кладке. На постройку печи самой простой конструкции уходит 2–3 недели. Самостоятельно приступать к постройке следует только в том случае, если есть навыки в кладке более простых конструкций.

И.В. Кузнецов охотно делится своим опытом и раскрывает секреты строительства, правила выбора и обработки материалов для печей на своем сайте: https://www.stove.ru

На нем , в открытом доступе, есть несколько десятком наиболее распространенных и универсальных печей для любых нужд. От простых отопительных, до специальных хлебных, превосходящих по своей функциональности популярные ныне тандыры или помпейские печи.

Металлические печи для дома имеют свои преимущества и недостатки перед кирпичными. К достоинствам относится меньшая цена и вес, прочность и высокий КПД, а также развитая технология обработки самого металла. Все эти факторы определяют интерес к нюансам, которые дает эксплуатация такого котла.

Отопительная печь Кузнецова своими руками

И.В. Кузнецовым разработано множество вариантов печей самого разного предназначения:

  • для отопления;
  • для приготовления пищи;
  • для бани;
  • для улицы (барбекю);
  • с лежанкой и много других вариантов.

Когда вы решили класть печь своими руками и определились с вариантом, то главное — это раздобыть грамотные чертежи для порядовки. Порядовка печи кузнецова – это инструкция, которая показывает способ выкладки каждого из рядов кирпича и их последовательность. Чертежи печей Кузнецова несложно найти на сайте самого создателя, который любезно делится своими достижениями с любителями все делать своими руками. Сама порядовка чем-то напоминает пошаговую инструкцию по сбору сложного конструктора, так что, приложив старания, разберется любой.

Если вы столкнулись с печной кладкой впервые, то все ваше внимание должно быть сосредоточено на соблюдении порядовки

Материалы

Печи Кузнецова гораздо меньше стандартных, поэтому материала на ее изготовление нужно до 2 разов меньше. Но это одновременно и большая ответственность, поскольку легкая конструкция должна быть выполнена со скрупулезной точностью.

Итак, материалы для печи:

  1. Огнеупорный кирпич (шамотный);
  2. Кирпич для тела печи (внешняя кладка);
  3. Огнеупорная глина (около 100 кг);
  4. Чистый песок;
  5. Проволока из металла;
  6. Стальной уголок;
  7. Литые элементы: задвижка, дверки для топки и поддувало, колосниковая решетка, плита очага.

Песок: его нужно очищать через сито с отверстиями 1,5 мм. Лучше всего брать горный песок, который почти не содержит мусора. Простейший вариант – купите готовую смесь глины и песка специально для печной кладки в строймагазине.

Кирпич: шамотный кирпич нужно брать марок ШБ-8 или ШБ-5, а керамический кирпич не менее М150 марки. Размеры глиняного кирпича – 250/120/56 мм, шамотного ШБ-8 – 250/123/65 мм, ШБ-5 – 230/114/40 мм. Количество кирпича, которое вам понадобится можно посчитать по схеме порядовки или другим способом.

Фундамент

Но самая первая задача – это фундамент, который легче запланировать сразу при постройке дома. Фундамент должен быть больше размера печи на 10 см по всему периметру. Он будет выдерживать достаточно большой вес, поэтому к нему нужно подойти со всей строгостью. Для этого нужно соблюсти следующие нормы:

Печной фундамент не должен быть связан с фундаментом дома;
Если печь
будет располагаться возле одной из стен, то печной фундамент должен быть не менее чем на 5 см отдален от основного, а пустоту между ними нужно засыпать песком;
Важно обеспечить для фундамента хорошую гидроизоляцию. Для этого на дне котлована образовать песчаную прослойку, а застывший фундамент обернуть рубероидом;
Хорошо если фундамент будет усилен армировкой – металлическим каркасом.

Верхний уровень печного фундамента идет заподлицо с основным

До необходимого уровня докладывают кирпичом

Верхний уровень печного фундамента идет заподлицо с основным. До необходимого уровня докладывают кирпичом.

Кладка кирпича и «плавающая» топка

Топка выполняется из шамотного кирпича, а тело печи из керамического, а это значит, что при нагревании и остывании они ведут себя по-разному. Поэтому сама топка должна быть плавающей, с этой целью вокруг нее делают специальный сухой шов. Это делается для того, чтобы разные по физическим характеристикам кладки шамотного и керамического кирпича не порвало при эксплуатации.

«Сухой шов»: между шамотным и керамическим кирпичом нужно удалить кладочный раствор, а в образовавшуюся пустоту нужно вложить минеральный картон.

Нужно строго соблюсти еще одно правило – выступы из шамотной кладки не должны входить в углубления из керамической кладки, и наоборот. Таким образом, мы получаем абсолютно независимую топку.

Внимание: на чертежах это можно не заметить, но кладка из шамотного кирпича выполняется только на ребро. А вот керамический кирпич кладется на взгляд мастера, это касается столбиков и внутренних стенок

Проволока для усиления

Металлическая проволока должна использоваться для прокладывания каждого третьего ряда, чтобы усилить кладку. Вам понадобится примерно 5 метров такой проволоки. Не во всех статьях написана эту небольшая деталь, но весьма важная.

Фурнитура

Металлические детали включают в кладку, соблюдая зазор на расширение кирпича от нагрева – 5 мм. Этот зазор заполняется огнеупорной ватой.

Принцип действия печи

Большинство конструкций печей действуют за счет непосредственного нагрева стенок от сгорания топлива в камере сгорания или за счет прогрева кирпичной кладки от печных газов проходящих через сложную систему воздуховодов в которых раскаленные печные газы отдают тепло кирпичной кладке.

В первом случае теплоемкость печи определяется толщиной стенок. Чем они толще, тем более теплоемкой будет печь. Недостатком их является большое потребление топлива для прогрева. Как только прекращается горение печь начинает остывать.

Печи со сложной системой воздуховодов позволяет более равномерно прогревать «тело» нагревательной конструкции, но длительное прохождение печных газов по сильно изогнутым воздуховодам предъявляет повышенные требования к тяге и высоте печной трубы.

Колпаковые печи лишены этих недостатков благодаря своей конструкции, в которой образуются два независимых контура аккумулирующих тепло. Внутренний, сильно прогретый контур колпака находится внутри наружного, менее нагретого контура. Поэтому остывание при отсутствии непосредственного контакта с наружным воздухом происходит гораздо медленнее. Печь остается теплой значительно дольше. Все нагретые печные газы остаются внутри и не выбрасываются наружу.

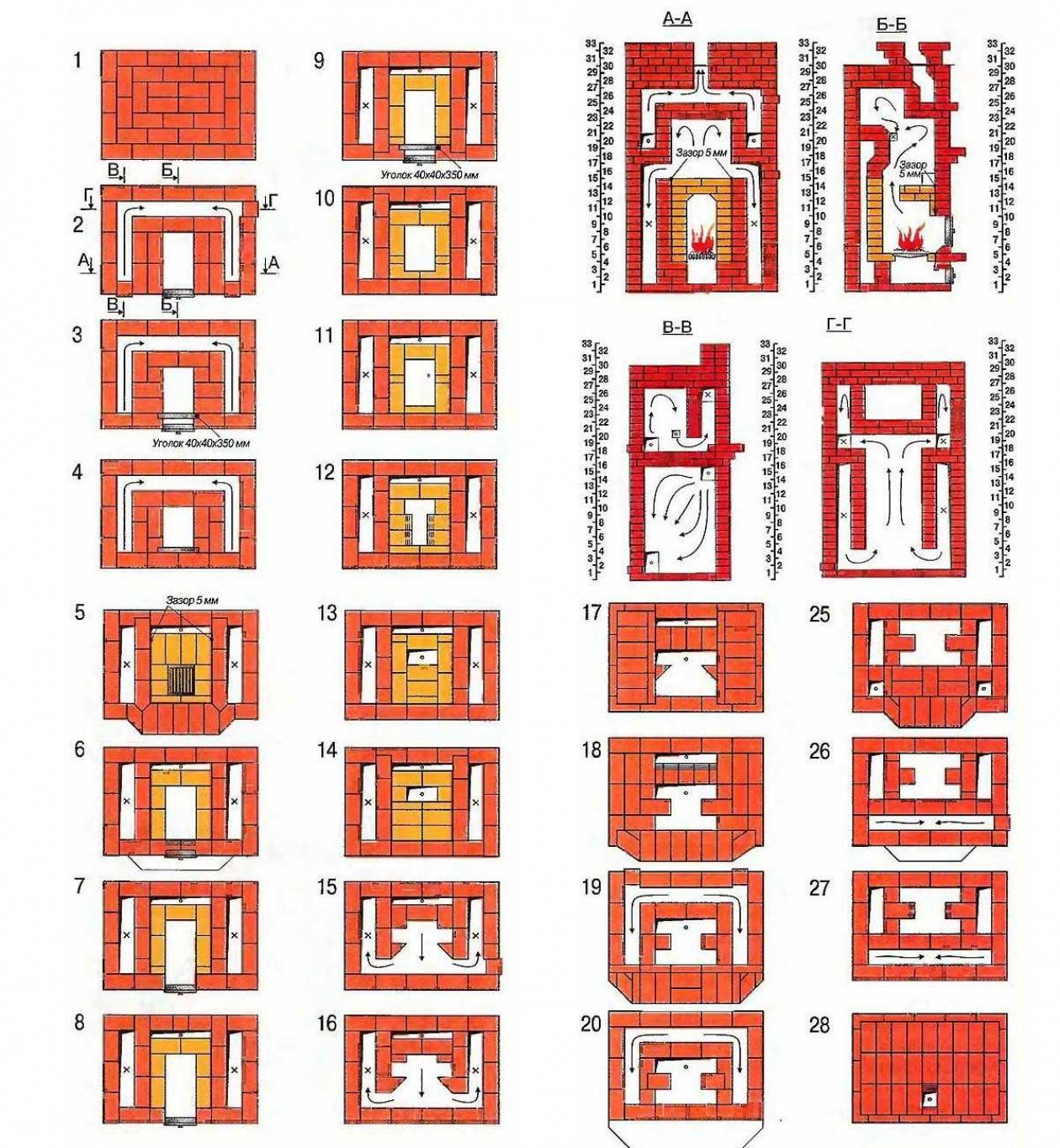

Основные этапы обустройства кирпичной печи по порядовке своими руками

При использовании порядовки для отопительно-варочных печей необходимо выполнить ряд ключевых этапов. Всем им присущи свои нюансы проведения и уникальные характеристики, зная которые можно обеспечить высокий уровень качества и свести к минимуму затраты по обустройству печи своими руками.

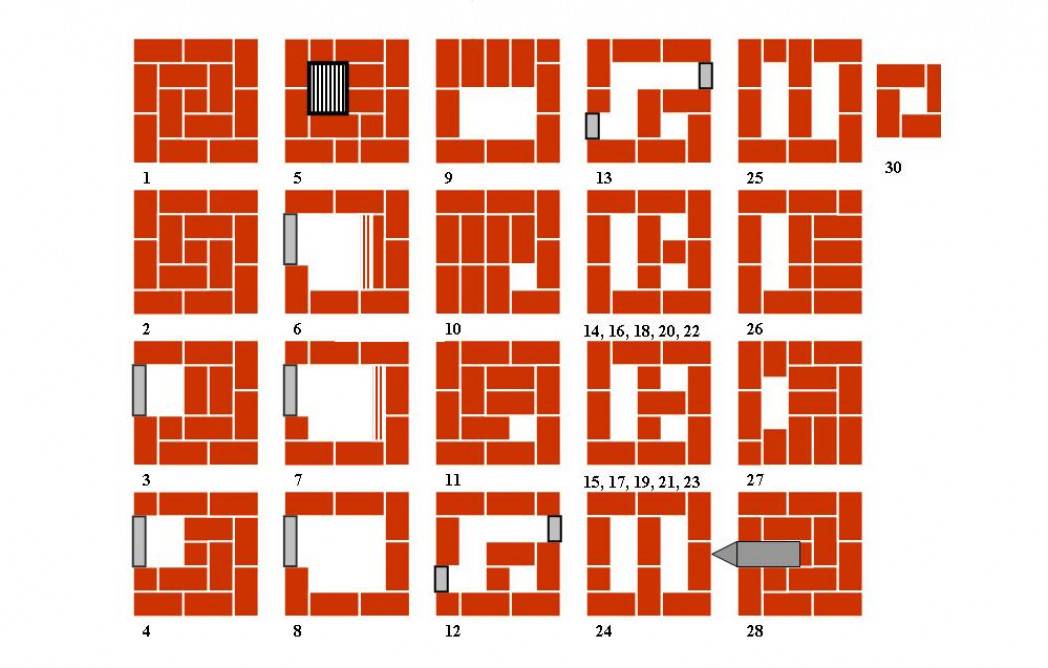

Далее будет рассмотрен пример устройства печи на основе порядовки «шведка».

Технология работ

В конструкции подобной отопительной установки. имеющей уже порядовку, предусмотрено поддувало. Об этом особенно необходимо помнить, приступая к работам по обустройству печи своими руками

В то же время важно учесть особенности укладки 1-го ряда кирпича Дело в том, что здесь необходимо обеспечить соответствие с уровнем и контроль углов, используя для этой цели строительный угольник;

Вместе с тем необходимо обращать внимание на все характеристики первого ряда. Дело в том, что это в значительной степени оказывает влияние не только на срок службы и надежность отопительной установки, но и на эффективность ее работы;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

Технология использования порядовки предусматривает по завершении укладки первого печного ряда выполнение монтажа двери и поддувало, вслед за чем приступают уже к укладке 2-го ряда;

При возведении 3-го ряда варочной печи необходимо придерживаться в точности указаний порядовки Для создания поддувала следует стесать кирпич с каждой из сторон

Причем здесь необходимо учесть, что устраиваемый ряд должен иметь ту же высоту, что и дверца;

Для укладки 4-го ряда печной кладки выбирают место с левой стороны. Эту работу начинают с установки двери, обеспечивающей удаление золы. Это не позволит обеспечить нормальную работу аппарата. Что же касается непосредственно кладки, то при ее выполнении придерживаются аналогичного порядка, что и в самой схеме. Причем обязательно необходимо позаботиться о перекрытии дверцы поддувала. Над зольником необходимо изготовить отверстие в виде квадрата. Реализуется этот замысел при помощи укладки кирпича специальным образом;

Начиная укладывать 5-й ряд, необходимо следить за тем. чтобы отверстие зольника начало сужаться. По своему виду этот ряд аналогичен 4-му. Поэтому и технология его укладки будет такой же;

Приступая к устройству 6-го ряда в качестве материала необходимо применять специальный кирпич, обладающий огнеупорными свойствами. Чаще всего схема, разработанная квалифицированными печниками, содержит пометку об этом в виде штриховки. Подобная подсказка позволяет упростить процесс кладки и избежать возможных сложностей при выполнении этих работ;

Кирпич, который будет укладываться перед колосниковой решеткой, должен быть сколот. Подробное решение положительно сказывается на эффективности и качестве размещения топлива на решетке во время пользования печью. В то же время поддержку решетки будет обеспечивать непосредственно 5-й ряд печной кладки;

Кирпичи 6-го ряда и решетка колосника должны создавать между собой достаточное пространство шириной 10–15 см, куда необходимо поместить песок или золу, а наличие подобного зазора необходимо для создания эффекта расширения металла решетки при пользовании отопительным прибором;

После создания на прошлых этапах П-образного канала его необходимо перекрыть. Причем это делается с тем расчетом, чтобы в результате возникла три новых. Этот этап предусматривает установку дверцы топочной печи, поддержку для которой обеспечит непосредственно 6-й ряд кладки печи;

Процесс укладки 8-го и 9-го рядов кладки печи «шведка» выполняется по той же схеме, что и в случае с 7-м. При этом необходимо помнить о том, что он должен иметь ту же высоту размещения, что и дверца топочной камеры. Здесь в обязательном порядке выполняется обработка кирпичей, при помощи которых перекрывается доступ к перегородке топочной камеры и левому каналу: их обтесывают обеих сторон, благодаря чему обеспечивается эффективность и плавный переход продуктов сгорания из топки в канал;

Для создания 10-го ряда печи используют огнеупорные кирпичи. Технология укладки предусматривает обеспечения вертикальности размещения, что должно дополняться регулярной проверкой, осуществляемой посредством строительного уровня. Необходимость этого обусловлена тем, что для подобных печей при порядовке на эти кирпичи должен размещаться специальный варочный настил;

Далее, можно приступать к приклеиванию топочной дверцы. в результате заключительный ряд будет иметь два канала, отличающихся наличием идеально квадратного сечения.

Что следует учитывать во время строительства

Сухой шов, которым топка соединяется с колпаком, нужен для координации конвекционных потоков, присутствующих в обеих камерах. Горючий газ с высоким содержанием водяного пара засасывается в топливник для повторного сжигания, что улучшает тепловые показатели работы печи и способствует появлению турбулентности в её атмосфере.

Топливная камера заполняется воздухом не только из поддувала, но и по каналам, расположенным в стенках печи. Благодаря этому под сводом колпака присутствует дополнительное количество кислорода (вторичного воздуха), необходимое для дожигания пиролизных газов. В случае использования одной только колосниковой решётки полного сжигания достичь не удастся, поскольку весь кислород будет выгорать в верхней части пламени.

https://www.youtube.com/watch?v=

Столбики катализатора устанавливаются только из шамотного кирпича, поскольку размещаются выше топки — в зоне высокой температуры. Разогреваясь докрасна, они дожигают всё, что поднимается под купол.

Учитывая некоторые особенности строительства колпаковой печи, хочется дать несколько простых советов.

  1. Топочная камера не должна быть частью купола. Вся соль конструкции Кузнецова в том, что дрова должны гореть в небольшой камере — так будет намного проще создать высокую температуру, необходимую для завершения процессов пиролиза. Если же объединить топку и колпак в одном пространстве, то получится самая обычная русская печь, которая к тому же ещё и будет дымить из-за плохой тяги.
  2. Обжиг печи начинают с щепок, добавляя топливо небольшими порциями в течение нескольких часов.
  3. Из-за различных коэффициентов температурной деформации шамотная топка может разорвать внешний короб из красного кирпича, поэтому в местах взаимного примыкания обязательно нужны деформационные зазоры.
  4. Для усиления кладки в продольные швы укладывают отрезки стальной проволоки. Необязательно выполнять перевязку постоянно — достаточно усилить каждый второй или третий шов.
  5. Опытные печники не рекомендуют замачивать кирпич перед укладкой.

Напоследок заметим, что вносить какие-либо изменения в описанную конструкцию можно только в том случае, если вы хорошо разбираетесь в процессах, протекающих в колпаковых печах и уверены в правильности переделок. В противном случае эксплуатация «усовершенствованного» отопительного прибора может быть не только малоэффективной, но и небезопасной.

Разновидности для различных целей

Игорем Кузнецовым и его командой создано большое количество универсальных и специализированных моделей. Одни предназначены только для обогрева помещений, другие дополнены элементами для приготовления пищи или нагрева воды. В отдельное направление выделены камины.

Чертежи испытанных на практике вариантов собраны на сайте изобретателя. Для удобства конструкциям присвоены буквенно-цифровые обозначения.

Отопительные

Отопительная печь Кузнецова для двухэтажного дома позволяет экономить на топливе

Различные варианты компоновки куполов позволяют выполнять конструкции для обогрева одно- и двухэтажных домов.

Отопительные модели сокращённо обозначены как ОИК (отопительные И. Кузнецова). Можно найти варианты с топкой, находящейся внутри комнаты или в подсобном помещении.

Для разнообразия и придания нужных качеств есть печи, дополненные тёплыми лежанками (ОИК -6 леж. И ОИК 19 леж.) и сиденьями (ОИК-7с).

В некоторых изделиях встроены духовки. В этом случае в кодовое обозначение добавлена буква Д, например, ОИК-5Д.

К отопительным относятся и печи со встроенным камином.

Модели РТИК (русская теплушка И. Кузнецова) нужны для обогрева больших помещений. Они массивны, нуждаются в крепком фундаменте.

Варианты с камином

Модель с камином

Камины, помимо отопительной функции, выполняют роль украшения интерьера. Топка в этом случае открытая, огонь можно наблюдать визуально. Печи оборудованы топкой для обычного обогрева, которая может располагаться на фасаде, с правого, левого бока, или сзади.

Для строительства выбирают вариант, при котором удобно обслуживать печь из подсобного помещения или прихожей — дрова не придётся носить в жилую комнату. Работа с отходами (золой) также не подразумевает неизбежной грязи в помещении при чистке зольника и поддувала из прихожей.

Разработаны варианты ОИК-К с лежанками, встроенными духовками и угловым камином.

Котлы

Для организации водяного контура отопления разработаны варианты с обозначением КИК (котёл И. Кузнецова). Во второй купол встроен стальной теплообменник. Вода циркулирует по системе за счёт электрического насоса.

Модели рассчитаны на мощность 16, 17, 34 и 64 кВт. Первый вариант (16 кВт) оборудован варочной панелью.

Отопительно-варочные

Отопительно-варочная модель — сооружение, полностью вырабатывающее ресурс топлива

Универсальные отопительно-варочные печи предназначены для домов с круглогодичным пребыванием. В модели вмонтированы варочные панели и духовки, полочки для подогрева пищи и воды.

Топка может располагаться с фронтальной или боковой стороны, что позволяет выбрать вариант для любого варианта интерьера.

Опционно предлагается монтаж лежанки. Для больших помещений делают удлинённые топки, что позволяет использовать дрова большого калибра. Они дольше горят, подбрасывать топливо придётся реже.

Для бани

В отдельное направление И. Кузнецов выделил банные печи. Есть три разновидности: БИК, БИК БК и БИК ПК. Сокращение БИК соответствует назначению, а добавочные символы говорят, что конструкция оборудована камином.

Для разной планировки выбирают модели, которые различаются местом расположения топки и камина — в парной, комнате отдыха или в предбаннике.

Строительство своими руками

Браться за строительство своими силами уместно только человеку с навыками каменщика. В печном строительстве есть много тонкостей, которые становятся понятны только после многих лет работы. Основные моменты стоит узнать, чтобы проконтролировать работу нанятых мастеров и самостоятельно выбрать материалы.

Выбор модели

Для строительства можно выбрать модель с теплой лежанкой

Строительство начинается с выбора модели. Ещё на этапе изготовления проекта определяют:

  • назначение;
  • необходимую мощность теплоотдачи;
  • конфигурацию;
  • материалы для кладки и их количество.

В сводной таблице на сайте указаны: геометрические размеры и теплоотдача каждой из сторон. После перехода в раздел «чертежи бесплатно» по порядовке с точностью до кирпича вычисляют количество материалов. За чертежи некоторых печей придётся заплатить небольшую сумму — для покупки потребуется регистрация на сайте.

Материалы и принадлежности

Все расходные материалы подбирают и покупают заранее, так как после начала строительства можно быстро не найти, например, дверцы или задвижки необходимого размера.

Для выкладки камеры сгорания печи потребуется жаропрочный кирпич

Для кузнецовской печи потребуются:

  • три вида кирпичей — полнотелый красный с маркой не ниже М-150, шамотный жаропрочный, лучше ШБ-8 и отделочный для наружного слоя кладки;
  • песчано-цементная смесь для печей;
  • литые изделия согласно чертежу — дверцы для топочной и зольной камеры, колосник, задвижки и вьюшки, дверцы для очистных каналов;
  • проволока для перевязки рядов из расчёта укладки по периметру каждых двух рядов;
  • уголки перекрытия для топки;
  • сетка арматурная для заливки фундамента;
  • асбестовый шнур для термоизоляции чугунной фасонины.

Для работы понадобятся мастерок или кельма, ёмкости для замешивания растворов, уровень, расшивка, рулетка и отвес.

На первом этапе строительства обустраивают фундамент, длина и ширина которого соответствует размерам печи. Для этого делают углубление в грунте, насыпают и утрамбовывают 10–15 см песка. Подготовленную опалубку заливают тяжёлым бетоном.

Верхний край залитого фундамента делают на 13–15 см ниже уровня пола, потом углубление закладывают двумя слоями огнеупорного кирпича. Они нужны, чтобы тепло не уходило сквозь пол в грунт.

Время набора фундаментом полной прочности 28 суток, но начинать кладку можно через 17–20 дней, если строительство не планируют завершить очень быстро.

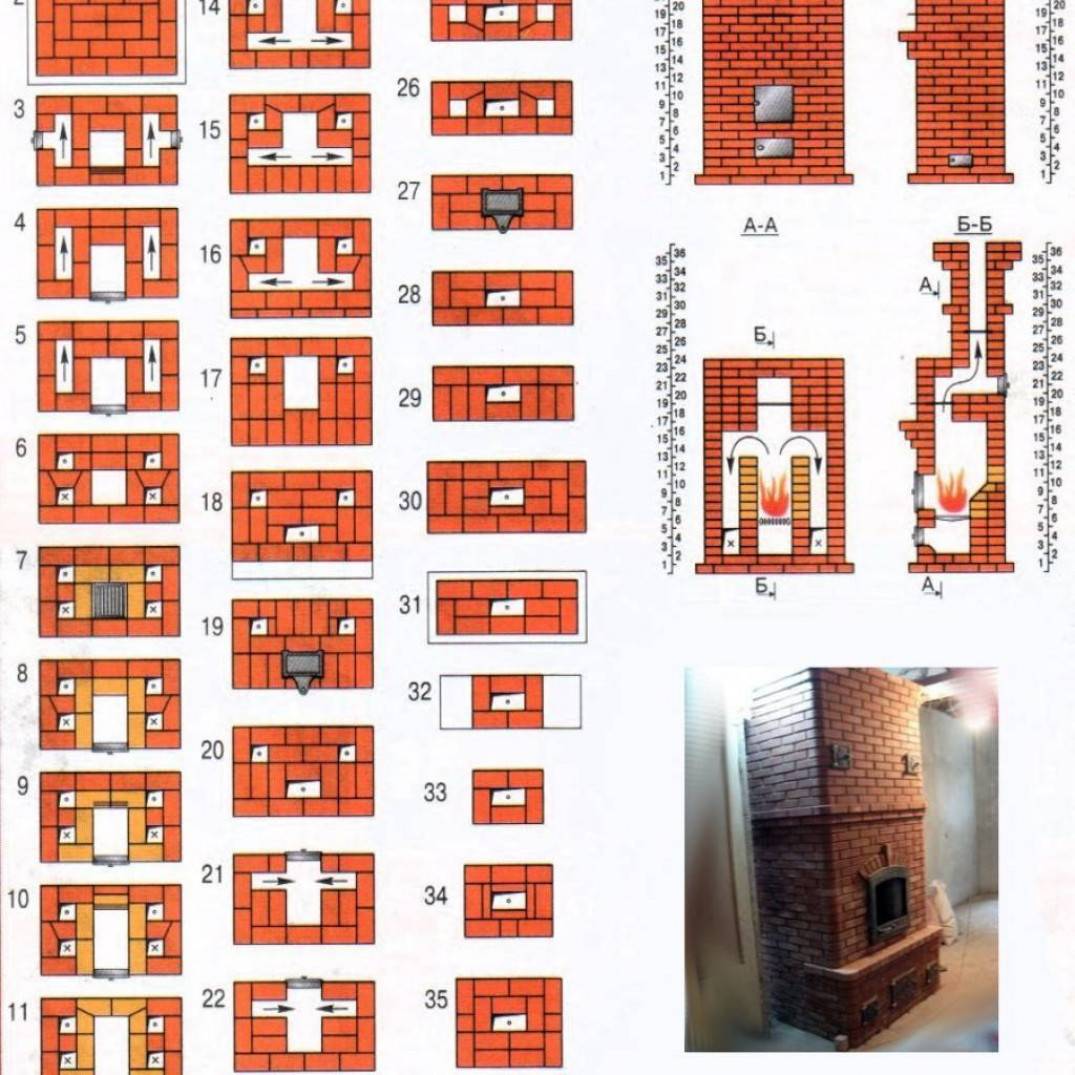

На следующих этапах возводят «тело» печи, строго выполняя инструкции, соблюдая порядовку и выверяя горизонтальный и вертикальный уровни.

Проход дымохода сквозь перекрытия обеспечивают теплоизоляцией, исключающей нагрев строительных материалов.

Особенности конструкции и принцип работы

Печи Кузнецова более эффективны для отопления, чем обычные канальные модели

В канальной печи горячий воздух движется по направлению от топки в сторону дымохода. При этом нагреваются стенки конструкции, от которых тепло излучается в помещения. В таких нагревательных дровяных конструкциях продукты сгорания удаляются естественным образом. Чем лучше тяга, тем быстрее горячий воздух отводится на улицу. КПД устройства достигает не более 60%. До 40% тепла «отапливает» окружающее пространство.

Канальные модели громоздки, прогрев неравномерен — на начальном участке (пока воздух горячий) стенки прогреваются сильнее, в конце дымохода меньше. Разность температур часто приводит к появлению трещин в структуре стен.

В кузнецовских печках используется иной способ удаления горячих продуктов сгорания. На его пути устраивают один ли несколько колпаков, в которых происходит воздухообмен.

Сообщаются камеры через узкие щели, называемые «сухими швами».

Нижний колпак объединён с топкой. Под «куполом» за счёт законов физики скапливается горячий воздух, который прогревает стенки печи, сам при этом охлаждается. По мере горения топлива в колпак поступает новая порция тепла, вытесняя остывшие массы вниз. Охлаждённый воздух перетекает во второй купол, где процесс повторяется.

Печи с водяным отоплением

Современные печи Кузнецова с водяным отоплением серии КИК (кирпичные котлы) представляют особый интерес. По сути, это колпаковый котел, выложенный из кирпича и обладающий неплохим КПД – порядка 70—80%, то есть, аналогичным своим железным «собратьям». Как достигается столь высокая эффективность, было нами описано выше.

В тело печи встраивается 1 или 2 регистра из стальных труб (в зависимости от мощности). Готовые модификации котлов имеют ряд мощностей 17, 34 и 63 кВт. Кроме того, автором предлагаются и двухконтурные модели с возможностью подогрева воды для хозяйственных нужд. В своих рекомендациях по строительству подобных обогревателей И.В. Кузнецов указывает, что для повышения экономичности и эффективности работы корпус кирпичного котла стоит утеплить базальтовым волокном.

В большинстве купольных моделей печей внедрено современное техническое решение, обеспечивающее дожигание горючей составляющей дымовых газов. С этой целью под свод верхнего колпака или другое место, в зависимости от конструкции, организована подача вторичного воздуха. При использовании древесины соответствующего качества такой тепловой прибор будет функционировать как пиролизная печь.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
