Электронные программируемые реле времени с задержкой включения и выключения

Чем отличается автоматика ABB от изделий других брендов

Такие РВ имеют некоторые преимущества перед устройствами производства остальных фирм, среди которых:

  • Простота монтажа и использования. Благодаря нанесенным на корпус РВ схемам вопроса, как подключить реле времени ABB, у пользователя не возникает. Настройки циклов достаточно просты, независимо от того, цифровое или аналоговое устройство используется. Циферблат, как и экран, четко читаем при любом освещении.
  • Такие реле времени можно отключить принудительно. Подобное действие необходимо, когда требуется срочная ревизия или обслуживание устройства. При этом предустановленные программы циклов не сбиваются. Говоря о сертификации, можно отметить, что все устройства проходят обязательное тестирование по стандартам EN 60730-1 и EN 60730-2-7.
  • Реле времени ABB довольно компактны. При монтаже на ДИН-рейку подобное устройство занимает всего 2 модульных места. Но, несмотря на малые габариты, производитель смог добиться довольно малого минимального шага по времени, который составляет всего 15 мин.
  • Некоторые модели предусматривают использование собственной аккумуляторной батареи, которая не даст программам сбиться, обеспечив автономное питание при непредвиденном отключении электроэнергии.

Проверка работы ПВЛ

Проверить пневматическую временную приставку ПВЛ с задержкой включения и глубже исследовать её принципы действия можно, собрав такую испытательную схему:

Проверка ПВЛ-1. Реальная схема включения

Временная диаграмма работы схемы будет такой:

Временная диаграмма ПВЛ-1

Лампа L2 горит. Кнопкой SA1 включается пускатель КА1, и через время t  лампа L2 выключается, а L1 включается. После выключения пускателя КА1 контакты и лампы переходят мгновенно в нормальное состояние.

Схема включения для проверки пневматической приставки ПВЛ-2:

Проверка ПВЛ-2

Тут работа схемы отличается тем, что в нормальное состояние контакты переходят не мгновенно, как в ПВЛ-1, а через установленное время задержки.

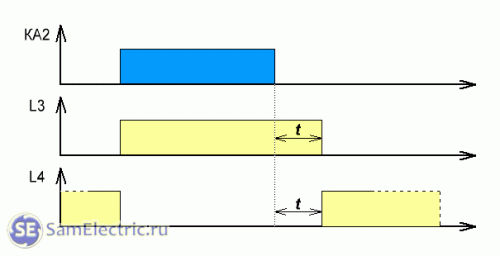

Временная диаграмма ПВЛ-2

Можно и не собирать схему, а проверить работу в тихом помещении. Для этого надо одеть ПВЛ на контактор, и нажать на рычаг сбоку (справа). Через установленное время ПВЛ щёлкнет, это будет хорошо слышно. А перед нажатием и после щелчка можно померить сопротивление контактов, которое должно быть в замкнутом состоянии не более 2 Ом.

Где и как используется

Реле времени используется в электросетях, когда необходимо выполнить определенную задачу через заданный интервал времени. Частных примеров такого применения очень много.

Важным моментом является конкретный вид устройства и его параметры, которые во многом и определяют точную сферу применения. Например, электромагнитные РВ используются для запусков крупных двигателей.

Электронные часто применяются в бытовых условиях для выполнения мелких задач типа включения полива на участке или отопительного котла на прогрев или отключения освещения вокруг дома после рассвета.

Кроме того, их используют для контроля освещения рекламных вывесок или фасадов зданий, работы насосов полива газонов и систем климат-контроля и многих других задач.

Принцип работы реле времени

Общий принцип работы реле времени заключается в формировании временной задержки на включение, выключение или переключение управляющих групп контактов.

Реализация задержки зависит от конструктивных особенностей устройства. Общие различия в реле разных типов состоит в коммутации исполнительной части.

По этому признаку различают две группы устройств реле:

  • с задержкой выключения;
  • с задержкой включения.

Многие реле позволяют осуществлять смену типа коммутации или имеют оба варианта.

Принцип отсчета времени и управления контактами зависит от конструкции реле, но общий алгоритм работы следующий:

  • при запуске срабатывает контактная группа, организованная в соответствии с типом коммутации (для реле времени с задержкой выключения контакты замыкаются);
  • одновременно взводится механизм задержки времени (запускается тактовый генератор в электронных устройствах);
  • по истечении заданного интервала контактная группа меняет свое состояние на противоположное.

Трехпозиционное реле отличается более сложным алгоритмом работы. Последовательность работы такова:

  1. Цепь разомкнута.
  2. Пуск. Цепь замыкается, начитается отсчет.
  3. Отсчет закончен. Цепь замкнута.

В цикличных устройствах перечисленная последовательность повторяется многократно.

Запуск отсчета осуществляется вручную или автоматически непосредственным замыканием контактов подачи питания или через электромагнит, воздействующий на механизм.

Реле времени с задержкой включения работает аналогично.

Технические характеристики

В первую очередь надо решить, хотите вы фотореле для уличного освещения с выносным или встроенным датчиком света. Выносной датчик имеет небольшие размеры и его проще защитить от подсветки, самое же устройство можно поставить в доме, например, в щитке. Есть даже модели под дин-рейку. Фотореле со встроенным датчиком освещенности может стоять неподалеку от светильника

Важно только выбрать место так, чтобы свет от лампы не влиял на фотодатчик. Этот вариант удобнее, например, для светильников на солнечных батареях. Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Фотореле для уличного освещения с выносным датчиком (слева) и встроенным (справа)

Эксплуатационные характеристики

Определившись с типом датчика переходим к техническим параметрам:

  • Напряжение питания — 220 В и ли 12 В. В основном выбирают по типу напряжения, питающего уличное освещение. Двенадцативольтовые можно также использовать с аккумуляторами.
  • Режим эксплуатации. Реле для уличного освещения должно выдерживать все перепады температуры в вашем регионе. Лучше с запасом — на случай аномальных холодов или жары.

  • Класс защиты корпуса. Для установки на улице выбирайте IP 44 и не ниже. Это означает, что корпус защищен от попадания твердых частиц размером более 1 мм и водяных брызг. Можно выбирать фотореле для наружной установки с большими цифрами класса защиты, с меньшими — нельзя. Для установке дома достаточно IP 23.
  • Мощность нагрузки. Каждый датчик освещенности рассчитан на определенную мощность нагрузки. Лучше, если суммарная мощность подключенных осветительных приборов меньше на 20%. В таком случае устройство работает не на пределе возможностей, потому служит дольше.

Чтобы выбрать фотореле для уличного освещения эти характеристики обязательны. Правильный их выбор определяет работоспособность устройства. Но есть еще некоторые параметры, влияющие на корректность работы устройства.

Возможности настройки

Есть несколько регулировок, которые позволяют настроить работу фотореле в каждом конкретном случае. Проблема в том, что настройки производятся вручную, поворотом нужного регулятора и добиться абсолютно одинаковых параметров у нескольких устройств нереально. Всегда есть какие-то отличия в их работе.

  • Порог срабатывания. Позволяет увеличить или уменьшить чувствительность. Снижать чувствительность надо в зимний период, когда свет отражается от снега. Также снижать чувствительность можно в городах, если неподалеку находятся ярко освещенные объекты.
  • Задержка на включение и отключение (в секундах). Увеличивая задержку на выключение можно избавиться от ложных срабатываний при попадании на фотодатчик света от автомобильных фар. Задержка на включение не даст включить освещение при затемнении от тучи или тени от птицы.

  • Регулируемый диапазон освещенности. С его помощью задается освещенность, при которой фотореле для уличного освещения подает питание (нижняя граница) и отключает его (верхняя). Этот диапазон может быть 2-100 Лк (2 Лк — это полная темнота), а может — 20-80 Лк (20 Лк — это сумерки, но очертание предметов еще видно).

При помощи этих настроек можно сделать работу фотореле для автоматического включения освещения участка комфортным, исключить ложные срабатывания.

Простейший вариант

Пример конструктора для самодельной сборки таймера задержки отключения:

При желании есть возможность самостоятельно собрать реле времени по следующей схеме:

Время задающим элементом является конденсатор С1, в стандартной комплектации КИТ набора 1000 мкФ/16 В, время задержки составляет 10 минут. Регулировка времени осуществляется резистором R1. Питание платы 12 вольт. Управление нагрузкой осуществляется через контакты. Плату можно не делать, собрать на макете.

Для того, чтобы сделать реле времени, нам понадобятся такие детали:

Правильно собранное устройство не нуждается в настройке и готово к работе. Данное самодельное реле задержки времени было описано в журнале «Радиодело» 2005.07.

Что это за датчик и когда используется

Электроконтактный манометр — это датчик, который применяется для измерения избыточного и вакуумметрического давлений в разных средах (жидкость, газ, пар), используется в качестве сигнализирующего устройства прямого действия и позволяет управлять производственными процессами, при этом особым условием к среде является исключение ее кристаллизации.

ЭКМ применяется для выдачи сигналов управления исполнительным механизмам, которые поддерживают значения давления в трубопроводе, а также компрессорных установках, гидросистемах, пневмооборудованиях или бытовых автоклавах на определённом значении.

Электроконтактный манометр пользуется популярностью во многих отраслях промышленности и инфраструктурных системах:

  • Энергетика;
  • Металлургия;
  • Нефтегазовая и нефтехимическая промышленность;
  • Системы водоснабжения;
  • Машиностроительные установки;
  • Генерация тепла и его распределение.

Также ЭКМ востребованы в системах автоматики безопасности ТЭЦ, ЦТП и котельных.

Разновидности моделей датчиков

Производством электроконтактных манометров занимается немало производителей, некоторые предлагают достаточно широкую линейку моделей, приведенный ниже перечень разделен согласно различным заводам-изготовителям:

  • ТМ (ТВ, ТМВ), 10-ой серии;
  • PGS23.100, PGS23.160;
  • ЭКМ100Вм, ЭКМ160Вм;
  • ТМ-510Р.05, ТМ-510Р.06, ДМ2005Сг и ее аналог ТМ-610.05 РОСМА.

Все перечисленные модели делятся на манометры с микровыключателями и с магнитомеханическими контактами. Также производители выпускают приборы во взрывозащищенном исполнении и виброустойчивые или жидконаполненные (внутри заполнены диэлектрическим маслом, чаще всего глицерином) чтобы показания стрелки манометра “не скакали” при повышенной пульсации измеряемой среды. Глицерин внутри ЭКМ не даст стрелке быстро перемещаться.

Принцип работы электроконтактных манометров

Принцип работы ЭКМ заключается в замыкании или размыкании подвижным контактом некого уставочного значения. Подвижным контактом электроконтактного манометра является показывающая давление стрелка, которая поворачивается при изменении давления в измеряемой среде. Уставочное (регулируемое) значение выставляется вручную с помощью двух стрелок (минимальное и максимальное значение). Эти стрелки манометра после установки значений неподвижны.

Значение подвижной стрелки в рабочем процессе, как правило, находится между двумя уставочными, но при пересечении ей предельного значения происходит замыкание либо размыкание контактов внутренней электрической цепи (зависит от типа исполнения модели). Данные контакты можно использовать в различных релейных схемах для управления, например, пневматическими или электромагнитными клапанами, а также магнитными пускателями различных двигателей.

Обратите внимание! Коммутационная способность контактов электроконтактного манометра не позволяет коммутировать большие токи нагрузки. На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность. На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность

На каждом электроконтактном манометре нанесена маркировка, которая описывает все его характеристики и разновидность.

Управляющие устройства и реле времени

Предлагаемое нами оборудование рассчитано на работу в составе разнообразных систем мониторинга и диспетчеризации. Управляющие устройства от компании «АйСиБиКом» осуществляют процесс работы с m2m-системами: управляют системами микроклимата, реализуют циклическую коммутацию электрических сетей на необслуживаемых объектах.

  • реле задержки времени;
  • устройства сбора данных;
  • контроллеры БРКВ (блока ротации кондиционеров и вентилирования);
  • датчики;
  • и другие вспомогательные элементы.

Кроме обозначенных устройств управления и автоматизации в наличии вспомогательные элементы к ним. Например, кронштейн для передатчика. Все управляющие устройства и реле времени изготовлены из высокопрочных материалов, не подверженных воздействиям огня и коррозийным влияниям.

РВ применяются там, где есть необходимость:

  1. выполнить команды с определённой селективностью, т.е. избирательностью;
  2. выполнить включение и отключение нагрузки в определённое время, т.е. использовать РВ в качестве таймера ;
  3. выполнить ряд последовательных (программных) действий, либо команд, разнесённых во времени;
  4. выполнять команду в течение заданного промежутка времени.

Таким образом функции реле времени чрезвычайно разнообразны, а выдержки времени, которые могут применяться, находятся в диапазоне от десятых долей секунды до десятков часов или суток. Верхний предел выдержки ограничивается только фантазией автора устройства.

Селективность (избирательность) применяется, чаще всего, в устройствах релейной защиты. К примеру, есть линия электропередач, питающаяся от выключателя в голове и секционированная выключателем в середине. Защита смонтирована на головном выключателе. На ней возникает короткое замыкание(КЗ). Как ведёт себя защита линии? Поскольку, защита сама по себе не может определить место КЗ, делают её селективной с помощью реле времени. С первой выдержкой времени, скажем 0.5 секунд, отключают секционный выключатель. Если КЗ не ликвидировано, значит оно ближе к выключателю питания, тогда со второй выдержкой, скажем, 1.0 секунда, отключают головной автомат. КЗ ликвидировано.

Функцию переключателя нагрузки широко используют для управления, скажем, освещением объекта. Включают в определённое время и выключают. Функцию программных действий широко использую в промышленности, когда надо выполнить ряд действий, например:

  • включить вентиляцию топки котла во время Х на Y минут;
  • разрешить подачу топлива к горелкам во время X + Y .

Это уже программная работа РВ и работа в течение заданного промежутка времени.

Регулировка приборов с цифровой шкалой

Настройка приборов этого типа иллюстрируется на примере таймера с цифровой шкалой марки «REV Ritter», включаемого в обычную сетевую розетку. Период действия его временной задержки, как правило, ограничивается одними сутками, что вполне хватает для бытовых условий. Инструкция по настройке такого реле включает следующие пункты:

  1. Воткнуть устройство в сетевую розетку.
  2. Передвинуть вверх все регулировочные элементы (сегменты), выставленные по окружности настроечного диска.
  3. Сдвинуть вниз только те из них, что соответствуют выставляемому времени.
  4. Указатель центрального диска устанавливается на текущее время.

Если вниз смещены сегменты, расположенные между цифрами 18 и 20, нужная нагрузка включится по истечении 18 часового интервала и отключится через два часа. В конструкции такого полуавтомата предусмотрена возможность организации до 48 рабочих циклов (включений и выключений) в течение двух календарных суток.

Как читать маркировку

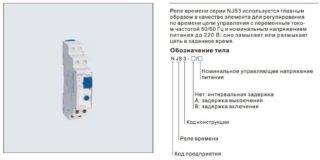

Маркировка реле на примере CHINT Electric серии NJS3

При выборе маркировочного кода производители постарались по возможности упростить его восприятие. На корпусе реле указывают только самые необходимые данные:

  • фирма производитель;
  • модель устройства;
  • номинальное напряжение (обычно это 220 Вольт).

При маркировке иногда указывается вид тока, на котором работает данная марка устройства: постоянный или переменный.

На корпусе могут приводиться данные о максимально допустимой токовой нагрузке. У большинства образцов реле времени на нем также наносится маркировка входных и выходных контактов с раздельным обозначением «ноля» и «фазы». Среди известных производителей этих изделий особо выделяются российские фирмы «Меандр», а также «Реле-Автоматика» и «Новатек-Электро».

Что такое реле времени?

Надо полагать, что читатель этой статьи — не специалист в вопросах электротехники, а лишь пытливый пользователь, старающийся расширить свой кругозор и применить полученную информацию в повседневной жизни. Поэтому для начала будет полезно вспомнить, что же скрывается под общим термином «реле»?

Не будем приводить длинную «научную» формулировку этого понятия – она может быть не вполне понятна начинающему. А если говорить простыми словами, то реле – это электромеханическое или электронное устройство, которое производит коммутацию (соединение или разрыв) электрической цепи при получении внешнего управляющего сигнала. Если точнее, то срабатывание происходит, когда внешнее воздействие достигает какой-то заданной величины.

Первые реле были изобретены, изготовлены и применены еще в середине XIX века – они стали незаменимым компонентом аппаратов бурно развивающейся в те времена телеграфной связи. С тех пор, безусловно, эти устройства прошли длинный путь доработок и усовершенствований, повысилась их надежность, появились новые типы, способные работать в самых разных условиях эксплуатации. Но принцип остался неизменным – внешнее управляющее воздействие руководит замыканием, размыканием или переключением электрических цепей.

На схеме очень наглядно показан основной принцип работы электромеханического реле. Ну а количество контактов и схема их переключения при срабатывании устройства далеко не ограничивается этими двумя примерами.

По большей части реле управляются электрическими сигналами – когда показатели силы тока или напряжения достигают определенной величины. Но, кстати, управляющее воздействие вовсе не обязательно является электрическим. Существуют реле, срабатывание которых вызывается изменением давления в трубопроводе, температуры окружающей среды, освещенности объекта и другие. Все это открывает очень широкие возможности автоматизации и обеспечения безопасности эксплуатации разнообразной электрической техники.

Реле давления – в бытовых условиях обычно ставится в цепи питания насосного оборудования, что позволяет автоматизировать работу систем автономного водоснабжения или отопления.

Можно добавить, что в наше время наряду с электромеханическими реле все шире используются «твердотельные» — электронные ключи, в которых переключение контактов происходит за свет использования каскадов полупроводниковых элементов или интегральных микросхем.

Теперь – к вопросу о том, что же такое реле времени.

А подсказка кроется в самом названии. Это в принципе такое же реле, но срабатывание которого происходит с определенной задержкой после подачи (или снятия) управляющего сигнала. Или же коммутация цепей производится с определенным алгоритмом по времени.

Такие устройства нашли очень широкое применение в автоматизации промышленного оборудования. Но их широко используют и в бытовых условиях. Например, на них можно переложить часть забот по управлению осветительными приборами, климатическим оборудованием или системами вентиляции, с получением весьма впечатляющего эффекта экономии электроэнергии. Появляется возможность производить в заданное время необходимые действия с бытовыми электрическими приборами даже в отсутствие хозяев или без их вмешательства. Одним словом, реле времени способны значительно упростить жизнь владельцам дома.

Электромеханическое аналоговое реле времени в корпусе под установку на стандартную DIN-рейку. Даже внешне некоторые приборы такого предназначения напоминают обычные часы.

Это была, так сказать, общая информация. А теперь перейдем к более пристальному рассмотрению разнообразия этих устройств и алгоритмов их работы.

Это интересно: Принцип работы датчиков давления, расхода и уровня: объясняем во всех подробностях

Как подключить реле

Если при подключении промышленного или бытового оборудования используются частотные преобразователи, то использование реле контроля фаз вовсе не обязательно.

Непосредственное подключение осуществляется по инструкции как подключить реле именно этого типа. Довольно часто схема подключения изображена на корпусе устройства

Для этого следует обратить внимание на различные фото реле контроля фаз.

Подключение к внешним и внутренним источникам осуществляется с помощью проводов под зажимы. Под него подводят либо один провод сечением 2,5 мм либо два провода с сечением до 1,5 мм. Для подключения обязательно нужно соблюсти строгое чередование фаз A, B и С.

Обычно реле проверяет разрыв плюса их чередование, и уровень напряжения сети. При обнаружении неисправности в сети в действие вступает реле. Схема подключения может быть как трёх проводная без ноля, так и четырёх проводная с нулём. В квартирах часто применяется такая схема подключения. Подключаемую нагрузку формируют равномерно на каждую из 3-х фаз.

При выходе за заданные значения какой-либо из фаз, срабатывает реле, отвечающее за данный контур, а остальная нагрузка (при условии нахождении в границах нужного диапазона) продолжает работать.

Рассмотрим схему подключения с нулем. Такая схема обеспечивает полный контроль над напряжением на каждой фазе, перекос и правильное чередование, и еще стоит отметить тот факт, что они применяется, как промышленный вариант. На выходе устройства с помощью силового контакт подсоединяем контактор, который одним концом своей обмотки подключён к нулевому проводу, а вторым концом к выходу одной из фаз.

Контакты 1, 2 и 3 подключают напряжение снятое с реле контроля напряжения на любую трёхфазную нагрузку такую как электродвигатель, или проточные обогреватели высокой мощности и прочее. Внутренняя схема реле измеряет значение напряжения на каждой из фаз и при нахождении U пределах нормальных значений, то подаёт энергию на подключённый контактор. Тот в свою очередь держит контакты в замкнутом состояние, и напряжение достигает внешней подключенной нагрузки.

В случае если вольтаж на любой из фаз выходит за заданный нами диапазон, то реле прекращает питать обмотку нашего контактора и тот, в свою очередь, размыкает свои контакты, обесточивая всю подключенную внешнюю нагрузку.

Характеристики таймеров света

Электронное реле времени для света

Это прибор, управляемый микропроцессором. Программируется кнопками, расположенными на лицевой панели.

Показания выводятся на жидкокристаллический дисплей. Питающий элемент – батарея либо аккумулятор.

Его преимущества:

  • возможность задания малых интервалов переключения (до 1 минуты);
  • высокая точность хода (отклонение < 1 сек/сут);
  • сохранение программы при отключении электроэнергии;
  • наглядность заданных показателей;
  • широкий выбор моделей, отвечающих любым требованиям по периодичности работы, способу монтажа (в электрощит и в розетку) и условиям эксплуатации.

Как недостаток можно отметить только более сложное программирование и потенциальные проблемы при исчерпании ресурса аккумулятора.

Любые задачи по управлению освещением решаются при помощи электронных реле.

Электромеханическое реле времени

Это устройство, в котором механизм отсчета времени работает посредством синхронного электродвигателя, питающегося от сети.

Используется с суточной и реже – с недельной периодичностью работы.

Его программируют при помощи расположенных на лицевой панели рычажков и градуированного колеса.

Существуют мобильные розеточные и стационарные, монтируемые на DIN рейку или в монтажную коробку, модели.

Преимущество электромеханических устройств – простота настройки, но по ряду параметров они уступают электронным:

  • ниже точность хода;
  • выше минимальный интервал переключения (10-15 минут);
  • после отключения электропитания у моделей, не оборудованных аккумулятором или батареей, происходит сбой в программе.

Характерная неисправность для этого вида реле – выход из строя вследствие износа шестерен регулировочного колеса.

Самостоятельному устранению поломка не подлежит – придется обращаться в сервис.

Принцип работы реле времени

Общий принцип работы реле времени заключается в формировании временной задержки на включение, выключение или переключение управляющих групп контактов. Реализация задержки зависит от конструктивных особенностей устройства. Общие различия в реле разных типов состоит в коммутации исполнительной части. По этому признаку различают две группы устройств реле:

  • с задержкой выключения;
  • с задержкой включения.

Многие реле позволяют осуществлять смену типа коммутации или имеют оба варианта.

Принцип отсчета времени и управления контактами зависит от конструкции реле, но общий алгоритм работы следующий:

  • при запуске срабатывает контактная группа, организованная в соответствии с типом коммутации (для реле времени с задержкой выключения контакты замыкаются);
  • одновременно взводится механизм задержки времени (запускается тактовый генератор в электронных устройствах);
  • по истечении заданного интервала контактная группа меняет свое состояние на противоположное.

Трехпозиционное реле отличается более сложным алгоритмом работы. Последовательность работы такова:

  1. Цепь разомкнута.
  2. Пуск. Цепь замыкается, начитается отсчет.
  3. Отсчет закончен. Цепь замкнута.

В цикличных устройствах перечисленная последовательность повторяется многократно.

Запуск отсчета осуществляется вручную или автоматически непосредственным замыканием контактов подачи питания или через электромагнит, воздействующий на механизм.

Реле времени с задержкой включения работает аналогично.

Преимущества и недостатки устройства


Одним из плюсов реле является большой диапазон настроек

Достоинства электронных изделий проявляются в их высокой надежности и функциональности. К числу недостатков относят ограниченность интервалов, на которые можно настроить реле при программировании, а также высокую стоимость в сравнении с электромагнитными образцами.

Основными достоинствами э/м приборов являются:

  • относительно низкая стоимость в сочетании с большим диапазоном настроек – возможностью задания суточных интервалов;
  • простота конструкции в сравнении с электронными моделями;
  • отсутствие необходимости в программировании и коррекции настроек реле времени для включения света или силового оборудования.

К минусам этих устройств относят ограниченный ресурс эксплуатации, а также некоторые сложности с установкой и использованием в цепях постоянного тока.
