Что такое сваи и какие бывают способы их погружения

СВАИ-СТОЛБЫ

Сваи-столбы представляют собой железобетонные цилиндры диаметром 80 см( длиной 6-12 м (рабочие чертежи № 1067/1( утвержденные Минтрансстроем и МПС) и устраиваются по следующей технологии:

бурится скважина диаметром 90-100 см на глубину( определяемую расчетом;

зазор между стенками скважины и боковой поверхностью столба заполняется песчано-цементным раствором на всю высоту ниже глубины сезонного промерзания или сезонного оттаивания грунтов( а в верхней части — сухим песчаным грунтом.

Сваи-столбы рекомендуется применять преимущественно для устройства фундаментов опор мостов( строящихся в районах распространения вечномерзлых и пучинистых грунтов( при невозможности забивки свай ввиду мерзлого состояния грунтов( либо наличия плотных песчаных( гравелистых и галечниковых грунтов( в которых столбы должны быть заделаны исходя из условий воспринятия сил морозного пучения.

Применение свай-столбов обеспечивает повышение уровня индустриализации строительных работ в отдаленных районах.

Конструктивное устройство

Буронабивные сваи представляют собой цилиндрические конструкции, основу которых составляет металлический каркас и бетонный наполнитель. В ряде случаев предусмотрена установка обсадной трубы.

Арматурный каркас для буронабивных свай состоит из продольных и окружных армирующих элементов значительного диаметра. Для усиления конструкции некоторые производители используют помимо окружностей из арматуры еще и армирующие полосы из листового металла толщиной 4-8 мм.

ГОСтов, которые регламентируют изготовление буронабивных свай, на данный момент не существует. Отдельные элементы регламентированы, но в целом производители руководствуются ТУ и проектом, в котором содержатся основные требования к конструкции сваи. Основными документами для разработки проекта являются СП 24.13330.2011 и СНиП 2.02.03-85. Расчет буронабивных свай (их количества и параметров) осуществляется индивидуально для каждого конкретного случая. Материал подготовлен для сайта www.moydomik.net

Что такое свайно-ростверковый фундамент

Свайный фундамент, наверное, представляют себе все: это некоторое количество свай, заглубленных в грунт до уровня несущего слоя или ниже уровня промерзания. В чистом виде этот тип фундамента используется редко. Виной тому своеобразная конструкция, которая не позволяет перераспределять между сваями нагрузку от дома. Потому свайный фундамент в основном делают под срубы из бревна или бруса, иногда — под каркасные постройки. Эти типы стройматериала, из-за своих особенностей, сами перераспределяют нагрузку. С домами из других материалов они совместимы плохо.

Зато их усовершенствованный вид — свайный фундамент с ростверком — лишен многих недостатков и может использоваться и под кирпичные, и под блочные постройки.  В них все опоры завязаны при помощи ленты из металла или железобетона (бетона) в единую конструкцию. Эта лента и называется ростверком.

Так выглядит свайно-ростверковый фундамент вынутый из земли

Ростверк — это часть фундамента, объединяющая оголовки свай и служащая опорой для стен. Именно ростверк принимает, и за счет замкнутой конструкции, перераспределяет нагрузку, передавая ее на сваи.  Он может быть металлическим, деревянным, бетонным или железобетонным. По типу исполнения бетонные (железобетонные) ростверки бывают низкими и высокими.

Различают свайные фундаменты с высоким и низки ростверком

Как работает ростверк и что он дает

Любой дом в разных частях будет давать разную нагрузку: отделка, мебель, санфаянс, другие вещи размещены неравномерно. Следовательно, и нагрузка от разных его частей будет разной. Ростверк принимает на себя эти неравномерные нагрузки и перераспределяет их. Сваям уже передается «выровненная» нагрузка.

Чем отличаются свайные и свайно-ростверковые фундаменты (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Чем это хорошо? Тем, что при одинаковой нагруженности свай, меньше шансов на то, что они будут усаживаться неравномерно. А неравномерная усадка ведет, как известно, к трещинам в фундаменте и стенах. Потому свайно-ростверковый фундамент более стабилен. Хотя главный недостаток свайных фундаментов остается: мы не можем знать, что за грунт находится под каждой из свай.  Потому спрогнозировать их поведение нереально. Именно поэтому их не очень любят архитекторы: гарантировать многолетнюю эксплуатацию дома невозможно.

Ленточный фундамент на сваях

Более предсказуемы в этом плане низкие ростверки. Они начинаются обычно ниже уровня земли и отливаются из армированного (или нет — зависит от проекта) бетона. Причем арматура свай связывается с арматурой ростверка.

В этом случае ростверк — это мелкозаглубенный ленточный фундамент и изготавливается он по той же технологии. Отличается тем, что имеет жесткую связь со сваями, что в разы повышает надежность и устойчивость конструкции. Еще такие фундаменты называют ленточными на сваях или свайно-ленточными. Такая конструкция является почти идеальной: сочетает в себе плюсы свайного и ленточного фундамента, в значительной мере компенсируя их недостатки.

Устройство свайно-ленточного фундамента (чтобы увеличить размер картинки щелкните по ней правой клавишей мышки)

Как он работает? Нагрузка от дома передается на ленту. Благодаря наличию продольной арматуры перераспределяется по всей площади. Так как лента опирается и на грунт, то часть нагрузки передается ему, остальная приходится на сваи. При этом нагрузка и усадка равномерны: их «выравнивает» лента.

О монолитных ленточных фундаментах можно прочесть в этой статье.

В зимнее время, когда начинают на фундамент воздействовать силы пучения, проявляются все плюсы свайно-ленточного фундамента. Если дом стоит на пучнистых грунтах, их глубина заложения ниже уровня замерзания, очень сложно представить условия, при которых дом перекости или он даст неравномерную усадку.

Как и чем погружают сваи

На почту строительной недавно поступило письмо от одного из клиентов со следующим содержанием:

Виктор, 35 лет, Москва! «Здравствуйте, уважаемые специалисты. По наследству мне достался большой участок земли в Подмосковье, на котором я планирую построить двухэтажных кирпичный коттедж. В качестве фундамента под дом выбрал основание на забивных железобетонных сваях, сейчас вот собираю информацию по поводу преимуществ и недостатков данного варианта. Объяснижбе мне пожалуйста, каким оборудованием вы выполняете погружение ЖБ свай. Что за техника для этого используются, и зависит ли ее выбор от типа погружаемых свай? Заранее спасибо за ответ!»

Учитывая, что данная тема заинтересует многих, в качестве ответа мы решили предоставить информационную статью, в которой будут детально рассмотрены основные виды оборудования, использующегося для погружения железобетонных свай. На этой странице вы узнаете какие сваи погружают и чем, какая техника для этого используется, а так же наглядно увидите видео материалы по погружению свай.

Само понятие — «забивка свай», подразумевает погружение свайный столбов в грунт в результате вертикально направленных ударных воздействий, оказываемых на ствол сваи оборудованием, закрепленным на копровой мачте сваебойной машины.

Тогда как погружение производится с помощью ударной техники, о которой мы поговорим далее, сама сваебойная машина служит для выполнения сопутствующих технологических операцией — строповки и подтягивания сваи к месту монтажа, ее поднятия и установку в вертикальное положение, центрирование и фиксацию столба во время погружения.

Какие сваи погружают

Забивание свай — наиболее эффективный способ погружения любых видов железобетонных свай, все конструкции заводского производства, укрепленные арматурным каркасом, пригодны для погружения по данной технологии.

Совет эксперта! Наиболее распространенными железобетонными сваями в промышленном и частном строительстве являются конструкции сплошного квадратного сечения, укрепленные продольно-поперечным армированием с предварительным напряжением каркаса. Длина таких изделий варьируется в пределах от 3 до 12 метров, самое востребованное сечение — 30*30 и 35*35 см.

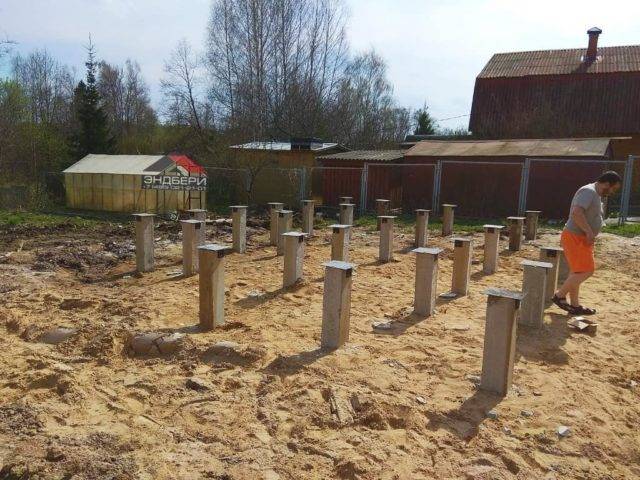

Рис 1.1: Забивные сваи сплошного квадратного сечения

Погружаться также могут следующие виды ЖБ свай:

• Сваи квадратного сечения с круглой полостью — это более экономичный вариант свайных столбов, за счет уменьшения расхода бетона при производстве их цена на порядок ниже, чем у квадратных свай с монолитным сечением, однако и несущие характеристики таких изделий меньше;
• Круглые полые сваи — конструкции круглого сечения могут обладать закрытой либо открытой нижней частью, сваи с открытым наконечником в процессе погружения заполняются почвой, что дополнительно увеличивает их устойчивость;

Рис. 1.2: Железобетонные сваи круглого сечения

Существуют и другие виды подлежащих погружению свай — это сваи-столбы и сваи-колонны, однако их использование имеет крайне узкую специализацию (гидротехническое и автодорожное строительство), и рассматривать их в качестве варианта для возведения фундаментов под жилые здания не имеет смысла.

Монтаж буронабивного фундамента своими руками

Технологию возведения буронабивного свайного основания своими руками можно расписать поэтапно:

• на первом этапе ведется работа по бурению скважин, она может быть ручной или механизированной;
• затем в скважину помещают асбестоцементную трубу. Ее наружная сторона покрывается гидроизоляционным слоем. Желательно если он будет на основе битумной мастики, впрочем, подойдет и армированный скотч;
• следующий этап предполагает заполнения скважины бетонной смесью приблизительно на одну третью. Затем необходимо приподнять трубу, чтобы бетон немного расширился у основания. Размер расширения зависит от расчетов указанных в проекте;
• после в трубу вертикально устанавливается арматурный каркас. Сам он не несет на себе нагрузки, однако, предотвращает сваю от разрушения и препятствует ее преломлению;
• уже после того, как установка арматуры закончена, заливается бетон. В трубу раствор должен поступать постепенно, равными порциями, после чего его необходимо каждый раз уплотнять. Обязательно, чтобы работа по заливке одной трубы производилась в один подход, перерывов делать нельзя;
• заключительным действием в этом процессе является установка на верху сваи стальной проволоки или анкерного болта. Они будут необходимы для обвязки свай.

Рабочие качества безрезонансного высокочастотного вибропогружателя для шпунта

Мы предлагаем взять в аренду вибропогружатель Muller MS 24HFV. Установки этой серии – безрезонансного типа, с плавной регулировкой дисбалансов. Отсутствие резонансных колебаний и низкий уровень шума этого оборудования позволяют работать в районах с плотной застройкой, вблизи от жилых зданий и промышленных объектов.

Конструкция установки позволяет сгладить дисбалансы при старте и остановке оборудования, а также при переходе между слоями грунта с разной плотностью. Существует возможность настройки в процессе работы оптимальной для данного грунта амплитуды колебаний.

Характеристики вибропогружателя высокочастотного MS 24:

• центробежная сила – 1480 килоньютон (максимум);
• статический момент – в пределах 24 кгм;
• частота – 39,2 герц (максимум);
• число оборотов в минуту – 2350;
• амплитуда колебаний (без зажимного устройства) – 1,65 см;
• максимальная сила тяги – 400 килоньютон;
• общий вес (без зажимного устройства) – 5, 05 тонн;
• динамический вес – 2,9 тонн;
• мощность потребляемая – 404-551 киловатт (максимум);
• объем двигателя – 693/945 литров в минуту;
• давление – до 350 бар.

Габаритные характеристики:

• длина – 192 см;
• ширина – 89,3;
• высота – 224;
• талия – 45,1.

Вибрационный метод погружения свай

Применение вибрационного способа погружения свай обеспечивает меньший коэффициент силы трения между свайным стволом и внутренней поверхностью грунта. Из этого следует, что при таком способе затрачивается намного меньше сил и энергии, чем с использованием забивного метода. К тому же вибрационный способ погружения обеспечивает дополнительное уплотнение грунта вокруг свайного столба, тем самым увеличивая его устойчивость. Значение прессования почвы составляет диаметр сваи умноженный на три. Если грунт довольно слабый, то диаметральное число умножается на полтора или два.

Применяемое оборудование:

• Установка для погружения свай
• Вибропогружатель
• Вибромолот
• Рессорная нагрузка

Важно! Вибрационный метод погружения незаменим на водонасыщенных почвах. В зависимости от веса свай используются высокочастотные и низкочастотные вибропогружатели

Если свайный ствол, обычно железобетонный с диаметром от тысячи миллиметров, имеет тяжелый вес, то виброустановка будет с низкой частотой. При легкой массе сваи до трех тонн – с высокой

В зависимости от веса свай используются высокочастотные и низкочастотные вибропогружатели. Если свайный ствол, обычно железобетонный с диаметром от тысячи миллиметров, имеет тяжелый вес, то виброустановка будет с низкой частотой. При легкой массе сваи до трех тонн – с высокой.

Рис. 2:  Вибрационный метод погружения свай

Процесс погружения:

• Установка. Сваю устанавливают в вибропогружатель, который перед этим ставится в исходное положение, тщательно выравнивают по вертикали.
• Погружение. Перед непосредственным опусканием сваи в грунт, вибропогружатель пробно включают, чтобы проверить возможность отклонения. Далее при соприкосновении свайного окончания с поверхностью грунта, установку включают на малую скорость и начинают аккуратным воздействием погружать в почву.

Совет эксперта! Канат с закрепленной вибропогружательной установкой не должен быть натянут, чтобы избежать его разрыва.

Технические детали. Под воздействием вибрации сцепление свайного основания с почвой уменьшается. Из этого следует, что свая начинает погружаться под собственным весом и незначительным воздействием нагрузки от вибропогружателя.

Для более быстрого погружения сваи, особенно при наличии плотного грунта, можно использовать вибромолот. Это смешанный вибрационный метод, при котором совмещается два вида воздействия на сваю – удар и вибрация. На погружаемый под собственной массой свайный ствол наносится удар молотом. Удар проходит через наковальню, передается в наголовник и уже через него силовая волна переходит на сваю.

Забивные железобетонные сваи

Стандартные забивные железобетонные сваи изготавливаются на заводах и поставляются на объекты строительства в готовом виде. Они нормируются по конструкции, сечению, длине, армированию, марке применяемого бетона.

Классифицируются по способу армирования:

• сваи с ненапрягаемой продольной арматурой с поперечным армированием,
• с предварительно напряженной продольной арматурой, с поперечным армированием и без него.

• цельные,
• составные (из отдельных секций)

По геометрии пяты:

• заострённые (с остриём),
• тупые (без острия).

Отдельные секции составных свай соединяются с помощью специального сочленения «стакан» и фиксируются болтовым соединением или сваркой непосредственно после забивки первой нижней секции, после чего происходит добивка уже на полную длину.

Условная разновидность бурозабивные сваи — это цельные или составные, полые или сплошные, квадратного или круглого сечения сваи, погружаемые в предварительно пробуренные лидерные скважины.

Забивные сваи выпускаются в соответствии с ГОСТ 19804-2012 «Сваи железобетонные заводского изготовления» и подразделяются на следующие основные типы:

С — квадратного сплошного сечения, цельные и составные, с поперечным армированием (серия 1.011.1-10);

СП — квадратного сечения с круглой полостью, без острия, цельные, из-за уменьшенного расхода бетона при изготовлении более доступные по стоимости, толщина стенок от 40 до 65 мм в зависимости от марки применяемого бетона (не менее М200), армирование напрягаемое или ненапрягаемое (ГОСТ 19804.3);

СК — полые круглого сечения диаметром 400-800 мм, без острия, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

СО — сваи-оболочки диаметром 1000-3000 мм, цельные и составные, с ненапрягаемой арматурой (серия 3.501.1);

1СД — сваи-колонны квадратного сплошного сечения, без острия, двухконсольные, расположенные по крайним осям здания (ГОСТ 19804.7-83);

2СД — то же, расположенные по средним осям здания;

СЦ — квадратного сплошного сечения, цельные, без поперечного армирования ствола, с напрягаемой арматурой в центре сваи (ГОСТ 19804.4).

Номенклатура забивных железобетонных свай продиктована разнообразием областей применения в зависимости от конструкций надфундаментной части сооружений и грунтовых условий стройплощадки. Готовые забивные железобетонные сваи обладают рядом существенных преимуществ по сравнению с другими видами: дешевизна, низкая себестоимость погружения, простое и недорогое в эксплуатации оборудование, и низкие требования к квалификации персонала. Львиная доля свайных фундаментов выполняется как раз с их использованием.

Исходя из принципа минимизации издержек предпочтение отдаётся тем видам свай, которые при соблюдении всех расчётных параметров, соответствуют требованиям бюджета строительства. Местные условия строительной площадки могут также оказывать влияние на выбор опор для устройства фундамента. Свайный фундамент завершается ростверком или фундаментной плитой.

Забивка свай

Забивка ж/б свай копровой установкой с дизель-молотом

Классическая схема предусматривает забивку вертикально установленной сваи путём нанесения ударов молотом по её оголовку до проектного отказа или достижения проектной глубины. Машина для забивки свай (копровая установка, сваебой) представляет собой молот, на базовой машине. В качестве базовой машины выступают кран на гусеничном ходу, бульдозер или автомобиль повышенной проходимости.

Самый распространённый, простой в эксплуатации и относительно недорогой молот — это копровый дизель-молот, размещаемый на мачте базовой машины в качестве навесного оборудования. Сила удара у него не регулируется в процессе работы. А вот гидравлический молот обладает более гибкими характеристиками, способен тонко регулировать силу удара в процессе работы.

Копровая установка с гидравлическим молотом

Для условий плотной городской застройки критичным становиться требование соблюдения безопасности свайных работ для оснований близлежащих зданий, а также уровня шума. Для забивных свай соблюдения этого требования добиваются применением альтернативных забивке безударных методов погружения свай: вибропогружения и вдавливания. По стоимости вибропогружение дороже примерно в 2 раза, а вдавливание — в 2,5 раза.

Вдавливание свай в Москве в условиях зимы

Для погружения методом вдавливания применяются более дешёвые сваи без усиленного армирования, так как нет необходимости защищать оголовок колонны от ударов молотом сваебоя. Кроме того, издержки снижены за счёт уменьшения точек погружения, вследствие значительного снижения отбраковки свайных элементов.

Разновидности свай

Ударный метод забивания свай

Забивные виды углубляются в землю без предварительной выемки грунта при помощи копров (молотов), вибрационных установок методом завинчивания или вдавливания. Сваи-оболочки монтируют вибропогружателями, при этом заранее разрабатывают почву под установку.

Буронабивные типы представляют собой погружение обсадной трубы с последующим бетонированием и установкой арматуры. Винтовые разновидности снабжают лопастями для последовательного вкручивания стержня в толщу земли.

Деревянные

Стойки из древесины погружают забивкой, ставят при малых статических нагрузках от надземной части, используют в индивидуальном домостроении и частично при промышленном возведении сооружений.

Деревянные столбы выполняют по технологической схеме:

• располагают поодиночке;
• делают составные сечения;
• применяют пакетное расположение.

Материалом служат длинномерные бревна хвойных пород, иногда используют дуб. Изделия имеют поперечное сечение 22 – 34 см, длина составляет 700 – 800 мм, при этом сохраняется естественная конусность ствола. Деревянные сваи заглубляют паровоздушным, механическим молотом, применяют вибропогружатель свай.

Буронабивные

Буронабивные сваи устанавливают методом обсадной трубы

Представляют собой трубы-оболочки, которые заглубляются в землю и впоследствии бетонируются. Технология исполнения зависит от характеристик грунта и надземных нагрузок.

Разновидности набивных оболочек:

• проходы, в которых не ставят обсадку, а бетонируют и армируют выемку в грунте;
• скважины с монтажом оболочки из металлической трубы;
• винтовой способ с одновременной выемкой земли и нагнетанием раствора.

Обсадку не ставят в сухих грунтах, кода стенки прохода отличаются стабильным состоянием. Оболочки применяют в размывающихся почвах и плывунах.

Железобетонные

Делают с применением тяжелого бетона и армирования. Железобетонные элементы с сечением 35х35 и 40х40 см выпускают длиной 16 м, а размер 30х30 см имеет протяженность до 12 м. Для увеличения высоты применяют составные сваи.

По типу нагрузки различают:

• стойки-сваи, которые острием опираются на стабильные слои (скальные, мало сжимаемые);
• висячие элементы, которые передают нагрузку боковым трением о грунт и пятой.

Для заглубления применяют копер на основе гидравлики или дизельной установки. Несущую способность определяют расчетом по формуле или проверяют статическим исследованием путем пробного вибропогружения железобетонных свай до условной готовности.

Трубобетонные

Пневматический метод установки трубобетонных свай

Такие стойки забивают пневматическими ударными установками. Трубобетонные сваи представляют собой стальные трубы конусной формы, которые заполняются бетонной смесью специальными насосами. Используют в городских условиях, когда есть большая скученность соседних строений. Тяжелую технику в таких условиях не применяют из-за сложности обстановки.

Шпунтовые

Метод погружения шпунтовых свай

Сваи выполняют из древесины, железобетона и металла, шпунтовочные виды ставят при возведении набережных, мостов, строительстве гидротехнических специальных сооружений, ограждений. При монтаже вплотную друг к другу получается стенка, через которую не проникает вода.

Конструкции предотвращают перемещение почвы с ограждаемой области на соседний участок, например, при земляных работах на большой глубине. При вибропогружении свай могут упасть части насыпей, откосов, склонов, поэтому с помощью шпунтовых стоек предупреждают оползни.

Грунтоплавленные

Сваи ставят в скважины, где предварительно сделано термическое укрепление почвы. Процедура изменяет структуру грунта, механические и физические свойства. При плазменном нагреве на землю действует высокая температура, магнитные волны и электростатическое поле.

Процесс состоит из преобразовательных стадий:

• дегидратация (удаление влаги);
• подогрев минеральных компонентов;
• обжиг;
• плавление;
• дегазация, нагрев расплава;
• твердение при постепенном охлаждении.

Новые связи в грунте придают массиву положительные физические характеристики, делая почву пригодной для восприятия больших нагрузок.

Забивка свай

Машина для забивки свай

Забивка является одним из способов, с помощью которых осуществляется опускание в землю опор, изготовленных из древесины или железобетона.

Данная процедура выполняется специальным оборудованием такого типа:

• копровые молоты;
• вибропогружатели;
• сваевдавливающие установки.

В создании фундамента могут использоваться сваи заводского и самостоятельного изготовления.

Особенностью технологии является полное погружение изделий в грунт под воздействием высокой вертикальной нагрузки. Находящаяся под и вокруг столба субстанция уплотняется и обеспечивает его надежную фиксацию. Сваи отличаются большой прочностью, применяются в строительстве тяжелых высотных и многоэтажных сооружений промышленного масштаба.

При работе забивного оборудования возникает громкий шум, сильная вибрация и смещение грунта. Это чревато частичным или полным разрушением находящихся рядом со строительной площадкой объектов недвижимости. Кроме этого, опорам требуются специальные условия хранения, чтобы не допустить их деформации.

Рекомендации от профессионалов

1. Все оголовки винтовых свай нужно располагать на одном уровне, в ином случае балки и плиты ложатся с перекосом, что ухудшит несущую способность фундамента.
2. Неправильное армирование фундамента приведет к его разрушению, поэтому стоит добросовестно подойти к данному этапу строительства.

3. В продаже появилась пластиковая арматура, плюсы и минусы которой стоит учитывать при строении фундаментов. Арматура имеет высокую устойчивость к коррозии, но низкую устойчивость к нагреву.

4. В строительстве любых конструкций все чаще стали использовать газобетон и пенобетон, отличие которых присутствует не только в цене, но и в качественных характеристиках. Газобетон прочный материал и несет более высокую нагрузку.
5. Гидроизоляция под фундаментную плиту должна быть в обязательном порядке. Таким образом вы защищаете плиты от разрушения влагой.

В современном строительстве применяются все перечисленные методы забивания свай. Выбор их определяется поставленными задачами и происходит после изучения местности и необходимых исследований. Выполнять погружение свай могут только квалифицированные специалисты. Для проведения таких работ требуется специальное оборудование и машины, причем для каждого способа необходимы различные механизмы и установки – сваевдавливающие машины или молоты, кабестаны или пневмоударные машины.

Доверяйтесь профессионалам, и они помогут сделать правильный выбор!

Нужен вибропогружатель? Арендуйте вибропогружение в «Арктик Гидро Строй»!

• экономичный расход энергии;
• компактность + маневренность (можно работать в ограниченном пространстве);
• качество и эффективность.

Мы также предлагаем материал для ограждений. У нас можно арендовать металлошпунты, купить новые или б/у, приобрести с возможностью обратного выкупа за 80 % исходной стоимости. Последнее актуально, если вам требуется временное ограждение для котлована, а по окончании работы материал будет не нужен.

Услуги строительства нулевого цикла, которые мы предоставляем:

• предварительные геологические изыскания на месте строительства;
• демонтаж фундаментов прежних сооружений;
• проектирование;
• полная подготовка площадки для работ – проведение коммуникаций, временные постройки, дороги, средства безопасности и др.;
• строительное водопонижение;
• бурение лидерных скважин под сваи/шпунты;
• монтаж и укрепление ограждений;
• демонтаж временного ограждения после завершения работ.

К вашим услугам:

• качественная импортная техника;
• квалифицированные рабочие;
• большой выбор марок металлошпунта;
• допуск СРО;
• быстрые сроки;
• низкие цены, различные варианты экономии;
• гарантия на ограждение.

Если у вас остались вопросы по выбору подходящего оборудования, наш специалист бесплатно проконсультирует вас.

Оставьте заявку на консультацию технического специалиста

Узнайте сколько вы сможете сэкономить с нами

Забивка свай

Машина для забивки свай

Забивка является одним из способов, с помощью которых осуществляется опускание в землю опор, изготовленных из древесины или железобетона.

Данная процедура выполняется специальным оборудованием такого типа:

• копровые молоты;
• вибропогружатели;
• сваевдавливающие установки.

В создании фундамента могут использоваться сваи заводского и самостоятельного изготовления.

Особенностью технологии является полное погружение изделий в грунт под воздействием высокой вертикальной нагрузки. Находящаяся под и вокруг столба субстанция уплотняется и обеспечивает его надежную фиксацию. Сваи отличаются большой прочностью, применяются в строительстве тяжелых высотных и многоэтажных сооружений промышленного масштаба.

При работе забивного оборудования возникает громкий шум, сильная вибрация и смещение грунта. Это чревато частичным или полным разрушением находящихся рядом со строительной площадкой объектов недвижимости. Кроме этого, опорам требуются специальные условия хранения, чтобы не допустить их деформации.

Методы погружения свай

Существуют различные технологии вибропогружения свай. Их выбор зависит от характеристик грунтовых пород и длины свай:

1. Ударный метод – наиболее широко применяемый. Осуществляется ударным свайным оборудованием: паровоздушным молотом, гидравлическим и дизель-молотом. Эти устройства производятся с разной мощностью. Трубчатый дизель-молот обладает более сильным ударом по сравнению со штанговым. Оборудование закрепляется на сваебойной машине, по верхушке свай наносятся удары молотом.

2. Вибрационный метод позволяет использовать сваи при возведении построек на несвязных водонасыщенных грунтах. Установка свай выполняется вибропогружателем. Наголовник, надетый на конец сваи, получает от машины вибрацию назначенной частоты. От вибрации почва вокруг стержня и снизу его расплывается, процесс трения стремительно снижается и под собственной массой свая погружается. Этот метод позволяет обойтись меньшими затратами энергии, нежели при забивном способе. Свая при вибрационном погружении получает высокую устойчивость.

3. Метод погружения свай вдавливанием применяется на плотных грунтовых породах, исключение составляют скальные. При таком способе нет необходимости выравнивать рабочую площадку и исследовать тип грунтов, также самих свайных стержней требуется гораздо меньше, чем при других способах. Помещенная в установку свая вертикально выравнивается и зажимается. Статическое вдавливание свай сначала происходит на 1 м, затем зажимы отпускаются, поршень поднимается вверх. Далее, повторяется зажим стержня и его вдавливание. Повторяют цикл до достижения нужной глубины.

Важно помнить, что техника, проводящая погружение свай методом статического вдавливания, очень громоздкая и тяжеловесная, поэтому рабочая площадь для нее должна составлять не менее 500 кв. м

1. Завинчивание выполняют с железобетонными или же стальными сваями, на одном конце которых надет наконечник из стали. Погружение методом завинчивания производится специальными установками, закрепленными на рамах тягачей. Свая двухсоставная – низ с винтообразным стальным башмаком и наконечником и основа из железобетонного или стального стержня. Закрепленной сваей выполняется ввинчивание ее в грунтовую породу. Если породы слишком крепкие, то сваю поднимают и снова опускают, и ввинчивают.
2. Буронабивной способ погружения свай предполагает производство свай на стройплощадке. Свая в виде прута оборачивается меньшими прутками, после чего заливается бетонным раствором. Выполняется с обсадными трубами или без них:

Метод вдавливания дает дополнительный уровень свободы в разрезе логистики процесса строительства

• без обсадных труб. В проделанную буром вертикальную скважину вводится бетонная смесь, за счет которой укрепляются боковые поверхности отверстия. Арматуру размещают с учетом предполагаемой нагрузки (на всю длину или в отдельной части). Заливают бетон вдоль всей сваи;
• с обсадными трубами. В скважину вставляют обсадную трубу, которая укрепляет стенки. В полости трубы помещают каркас из арматуры, затем заливают бетоном. Трубы могут быть извлечены из скважины или оставлены в ней.

Металлические сваи

В качестве свай используют прокатный профиль: двутавровую балку, швеллер или трубу. Иногда производят их предварительную подготовку. Для этого сваривают между собой 2 швеллера, получая таким образом квадратную трубу.

Сваи также могут быть незамкнутого сечения. Их составляют сваркой уголков, рельсов, двутавров.

Металл применяется в случаях, когда невозможно установить железобетонные сваи. Его легче наращивать по мере заглубления в грунт.

Металлические профили обладают высокой прочностью, что упрощает их забивку в грунт. Для небольшого поперечного сечения не страшны твердые включения или разрушенные скальные грунты.

Сваи забивают в грунт молотом или прессом. При глубине до 5 м достаточно применения ручного молота.

Особые виды свай среди изделий из металла — это винтовые. Обеспечивая высокую прочность, они экономичней и технологичней фундаментов из железобетона. Сваи представляют собой пустотелые трубы с наружными лопастями. Их завинчивают в грунт, как шурупы, сохраняя его структуру и дополнительно уплотняя. При этом не допускается вращение в обратном направлении, чтобы не ухудшить характеристики основания.

Обустройство свайного поля

Сваи могут располагаться по территории в шахматном порядке или параллельными рядами. Под большие здания принято размещать их в шахматном порядке, для небольших построек подойдет размещение в параллельных рядах.

Устройство свайного поля начинается с его проектирования, перед которым нужно обязательно провести геодезические изыскания. В ходе этих работ следует определить:

• Силу сопротивления почвы.
• Плотность грунта.
• Глубину промерзания и высоту подземных вод.
• Наслоение разных типов почв.

Далее, исходя из характеристик грунта, рассчитывают несущие способности забивных ЖБ свай, определяют их количество. Подбирают необходимый тип и размер опорных столбов.

В конце составляется план-проект свайного поля, который согласовывают с заказчиком. Эту сетку переносят на строительную площадку, и начинается работа по вбиванию или вкручиванию свайных столбов.

Железобетонные забивные сваи для фундамента

Заключение

Хочется подвести итог. Все эти способы имеют право на существование. Каждый метод применяется в определенной сфере (промышленное или обыкновенное строительство). Ударный метод, вибрационный метод, методы вдавливания и завинчивания – все они имеют свои преимущества и недостатки. Многое зависит от места, где будет осуществляться постройка того или иного сооружения. У всех этих методов имеются две общие стороны: перед установкой различных видов свай следует провести все необходимые расчетные работы и погружением свай должны заниматься исключительно профессионалы. Для каждого отдельного способа требуется специальное оборудование. Оборудования и инструменты могут быть разными для каждого метода погружения свай: сваевдавливающая машина, молоты (дизельные, гидравлические, паровоздушные), пневмоударная машина, кабестан. В любом случае помните, фундамент вашего дома должен быть крепким!
