Теплораспределительные пластины для теплых полов

Монтаж водяного теплого пола в бетонной стяжке

Процесс монтажа водяного теплого пола со стяжкой:

Очистка и выравнивание поверхности.После очистки нужно проверить поверхность основания на перепады высот.

Если перепад не превышает 1 см, можно приступать к укладке пола. Если перепад 2 см и более, нужно выровнять поверхность. Лучше всего для этого подойдет наливной пол.

Как сделать наливной черновой пол, мы писали в предыдущих статьях.

• Гидроизоляция.Гидроизоляционная пленка укладывается для того, чтобы оградить теплоноситель от возможной влаги снизу.
• Кромочная изоляция.По периметру стен укладывается и крепится демпферная лента на всю высоту будущего пола.
• Теплоизоляция.Утеплитель толщиной 1-5 см (в зависимости от того, насколько теплый пол вы делаете, и какие климатические условия) должен быть плитным. Также можно купить утеплитель с отражающей поверхностью.
• Пароизоляция.
• Армирование.Желательно купить арматурную сетку с ячейками 15-20 см: по ним легко прокладывать трубу водяного теплого пола. Многие делают армирование перед укладкой труб водяного пола, но желательно сделать это после, так как в таком случае арматура будет равномерно распределять нагрузку на трубы.
• Укладка водяного теплого пола.Сначала подсоединяем трубу к выходу подающего коллектора.

Если вы делаете теплый пол единственным источником отопления, то укладывайте трубу с минимальными отступами прямо по сетке (шаг между трубами 15-20 см). Если теплый пол — вспомогательная система отопления, то шаг укладки может быть до 30 см, но не более. Крепление трубы к сетке производится специальными клипсами очень легко (шаг креплений около 1 метра), но не нужно жестко крепить: труба может немного расширяться от нагрева.

Также крепить трубы можно фиксирующими планками (трак) или завязками. Если укладка идет до армирования, то есть специальные клипсы для крепления к основанию. Если вы укладываете пол по схеме «улитка», не забывайте про обратный ход.

Оптимальная длина трубы для одного контура равна 70-80 м. Если на одно помещение этой длины не хватает, разбейте площадь на 2 контура. На помещение площадью 10 м2при шаге между трубами в 15 см длина трубы будет 67 м (как раз оптимальный вариант).

После прокладки всей длины трубы подсоединяем ее к выходу принимающего коллектора.Проверка работоспособности.После смонтированной системы водяного теплого пола его нужно включить на несколько часов, чтобы убедиться в качестве монтажа. Давление должно снижаться примерно на 0,03 МПа в час, при этом температура воды должна быть одинаковой.Заливка стяжки.Толщина стяжки водяного теплого пола должна быть выше труб или армирования на 2-3 см. Как делать мокрую стяжку пола, мы писали в одной из предыдущих статей.

Что представляет собой теплораспределительная пластина?

Такие пластины для пола с подогревом используют при монтажных работах системы обогрева гидравлического пола сухим способом, другими словами, когда не применяют стяжку из цемента. Пластины профилированы и сделаны из очень хорошего алюминия или стали. Из индивидуальных пластин путем соединения собирается пол с подогревом. В них предполагается специализированный канал, в который ложат трубу, обеспечивающую нагрев поверхности теплораспределительной пластины. Так тепло одинаково делится по комнате.

Канал под укладку трубы

Этот монтажный способ подойдет для тех строений, в которых неприемлима высокая нагрузка на пол. Тем более это главное в домостроении из дерева, так как применение стяжки на основе цемента страшно тем, что появляется риск обрушения. В современных домах нагрузка на один метр квадратный площади не должна быть больше 350 килограмм, в то время как стяжка из бетона делает нагрузку на один метр квадратный не меньше чем 500 килограмм, а вот теплораспределительные пластины для тёплого водяного пола позволят уменьшить её в 7-8 раз.

Для пола с подогревом замечательно подходят теплораспределительные пластины, у которых толщина составляет 45 миллиметров. С одной и другой их стороны размещены рёбра жёсткости, которые дают прочность конструкции. На изделии есть специализированный канал, в который ложат трубу. Вследствие того, что паз обеспечивает плотное охватывание практически всей поверхности уложенной трубы, передача тепла к покрытию пола становиться лучше.

Размеры одной теплораспределительной пластины составляют 100 на 12,5 сантиметров. Что касаемо веса, то он составляет всего 0,55 килограмма. Потому как на пластине учтены сегментные насечки, её можно наращивать по длине, что дает возможность сделать процесс установки пола с подогревом в сжатые сроки.

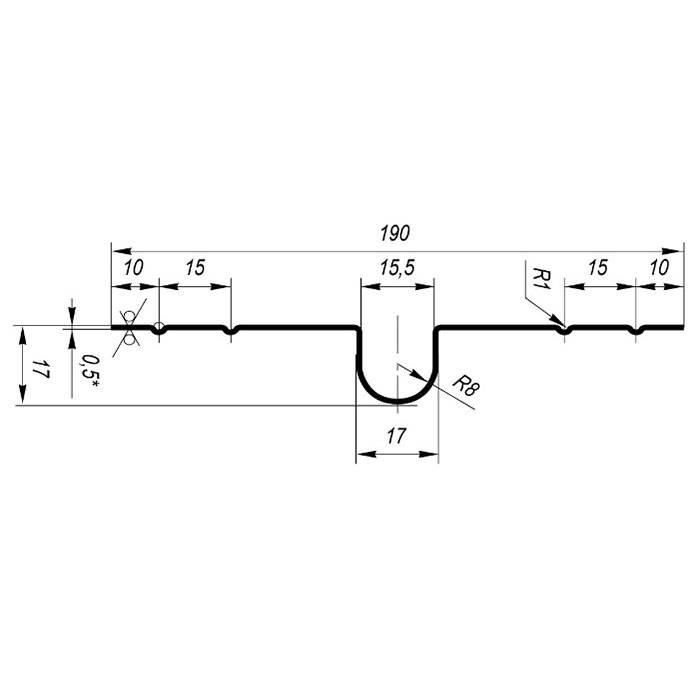

Размеры

Кладка трубы в пластину

Водяной теплый пол на базе термопластин в доме с деревянным перекрытием

ВикторЛаПипаПользователь FORUMHOUSE

Мой дом построен где-то в 60-х годах прошлого века. Хочу сделать тёплый пол на втором этаже, но т.к. строение старое, бетонную стяжку делать нельзя, перекрытие просто не выдержит. Думаю сделать т.н. «сухой» тёплый пол, только какой «пирог» будет оптимальным?

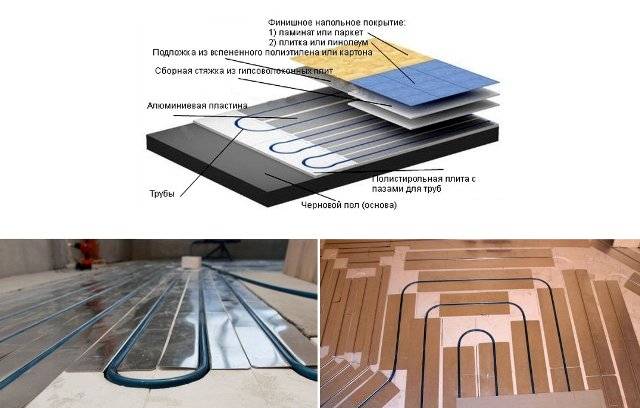

В данной ситуации можно смонтировать «сухой» тёплый пол с термопластинами двумя способами: уложить их на пенополистирол или на деревянное основание. «Пирог» в этом случае такой:

• основание пола;
• слой теплоизоляции около 3 см (ППС или ЭППС) или опорные деревянные бруски;
• теплораспределительная металлическая пластина;
• лист ГВЛ 10 мм, можно уложить в два слоя;
• подложка;
• чистовое напольное покрытие (ламинат, паркет, керамическая плитка).

Для эффективной работы системы тёплого пола на основе термопластин не требуется бетонная стяжка, соответственно — в несколько раз уменьшается вес всей конструкции.

Фактически при такой системе, при определении нагрузки, действующей на перекрытие, массу тёплого пола, смонтированного «сухим» способом, с использованием металлических термопластин, можно не принимать в расчёт. Поэтому её можно с успехом применять в деревянном домостроении и при реновации старых домов.

Металл, являясь отличным проводником тепла, эффективно перераспределяют его по напольному покрытию. При этом, хотя такая система и обладает малой теплоаккумулирующей способностью — важным преимуществом классического тёплого пола с массивной бетонной стяжкой, она приобретает такой плюс, как быстрый выход на рабочий режим эксплуатации

Это особенно важно, если дом используется в режиме «дача» для приездов по выходным дням, и нужно быстро нагреть помещение до комфортной температуры

Также уменьшается высота греющего основания.

Например, общая высота пенополистирольной системы составляет всего 5 см. Все работы по монтажу производятся в минимальные сроки, т.к. отпадает надобность в бетонировании, армировании, грязных, сложных и «мокрых» процессах.

Дмитрий Юхименко

Перед тем как смонтировать водяной тёплый пол на базе теплораспределительных пластин, необходимо определиться со способом укладки труб. Наиболее простой и экономичный вариант — укладка «змейкой», но в такой конструкции из-за постепенного остывания воды возможны тепловые перепады на поверхности пола. Поэтому такую укладку используют только в небольших помещениях.

Шаг укладки труб и термопластин зависит от того, какая основа под них выбрана (пенополистирол или дерево), и насколько плотно планируется располагать оцинкованные пластины между собой.

Рекомендуется укладывать трубы тёплого пола с шагом не более 15 см, выдерживая зазор между пластинами в 10 – 20 мм.

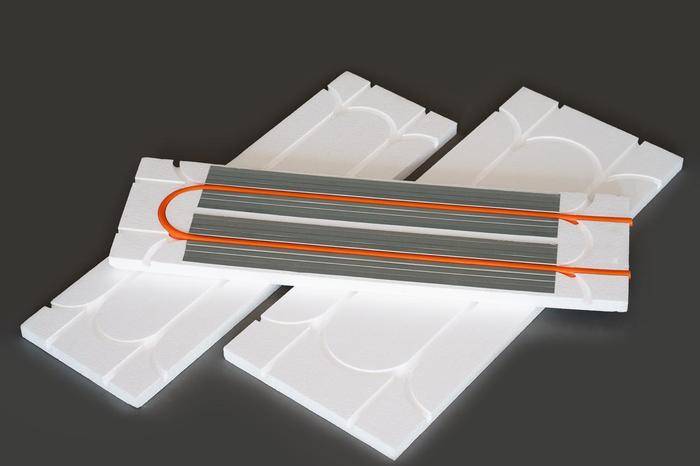

Пазы под термопластины в теплоизоляционных пенополистирольных плитах можно вырезать терморезаком. Для дополнительной гидроизоляции системы можно использовать полиэтиленовую пленку плотность в 200 микрон, монтируя рулоны с нахлёстом не менее 10 см и дополнительно скрепив их скотчем. Первый слой плёнки раскатывается по полу, который предварительно очистили от мусора, а второй слой расстилается поверх пластин, перед листом ГВЛ. По периметру помещения для предотвращения деформации конструкции при температурном расширении тёплого пола монтируется демпферная лента.

Средний расход термопластин составляет 5.5 шт. на 1 кв. м тёплого пола.

Особенности деревянных водяных теплых полов

Пирог теплого пола с использованием базальтового утеплителя и теплораспределительных пластин Такой тип устраивается в деревянном доме или жилище с балочным перекрытием из природного материала. Сухой способ предполагает реечную или модульную систему укладки. Первый вид делается с помощью досок или брусков, а при втором используются готовые блоки из ДВП с готовыми пазами.

Опорный слой толщиной 20 мм выполняется из древесины, влажность которой не больше 6-10%. Доски лиственных пород должны быть шириной 80 мм, длиной – до 1200 мм.

Состав конструкции теплого пола по дереву:

• основание со слоем гидроизоляции;
• доски, модули или бруски, разложенные по плану;
• разводка труб с применением пластин;
• изоляция от пара и влажности;
• гипсоволокнистый лист толщиной 10 мм;
• напольное покрытие.

Другой вариант в том, что доски раскладываются с зазором, который по ширине и длине соответствует выпуклому пазу пластины. Площадь основания под теплый пол выравнивается по горизонтальному уровню, чтобы не нарушать ток энергоносителя.

На что обратить внимание при выборе?

На сегодняшний день строительный рынок представлен шикарным выбором теплораспределительных листов, все они отличаются между собой видом производства, а также материалом, из которого изготовлен каркас

Чтобы приобрести качественную пластинку, необходимо тщательно изучить ее эксплуатационные характеристики и обратить внимание на следующие показатели изделия:. Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность

На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется.

• Коэффициент полезного действия. Данный показатель не зависит от того, изготовлены пластины из стали или алюминия. Как правило, для улучшения КПД, необходимо дополнительно применять специальные теплоизоляционные материалы, которые при установке конструкции выкладывают небольшим слоем на металлическую фурнитуру.
• Защита от коррозии. Многие считают, что если тепловые листы постоянно нагреваются, то им не грозит коррозия металла, поэтому изделия не нуждаются в специальном покрытии. Подобное мнение ошибочно, так как даже при малейшем попадании влаги через верхний слой пола при высокой температуре создаются благоприятные условия для образования ржавчины.

Стоит также заметить, что выбор пластин зависит и от того, в каком помещении планируется установка «теплого» пола. Для каждой комнаты свойственен свой микроклимат и влажность, поэтому могут применяться профили разных моделей, отличающиеся защитными качествами, аккумулятивной способностью и теплоемкостью. Например, для ванных комнат и кухонь, где наблюдаются постоянные температурные перепады и высокая влажность, подойдет изделие с хорошим антикоррозийным покрытием, а если укладка пола будет выполняться на бетон, для повышения передачи тепла понадобятся пластины из алюминия или меди.

Немаловажным показателем для покупки станет и высота помещения, где устилается пол. Для высоких комнат нужно использовать алюминиевые каркасы, они быстрей передают тепловую энергию, и поток теплого воздуха равномернее распределяется по всему периметру помещения.

Подводя итоги, можно сказать, что пластины играют огромную роль в распределительной системе и обеспечивают помещение хорошим обогревом. Но чтобы конструкция эффективно работала, к данным элементам нужно также подбирать и качественные трубопроводы. От теплопластин зависит только передача энергии. Поэтому следует побеспокоиться и о наличии изоляционной подложки. До начала монтажных работ необходимо выполнить правильные расчеты материала и подготовить схемы установки.

О том, как загнуть алюминиевую пластину для теплого пола, смотрите в следующем видео.

Назначение пластин

Металлическая термопластина применяется, если отсутствует возможность делать традиционную стяжку (строения с деревянным перекрытием, стены из пеноблока и другие). Иногда высота потолков не позволяет поднимать основание на толщину теплого пола. Срок сдачи объекта влияет на выбор стяжки или сухого способа укладки. Бетон набирает прочность 28 суток, а система с термопластинами готова к работе после окончания укладки финишного слоя.

Теплоотражающие структуры представляют собой альтернативу водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом перекрытии, т. к. нагрузка увеличивается незначительно.

Водяные трубы плотно обхватываются металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность нагревается равномерно. Тепло передается результативнее, если боковые части термопластины плотно прилегают к основанию и верхнему слою.

Особенности теплораспределительной пластины

Пластины накапливают тепло и передают его равномерно напольному покрытию Энергоноситель в трубах теплого пола не нужно разогревать до высоких температур, по сравнению с радиаторами, благодаря использованию теплоотражающих пластин. Алюминиевые или стальные элементы отличаются простым строением и не имеют ограничений к применению.

Изделия разных производителей отличаются конфигурацией, но общее строение остается одинаковым:

• омегообразный желоб проходит от начала до конца и служит для установки водяной трубы;
• выступающие полоски на отлетных частях обеспечивают жесткость и компенсируют тепловое расширение.

Теплопроводные элементы укладываются в конструкцию пола так, чтобы совпадали канавки. При монтаже не используется ножовка или ножницы по металлу, т. к. пластины имеют удобные насечки. Металл отламывается по отметкам на требуемую длину и ставится в проектное положение.

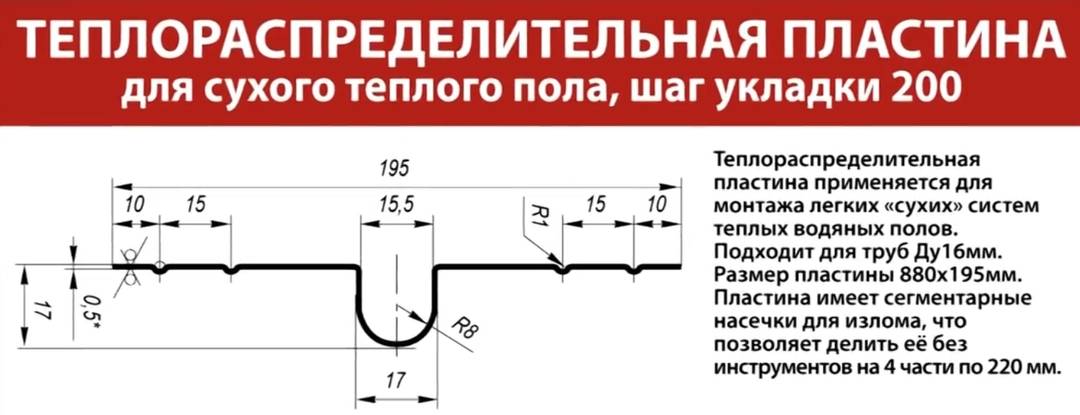

Пластина делится на участки:

• 4 отрезка по 115 мм;
• 2 куска по 135 мм;
• 1 часть 270 мм.

Если уложить пластины на деревянное основание, большая часть тепла будет оставаться в помещении Допускается монтаж термопластин непосредственно в стяжку, но тепло будет уходить вниз на разогрев бетона. Подложка из полистирола с фольгированным слоем, обращенным вниз, кладется на поверхность перед укладкой системы.

Критерии выбора теплораспределительной пластины

Эффективность теплого пола зависит от нижнего утеплителя и финишного покрытия Выбор изделий заключается в изучении технических характеристик и параметров. Считается, что большой коэффициент теплопроводности металла влияет на КПД системы. Но степень нагрева пола зависит не только от материала пластины. Высокая теплоемкость плохо влияет на регулирующее оборудование, т. к. скорость нагрева будет большой.

На передачу тепла влияет:

• система раскладки и материал труб – пластиковые дольше отдают энергию, чем металлические;
• вид нижнего утеплителя и соблюдение технологии его укладки;
• тип финишного покрытия пола – керамика, ламинат, нагревается быстрее, чем линолеум на основе или ковролин.

Щели в полу затирают, чтобы пар не проникал на пластины — это приводит к коррозии Ошибочно суждение, что пластины находятся в нагретом состоянии и не подвергаются коррозии. В процессе эксплуатации дома бытовые пары проникают через отделочные покрытия на основание и конструкцию водяного пола. Конденсат в нагретом состоянии действует более разрушительно.

Обращают внимание на присутствие антикоррозионного слоя на поверхности теплоотражающей пластины – тогда можно не ставить слой гидроизоляции при укладке системы. Продавец предоставляет сертификат качества от производителя, чтобы подтвердить надежность изделия

Повышение эффективности распределения тепла в бетонных полах с помощью термопластин

Увеличение площади теплоотдачи, за счёт установки термопластин в бетонном тёплом полу, также повышает эффективность его работы, комфортность использования и позволит минимизировать т.н. эффект «зебры».

Чем меньше перепад температуры (неравномерность тепла) на поверхности тёплого пола от теплого к холодному участку, тем приятнее по нему ходить, и тем эффективнее он работает. Например, если, встав ногой на покрытие, вы чувствуете, что пятке тепло, а пальцам прохладно, то, используя металлические пластины, тепло распределяется более равномерно, и мы избавляемся от «зебры».

Кроме этого, при замоноличивании металлических термопластин в бетонную стяжку система тёплого пола работает более сбалансировано. Соответственно: можно уменьшить температуру теплоносителя, а это сокращает расходы на энергоносители.

https://youtube.com/watch?v=6jKwV8QkEPI

Как не совершить ошибку выбирая

На рынке в наше время теплораспределительные пластины продемонстрированы в большом ассортименте, все они выделяются материалом, формой, изготовителем и размерами. Однако перед тем как подбирать изделие, полезно было бы выяснить о самых востребованных заблуждениях, которые затрагивают такой продукции:

• Недоразумение первое – чем больше проводимость тепла алюминиевой или стальной теплораспределительной пластины, тем выше КПД. Но в действительности на КПД практически не действует материал, из которого сделана пластина. Система тёплого обогревания пола при любых обстоятельствах нагревает воздух в помещении. А вот от правильно подобранного материала для теплоизоляции, который находится под теплораспределительной пластиной, зависит многое.
• Недоразумение второе – необходимо, чтобы теплораспределительные изделия имели высокую теплоёмкость. Но на деле совсем и не имеет значение, как пластина будет накоплять тепло, так как её поверхность греется регулярно. Зато большой уровень теплоёмкости сильно оказывает воздействие на быстроту нагрева, что не становится плюсом для современных сегодня тепловых схем, оснащенных регуляторами.
• Недоразумение третье – изделиям не потребуется создавать защиту от ржавчины, так как поверхность их все время в нагретом состоянии, стало быть, ей не страшна влажность. Это не так. Влага на теплопластине может возникнуть от накопления конденсата или например если сквозь завершальное покрытие просочится вода, а при большой температуре коррозия происходит намного быстрее. Так что во время выбора теплопластины стоит подумать и о приобретении водозащитных составов либо же приобретать материал с уже нанесённым покрытием против коррозии.

Сейчас вы выяснили, что представляет собой теплораспределительная пластина, какими положительными качествами различается и зачем необходима. Установка подобных элементов для устройства пола с подогревом не представляет трудности и может быть сделана собственноручно в сжатые сроки. А вот как происходит процесс установки, вы узнаете из представленного тут видео:

Применение теплораспределительной пластины для теплого пола в фото

Применение теплораспределительной пластины для теплого пола в фотографиях.

Еще недавно сделать теплый пол в старой квартире было весьма проблематично — традиционный метод укладки теплоконтура под бетонную стяжку не годился в постройках со старыми деревянными полами. Нельзя было его ставить и там, где бетонную стяжку запрещали из-за серьезного перегруза перекрытий. Вопрос перестал быть проблемой, когда появилась технология установки теплораспределительной системы для теплого пола.

О пластине и системе

Этот метод иногда называют «сухой стяжкой», имея в виду, что все работы проводятся по сухому полу без применения обычной в таких случаях цементной заливки.

Суть метода — в установке пластин из алюминия, которые будут нагреваться от труб и распределять тепло по поверхности пола. В качестве основного материала применяются алюминиевые, медные пластины или листы оцинкованного металла, которые профилированы ребрами жесткости и имеют каналы для укладки нагревательных труб.

Ребра жесткости, помимо усиления конструкции, выполняют также функцию компенсатора теплорасширения. А канал, плотно обхватывая трубу, передает ее тепло всей поверхности листа. Лист, в свою очередь, направляет тепло расположенному сверху напольному материалу. Таким образом удается избежать укладки привычной стяжки из бетона, при этом добившись равномерности прогрева комнаты.

: использование пластинчатых теплообменников снижает нагрузку на основание в минимум 7 раз, если сравнивать вес традиционной бетонной стяжки. Вес одной пластины, например, из оцинковки — 550 граммов при длине 1000 мм на 125 мм. Таким образом, зная минимальный шаг раскладки пластин (он соответствует 125 мм), можно рассчитать вес конструкции и то, как она будет обеспечивать теплом.

К достоинствам пластин можно отнести то, что они заранее снабжены специальными насечками, которые позволят при монтаже избежать резки металла — по насечкам пластинки легко отламываются в нужном месте. Это упрощает монтаж, а также существенно экономит время работы.

Функции плиты теплопередачи

Плиты теплопередачи выполняют три основные функции:

Где применяется система?

Теплораспределительная система с применением пластин идеально подходит для ремонта теплоснабжения старого дома, где основа пола — брусья. С помощью этого метода установки можно смонтировать отопление, альтернативное коллективному, даже там, где раньше это было невозможно. При этом новый вид отопления не повлияет существенно на высоту помещения.

Если бетонная стяжка «съела» бы сантиметров десять высоты до потолка, то высота установки теплораспределительной пластины будет не выше 30 мм. Если же конструкцию смонтировать прямо на балки, то потеря высоты и вовсе будет практически нулевой.

В обоих случаях пластинчатый теплообменник укладывают между промежутками между черновым полом, прикрепляя листы к нему. Трубы вводятся в пазы. Финишное половое покрытие кладется сверху

Теплораспределительная система с пластинами отлично подходит также для нового строительства и при проведении реконструкции. Она годится для применения на всех типах полов, имеет малую высоту установки и позволяет сделать монтаж очень быстро. Все это делает систему весьма перспективной.

Как выбрать материал?

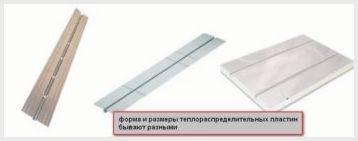

Теплораспределительные листы существуют в ассортименте, модели различны по размерам, форме, материалу, из которого они изготовлены. На рынке представлена продукция как импортного производства, так и отечественных предприятий. Выбирая материалы для монтажа теплых полов, нелишним будет знать о некоторых распространенных заблуждениях относительно теплопроводных пластин.

К числу таких относится следующее:

Способ монтажа

Сухая (или настильная) теплая система монтируется по тому же принципу, что и при укладке обычного теплоконтура водяных теплых полов под стяжку. Есть только ограничения по диаметру трубы — она должна совпадать с размером паза на пластине. Все остальные этапы монтажа, включая укладку контура, подключение, совпадают со стандартными этапами работ рассмотренными в видеопособии.

Обзор Применение теплораспределительной пластины для теплого пола .

Сфера использования

Система труб с теплораспределительными элементами подходит для новых и реконструируемых построек. Пластины быстро монтируются и служат долго. Термораспределительные конструкции не создают проблем в зданиях с ослабленным фундаментом, т. к. добавляют перекрытию незначительный вес.

Исключается грязь и пыль от использования материалов для бетонной стяжки и уменьшаются трудозатраты на установку теплого пола, поэтому сухая укладка используется в работающих офисах, торговых площадках, цехах и жилых строениях. Для монтажа пола в одном помещении не нужно закрывать фирму или организацию.

Особенности настильного монтажа водяного контура

Под напольное покрытие сверху пластин укладывается подложка из полистирола Система монтируется на деревянной или полистирольной основе с пазами для расположения выпуклых пазов термопластин. Ламинат, ковролин, паркет или плитка укладываются по влагоизолирующему слою. Для гидроизоляции применяют полиэтилен плотностью 200 микрон.

Полосы раскладываются с перехлестом 10 – 15 см и крепятся скотчем между собой, периметр оформляется демпферной лентой, клеящейся к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная комната, дополнительно ставится слой пароизоляции или выбирается материал с комбинированной защитой от влаги и пара.

Изоляция выполняется 2 раза:

• по площади перекрытия перед укладкой утеплителя;
• на поверхности смонтированной системы из труб и пластин.

В продаже есть сплошные пластины без пазов для труб, тогда борозды делаются самостоятельно. Используется фанера и кусок трубы диаметром 16 мм. В листе делается канавка, пластина накладывается на фанеру, и желоб на металлическом элементе продавливается трубой. Края термопластины выравниваются подручными средствами.

Вместо ячеистого утеплителя можно уложить пластины между деревянными брусками

Порядок сборки теплого пола:

1. покрытие очищается от мусора и выравнивается шпаклевкой или самовыравнивающейся смесью;
2. раскладывается гидроизоляционный слой;
3. укладывается теплоизоляционные маты;
4. делаются канавки, и монтируется теплораспределительные пластины;
5. прокладываются водяные трубы;
6. между пазами укладывается теплоизоляция.

Монтируется второй слой гидроизола после проверки работоспособности системы. Делается окончательная отделка пола.
