Разновидности и особенности теплых полов Теплолюкс

Финальная стяжка полов после укладки

Заключительным этапом монтажных работ по укладке теплого пола можно считать стяжку цементно-песчаным раствором. Для начала следует зафиксировать кабель нагревательного контура небольшим количеством раствора, который необходимо растянуть на всю длину провода.

Таким образом, вы изолируете нагревательный кабель и обеспечите безопасность при дальнейших работах, чтобы избежать случайных повреждений при финальной стяжке. Также вы можете использовать специальные крепежные планки, которые фиксируют кабель и обеспечивают равномерную его укладку.

После полного высыхания выполненной стяжки можно приступать к декорированию и укладке напольного покрытия.

Виды конструкций и области их применения

Под торговым брендом Teplolux выпускается несколько разновидностей теплых полов.

Кабельные системы

Фирма производит 4 базовых модели в различных модификациях с применением одножильных и двухжильных проводников:

Green Box. Электрический пол на катушке (для упрощения укладки) применяется под плитку на площадях сложных конфигураций и планировки. Изделие надежно защищено специальным экраном из медной оплетки. Устанавливается в плиточный раствор.

Фирмой также разработаны серии отопительных устройств, классифицируемых по особенностям целевого назначения:

Mini. Системы с одножильным проводником для отопления малых помещений. Тонкий теплый пол дает возможность снизить до минимума высоту стяжки. Монтаж прост: нагревающие маты разрезают на части нужных размеров, затем ими выстилается пол. Соединение обеспечивается без дополнительного электрического провода. Максимальная мощность – 150 Вт/м.

Нагревательные маты

Нагревающие маты просты в установке и эксплуатации, не требуют расчетов. Их достаточно развернуть, расположить и закрепить при помощи спецклея или стяжки.

Эта продукция исполняется в двух базовых модификациях, различающихся своими характеристиками:

• ProfiMat. Схема с двухжильным проводником, закрепленном на защитной стеклосетке. Изделие монтируется в стяжку. Универсально в применении.
• Tropix. Очень распространенная схема обогрева производительностью 200 Вт/кв. м способна нагревать неотапливаемые площади. Область применения широкая: систему можно монтировать даже в бассейнах и саунах. Продуктивность работы изделия сохраняется при температуре в –10 градусов.

Инфракрасные (ИК) пленочные обогреватели

Принцип действия базируется на использовании инфракрасного излучения, которое нагревает поверхностную часть предметов, размещенных сверху системы.

Выпускаются несколько модифицированных серий Slim Heat, различающихся техническическими параметрами:

ИК пленочные полы с пленкой толщиной 0,34 мм двух видов: производительностью 150 или 220 Вт/кв. м, предназначенных для обогрева площадей от 1 до 10 кв. м. Допускается укладку под паркет. Недопустимо монтировать в стяжку. Могут применяться как базовый источник тепла. Комплект изделия включает пульт управления, термодатчик, а также соединительные клеммы. Схема подходит для бытовых и офисных помещений, а также площадей с существенными теплопотерями;

Разновидности

Современный рынок предлагает широкий ассортимент теплого пола. Каждая из систем имеет свои технологические отличия. Отличия сводятся к тому, что в разных системах различается количество проводов внутри кабеля, а также толщине нагревательного элемента.

Так, на рынке можно найти следующие марки теплого пола Теплолюкс:

• Теплый пол Теплолюкс tropix. Теплый пол Теплолюкс tropix идеальное решение для помещений, которые имеют небольшую площадь. Нагревательный элемент у теплого пола Теплолюкс tropix составляет около 3 мм. Что касается установки, то монтаж теплого пола Теплолюкс tropix осуществляется при помощи специальной самоклеящейся ленты. Перед другими видами систем, теплый пол Теплолюкс tropix имеет неоспоримые преимущества.
• Теплолюкс профи. Отлично подходит для помещений, которые имеют большую площадь. Сам нагревательный мат имеет толщину до 3,5 мм. В комплектации есть мощный кабель. Благодаря этому вся площадь помещения отапливается равномерно и качественно. На полу вы не найдете холодные участки.
• Мобильный теплый пол. Он представлен в виде тонкого мата. Его можно легко положить под любой коврик. В этом и заключается мобильный теплый пол. Он имеет небольшой вес, так что его можно свободно переносить из одного помещения в другое.
• Теплые полы мини. Данный вид обогрева можно поместить в толщину стяжку без каких-либо на то проблем. Нагревательный элемент составляет всего лишь 3 мм.

Это основные разновидности системы электрического обогрева

При всем этом неважно, покупаете вы Теплолюкс экспресс, мини, мобильный, профи или тропикс, выбирайте надежного поставщика, который гарантирует высокое качество продукции

Монтажные схемы в квартире и частном доме

Есть несколько схем монтажа электрических полов, которые предназначены для различных помещений:

В стяжку — по технологии сооружения, устройство наиболее дорогое, требуется полный ремонт. Но конструкция получается надёжной. Процесс монтажа по этой схеме трудоёмкий и займёт много времени, при этом «пирог» пола выходит тяжёлый. Схема рекомендована для частных домов, она не подходит для зданий с деревянными перекрытиями.

Встраиваемые конструкции, при наличии готовой стяжки. Чаще они монтируются под керамическую плитку, и устанавливаются в кухне или ванне. Эта схема применяется, если уже есть хорошая стяжка, или устройство пола осуществляется на бетонных плитах перекрытия, которые имеют идеальное качество для размещения нагревательных элементов. Данную систему достаточно залить жидкой самовыравнивающейся смесью, а при укладке керамики, можно использовать клей.

Укладка плёночного нагревателя — самая простая схема. Процесс быстрый, без ремонта, достаточно лишь раскатать рулон. Конструкция лёгкая, подходит для квартиры.

Монтаж на деревянные перекрытия — здесь рекомендована схема с инфракрасной плёнкой, только следует сделать больший акцент на пожаробезопасность. Возможна укладка кабеля на лаги.

Финальная стяжка полов после установки

После высыхания клея поверхность грунтуется и плитка укладывается на следующий слой клея

После тестирования качества работы системы производится укладка чистового покрытия. При наличии материалов с высокими показателями теплопроводности (плитки, камня) маты заливаются плиточным клеем. Слой должен быть от 5 до 8 мм. Пузыри недопустимы – конструкция может подняться.

После высыхания клеевого слоя в комнате без сквозняков поверхность грунтуется. Затем напольная плитка толщиной 5 мм укладывается на клей толщиной 5-10 мм. При наличии ковролина, линолеума и ламината используется послойная схема:

1. Основание – снизу.
2. Нагревательные маты или кабельные секции.
3. Смесь цемента с песком (толщина 3 см).
4. Подложка для чистового варианта.
5. Выбранный отделочный материал.

В квартирах на первом этаже, дачных помещениях применяется такая схема:

1. Основание под покрытие.
2. Слой теплоизоляции.
3. Стяжка песчано-цементная толщиной 3 см.
4. Нагревательный кабель.
5. Повторная стяжка 3 см в толщину.
6. Подложка под чистовое покрытие.
7. Декоративная напольная поверхность.

Водяной: плюсы и минусы

Представляет собой систему трубопроводов, спрятанных под цементной стяжкой, по которым циркулирует горячая вода. Из всех разновидностей теплых полов — эта самая экономичная и дешевая. Однако, установка требует проведения ряда сложных и грязных работ по демонтажу старого пола и укладке нового.

Водяной теплый пол включает в себя следующие элементы:

• Отопительный котел. Может быть использован как газовый или электрический, так и твердотопливный котел.
• Теплоноситель. Чаще всего таковым является вода, нагретая до определенной температуры. Если система используется в холодных регионах нерегулярно, то в качестве теплоносителя может быть использован антифриз.
• Коллектор. Необходим для равномерного распределения теплоносителя по всей системе.
• Трубопровод. Переносит теплоноситель от нагревательного котла и обратно. Может быть устроен из пластиковых или металлопластиковых труб. Первые отличаются повышенным сроком службы и устойчивостью к коррозии, а вторые имеют более высокий уровень теплопередачи.
• Терморегулятор. Устанавливает параметры температуры вручную либо автоматически, с помощью подключенных к нему датчиков и пульта управления.
• Насос. Обеспечивает постоянную циркуляцию теплоносителя в системе. При некоторых условиях система может работать без насоса за счет естественной циркуляции жидкости.

Помимо сложности монтажа еще одним существенным минусом водяного теплого пола является невозможность его установки в многоквартирном доме с централизованным отоплением. На это есть несколько причин:

• Риск протечки. В централизованной системе отопления теплоноситель циркулирует под более высоким давлением. Это не только повышает вероятность протечки, но и может привести к затоплению соседей снизу.
• Грязная вода. Мелкие частицы и грязь, присутствующая в трубопроводе, постепенно накапливаются в тонких трубах теплого пола, которые со временем забиваются и перестают нормально функционировать.
• Снижение эффективности всей системы. Подключение теплых полов к стояку приводит к снижению давления в нем, что отрицательно сказывается на качестве отопления у всех соседей, подключенных к стояку.

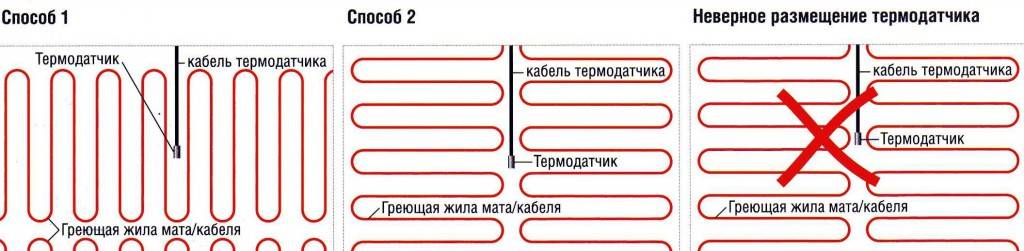

Подключение термодатчика

Термодатчик устанавливается в огнеупорной гофрированной трубе, располагая ее непосредственно внутри. Этот прибор, как правило, должен находиться на одном конце. Другой конец трубы предназначен для электрических проводов, которые подсоединяются к основной системе.

Гофрированную трубу ведут от терморегулятора непосредственно к месту его схематического соединения. В процессе монтажа рекомендуется не допускать излишних перегибов.

Следующим шагом является проверка термодатчика на подвижность. Делается это для того, чтобы впоследствии при выходе его из строя можно было произвести быструю замену. Для проверки необходимой подвижности датчик просто извлекают из трубы и снова вставляют обратно.

Комплектация

На рынке представлено множество модификаций систем греющего пола (об этом ниже), однако основная их комплектация почти аналогична. В комплект входят:

1. Элемент нагрева. Это особый мат либо отрезок нагревательного кабеля. Он обязательно имеет монтажный конец. При помощи его происходит подача на систему отопления напряжения. Есть два варианта кабеля: одно- и двужильный. Данная особенность влияет на мощность всей обогревательной системы.
2. Монтажная лента. Требуется для облегчения процесса монтажа.
3. ТеплоЛюкс. Он запрограммирует систему под нужный режим. Кроме этого, он помогает контролировать расход электрической энергии.

Это основное, но для большей эффективности работы всей системы требуется дополнительное приобретение некоторого оборудования. Например, тепловой изоляции. Она нужна для поддержания оптимальной температуры в помещениях и для сохранения тепла. Плюс ко всему, под систему тёплого пола можно постелить теплоотражающую плёнку, направляющую всю теплоэнергию вверх помещения.

Особенно важно приобретение резервного оборудования по тепловой изоляции пола тогда, когда установка отопления происходит на первом этаже, а под ним находится грунт

Проводные системы

Этот вид теплых полов подойдет для укладки на уже существующее напольное покрытие. Его нет необходимости прятать в стяжку. Сечение провода невелико, он производит не так много тепла, как одножильный или двужильный кабель. Но это компенсируется способом укладки.

Провод обычно укладывают змейкой, с шагом не более 5 см. За счет этого тепловая мощность получается достаточной для эффективного отопления помещения. Так как расстояние между проводами небольшое, на них можно укладывать ламинат. Он не будет прогибаться или деформироваться. Также такие теплые полы монтируют в слой клея для плитки.

Специалисты советуют при монтаже такого типа теплого электрического пола использовать подложку. Так можно будет добиться более равномерного обогрева. Сам провод станет нагревать воздух, который в пространстве между подложкой и напольным покрытием будет равномерно распространяться. Соответственно, ламинат, паркет или доска пола прогреется более равномерно.

Схема подключения электрического теплого пола

С электрической точки зрения, «сердце» теплого пола не нагревательный элемент, а терморегулятор, и радость от теплого пола основана именно на работе терморегулятора. Самое замечательное, что большинство терморегуляторов имеют одинаковую схему включения.

Это свойство вызвано тем, что у них общая начинка. Отличия, одинаковых по электрическим параметрам терморегуляторов, заключены лишь в оформлении корпуса и элементах дизайна. Поэтому, не смотря на разницу в цене, терморегуляторы выполняют примерно одни и те же функции.

Как видно из схемы, с одной стороны к терморегулятору, на импровизированный «вход», подходят два провода сетевого переменного напряжения величиной 220 В. С другой стороны – на «выход» подключен нагревательный кабель. В качестве системы обратной связи, которая должна определить момент включение нагревательного элемента, присутствует температурный датчик. Иногда терморегулятор может быть снабжен встроенным датчиком, который измеряет температуру воздуха. В нашем случае, как и в большинстве схем с теплым полом, в качестве основного используется внешний датчик температуры. Внешний датчик это либо полупроводниковый датчик либо термопара, которые меняют свое сопротивление в зависимости от температуры.

Заземляющие контакты к терморегулятору, обычно, не подводятся. Если нагревательный кабель предусматривает отдельный экран, то его нужно соединить с проводом PE, идущего от автомата или УЗО, отдельно в монтажной коробке. По возможности лучше предусмотреть просторную монтажную коробку, потому что, в отличие от обычной розетки, предстоит уложить не 2-3 провода, а минимум шесть. Обычно применяются монтажные коробки диаметром не менее 68 мм.

Подключение теплого пола к терморегулятору

На этапе подключения электрического теплого пола уже произведен его монтаж и интересующие нас концы от нагревательного кабеля и термопары проведены к монтажной коробке. Распаковываем наш терморегулятор, разбираемся со способом крепления корпуса на монтажной коробке, и смотрим, к каким контактам следует подключать наши провода.

Нагревательный кабель GreenBox представляет собой двужильный кабель, снабженный защитным экраном. Экран уже соединен с защитным проводником PE и на фотографиях не показан.

На контакты 1-2 подключаются сетевые провода со строгим соблюдением полярности: 1 контакт – фаза (L), 2- контакт – нейтраль (N). Далее нагревательный элемент: 3 контакт – нейтраль (N) и 4 контакт – «фаза» (L1). На контакты 7-8 заводится температурный датчик, здесь соблюдение полярности производителем не предусмотрено. Обычно все контакты подписываются прямо на корпусе и проблем быть не должно.

В конструкции нашего терморегулятора очень необычно предусмотрено крепление корпуса к монтажной коробке. Сначала к монтажной коробке крепится металлическая черная рамка с выступающими крючками, а затем с помощью упругой проволоки в форме квадрата фиксируется сам терморегулятор за крючки на черной рамке. Фотография иллюстрирует это способ крепления, но большинстве терморегуляторов встречаются более привычные способы крепления к монтажной коробке. Сверху надевается декоративная рамка на защелках, закрывающая собой элементы крепежа.

Как видите, ничего страшного в подключении электрического теплого пола нет, все очень просто. Все это больше напоминает конструктор, «поиграть» с которым может позволить себе любой желающий, главное, чтобы любые игры были безопасными. По отношении к теплому полу залог безопасного использования – лишь аккуратное соблюдение инструкции по монтажу, с первого и до последнего этапа.

Инструкция по монтажу

Водяной теплый пол своими руками.

1. Первым делом следует начертить схему установки теплого пола. Нужно внимательно отнестись к тому, что на участки пола, куда монтирована электрическая система обогрева, нельзя ставить мебель, так как это может повлечь за собой перегрев теплового кабеля. Поэтому план установки обогрева должен включать в себя расположение мебели в помещении. Также необходимо выбрать место для регулятора температуры пола.
2. Перед началом работ требуется произвести демонтаж установленного напольного покрытия и старой стяжки до бетонного перекрытия.
3. В заранее выбранном месте на стене делается углубление для установки монтажной коробки, а вниз от него прокладывается канавка для трубы с проводкой. Теплый пол следует включать через УЗО на отдельной линии в щитке, для этого прокладывается отдельный провод к распределительному щитку.
4. На предварительно очищенный бетонный пол укладывается слой гидроизоляции с 10 см заходом на стену, а по периметру помещения на стену кладется демпферная лента, чтобы амортизировать расширяющийся при нагреве пол.
5. Теперь нужно установить теплоизоляцию пола. Масштабы теплоизоляции оцениваются по показателю утечки тепла через пол. Для пола, граничащего с теплым помещением снизу, подойдет слой пенофола, направленного фольгированной стороной вверх, а для более сильной теплоизоляции можно использовать пенополистирол или минвату от 2 до 10 см толщиной. Толстый слой теплоизолянта сможет защитить пол на благоустраиваемой лоджии.
6. На теплоизоляцию укладывается армирующая сетка. Этот этап можно пропустить, если приобретенная система теплых полов уже монтирована на сетку или приобретен инфракрасный теплый пол.

Следующим шагом будет укладка теплого пола. Перед началом укладочных работ желательно проверить кабель на показатель сопротивления, который должен варьироваться от указанного в паспорте максимум на 10%. Если у вас система теплого пола уже смонтирована на сетку и свернута в рулон или вы владелец инфракрасной системы обогрева, то необходимо аккуратно распределить нагревательные элементы пола согласно установленному плану. Если нужно проложить нагревательный кабель, то он кладется на заранее смонтированную сетку зигзагообразно или змейкой с шагом 5-10 см. Для закрепления кабеля используют монтажную ленту.

В местах, где кабель питания проходит над стыками бетонных перекрытий, его необходимо заключить в гофрированную трубу 15 см длиной для предотвращения его разрыва вследствие теплового расширения бетонных плит. В канавку в стене устанавливают трубу для проводов, пропускают через нее проводку и монтируют регулятор температуры. Для установки термодатчика от регулятора прокладывают гофрированную трубу на расстояние около метра от стены так, чтобы ее конец находился на одинаковом удалении от ближайших нагревательных элементов. В трубу устанавливают термодатчик.

Временно устанавливают регулятор температуры и производят пробный пуск системы. Если все работает нормально, регулятор снимают и переходят к заливке бетонной стяжки.

При установке инфракрасного пола стяжка не нужна. При установке теплого пола под плитку можно не использовать стяжку. В остальных случаях цементный раствор укладывают на систему отопления пола слоем 3-5 см. Для продолжения работ необходимо подождать полного высыхания бетона, что длится примерно 3-4 недели. Выжидать высыхания нужно для того, чтобы цемент окончательно схватился, поскольку в противном случае в слое стяжки могут образоваться пустоты и трещины из-за неравномерного расширения от прогрева системой отопления. Стяжка должна заливаться равномерно и в один прием.

Когда стяжка застынет, на нее укладывают декоративную часть пола, например, ламинат. Устанавливают регулятор и проверяют функционирование системы. Обрезают излишки демпферной ленты и гидроизоляции.

Комплектация

На рынке представлено множество модификаций систем греющего пола (об этом ниже), однако основная их комплектация почти аналогична. В комплект входят:

1. Элемент нагрева. Это особый мат либо отрезок нагревательного кабеля. Он обязательно имеет монтажный конец. При помощи его происходит подача на систему отопления напряжения. Есть два варианта кабеля: одно- и двужильный. Данная особенность влияет на мощность всей обогревательной системы.
2. Монтажная лента. Требуется для облегчения процесса монтажа.
3. ТеплоЛюкс. Он запрограммирует систему под нужный режим. Кроме этого, он помогает контролировать расход электрической энергии.

Это основное, но для большей эффективности работы всей системы требуется дополнительное приобретение некоторого оборудования. Например, тепловой изоляции. Она нужна для поддержания оптимальной температуры в помещениях и для сохранения тепла. Плюс ко всему, под систему тёплого пола можно постелить теплоотражающую плёнку, направляющую всю теплоэнергию вверх помещения.

Особенно важно приобретение резервного оборудования по тепловой изоляции пола тогда, когда установка отопления происходит на первом этаже, а под ним находится грунт

Элементы системы

• Нагревательные секции, представляющие собой отрезки нагревательного кабеля со специальными монтажными концами, через которые подается напряжение. Нагревательный кабель может быть выполнен в одном варианте одножильный любо двужильный в зависимости от мощности и от типа подключения к питающей сети.
• Монтажная лента, которая продается в комплекте и служит для упрощения монтажа системы.
• Специальный программируемый терморегулятор, который необходим для мониторинга расхода энергии системой.
• Если система будет использоваться как основной источник тепла в помещении, рекомендуется произвести дополнительное утепление, используя пенополистирол. В случае контакта рабочей поверхности с открытым грунтом, необходимо дополнительно подложить плиты из минеральных материалов или же пенопласта перед стяжкой.

Кабельный электрический теплый пол

Кабельный электрический теплый пол

Монтажная лента

В основе системы – провода, изготовленные из специальных сплавов. Состав сплавов подобран таким образом, чтобы электрическая энергия эффективно «превращалась» в тепло. Для регулирования количества вырабатываемого тепла, система комплектуется специальным терморегулятором.

Кабельный теплый пол прослужит очень долго

Преимущества

Среди ключевых преимуществ кабельных электрических систем обогрева нужно отметить следующие моменты:

• длительный срок службы, гораздо превышающий аналогичный показатель для рассмотренной выше водяной системы;
• относительно низкие затраты на эксплуатацию. Электроэнергия хоть и стоит гораздо дороже воды, конкретно кабельная разновидность системы потребляет ресурсы в сравнительно небольших количествах.

Недостатки

Есть у такой системы и свои слабые стороны, а именно:

• выработка электромагнитного излучения в процессе работы. Актуально для самых дешевых моделей. У качественных систем этот показатель не превышает допустимые пределы;
• большие затраты на монтаж системы.

При выборе греющего кабеля отдавайте предпочтение изделиям, имеющим сертификат ISO 14000 – этот документ является гарантией экологической безопасности системы. Дополнительно попросите продавца предъявить сертификат KIMA. При отсутствии упомянутых документов, от покупки кабеля рекомендуется воздержаться.

Строение нагревательного кабеля

Монтаж стержневого пола

Как сделать теплый пол под плитку? Все просто .Монтаж своими руками!

Watch this video on YouTube

Технология укладки стержневого тёплого пола схода с укладкой кабельных мат. Сначала делается планировка размещения полотна, и рассчитывается количество требуемого материала.

Стержневые полы продаются в комплекте, но иногда необходимо покупка дополнительных компонентов. Требуемая мощность вычисляется по аналогии с кабельными матами, которые мы рассматривали выше.

Укладка стрежневого пола состоит из нескольких этапов:

Подготовительные работы — определение места для термодатчика, очистка и выравнивание основы, размещение фольгированной подложки — эти работы выполняются также, как и при обустройстве любого электрического пола. Если пол планируется в стяжку, то периметр оклеивается демпферной лентой.

Монтаж стержней — стержневой рулон раскручивается на поверхности, расстояние между соседними полосами должно быть 50 — 70 мм. Длина одной полосы не должна превышать 25 м. Мыты к подложке фиксируются скотчем.

Подключение — на подготовленное место устанавливается термостат, к которому подключаются провода пола. Датчик, помещённый в гофру, размещается в штробу подложки и подсоединяется к регулятору, который в свою очередь подключается к источнику питания.Обязательное условие — проводить тестовое испытание системы, перед следующим этапом работ.

Заливка стяжки — это может быть бетонный раствор, сухие клеевые смеси, или сухая стяжка, толщина слоя 20 — 30 см.

Монтаж финишного покрытия — только после полного высыхания стяжки кладётся отделочный материал. При укладке плитки заливка стяжки не требуется, маты заливаются плиточным клеем.

Укладывать стержневой тёплый пол допустимо на старое покрытие. Принцип монтажа такой же, как при укладке термомат.

Правила монтажа

Технология монтажных работ, если излагать ее кратко, сводится к следующим операциям:

• подготовка и очистка поверхность пола;
• выравнивание его поверхности (если необходимо);
• укладка теплоизоляции;
• равномерное (по проекту) распределение матов по всей поверхности пола;

• подключение датчика температур;
• установка терморегулятора;
• запитка теплого пола отдельной линией от электрощитка на индивидуальный УЗО;
• соединение всей системы. Проверка надежности соединений;
• заливка стяжки.

После исполнения всех работ включать систему следует как минимум через 30 дней, поскольку стяжка должна стать достаточно прочной. Такая схема монтажа подходит практически под любой вид схемы Teplolux. Подготовительные мероприятия включают проверку всех параметров схемы и их соответствие назначенному месту установки, а также проверку соблюдения следующих правил:

• установка нагревающих секций производится в местах, где не расположена массивная мебель;
• для использования схемы в виде дополнительного источника обогрева ее удельная мощность равняется 110-120 Вт на кв. м;

• в случае монтажа базовой схемы удельная мощность обогрева должна быть на уровне 130-150 Вт на кв. м, а площадь соответствовать примерно 70% совокупной площади обогрева;
• для установки приборов подготавливают штробы для укладки проводки. Блок управления монтируется на расстоянии не менее 15 см от пола. Перед пуском схема подключения проверяется тестером, производится ее настройка;
• работоспособность схемы тестируется после установки кабеля, укладки стяжки, монтажа напольного покрытия.

Последовательность и правила укладки детально разъясняются в инструкции по эксплуатации, согласно которой и можно настроить систему обогрева

Для бесперебойной работы системы длительное время важно в ходе ее установки придерживаться следующих правил:

• нельзя передвигаться по резистивному кабелю во избежание его повреждения;
• не допускается появление воздушных пузырей вблизи нагревающего проводника, так как это может привести к его перегреву;
• после монтажа производятся проверочные замеры сопротивления системы;
• нельзя включать схему до полного высыхания стяжки.

Как составить схему укладки пола по плану?

Схема создается еще до того, как вы закупили все материалы. Она помогает не только правильно установить теплый пол, но и спланировать объемы закупочных материалов.

Для начала нарисуйте помещение, в котором планируется укладка. Это может быть 1 комната, вся квартира или целый дом (частный). Чертеж делайте грамотно, в соответствии с размерами вашего помещения. Схема «на глаз» не даст никакой точности. Берите в учет квадратные метры помещения и переносите на бумагу или рабочую область программного обеспечения на ПК.

В данном видео вы можете ознакомиться с программой на ПК по проектированию плана теплого пола. Видео-обзор, представляются возможности программы, краткая инструкция по работе с ней.

Программа теплый пол

Watch this video on YouTube

Что входит в учет плана:

• план здания (с учетов всех этажей);
• материал пола, стен, окон и дверей;
• желаемая температура в обогреваемом помещении;
• расположение коллекторов и нагревательного котла;
• детальная расстановка мебели, ее размеры с учетом кв. метров помещения;
• средняя температура окружающей среды зимой;
• наличие другого источника тепла (батарея, камин, сплит-система и т.д.)

Советы и подсказки на этапе создания схемы:

• Примерная площадь для 1 контура должна быть более 15 кв. м.
• В больших помещениях устанавливайте несколько контуров. По длине они не должны разниться больше чем на 15 м.
• Если шаг 15 см – он будет равен расходу трубы 6,7 м на 1 кв. м. Если установка будет через каждые 10 см, то расход будет означать на 1 кв. м – 10 метров.
• Минимальный радиус загиба трубы равен 5 её диаметрам.
• Учитывая, что по трубам будет сначала проходить нагретая вода, а затем она будет постепенно остывать и возвращаться в коллектор уже остывшей, следует начинать укладку в тех местах, которые больше всего подвержены охлаждению (окна, угловые стены).
• План схемы можно нанести вручную – на миллиметровку.

В видео мастер вручную на бумаге прорисовывает схему установки теплого пола. Приводит наглядные примеры расчета.

ТЁПЛЫЙ ПОЛ ПРОЕКТ, РАСЧЁТ, НАСОС ( для большого помещения )

Watch this video on YouTube

При составлении схемы учтите – коллектор устанавливается в центре помещения (см. ниже на схеме)

Важно, чтобы расстояние всех контуров было примерно одинаковым

Какой лучше выбрать вариант укладки? Предпочтение стоит отдать той схеме, которая максимально соответствует тому или иному помещению. Выше об этом уже было сказано.

Схема для двухэтажного дома

Ниже на плане изображена схема укладки теплого пола на 2 этажа. Первый этаж имеет большую площадь, поэтому применяется двухконтурная система обогрева «Улитка».

Многокомнатное помещение (дом, квартира)

На плане видно, что по всему помещению применяется «Улитка». Это касается и санузла и кухни

Обратите внимание, контуры не проходят под мебелью, приборами и сантехникой

Схема для помещения со сложным изгибом стен

При укладке пола можно столкнуться с небольшой сложностью – изгибы стен, уникальные, дизайнерские планировки. В таких случаях ровную змейку, или улитку установить не просто. Применяется комбинированная система укладки.

Теплоноситель прокладывается исходя из формы и изгиба стен. Посмотрите на рисунке ниже, как можно спланировать схему укладки труб. В учет прогрева берется и межкомнатное пространство.

Виды теплых полов под ламинат, плитку, линолеум

Для каждого напольного покрытия подойдет свой тип теплого электрического пола. Давайте рассмотрим их особенности.

Под ламинат лучше всего укладывать пленочный инфракрасный. Такой вид теплого электрического пола позволит равномерно прогревать всю площадь покрытия. Пи этом не нужно будет заливать стяжку или штробить уже существующую.

Под плитку лучше всего использовать маты или проводной теплый пол. У них небольшая высота, что позволяет эффективно работать при слое клея 15 мм и больше. Если вы только заливаете стяжку, можно укладывать кабельный теплый пол. Слой плиточного клея в таком случае у вас будет небольшим, а эффективность обогрева – высокой.

Что касается линолеума – тут подойдет любой вариант. Все зависит от того, какую сумму вы готовы потратить на монтаж. Если стяжка уже положена и выровнена – есть смысл установить пленочные инфракрасные теплые полы. Если нет – выбирайте любой из вариантов в зависимости от толщины стяжки, формы помещения и т.д.

Кабельные маты

Самый простой в монтаже тип теплого электрического пола. Укладывается только в стяжку или плиточный клей. Представляет собой пластиковую сетку, к которой прикреплен токопроводящий кабель. В большинстве случаев кабельные маты одножильные, но можно встретить и двужильные.

Электрические нагревательные маты изготавливают из тонкого кабеля и подложки толщиной не более 10 мм. Расстояние между кабелями не превышает 12 см. За счет этого их можно укладывать под клей для плитки. Существуют варианты с самоклеящейся подложкой.

Ширина мата обычно 0,5-0,6 метра. Длина варьируется от 1,5 до 30 метров. длинные маты можно обрезать по необходимости, а отдельные части подключать между собой последовательно. Отдельные участки можно соединить с помощью:

• Переходников;
• Разъемных соединений;
• Пайки;
• Скручивания жил.

Укладка кабельного мата теплого электического пола.

Сфера применения

Выгоднее всего укладывать маты в слой плиточного клея

Обогревательные системы Teploluxe отличаются качеством, долговечностью и длительным эксплуатационным периодом. Изделия можно применять в нескольких местах:

• под покрытие из керамической плитки – на специальный клеевой состав;
• во влажных комнатах – экранированная двухжильная оплетка защищает провода от повреждений;
• в небольших и холодных помещениях;
• в регионах с перебоями газового снабжения или при его отсутствии;
• в квартирах и частном секторе как основную или дополнительную систему обогрева;
• в период межсезонья, когда выключено основное отопление, но в помещении еще прохладно.

Подключение электрического теплого пола

Электрический пол бывает нескольких разновидностей. У каждого есть свои особенности подключения.

Кабельный

Перед тем как начать подключение кабельного пола, сначала необходимо выровнять поверхность. После этого вдоль стены прокладывают демпферную ленту, далее устанавливают теплоизоляцию. Если снизу было отапливаемое помещение, то кабель можно уложить и на старую поверхность, не используя подкладку. Для подключения к термостату в первую очередь к нему протягивают все провода, а затем укладывают кабель.

Чтобы кабель не сдвигался и был зафиксирован в необходимом положении, на полу размещают стандартную монтажную ленту, а потом уже прокладывают нагревательные элементы. Кабель укладывать можно по любой схеме, но помните, что его участки не должны соприкасаться и пересекаться. Наиболее популярный и удобный способ — это «змейка». Производится кабель, уже уложенный «змейкой» и закрепленный на сетке. Приобрести его можно в рулонах.

Разложив кабель равномерно по полу, его необходимо затем прикрепить. Помните, что края теплого пола не должны доходить примерно 10 см до мебели и стен. Затем на расстоянии около 40–50 см от витка нагревательного элемента уложите термодатчик, который расположен в трубке. Это и есть весь процесс укладки кабеля и датчика.

Обязательно при помощи тестера проверьте, каково сопротивление самого нагревательного элемента. После того как вы удостоверитесь, что оно совпадает с паспортными данными, заливайте всё стяжкой и подождите, пока она полностью застынет. После этого проведите подключение проводов к терморегулятору и проверьте, исправна ли система. Но подключать электрический пол сразу не рекомендуется, так как могут появиться трещины, из-за чего показатель прочности очень уменьшится.

Видео

Теплолюкс

Для отдельных контуров отопления в разных комнатах можно установить один регулятор тепла. Он будет регулировать температуру в двух помещениях, для этого применяют двухзонные терморегуляторы. Программируемые модели с дистанционным управлением способны контролировать и управлять параметрами сразу в четырех контурах.

Когда не требуется поддерживать высокие температуры, для экономии электроэнергии прокладывают один греющий кабель с терморегулятором на две комнаты. Выбирая регулятор тепла, надо рассматривать все его технические возможности.
