Как соединять провода с помощью клемнников: самозажимные и винтовые клеммы

Лучшие производители

Топ качественных изделий компании «Legrand»

Отличная компания, которая ставит качество на первое место. Главным элементом соединения является латунь, которая сверху покрывается тонким слоем никеля. Благодаря такому решению обеспечивается плотный контакт между проводами. Изоляция выполнена из полипропилена, что позволяет выдерживать температуры до 100 градусов по Цельсию. Максимальная величина сечения, с которым может функционировать их продукция – 25 мм2. Также положительным моментом является то, что клеммы можно использовать при напряжении в 380 В и при токовой нагрузке в 100 А.

Legrand Клеммная колодка синяя 21х1.5-16мм2

Отличный вариант, который подойдет для соединения большинства типов проводов. Гарантирует человеку плотное соединение и надежность на весь период эксплуатации. Продается во всех специализированных магазинах.

Средняя цена – 470 рублей.

Legrand Клеммная колодка синяя 21х1.5-16мм2

Достоинства:

  • Качественное соединение;
  • Надежность;
  • Долговечность.

Недостатки:

Legrand синий 1х6-25+12х1.5-16мм2

Хорошая колодка, предназначенная для плотной коммутации жил. Подойдет для эксплуатации в домашних условиях. Корпус изготовлен из качественного пластика, который не портится со временем и выдерживает большие нагрузки.

Средняя цена – 450 рублей.

подклеммник Legrand синий 1х6-25+12х1.5-16мм2

Достоинства:

  • Плотность соединения;
  • Качественный корпус;
  • Стоимость.

Недостатки:

Клеммник универсальный 8×1,5-16 мм2, 75 мм

Хорошая модель, которая подойдет для установки во многих домах и предприятиях, гарантирует плотное соединение на весь период. Может фиксировать практически любые провода.

подклеммник Клеммник универсальный 8×1,5-16 мм2, 75 мм

Достоинства:

  • Хорошая сборка;
  • Плотное соединение;
  • Долговечность.

Недостатки:

Рейтинг лучших клемм компании «Wago»

Продукты этой компании одни из востребованных на 2021 год. Это стало возможным благодаря плотному соединению контактов в любых обстоятельствах. Кроме того, соединение может провести даже неопытный пользователь, достаточно посмотреть инструкцию и все.

Изделия выпускаются в двух вариациях: одноразовые и многоразовые, какую выбрать каждый пользователь решает самостоятельно. Максимальная токовая нагрузка составляет 32 А, но в некоторых вариантах величина не поднимается выше 25 А, это также стоит учитывать.

Компания выпускает продукцию, которая предназначена для соединения одножильных элементов с многожильными, что является большим преимуществом. При этом их стоимость мало чем отличается от стандартных моделей.

WAGO на 4 провода с контактной пастой

Отличный продукт, который выполнен в классическом стиле и способен обеспечить надежное крепление практически любого элемента. Корпус изготовлен из прочного пластика.

Средняя цена – 15 рублей за штуку.

подклеммник WAGO на 4 провода с контактной пастой

Достоинства:

  • Низкая цена;
  • Хорошее качество;
  • Плотная фиксация.

Недостатки:

WAGO 3х(0.08-4.0)

Модель предназначена для проведения быстрого монтажа. Таким клеммником можно фиксировать практически любые провода, что является большим преимуществом.

подклеммник WAGO 3х(0.08-4.0)

Достоинства:

  • Скоростной монтаж;
  • Доступная стоимость;
  • Качественный корпус.

Недостатки:

WAGO 2 221-412

Популярное изделие, которое пользуется спросом у электриков. Корпус изготовлен из прочного материала, который отличается сроком службы.

подклеммник WAGO 2 221-412

Достоинства:

  • Цена;
  • Надежность;
  • Универсальное применение.

Недостатки:

Рейтинг качественных моделей компании «STEKKER»

Изделия этой компании подойдут для установки дома или на фабрике. Фирма выпускает безвинтовые клеммы, которые обеспечат человека качеством и надежностью. С помощью этого элемента возможно крепление кабелей каждого типа. Некоторые модели изготавливаются наполовину открытыми, в то время как другие выпускаются в закрытой оболочке.

STEKKER LD294-4002

Модель подойдет для фиксации одножильных и многожильных проводников. Корпус изготовлен из качественного пластика, который не портится от длительного использования. Крепление происходит быстро и качественно.

Стоимость – 30 рублей.

подклеммник STEKKER LD294-4002

Достоинства:

  • Долговечность;
  • Устойчивость к огню;
  • Максимальный ток – 16 А;
  • Цена.

Недостатки:

STEKKER LD294-4003

Этот вариант предназначен для фиксации большего количества элементов. При этом гарантирует плотность крепления и безотказную работу на протяжении десятка лет.

Средняя цена – 40 рублей.

подклеммник STEKKER LD294-4003

Достоинства:

  • Высокий срок эксплуатации;
  • Надежность;
  • Качественное исполнение.

Недостатки:

Что такое клеммные колодки, их назначение, достоинства и недостатки

Клеммная колодка или клеммник — это изделие, предназначенное для соединения проводов. Состоит из корпуса, который сделан из диэлектрического материала и контактных пластин. Диэлектрический материал — обычно пластик, но есть клеммные колодки из керамики. В быту керамические изделия используются мало, так как они дороги и хрупки.

Несколько видов клеммных колодок для соединения проводов

Клеммные колодки — простой и надежный способ соединения проводов. С их помощью без проблем можно соединять провода разных диаметров, что другими способами проблематично. Оптимально также соединение моножилы и многопроволочных проводников. Существуют клеммы для соединения медных и алюминиевых проводов, что неоспоримо является плюсом.

Один из положительных моментов: некоторые виды клеммных колодок позволяют оценивать состояние контакта. Корпус сделаны из прозрачной пластмассы или имеются прозрачные вставки. Еще один плюс — соединение можно обновить. Ведь для обеспечения контакта нужен небольшой участок оголенного проводника — не более сантиметра. Это позволяет даже при небольшом запасе длины проводов обновлять соединение несколько раз.

Несколько видов клеммных зажимов (колодок) для соединения проводов

При помощи клеммных колодок удобно делать параллельное подключение, просто соединить два провода или собрать несколько штук в один пучок. В общем, клеммные колодки один из лучших и простых способов соединения электрических проводов. Причем, как силовых (для сети 220 В или 380 В), так и для малоточных (телефон, компьютерные сети и т.д.).

Виды клеммников под DIN-рейку

По принципу фиксации провода зажимы в клеммных колодках на дин рейку бывают винтовыми и пружинными. В первом случае токоведущая жила удерживается с помощью болтика. При монтаже его затягивают обыкновенной отвёрткой. Во втором – провод удерживается пружиной. Такое соединение так же требует осмотра и контроля, но не нуждается в протяжке.

Важно! Со временем крепления ослабляются. Поэтому несколько раз в год необходимо проверять их надёжность. При необходимости – затягивать

В противном случае из-за плохого контакта возникает риск пожара

При необходимости – затягивать. В противном случае из-за плохого контакта возникает риск пожара.

Наиболее распространена проходная клеммная колодка. Провода в ней подключаются параллельно. Выделяют 2 дополнительных вида таких клеммников: двухуровневый и трёхуровневый. Они имеют схожее строение и отличаются только количеством рядов (полок) для подключения. С точки зрения количества монтажных отверстий, клеммник может быть одно,- или двухпроводной.  Модели на 3 или 4 линии также встречаются, но гораздо реже.

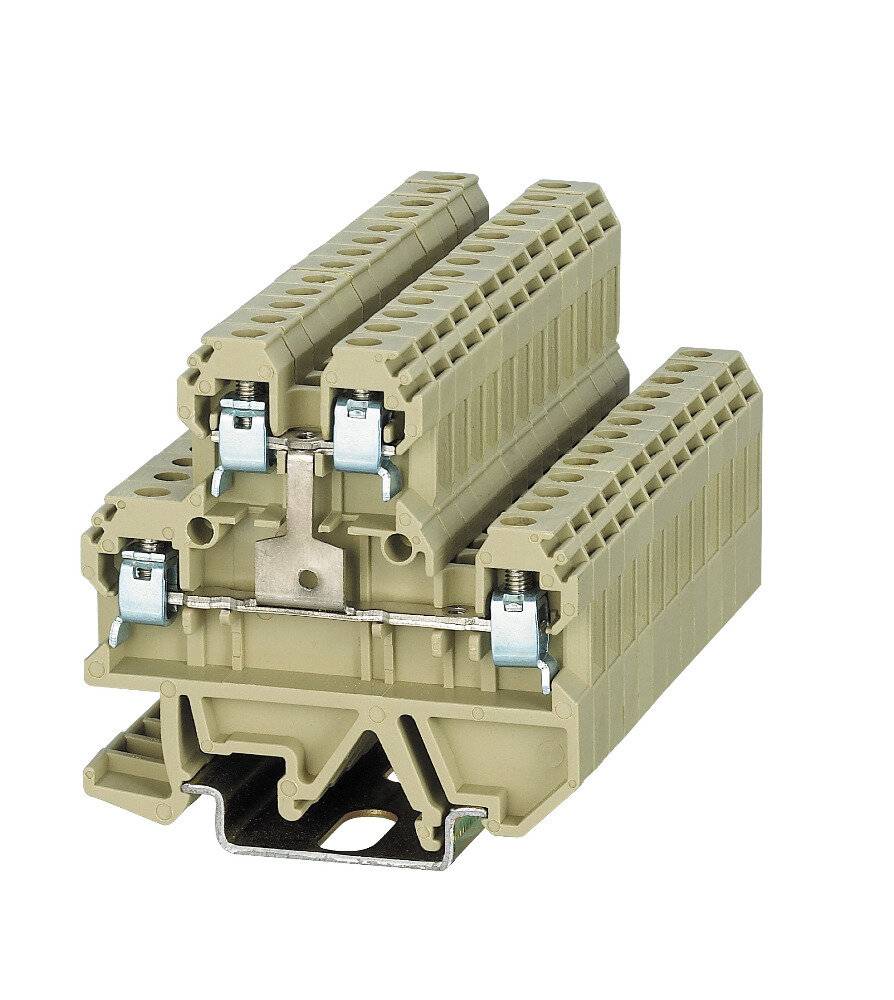

Двухуровневый клеммник

Как правильно использовать клеммники Ваго

Главное правило работы с клеммниками от WAGO подразумевает использование одной клеммы для одного контакта. В первую очередь провода подвергаются чистке от изоляции на 1-1,2 см. После этого их вставляют в соединитель до упора. Если на соединителе имеется зажим с рычагом, то до вставки его предварительно открывают. Когда же провод будет вставлен, рычаг опускают вниз с усилием и прижимают жилку клеммника.

Важно следить за тем, чтобы оголенные участки провода не выходили за пределы приспособления. В противном случае контакт будет нарушен, как и безопасность соединения

Важно! Если что-то пошло не так, не следует использовать зажим второй раз, даже если он с виду выглядит нормальным и работоспособным. То же самое касается и их замены, которая производится время от времени


Клещи для некоторых клеммников

Таким образом, винтовые клеммники для соединения проводов от WAGO — одно из лучших решений на рынке зажимов. Они в разы безопаснее скручивания, редко требуют каких-либо дополнительных инструментов для работы, кроме отдельных видов, когда могут понадобиться клеммные клещи.

Вам это будет интересно Мощность розетки 220 в

Как выбрать клеммник

Не нужно отдавать предпочтение самым дешёвым производителям. Разработчики электротоваров средней и высокой ценовых категорий следят за своей репутацией, соответственно, за качеством продукции

Из технических параметров колодки важно заострить внимание на следующих:

  1. максимальное рабочее напряжение;
  2. длительный максимальный ток;
  3. сечение подключаемого провода (мм квадратные);
  4. количество зажимов;
  5. рабочая температура и условия окружающей среды;
  6. назначение (токоведущие, заземляющие).

Клеммные колодки для заземления

В отдельную группу относятся клеммные колодки заземления. Их можно отличить по характерному жёлто-зелёному цвету корпуса и металлическим защёлкам для крепления на DIN-рейку. В таких клеммниках прижимные механизмы (те, что удерживают провод) электрически соединены с DIN-рейкой и токопроводящим корпусом щитка. Данная модификация используется исключительно при монтаже защитного заземления.

Клеммная колодка для заземления

Виды клеммников

Из чего состоит обычный клеммник? Если вы думаете, что для его комплектации достаточно самых простых проходных клемм, то вы глубоко заблуждаетесь.

На сегодняшний день массовое распространение получили два вида клеммников:

винтовые

пружинные

В статье будут подробно рассмотрены именно те, что под винт. Они более универсальные и ими можно зажимать что угодно – одножильные и многожильные провода, провода запрессованные под наконечник.

В своем обозначении они имеют две цифры.

первая цифра указывает на максимально возможное сечение проводника для подключения

вторая — ширину колодки в миллиметрах

Один стандартный din модуль в щите занимает 17,5мм. На него как раз вмещается один автомат. В то же время на этот самый модуль спокойно влезет три клеммы МА 2,5/5 или другие подобные модели.

Ток на который рассчитана клемма прописывается на корпусе.

Даже привычные всем проходные клеммы могут быть различных видов:

во-первых, под провода разного сечения 2,5-4-6-10мм2 и т.д.

Попадаются силовые модели вплоть до 240-270мм2.

с рубильником (ножевым размыкателем)

Легким движением отвертки цепь можно разомкнуть без откручивания винтовых зажимов.

Это бывает удобно, когда в процессе эксплуатации требуется изменение электрической схемы с отключением каких-либо цепей. Либо вам оперативно нужно найти поврежденный кабель.

Откидываете поочередно все цепи и вызваниваете провода.

с диодами

с предохранителями

Применяются для защиты слаботочных сетей линий управления, контроля и измерений с малыми токами.

двухрядными

двух, трех, четырехпроводными

Однако есть здесь один существенный минус. Большинство таких изделий имеют довольно приличную высоту. И если вы задумали с ее помощью сэкономить место у себя в щитке, то аккуратно спрятать ее под пластиковую крышку не получится.

Она будет выпирать почти на уровне с автоматом. С этим придется мириться. Либо искать варианты подороже.

токовыми

Токовые клеммы внутри имеют специальный элемент, с помощью которого, не отсоединяя провода также можно сделать разрыв цепи.

Некоторые модели снабжены тестовыми разъемами, в которые втыкаются стандартные штекеры от приборов.

Таким образом, опять же не откручивая жилы, можно проводить все необходимые измерения и испытания. А еще через них легко закорачивать токовые цепи для оперативной замены амперметра или счетчика, не выводя при этом линию отходящего фидера в ремонт.

В советское время монтажники для этого использовали обыкновенные крокодильчики. Зацепляешься ими за оголенные части и вперед.

Однако такой контакт мог отцепиться самопроизвольно в самый неподходящий момент. Сейчас все более продумано, аккуратнее и безопаснее.

Одно перечисление всех вариаций и видов клеммников может занять не одну страницу. Поэтому более подробно остановимся на самых важных моментах, самых ходовых моделей, с которыми наиболее часто приходится иметь дело электрику в своей ежедневной работе.

Что собой представляют клеммники Wago

Клеммы Wago – плоско-пружинный зажим. Провод легко входит в устройство и располагается в гнезде довольно свободно. Для зажима нужно повернуть вверх рычажок. При этом контактная пластинка накладывается на жилу, обеспечивая по всей площади соприкосновения низкое сопротивление.

Зажим плотный, но не сильный. Пластинка удерживает токоведущую жилу, но не повреждает ее. В таком состоянии контакт поддерживает пружина. Изготавливается она из высокопрочной хромоникелевой стали и довольно долго сохраняет упругость.

Токоведущие пластинки выполняются из электролитной пружинной меди. Поверхность ее покрывают сплавом олова и свинца, который защищает материал пластинки, в качестве диэлектрических прокладок применяется полиамид. Такой пластик слабо поддерживает горение и склонен к самозатуханию: расплавляясь, он понижает температуру и заливает собой сгоревший элемент.

Полиамид не подвержен коррозии и не боится влаги. Поэтому быстрозажимный клеммник с такими прокладками используется даже при морозах до -35°С. Верхняя температура, при которой зажимы начинают деформироваться, составляет +200°С, но не во всех моделях.

Пользуетесь клеммами Wago для соединения проводов?

Нет
22.03%

Да
64.41%

Когда как
13.56%

Проголосовало: 59

Технические характеристики

Качества коннектора зависит от ее назначения и вида. К общим характеристикам всех изделий Wago относят следующие показатели:

  • допустимый рабочий ток – от 6 до 323 А;
  • допустимое напряжение – от 100 до 1000 В;
  • возможное сечение жил – от 0,08 до 95 кв. мм.

Плюсы и минусы Wago

Простота соединения
Безопасность
Возможность стыковать провода из разных материалов и разного сечения
Надежность
Компактность
Возможность многоразового использования
Широкий ассортимент

К зажимам должен быть свободный доступ
Высокая стоимость
Много поделок

Как отличить от подделки

Клеммники Wago очень популярны, что породило другую проблему: большое количество подделок. Отличить их от оригинала можно, но для этого придется потратить время.

  • На устройстве должна присутствовать маркировка компании – Wago. Это не гарантирует оригинальность, но зато такой вариант уже является уголовно наказуемым. Так сильно рискуют немногие.
  • На каждой из частей клеммы есть номер. Он соответствует штампу на клеммнике. Например, если в упаковке 50 штук, номера их идут от 1 до 50, если 100 – от 1 до 100.
  • Отсутствует логотип РосТеста. Если таковой есть, это китайская подделка.
  • В моделях с пастой последняя не имеет посторонних запахов и не вытекает.
  • У прозрачных клемм от Ваго могут быть следующие цвета: желтый – на 2 жилы, оранжевый – на 4, фиолетовый – на 6 проводников и серый – на 8 жил. Компания выпускает модели и других оттенков, но на российский рынок они не поставляются.
  • Если можно при покупке разобрать клемму, то нужно проверить пружину. В оригинале она сгибается с усилием и пытается вернуться обратно. Если пружина слишком мягкая – это подделка.
  • На торцевой части указано питаемое напряжение и номинальная величина тока.

Клеммники Ваго упаковываются только в фирменную коробку.

Применение многожильных проводов

Как я уже говорил в статьях, многожильные гибкие провода подключаются через клеммы Wago 222 с рычагом. Однако, гибкие провода можно подключать и через одноразовые 773. Для этого необходимо использовать наконечники:

Гибкий провод с наконечниками. Два наконечника справа не обжаты

Наконечники обжимаются с помощью специального инструмента, пассатижами тут не обойтись:

Наконечники на провода. Обжимка в действии

После этого можно гибкие провода использовать наравне с жесткими, используя один тип зажима Wago. Например, как на этом фото:

Гибкий провод в одноразвый Wago 773 через наконечники

Ещё бонусом – инструмент и наконечники.

Клещи обжимные, в народе – обжимка наконечников

Кому не нравится ИЕК , можно использовать фирменную, от Wago

Наконечники продаются разные

Цвета у них разные, для удобства. У разных производителей могут отличаться.

И храниться они могут вот в таком кейсе

Тестируем сопротивление соединений

Тест проводился с помощью прибора Микромиллиомметр ИКС-1А. Он предназначен для определения сопротивления электрическому току болтовых и клеммных соединителей.

Для каждого соединителя были взяты кусочки провода сечением 2.5 мм2 длиной по 3.5 см каждый. После этого прибор подключили к двум концам проводника и пропустили через него ток 1.2 А. Вот какие показания получились:

  1. Винтовой клеммник — 40 мкОм.
  2. СИЗ — 68 мкОМ.
  3. Скрутка — 302 мкОм.
  4. Плоскопружинный зажим Wago — 458 мкОм.
  5. Строительно-монтажная клемма КБМ — 654 мкОм.

В испытаниях лучше всего показал себя винтовой клеммник. Скрутка же, как ни странно, превзошла Wago и КБМ. Однако одного лишь показателя сопротивления недостаточно для того, чтобы решить, какой тип соединения лучше для проводки. Ведь многое зависит именно от площади контакта, а с течением времени место соединения может засориться пылью и грязью, что ухудшит контакт. Рассмотрим подробнее каждый тип в отдельности.

Обзор производителей и стоимость

клемма WAGO

В настоящее время, торговые предприятия представляют обширный ассортимент клемм, которые отличаются по ценовой категории и материальной базе.

Наиболее популярны следующие фирмы-производители:

  1. WAGO. На торговом рынке наиболее популярные, так как отличаются надежностью и хорошим качеством. Долгий период эксплуатации. Отличается высокой стоимостью. В процессе изготовления применяется качественный материал.
  2. ABB. Широкий ценовой диапазон, который зависит от качества необходимой детали.

Клеммы имеют широкий ценовой спектр, который устанавливает фирма-производитель.

Например, фирмы WAGO и ABB в своем ассортименте имеют следующие варианты:

  1. WAGO1+1 (для одножильного или многожильного проводника). Стоимость 12рублей.
  2. WAGO 2 (одножильного или многожильного проводника). Стоимость 15 рублей.
  3. WAGO 5 (предназначен для одножильного или многожильного проводника). Стоимость 30 рублей.
  4. Клеммная колодка фирмы ABB 10/10 R Стоимость 126 рублей.
  5. Клеммная колодка фирмы ABB 10/10 R Стоимость 115 рублей.
  6. Клеммная колодка Navigator. Стоимость 134 рубля.

Прежде, чем выбрать клеммы, стоит обратить внимание на вид монтажных работ и качество изготовление. Это поможет избежать дефектов в процессе передачи электрической энергии по проводникам, что является гарантом длительного срока эксплуатации компонента

LEGRAND

Винтовые коммутаторы этого производителя – самый популярный товар в этой категории. Латунные изделия покрыты никелем и могут надежно противостоять мощным перепадам температуры. Такие клеммы отличаются высокой прочностью и широким размерным рядом.

Чтобы при монтаже и эксплуатации было удобно различать провода, клеммы выполнены в разных цветовых вариантах

WAGO

Продукция французской фирмы гарантирует прочное соединение проводки разного вида и сечения. Устройства отлично сопротивляются возможной вибрации и растяжению и устанавливаются без спец инструментов. Основной материал французских клеммников – облуженная медь, дающая хороший контакт с низким сопротивлением. Некоторые модели заполнены антикоррозионным гелем.

Ассортимент продукции WAGO позволяет подобрать изделие под любую задачу

WIEDMULLER

Еще один европейский бренд предлагает полторы сотни моделей клемм. Основу ассортимента составляют винтовые соединения, выполненные по технологии DIN.

Клеммы WIEDMULLER

PHOENIX CONTACT

Немецкий производитель отличается отличным качеством продукции. Он предлагает более 200 видов различных коммутаторов для разных типов соединений. Среди представленных моделей есть устойчивые к повышенной влажности и взрывоопасности.

Клеммники PHOENIX CONTACT отличаются повышенной прочностью

Технология оконцевания

Самостоятельно оконцевать провод либо кабель специальным инструментом не представит сложностей. Нужно всего лишь взять подходящий наконечник, надеть до упора на жилу и обжать прессом. Согласно правилам ГОСТ оконцевание нужно производить не меньше, чем в двух местах, чтобы был надежный контакт и минимальное переходное сопротивление

Помимо этого следует отметить важное требование — для обжима алюминиевого проводника нужно дополнительно использовать кварце-вазелиновую смазку, которая предотвращает образование оксидной пленки, ухудшающей контакт. В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты

К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото

В домашних условиях не всегда разумно покупать дорогостоящий инструмент для опрессовки, поэтому существуют и альтернативные варианты. К примеру, существует специальный инструмент для снятия изоляции с проводов и кабелей – стриппер, конструкция которого может включать в себя пресс, как показано на фото.

Также можно обойтись без так называемых щипцов — вручную расплющить втулку молотком либо плоскогубцами, но в этом случае гарантия хорошего контакта отсутствует, поэтому лучше все же растратиться хотя бы на стриппер для надежного оконцевания жил. О том, как пользоваться стриппером, мы рассказывали в отдельной статье.

Обращаем Ваше внимание на то, что если Вы решили оконцевать одножильный проводник с помощью клещей, необходимо правильно подобрать обжимную матрицу. При неправильном подборе существует большая вероятность перекусить жилу!

Помимо этого существуют специальные наконечники под пайку

В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

Помимо этого существуют специальные наконечники под пайку. В этом случае оконцевание жил провода либо силового кабеля происходит в два этапа:

  1. Жила, зачищенная до металлического блеска и обработанная нейтральным припоем, до упора вставляется в наконечник.
  2. Через специальное отверстие заливается припой.

Видео инструкция по использованию пресса

Разновидности наконечников по конструкции

В зависимости от конструкции вывода, подключаемого электроприбора, подбирается форма наконечника. Она бывает нескольких видов.

Фото Наименование
Кольцевая
Вилочная
Силовая
Трубчатая или втулочная
Со штифтом
Розетка для быстрого соединения проводов

Наконечниками можно подключать один или два провода, для второго случая производятся специальные детали. Фиксация осуществляется за счет обжима или болта, встроенного внутрь хвостовика. Первый вариант наиболее применим в быту и на производстве, предназначен для гибких проводов из множества жил. Второй подходит для жестких кабелей.

Краткий обзор производителей клеммников для жил кабелей

Производителей клеммников, представленных на российских рынках не так уж и много. Если говорить о сегменте самозажимных изделий для распределительных коробок, то здесь главный представитель – фирма «Wago». Основным поставщиком винтовых клемм является «Legrand», а наборные самозажимные изделия для электрощитов представляет «HAGER». Именно об их продукции сейчас и поговорим.

Винтовые клеммы «Legrand»

Материалом изготовления изделий этого бренда служит латунь, покрытая никелем. Это помогает обеспечить плотный контакт соединяемых жил. Изоляция из полипропилена выдерживает нагрев до 100°С. Диапазон зажимаемых сечений – до 25 мм². Изделия этого бренда рассчитаны на напряжение до 380 В и токовую нагрузку до 101 А.

Ассортимент винтовых клеммников «Легранд» – другие фирма не производит

Самозажимные клеммы «Wago»

Соединение проводов с помощью зажимов «Wago» на сегодняшний день является самым популярным

Это неудивительно, принимая во внимание плотность и простоту соединений. Ваги для соединения проводов могут быть двух видов – одноразовые (серия 773), либо многоразовыми (серия 222)

Максимальная токовая нагрузка для Wago773 составляет 25 А, а вот для 222 серии уже 32 А. Это следует учитывать при планировании электрической схемы квартиры или частного дома.

Интересна и серия Wago224. Это одножильные клеммники, которыми удобно соединять одножильный провод с многожильным, как часто бывает. Удобны при монтаже освещения или подсветки, производимой под потолком в труднодоступных местах.

«Wago» пользуются популярностью у домашних мастеров

«HAGER»: самозажимные клеммы для установки на DIN-рейку

Фирма «HAGER» представляет безвинтовые наборные клеммы, фиксирующие одно- и многожильные кабели. Они устанавливаются на DIN-рейку. Клеммы модели «KYA» наполовину открыты, серии «KYB» – полностью закрыты с обеих сторон.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
