Водяное отопление деревянного дома своими руками с одним и двумя этажами

Виды напольного отопления совместимого с деревянным основанием

Есть два вида греющих полов, которые отличаются источником тепла: водяные и электрические.

Они оба, способны создавать комфортные условия в доме, равномерно прогревая поверхность

Но важно обратить внимание на тот момент, что при эксплуатации электрические системы обойдутся дороже

Водяной пол

Водяная греющая напольная конструкция — сооружение из полипропиленовых или металлопластиковых трубных изделий, с движущимся по ним горячим теплоносителем (вода или антифриз). Устройство работает от центрального отопления или автономного котла.

Наиболее часто, гидрополы заливаются стяжкой из бетонного раствора, но это тяжёлая конструкция, и деревянные балки не всегда способны выдержать такую нагрузку. Поэтому, рекомендовано использовать сухую стяжку для тёплых полов в таких домах.

Электрический

Полы электрического типа напрямую зависят от наличия электроэнергии. Принцип функционирования системы — происходит нагревание проводников находящихся под нагрузкой.

Электрополы бывают:

  1. Кабельные, которые выпускаются в виде:
  2. обычного кабеля — он укладывается по поверхности пола;
  3. мат — провод закреплён на полотне с определённым шагом.

Монтаж кабеля может осуществляться как по сухой технологии, так и заливаться бетонным стяжечным слоем. Но если деревянные перекрытия слабые, то второй вариант не подходит, поэтому рекомендовано вообще отказаться от кабельной системы.

Если же перекрытия прочные, то заливка бетонного раствора делает конструкцию полностью пожаробезопасной, что важно для деревянных строений

  • Инфракрасные — тепло излучают в виде инфракрасных волн, делятся на:
  • плёночные — двухслойная плёнка с карбоновой пастой внутри;
  • стержневые — маты, на которых размещены карбоновые стержни.

Инфракрасные полы просты в укладке. Плёночные являются мобильными системами, их можно просто расстилать на поверхности, а стержневые возможно монтировать в слой плиточного клея.

Фольгированные маты — плёночный вид в сочетании с кабельным. Они обладают плюсами плёнки, и не имеют недостатков кабельных нагревателей.

Электрические полы работают бесшумно, равномерно прогревают поверхность, просты в управлении и имеют гарантированный длительный срок службы.

К недостаткам электрических видов можно отнести — большие расходы на электроэнергию. У кабельных систем ещё — наличие электромагнитного излучения, хотя его количество не значительное, и оно не способно нанести вред здоровью человека.

Варианты монтажа водяных систем отопления

Однотрубное отопление чаще применяют для частных домов малой площади, для больших площадей рекомендуем смотреть в сторону двухтрубных систем.

Как лучше всего проложить трубы и подключить радиаторы? Если у вас небольшой дом, буквально на 2-3 комнаты, можно немного сэкономить на материала и проложить однотрубную систему. Здесь теплоноситель последовательно проходит по всем радиаторам, доходит до последней батареи возвращается в котел по обратной трубе. При такой прокладке используется нижнее подключение батарей. Недостатком является недостаточный прогрев самых дальних комнат, так как отдача тепла в радиаторах приводит к уменьшению температуры теплоносителя.

Проблема с остыванием теплоносителя решается установкой циркуляционных насосов и перемычек/байпасов на каждый радиатор (схема «ленинградка» ).

Двухтрубные системы являются более совершенными. В них к самому дальнему радиатору прокладывается цельная труба, от которой делаются отводы к промежуточным радиаторам. Пройдя через радиаторы, теплоноситель отправляется в обратную трубу. Данная схема позволяет обеспечить равномерный нагрев всех помещений. а главным ее недостатком является повышенная сложность монтажа.

Если выбирать между однотрубной и двухтрубной системами, то мы рекомендуем остановиться на двухтрубном варианте. Он обеспечит равномерный обогрев комнат и позволит регулировать температуру посредством отсечения ненужных радиаторов.

Монтаж систем отопления

В целях экономии обустройство системы отопления может быть выполнено своими руками

При этом очень важно учесть все нормы, правила, соблюдать последовательность действий, а также технику пожарной безопасности

Устройство электросистемы

Монтаж системы для обогрева дома с помощью электричества считается доступным даже для тех, у кого нет практического опыта. Подключение конвекторов, подобранных по мощности согласно квадратуре помещения, происходит с помощью обычной розетки. Если устройств несколько – на каждое из них должны быть установлены отдельный автомат в электрическом щитке и индивидуальный заземленный источник питания.

Электрические котлы устанавливают в удобном для разводки труб месте дома, кроме того в комнатах крепят радиаторы из биметалла, алюминия или стали и производят монтаж труб с арматурой.

Желательно сделать систему циркуляции теплоносителя принудительной, установив дополнительно циркуляционный насос. Это позволит получить существенную экономию. На минимизацию расходов также может повлиять многотарифный счетчик.

К электрическим системам отопления относятся и «теплые полы». Их установка производится под поверхностью пола или в бетонной стяжке

Важно обеспечить хорошую теплоизоляцию основы под полом, которая не позволит рассеивать тепло

Газовое отопление

Такой вид отопления может быть осуществлен с помощью установки газового котла (используется в случае, если недалеко проходит газовая магистраль) или конвектора (целесообразен, если газ привозной). Наиболее экономичными считаются котлы с электронным розжигом.

Если система работает от централизованного котла, то теплоноситель будет циркулировать по трубам и радиаторам, которые обеспечивают тепло в помещении

При этом, кроме монтажа трубопровода, важно оборудовать котельную и провести туда качественную систему вентиляции

Если выбрана схема с конвекционным обогревом, то необходимо сделать монтаж труб по периметру дома, причем радиаторы должны врезаться в них параллельно, а не разрывая систему.

Конвекторы ставят в каждой комнате дома под окном, рядом располагают баллон с газом, а отведение продуктов сгорания обеспечивает коаксиальная труба.

Котлы твердо- и жидкотопливные

Такой обогрев применим чаще всего в зонах, где другие методы обогрева недоступны. Установка котла должна осуществляться в специально отведенном помещении или на цокольном этаже. Если планируется монтаж системы своими руками, то стоит учесть некоторые моменты:

Обязательная установка компенсационной системы.
Применение материала (радиаторов и труб) высокого качества.
Важность правильных соединений и стыковок элементов, недопущение протечки.
Сокращение количества стояков (установка разводки на всех этажах).

Важно: нельзя крепить обвязку котла с твердым топливом на деревянную стену!

Главное, при монтаже системы отопления в деревянном доме сделать все правильно: строго выполнять инструкции и придерживаться требований техники безопасности.

Виды отопительных котлов

Важным вопросом, от которого зависит как эффективность создаваемой системы отопления, так и уровень будущих эксплуатационных расходов, является выбор типа котла, применяемого для нагрева воды. Сегодня на рынке представлены различные варианты подобных устройств, в частности:

  • Газовые. Надежный и в большинстве случаев эффективный вариант отопительного оборудования. Он используется практически всегда в том случае, если существует возможность подключения дома к газоснабжению;
  • Электрические. Широко используемый вариант, главными достоинствами которого выступает возможность повсеместного применения, высокий уровень надежности и автоматизации устройства, а также простота управления и наличие множества режимов эксплуатации. Главный недостаток электрических котлов – недостаточный уровень КПД и относительно высокие расходы на обогрев;
  • Твердотопливные. Простое и эффективное оборудование с высоким КПД. Другими плюсами является низкая цена и доступность топлива, а также возможность использования различных его видов, например, дров, паллетов, угля, торфа и т.д. Главным недостаток – необходимость складирования энергоресурсов;
  • Дизельные. Используются там, где невозможно применить другие виды котлов или в качестве резервного варианта. При относительно высоком КПД требуют наличия и хранения запасов топлива, занимающего много места и требующего отдельной емкости, а также соблюдения повышенных требований пожарной безопасности.

В последнее время часто применяется водяное отопление пола в деревянном доме. Особенностью такого способа обогрева является расположение труб, выступающих в роли радиаторов, внутри конструкции пола. В большинстве случаев эта система используется в качестве дополнения к основной, обеспечивая высокий уровень комфорта пребывания в помещении.

Печное отопление

Используя классический вид отопления – печи, можно качественно обогревать свой дом. Они работают от электрической сети или на твердом топливе. Их называют теплогенераторами на принудительной тяге. Выглядеть он может в виде камина, выполняя кроме функции обогрева и декора приготовление шашлыка или других различных блюд на открытом огне.

Для установки печи надо подготовить свой отдельный от основного специальный фундамент. При деформации стен на него не должно быть никакого воздействия. Можно монтировать собственный отопительный керамический вид печи. Тонкие стенки надо укрепить металлическим каркасом для надежности.

Для любого вида печи надо при монтаже неукоснительно соблюдать меры безопасности. Рядом с топкой положить металлический лист на асбестовую основу. Для исключения возгорания, в случае попадания искры или тлеющего уголька. В местах соединения дымохода с деревянными конструкциями укладывать теплоизоляционный материал. Прогрев участков печи не должен быть выше 120 градусов по Цельсию.

Обычно выбирая форму печи, руководствуются не только характеристиками, но вкусом хозяина. Она может быть в классическом виде или в виде камина. Все зависит только от вкуса хозяина дома. Так как и много лет назад постройка печи была отдельной непростой специальностью, потому лучше не испытывать судьбу самостоятельно, а обратиться к специалистам. Небольшая ошибка может привести не только к пожару и потере дома, но и к не поправимым человеческим потерям.

Живя в деревянном доме, вы сохраняете свое здоровье. Стены дышат. Они не содержат химически вредных веществ. Не выделяют испарений. Летом дом держит прохладу круглые сутки. Зимой тепло, но если только правильно сделано отопление. Если вы не можете сами его сделать – обращайтесь к специалистам. Они помогут сделать ваш дом всегда теплым и уютным.

Вам также может понравиться.

Правила монтажа межкомнатных перегородок в деревянном доме Сейчас перегородки в деревянном доме используются практически…

Деревянный дом — это отличный вариант для тех, для кого прежде всего важны комфорт,…

Утепление деревянного дома изнутри сегодня вызывает двоякие чувства. С одной стороны, такой выбор…

Отопительная система деревянного дома выполняет важнейшую функцию – она обеспечивает температурный режим, оптимальный для проживания

При этом крайне важно добиться решения поставленной задачи при минимальном уровне затрат, тем более, что в современных условиях в холодное время года они порой достигают более половины или даже две трети общей величины эксплуатационных расходов. Одним из самых эффективных и наиболее широко используемых способов обогрева вполне заслуженно считается водяное отопление в деревянном доме

Особенности однотрубной системы отопления

Выбор одно- или двухтрубного отопления не зависит от этажности дома – подходят оба типа, но для зданий с 2-мя и более этажами обязательна установка циркуляционного насоса.

Наиболее эффективным считается обогрев с жидким теплоносителем (водой или антифризом), тогда как для маленьких одноэтажных домов, например, летних дач, можно рассмотреть и другие варианты.

Принцип работы и отличительные признаки

Отопительные радиаторы, согласно однотрубной схеме подключаются последовательно, то есть теплоноситель сначала попадает в один прибор, ближний к котлу, от него по трубопроводу – в другой и т.д. Закольцованный контур, который представляет собой сеть, подходит и для 2-этажного дома, так как он удобно располагается вдоль стен по периметру.

Простейшая схема однотрубного отопления для 2-этажного здания: от стояка подачи теплоноситель поступает в отопительные радиаторы, подключенные в последовательном порядке

Наличие запорной арматуры способно улучшить пользование системой. Например, кран Маевского предназначен для удаления воздушных «пробок», которые часто возникают во время простоя, то есть в летний период. Кроме него используют различные модели балансировочных вентилей, шаровых кранов, специальных регуляторов.

Принудительный способ циркуляции в однотрубной конструкции при временном отсутствии электричества можно заменить естественным, но для этого необходим монтаж мембранного бака и расположение горизонтальных труб под наклоном до 5º.

Оценка недостатков и преимуществ

Основным плюсом однотрубных сетей считают более легкое составление проекта и непосредственно сам монтаж. Минимум труб позволяет не ориентироваться на сложную планировку помещений, а просто прокладывать трубопровод строго по периметрам обоих этажей. Ценится и экономия на приобретении для единственной магистрали меньшего количества элементов – труб, кранов.

Одна труба занимает намного меньше места, чем две, поэтому ее можно замаскировать под напольным покрытием, незаметно проложить в дверных проемах, то есть произвести монтаж без нарушений интерьера.

Одним из главных недостатков однотрубной системы, актуальным для дома с 2 этажами, является быстрое остывание теплоносителя во время последовательного перемещения сквозь радиаторы (+)

К недостаткам можно отнести необходимость в покупке более мощного циркуляционного электронасоса, вследствие чего возрастает плата за электроэнергию. Регулировать уровень температуры в конструкции с последовательным подключением сложнее: при понижении интенсивности нагрева в ближайшем радиаторе автоматически произойдет понижение температуры во всей магистрали.

Отопительные котлы

Выбор источника тепла – это ключевой фактор, от которого будет зависеть дальнейший подбор элементов отопления и эффективность работы собранной системы. Самым дешевым топливом на сегодняшний день является газ, поэтому, если к участку подведена газовая магистраль, работающий на газе котел будет лучшим решением.

Наиболее экономичными показали себя конденсационные газовые котлы с электрическим розжигом, которые имеют пару особенностей:

  • При разогретом до слишком высокой температуры теплоносителе газ попросту не расходуется, что снижает его затраты примерно на 25%;
  • Тепло, отданное водяному пару, также расходуется для отопления, что позволяет сэкономить еще 10-12% энергоресурса.

Если же расставить в порядке снижения экономичности отопительное оборудование, работающее на других видах топлива, то получится перечень следующего вида:

  • Дровяные котлы;
  • Пеллетные котлы;
  • Угольные котлы;
  • Дизельные котлы;
  • Электрические отопительные устройства.

Подбирая источник тепла перед тем, как провести отопление в частном доме, нужно обратить внимание на ряд нюансов:

  1. Для газовых котлов можно использовать не только магистральный, но и баллонный газ. Правда, стоимость отопления в таком случае вырастает в несколько раз.
  2. Перед приобретением работающего на определенном виде топлива отопительном устройстве стоит хотя бы примерно изучить динамику роста цен на разные типы горючего, причем при изучении нужно привязывать цены топлива к географии.
  3. Угольные котлы для растопки используют дрова. Это нужно учитывать – во-первых, растопка и прогрев системы займут больше времени, а во-вторых, закупка дров потребует дополнительных затрат.
  4. Котлы на газе, дизельном топливе и электричестве функционируют бесперебойно в случае наличия топлива. Пеллетные котлы, имеющие систему автоматической подачи, могут работать неделю. Твердотопливные котлы необходимо протапливать и очищать не реже (а зачастую чаще) одного раза в день. Котел длительного горения может работать на одной закладке на несколько часов дольше, а самые дорогие и современные устройства без проблем работают на протяжении суток.
  5. В качестве топлива для дизельных котлов можно использовать отработку – это позволит уменьшить затраты на отопление в несколько раз. Недостаток такой экономии заключается в дефиците отработанного масла, которое очень трудно приобретать в достаточном количестве и на постоянной основе.

Электричество в таких устройствах требуется только для функционирования компрессора. Подобные схемы получаются достаточно выгодными – стоимость отопления в конечном итоге может на равных соперничать с экономией при использовании твердотопливных котлов и газа.

Конечно, за экономию приходится где-то платить – стоимость тепловых насосов очень высока, да и установка подобного оборудования обходится в круглую сумму. Достаточно привести простой пример: для монтажа геотермального насоса нужно пробурить скважину глубиной в несколько десятков метров, или же выкопать котлован, площадь которого будет в три раза больше площади отапливаемого здания.

Решение данной проблемы есть – можно использовать разновидность теплового насоса, в которой теплоносителем является находящийся за пределами дома воздух. Из него откачивается тепловая энергия, используемая в дальнейшем для обогрева здания. По сути, такая схема представляет собой работу обычного кондиционера, установленного в режим нагрева.

Как работает система отопления и некоторые ее особенности

Если вы ставите себе задачу создать отопление загородного дома своими руками, то необходимо иметь минимальное представление о том, что оно собой представляет и как работает. Обогрев помещения происходит благодаря движению горячей воды или другого теплоносителя по трубам и через радиаторы отопления.

О видах циркуляции

Существуют системы, в которых циркуляция осуществляется принудительно или естественно. В последнем случае она происходит благодаря законам природы, а в первом требуется дополнительный насос. Естественная циркуляция осуществляется чрезвычайно просто – нагретая вода поднимается, холодная опускается. В результате этого через батареи отопления движется вода, холодная уходит, горячая приходит, а после того, как остынет, тоже уходит, отдав  тепло на обогрев помещения.

Открытая система отопления с естественной циркуляцией

Если же вы собираетесь, например, выполнить отопление коттеджа своими руками  и использовать для этих целей принудительную циркуляцию, то в трубу обратки надо будет дополнительно включить циркуляционный насос. Именно в конце трубы, по которой вода возвращается в котел – и никуда в другое место.

Естественная циркуляция требует обязательного выполнения некоторых требований, а именно:

  • расположения расширительного бака выше всех остальных отопительных приборов;
  • размещения нижней точки обратки ниже отопительных приборов;
  • обеспечения большой разницы между нижней и верхней точкой системы;
  • использования труб разного сечения на прямой и обратной подаче воды, прямая должна быть большего сечения;
  • выполнения монтажа труб с уклоном, от расширительного бачка к батареям и от них к котлу.

Кроме того, она будет дешевле из-за отсутствия необходимости применять более дорогое оборудование, рассчитанное на воздействие повышенного давления, существующего при принудительной циркуляции, а также отсутствия предохранительных клапанов.

Составные части открытой системы отопления

О типах систем

Надо отметить, что могут быть созданы открытая и закрытая система. У открытой происходит непосредственный контакт теплоносителя с атмосферой, тогда как у закрытой такое невозможно. Сделано это для исключения попадания кислорода из атмосферы в теплоноситель, что должно обеспечить больший срок эксплуатации труб и радиаторов.

Здесь надо сразу сделать уточнение – открытая система с естественной циркуляцией наиболее простая и безопасная. И для создания автономного отопления частных домов своими руками, особенно если это делается в первый раз, это может оказаться лучшим выбором. В дальнейшем она может превратиться в закрытую систему с принудительной циркуляцией, для чего необходимо будет поменять расширительный бачок и установить дополнительно циркуляционный насос.

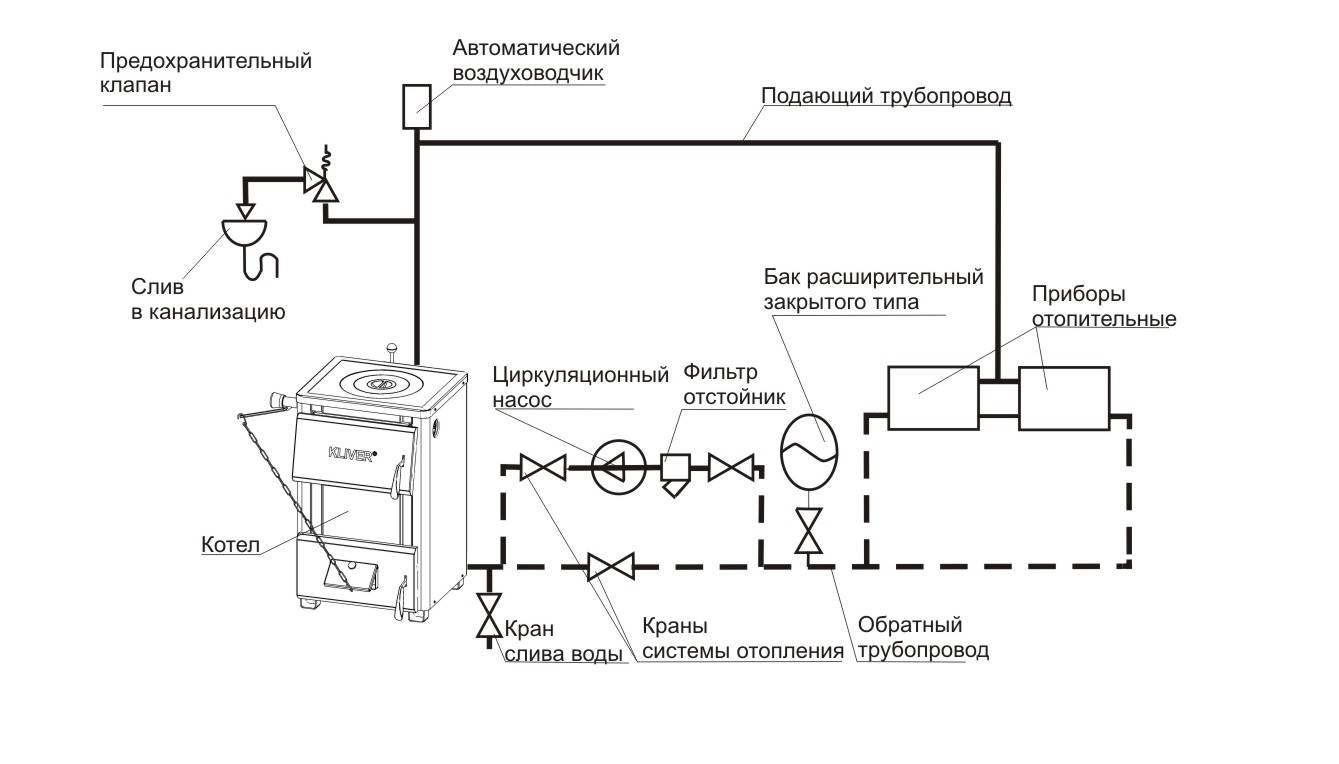

Схема закрытой системы отопления

О видах монтажа

Схема однотрубной и двухтрубной систем отопления

Следующий выбор, который придется делать, рассматривая, например, возможность создания отопления деревянного дома своими руками – какой монтаж применять. Можно использовать однотрубную и двухтрубную схему монтажа. В первом варианте вода поочередно проходит через каждый радиатор, отдавая по пути часть тепла. Во втором – к каждой батарее вода подводится и отводится отдельно, независимо от других радиаторов.

Однотрубная система более простая и дешевая, как по используемым материалам, так и по затратам на монтаж. Зато двухтрубная считается более универсальной, подходящей для любых условий  и отличающейся высокой эффективностью обогрева.

О выборе котла отопления

Это один из определяющих этапов создания автономного отопления. Для него котел должен быть рассчитан на местные, дешевые виды топлива, или как минимум на доступные. В противном случае затраты на обогрев будут чрезвычайно высоки. Выбирая котел, надо учитывать также размеры обогреваемой площади, высоту помещений, материал, из которого построен дом, и его географическое положение.

https://youtube.com/watch?v=vE2kiAUHod8

Водяное отопление используется для обогрева любых домов, например, можно сделать отопление каркасного дома своими руками, вопрос только в том, что элементы такой системы должны быть рассчитаны под конкретные условия, только тогда она позволит получить от нее максимальную тепловую отдачу.

Так же полезно будет изучить — автономное отопление частного дома

Какая информация нужна мастерам?

До того как начнутся монтажные работы, следует обговорить со специалистами все нюансы, показать свое видение отопительной системы.

Мастерам необходимо предоставить:

  • полную информацию о материалах, из которых выполнена кровля здания, перекрытия стен, оконные конструкции;
  • план одноэтажного дома;
  • чертежи, где отмечены места сантехнических узлов.

На срок эксплуатации системы теплоснабжения влияет не только качество инженерного проектирования и умелый монтаж, но и выбранные материалы, установленное котельное оборудование, а также рациональное использование отопительных элементов.

Как заполнить трубопроводы отопления

Мы решили осветить данный вопрос, поскольку заливка закрытой системы должна производиться по определенному алгоритму, чтобы не осталось воздушных пробок:

  1. Вначале все отопительные приборы должны быть отсечены от магистралей с помощью кранов. Остальную арматуру полностью откройте и включите подпитку из водопровода. Наполняйте трубы медленно, чтобы воздух успевал уходить через клапан на группе безопасности.
  2. Когда давление достигнет 1 Бар (следите за манометром), остановите наполнение и включите на несколько минут циркуляционный насос, дабы выдавить остатки воздуха.
  3. Оставьте помощника поддерживать давление на уровне 1 Бар, а сами поочередно открывайте радиаторные вентили и спускайте воздух кранами Маевского.
  4. По окончании запустите котел и насос, прогрейте теплоноситель и стравите воздух из батарей еще раз.

Убедившись, что все трубопроводы и отопительные приборы полностью прогрелись, поднимите давление в сети до 1,5—2 Бар при температуре на котле 80 °С.
