Какой высоты должен быть дымоход над кровлей и коньком

Что такое конек?

Коньком называется верхнее ребро конструкции кровли. Этот элемент соединяет между собой скаты крыши, плоскости которых сходятся на нем в одной линии. Так как конек является верхней точкой кровли, то высота крыши определяется по его расположению.

ОБРАТИТЕ ВНИМАНИЕ!

Данный элемент выполняет функции защиты и вентиляции. Он закрывает стыки скатов, предотвращая попадание влаги и грязи во внутреннее пространство кровельного пирога. При этом через конек выходят циркулирующие воздушные массы.

Определение высоты крыши важно не только для целей обеспечения ветро- и снегоустойчивости. Большинство кровельных материалов имеют четкие диапазоны возможных углов скатов для своей установки. При монтаже тяжелых материалов нужно минимизировать нагрузку на единицу площади основания крыши, для этого угол ската (соответственно, и высота конька) увеличивается

При монтаже тяжелых материалов нужно минимизировать нагрузку на единицу площади основания крыши, для этого угол ската (соответственно, и высота конька) увеличивается.

Конек кровли

Если в доме планируется обустройство чердачного помещения, то диапазон возможных углов ската ограничивается требованиями к возможностям технического обслуживания помещения и к его противопожарной безопасности. Для жилых чердаков добавляются требования удобства перемещения по помещению, зависящие от роста жильцов.

Устройство вентиляционной шахты

Строение, как правило, похоже на ствол цилиндрической формы. Он расположен строго по вертикали и содержит три части:

  • одна большая – порядка 300х600 мм;
  • две маленькие – порядка 150 мм.

Именно большая часть и есть ствол, который пересекает все этажи строения, начиная от подвала до чердака. Конструкция может быть и нестандартной. Увеличенные размеры обязательно учитываются при подборе вентиляторов.

Через специальные окошки, находящиеся в таких помещениях как кухня или санузел загрязненный воздух попадает в не очень большие каналы и, поднявшись через них на высоту порядка трех метров, оказывается в общей шахте. Благодаря подобному устройству практически исключается распространение использованного воздуха через воздуховод из одного помещения в другое, к примеру, из кухни в ванную, после чего и в комнаты.

В хозяйственных постройках, скажем, фермах или птицефабриках, идеальным вариантом конструкции, обеспечивающей циркуляцию воздуха, считается вентшахта около конька. Они проходят во всю длину крыши здания по направлению конька.

Чтобы закрыть доступ дождевым каплям дождя, над выходным отверстием короба монтируют зонт. Как правило, в конструкциях естественного воздухообмена непосредственно на устье монтируют дефлектор. При порывах ветра здесь создается разрежение, которое способствует усилению тяги. Но прежде всего, конечно, дефлектор не дает потоку воздуха «опрокинуться» в коробе

При расчете системы разрежение, которое создает ветер, не принимается во внимание

Варианты с искусственным воздухообменом, которые способствуют удалению агрессивных примесей воздуха первого и второго классов, работают несколько иначе: загрязненный воздух выбрасывается на довольно существенную высоту. Такой выброс называют еще факельным.

Высота

При размещении вытяжного короба на крыше здания должно быть учтено наименьшее допустимое расстояние между ним и воздухозабором приточной системы. Согласно СниП:

  • по горизонтали оно равно десяти метрам,
  • по вертикали, соответственно, шести.

Высота вентиляционной шахты над кровлей определяется по следующим условиям:

  • при ее расположении близ конька устье, то есть отверстие вытяжки должно находиться выше конька, по крайней мере, чем полметра;
  • при расположении от конька на расстоянии полтора-три метра отверстие находится вровень с коньком;
  • для расстояний свыше трех метров отверстие выводят по стороне угла в 10⁰ к горизонту с вершиной на коньке.


В помещениях общественного питания и продовольственных магазинах согласно СаНПиН высота шахты над кровлей не должна быть менее 1 м.Таким образом, этот показатель – величина переменная, изменяющаяся в зависимости от конкретного проекта. Высоту устья над крышей для стандартной конструкции обычно выбирают равной 1 м, в случае факельного выброса – самое меньшее в 2 м над самой высокой точкой крыши. Для аварийных – шахту подымают на высоту минимум в 3 м от земли.

Материал

В сооружениях жилого и общественного назначения с системой объединенных каналов для вытяжки чаще всего используют легкий бетон, кирпич, доски, обитые изнутри оцинковкой. Ствол прохода с внутренней стороны предварительно покрывают войлоком, который смочен в растворе глины и оштукатуривают снаружи. В промышленных зданиях вытяжную конструкцию преимущественно выполняют из листовой стали.

Пожаробезопасность

При организации вентиляции здания все помещения и этажи оказываются связанными друг с другом сетью каналов и воздуховодов, что само по себе опасно с точки зрения пожарной безопасности. Поэтому сами эти элементы и прокладки между ними выполняют из материалов, отвечающих СниП, согласно которым обеспечивается взрыво- и пожаробезопасности. В частности, шахта отделяется от воздуховода перегородкой из негорючего и устойчивого к влаге материала.

Виды дымоходов

Дымоход – этой другой функциональный элемент здания, расположение и высота которого регулируются строительными нормами.

Существуют несколько способов классификации дымоходов.

По расположению выделяются дымоходы:

  • стенные (находятся внутри капитальных стен);
  • коренные (не связаны со стеной и находятся на расстоянии от нее во внутренних помещениях здания);
  • наружные (проходят через фасад здания).

Основным способом классификации является выделение разновидностей дымоходов по материалу изготовления:

  • Кирпичные. Отличаются пожаробезопасностью и высокой теплоемкостью, но их обслуживание требует больших затрат времени и сил, а тяга кирпичного дымохода относительно невысока.
  • Стальные одноконтурные. Недорогие и легкие в обслуживании, но быстро изнашиваются и требуют обеспечения дополнительной противопожарной безопасности.
  • Сэндвичи. Более продвинутая и дорогая версия одноконтурных дымоходов, где между слоями стали располагается прослойка негорючего материала.
  • Керамические. Огнестойкие, долговечные, простые в монтаже и обслуживании, но очень дорогие.
  • Асбоцементные. Самая дешевая вариация, но ее эксплуатационные показатели находятся на низком уровне: асбоцементные дымоходы быстро забиваются сажей, и прогорают. Чтобы избежать возгорания дома из-за воспламенения сажи, нужно постоянно чистить трубы.
  • Полимерные. Недорогие, но недостаточно огнестойкие дымоходы.

Виды дымоходов

Как определить высоту дымохода относительно конька крыши?

Каждый частный дом оборудован своей системой отопления, работающей на газу, твердом топливе или комбинированном варианте. В условиях дачного дома, когда многие поселки еще не газифицированы, чаще всего используются твердотопливные котлы или печи. Для их правильной и безопасной работы важна высота дымохода относительно конька крыши. Это обеспечит корректную работу отопительного прибора и избавит от такого понятия, как обратная тяга.

Тяга – это процесс, образующийся при горении и способствующий оттягиванию вредных для человека веществ наружу. Она напрямую зависит от высоты дымохода печи, разницы температур дымохода и открытого воздуха. На качество тяги влияют:

  • сечение дымохода: чем оно больше, тем вероятнее появление обратной тяги;
  • наличие большого количества сажи;
  • строение дымохода: чем больше поворотов, тем она меньше, так как каждый поворот – дополнительное препятствие;
  • атмосферные явления: высокая влажность и низкое давление ухудшают тягу.

Определить, какая сила тяги, можно с помощью спички, свечи, горящего листа бумаги. Пламя подносится к топке при открытом поддувале. Если оно не движется, значит, тяги нет. Если втягивается вовнутрь – тяга есть. Чем сильнее отклонение огня, тем лучше тяга. Отклонение пламени наружу говорит о наличии обратной тяги – топить нельзя.

Виды дымоходов

  • прочность;
  • высокая теплоемкость;
  • безопасность.
  • сооружение требует длительного времени и денежных затрат;
  • используемая глина благодаря пористой структуре способна в процессе эксплуатации накапливать конденсат, что в последствие ведет к разрушению дымохода;
  • при небрежной кладке кирпича (глина внутри не заглажена) ускоряется накопление сажи;
  • прямоугольное сечение затрудняет прохождение дыма;
  • сложность в обслуживании и ремонте.

Асбоцементный

Такие дымоходы можно использовать при температуре газов не выше 300 градусов. Достоинства:

  • дешевизна;
  • простота при монтаже;
  • круглое сечение;
  • сравнительно малый вес.
  • пористость материала;
  • не теплостойкий;
  • нет утепления;
  • тяжело делать поворотные элементы;
  • необходимо часто прочищать от сажи.

Стальные одноконтурные

Наилучшим материалом для таких дымоходов является кислотоустойчивая и жаропрочная нержавеющая сталь толщиной 0,6-1 мм. В реальности часто используют обычную нержавейку и даже оцинковку. Последняя – самое неудачное решение. Достоинства:

  • сравнительно низкая стоимость;
  • легкость монтажа;
  • круглое сечение и гладкая поверхность;
  • небольшой вес;
  • простота в ремонте.
  • отсутствует теплоизоляция, что ведет к быстрому охлаждению и образованию конденсата;
  • при проходе через горючие материалы, например деревянные перекрытия, требуется большой отступ по диаметру и изоляция асбестовым волокном или иным негорючим материалом;
  • относительно небольшой срок эксплуатации (10-15 лет).

Стальные двухконтурные

Двухконтурные дымоходы отличаются от одноконтурных тем, что изготовлены из двух труб, между которыми присутствует негорючий утеплитель. Достоинства:

  • сохраняют температуру, скорость прохождения газов выше;
  • к внутреннему монтажу требования занижены;
  • конденсата образуется мало.

Керамические

Продукт на рынке относительно молодой, но уже завоевавший популярность. Состоит он из трех компонентов: огнеупорная керамика, негорючий теплоизоляционный утеплитель и легкий бетонный защитный короб. Достоинства:

  • очень высокая устойчивость к температуре (выдерживают до 1200˚С);
  • круглое сечение и гладкая внутренняя поверхность;
  • герметичность и теплоизоляция на высоком уровне;
  • монтаж довольно прост;
  • долговечность (керамическая труба прослужит около 30 лет).

Зона ветрового подпора

Даже при правильных расчетах тяга может быть плохой. На нее может оказывать влияние более высокие строения, расположенные рядом, и даже высокие деревья. Определяют ее таким образом. Надо провести условно линию через нижний край крыши и верхнюю точку более высокого здания под углом 45˚. Если дымоход находится ниже этого уровня, то там создается повышенное давление, что может привести к появлению обратной тяги. В этом случае необходимо поднять трубу минимум на 500 мм выше воображаемой линии.

Общие рекомендации

  • При монтаже кирпичного дымохода кладка должна быть плотной, а внутренняя поверхность – гладкой.
  • Чтобы излишне не утяжелять конструкцию, в чердачном помещении делается переход на трубы.
  • Устанавливать металлические или асбестовые трубы строго вертикально.
  • Во избежание попадания осадков в дымоход и залета птиц, оголовок обязательно защищается колпаком (зонтом).
  • Если высота трубы превышает 1,2 метра, ее закрепляют растяжками.

Высота вентшахты над кровлей

Перерыла кучу литературы, везде написано по разному.Тихомиров «Теплотехника, теплогазоснабжение и вентиляция» и Монастырский «Отопление и вентиляция жилых зданий» – высота шахты ВЕ над кровлей определяется так же, как для дымовых труб.Щекин «Справочник по теплоснабжению и вентиляции» Ч.2 – то же + добавлено, что во всех случаях расстояние от кровли (возле трубы) до низа выходного отверстия канала должно быть не менее 0,5 м и не более 1,5 м. В п.6.6.12 СНиП 41-01-2003 не совсем понятно следующее:– что следует считать сплошной конструкцией (габариты),– линию в 10 град. Проводится только от конька (а другие выступающие конструкции не учитываются?),– есть оговорка, что по такой же методике определяется высота вент.каналов, расположенных рядом с дымовыми трубами.

В моем здании 48 вытяжных шахт выводятся выше кровли. Машинное помещение лифта высотой 3,6 м от кровли. Высота парапета здания 0,9 м.

Если я сделаю высоту шахт ВЕ как для дымовых труб, шахты будут до 4,1 м от кровли. Их довольно сложно будет выполнить и красоты зданию такие конструкции не прибавят. Что делать, не представляю. Очень хочется сделать 1 м от кровли, но надо как-то обосновать. Помогите советом! Пожалуйста.

QUOTE=Natacha,Nov 22 2006, 11:00 ]Если я сделаю высоту шахт ВЕ как для дымовых труб, шахты будут до 4,1 м от кровли. Их довольно сложно будет выполнить и красоты зданию такие конструкции не прибавят. Что делать, не представляю.

Вентшахты могут быть любой высоты, главное, чтобы они были выше “зоны ветрового подпора”.Если они пристоены к машинному помещению, то хочешь – не хочешь, а придется делать 4,1м. Если на удалении, то высота уменьшится.ИМХО, если выбирать между красотой и работающей вентиляцией, я бы выбрал вентиляцию. Но на практике, к сожалению, встречаюсь с обратным. Почему-то проектировщики ничего не знают о зоне ветрового подпора. И когда объясняешь жителю, что у них вентиляция не работает из-за дефекта проектирования, то все удивляются: как же так, этого не может быть.

к Litvinov: У Вас нет, случайно, электронной версии книги Варягина К.Ю. «Справочное руководство по вентиляции газифицированных зданий»? Очень нужна.

вот похожая норма из СНиП 2.04.05-91* Отопление, вентиляция и кондиционирование (сИзменениями N 1, 2, 3)

3.73. Высоту дымовых труб, считая от колосниковой решетки до устья,следует принимать не менее 5 м.

Высоту дымовых труб, размещаемых на расстоянии, равном илибольшем высоты сплошной конструкции, выступающей над кровлей,следует принимать:

не менее 500 мм – над плоской кровлей,

не менее 500 мм – над коньком кровли или парапетом прирасположении трубы на расстоянии до 1,5 м от конька или парапета,

не ниже конька кровли или парапета – при расположении дымовойтрубы на расстоянии от 1,5 до 3 м от конька или парапета,

не ниже линии, проведенной от конька вниз под углом 10° кгоризонту, – при расположении дымовой трубы от конька на расстоянииболее 3 м.

Дымовые трубы следует выводить выше кровли более высокихзданий, пристроенных к зданию с печным отоплением.

Высоту вытяжных вентиляционных каналов, расположенных рядом сдымовыми трубами, следует принимать равной высоте этих труб.

Основные параметры, влияющие на высоту вентканалов над кровлей

Для создания правильного микроклимата дом нужно оборудовать системой циркуляции воздуха. Гарантировать правильную работу поможет верная высота вентшахты над кровлей. Методики расчетов зависят от типа вентиляции. На размер наружной части вентканалов влияют следующие факторы.

  • Форма вентканала. Часто осуществляется комбинация квадратного сечения и круглого.
  • Объем притока воздуха. Осуществляется через окно, специальный приточный клапан, вмонтированный в стену или приставной.
  • Длина трубы меняется от формы крыши, расположения конька, дымовой трубы. Для ее вычисления применяется показатель кратности на основе правил СНиП.
  • Требования норм и правил к воздуховодам.

Сооружая вентиляционные каналы, владелец помещения обязан уведомить эксплуатационную компанию.

Размеры относительно конька

При расположении воздуховода около конька — не далее 1,5 м, наружная высота трубы не должна превышать 50 см. Если канал вентиляции отнесен к краю крыши на расстояние от 1,5 до 3 м, он должен быть вровень с коньком дома. При отнесении канала вентиляции дальше 3 м его высота снижается по отношению к коньку дома не более чем на 10 градусов.

Конструкция кровли

Высота вентиляционной трубы над крышей без уклона должна быть не менее 50 см. Вентиляционная труба должна выдерживать шквалистый ветер и 10-бальный шторм. Для этого вес ее должен быть не менее 50 кг/кв. м. поверхности.

Сечение

При отсутствии механизмов принудительного удаления лучший вариант — круглая труба. Такой тип воздуховодов прочнее, герметичнее, аэродинамичнее, по сравнению с прямоугольным или квадратным сечением.

Перед подсчетом диаметра закладываются следующие параметры:

  • объем каждого из вентилируемых помещений;
  • объем воздуха для нормальной циркуляции для каждой комнаты.

По диаграмме вычисляется диаметр трубы после определения общего объема помещений. При этом скорость течения в центральной магистрали не должна превышать 5 м/с, а в боковых — 3 м/с.

Вентиляция

С внешней стороны стены вентканал не ставится, так как при этом образуется конденсат и снижается скорость потока. Объем притока должен составлять в жилом помещении 3 м³/ч на 1 кв. м., независимо от количества людей. По санитарным нормам временно находящимся достаточно 20 м³/ч, постоянным жильцам — 60 м³/ч. В подсобных помещениях — от 180 м³/ч.

Правила пожарной безопасности

Правила СНиП предусматривают проверку, прочистку дымоходов и вентиляционных труб следующим образом:

  • перед отопительным сезоном;
  • 1 раз в 3 месяца или чаще для комбинированных и кирпичных воздуховодов;
  • 1 раз в год или чаще для асбоцементных труб, керамических и изделий из жаропрочного бетона.

Первичная проверка оценивает не только материалы изготовления. Анализируется отсутствие засоров, неровностей труб, присутствие отдельный дымовых и вентиляционных выходов. Правила СНиП запрещают выводить продукты горения в каналы вентиляции. Самостоятельная прочистка разрешена после прохождения инструктажа с получением бумаги об окончании обучения.

Что такое тяга и от чего она зависит?

Отвод газовых продуктов горения производится с помощью создающейся в трубе тяги. Благодаря постоянному движению воздуха, опасные для здоровья людей газы оттягиваются наружу.

Сила тяги находится в прямой зависимости от высоты дымохода и разницы температур в канале трубы и на открытом воздухе. В дымоходе, при горении печи, образуется температура в 200—250 градусов. Вследствие охлаждения газов за счет контакта с металлическими поверхностями соединительной трубы, температура в тягостабилизаторе становится несколько ниже, и поэтому появляется постоянная стабилизированная тяга.

Нужно помнить, что в дымоходе не должен собираться конденсат паров на фоне высоких температур дымовых газов. Попадание в трубу влаги приводит к разрушению ее поверхности. Особенно часто это происходит в зимнее время, когда наблюдается значительное снижение температуры. В результате этих процессов снижается тяга. Помогает снижать влажность подсос воздуха, возникающий в тягостабилизаторе.

При высокой влажности в окружающей среде, а также в результате попадания вовнутрь канала дымохода осадков тяга также снижается. Обезопасить дымоход от них поможет установленный сверху зонт.

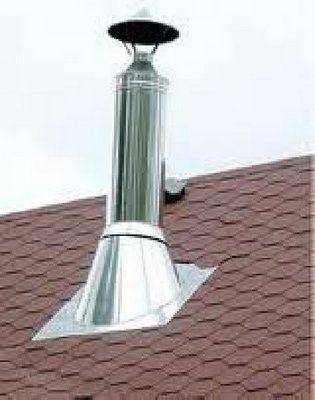

Дымоход на крыше обязательно прикрывают зонтом

Определить силу тяги можно с помощью обычной спички, поднесенной к открытой топке, при открытом и полуоткрытом поддувале. Пламя, втягиваемое вовнутрь, говорит о хорошей тяге. При отклонении пламени в сторону помещения присутствует обратная тяга. В таких условиях печь топить категорически запрещено, так как дым и угарный газ будут идти в помещение.

Такая ситуация нередко возникает при загрязнении дымохода или его порче, поэтому обязательно требуются регулярная чистка, проверка и ремонт.

Дымоход

При постройке дымохода очень важно правильно рассчитать все размеры и выбрать нужный материал. Все эти параметры напрямую зависят от топлива, которое будет применяться для отопления. Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом

Высота, его диаметр и сечение также необходимо правильно рассчитать — это залогнормального и безопасного функционирования отопительной системы

Дымоход, сложенный из кирпича, подойдет для отопления твердым топливом и газом. Высота, его диаметр и сечение также необходимо правильно рассчитать — это залогнормального и безопасного функционирования отопительной системы.

Если размеры будут выбраны неверно, будет снижено КПД отопительного устройства (прибора) или отсутствовать необходимая тяга, что может привести к нежелательным или даже трагическим последствиям для жильцов дома.

Очень важны все эти критерии, если в один дымоход устраивается отвод дыма не одного, а двух отопительных приборов. В подобном случае для расчета данных лучше обратиться к специалистам, так как можно ошибиться в одну или другую сторону.

По правиламодиндымоход может обслуживать не болеедвух приборов отопления, при условии, если размер внутреннего сечения суммарно допускает одновременную их работу. Канал рассечки при этом должен быть высотой около 70—80 см.

 Если параметры будут больше требуемых, снизится КПД всей системы отопления. Если же они будут недостаточно велики, тяга будет маленькой и угарный газ может начать поступать в помещения, что грозит необратимыми последствиями.

Какой дымоход лучше

Лучшей формой для дымохода считается цилиндр. Именно поэтому даже в кирпичные конструкции часто встраивают металлические или асбестоцементные трубы, имеющие требуемые по расчетам диаметры.

идеальная форма дымохода — цилиндр (труба)

Горячие продукты сгорания имеют свойство двигаться вверх по спиральной траектории, и цилиндр для этого является оптимальной формой. Максимальная тяга образуется именно в таких условиях.

Без такой трубы не могут обойтись современные котлы, работающим по принципу «стоп-старт». В них главным является быстрый прогрев системы до установленной температуры и переход ее в ожидающий режим, в этом и состоит экономия работы котлов.

 В трубе, имеющей углы (прямоугольной или квадратной), создаются завихрения, и снижается активность тяги. Для каминов и печей, работающих на дровах — эта форма является приемлемой и даже дает определенные преференции — помогает замедлить выход тепла и увеличить КПД приборов.

Значение параметров дымовой трубы

Причинами для того, чтобы правильно произвести расчет дымоотхода являются:

  1. Правильный расчет увеличивает коэффициент полезных действий прибора, который отапливает дом. При верном расчете такие приборы очень быстро отдают тепловую энергию, а затраты на топливо расходуются минимально.
  2. Главная причина – это обеспечить безопасную эксплуатацию отопительных приборов для человека. При неверном расчете высоты дымовой трубы вредные вещества могут попадать в жилище и наносить вред здоровью проживающих людей. Чтобы этого не случилось необходимо обеспечить дымоход оптимальной тягой.
  3. Противопожарная безопасность. Газы, которые должны остыть в канале дымохода при неверном расчете высоты трубы не смогут остыть до нужной температуры. Этот фактор в несколько раз увеличивает пожароопасную эксплуатацию оборудования.

В соответствии со СНиПом 02. 04. 05 – 91 параметры должны быть следующими:

  1. Самая маленькая высота канала для дымоотведения, начиная от колосника и заканчивая оголовком должна быть не меньше 5 метров.
  2. Максимальная же высота равняется шести метрам.

Теперь разберемся с основными параметрами, которые оказывают максимальное влияние на высоту дымовода. Для правильного расчета профессионалы настаивают на использовании следующей формулы:

Давайте разберем формулу по пунктам, так как именно в соответствии с ней определяются основные значения, которые оказывают влияние на высоту дымовой трубы.

  1. «А» — обозначает погодные параметры, которые окружают дом. Северные районы используют коэффициент 160, другие же могут использовать значение из инструкции к отопительному оборудованию.
  2. « » — этот параметр означает, сколько веществ проходит через дымоотвод за определенное время. Этот параметр указан в инструкции к оборудованию.
  3. « » — с какой скоростью оседают частицы, которые образуются в процессе работы оборудования. Зола, которая образуется при сгорании дров, равняется 25. Если же используется электрический прибор для отопления в помещениях, то этот параметр равен единице.
  4. «Спдкi» и «Сфi» — эти параметры означают концентрацию веществ в газах, которые нужно удалить. Их данные необходимо взять из инструкции к оборудованию.
  5. «V» — количество газа, который выводится при эксплуатации отопительного оборудования.
  6. «Т» — обозначает разницу между двумя видами температур – поступательной и выходящей.

Лучшим вариантом для правильного расчёта будет обращение к специалистам, так как расчеты по выше указанной формуле достаточно сложны.

Основные критерии при проектировании и расчете дымоходной трубы

Глубоко ошибается тот, кто считает, что наружный выход устройства для отвода топочных газов, неизменно образующихся при сгорании любого вида топлива, включая газ, мало влияет на комфортную температуру в доме. Дымоходная труба не просто выводит образовавшийся дым и топочные газы, но еще и оказывает существенное влияние на производительность отопительных агрегатов, их КПД и расход энергоносителей.

Важно! И высота трубы, и ее внутренний диаметр при правильном расчете с помощью калькулятора гарантируют нормальную работу отопительных агрегатов и их безопасность — как в плане пожаров, так и для здоровья людей. Ведь подобные устройства не допускают попадания угарных газов внутрь жилых помещений

Чтобы сделать грамотный и правильный расчет дымохода, необходимо учесть следующие моменты:

  • В зависимости от используемого топлива нужно выбирать и материал, из которого будет возводиться дымоход. Ведь топочные газы разных энергоносителей обладают различной температурой.
  • Высота дымохода над крышей, его внутреннее сечение и конструктивные особенности напрямую влияют на функциональность отопительного оборудования вашего дома. Несоответствие этих параметров может привести к некорректному функционированию котлов и печей, вплоть до полной их реконструкции.
  • Разные приборы, производящие топочные газы, требуют для своей работы наличия вентиляции. Поскольку строить для каждой такой системы отдельный канал отведения нерентабельно, чаще всего их совмещают в одной конструкции.

Естественно, сделать грамотный технический расчет не каждый в состоянии. Но можно воспользоваться онлайн калькулятором или поручить процедуру расчета специалистам-теплотехникам.

Какие нюансы стоит учитывать при планировке дымохода

Для разработки идеального проекта невозможно обойтись одними лишь вычислениями и построениями. Дымоход пересекается с внутренними элементами помещения, а это значит, что он наверняка повлияет на планировку. Даже если вы очень сильно хотите произвести его монтаж максимально ближе к коньку, при достижении этой цели вы можете столкнуться с рядом трудностей. И, как правило, в итоге дымоход приходится размещать на большом расстоянии.

То, какая должна быть высота дымохода над крышей, будет зависеть от таких нюансов:

  • интерьер помещения;
  • разновидность дымохода;
  • количество этажей;
  • удобство установки дымаря;
  • возможности доступа для профилактических работ;
  • тип материала, применяемого во время постройки стен и системы стропил;
  • число подключаемых элементов к одному дымоотводу.

Печи в двух- и трехэтажных домах устанавливают одну поверх другой, а их дымоходы располагаются таким образом, чтобы они могли выходить по одной шахте.

Исходя из конструкции, дымоходы бывают таких разновидностей:

  • Стенные. Считаются максимально экономичным вариантом, их просто устанавливать и легко обслуживать. Монтируют такие дымоходы в кирпичные и каменные сооружения, в тех местах, где представляется возможным проложить канал в несущей стене.
  • Коренные. Такие дымоходы возводят отдельно от печи. Такая конструкция является более дорогой, но в некоторых случаях есть возможность установить лишь ее. Их возводят при отсутствии технических возможностей для обустройства стенового канала. Выстраивают коренные дымоходы, как правило, в случае необходимости установки дымоходов в стопы, из бруса или бревна.
  • Насадные. Устанавливают такой дымоход прямо на железобетонном перекрытии печки при обустройстве небольших построек, нуждающихся в грамотном распределении свободного пространства.

Большинство проектировщиков отдают предпочтение применению стояков, то есть дымовых каналов, которые возводятся в процессе постройки стен – они дают возможность в значительной степени сэкономить на строительных материалах. Однако если коробка не имеет капитальной стены, заложить стояки не представляется возможным. Тем не менее, если вы все же решились устанавливать дымовые каналы, то лучше, если они будут расположены предельно близко к коньковому прогону.

Возведение стенового дымохода осуществляется с использованием шаблона-буйка, который со всех сторон обкладывают кирпичом. Он представляет собой особый ящик из дерева, диаметр которого равняется диаметру дымоотвода. Достигнув верхней части шаблона, его перемещают выше, после чего опять обкладывают. Действия продолжают до тех пор, пока не будет завершено возведение несущей стены.

Зачастую, трубы из кирпича размещают с внутренней стороны капитальных стен. Таким образом, достигается более эффективный обогрев дома, удается уменьшить затраты на отопление. Иногда стояки устанавливают во внешних стенах, но такой подход является более затратным и потребует больших усилий при последующей эксплуатации. В случае закладки дымовой трубы во внешней стене, толщина стенки трубы будет большей.

В любом случае, делая трубу во внешней стене, обязательно потребуется определить высоту печной трубы над крышей одним из представленных выше методов. Высота внешней части дымохода, установленного внутри капитальной стены, по стандарту должна равняться 50 см.

Отступ от необработанного конькового прогона и стропил должен составлять 50 см, а от обработанного (защищенного) – на 38 см. Металлические трубы должны быть отдалены от элементов, которые могут подвергнуться возгоранию, как минимум, на 70 сантиметров. Нужно обязательно придерживаться строительных норм при расчете расстояния от дымовой трубы до системы стропил.

Для разработки коренных и насадных труб таких строгих норм не существует. Определяясь с их размещением, больше отталкиваются от архитектурных предпочтений, легкости установки и специфики последующего обслуживания. То, на сколько труба выступает над крышей в данном случае, должно зависеть лишь от предпочтений хозяина, при этом не стоит пренебрегать нормами пожаробезопасности.

Тот отрезок дымохода, который выходит за пределы кровельного материала, нужно будет оштукатурить цементно-песчаным раствором, слой которого должен составлять 2-3 см. В месте, где дымоход проходит через чердачное помещение, его следует побелить для возможности в будущем максимально быстро найти возможную утечку газов и произвести ремонт.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
