Технология врезки в газопровод высокого и низкого давления

Врезка в металлический водопровод

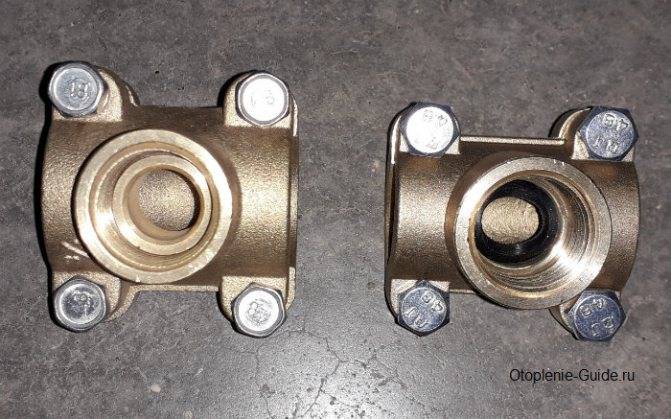

Для врезки в металлический трубопровод используется седельный хомут со сверлением. Существует несколько его разновидностей. Перед установкой прибора на трубу, она тщательно очищается от ржавчины и загрязнений (если такие есть). Кроме нижней части в виде полукруга, в верхней части хомут имеет запорный клапан с отверстием, предназначенным для сверления и непосредственно сверло

При размещении на трубе части скрепляются между собой болтами.Обратите внимание! Для обеспечения плотного прилегания к поверхности водопровода имеются уплотнительные резинки

После закрепления хомута просверливается отверстие и закрывается заглушкой при помощи специального винта. Подобный хомут может быть использован в качестве запорной арматуры. Также можно взять хомут с уже вкрученным вентилем. После готовности отверстия сверло вытаскивается и вентиль перекрывается. Далее выполняются другие необходимые монтажные работы.

К металлическому хомуту может крепиться специальный станок, состоящий из ручки с трещоткой, блокировочного болта, вала со сверлом на его конце и промывочного крана. Все элементы заключены в корпус из металла, который с помощью уплотнительных резинок крепится к хомуту. Благодаря наличию направляющей муфты, можно сверлить в определенном направлении. Так выполняется врезка в водопроводную чугунную или металлическую трубу.

Перед проведением работ по врезке в металлический водопровод трубу необходимо зачистить от ржавчины

II. ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ

13. Проведение подготовительных работ и качественное их выполнение входят в обязанности мастера или производителя работ специализированных бригад по присоединению.

14. Подготовительные работы должны обеспечивать качественное выполнение работ, безопасность рабочих, выполняющих указанные работы, и безопасность населения, проживающего в районе производства работ.

К подготовительным работам относятся:

а) составление эскиза (схемы) узлов присоединения;

б) составление плана организации работ, выбор способа присоединения, установление порядка снижения давления газа в трубах действующего газопровода, где это необходимо, и обеспечение его стабильности (20-150 мм

вод.ст.) на время присоединения;

в) определение и подготовка требуемого количества материалов, инвентаря, защитных и спасательных средств и средств по оказанию первой помощи при несчастных случаях. Отобранные материалы, инвентарь и защитные средства должны быть тщательно проверены, находиться в полной исправности и быть годными к употреблению;

г) закрытие задвижек, кранов и пробок на присоединяемой трубе газопровода или вводе;

д) на месте работ должно быть обеспечено наличие достаточного количества воды.

15. Перед началом работ руководитель бригады знакомит всех рабочих с их обязанностями и последовательностью всех технологических операций по присоединению газопроводов. Одновременно руководитель бригады проводит повторный инструктаж рабочих бригады по безопасному ведению работ по разделам «Правил техники безопасности при эксплуатации городского газового хозяйства» МКХ РСФСР:

а) общие правила безопасности при производстве газоопасных работ;

б) монтажно-сварочные работы на действующих газопроводах;

в) присоединение к действующим газопроводам;

г) пуск газа в газопроводы и газовые приборы в жилые дома;

е) пользование противогазами;

ж) первая помощь пострадавшим.

16. Руководитель бригады лично проверяет наличие и исправное состояние запорных устройств на вводах и стояках, наличие пробок и заглушек на вводах в помещения. Все задвижки и краны должны быть закрыты.

17. До начала работ по присоединению должна быть проведена контрольная проверка труб присоединяемого газопровода и вводов воздуха, согласно п.5.

Проверке подвергаются участки газопроводов, расположенные между общим отключающим устройством (задвижка, кран или гидрозатвор) на ответвлении в домовладение и краном на наиболее отдаленном стояке. После проверки воздух спускается, краны перекрывают и приступают к работам, согласно установленному плану присоединения. Проверка присоединений вводов производится в соответствии с § 145 «Правил техники безопасности при эксплуатации газового хозяйства» МКХ РСФСР — раздел VI.

18. Снижение давления газа в трубах газопроводов высокого, среднего и низкого давления до нормального (20-150 мм

вод.ст.) при выполнении работ по присоединению производится при помощи отключающих приспособлений. Для обеспечения сброса газа во избежание повышения давления более 150

мм вод.ст. на включенном участке газопровода до начала работ устанавливаются свечи для сжигания газа.

19. Для всех тупиковых газопроводов на время производства работ по присоединению устанавливается байпас.

20. До начала работ изоляция на трубах в местах присоединений должна быть удалена скребком, пламенем горелки паяльной лампы, газосварочной горелкой или другим способом.

Врезка в стальной трубопровод

Врезаться в стальной трубопровод можно тремя способами:

  • с помощью газосварки;
  • методом резьбовых соединений и
  • с использованием специального фитинга (седёлки).

Водоотводы разных диаметров.

Первые два способа предполагают освобождение участка трубопровода от теплоносителя. Третий способ применяется в тех случаях, когда слив теплоносителя невозможен или проблематичен (например, в многоквартирных домах придётся вызывать представителя коммунальной службы для временного отключения целого подъезда).

Газосварка – достаточно распространённый способ, когда предполагается врезать элемент, не требующий замены или обслуживания (тройник, крестовину, отводящий патрубок и т.п.). Однако здесь потребуется газосварочное оборудование и специалист, умеющий с этим оборудованием работать. Если вы сам не газосварщик, лучше пригласить профессионала, который сделает качественный сварной шов с соблюдением всех требований пожарной безопасности. Такая врезка в трубу системы отопления – самая надёжная: не зря соединение газопроводов допускается только таким способом.

Водоотвод для стальных труб 1/2.

Резьбовое соединение – хороший вариант для врезки различного рода трубопроводной арматуры, которую при необходимости можно легко демонтировать для замены или ремонта. Здесь тоже потребуется специальный инструмент: «болгарка» или ножовка по металлу (для резки трубы) и плашка соответствующего диаметра (для нарезки резьбы). Ещё будет нужна пакля или фум лента для герметизации резьбового соединения. Правда, бывают участки, куда добраться нарезным инструментом крайне сложно (например, если труба походит вплотную к стене и отжать её невозможно). Тогда придётся искать другое, более доступное место.

Хомут врезной резьбовой.

Врезка в трубопровод под давлением с использованием специального хомута (седёлки) и дрели – заманчивый, но в то же время рискованный способ, требующий опыта и сноровки. Ошибка в действиях (например, поломка сверла) приведёт к разливу большого количества теплоносителя, а то и к потопу с соответствующими последствиями. Разумеется, чем выше напор, тем больше масштаб бедствия. Поэтому нужно сделать всё возможное, чтобы этот напор сбросить до минимума.

Технология работ здесь следующая. Подбирается хомут, соответствующий диаметру трубы. Хомут жёстко фиксируется на трубе с помощью четырёх болтов в том месте, где предполагается сделать врезку. Заранее готовится шаровой кран с наконечником «папа», который будет вкручиваться в резьбовую головку хомута. Если напор большой, кран лучше вкрутить заранее, чтобы как можно быстрее перекрыть поток выливающейся жидкости. Правда, в этом случае потребуется длинное сверло, да и сам процесс сверления усложнится. Если же напор слабый, кран можно вкрутить позже: больших потерь теплоносителя не произойдёт, а работать будет гораздо легче.

Водоотвод для стальных труб 3/4.

Через резьбовую головку (с краном или без) аккуратно сверлится отверстие в трубопроводе. Как только струя жидкости вырвалась наружу, сверло вынимается, а кран перекрывается. Теперь к резьбовому наконечнику крана можно подсоединить нужный элемент трубопроводной арматуры. В теории, вроде бы, всё понятно. В YouTube на эту тему можно найти достаточно много наглядной информации и вдохновиться на подвиг. Но если у вас нет хотя бы небольшого опыта выполнения сантехнических работ – лучше не рисковать, а довериться профессионалам.

Как осуществить врезку в газовую трубу

В наше время сложно представить себе жилой дом – частный или многоквартирный – который не был бы подключен к газу. Благодаря этому замечательному веществу мы можем готовить пищу и точно не замерзнем. Однако же газ сам по себе в дом поступать не может, и слава Богу, для него нужен специальный путь – газопровод. А для того, чтобы он был, необходимо врезаться в газовую трубу.

В нашей стране самовольный процесс врезки в газовую трубу запрещен категорически, но количество желающих сделать всё своими руками и против закона никак не уменьшается. Между тем дело это опасное и часто заканчивается смертельным исходом, именно поэтому, а не потому что государство жадное, самовольная врезка и запрещена. Домашним мастерам и нонконформистам, идущим против системы, предлагаем немного теории.

Газопровод – это средство транспортировки и хранения газа. В зависимости от миссии газопровода конструкции могут быть разными: например, для транспортировки газа на большие расстояния оборудуются мощные сети, и газ в них идёт под высоким давлением. Вот уж с ним точно не стоит экспериментировать – очень большая дыра может оказаться на месте не только доморощенного умельца, но и самого подключаемого дома. Тут лучше связаться со специальными службами, которые умеют работать с такими системами.

От любой мощной сети ответвляются более мелкие распределительные трубы, давление в которых ниже, чем в магистральных. Однако все равно оно может разниться – от низкого до высокого. Врезаться в такую трубу можно уже и своими силами, но все-таки лучше обратиться к специальным службам, если нет понимания того, что нужно делать, и знания техники безопасности.

Подробнее о механизме врезки

На профессиональном языке врезкой называется присоединение к работающей транспортирующей газ трубе новой трубы. Подобное соединение может пройти даже без отключения газа, однако в данном процессе есть масса нюансов, которые необходимо учитывать, чтобы, как бы пафосно это не звучало, не отдать свою жизнь за подключение дома к газовой магистрали.

Существует два вида врезки:

  • холодная: именно в данном случае основной трубопровод работает без каких-либо изменений – объем и давление подачи остаются на прежнем рабочем уровне;
  • традиционный способ – сварка: этот способ проверен временем и отличается высокой надежностью, однако для работ требуется определенная квалификация и специальный доступ у исполнителя.

Традиционно трубы газопровода металлические, потому и используется сварка – ведь только она может дать максимально герметичное и прочное соединение. Однако в настоящее время для подключения домов к газопроводу и монтажа инженерных сетей часто используются трубы из полиэтилена низкого давления. Для врезки в подобные трубы необходимы заводские, соответствующие ГОСТу, фитинги – соединительные элементы. Разумеется, при монтаже ответвлений без нагревания не обойтись, поэтому этот процесс в любом случае сохраняет высокую опасность.

Существуют общие правила для проведения работ по врезке в газовую трубу под давлением.

Во-первых, врезка в сеть с низким давлением должна происходить при показателях не выше 80 мм вод.ст., но и не ниже 20.

Во-вторых, при работе с сетями с высоким или средним давлением, давление сначала должно быть снижено до допустимого уровня. Если это невозможно, то необходимо найти специальное оборудование, позволяющее работать при нестандартных обстоятельствах.

В-третьих, работы без снижения давления по закону могут проводить только организации, имеющие разрешение на ведение подобного вида деятельности (часто даже должен быть специальный разряд).

В-четвертых, сварка и резка газом должны осуществляться на участках с давлением от 40 до 150 кг/см – и этот коридор должен соблюдаться в период всего рабочего процесса.

Ну и самое главное – будет лучше, если все работы Вы доверите профессиональным организациям, которые имеют необходимый опыт, квалификацию и, при необходимости, разряд. Да, вам придется отдать определённые деньги, но это не дороже жизни. Да и даже если вам удастся самостоятельно врезаться и остаться в живых, первая же проверка выявит незаконное соединение. Что дальше? Оплата ворованного газа, штраф, дача показаний, наложение уголовной ответственности вплоть до срока – в зависимости от того, насколько вы навредили незаконной врезкой. И трубу отрежут, так что все труды пойдут насмарку.

Описание процесса

Естественно, что работы начинаются с подготовительного этапа, вне зависимости от того, сами ли вы будете врезаться в систему или выберете специализированную службу. Если последнее, то вам нужно обратиться в соответствующую инстанцию, оформить заявку, возможно, предоставить предусмотренный законом пакет документов. Решили подключать новую трубу своими руками? Значит, необходимо купить соответствующие материалы, подготовить систему и себя к запланированным работам. Итак, если подготовительный этап пройден успешно, начинаем врезку.

Соединение металлических систем

  1. Очищение поверхности. Удалите с места, где наметили делать врезку, краску, мусор, ржавчину.
  2. Разметка. Определите, где будет соединение, поставьте отметки.
  3. Проделывание отверстий (при катушечном способе — 1, при тавровом методе — 2).
  4. Обработка скважин. Щели следует обработать глиной, причем, начинать это процесс рекомендуется еще во время рассекания поверхности, дабы минимизировать риск горения/воспламенения просочившегося голубого топлива. Готовые отверстия максимально быстро нужно закрыть специальной (сделанной из асбеста и глины) заглушкой. Обработанное место необходимо охладить.
  5. Монтаж отключающего приспособления. Когда металл охладится, заглушку можно открыть, чтобы извлечь из конструкции фрагмент вырезанной трубы. После устранения куска металла в щель помещают отключающее устройство, представляющее собой набор дисков из дерева и резины, а также торбочек с вязкой глиной. Если вы придерживаетесь таврового способа, то таких щелей будет две.
  6. Установка патрубка. Когда отключающее приспособление покрыло щель, самое время приниматься за проделывание основного отверстия — под присоединяемую (новую трубу). Сверьте правильность диаметра, не исключено, что разметку придется подправить. Проделайте дыру, установите патрубок. Стыки патрубка с обеих сторон заварите, затем закройте на нем задвижку.
  7. Заделывание отверстия. Итак, патрубок приварен, теперь нужно приварить новую трубу. Для этого сначала удалите остатки металла, появившиеся в результате проделывания основной щели. Вставьте их на свое место, обработайте глиной, и тоже заварите. Проверьте, не пропускает ли сварочный шов газ (при помощи мыла).
  8. Присоединение новой трубы.


После установки металлические конструкции желательно покрасить, дабы уберечь их от коррозии

Врезка в пластиковую трубу

Все чаще для монтажа инженерных сетей используют пластиковые конструкции. Если вам необходимо подсоединиться к такой системе, что делать? Во-первых, радуйтесь, что процесс будет не более сложным, чем в случае с металлом. Во-вторых, четко придерживайтесь таких рекомендаций.

Купите качественные — заводские, соответствующие ГОСТу соединительные элементы (фитинги), в идеале — металлические. Используйте раструбное соединение и специальный клей для повышения надежности шва. Следите, чтобы место соединения было идеально герметичным, имело максимальную плотность. Вставку перед монтажом обработайте составом против коррозии.

Как же осуществляется сама врезка в случае с пластиковыми сетями? Присоединение делается при помощи создания вставок, расположенных перпендикулярно к работающей системе. Длина вставок может варьироваться в пределах 70-100 см. Наращивание должно происходить при помощи пластиковых труб — на основе раструбно-контактного соединения. Что собой представляет данная технология? Стальную вставку разогревают (приблизительно до уровня 60 градусов). А на нее уже насаживают пластиковую конструкцию, причем, мгновенно и с силой. Если вы врезаетесь в систему со средним давлением, эксперты советуют подключить к «делу» и порошковый полиэтилен, дабы сделать соединение максимально прочным.


Так происходит подключение к пластиковой сети

Врезаться в газовую трубу, безусловно, лучше с помощью профессионалов, однако, владея теорией, можно экспериментировать, между тем, решать только вам.

Особенности врезки в металлический газопровод

Врезку в центральную ветвь из металлических труб проводят после составления эскиза будущих работ и подготовки всех материалов, которые пригодятся в процессе исходя из выбранного способа присоединения.

В первую очередь делают очистку рабочей поверхности. При этом удаляют абсолютно все лишнее с места, выбранного для подключения к газопроводу: мусор, краску, ржавчину. Далее, проводят разметку места врезки, проставляя отметки. Делают необходимые отверстия.

После этого хорошо обрабатывают скважины. Во время рассечения поверхности трубы щели тщательно обмазывают глиной. Это требуется для минимизации риска воспламенения сочащегося газа во время проделывания разреза.

Проделанные отверстия как можно скорее закупоривают асбестово-глиняной заглушкой, а место, подвергшееся обработке, быстро охлаждают.

Соединение труб следует выполнять так, чтобы добиться предельно точного пересечения осей трубопроводов

Следующим этапом работ будет монтаж отключающего устройства. После остывания металла вынимают заглушку, дабы иметь возможность вынуть из газопровода участок отрезанной трубы.

Теперь, в образовавшуюся щель устанавливают отключающее устройство. Оно состоит из комплекта резиновых и деревянных дисков и мешочков, наполненных глиной вязкой консистенции.

Далее устанавливают патрубок. Закрыв отверстие отключающим устройством, начинают проделывать основное отверстие, предназначенное для подключения новой трубы. В первую очередь необходимо сверить соответствие диаметра, поскольку иногда разметку приходится корректировать.

Далее делают отверстие и монтируют патрубок. Его стыковые соединения заваривают сваркой с двух боков и закрывают задвижку, имеющуюся на нем. После заделывают отверстия.

Завершив монтаж патрубка, приступают к привариванию новой трубы. Перед этим удаляют металлический шлак, образовавшийся после проделывания основного отверстия. Очистив поверхность трубопровода, устанавливают новую трубу в отверстия и, обмазав глиной, делают сварочные швы.

Далее берут водный раствор мыла и тщательно промазывают им новые швы, убеждаясь в их герметичности и отсутствии утечки голубого топлива.

Стыки труб следует тщательно проверить на отсутствие утечки голубого топлива посредством смазывания их раствором мыла с водой

Если утечка газа не наблюдается, приступают к завершающему этапу работ, то есть, засыпают траншею. Однако, это не такая простая операция, как кажется, на первый взгляд.

Засыпка траншеи тоже должна осуществляться в соответствии с нормами, приведенными ниже:

  • по окружности места врезки шарового крана и соединительной трубы необходимо произвести засыпку мягкого грунта слоем толщиной более 20 см и уплотнить его;
  • окончательную засыпку траншеи грунтом категорически запрещено производить бульдозером либо иной тяжелой строительной техникой.

Наезд упомянутой техники на слой грунта, закрывающий место врезки, и трубы, идущие от него, а также на шаровой кран, выдающийся над поверхностью грунта, строжайше запрещен.

Виды наказания

Подключение без официального разрешения газопровода в частном доме, срыв пломб с трубы должником может иметь впоследствии наказание как административное, так и уголовное.

  • Минимальные последствия для нарушителя – административная ответственность, штраф. Если штрафные суммы не выплачиваются своевременно, к ним будет добавлена еще и пеня за просрочку.
  • Но судебная практика знает примеры и уголовной ответственности. Горгаз может подать в суд на владельцев квартир, которые врезаются в газопровод, как на расхитителей природного топлива.
  • И штраф за врезку, и тюремное заключение не избавят от необходимости оплатить еще и пользование газом за время после совершения правонарушения. Взимается и плата долга.
  • Не всегда удается установить, когда последний раз проходила проверка газового счетчика. В таком случае за подключение плиты придется доплатить 35 000 рублей, а колонки – 45000 рублей. Если еще и работал котел для отопления дома, сумма доначисления составит 5000 рублей. Ставка оплаты за пользование природным топливом в таком случае – максимальная.
  • Срок до 5 лет грозит тем, кто решил самостоятельно снять заглушку, провести самовольную замену счетчика, врезаться в сеть, и вызвал своими действиями взрыв. Если газ непрофессионально подключить, пожаратрудно избежать. Взрыв может повлечь травмирование и даже смерть соседей.

Присуждение нарушителю тюремного заключения сроком до 5 лет определяется статьей 109 Уголовного Кодекса Российской Федерации.

Пожар в доме, смерть жильцов соседних квартир – самые серьезные последствия самовольной врезки. Следует помнить о том, что намного проще избавиться от долга, провести установку газового оборудования с помощью грамотных специалистов (пускай их услуги и платные), чем нести ответственность за такие страшные события.

Некачественно выполненное соединение газовых труб и оборудования легко нарушить одним неосторожным движением. А утечка газа может быть заметна не сразу, а только по мере опасного накопления вещества.

В итоге нарушитель будет от газопровода отключен повторно. И пользоваться газом он сможет только после выполнения всех наказаний (уплаты задолженности, штрафа, других сумм).

Как режут плинтус для потолка

Во-первых, для правильного отреза плинтуса используется стусло. Это приспособление представляет собой специальный лоток, позволяющий отрезать древесину, пластик или другие материалы под нужным углом. Стусло можно приобрести в торговой сети или сделать своими руками, в первом случае в комплекте может быть пила. Однако вполне может использоваться инструмент, имеющийся у домашнего мастера для распила материалов.

В приспособлении предусмотрено углубление, в которое вставляют плинтуса или доски. Также имеется щель для пилы, имеющая наклон в 45 и 90 градусов. Для примера можно рассмотреть, как срезать углы на потолочном плинтусе под углом 450 с помощью стусла.

Подобный процесс предполагает выполнение следующих действий:

  • Плинтус необходимо приложить к месту крепления.
  • Сделать метку для отреза.
  • Установить плинтус в углубление стусла, прижав к поверхности приспособления нижней стороной. При этом сторона, предназначенная для нанесения клеевого состава должна смотреть вверх.
  • В отверстие для отреза в 45 градусов вставляют пилу и отпиливают плинтус.
  • С помощью этой же пилы или ножа срез можно подправить, убрав неровности.
  • Плинтус приклеивают на место. Задача, как резать потолочный плинтус в углах, считается решенной.

Можно ли врезаться в газопровод без отключения газа и что говорит закон

Опираясь на закон РФ можно сделать вывод, что несанкционированное присоединение к газопроводу строго запрещено, но несмотря на достаточно серьезные наказания, количество правонарушений не уменьшается.

Ответственность за невыполнения правил врезки будет зависеть от различных нюансов и обстоятельств. Статья 7.19 КоАП РФ предусматривает наказание в виде административного штрафа в размере от 1000 до 3500 рублей, к тому же правонарушитель обязан возместить убытки перед поставщиком газа и оплатить восстановление различного оборудования.

Если человек попадался на незаконной врезке в газопровод неоднократно, то наказание ужесточается и идентифицируется как преступление, за что субъект может получить срок от двух до шести лет или штраф, но уже от 100 до 500 тысяч рублей.

Чтобы обезопасить себя от возможной ответственности перед законом, нужно знать главные правила врезки по ГОСТу (http://docs.cntd.ru/document/1200075303):

  • присоединение к сети, в которой зафиксировано низкое давление, строго запрещено (норма от 20 до 80 мм вод. ст.);
  • врезка к магистралям с высоким давлением возможна, но только в том случае, если оно предварительно будет снижено, сделать это можно с помощью специального оборудования.

Но любые действия с газопроводом, которые выполняются человеком или группой людей без специального разрешения, будут считаться нарушением закона.

Какими бывают газотранспортные магистрали

Газопровод – это специализированный трубопровод, предназначение которого заключается в транспортировании и хранении некоторых объемов голубого топлива. Он может иметь разные конструкционные особенности, отличающиеся в зависимости от возложенных на магистраль задач.

Например, сети международного значения доставляют огромные объемы газа на большие расстояния, потому в них постоянное давление поддерживается на высоком уровне. Именно поэтому любые эксперименты с системами подачи газа неуместны и могут быть опасны не только для вас, но и для окружающих.

А значит, оптимальным вариантом для проведения работ с системой станет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что отвечает требованиям законодательства.

Врезку в газопровод должен осуществлять специалист газовой службы, имеющий необходимый уровень допуска и соблюдающий все меры безопасности

Газопроводы устроены подобно кровеносной системе человеческого организма. Их роль можно сравнить с коронарными сосудами. А уже от центральных отходят трубы регионального значения, распределяющие голубое топливо между потребителями.

Они меньше магистральных, потому и давление в них гораздо ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону снижения, так и в возрастающем направлении.

Подключение к газовым коммуникациям происходит при наличии у организации специального допуска. А разводку внутри своего дома можно попробовать осуществить собственноручно. Для этого достаточно лишь знать четкую последовательность действий и придерживаться необходимых мер безопасности.

Врезка в водопровод из металлических труб

  • фланец изготавливается самостоятельно из трубы, внутренний диаметр которой совпадает с диаметром проложенной магистрали. Соблюдение такого условия обеспечит нужную герметичность для всей системы;
  • можно воспользоваться тройником с нужным диаметром. Для этого из детали удаляется часть трубопровода без патрубка. Затем расходный материал разрезается, выполняется отверстие. Для фиксации трубопровода используется сварка либо патрубок;
  • специалисты советуют приваривать фланец к трубопроводу. Сварочные работы выполняются по всему периметру изделия. Сварочную методику можно заменить герметиком и хомутом.

С помощью специального устройства делают отверстия в расходных материалах под давлением. Принцип рассматриваемого метода:

  • удаление изоляции;
  • зачистка поверхности труб.
  • установка фланца на подающий трубопровод с последующей его фиксацией хомутом;
  • подсоединение задвижки к фланцу;
  • монтаж устройства для сверления;
  • ввод фрезы через задвижку;
  • вырезка отверстия;
  • снятие сверлильного оборудования;
  • перекрытие подачи воды из патрубка.

По вышеописанной технологии можно произвести врезку без сварки в стальную трубу. Данная методика несколько отличается от технологии врезки в полипропиленовое изделие, не применяя сварку. Поэтому прежде чем начать монтажные работы, рекомендуется определиться с типом используемого расходного материала. Его расчет производится с запасом. По завершении работ система проверяется на герметичность. При её нарушении проводят дополнительные ремонтные работы. Их можно выполнить самостоятельно либо с помощью специалистов. Если системе герметична, магистраль готова к эксплуатации.

Работа с полипропиленовыми трубами

Полипропиленовые трубы широко используют для монтажа систем отопления, а также для водоснабжения жилых домов. Материал имеет хорошие гигиенические показатели, но это не не единственное его преимущество.

Преимущества полипропиленовых труб: • Устойчивость к воздействию коррозии. Для материала не характерно образование ржавчины. • Низкий уровень шума. Движение теплоносителя в полипропиленовых трубах практически не слышное. • Высокая прочность. Для монтажа систем отопления полипропиленовые трубы предварительно армируют. Это позволяет сделать материал более устойчивым к различным нагрузкам. • Надежное соединение трубопроводов. Полипропиленовые трубопроводы крепятся между собой за счет сварки. • Устойчивость к воздействию солей, щелочей прочее. В системе отопления не образовывается накипь. • Долгосрочная служба. Полипропиленовые трубопроводы можно эксплуатировать на протяжении более 50 лет.

Допуск на выполнение работ

Работы по врезке в водопроводные магистрали, как посредством сварки так и без нее, нельзя осуществлять без получения соответствующих разрешений.

Выполнение незаконной врезки традиционно завершается привлечением хозяина к материальной и административной ответственности.

План участка можно получить в Федеральном центре регистрации земельных владений, а технические условия в центральном отделе водоканала.

В техусловиях на подключение будут указаны:

  • место подключения;
  • диаметр магистрального трубопровода;
  • данные, необходимые для врезки.

Кроме местной структуры Водоканала разработкой проектно-сметной документации занимаются специализированные проектные организации, имеющие соответствующую лицензию.

Затем документацию на врезку следует зарегистрировать в местном отделении СЭС. Одновременно с подачей собранного пакета документов в филиал СЭС для регистрации требуется оставить заявление на выдачу заключения о необходимости подключения к водопроводу.

Для проведения работ следует иметь на руках план участка, а также получить технические условия и разрешение на врезку местного водоканала

Согласно общепринятым нормативам выполнение врезки трубы под давлением и установку приборов учета должны выполнять квалифицированные специалисты, имеющие соответствующий допуск. Самостоятельно своевольно выполнять подобные работы запрещено.

Сэкономить, приложив собственные усилия к подключению, получится только на производстве земляных работ в период разработки и засыпки траншеи.

Условия, при которых нельзя осуществлять врезку:

  • если трубопровод магистральной сети имеет большой диаметр;
  • если землевладение не подключено к центральной канализационной системе;
  • если врезка предполагается в обход приборов учета.

Даже при наличии всех разрешений врезку трубы к действующей сети должны выполнять только квалифицированные специалисты.

Сэкономить можно лишь на том, если своими силами произвести часть работ, выполнение которых не требует наличия лицензии

К числу таковых можно отнести: земляные работы (копание и обратная засыпка траншей), доставка материала и другие виды подсобных работ, которые не связаны непосредственно с процедурой врезки.

Разумеется, никто не может запретить хозяину выполнить врезку самостоятельно. Поэтому в статье подробно расписана последовательность выполнения действий.

Устройство холодной врезки

Установки холодной вырезки предназначены для механической вырезки отверстий в трубопроводах Ду 150…1200, находящихся под давлением рабочих сред до 6,3 МПа (нефть, вода и др.), через запорную арматуру, установленную на отводной патрубок Ду 50,100,150,200,300 во взрывоопасных зонах класса «1» согласно ГОСТ 31610.10-2012Применяемый инструмент и приспособления:

  • сверла сплошного сверления цельные;
  • инструмент комбинированный, состоящий из кольцевого сверла и центрального спирального сверла;
  • диаметр сверл d=50 (УХВ-50), d=80, d=100, d=120, d=132, d=150 (УХВ-150), d=170, d=200, d=225, d=230, d=250, d=270, d=300 (УХВ-300);
  • специальный ключи d=36(УХВ-50), d=36, d=50 (УХВ-150), d=80, d=100, d=120, d=132, d=150 (УХВ-300)
Технические характеристикиУХВ-50УХВ-150УХВ-300
Максимальное давление в вырезаемом трубопроводе, МПа6,36,36,3
Частота вращения режущего инструмента, об/мин33,2149,8249,82
Подача режущего инструмента, мм/об0,0780,0620,062
Максимальный ход инструмента, мм50100120
Время вырезки отверстий, мин, не более204040
Установленная мощность, кВт, не более1,12,23,0
Габаритные размеры, мм275х666х7501260х670х3601750х785х525
Масса (без электрооборудования и переходников), кг, не более60113210
Диаметр фрезы, мм3636*; 80; 120; 132; 150170; 225; 230; 250; 270; 300; 80*; 120*; 132*; 150*

* с применением дополнительного преходника под режущий инструмент.

Разработка защищена патентом № 2147975 от 11.03.1999 г.

источник

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
