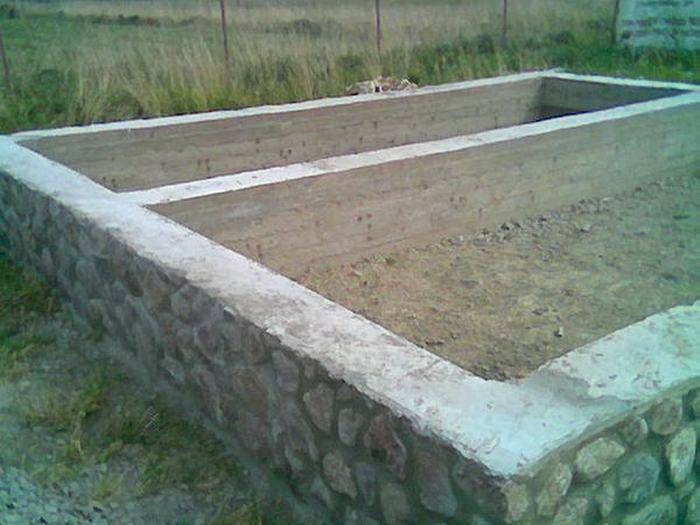

Как сделать бутовый фундамент своими руками
Работы по возведению делятся на несколько циклов, каждому из которых нужно подойти с ответственностью:
- отрывка котлована и уплотнение основания;
- кладка ниже уровня земли;
- кладка выше уровня земли;
- гидроизоляция и засыпка фундаментов.
Каждый этап имеет свои особенности.
Земляные работы
Избежать данного этапа позволяет лишь устройство здания на винтовых сваях.
Перед началом работ на местность выносят разметку осей или расположения ленты фундамента.
При наличии в здании подвала котлован устраивают под всю площадь здания. Если подвал не предусмотрен, вырывают траншеи под стены. Ширина траншеи принимается больше, чем ширина фундамента по обрезу, так как бутовая конструкция имеет трапециевидную форму в разрезе, то есть утолщается снизу.
Для определения глубины отрывки котлована необходимо знать глубину промерзания грунта. Она приводится в нормативных документах для каждого типа местности.Грунт вынимают на 20-30 сантиметров ниже промерзания. На этой дополнительной глубине укладывают подушку из крупнозернистого песка, которая образует ровное основание и играет роль дренажа.
Удаленный грунт оставляют неподалеку, он понадобится на завершающем этапе работ.
Необходимые инструменты и материалы:
- экскаватор или специальные машины для разработки грунта, при большой глубине залегания фундаментов;
- лопата для доработки грунта;
- доски для укрепления стенок котлована или траншеи;
- песок крупнозернистый для песчаной подушки;
- вода для проливки песка при уплотнении;
- полиэтиленовая пленка, укладываемая поверх песчаной подушки для предотвращения попадания влаги в фундамент.
Кладка стен фундамента
Снизу укладывают самые крупные камни. Второй ряд кладется с обеспечением перевязки, то есть верхний камень опирается на два нижних. Перевязку обеспечивают как в продольном, так и в поперечном направлении.
В качестве связующего состава для камней используют цементно-песчаную смесь. При приготовлении на три части песка используют одну часть цемента. Пустоты между камнями заполняют щебнем с «тощим» бетоном жидкой консистенции.
Кладка выше уровня земли выполняется из самых ровных камней. Обычно высота цоколя составляет 50-60 сантиметров. Необходимо такое же обеспечение перевязки, как и при укладке нижних слоев.
Инструменты и материалы для выполнения работ и их примерная стоимость:
- бут – от 500 рублей за тонну;
- цементно-песчаный раствор – от 2800 рублей за кубометр;
- щебень и бетон марки М100. Цена за щебень составит от 300 рублей за метр кубический, а на бетон от;
- кельма и растворная лопата. В сумме обойдутся в 200-300 рублей;
- отвес, шнур-причалка и строительный уровень для контроля вертикальности и горизонтальности кладки. Отвес можно сделать самостоятельно. Цены на строительный уровень начинаются от 1300 рублей;
- прямоугольная и остроносая кувалды для разбивки и сколки камней, обе можно приобрести за 1000 рублей. Существуют двухкомпонентные кувалды, способные заменить сразу и прямоугольную, и остроносую, цена от 500 рублей.
Рассчитать необходимый вес бутового камня несложно: достаточно объем умножить на плотность. Нужный объем определяют, перемножив длину стен фундамента на их толщину и на глубину залегания. Плотность камня от 1800 килограмм на метр кубический.
Расход раствора составляет 0,3-0,4 кубометра на 1 метр кубический кладки.
Закончив кладку, засыпают пазухи грунтом, оставшимся после отрывки котлована. Работу производят послойно, тщательно уплотняя каждый слой. Поверх засыпанного грунта устраивают отмостку на влагостойком основании. Она устраивается вдоль всего периметра здания и может быть выполнена из бетона, асфальта, брусчатки или тротуарной плитки.
После засыпки пазух выполняют гидроизоляцию стен. В отличие от всех остальных ленточных фундаментов, бутовый камень не требует вертикальной защиты, что уменьшает трудоемкость и снижает затраты на материалы.
От попадания излишней атмосферной влаги фундамент защищает отмостка. Для защиты материала наружных стен по обрезу конструкции выполняют горизонтальную гидроизоляцию. Для этого применяются рубероид, гидроизол или линокром, уложенные в два слоя. Эти материалы представляют собой основание, пропитанное вяжущим веществом. Самым дешевым вариантом станет рубероид, это кровельный картон с битумом. Линокром и гидроизол более современные материалы.
Рулон рубероида площадью 15 квадратных метров будет стоить от 300 рублей, цены на гидроизол начинаются от 35 рублей за метр квадратный, а на линокром от 55 рублей.
Качественно выполненные фундаментные работы способны обеспечить очень большой срок эксплуатации бутового фундамента, который прослужит нескольким поколениям.
Анализ грунта – этап первый
От грунта, на который будет установлен фундамент, так же как и от качества строительных материалов, используемых вами, зависит долговечность и устойчивость фундамента. Грунт под вашим гаражом должен быть равномерно снижаем и прочным. Ни в коем случае, он не должен оползать, проседать или вспучиваться.
Это моет привести к появлению на стенах фундамента трещин и его осадке. Так что не стоит выбирать грунты, которые имеют примеси пылевого песка, глины, торфа, они могут при намокании образовать плавуны. А, вот вспучиваются супеси, глинистые грунты и лессовые, при замерзании.
Ленточный бутобетонный фундамент будет для вас наиболее оптимальным вариант, при условии, что у вас не тяжелый грунт.
Такая конструкция поможет сэкономить денежные средства и, с легкостью, будет поддерживать наземную конструкцию. Если вы запланировали постройку с использованием тяжелых материалов, то такой фундамент вам использовать не рекомендуется. В данном случае, ваши планы сэкономить приведут к большому разочарованию.
Именно поэтому, перед началом строительства следует не поскупиться и заказать анализ грунта на площадке под строительство.
Если вы будете иметь на руках готовый анализ, то вы смоете правильно подготовить почву к строительству гаража. В таком случае он не подмокнет после первого дождя, не потрескается, и не сползет. Ну, и, наверное, само главное, при таком исследовании вы твердо сможете для себя решить, следует ли вам строить такой фундамент или все-таки не стоит рисковать.
Правильное армирование колонн
Все опоры столбчатого фундамента необходимо обязательно армировать для надежности и крепости сооружения Все опоры столбчатого фундамента необходимо обязательно армировать для надежности и крепости сооружения. Исключение составляют только столбы круглого сечения, залитые в опалубку из металлических или асбестоцементных несъемных труб.
Армируют все колонны стальными прутами. Для продольной установки применяют прутья класса АIII сечением от 12 до 16 мм. Для поперечного армирования можно использовать пруты с гладкой поверхностью сечением 6-8 мм.
Для столбов круглого сечения арматуру изготавливают из трех продольных прутов с расположенными поперечно ребрами. Их шаг должен составлять 15-20 см. Для квадратных опор технология создания армирующего каркаса такая же, с той лишь разницей, что используются четыре продольных прута.
Что это такое, его особенности
По геометрии и принципу строительства бутобетонный фундамент мало отличается от железобетонного. Все так же нужна траншея, опалубка раствор.
Но не требуется арматура – ее функции выполняет камень, который добавляют непосредственно в бетон. После этого смесь заливают в опалубку.
Далее ведутся те же работы, что при возведении железобетонного основания – удаление опалубки, гидроизоляция, при необходимости – теплоизоляция, строительство цоколя.
Плюсы и минусы
За счет использования камня в растворе, основание обладает такими достоинствами:
Высокая прочность – при правильных расчетах фундамент выдерживает вес двухэтажного кирпичного дома.
- Легко купить все строительные материалы.
- Для монтажа не нужны специальные навыки, можно справиться своими силами.
- Экономия средств за счет отсутствия арматуры.
- Экологичность.
- Устойчивость к воздействию влаги – бут обладает малой гигроскопичностью.
- Устойчивость к низким температурам.
- Цоколь не требует дополнительной отделки, за счет бута имеет привлекательный внешний вид.
- Подходит для всех видов почв (хотя есть определенные условия при проектировании).
Но не обходится и без недостатков. Так, бутобетонное основание мало подходит для тяжелого особняка, поэтому лучше использовать его для одноэтажных, мансардных домов. Если планируется коттедж в 2 этажа, для возведения 2 этажа лучше использовать газобетон, каркас и другие легкие материалы.
Вторым, относительным недостатком, является необходимость в гидроизоляции, теплоизоляции основания. Недостаток относительный, так как современные требования к фундаментам подразумевают их изоляцию во всех случаях, если говорить о климате даже в средней полосе.
В каких случаях используют?
Основание из камня и бетона строят для дачных домов, одноэтажных коттеджей и коттеджей с мансардой, построенных из материалов с небольшим весом. Такой фундамент подходит для садовых построек (теплиц, сараев, беседок). При расчете основания нужно учитывать тип грунта.
Технология и этапы
Замена ленточного фундамента начинается с рытья траншей, глубина которых должна превышать глубину заложения старого основания. Применение роющей спецтехники в данном случае нежелательно, поскольку рытье будет происходить в непосредственной близости к зданию и существует риск случайного повреждения несущих конструкций. Траншеи следует выкапывать вручную.
Далее поэтапно демонтируется поврежденный фундамент. Демонтаж выполняется небольшими участками, не превышающими 2 метра. Конструкцию разбирают с помощью молотов, кувалд и других приспособлений.
На месте разрушенного фундамента обустраивается песчано-гравийный дренаж, поверх которого монтируется деревянная опалубка. В нее помещают двухуровневый арматурный каркас, после чего заливают бетонную смесь. Чтобы повысить прочность конструкции, следует в процессе заливки бетона уплотнять раствор при помощи специального погружного вибратора.
Затвердевание и полное схватывание длится около двух недель
Данный этап является необязательным, его можно пропустить, если здание имеет сравнительно небольшой вес и построено из бруса. На завершающем этапе проводятся гидроизоляционные работы.
Когда новый фундамент возведен, здание снимают с временных опор и равномерно опускают на новое основание.
В некоторых случаях подъем здания является невозможным или недопустимым – например, если это может привести к деформациям стен и распространению трещин. В таких ситуациях замена фундамента проводится без подъема. Здание фиксируют на жестких опорах — например, на толстых деревянных брусьях, которые располагают поперек стен сооружения.
Что нужно, чтобы изготовить бутобетонный фундамент своими руками
Материалы для основания Учитывая, что такое основание больше практикуется для малоэтажного строительства, то и фундамент может быть любой формы, даже изгибистой. И это ключевая особенность такой конструкции, ведь можно построить фундамент любой формы, размеров, глубины залегания. Также он прекрасно подходит для декоративных заборов, а верхняя открытая часть может быть оформлена на любой вкус с помощью декоративных материалов. Таким образом, для возведения бутобетонного фундамента нужно:
- Бетонный раствор, сделанный с песка мелкой фракции и цемента. Щебень как наполнитель тут не используется, а сам раствор должен быть достаточно жидким.
- Щебень мелкой фракции для заполнения пор между камнем;
- Бутовый камень различных размеров, но желательно небольшой, с ровными или рваными краями, плоский. Также тут отлично подходит кирпичный бой, песчаник или речная галька. Фактически, в роли бутового камня для фундамента подойдет любой строительный каменистый материал или его составляющие.
Для возведения основания нужны следующие инструменты:
- Кельмы различного размера;
- Лопата;
- Уровень;
- Плотницкий топор;
- Отвес и уровень;
- Рулетка;
- Строительный молоток.
Компоненты
Состав бутобетона для фундамента включает несколько основных компонентов:
- бутовый камень (40-60%);
- речной песок средней фракции;
- цемент М400, М500;
- вода;
- пластификаторы.
Бутовый камень природный по размерам может быть любым с одним ограничением – длина фрагментов не должна превышать 1/3 ширины фундаментной стенки. Можно использовать половинчатые кирпичи и обломки керамических блоков, крупный щебень, горные обломочные породы. Бутовые камни необходимо предварительно очистить от налета и загрязнений методом отсева или омовения струей воды.
Цемент высоких марок М400-М500 подойдет для получения конструкции оптимальной прочности, соответствующей М300-М400.
Песок речной очищенный входит в состав бутобетона в качестве мелкого наполнителя. Его используют с цементом в соотношении 3 к 1, может быть 2 к 1 для улучшения прочности конструкции.
Пластификаторы рекомендуется вводить в цементный раствор для фундамента с целью улучшения его пластичности и укладки. Это могут быть присадки-модификаторы для повышения морозоустойчивости материала, водонепроницаемости.
Вода в раствор вводится по мере необходимости в малых дозах.
Расход готового цемента-раствора на 1 куб бутобетона оставляет 40-60% в зависимости от количества бута в объеме конструкции.
Точный состав компонентов определяется конструктивно и зависит, опять же, от бутового наполнителя.
Это интересно: Особенности бутового фундамента — объясняем тщательно
Выбор бутового камня
В качестве бутового камня используют элементы горных пород определённой формы и габаритов. Образуются они в процессе фракционирования при изготовлении щебня. Чтобы отобрать материал необходимых размеров обычно используют специальный сортировочно-дробильный комплекс, хотя в ряде случаев камни отбирают и вручную, что влияет на его окончательную стоимость.
Бут может использоваться как в строительстве, так и в архитектуре, и при оформлении ландшафтного дизайна
Хоть этот материал и является долговечным, стоит обратить внимание на определённые параметры при его выборе, что позволит продлить срок эксплуатации готовой конструкции. Итак, чтобы возвести качественный бутобетонный фундамент своими руками, следует брать камни, соответствующие ряду критериев:
- Используемые элементы бута должны иметь примерно одинаковый размер, равный 20х25 сантиметров. Применение слишком мелких экземпляров значительно увеличит расход цемента, а чересчур крупных — снизит устойчивость фундамента.
- Нежелательно возводить основу из камней с заметными трещинами, поскольку это может привести к нарушению целостности конструкции после введения её в эксплуатацию.
- Нельзя использовать загрязнённый материал, иначе он будет плохо сцепляться с цементной смесью.
- Каждый камень должен быть прочным, что можно проверить ударом молотка. Если бут рассыпается под воздействием этого инструмента — качество материала очень низкое и использовать его не стоит. Хорошие булыжники остаются неповреждёнными и издают звонкий звук.
Как сделать бутовый или бутобетонный фундамент
При этом, как правило, столбчатые фундаменты применяют для строительства легких сооружений из бруса, оцилиндрованного бревна или построек каркасного типа. Если вы планируете строительство бани из дерева, то столбчатые фундаменты будут хорошим выбором.
Если у вас на участке преобладают пучинистые грунты, сформированные влажными пылеватыми песками с прослойками ила, глинистыми грунтами, подверженными морозному пучению, то хорошим выбором может стать строительство ленточного фундамента, в том числе и мелкозаглубленного.
Как сделать бутовый фундамент своими руками?
Какого бы типа фундамент вы не выбрали в зависимости от грунтовых условий и веса возводимой постройки, выполнить их можно из различных материалов.
На сегодняшний день широко используются фундаменты из железобетонных блоков, монолитные фундаменты, заливаемые в опалубку с установленным в нее арматурным каркасом, фундаменты из кирпича, а также столбчатые фундаменты из предварительно обработанных деревянных столбов.
В слабых грунтах довольно часто возводят фундамент из бутового камня или бутобетонные фундаменты.
Бутовые фундаменты выполняются из крупных камней, укладываемых на хорошо утрамбованный грунт основания. В зависимости от грунта бутовый фундамент может возводиться как в опалубке, так и непосредственно в траншее с отвесными стенками.
Камни укладываются рядами, перемежающимися слоями гальки или гравия, уплотняемыми трамбовкой и проливаемыми цементным раствором. заполняющим пустоты в кладке.
Толщина каждого ряда составляет 15-20 см. Раствор, использующийся для бутовых фундаментов следует готовить в следующей пропорции: на 1 часть цемента 3 части песка. Количества камня в кладке должно быть примерно равно количеству раствора. Цемент лучше всего предпочесть марки М400 или М500.
Перед началом строительства бутового фундамента следует отобрать достаточное количество камней нужного размера, отчистить их от грязи и пыли. Для кладки нижних рядов желательно выбрать плоские продолговатые камни длиной до 20-30 см.
Устройство бутобетонного фундамента
Бутобетонный фундамент отличается от бутового тем, что выполняется из того же раствора, из которого делается бетон. Но вместо щебня в состав смеси добавляют кирпичный бой, бутовый камень, кирпич-половняк.
Укладывается бутобетонный фундамент также послойно – сначала слой раствора толщиной 10 см, потом слой наполнителя толщиной 15-20 см и т.д.
Схема устройства бутобетонного фундамента под кирпичные стены показана на рисунке ниже:
Как видите, здесь устроена песчаная подушка под фундамент. позволяющая более равномерно перераспределять нагрузки от строения на грунты основания.
Особенности строительства бутового фундамента
Часть бутового фундамента, возвышающуюся над поверхностью земли, рекомендуется выполнять одновременно с облицовкой кирпичом.
Крепление кирпичной облицовки с надземной частью фундамента производится укладкой тычкового ряда кирпичей, заделываемых на полкирпича в бутовую кладку, через каждые 4-6 ложковых рядов.
Цифрами обозначены: 1 — изоляция, 2 — бутовый камень, 3 — кирпичная кладка .
Если в процессе строительства бутовых фундаментов планируется остановка работ продолжительностью более суток, то для защиты в жаркую погоду от высыхания уже построенную часть фундамента следует проливать водой не реже 3-4 раз в сутки, укрыть пергамином или пленкой, препятствующей пересыханию раствора.
Как видите, в строительстве бутового и бутобетонного фундамента нет особых сложностей и при наличии всех необходимых материалов вы всегда сможете построить такой фундамент своими руками.
Печи новосибирской компании Термофор в последнее время пользуются все большим спросом и это не случайно. Каменки Термофор завоевали популярность у покупателей благодаря надежности в работе и доступным ценам. Сегодня в компании производится новая линейка Читать.
Одним из наиболее популярных видов дверей являются двери с филенкой. Благодаря простоте конструкции и красивому внешнему виду такой тип дверей часто выбирают в качестве межкомнатных и входных. Они изготавливаются из различных материалов, поэтому не составит Читать.
Несмотря на то, что в каждой бане есть окошки, далеко не всегда освещения, которое через них проникает внутрь достаточно, чтобы с комфортом попариться и помыться. Особенно, если вы решили сходить в баньку вечером или в пасмурную погоду. Поэтому, зачастую в Читать.
Бутобетон фундамент
Предельный угол a выполняются, как правило, в опалубке . Пластичность бетона должна обеспечивать свободное втапливание камней без трамбования. Составы растворов для каменной кладки стен и фундамента показаны в табл.4 здесь ниже. Заполнитель утапливают в раствор послойно с трамбованием.
Бутобетонный ленточный фундамент: выбор камня, пошаговая инструкция от Сделай сам из вилок
3. Организация работ при кладке бутовых и бутобетонных фундаментов. Кладку бутовых фундаментов можно начинать лишь после выполнения всех подготовительных работ.
Вибрирование кладки фундамента, возводимого в траншее, отрытой в плотных грунтах, допускается только при выполнении кладки враспор со стенами траншей.
Работы по устройству фундаментов должны выполняться в соответствии с требованиями. СНиП Земляные сооружения, основания и фундаменты СНиП Несущие и ограждающие.
Если верхняя часть фундамента называется обрезом, то нижняя — подошвой. Высотой фундамента называют расстояние от его подошвы до обреза
ВНИМАНИЕ!
На осаженный слой камня укладывают новый слой бетонной смеси и после вибрационного уплотнения в него вновь втапливают камни и т.д.
Толщина стен подвалов из бутобетона принимается — не менее 35 см, размеры сечения столбов не менее 40 см. Фундаменты стен.
ВНИМАНИЕ! Прямоугольное сечение бутобетонного фундамента по высоте допустимо лишь при небольших нагрузках на фундамент и достаточно высокой несущей способности грунта. Стационарные столбчатые или отдельные бутовые фундаменты имеют вид отдельных опор, устраиваемых под стены. Варианты устройства ленточных и столбчатых бутобетонных фундаментов
Варианты устройства ленточных и столбчатых бутобетонных фундаментов
Стационарные столбчатые или отдельные бутовые фундаменты имеют вид отдельных опор, устраиваемых под стены. Варианты устройства ленточных и столбчатых бутобетонных фундаментов.
Стационарные фундаменты ;
- Песок ;
- Цемент М-500/М-400.
В зависимости от того, сколько в бетонном растворе содержится воды, его можно разделить на:
Технология бутобетонного фундамента предполагает использование пластичного бетонного раствора. Так, жесткая смесь легко укладывается вибратором и сохраняет форму, тогда как пластичная смесь форму не сохраняет и плохо растекается, не до ровной поверхности. Пластичную смесь очень легко утрамбовывать, применяя самую обыкновенную лопату. Отличительная черта литых смесей состоит в том, что при растекании они формируют ровную поверхность горизонтали.
Монтаж
Как уже говорилось, бутобетонный фундамент своими руками сделать можно, важно придерживаться определенных правил и последовательности
Подготовительные работы и анализ основания. Нужно узнать о наличии грунтовых вод, снять верхний плодородный слой почвы, удалить с местности все коряги и корни; Выкапывание котлована должно осуществляться с учетом высоты подземной части конструкции плюс толщина подушки – песок и щебень, около 20 см. на этом же этапе при наличии высоких грунтовых вод в углубление укладываются дренажные трубы с выводом в колодец или канаву; Насыпь подушки с уплотнением; Далее устанавливается опалубка по ширине ленты под внешние и внутренние стенки
Важно сделать перемычки по верху формы и распорки по бокам, чтобы тяжелые камни не изменили форму и целостность опалубки; Утрамбованный песок и щебень нужно зафиксировать бетоном М75-М100 слоем 2-5 см. Он служит одновременно частью подушки под ленту и предотвращает введение бутовых камней в основание; Когда нижний слой схватится, заливается цементно-песчаный раствор (цпр) М350-М400 равномерным слоем около 20 см. Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см
Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей; Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас; Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой
Равномерно укладывается первый слой камней таким образом, чтобы между ними было усредненное расстояние 5 см. Бут должен выступать над раствором примерно наполовину. Если камни мелкие, толщину растворной заливки следует сделать меньшей; Заливается цпр так, чтобы нижний ряд был закрыт, а жидкий слой составлял, опять же, половину толщины следующей кладки камней. При необходимости монтируется арматурный каркас; Действия повторяются до верхней метки, последняя заливка осуществляется вровень для создания гладкой монтажной поверхности. Поливается водой.
Секреты устройства бутобетонного фундамента:
- Укладку камней нужно осуществлять сразу после заливки раствора, пока он не схватился, то есть работать надо в темпе;
- Подбирать бут нужно по форме, чтобы он равномерно заполнял объем опалубки без образования пустот;
- Залитый бетон протыкают куском арматуры или деревянной палкой, чтобы изгнать из массы воздушные пузыри;
- При работе в морозы конструкцию необходимо хорошо теплоизолировать на первое время до набора прочности %, в теплое время – своевременно поливать и держать под пленкой для избегания пересыхания.
Как видно, обустроить бутовый фундамент даже непрофессионалу несложно, важно правильно определить размеры ленты, подготовить камни и затворить цементный раствор. Конструкция в результате получается долговечной и надежной. Перед кладкой стен поверхность фундамента покрывают гидроизоляцией
Перед кладкой стен поверхность фундамента покрывают гидроизоляцией.
Проектирование
Расчеты бутобетонного фундамента начинаются с определения ширины и глубины заложения подошвы сооружения.
Определение этих значений зависит от нижеследующих факторов:
- конструкция сооружения (наличие подвала, инженерные сети и пр.);
- характер и величина нагрузок;
- рельеф местности;
- геологические условия;
- гидрогеологические условия;
- климатические условия (глубина промерзания и т. п.).
Еще, глубина залегания подошвы сооружения должна обеспечивать надежную работу основания по предельным расчетным состояниям (растяжение, сжатие и т.д.) и по максимуму исключать промерзание грунта под конструкцией.
Основание глубина заложения
Как сделать фундамент из бутового камня своими руками
Разметка и земляные работы
Разметка территории начинается с подготовки. Убирается мусор и верхний плодородный слой грунта.
Инструменты для разметки:
- обноска или колья;
- верёвка;
- теодолит (измерительный прибор);
- рулетка.
За ориентир можно взять стену соседнего знания. Устанавливаем обноску — это будет первым углом нашего прямоугольника. Ставим вторую параллельно первой протягивая между ними верёвку на расстоянии, указанном в проекте вашего дома. Внешняя сторона готова, натягиваем леску для внутренней стороны стены, ширина зависит от расчётов. Стоит оставлять запас для установки опалубки, поэтому плюс 10 см к ширине ленты. Проделываем те же действия для остальных стен коттеджа. Совет! Обноски стоит ставить на 0,5 м от основания, чтобы было удобно капать траншеи. Траншеи копают для незаглубленного и мелкозаглубленного типов, для заглублённого фундамента вырывают котлован.
Песчано-гравийная подушка
Кладётся геотекстиль по периметру траншеи. Подушка делается из двух слоёв. Первый слой песка 15 см для выравнивания плоскости. Второй слой щебня 15 см, сделает прочное основание под фундамент дома. Тщательно трамбуется каждый из слоёв.
Опалубка
Конструкция опалубки делается из деревянных щитов. Щиты сбиваются из досок, фанеры или ДСП толщиной 3 см. Внешние щиты укрепляются опорами по периметру через каждые 60 см. Между собой щиты скрепляются шпильками.
Как сделать опалубку своим руками — читайте в статье.
Приготовление раствора
Кладка бута для ленточного фундамента
Кладка бута для столбчатого фундамента
Заливка происходит слоями. Первый слой заливается 10–15 см. Это необходимо для избежание разрыва кладки и выдавливания камня. После просыхания кладут крупные бутовые кирпичи с параллельными гранями на расстоянии 5 см вдоль траншеи. Когда укладка сделана всему периметру и заливают бетоном слоем 15–25 см с утрамбовкой для проникновения раствора во всё щели.
Совет! Камень смачивают водой, перед кладкой, для лучшего скрепления с бетонным раствором.
Второй и третий слой выкладываем способом перевязки, поперёк и вдоль. Ряды делаем ровными и параллельными друг другу. Для ростверка используют ровные камни. Кладка не отличается, метод перевязки. Толщину слоя ленты не делаете больше 30 см.
Рецепт! Приготовление бетона классом B15 маркой М200-М300. Пропорция для замешивания: цемент, песок, щебень — 1 / 3,5 / 5,6 (кг). Добавляем воду на глаз, чтобы образовалась неоднородная масса.
Материалы и инструменты, необходимые для изготовления бутобетонного фундамента
Сейчас бутобетонный фундамент все чаще выбирают в частном строительстве
Его выгода очевидна и привлекает внимание застройщиков. Технология производства работ глубоко изучена и ее легко трансформировать под конкретный объект
Специальная бутобетонная смесь готовится из подготовленных составляющих, которые должны соответствовать маркам и качеству, заложенному в проекте. Половину объема приготавливаемой смеси составляет бетон, а вторую часть — особый бутовый камень. К каждому из ингредиентов выставляются соответствующие технические требования, которые определяют характеристики будущего здания.
В стандартной технологии строительства допускается снижение составляющей камня до 40% от объема.
Бутобетонный ленточный фундамент изготавливается из бетона, марка которого должна быть М-400 или М-500. Щебень используется мелкой формации, не более 3 см. Пропорции щебня, песка и цемента должны быть 5 к 3 к 1. С помощью воды выходят на необходимую консистенцию раствора. Она зависит от будущей технологии возведения, а также от использования специальной трамбовки или вибрационной плиты.
Методика производства работ не отличается от стандартного подхода к строительству ленточного монолитного основания и требует тех же инструментов.
Как сделать бутовое основание своими руками
Изучая бутовый ленточный фундамент (что это такое, для чего нужен и как делать), многие сомневаются, что все работы можно выполнить самостоятельно, но это вполне реально. Главное – все изучить и продумать.
Основные этапы закладки бутового фундамента:
- Рытье траншеи
- Засыпка подушки на дно траншеи из нескольких слоев – песок, щебень, слой гидроизоляции
- Монтаж опалубки
- Укладка бутового камня на подушку с последующей заливкой раствором
Обычно бутовое основание упрочняют буроинъекционными сваями, которые вставляют в пробуренные предварительно отверстия и потом заливают раствором. Скважины нужно вставлять под углом, равным 45 градусам.
Выбор булыжников для основания
Камни для бутового фундамента выбирают некрупные, без грязи и трещин (чтобы обеспечить хорошую адгезию материала с раствором). До начала закладки камни увлажняют, что обеспечит усиление адгезии и защитит раствор от потери влаги.
Желательно проверять камни на прочность ударом молотка – подходящие для закладки булыжники издают чистый и звонкий звук.
В монтаже бутового фундамента используют камни:
- Промышленные – обычно камень выпускают в специальных комплексах для производства щебня, используют в процессе укрепления гидротехнических конструкций или железнодорожных полотен.
- Круглые – формируются природным путем.
- Постелистые – неправильной формы, могут использоваться для фундамента или декора цоколя, при реализации ландшафтного дизайна.
Земляные работы
Территория, на которой будет закладываться фундамент, тщательно очищается от мусора и всего, что может помешать выполнению работ. Потом исследуется грунт на предмет определения глубины пролегания грунтовых вод. С площадки удаляют почвенный мягкий слой, тщательно наносят разметку. В соответствии с разметкой роют траншею, в нее укладывают подушку из песка, щебня, гидроизолятора.
Выкладывание первого слоя бутового камня в траншею
После засыпки подушки устанавливают опалубку для будущего фундамента, заливают стартовый раствор, призванный защитить всю конструкцию от выдавливания бута, разрыва кладки. Раствору дают высохнуть и лишь после этого кладут первый слой камня.
Желательно начинать кладку с крупного бута, обладающего параллельными гранями. Первый слой обычно кладут вдоль траншеи, расстояние между камнями должно составлять не более 5 сантиметров. Сверху на первый слой заливают цементный раствор (отпрессованный обязательно), следя за тем, чтобы он надежно заполнял все щели. В зависимости от высоты камней, слой цементного раствора может составлять 15-25 сантиметров.
Выкладывание новых слоев
Укладка второго слоя бутового фундамента осуществляется по перевязочному принципу. Ряды делают параллельными и ровными. Второй ряд кладется поперек траншеи, потом третий – вдоль и так дальше. Чтобы выложить внешнюю часть фундамента (ростверк), используют лишь идеально ровные булыжники. Кладут ростверк по тому же принципу, что и остальные слои толщиной максимум 30 сантиметров.
Если кладется цоколь из бутового камня на ленточном фундаменте, камни подбираются красивые и подходящие, так как в будущем штукатурить или отделывать другим способом цоколь не потребуется – камень и так смотрится хорошо.
Местная канализация
Диаметр выпуска сети канализации должен быть не менее диаметра наибольшего из стояков, присоединяемых к выпуску. Присоединяется выпуск к наружной сети под углом не менее 90 градусов по отношению к направлению движения сточных вод (см. рис. 3).
В месте пересечения выпуска канализационной сети со стеной подвала в сухих грунтах между трубой и строительной конструкцией необходимо оставить зазор не менее 20 мм. Отверстие в стене при этом заделывают водонепроницаемым эластичным материалом. Во влажных грунтах применяют специальные сальники.
Отвод сточных вод от индивидуального дома можно производить в местную канализацию, фекальные воды в этом случае очищаются, проходя сквозь почву. Сточные воды из канализационного стояка, расположенного в доме, поступают в трубопровод, проложенный во дворе участка, а затем в колодец или септик.
