5 Основные неполадки
Одной из ключевых причин повреждения элеваторного узла является большое скопление мусора в трубопроводах. Зачастую этим мусором является грязь и твердые частички в воде. При резком снижении давления в отопительной системе чуть дальше грязевика нужно провести очистку этого резервуара. Грязь сбрасывают с помощью спускных каналов, после чего обслуживают сетки и внутренние поверхности конструкции.
При скачках давления необходимо проверить систему на наличие коррозийных процессов или мусора. Также проблему может вызывать разрушение сопла, в результате чего уровень давления станет слишком высоким.
Еще в работе элеваторных узлов встречаются такие явления, при которых давление начинает расти невероятными темпами, а манометры до и после грязевика отображают одинаковое значение. Если это так, необходимо провести комплексную очистку грязевика обратного контура. Для этого следует открыть краны, очистить сетку и избавиться от всех загрязнений внутри.
Если размеры сопла изменились из-за коррозийных процессов, возможно, произошло вертикальное разрегулирование отопительного контура. В таком случае нижние радиаторы будут прогреваться достаточно хорошо, а верхние останутся холодными. Для устранения неисправности нужно заменить сопло.
Распространенные неполадки узла в системе отопления
Большая часть неисправностей элеваторного узла возникает по двум основным причинам – во-первых, из-за повреждений самого устройства, а во-вторых, из-за расширения внутреннего прохода сопла. Несколько реже причиной выхода элеватора из строя может быть засорение грязевика, повреждение элементов запорной арматуры или сбой настройки регулятора.
Чтобы диагностировать неисправность в элеваторном узле, необходимо измерить температуру теплоносителя на входе и выходе устройства. Если разница температур значительна, то проблема, скорее всего, возникла по причине засорения прибора или расширения сопла. В первом случае для ликвидации неполадки требуется очистка узла, а во втором – замена рабочего элемента. Впрочем, этой работой могут заниматься только специалисты соответствующего профиля – жильцам квартир обычно не требуется даже знать, что такое элеватор в системе отопления.
При увеличении внутреннего диаметра сопла из-за коррозии отопительная система станет несбалансированной – теплоотдача отопительных приборов на верхних этажах будет недостаточной, а на нижних – чрезмерной. Чтобы устранить это явление, нужно будет заменить сопло элеватора аналогичным.
Засоренные грязевики заявляют о себе не только изменением температурного режима, но и перепадами давления, которые отслеживаются по соответствующим датчикам. Для очистки обычно хватает простого сброса при помощи крана, установленного в нижней части грязевиков, но в некоторых случаях приходится выполнять очистку вручную.
Заключение
Элеваторный узел системы центрального отопления – это полезное и нужное устройство, повышающее надежность отопления и обеспечивающее его нормальную работу. Несмотря на существование более современных альтернатив, элеваторные узлы все еще остаются самыми популярными и достаточно эффективными устройствами, предназначенными для оптимизации работы отопительной системы в многоквартирных домах.

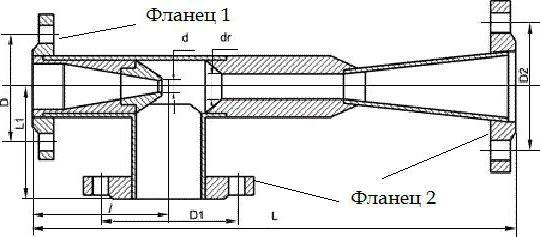

Элеваторный узел системы отопления: размеры
Различают несколько категорий данных устройств, как правило, их обозначают цифрами. Категория зависит от диаметра горловины элеватора, его размеров и диаметра сопла.
| Номер | Расход теплоносителя | Диаметр горловины | Масса | Размеры | |||||
| L | l1 | l2 | h | Фланец 1 | Фланец 2 | ||||
| 0,1-0,4 т/час | 10мм | 6,4кг | 256мм | 85мм | 81мм | 140мм | 25мм | 32мм | |
| 1 | 0,5-1 т/час | 15мм | 8,1кг | 425мм | 110мм | 90мм | 110мм | 40мм | 50мм |
| 2 | 1-2 т/час | 20мм | 8,1кг | 425мм | 100мм | 90мм | 110мм | 40мм | 50мм |
| 3 | 1-3 т/час | 25мм | 12,5кг | 625мм | 145мм | 135мм | 155мм | 50мм | 80мм |
| 4 | 3-5 т/час | 30мм | 12,5кг | 625мм | 135мм | 135мм | 155мм | 50мм | 80мм |
| 5 | 5-10 т/час | 35мм | 13кг | 625мм | 125мм | 135мм | 155мм | 50мм | 80мм |
| 6 | 10-15 т/час | 47мм | 18кг | 720мм | 175мм | 180мм | 175мм | 80мм | 100мм |
| 7 | 15-25 т/час | 59мм | 18,5кг | 720мм | 155мм | 180мм | 175мм | 80мм | 100мм |
Как устроен тепловой узел?
Вообще, техническое устройство каждого теплового пункта проектируется отдельно в зависимости от конкретных требований заказчика.
Существует несколько основных схем исполнения тепловых пунктов. Давайте рассмотрим их по очереди.
Тепловой узел элеваторного типа
Схема теплового пункта на основе элеваторного узла является наиболее простой и дешевой.
Главный ее недостаток — невозможность регулировать температуру теплоносителя в трубах.
Это вызывает неудобства у конечного потребителя и большой перерасход тепловой энергии в случае оттепелей во время отопительного сезона.
Давайте посмотрим ниже на рисунок и разберемся в том, как работает эта схема:
Тепловой узел схема элеватор
Кроме того, что указано выше, в составе теплового узла может быть редуктор понижения давления. Он устанавливается на подаче перед элеватором.
Элеватор является главной деталью этой схемы, в которой осуществляется подмешивание остывшего теплоносителя из «обратки» к горячему теплоносителю из «подачи».
Принцип работы элеватора основан на создании разряжения на его выходе.
В результате этого разряжения, давление теплоносителя в элеваторе оказывается меньше, чем давление теплоносителя в «обратке» и происходит смешение.
Тепловой узел с теплообменником
Тепловой пункт, подключенный через специальный теплообменник позволяет разделять теплоноситель из теплотрассы от теплоносителя внутри дома.
Разделение теплоносителей позволяет производить его подготовку при помощи специальных присадок и фильтрации.
При такой схеме появляются широкие возможности в регулировании давления и температуры теплоносителя внутри дома. Это позволяет снизить затраты на отопление.
Для того, чтобы иметь наглядное представление о такой конструкции посмотрите ниже на рисунок.
Схема теплового узла с теплообменником
Подмешивание теплоносителя в таких системах делается при помощи термостатических клапанов.
В таких системах отопления в принципе можно применять алюминиевые радиаторы отопления, но долго они прослужат только при хорошем качестве теплоносителя.
Если PH теплоносителя будет выходить за рамки одобренные производителем, то срок службы алюминиевых радиаторов может сильно сократиться.
Качество теплоносителя вы контролировать не можете, поэтому лучше перестраховаться и установить биметаллические или чугунные радиаторы.
ГВС может быть подключена подобным образом через теплообменник.
Это дает такие же преимущества по части регулирования температуры и давления горячей воды.
Стоит сказать, что недобросовестные управляющие компании могут обманывать потребителей при помощи занижения температуры горячей воды на пару градусов.
Для потребителя это почти не заметно, но в масштабах дома позволяет экономить десятки тысяч рублей в месяц.
Принцип работы элеваторного узла
Принцип работы теплового элеваторного узла и водоструйного элеватора. В предыдущей статье мы с вами выяснили основное назначение теплового элеваторного узла и особенности эксплуатации, водоструйных или как их еще называют инжекционных элеваторов. Вкратце — основное назначение элеватора понижение температуры воды и одновременно увеличение объема прокачиваемой воды во внутренней системе отопления жилого дома.
Теперь разберем, как же все-таки работает водоструйный элеватор и за счет чего он увеличивает прокачку теплоносителя через батареи в квартире.
Теплоноситель поступает в дом с температурой соответствующей температурному графику работы котельной. Температурный график это соотношение между температурой на улице и температурой, которую котельная или ТЭЦ должны подать в теплосеть, и соответственно с небольшими потерями к вашему тепловому пункту (вода, двигаясь по трубам на большие расстояния, немного остывает). Чем холоднее на улице, тем большую температуру выдает котельная.
Например, при температурном графике 130/70:
- при +8 градусах на улице в подающем трубопроводе отопления должно быть 42 градуса;
- при 0 градусов 76 градусов;
- при -22 градуса 115 градусов;
Если кого-то интересуют более подробные цифры, можете скачать температурные графики для различных систем отопления здесь .
Но вернемся к принципу и схеме работы нашего теплового элеваторного узла.
Пройдя входные задвижки, грязевики или сетчато-магнитные фильтра, вода поступает непосредственно в смешивающее элеваторное устройство — элеватор. который состоит из стального корпуса, внутри которого находится смешивающая камера и сужающее устройство (сопло).
Перегретая вода выходит из сопла в смешивающую камеру с большой скоростью. В результате в камере за струей создается разрежение за счет чего и происходит подсасывание или инжекция воды из обратного трубопровода. За счет изменения диаметра отверстия в сопле можно в определенных пределах регулировать расход воды и соответственно температуру воды на выходе из элеватора.
Элеватор теплового узла работает одновременно как циркуляционный насос и как смеситель. При этом он не потребляет электрическую энергию. а использует перепад давления перед элеватором или как еще принято говорить располагаемый напор в тепловой сети.
Для эффективно работы элеватора необходимо, что бы располагаемый напор в теплосети соотносился к сопротивлению системы отопления не хуже чем 7 к 1 . Если сопротивление системы отопления стандартной пятиэтажки 1м или это 0,1 кгс/см2 то для нормальной работы элеваторного узла необходим располагаемый напор в системе отопления до ИТП не менее 7 м или 0,7 кгс/см2.
Для примера если в подающем трубопроводе 5 кгс/см2 то в обратном не более 4,3 кгс/см2.
Обратите внимание на то, что на выходе элеватора давление в подающем трубопроводе не намного больше давления в обратном трубопроводе и это нормально, 0,1 кгс/см2 по манометрам заметить довольно сложно, качество современных манометров к сожалению на очень низком уровне, но это уже тема для отдельной статьи. А вот если у вас разница давлений после элеватора больше 0,3 кгс/см2 следует насторожиться, или у вас система отопления сильно забита грязью, или при капитальном ремонте вам очень сильно занизили диаметры разводящих труб
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов
Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем
Выше сказанное не относится к схемам с терморегуляторами типа «Danfoss» на батареях и стояках, с ними работают только схемы смешения с применением регулирующих клапанов и смесительных насосов. Кстати и применение данных регуляторов тоже в большинстве случаев весьма спорно, поскольку на большинстве отечественных котельных применяется именно качественное регулирование по температурному графику. Вообще массовое внедрение автоматических регуляторов фирмы «Danfoss» стало возможным только благодаря хорошей маркетинговой компании. Ведь «перетоп» у нас явление очень редкое, обычно мы все тепло недополучаем.
Что такое элеваторный узел?
Элеваторный или тепловой узел – это приспособление, одновременно выполняющее функции инжекционного насоса. Главное предназначение такой конструкции заключается в повышении давления в отопительных сетях и увеличении прокачки и объема теплового носителя в магистрали.
Элеватор отопления позволяет транспортировать по магистрали теплоноситель с температурой +150°С, что повышает энергоэффективность системы отопления. Если сравнить теплоотдачу определенного объема жидкости с температурой +90°С с таким же объемом жидкости с температурой 150 градусов, то количество транспортируемой тепловой энергии во втором случае будет значительно больше.
Описывая элеваторный узел системы отопления и что это такое, стоит отметить, что такие устройства позволяют быстро перемещать по магистрали теплоноситель с температурой выше точки кипения без преобразования жидкости в пар. Это достигается благодаря тому, что в сети постоянно поддерживается высокое давление.
Схема и принцип работы
Схема элеваторного узла отопления довольно простая. Внешне конструкция напоминает громоздкий тройник из металлических труб, каждая из которых на конце имеет соединительный фланец.
Типовая схема элеваторного узла отопления выглядит следующим образом:
- Левый патрубок напоминает сопло, которое сужается до необходимого расчетного диаметра.
- После него следует цилиндр камеры смешивания.
- Снизу находится патрубок для присоединения обратного трубопровода.
- С правой стороны есть еще один патрубок. Это специальный диффузор с расширением, направляющий нагретый теплоноситель в отопительную систему.
Рассмотрев устройство элеватора теплового узла, стоит разобраться в его подключении. К левому патрубку подключается подающая магистраль отопительной централизованной сети. К нижнему патрубку подключается трубопровод с обраткой. С двух сторон устанавливаются отсекающие задвижки и сетчатые фильтры грубой очистки.
Важно! Конструкция теплового узла обязательно дополняется датчиками температуры, манометрами и тепловыми счетчиками. Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:. Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:
Если рассматривать тепловой узел в многоквартирном доме, принцип работы устройства заключается в следующем:
- При прохождении теплоносителя через патрубок с соплом его скорость увеличивается за счет повышенного давления жидкости в магистрали. Это позволяет добиться эффекта инжекционного насоса. Благодаря соплу обеспечивается более эффективная циркуляция жидкости в трубопроводах.
- При попадании воды в смесительную камеру напор уменьшается. При прохождении струи через диффузор в камере смешивания среда разрежается. Благодаря эффекту инжекции жидкость с большим давлением увлекает за собой воду из обратной магистрали.
- Охлажденные и нагретые потоки перемешиваются в камере элеватора. В итоге при выходе из диффузора теплоноситель имеет температуру в пределах 95 градусов.
Важно! Для эффективной работы элеваторного узла разница давлений в подающей и обратной магистрали должна быть в определенных пределах, чтобы преодолевать гидравлическое сопротивление жидкости
Плюсы и минусы теплового узла
Элеваторный узел системы отопления имеет следующие преимущества:
- Приемлемая стоимость и простота конструкции делают элеватор востребованным, несмотря на его внушительный «возраст».
- Это энергонезависимое устройство не нуждается в электроснабжении для работы.
- Благодаря наличию элеватора отопления сечение магистрального трубопровода можно сделать меньше, что позволяет сэкономить на его устройстве.
Минусы этого приспособления заключаются в невозможности регулировки температуры теплоносителя. Однако этот недостаток можно нивелировать использованием приборов для регулировки диаметра сопла. В таком случае контроль над температурой осуществляется управлением скоростью потока, что сказывается на степени разрежения в смесительной камере.
Проблемы при подключении к радиаторам
Любое инженерное устройство может начать работать неправильно. Основными проблемами, с которыми может столкнуться человек при подключении радиаторов и эксплуатации элеватора – это несоответствие температуры, неправильный расход воды, шум, засоры и так далее. Ниже мы рассмотрим эти основные неисправности более подробно.
Шум
В норме элеватор должен работать достаточно тихо. Появление шума обычно вызывается избыточным уровнем давления на входе устройства, растрескиванием или коррозией сопла, засорением элеватора, перекосом сопла и так далее.
Методы решения этой проблемы могут быть различными:
- Если шум появился из-за высокого уровня давления на входе, требуется отрегулировать напор на участке трубопровода перед элеватором (например, с помощью дросселирования).
- В случае засорения требуется разобрать и почистить устройство.
- Если шум появился из-за коррозии или растрескивания сопла, то требуется заменить сопло или элеватор целиком.
Несоответствие температуры
Также может сложиться такая ситуация, что вы провели все необходимые расчеты, купили элеватор, выполнили монтаж, а потом оказалось, что температура не соответствует расчетам. В чем же дело? Чаще всего эта проблема возникает из-за проблем с соплом или регулирующей иглой. Метод решения проблемы несоответствия температуры – замена сопла или иглы.
Внимание! При покупке желательно отдать свое предпочтение элеваторам с регуляцией. Даже если окажется, что реальное положение вещей не соответствует ожидаемым расчетам, вы можете отрегулировать температуру и установить нужную температуру на выходе опытным путем
Неправильный учет и расход воды
Еще одной проблемой, с которой люди часто сталкиваются при работе с элеватором – это неправильный учет или расход воды.
Чаще всего эта проблема возникает из-за растрескивания и коррозии сопла, очень серьезном засорении элеватора, в таком случае также появляется шум.
Датчики давления на входе и выходе показывают разницу более 2 Ба, а также в случае неисправности регулятора давления на каком-либо участке трубы.
Эта проблема решается ремонтом или заменой поврежденных деталей и чисткой засоренного элеватора.
Неисправные элементы конструкции
Причины этого могут быть различными, а основными являются заводской брак элеватора или неисправность других элементов теплосети. Способ решения проблемы в первом случае – замена неисправной детали или прибора целиком; способ решения проблемы во втором случае – ремонт поврежденного элемента теплосети.
Засоры
Также очень часто неправильная работа элеватора наблюдается при засорении. Мусором могут быть частички земли и песка, частицы ржавчины, кусочки прокладки и так далее.
Дело в том, что весь мусор может прилипать к соплу в камере перегретой воды.
В таком случае прилипшие частички мусора сузят диаметр сопла, что со временем приведет к появлению массы проблем (перепады давления, неправильный расход воды, шум, несоответствие температуры и так далее).
Засорение может возникнуть от недостаточного уровня герметичности прибора, а также из-за коррозии труб, попадания в трубы мусора и так далее.
Решение проблемы будет таким:
- Прочистка элеватора.
- Установление грязевиков для сбора мусора на магистралях подачи и возврата воды. Грязевики при этом должны располагаться перед элеватором.
- Регулярное проведение профилактических мероприятий (не забывайте также прочищать грязевики).
Что это такое
Функции
Говоря простыми словами, элеваторные узлы отопления – это своеобразные буферы между теплотрассой и домовыми инженерными системами.
Они совмещают несколько функций:
- Преобразуют перепад давлений между нитками трассы (3-4 атмосферы) в необходимые для работы отопительного контура 0,2.
- Служат для запуска или остановки систем отопления и горячего водоснабжения.
- Позволяют переключаться между разными режимами работы системы ГВС.
Элементы
Простейшая схема элеваторного узла отопления включает:
- Пару входных задвижек на подающей и обратной нитках. Подача всегда расположена выше обратки.
- Пару домовых задвижек, отсекающих элеваторный узел от системы отопления.
- Грязевики на подаче и, реже, на обратке.
На фото – грязевик, предотвращающий попадание песка и окалины в отопительный контур.
- Сбросники в контуре отопления, позволяющие полностью осушить его или перепустить систему на сброс, выгнав из нее при запуске существенную часть воздуха. Сбросы считается хорошим тоном выводить в канализацию.
- Контрольные вентиля, позволяющие замерить температуры и давления подачи, обратки и смеси.
- Наконец, собственно водоструйный элеватор – снабженный фланцами тройник для труб с соплом внутри.

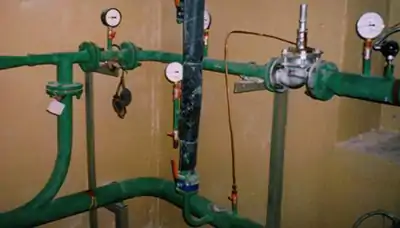

Простейший элеваторный узел.
Как работает элеваторная система отопления? В основе принципа ее работы лежит закон Бернулли, утверждающий, что статическое давление в потоке обратно пропорционально его скорости.
Более горячая и находящаяся под более высоким давлением вода из подающего трубопровода впрыскивается через сопло в раструб элеватора и создает там, как ни парадоксально это звучит, зону разрежения, вовлекающую через подсос часть воды из обратного трубопровода в повторный цикл циркуляции.
Тем самым обеспечиваются:
- Большой расход теплоносителя через контур при минимальном его расходе из трассы.
- Выравнивание температур ближних к элеватору и дальних от него отопительных приборов.
Схема циркуляции воды.
Как распределяются давления, измеренные во время отопительного сезона? Приведем типичные параметры.
| Точка измерения | Давление, кгс/см2 |
| Подача после входной задвижки | 6,0 |
| Обратка | 3,2 |
| Смесь после элеватора | 3,4 |
Давление смеси лишь чуть выше, чем давление в обратном трубопроводе трассы.
Температуры в трассе и после элеватора подчиняются так называемому температурному графику, определяющим фактором в котором является уличная температура. Максимальное значение для подающей нитки трассы – 150 градусов: при дальнейшем нагреве вода закипит, несмотря на избыточное давление. Максимальная температура смеси – 95 С для двухтрубных и 105 для однотрубных систем.
Помимо перечисленных элементов, элеватор системы отопления может включать врезки горячего водоснабжения.
Возможны две их основных конфигурации.
- В домах, построенных до конца 70-х годов, ГВС запитано через одну врезку в подачу и одну – в обратку.
- В более новых домах присутствует по две врезки на каждой нитке. На фланце для соединения труб между врезками ставится подпорная шайба с диаметром на 1-2 мм больше, чем диаметр сопла. Она обеспечивает перепад, достаточный для того, чтобы при включении ГВС по схемам “из подачи в подачу” и “из обратки в обратку” через спаренные стояки и полотенцесушители непрерывно циркулировала вода.

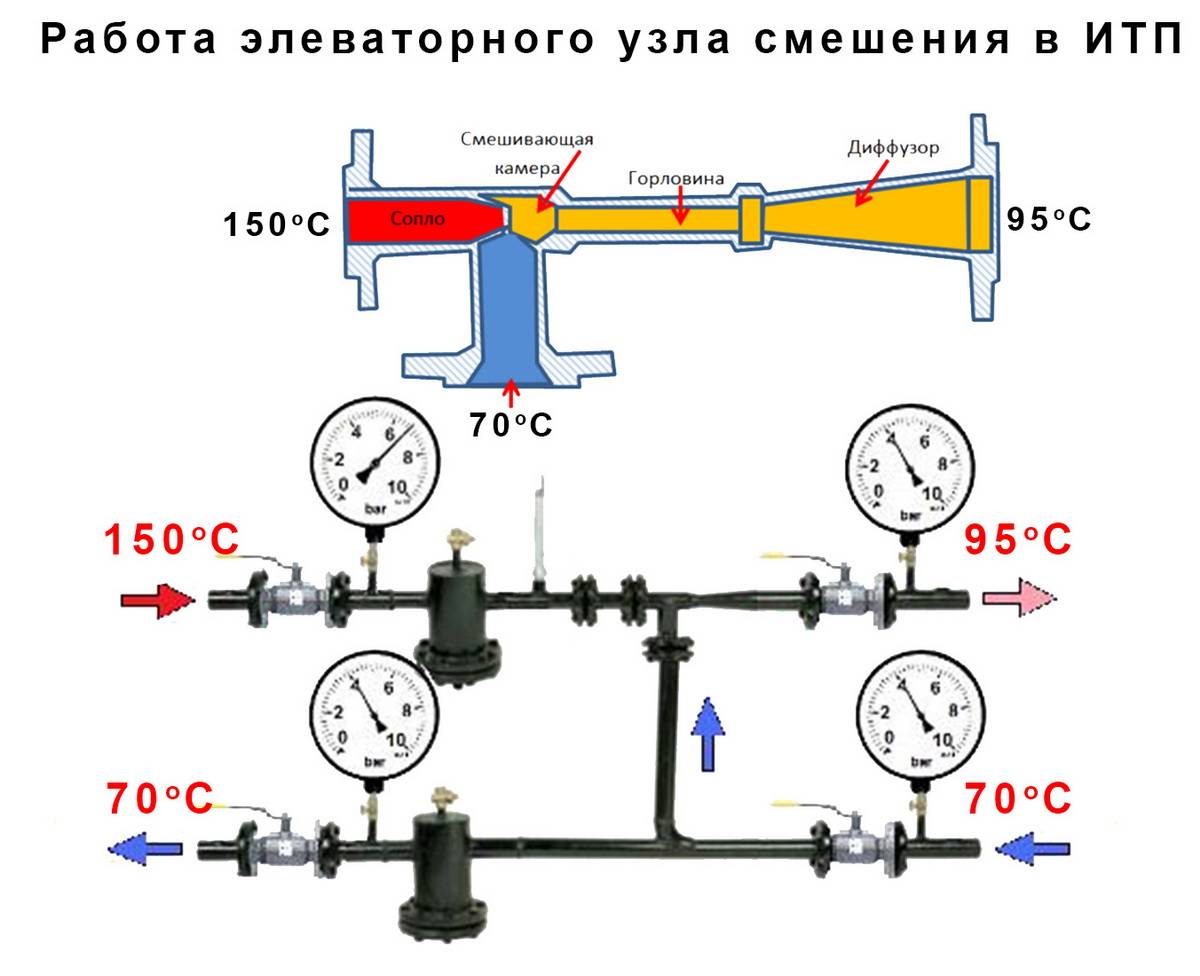

Как работает тепловой пункт с элеваторным узлом смешения
Элеваторные узлы смешения устанавливают в тепловых пунктах зданий, которые подключены к тепловой сети работающей в режиме с качественным регулированием на «перегретой» воде.
Качественное регулирование предполагает изменение температуры воды поступающей в систему отопления в зависимости от температуры наружного воздуха, при постоянном расходе воды циркулирующей в ней.
«Перегретой» вода считается, если она поступает из тепловой сети с температурой, превышающей необходимую для подачи в систему отопления.
Например, тепловая сеть может работать по графику 150/70, 130/70 или 110/70, а система отопления рассчитана на график 95/70. Температурный график 150/70 предполагает, что при расчётной температуре наружного воздуха (для Киева это -22°С) температура на вводе тепловых сетей в дом должна быть равной 150°C, а уйти в тепловую сеть должна с температурой 70°C, при этом в дом рассчитанный на график 95/70 эта вода должна попасть с температурой 95°C.
Элеваторный узел смешивает поток воды из подачи тепловой сети с температурой 150°C и поток воды вышедший из системы отопления с температурой 70°C, — в результате смешения на выходе из элеватора получается поток с температурой 95°C, который подаётся в систему отопления.
Как происходит смешение
В камере смешения элеваторного узла расположен конфузор «сопло / конус» разгоняющий поток перегретой воды. При повышении скорости потока давление в нём понижается (это свойство описано законом Бернулли) на столько, что становится несколько ниже давления в обратном трубопроводе. Разница давлений между камерой смешения и обратным трубопроводом приводит к перетеканию теплоносителя через перемычку «сапог элеватора» из обрата в подачу.
В камере смешения образуется смесь двух потоков с уже требуемой температурой, но давлением ниже давления обратного трубопровода. Смесь поступает в диффузор элеватора, в котором скорость потока понижается, а давление повышается над давлением обратного трубопровода. Повышение давления составляет не более 1,5 м.вод.ст, что и накладывает на элеваторные узлы ограничения в применении для систем отопления с высоким гидравлическим сопротивлением.
1 Дешёвый и простой
2 Не требует обслуживания
3 Не зависит от электрической сети
Недостатки элеваторных узлов смешения
1 Не совместим с автоматическими регуляторами, поэтому нормативно запрещена их совместная установка.
2 Создаёт располагаемый напор на вводе в систему отопления не более 1,5м.вод.ст., что исключает установку элеваторных тепловых пунктов в зданиях системы отопления которых оборудованы радиаторными термостатическими клапанами.
3 Элеваторный узел обладает постоянным коэффициентом смешения, что не позволяет подать в систему отопления теплоноситель необходимой температуры, при недогреве в тепловой сети.
4 Слишком высокая чувствительность к располагаемому напору на вводе тепловой сети. Снижение располагаемого напора относительно расчётного значения ведёт к снижению объёмного расхода воды циркулирующего в системе отопления, что в свою очередь приводит к разбалансировке системы и останове дальних стояков/ветвей.
5 Для работы элеватора разница давлений между подающим и обратным трубопроводом должна превышать 15 м.вод.ст.
Где установлены тепловые пункты с элеваторными узлами?
Практически все системы отопления введённые в эксплуатацию до 2000 года оборудованы тепловыми пунктами с элеваторными узлами.
Где можно применять элеваторные ИТП?
В настоящее время для всех проектируемых и реконструируемых жилых и административных зданий, обязательно применение автоматического регулирования в тепловом пункте. Применение же элеваторных узлов совместно с автоматическими регуляторами запрещено нормативно.
Элеваторные узлы могут устанавливаться лишь на объектах где нет необходимости в автоматическом управлении системой отопления, располагаемый напор (разница давлений между подающим и обратным трубопроводом) на вводе стабилен и превышает 15 м.вод.ст, для работы подключённой системы отопления достаточно перепада давлений между подачей и обратом в 1,5м.вод.ст, а система отопления работает с постоянным расходом и не оборудована автоматическими регуляторами.
