Как правильно монтировать пластиковую канализационную трубу диаметром 160 мм

Последовательность монтажа пластиковых труб канализации

Перед началом обустройства системы канализации следует создать ее проект, где указаны все точки подключения. После этого в помещении маркером выполняются отметки, обозначающие местоположение всех элементов трубопровода.

Монтаж начинается с ввода, от которого начинается прокладка труб канализации. Унитаз должен быть располагаться ближе всего к вводу канализации. Важным моментом в обустройстве системы канализации является крепление труб. Крепление выполняется через 1м, либо у каждого раструба.

При обустройстве канализационной системы необходимо обеспечить естественный сток воды. Разводка труб выполняется так, чтобы к точке слива поступали отходы со всех сантехнических приборов. Их сифоны соединяются пластиковыми трубами. Канализация (в отличие от водопровода) объединяет несколько труб в один большой рукав к сливному отверстию в стояке. Вдоль стен от дальнего потребителя воды укладывается основная труба (магистральная). К ней через тройники последовательно подключаются сантехнические приборы.

В канализационной системе важно соблюдать уклон трубы. В направлении от точки слива ее необходимо направлять вверх

Следует сохранять уклон приблизительно в 1см на 1 метр длины системы. Тогда сточные воды будут беспрепятственно уходить в стояк. Уклон обеспечивается предварительной специальной разметкой и установкой по ней креплений. Сначала по уровню отбивается горизонтальная линия, которая точно пересекает центр основного сливного отверстия. Ее дальний конец поднимается на требуемую высоту. Метка соединяется с началом (у слива). По прочерченной линии устанавливаются хомуты, к которым крепятся канализационные трубы.

Для правильного монтажа системы требуется соблюдать диаметры. Выбор трубы зависит от того, какой сантехнический прибор сливает воду в канализацию. Самый большой объем сильно загрязненных вод сбрасывает унитаз. Это тяжелые отходы, чтобы они свободно проходили в стояк, от унитаза прокладываются трубы диаметром в 100 мм. Поэтому до него разводка канализации делается трубой именно такого диаметра. После тройника, через который подключается унитаз, делается переход на диаметр в 50 мм. При этом рекомендуется для изменения направления этой трубы использовать отводы по 45° (более крутое колено может забиваться). Для подсоединения унитаза к магистрали также необходимо устанавливать косой тройник (он направляет стоки в требуемом направлении без заторов в канализации). Подключая слив от стиральной (через тройник) машины к трубе, в которую уходит отработанная вода, надо перейти на меньший диаметр. Можно сохранить 50 мм, но (при скрытом монтаже, когда необходимо долбить стены) лучше установить трубу, диаметр которой составляет 32 мм. Чтобы качественно выполнить монтаж ПВХ канализационных труб, следует их правильно соединить.

Проверка системы перед началом эксплуатации

Запуск выполняется вскоре после монтажа элементов трубопровода водоотведения, соединению ПВХ нужно время, чтобы полностью просохнуть, схватиться, если использовался клеевой состав, герметик. При использовании разъемного метода или технологии сварки контроль работы системы по схеме прохождения канализации осуществляют сразу после окончания установки.

Трубопровод проверяют на предмет наличия протечек, появления изгибов при повышении температуры стоков. С этой целью подается вода — нужно повернуть вентиль на водопроводном стояке. По мере продвижения стоков наблюдают за состоянием коммуникаций. Для большей наглядности места стыков труб накрывают бумажными салфетками, тогда можно будет заметить появление даже незначительной течи. Чтобы убедиться в том, что трубопровод находится в пригодном для эксплуатации состоянии, нужно понаблюдать за движением стоков на протяжении некоторого отрезка времени.

Использование льна и силикона для подмотки

При смешанном соединении канализационных труб (металл+термопластик) можно еще воспользоваться сантехнической подмоткой из льна.

Последовательность действий такова:

  1. Намотать льняную подмотку в месте соединения чугунного изделия с пластиковым.
  2. Стыковать трубы.
  3. Протолкнуть лен в пространство между трубами с помощью небольшой отвертки или узкого шпателя.
  4. Обработать участок стыковки полимерцементной смесью.
  5. Подождать 1-1,5 суток, пока место соединения схватится намертво.

При маленьком зазоре между изделиями подмотку можно заменить сантехническим силиконом. Предварительно с особой тщательностью просушить обе трубы строительным феном и как можно глубже наполнить зазор составом из силикона, воспользовавшись строительным пистолетом. Через 4-6 часов герметик высохнет, и канализационная система будет полностью пригодна к эксплуатации.

Теперь вы имеете полное представление о том, как соединять канализационные пластиковые трубы.

Размеры и диаметры

Канализационные пластиковые трубы, в отличие от водопроводных и газовых, выпускаются в виде отрезков, длиной 50 см, 100 см, 200 см и т.д. — до 600 см. Максимальная длина — 12 метров, но некоторые производители по заказу могут сделать и более длинные отрезки. При прокладке длинных трасс это удобно — меньше соединений, меньше возможных мест появления проблем (протечки или засора).

Еще важные характеристики пластиковых труб — диаметр и толщина стенки. В маркировке они идут обычно рядом: стоят цифры 160 * 4,2. Что расшифровывается: наружный диаметр трубы 160 мм, толщина стенки 4,2 мм. Тут стоит помнить, что производители указывают наружный диаметр пластиковых труб, а при многих расчетах и планировании требуется знать внутренний. Его несложно высчитать: от наружного отнимаем удвоенную толщину стенки: 160 мм — 4,2 мм * 2 = 151,6 мм. В расчетах и таблицах обычно фигурирует округленный результат — в данном случае — 150 мм.

Параметры канализационных пластиковых труб

Вообще, промышленность выпускает пластиковые трубы для канализации диаметром от 25 мм. Максимальное сечение зависит от типа трубы (гладкая или гофрированная) и материала, из которого она изготовлена. Например, гладкие канализационные ПВХ трубы могут быть диаметром до 630 мм, а профилированные двухслойные — до 1200 мм. Но эти размеры для домовладельцев или обитателей квартир ни к чему. В частном домостроении используются в основном диаметры до 100-110 мм, редко — до 160 мм. Иногда, для большого коттеджа с большим количеством сантехнических приборов, может понадобиться труба 200-250 мм в диаметре.

Организация канализации на даче описана тут.

Как выбирать диаметр для подключения сантехнических приборов

По правилам надо делать расчет, полностью он прописан в СНиПом 2.04.01085. Дело это сложное, требуется много данных, так что мало кто действительно считает так как надо. Годами наработанная практика позволила вывести усредненные диаметры полиэтиленовых канализационных труб для каждого из сантехнических приборов. Можно смело пользоваться этими наработками — все расчеты обычно сводятся именно к этим размерам.

Наименование сантехнического прибораДиаметр пластиковой канализационной трубыУклонРасстояние между центральным сливом и сифоном
Ванна40 мм1:30100-130 см
Душ40 мм1:48150-170 см
Унитаз100 мм1:20до 600 см
Раковина40 мм1:12от 0 до 80 см
Биде30-40 мм1:2070-100 см
Кухонная мойка30-40 мм1:36130-150 см
Комбинированный слив — ванна, мойка, душ50 мм1:48170-230 см
Центральный стояк100-110 мм
Отводы от центрального стояка65-75 см

Как видите, в основном используются пластиковые трубы для канализации диаметром 30-40 мм. Только для унитаза необходим намного больший размер — 100-110 мм. Это связано с особенностью функционирования — необходимо в короткий промежуток времени отвести большое количество воды. При этом в трубе должно остаться место для воздуха, иначе он сорвет водяные затворы на другой сантехнике и «ароматы» из канализации попадут в помещение.

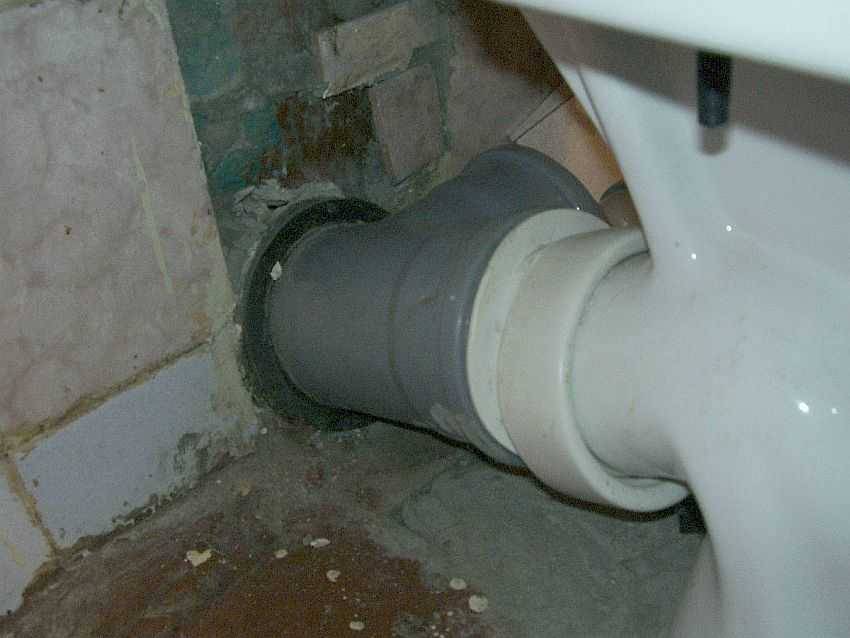

Пример подключения унитаза

При устройстве надо помнить еще несколько правил:

  • В системе не следует делать поворотов на 90°. Если есть такая необходимость, поворот составляют из двух уголков по 45°. Резкие повороты — проблемные места, в которых часто образуются засоры, а также через такие углы плохо проходит трос для прочистки канализации.

    Правильно выполненный поворот

  • Чтобы стоки не застаивались в трубах, их укладывают под уклоном (величину уклона смотрите в таблице).
  • Возле разветвления устанавливают фитинг с прочистным отверстием, закрывающимся герметичной крышкой (ревизия). В этих местах чаще всего образуются засоры, так что такая мера явно не лишняя- вам не придется «добывать» пробку через ближайший сантехнический прибор. Кстати, если рядом стоит какое-то устройство, которое легко отсоединить от канализации, можно ревизию не ставить.
  • При продвижении к стояку диаметр пластиковых канализационных труб остается постоянным или увеличивается. Уменьшения быть не должно. Все места сужений забиваются очень быстро.

    Главное — ничего не забыть

  • В совмещенном санузле расстановку сантехники планируют так, чтобы унитаз оказался ближе всех к стояку. В противном случае запахи будут более чем неприятные — твердые фрагменты будут оставаться на отводах.

Еще надо не забыть об утеплении или обогреве вывода канализации в частном доме. Вертикальный участок, который идет от вывода до входа в траншею, необходимо хорошо утеплить. Дополнительно часто используют греющие кабели для труб. В случае с канализацией они обычно прокладываются снаружи, закрываются затем теплоизоляционным материалом.

Вот, вроде и все. Правила нехитрые, но если вы их будете соблюдать, работать все будет долго и безотказно.

Как построить систему канализации из ПВХ труб

В ходе монтажа и крепления труб из пластика, разветвления в нужном направлении движущейся жидкости требуются специфические детали-фитинги (фасонные части). Благодаря их использованию, можно построить нужную конструкцию трубопроводных магистралей.

К фитингам, участвующим в сборке внутренней канализации, относят:

  • муфты;
  • крестовины;
  • переходы;
  • ревизии;
  • манжеты уплотнения;
  • тройники;
  • отводы.

Пластиковый трубопровод включает разъемные или неразъемные составляющие. В первом варианте применяются фланцы или муфты, поэтому при построении канализационной сети не понадобятся дорогостоящие материалы и специфические инструменты. Соответственно, сами монтажные работы с финансовой точки зрения обойдутся недорого.

Если вам необходима полностью разъемная канализационная сеть, то для этой цели лучше предпочесть фланцы или муфты, которые в свою очередь классифицируются на резьбовые и компрессионные. С их помощью сборочные работы проходят достаточно оперативно и не требуют специальных навыков. Но, к сожалению, с годами нарушается герметичность разборных узлов, раскручиваются и протекают стыковые места.

Поэтому сегодня разъемные трубопроводы применяются нечасто и то для монтажа отводов с сечением менее 6,3 см от умывальников, ванн и поддонов. Что представляет установка разборного элемента?

Как предупредить образование засоров?

Засор канализации – крайне неприятное явление

Поэтому в процессе проведения монтажа следует уделить самое пристальное внимание правильному расположению труб. Следует точно выдерживать уклоны труб, так как именно нарушение этого параметра чаще всего приводит к образованию засора

Обязательно нужно установить на трубопроводе специальные фитинги для прочистки, закрытые заглушками. Такая мера поможет относительно просто устранить засор, если он все же образуется. Устанавливать такие фитинги для обслуживания трубопроводов нужно каждые 15 метров на прямолинейных участках, а также на местах резких поворотов трубопровода.

ПЭТ трубы и где они монтируются

При изготовлении полиэтиленовых деталей используется регламент ГОСТа 22689.2-89. Указанные изделия могут быть четырёх разновидностей сортамента с диаметром в 40, 50, 90, либо 110 мм. Когда на производстве используется полиэтилен низкого давления, то параметр толщины стен готового изделия не превышает трёх миллиметров.

ПЭТ высокого давления используется для производства труб с небольшим значением окружности. Параметр толщины стенок будет равен:

  1. 3 миллиметра для элементов, имеющих диаметр 4—5 см.
  2. Пять миллиметров для изделий, имеющих диаметр 9—11 см.

Длина трубы может равняться девяти метрам. Этот параметр зависит непосредственно от диаметра. Чем большим он будет, тем длиннее получится изделие.

Способы врезки в канализационную трубу

Случаются в жизни ситуации, когда имеется необходимость присоединения дополнительной ветви к существующей системы канализации. Рассмотрим, как врезаться в канализационную трубу, если общая система собрана из пластиковых или металлических труб.

Установка тройника на металлические трубы

Для присоединения дополнительной ветки канализации к общей трубе может потребоваться установка тройника. Если канализация собрана из металлических труб работа выполняется так:

  • Вырезается кусок трубы, совпадающий по размеру с длиной тройника.
  • Тройник устанавливается на место разреза в виде муфты.
  • Производиться заваривание швов.

Врезка в пластиковую трубу

Если же общая система собрана из пластика, осуществляется врезка в трубу без сварки:

  • Подбирается отрезок трубы, на котором имеется патрубок нужного размера.
  • Из этого отрезка вырезается заготовка, в которой оставляется сам патрубок и небольшая часть трубы, которая сможет перекрыть место вреза в трубе основной.
  • В основной трубе при помощи корончатой насадки на дрель просверливается отверстие, которое по диаметру точно соответствует размеру патрубка на заготовке.
  • Внутренняя поверхность заготовки и поверхность вокруг отверстия на основной трубе смазывается герметиком на основе силикона.
  • Заготовка с патрубком накладывается на трубу и зажимается при помощи хомутов, врезка в канализационную трубу из пластика закончена.

Правила монтажа пластиковых труб для водопровода

Качественная работа системы в частном доме возможна только при соблюдении правил монтажа:

  1. Учитывают свойства материала в узлах смешивания. Для соединения гофрированных труб применяется иная технология, чем при работе с гладкостенными элементами.
  2. Раструбы направляют против потока. Тогда внутри поверхность будет оказывать минимальное сопротивление стокам.
  3. Для состыковки с металлическими трубами старой канализации используют пластиковые детали такого же сечения.
  4. Горизонтальные участки и стояк фиксируют на стене через 1 м. Если отрезки небольшие, возле каждого раструба.
  5. Фановая вентиляция в схеме избавляет от запахов, проникающих из септика или колодца. Она также предупреждает отсос гидрозатворов из сифонов при сбросе большого объема воды.

Подгонка заготовок по размерам

Монтаж проводят после предварительной сборки. Готовят трубы и фитинги, сняв с них уплотнители.

Начиная от стояка, укладку выполняют в такой последовательности:

  1. Размещают угольники на поворотах, тройники в местах подсоединения сантехники. В них заводят трубы.
  2. Если длина трубы намного больше необходимой, элемент обрезают, снимают фаску. Чтобы отходов было меньше, приобретают изделия разной длины.
  3. После сборки прямого участка размечают места крепления. На стене проводят линию, проверив угол наклона уровнем. По ней затем выставляют трубы при окончательном монтаже.
  4. Если есть поворот, продолжают собирать насухо от этого места.
  5. Закончив предварительный монтаж, нумеруют детали. Это поможет установить каждый элемент на свое место.

Сочленение в раструб

В канализационных трубах из полимеров предусмотрен раструб для соединения. Трубопроводы собирают (в т.ч. с установкой фасонных деталей) 2 способами: с резиновым уплотнительным кольцом или на клею.

Пример сочленение в раструб.

Используя уплотнители, получают разъемные сочленения, которые при необходимости можно разобрать, отремонтировать. Качество сборки обеспечивают прокладки.

Самые простые — одноперьевые, с ними монтаж проходит легко, не требуется смазка. С двухперьевыми сложнее, особенно если есть дополнительное пластиковое кольцо. Трубы входят тяжело даже со смазкой.

Ошибочно, когда вместо того, чтобы добиться плотного сочленения, недочеты исправляют силиконовым герметиком. Он закрывает шов только сверху, соединение получается ненадежным.

Многое зависит от того, как вставлена прокладка: никакие перекосы не допускаются. Деформированные резинки сразу выбрасывают, заменяют новыми. Если уплотнитель кривой, появится течь.

Скользкая резина облегчает вхождение трубы. Используют моющие средства, шампунь, мыло, минеральные масла, не задумываясь, как они воздействуют на резину. Она может затвердеть, разрушиться (от моющих средств). Мыло высыхает, оставляя зазор. Единственное средство, не оказывающее вредного воздействия на резину, — силиконовая смазка. Чистый силикон еще агрессивнее бытовой химии.

Труднее всего соединить обрезанные трубы. На заводских торцах правильная фаска, с которой изделия легко соединяются. Сделанная самостоятельно фаска часто шершавая, что затрудняет сборку.

Соединением на клею достигается полная герметичность, но разобрать систему невозможно.

Последовательность работ:

  • зачищают заусенцы, снимают фаску;
  • обезжиривают раструб изнутри, конец трубы снаружи;
  • наносят клей, соединяют детали.

Рекомендуется покрыть клеем шов снаружи — это устранит возможные огрехи.

4 Монтаж канализационных труб своими руками – важные особенности процесса

Самостоятельное обустройство домашней канализационной системы рекомендуется выполнять при помощи полимерных изделий. Справиться с данной задачей может любой человек. Полимерная труба на одном конце имеет срез с фаской, на другом – уплотнительное кольцо и муфту. Достаточно вставить до упора в муфту конец другой трубы, а затем примерно на 15 мм вытащить ее назад. Две части трубопровода уже соединены!

Кольцо-уплотнитель в этом случае обеспечивает качественную герметизацию сети, а от деформаций, вызванных расширением (линейным) труб в ходе их применения, система защищена демпферным зазором, находящемся в зоне соединения двух частей трубопровода. Если используются изделия с раструбным способом соединения канализационных труб, их сборка также не отличается высокой сложностью: одно трубное изделие вставляется в раструб другого (опять же-таки, до упора), а затем это место уплотняется кольцом, сделанным из резины.

Сборка канализации с применением чугунных труб возможна исключительно на месте монтажа конкретных участков сети. А вот пластиковые изделия допускается собирать в удобном месте (например, на открытой площадке), а уж затем заносить в дом, где и производить дальнейшие монтажные мероприятия. Крепление канализационных труб к стене выполняется при помощи хомутов с вкладышами из резины. Этот вид крепежа должен плотно обхватывать трубу (другими словами, соответствовать ее диаметру). Хомуты могут быть:

  • пластиковыми;
  • металлическими.

Хомуты из металла предназначены для высокопрочного и жесткого крепления канализационных труб к стене, а из пластика подходят и для жесткого, и для подвижного варианта соединения. При этом пластиковый крепеж имеет более низкую стоимость.

Размеры канализационных переходников

Производители сантехнической арматуры предлагают большой выбор пластиковых канализационных переходников разных диаметров и модификаций. В гражданском строительстве, при индивидуальной разводке наиболее применимы трубы, переходники и фитинги диаметром на 50 мм и 110 мм. Для отвода кухонных стоков используют трубы меньшего диаметра, для канализационных стоков – большего.

Часто используемые канализационные переходники:

  • переход с 50 на 110 мм в виде муфты;
  • переход с изменением направления – уголки;
  • соединение больше 2 труб с разными диаметрами (с 50 на 110 мм; с 25/20 на 50 мм) – тройники, крестовины;
  • обводы – специальные изогнутые фитинги для обхода труб без дополнительных стыков;
  • компенсаторы – для отвода горячих стоков при пластиковом трубопроводе.

Для принудительного водоотведения, когда канализационная система эксплуатируется под давлением, используют либо стальные трубопроводы, либо пластиковые из поливинилхлорида.

Соответственно материалам труб подбирают канализационные переходники. ПВХ трубопроводы эксплуатируются при давлении от 6 до 12,5 атмосфер. Это требование сохраняется, даже если принудительная циркуляция осуществляется периодически.

Монтаж своими руками

Для укладки наружной канализации можно приобрести гладкие или гофрированные полимерные изделия. Гофрированные трубы более гибкие при монтаже и в то же время способны выдержать значительную механическую нагрузку. Как гофрированные, так и гладкие трубы можно подключить своими руками, сложностей никаких нет. Разница будет лишь в комплектующих, а также способе стыковки элементов.

Монтаж труб наружной канализации

Правила монтажа наружного трубопровода включают такие рекомендации:

  1. Необходимо заранее спроектировать схему расположения трубопровода на участке, при этом спланировать уклон наружной канализации в сторону септика.

Уклон наружной канализации – обязательное условие для обеспечения самотечности системы канализации.

Вырыть траншею согласно схеме расположения сети на участке. При этом глубина должна составлять порядка 70 – 80 см. Строгих нормативов по глубине нет, следует просто учитывать климатическую зону, тип грунта, предполагаемую нагрузку и тип труб – гладкие или гофрированные.
Дно траншеи необходимо утрамбовать песком для предотвращения разрушения трубопровода в грунте.
При укладке труб на поворотах и местах разветвлений необходимо устанавливать ревизии для просмотра.
Все элементы системы должны быть выполнены из одного материала, чтобы избежать проблемы разгерметизации системы при нагреве или охлаждении.
Стыковка может быть раструбной или сварочной, в зависимости от выбранного материала и его диаметра.
Сверху трубопровод следует засыпать песком и только лишь потом грунтом.

Наружные канализационные сети

Устройство наружных систем удаления отработанной жидкости из дома представляет собой установку безнапорного трубопровода, соединенного с коллектором. Здесь также основным условием успешности в работе является создания определенного угла наклона в сторону слива. Как рассчитать уклон канализации? Можно воспользоваться соотношением:

где:

  • V – скорость протока слива, м/сек;
  • Н – степень наполнения трубопровода;
  • d – размер трубы;
  • K – коэффициент наклона сточной трубы.

Однако можно решить вопрос проще и произвести расчет уклона канализационной трубы онлайн, воспользовавшись встроенным калькулятором. Наклон наружной канализации обеспечивает беспрепятственный сток дворовых и квартальных сетей. Для сечения в 100 миллиметров уклон канализационной трубы на 1 метр по СНиП должен составлять не менее 2 миллиметров. Это обеспечивает бесперебойный и надежный слив стоков любого происхождения.

Основным параметром, учитываемым при расчете уклона, является величина скорости потока воды в трубопроводе. Она также регламентируется нормативными документами, в частности СНиПом «Уклоны самотечной канализации».

Согласно этому своду правил минимальной является скорость протока, составляющая 0,7 метра за секунду. Этот документ регламентирует и другие моменты, такие, как особенности устройства ливневого водосбора на участке.

Одним из основных параметров является величина наполнения сточной системы. В соответствии с нормативами она должна быть более 30% сечения. Показатель зависит не только от скорости прохождения жидкости в трубе, но и ее размера, а также качества внутренней поверхности.

Для контроля угла наклона трубы канализации внутри помещения и вне его применяются уровни различной конструкции:

  1. Водяные, в которых имеются две стеклянные вставки по концам гибкой трубки. На них наносится шкала с ценой деления до 1 сантиметра. Показания такого уровня наиболее точны при определении угла уклона. Такой уровень несложно изготовить своими руками.
  2. Пузырьковые.
  3. Магнитные.
  4. Лазерные.

Правила пользования этими приборами изложены в инструкциях по применению.

В многоэтажных жилых домах проток канализируемых вод происходит практически непрерывно, достигая своего максимума в вечернее время.

Как правильно уложить канализационные трубы | Уклон канализации

При монтаже сливной трубы в частном доме следует избегать таких ошибок:

  1. Не допускается прогиб магистрали между точками опоры. Для этого их нужно устанавливать как можно чаще. Нужно учитывать, что на трубу в траншее будет воздействовать давление грунта, которым канава засыпается по окончании установки.
  2. Также недопустимо наличие горизонтальных участков на наружной системе канализации. В идеале наружный участок канализации должна быть прямой.
  3. При прокладке стока нужно учитывать сезонные подвижки грунта на участке, то есть – полную гарантию неподвижности слива может дать только его размещение ниже глубины промерзания грунта.

Уклон наружной канализации на 1 метр по СНиП для слива диаметром 160 миллиметров не должен быть менее 0,8 см. Самотечные системы это традиционное решение для организации сбора и слива сточных вод. Уклон канализации в частном доме обеспечивает длительную эксплуатацию системы и позволяет избежать засоров. При большом угле наклона может получаться захлест канала по полному сечению и срыв сифонных пробок на консолях. После этого все содержимое канализации будет поступать внутрь жилого помещения. Нужно также учитывать, что излишний уклон увеличивает скорость потока слива, создавая при этом шум.
