Распределительные коробки для электропроводки с клеммными колодками

Колодки пружинного типа

По отзывам опытных электромонтажников, наиболее удобны в соединении проводников электрической цепи колодки с механизмом пружинного типа. Такие устройства применяются не только в бытовых условиях, но и в крупном промышленном производстве. Такое соединение гарантирует надежный контакт даже в агрегатах с высокой вибрацией.

Вам будет интересно:Как увлажнить комнату: эффективные методы, простые домашние способы, советы и рекомендации

Автомобильные электрические соединительные колодки работают по пружинному принципу, так как такая стыковка проводов является достаточно надежной, даже в условиях повышенной тряски на дорогах.

Конструктивно такие соединительные колодки состоят из корпуса, внутри которого находится контактная пластина с пружиной. Стоит отметить, что пластина расположена под острым углом по направлению движения провода. Такое размещение пластины препятствует извлечению проводника, пока не будет ослаблено действие пружинного механизма.

В силовых электрических сетях пружинные колодки не используются, так как характеристики их имеют ограничение по диаметру провода (не более 2,5 мм2) и току нагрузки до 40 А.

Основным недостатком пружинных колодок является ограниченное количество качественных соединений, так как пружина с каждым циклом подключения ослабевает.

Как соединить провода в распределительной коробке?

Тем, кто интересуется, как лучше соединить провода в распределительной коробке, необходимо знать, что существует несколько способов, но все они зависят от таких факторов:

  1. Вида материалов, которые будут соединяться: это может быть медь, алюминий или их комбинация.
  2. Количества проводов в соединении: в некоторых случаях это два, но может быть три, четыре и больше.
  3. Сечения и количества жил.
  4. Нагрузки в электроцепи.

Скрутка проводов в распределительной коробке

Такой метод соединения проводов является самым простым и распространенным. Нередко его используют как временный способ, к примеру, для того чтобы проверить, работает ли собранная электрическая схема. В последующем такая скрутка должна заменяться на более надежный вариант. Хотите узнать, как скрутить провода в распределительной коробке, тогда вооружайтесь ножом и пассатижами и приступайте к работе:

  1. Срезать с каждого провода изоляцию на одинаковую длину от 10 до 50 мм.
  2. Все проводки выравниваются по срезанному краю изоляции.
  3. Соединяемые жилы загибаются на 1 см под углом в 90°.
  4. Взявшись одной рукой за сам провод, а другой – за загиб, производим вращение по часовой стрелке. Когда крутить пальцами уже тяжело, закончить работу надо пассатижами.
  5. Место скрутки обматывается изоляционной лентой так, чтобы на 2-3 см захватить и изоляцию. Это будет защитой от попадания влаги.

Пайка проводов в распределительной коробке

Такое соединение проводов в распределительной коробке создает монолитность и минимальное сопротивление в месте спайки. Прежде чем начать работу, надо определиться с длиной проводов: их следует обрезать на такую длину, чтобы в процессе пайки они выступали наружу из коробки, а затем их можно было легко уложить внутрь нее. Причем они не должны находиться в натяжении, но и их излишек в ограниченном месте тоже неуместен. Пайка происходит в таком порядке:

  1. Удаление изоляции и зачистка проводов острым ножом на 2-3 см.
  2. Облуживание сразу после очистки поможет избежать образования окислов. Кроме того, от тщательности выполненной работы будет зависеть качество пайки.
  3. Скрутка должна иметь не менее двух оборотов.
  4. Пайка проводится равномерно, без наплывов и пропусков.
  5. Изолирование проводится после полного остывания спаянного места. Для этого используют термопластиковые наконечники. Не следует пользоваться обычной изолентой, так как ПВХ может при сильном нагревании легко оплавиться.

Сварка проводов в распределительной коробке

Некоторые способы соединения проводов в распределительной коробке можно объединять. Например, после скрутки нередко применяют сварку, что обеспечивает надежность и полную защиту от короткого замыкания. Для сварки используются медно-угольные электроды, а работа происходит в таком порядке:

  1. Провода очистить от изоляционного слоя примерно на 10 см.
  2. Сформировать скрутку.
  3. Подсоединить электрод с помощью плоскогубцев.
  4. Выполнить сварку, следя за тем, чтобы на конце жилы сформировался шарик правильной формы.
  5. После остывания проводов проверить качество сварки.
  6. Изолировать скрутку и уложить ее в распределительную коробку.

Опрессовка проводов в распределительной коробке

Для помещения, где предполагается использовать большие или средние токи, лучшим способом соединения проводов будет опрессовка их гильзами. Такое подключение проводов в распределительной коробке обеспечит механическую прочность и надежный электрический контакт. Процесс опрессовки происходит так:

  1. Очистить изоляцию на расстояние, которое соответствует длине гильзы. Зачищенные концы, не скручивая, очень плотно вставить в гильзу. Возникшие пустоты заполнить обрезками такого же провода.
  2. Гильза обжимается с помощью ручных клещей двумя противоположными жимами, что улучшит электрический контакт.
  3. Выступающие из коробки концы проводов обрезаются по кромку гильзы.
  4. Соединение изолируется термоусадочной трубкой, которая нагревается феном и обеспечивает надежную изоляцию.
  5. Провода укладываются в коробку.

Соединение проводов в распределительной коробке клеммами

При возникновении необходимости соединения проводов из алюминия и меди на помощь придет распределительная коробка с клеммами или клеммная колодка, как ее еще называют. Процесс монтажа выглядит так:

  1. Берем колодку с необходимым размером ячейки и отрезаем от нее нужное количество секций.
  2. С проводов снимаем изоляционный слой и зачищаем места проведения тока.
  3. Вставляем жилы внутрь каждой ячейки.
  4. Зажимаем клеммы при помощи специальных винтов.
  5. Распределительная коробка с проводами готова.

Для чего нужны распределительные коробки

Распределительная коробка (она же соединительная, распаечная и даже «распаечная коробка с клеммами») действительно служит для соединения проводов, но не для того, чтобы их просто срастить, сделав длиннее, а для сборки схемы электрической проводки на ограниченном участке. К примеру, в комнате есть розетка, люстра и выключатель к ней. Все это электрохозяйство нужно подсоединить к электрощиту, расположенному в подъезде. Действия очевидны: тянется один провод на розетку, второй — на лампочку, а в средине последнего врезается выключатель. Но можно сделать и так:

Пример монтажной схемы квартирной электропроводки

От счетчика, висящего в подъезде, прокладывается силовой провод в коридор. Там устанавливается основная соединительная коробка (1). От нее делается разводка в каждую из комнат, в том числе и в нашу с люстрой. В комнате устанавливается еще одна коробка (2) и к ней подводятся отдельные провода от каждого из потребителей — ламп и розеток, — а также от выключателя.

Что такая схема дает? Во-первых, провода на сборку электрической схемы пойдет значительно меньше, особенно если у вас там четыре розетки, трехрожковая люстра, три настенных бра и четыре выключателя. Ведь все лампы и розетки одной комнаты будут питаться по одному вводному проводу, проложенному до комнатной распредкоробки.

Во-вторых, подобную конструкцию гораздо проще дефектовать при той или иной неисправности. Если, скажем, у вас потухла люстра, вам достаточно залезть в комнатную распределительную коробку и тем или иным способом (к примеру, прозвонкой обесточенной линии или указателем напряжения при линии подключенной) вычислить поврежденный участок. Все в порядке (точнее, непорядок не здесь) — двигаетесь по коробкам в сторону электросчетчика.

Ну и, в-третьих, — это главное, — ремонтировать такую схему намного проще. Не нужно разносить практически всю квартиру, срывая обои и выдирая горелый провод вместе со штукатуркой. Затем делать новую штробу, прокладывать новый провод, замазывать, красить, клеить. Восстановление питания даже самой дальней розетки ограничится лишь легким однокомнатным погромом до ближайшей распределительной коробки.

Использование распределительных устройств не только облегчает монтаж, но и делает его наглядным и ремонтопригодным

Способы соединения проводов

В клеммной коробке проводники допустимо соединять разными способами. У каждого метода соединения есть свои особенности, достоинства и недостатки.

Пайка — это метод, при котором скрутка проводов осуществляется с помощью паяльника. Если в доме имеется такой инструмент, можно воспользоваться этим способом соединения проводов. Скрутка начинается с нанесения паяльного флюса. Паяльник необходимо опустить в канифоль, а затем несколько раз провести по месту, защищённому от изоляции. На паяльнике должен появиться рыжий налёт. Затем провода соединяют между собой путём ручного скручивания. В момент соединения допустимо использование плоскогубцев или пассатижей.

Болтовое соединение — эффективный и экономичный метод для скрутки электропроводов. При себе нужно иметь гайку, три шайбы и короткий болт с небольшим сечением. Понадобится изолента. Соединение проводов включает в себя несколько важных этапов:

  1. Шайба помещается на болт.
  2. Сверху накручивают защищённый провод.
  3. Надевается вторая шайба, затем накручивается следующий провод.
  4. После третьей шайбы конструкция плотно затягивается гайкой.

Опрессование — один из популярных методов скрутки проводов. Для соединения понадобятся специальные трубчатые гильзы и клещи. Размер выбранной гильзы не должен превышать величину пучка проводов. Процесс опрессования заключается в следующем:

  1. Первым делом с провода удаляется изоляция.
  2. Несколько проводов скручивают в один пучок.
  3. Пресс-клещами обжимают гильзу с проводами. Количество обжатий зависит от качества используемого инструмента.
  4. Готовое соединение (место стыка) полностью изолируют. Пригодится обычная синяя изолента.

Надёжная изоляция — одно из главных достоинств опрессования. У этого способа соединения имеются свои недостатки. Так, монтаж электропроводки занимает много времени. В момент опрессовки гильза слишком деформируется, поэтому её невозможно использовать повторно. Кроме того, для обжатия гильзы требуются дополнительные специальные инструменты.

Клеммные колодки представляют собой конструкцию с пластиковым корпусом. Она используется для установки выключателей и светильников. Устройство небольших размеров легко помещается в распределительную коробку. Внутри конструкции присутствует система крепления проводов. В специальные ячейки устанавливаются проводники (2—4 штуки) и соединяются. Проводники должны быть очищены от изоляции. С помощью винта и отвёртки завершают процесс монтирования электрической системы.

Материалы для изготовления корпусов и размеры

Для изготовления распределительных коробок используются материалы, обладающие максимальными защитными свойствами в течение всего периода эксплуатации электрических сетей. Как правило, это различные виды высококачественных пластиков или металлы с антикоррозийным покрытием

Это становится особенно важно, когда требуется выполнить уличное освещение или произвести другие виды наружных подключений

Металлические изделия изготавливаются из стальных луженых листов. В электрических сетях производственного назначения устанавливаются коробки, изготовленные из алюминиевых сплавов, устойчивых к коррозии. Каждая металлическая коробка отличается массивным корпусом. Крышка завинчивается наглухо, а между ней и корпусом устанавливаются изоляционные прокладки. Совместно с герметичными вводами, они защищают места соединений от пыли, влаги и газов.

Современные пластиковые корпуса обладают не менее эффективными защитными свойствами. Они не подвержены воздействию активных веществ, устойчивы к влажной среде и надежно изолируют от поражения электротоком. Пластик не горит под открытым пламенем, но при длительном влиянии высокой температуры может оплавиться. У пластиковых распределительных коробок прочность ниже, чем у металлических, но это не имеет особого значения, поскольку в процессе эксплуатации они практически не подвержены нагрузкам и механическим воздействиям.

Изделия данного типа имеют неодинаковые размеры, в зависимости от назначения, условий эксплуатации, класса защиты, количества вводов и других факторов. Диаметр или сторона квадрата стандартной коробки обычно составляют от 10 см.

Распределительная коробка с клеммами

Отличительными особенностями электрической распределительной коробки с клеммами является то, что от неё идут несколько проводов в разные комнаты дома или квартиры. Как известно тем, кто знаком с устройством бытовой электросети, электричество в дом подаётся через водный кабель, который затем от счетчика учёта подаёт напряжение на распределительную коробку с клеммами.

На сегодняшнее время существует несколько типов распределительных коробок с клеммами. Все они служат для разводки электропроводки по комнатам и бывают:

  • Внутренние распределительные коробки с клеммами. Такие распределительные коробки устанавливаются в стену.
  • Внутренние распределительные коробки открытого монтажа. Часто устанавливаются за различными коммуникационными узлами, подвесными потолками и т. д.
  • Наружная распределительная коробка с клеммами — используется исключительно для открытого монтажа электропроводки, как правило, вне помещения. Особенность наружной распределительной коробки с клеммами в том, что она имеет соответствующую защиту от влаги и других неблагоприятных факторов окружающей среды.
  • Распределительные коробки со встроенными клеммниками.

По своим конструктивным особенностям, распределительная коробка с клеммами представлена в виде пластиковой коробки с имеющимися на ней крепёжными элементами для фиксации на стену.

Внутри пластиковой распределительной коробки находится шины с клеммами, которая обеспечивает надежное соединение подсоединённых к ней электропроводов для разводки электросети.

Принципы соединения

Для быстрого соединения, чтобы исключить путаницу, провода обозначены цветами различных оттенков. Популярным считается следующее сочетание цветов: белый цвет обозначает фазу, голубой цвет – это ноль, светло-зеленый – символизирует заземление. При подсоединении необходимо четкое соблюдение соответствие и последовательность.

Как и любая другая работа, электропроводка в коммутационной коробке также начинается с проекта. Для составления грамотной схемы электропроводки нужно определить точное расположение точек электрических установок – светильники, розетки, выключатели. В соответствии со схемой распределительные коробки размещают в удобных местах. Обеспечение доступа необходимо для на случай возникновения сбоев в снабжении электричеством.

В правилах устройств электроустановок регламентировано, что провода должны соединяться посредством спайки, сварки или с помощью зажимов. Однако в народе себя зарекомендовал «дедовский» способ скрутки проводов, такой метод обеспечивает технологичность и надежность системы.

Иногда недостаточно использования скрутки проводов, для обеспечения надежности площадь контакта обрабатывают спайкой. После подсоединения проводки изолируют и укладывают в корпусе коробки таким образом, чтобы они не соприкасались друг с другом.

После проведения всего комплекса работ проводят диагностику, для этого в квартире самый мощный электроприбор подключают к сети и проверяют провода на наличие нагрева. Если вы обнаружите нагрев какого-нибудь провода, то это значит, что в нем недостаточная площадь контактов, и в таких случаях следует провести , возможно, заменить провод на провод большего сечения.

Монтаж электропроводки
в доме, квартире, гараже, офисе и т. д. всегда выполняется с установкой распределительных (ответвительных) коробок. По одной минимум всегда устанавливается в каждом помещении.

Из ответвительных коробок расходятся электрические кабели или провода к светильникам, выключателям и розеткам. Они состоят из пластикового корпуса с крышкой, бывают встраиваемые для скрытой электропроводки (на рисунке 3 и 4) и накладные- для наружной (на рисунке 1 и 2) .

Распределительные коробки из металла
подлежат обязательному заземлению и устанавливаются только при прокладке электрических кабелей в металлических трубах. Например, в деревянных домах и строениях согласно правил и требований.

Ответвительные коробки различаются по размерам и форме.
Большие коробки стоит использовать в местах, куда будет приходить большое количество кабелей или проводов. По форме лучше брать круглые, чем квадратные или прямоугольные, потому что не надо будет их ровнять по уровню. И можно использовать коронку для сверления отверстия в гипсокартоне, блоках, кирпиче и т. п.

Прежде чем приступить к установке коробки
необходимо сделать штробы и закрепить в них кабели от места ее установки до розеток, выключателей и светильников. Или закрепить кабели за гипсокартоном или панелями, которыми обшиваются стены или потолок.

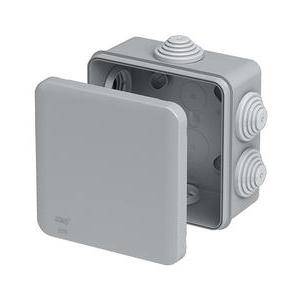

При открытой электропроводке
накладная коробка крепится к потолку или стене на 2 самореза или дюбеля, только заводите электрические кабели через специальные уплотнители. В уплотнителях необходимо вырезать отверстие чуть-чуть меньше диаметра кабеля. На рисунке показан вариант с пылезащитными уплотнителями. Есть варианты влагозащищенные с резиновыми уплотнителями и резьбовыми заглушками.

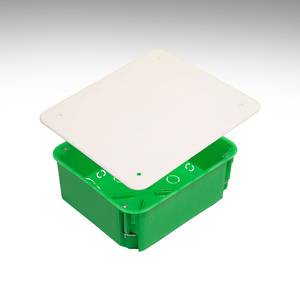

Для монтажа встраиваемой коробки
необходимо выбить или высверлить углубление, в которое затем необходимо вмазать коробку заподлицо. Гораздо проще ставится коробка в гипсокартон.

Виды распределительных коробок

Выше мы указали первый критерий для классификации коробок – способ крепления (встраиваемая и наружная). Независимо от этого коробки закрываются плотной крышкой, обеспечивающей быстрый доступ к содержимому и целостность проводки. При необходимости изучить содержимое корпуса электрику достаточно снять крышку.

Если изделия размещаются на стратегически важном объекте, где недопустимы какие-либо поломки, то рекомендуется покупать коробку с крышкой на винтах и водоизоляционными прокладками. Металл более надежен в плане пожарной защиты, поскольку в течение нескольких минут способен сохранять целостность содержимого

Этого времени обычно достаточно для оперативного обесточивания сети.

Определенными положительными качествами характеризуются и пластиковые элементы. Они устойчивы к любым процессам окисления, являются отличными диэлектриками. В обоих случаях степень защиты от пыли и влаги – не ниже IP65.

По геометрической форме коробки бывают круглыми, квадратными и прямоугольными. Первые применяют в тех ситуациях, когда коммутируется малое число кабелей, последние – большое. Конкретные габариты прибора зависят от сечения и количества проводов.

Общее устройство распределительной коробки

Основные конструктивные элементы совершенно одинаковы для всех изделий этого типа. Внутри каждой коробки имеются крепления для проводов – зажимы и клеммные колодки. Зажимы предназначены для фиксации вводных кабелей большой толщины, а в клеммных колодках закрепляются уже отдельные провода с помощью винтов – фиксаторов.

Если клеммные колодки внутри коробки отсутствуют, в этом случае провода соединяются методом скрутки. Выполняется тщательное скручивание разделанных концов, после чего они изолируются с помощью пластиковых колпачков или изоленты.

Клеммные соединения считаются более удобными. Они дают возможность соединять провода разного сечения, обеспечивая надежный контакт. Единственным недостатком такого клеммника считается постепенное ослабевание болтового соединения, что приводит к нарушению контакта проводов. Такой узел начинает греться, в результате соединение постепенно обгорает и выходит из строя.

Для соединения проводов из разнородных металлов – меди и алюминия применяются колодки с латунными клеммами. Они не подвергаются электрохимическим процессам и обеспечивают надежное соединение, без нарушения работы электросети. Сегодня алюминиевые провода для прокладки электропроводки внутри помещений практически не используются, поэтому в большинстве клеммных колодок устанавливаются медные контакты. Для изготовления колодок применяются пластиковые материалы – полипропилен, полиамид, полиэтилен.

Ввод проводов в распределительную коробку осуществляется через специальные отверстия в корпусе. В отверстиях установлены сальники – резиновые кольца, плотно прилегающие к поверхностям и препятствующие проникновению внутрь корпуса пыли и влаги.

Телевизионные розетки: как выбрать и установить, схемы подключения ТВ розеток

Современная семья сейчас имеет пару-тройку телевизоров, приставки, ДВД-плейеры, компьютеры. И не всё из этого изобилия готово работать без кабелей через вай-фай, да и мощности сигнала при куче девайсов элементарно будет не хватать. Поэтому, старый добрый кабель и телевизионная розетка имеют законную «прописку» в квартире или доме.

Если вы затеваете ремонт, то самое время озадачиться запрятыванием всех кабелей в стены, чтобы квартира не напоминала логово кибернетического паука.

Поэтому, давайте разбираться, какие розетки нужны для телевизора

Сколько их брать, куда ставить, на что обращать внимание и как не запутаться в мудрёных названиях

Производители делят розетки для тв антенны на три типа:

  • одиночные;
  • оконечные;
  • проходные.

Одиночная или простая телевизионная розетка

Одиночная или простая розетка всегда используется самостоятельно и в этом её главная разница с оконечной тв розеткой. Если продавцы в магазинах или горе-мастер заявит вам, что разницы нет — ищите других специалистов и торговую точку. Потому что, разница таки есть, и заключена она в следующем. Одиночная телевизионная розетка обеспечивает затухание не более 1,5 децибела мощности, а оконечная — аж целых 10 децибел. То есть, проще говоря, если вы «воткнёте» вместо простой розетки оконечную при установке единственной точки, телевизор ваш будет показывать скверно, с помехами.

На заметку!Поэтому, запомните, если у вас 1 телевизор, 1 кабель и 1 розетка — то она всегда простая одиночная. Забегая вперёд, скажем, что и в схеме подключения с разветвителем (на несколько приёмников) используются простые розетки.

Проходная ТВ розетка

Проходная телевизионная розетка по сути дела тройник. У неё есть 1 вход и 2 выхода, один из них — для подключения кабеля от телевизора, а второй для кабеля к следующей проходной или оконечной розетке. Эти типы розеток всегда устанавливаются вместе, одна или несколько проходных и на финиш — оконечная.

Сразу скажем, что увлекаться установкой проходных тв-розеток не советуем. Каждая из них «режет» мощность сигнала посильнее оконечной. Так что при слабой мощности и без установки усилителя, на последние в цепочке телевизоры будет приходить очень слабый сигнал. Ограничивайтесь четырьмя штуками в связке, чтобы не попасть в такую ситуацию.

Оконечная ТВ розетка

Оконечная розетка замыкает цепочку из проходных, в этом её основная функция. Но можно ставить их и на параллельных сборках.

Вы можете купить как продукцию ведущих европейских брендов, так и российскую.

Для ценителей интересного дизайна и для тех, кто предпочитает единую стилистку всех электроустановочных изделий, подойдут ТВ-розетки из популярных серий:

Выбирайте свою серию для эксклюзивного оснащения домашней телесети или более демократичный рабочий вариант.

Схемы подключения TV розеток

С типами розеток для тв кабеля разобрались, теперь давайте посмотрим схемы.

Есть 2 основные схемы подключения телевизионного кабеля и розеток — параллельная, она же «звезда» и последовательная, она же проходная. Тут, собственно, никаких открытий Америки, те же принципы, что и при монтаже любых электросетей. Телевизионная — отличается только меньшим напряжением и относится к слаботочке.

Подключение розеток для тв по схеме «звезда»

Квартира имеет чаще всего один ввод телевизионного кабеля, для подключения одного приёмника-телевизора. Но сейчас мало у кого только один телик, 2-3, а то и больше. И все их как-то надо к кабелю присоединить. Это можно сделать через разветвитель или сплиттер.

Графические обозначения в электрических схемах

В части графических обозначений в электрических схемах ГОСТ 2.702-2011 ссылается на три других ГОСТ:

  • ГОСТ 2.709-89 «ЕСКД. Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах».
  • ГОСТ 2.721-74 «ЕСКД. Обозначения условные графические в схемах. Обозначения общего применения»
  • ГОСТ 2.755-87 «ЕСКД. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения».

Условные графические обозначения (УГО) автоматов, рубильников, контакторов, тепловых реле и прочего коммутационного оборудования, которое используется в однолинейных схемах электрических щитов, определены в ГОСТ 2.755-87.

Однако, обозначение УЗО и дифавтоматов в ГОСТ отсутствует. Думаю, в скором времени он будет перевыпущен и обозначение УЗО будет добавлено. А пока, каждый проектировщик изображает УЗО по собственному вкусу, тем более, что ГОСТ 2.702-2011 это предусматривает. Достаточно привести обозначение УГО и его расшифровку в пояснениях к схеме.

Дополнительно к ГОСТ 2.755-87 для полноты схемы понадобится использование изображений из ГОСТ 2.721-74 (в основном для вторичных цепей).

Все обозначения коммутационных аппаратов построены на четырех базовых изображениях:

с использованием девяти функциональных признаков:

НаименованиеИзображение
1. Функция контактора
2. Функция выключателя
3. Функция разъединителя
4. Функция выключателя-разъединителя
5. Автоматическое срабатывание
6. Функция путевого или концевого выключателя
7. Самовозврат
8. Отсутствие самовозврата
9. Дугогашение
Примечание: Обозначения, приведенные в пп. 1 — 4, 7 — 9, помещают на неподвижных контактах, а обозначения в пп. 5 и 6 — на подвижных контактах.

Основные условные графические обозначения, используемые в однолинейных схемах электрических щитов:

НаименованиеИзображение
Автоматический выключатель (автомат)
Выключатель нагрузки (рубильник)
Контакт контактора
Тепловое реле
УЗО
Дифференциальный автомат
Предохранитель
Автоматический выключатель для защиты двигателя (автомат со встроенным тепловым реле)
Выключатель нагрузки с предохранителем (рубильник с предохранителем)
Трансформатор тока
Трансформатор напряжения
Счетчик электрической энергии
Частотный преобразователь
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления автоматически
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вторичного нажатия кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством вытягивания кнопки
Замыкающий контакт нажимного кнопочного выключателя без самовозврата с размыканием и возвратом элемента управления посредством отдельного привода (например, нажатия кнопки-сброс)
Контакт замыкающий с замедлением, действующим при срабатывании
Контакт замыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Контакт размыкающий с замедлением, действующим при срабатывании
Контакт размыкающий с замедлением, действующим при возврате
Контакт замыкающий с замедлением, действующим при срабатывании и возврате
Катушка контактора, общее обозначение катушки реле
Катушка импульсного реле
Катушка фотореле
Катушка реле времени
Мотор-привод
Лампа осветительная, световая индикация (лампочка)
Нагревательный элемент
Разъемное соединение (розетка): гнездо штырь
Разрядник
Ограничитель перенапряжения (ОПН), варистор
Разборное соединение (клемма)
Амперметр
Вольтметр
Ваттметр
Частотометр

Обозначения проводов, шин в электрических щитах определяется ГОСТ 2.721-74.

НаименованиеИзображение
Линия электрической связи, провода, кабели, шины, линия групповой связи
Защитный проводник (PE) допускается изображать штрихпунктирной линией
Графическое разветвление (слияние) линий групповой связи
Пересечение линий электрической связи, линий групповой связи электрически не соединенных проводов, кабелей, шин, электрически не соединенных
Линия электрической связи с одним ответвлением
Линия электрической связи с двумя ответвлениями
Шина (если необходимо графически отделить от изображения линии электрической связи)
Ответвление шины
Шины, графически пересекающиеся и электрически не соединенные
Отводы (отпайки) от шины

Какой тип соединения лучше использовать

Тут все зависит от ваших навыков, возможностей и требуемой надежности и долговечности соединения. Практически все они, кроме двух последних, при правильно выполненных работах отвечают этим требованиям. Самым надежным соединением, конечно, является сварка. Затем идут пайка, обжимка, затяжка под винт, скрутка и, наконец, зажимные и самозажимные клеммы.

Критерии выбора распаечной коробки

Выбирая распаечную коробку, следует учитывать следующие критерии:

  1. Тип устройства. Прежде всего, определитесь, какие коробки вам нужны — потайные или накладные. Если проводка скрытая, и углубления в стене под распределитель сделать реально, то, конечно, предпочтительнее потайные коробки. Они практически не портят интерьер, а завести в них утопленные в штробы провода не составляет труда. Если проводка наружная, то и коробки должны быть накладные.

  2. Размеры. Заранее прикиньте, как много соединений будет в распределителе, какого они будут типа. Исходя из этого и ориентируйтесь по размерам и форме (круглая, квадратная). В маленькую коробочку если все и влезет, то монтаж, а в последующем и ремонт, будут сложными. Чрезмерно большая коробка — лишние работы по разрушению стен (потайная конструкция) и ужасная эстетика (накладная конструкция).
  3. Материал. Если вы не ставите коробку на уровне пинка (плеча, локтя, ведра в руке и т. д.), которым можете случайно ее разбить, то тут особой разницы нет. Все зависит от ваших личных предпочтений, вкусов и финансовых возможностей.
  4. Метод соединения проводов. Это самый важный момент, но он был рассмотрен выше. Единственное, если вы не найдете устройство с колодкой на нужное число проводов, то можете купить обычную пустую коробку подходящего размера, а клеммники нужного типа просто докупить отдельно.

Распредкоробки бывают большие и маленькие, круглые и квадратные, пластмассовые и металлические, с клеммами и без. Какую выбрать — решать вам, исходя из конкретных условий, навыков и возможностей.

Порядок выполнения работ

Процедура установки изделия выполняется в два этапа. Сначала производится монтаж самой коробки, затем потребитель должен правильно подключить все провода.

Закрепление коробки

Устанавливать изделие надо по следующему алгоритму:

  1. Установка девайса выполняется там, где вводится магистральный кабель. Подготовьте место для монтажа изделия. Если оно будет скрытным, то в стене надо проштробить углубление нужного размера. В зависимости от метода крепления изделия сделайте отверстия в стене для фиксации распредкоробки.
  2. Электроцепи выходов питания для подключения переключателей, розеток и источников освещения надо провести в распредкоробку с запасом около 5-7 см. Сюда же выводятся кабели для питания газовых котлов, систем кондиционирования, бойлеров и т. д.
  3. После укладки выполняется маркировка кабелей. Это надо сделать для того, чтобы в случае ремонта проводки вы знали, за что отвечает конкретный провод.
  4. Когда кабели будут помечены, их схему установки следует перенести на общий план электросети комнаты или дома. На схеме надо указать номер и особенности ввода, если это требуется.
  5. После монтажа изделия производится подсоединение всех контактов к коробке. Места скруток электроцепей надо обработать изолентой либо установить на них специальные защитные колпачки. После этого скрутки нужно утопить внутрь.
  6. Крышка устройства закрывается и фиксируется. На завершающем этапе выполняются внешние работы по креплению с помощью штукатурки либо шпаклевки.

Соединение проводов

Процедура соединения электроцепей:

  1. С концов электроцепей с помощью канцелярского ножа надо удалить около 2 см изоляционного слоя. Если вы укладываете провода, обладающие двойной изоляцией, то с внешнего слоя нужно удалить около 5 см.
  2. Соединение электроцепей осуществляется в соответствии с цветом, этот вариант считается самым удобным и простым.
  3. Используя пассатижи или другой аналогичный инструмент, надо обжать скрутки. Затем их можно заизолировать или установить сверху защитный колпачок.
  4. Если на изделии есть монтажные разъемы, то установка производится посредством зажима. Чтобы сделать это, следует прижать провод конкретного цвета к пластине изделия. После соединения электроцепи надо проверить и установить в устройство. Если все работает, то крышка закрывается.

Мы описали процесс скрутки проводов, но есть и другие варианты, к примеру, пайка:

  1. Для скрепления электроцепей методом пайки кабели надо оголить. Следует снять 2 см изоляционного слоя.
  2. Готовится паяльник с расходными материалами.
  3. Металл на кабелях обезжиривается.
  4. Начинается процедура пайки. Для этого паяльник надо разогреть.
  5. Когда процесс будет завершен, нужно подождать несколько минут, пока соединение остынет.

Также провода можно заварить, этот вариант более актуален для соединения электроцепей, обладающих большим диаметром сечения. Перед выполнением задачи пользователь должен подготовить электроды, а также сварочное оборудование. Сварка кабелей проводится в очках и перчатках, электричество в доме должно быть выключено

Когда провода будут сварены, их придется дополнительно спаять и осторожно обстучать, чтобы убрать лишний металл

«Дядюшка АУ» в ролике рассказал о нюансах соединения и правильном подключении электроцепей в распределительном устройстве.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
