Электропроводка под старину в деревянном доме

Устройство декоративной проводки ретро

На первый взгляд сделать винтажную проводку не составляет труда, так как нет необходимости штробить стены, а особенно, если мы делаем её в доме из бревна, где полностью отсутствуют внутренняя облицовка стен и потолков.

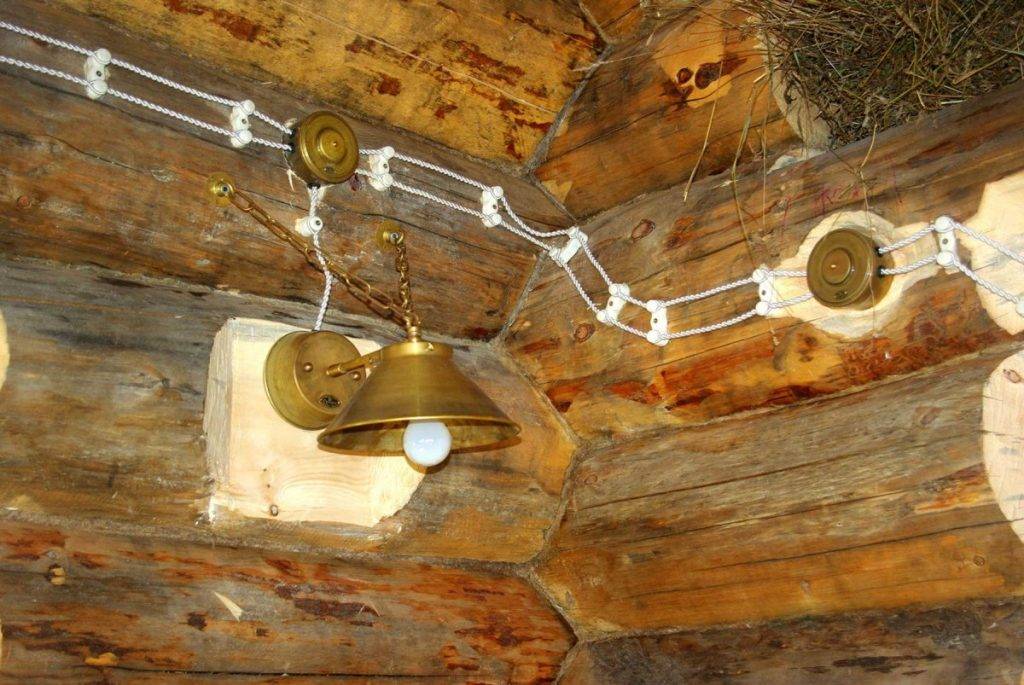

Красивая ретро-проводка в современном деревянном доме

Такая проводка монтировалась ещё в начале прошлого века и выполнялась с помощью нескольких одножильных проводов, где волокна были скручены по спирали.

Раньше не было специальных разветвительных коробок и поэтому все точки прокладки проводов осуществлялись на керамических или более дорогих фарфоровых изоляционных роликах. Для того чтобы отдельные волокна не были видны, мастера прятали их под специальной оплёткой.

Белая ретро-проводка на кирпичной стене интерьера в стиле Лофт

Естественно, такой способ в современных домах будет небезопасным и неэстетичным, поэтому специалисты предлагают своим клиентам установку проводки а-ля «ретро», которая располагается на стенах и потолке.

Для того чтобы провода имели эстетичный вид производители покрывают их специальным материалом.

Обычно для создания красивого ретро-стиля производители используют шелковую оплётку различных цветов в зависимости от цвета стен деревянного дома и задумки дизайнера. Перед установкой такой проводки её обрабатывают специальными негорючими составами. Медные провода для создания винтажной проводки могут быть сечением 0,5–2,5 миллиметра. Иногда для большего эффекта специалисты используют специальные инженерные трубы.

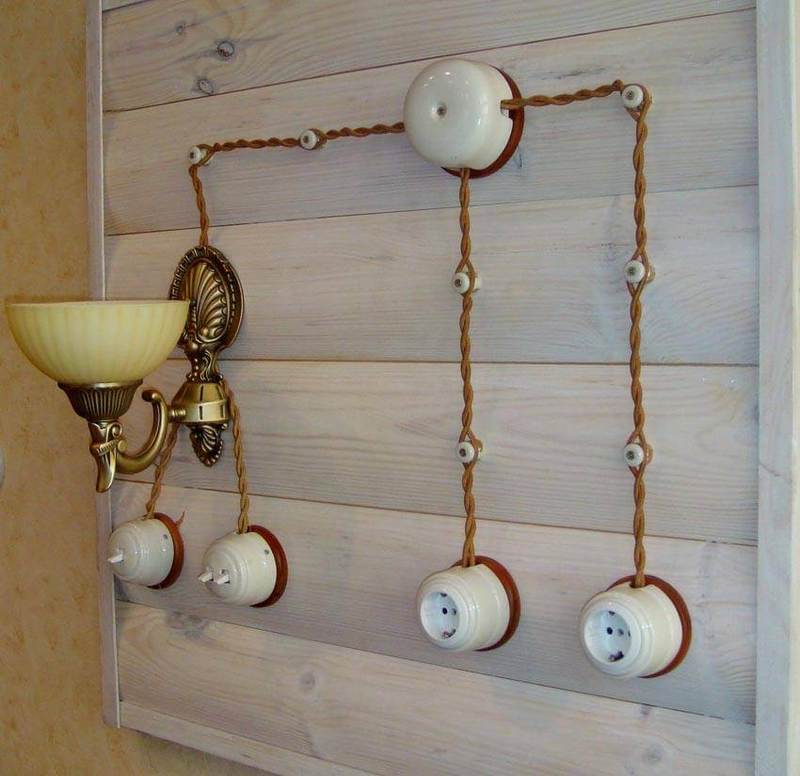

Декоративные провода и выключатели для монтажа красивой винтажной проводки в деревянном доме

Также к кабелям в комплекте производители предлагают винтажные розетки, выключатели и другие устройства в своём собственном стиле.

Деревянные дома достаточно специфичны, так как не всегда в них делают внутренние облицовочные работы, что существенно усложняет прокладку кабеля внутри стен. Для того чтобы не портить внешний вид интерьера специалисты рекомендуют часть проводки делать наружной, то есть в винтажном стиле.

Ретро-розетки и выключатели для винтажной проводки в доме

Этот момент обусловлен ещё и тем, что распределительные короба не могут плотно прилегать к стене, а крепёжные скобы использовать запрещается.

Виды проводки «под старину»

Существует несколько различных видов проводки «под старину», которые сегодня пользуются большой популярностью среди владельцев срубов.

1. Проводка в ретро — стиле с применением старинных роликов. Сегодня мы можем увидеть такой тип проводки в срубах и обычных домах, которые были построены в период 1920–1940 годов и не подвергались капитальному ремонту.
2. Устройство проводки из кабелей специального типа. Это могут быть перекрученные и стилизованные под старину провода.

В настоящее время отечественные и зарубежные производители предлагают не только провода для создания красивой винтажной проводки, но и все дополнительные элементы к ней: изоляторы, коробки для разветвления, розетки и выключатели. Сегодня самым большим спросом пользуется проводка российской марки «Гусев», а также зарубежных производителей Bironi, Salvador, Villaris.

Стилизация ретро-проводов и изолирующих роликов марки Villaris

Первый слой такой проводки изготовлен из винила, а второй производится из хлопковой или шелковой ткани, которая пропитана специальным огнеупорным составом. Также производители предлагают провода в обвязке из стекловолокна.

Монтаж проводов, накладных выключателей и розеток в деревянном доме

1. Для начала нам необходимо перенести все горизонтальные и вертикальные линии на стены. Специалисты рекомендуют использовать лазерный уровень, чтобы проводка получилась красивой и ровной.
2. Вдоль всей размеченной трассы мы крепим изоляторы из керамики или фарфора на расстоянии друг от друга около 50 сантиметров.
3. Расстояние между розеткой или выключателем и начальным роликом должно быть не меньше 5 сантиметров. Изоляторы крепим саморезами по дереву.
4. В соответствии с разработанной схемой монтируем розетки и выключатели с подложками, а также распределительные коробки.
5. После того как мы прикрепили все изоляторы, установили розетки и выключатели нам необходимо протянуть провода между ними. Провода мы соединяем между собой пайкой или клеммами. Скручивать их в домах из дерева специалисты не рекомендуют, так как это не соответствует мерам безопасности.
6. Кабели мы натягиваем так, чтобы расстояние между ними и стеной было не меньше одного сантиметра в соответствии со стандартами ПУЭ. На потолке проводку монтируем также как и на стенах.
7. После того как мы закончили все работы по протяжке проводов проверяем правильность подключения и замеряем сопротивление специальным устройством мультиметром. Если все сделано правильно, то можно включать автоматы и пользоваться электроэнергией.

Совет: как можно сэкономить на старинной проводке

Кабели для создания винтажной проводки достаточно дорогие и по своей стоимости превышают даже негорючие материалы типа ВВГнг, которые предназначены для монтажа в деревянных строениях.

Для экономии мы можем провести от щитка определённое количество проводов в специальной инженерной трубе или гофре. Это можно сделать под полом или в техническом плинтусе. Там, где начинаются ответвления кабелей к розеткам и выключателям можно сделать провода под ретро — стиль.

Декоративная ретро-проводка в интерьере

Таким образом, не будет необходимости приобретать дорогостоящие провода для всего дома, и в то же время вы сможете создать настоящий винтажный декор.

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

• Ручной электрический инструмент (дрель, шуруповерт);
• Ручной инструмент (отвертки, пассатижи, бокорезы);
• Приборы контроля (мультиметр, мегомметр);
• Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
• Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

• РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
• БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.

На сегодняшний день многие люди желают создать в своем доме старый интерьер. Особенно часто это можно заметить на дачах. Справиться с этим поможет ретро проводка. Деревянные дома считаются легковоспламеняемыми. Именно по этой причине здесь нужно проводить монтаж открытой проводки.

Но есть одна проблема. Большое количество проводов может значительно испортить интерьер комнаты. Для того чтобы не нарушать правила лучше всего провести витую проводку. В этой статье вы узнаете, как сделать ретро проводку в деревянном доме своими руками.

Ретро проводка в деревянном доме своими руками

Для выполнения монтажа открытой электрической проводки, к которой относится и проводка в стиле ретро, необходимо выполнять монтаж в последовательности приведенной выше. Для это необходимо иметь:

• Ручной электрический инструмент (дрель, шуруповерт);
• Ручной инструмент (отвертки, пассатижи, бокорезы);
• Приборы контроля (мультиметр, мегомметр);
• Комплект необходимых материалов (провода, установочные изделия, крепеж и декоративные элементы);
• Начальные знания электротехники и желание выполнить данную работу своими руками.

В настоящее время проводка в стиле ретро в деревянных домах получила достаточно широкое распространение, в связи с этим все большее количество электромонтажных компаний предлагает услугу по монтажу данного типа работ. Поэтому, при отсутствии опыта электромонтажных работ и не имея знаний по электротехнике, лучше обратиться к специалистам, дабы избежать ошибок и как следствие финансовых потерь.

Как изготовить витой провод своими руками?

Для того, чтобы снизить затраты на приобретение комплектующих, так как оригинальные провода стоят достаточно дорого, можно изготовить витой провод самостоятельно.

Для этих целей могут подойти одножильные медные провода в изоляции не поддерживающей горение, такие как:

• РГКМ – медный многожильный провод с двухслойной изоляцией из кремнийорганической резины и оплеткой из стекловолокна;
• БПВЛ – медный провод с ПВХ изоляцией и нитяной оплеткой залитой лаком.

При приобретении выше указанных проводов необходимо учитывать, что в процессе скручивания увеличивается расход провода. Увеличение составляет 25 – 30 % от линейной длины монтируемого участка.

Не маловажно то, что данные провода выпускаются в более широком ассортименте по сечению токопроводной жилы, это 4,0 и 6,0 мм2,что позволяет выполнить подключение электрических плит и прочих энергоемких потребителей, в едином стиле по всем участкам электрической сети. Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже

Недостатком является то, что трудно подобрать необходимый цвет, т.к. провод РГКМ выпускается только серого и белого цветов, а БПВЛ – является специальным проводом для авиационной промышленности, и не всегда есть в свободной продаже.

Изготовление витого провода следует производить «по месту», после установки изоляторов, в следующей последовательности:

1. Нарезается приобретенный провод по длине монтируемого участка, с учетом необходимого запаса на скручивание;
2. Провода скручиваются в виде косы. По возможности, после каждого изолятора, следует сменить направление скручивания, что позволит, при необходимости, устранить появившиеся провисания.

Витой провод своими руками

Для устранения провисания, которые могут быть вызваны усадкой дома или иными внешними факторами или качеством монтажа, следует снять провисший участок с изоляторов и сделать несколько дополнительных витков, после чего вернуть провод на место.

На сегодняшний день многие люди желают создать в своем доме старый интерьер. Особенно часто это можно заметить на дачах. Справиться с этим поможет ретро проводка. Деревянные дома считаются легковоспламеняемыми. Именно по этой причине здесь нужно проводить монтаж открытой проводки.

Но есть одна проблема. Большое количество проводов может значительно испортить интерьер комнаты. Для того чтобы не нарушать правила лучше всего провести витую проводку. В этой статье вы узнаете, как сделать ретро проводку в деревянном доме своими руками.

Керамические или пластиковые изоляторы

Подставкой для витого провода в ретро проводке служит изолятор. Называемый роликом. Он имеет сквозное отверстие. Для крепления таких роликов выпускают специальные саморезы с декоративными шляпками.

По размеру ролики делаются для тонких и плотных шнуров, они отличаются оп диаметру и высоте. Габаритные размеры: высота от 1,8 до 2,4 см, диаметр от 18 до 22 мм. Современные технологии позволяют выпускать ролики разных цветов, от белого до темно-коричневого.

На один погонный метр требуется не менее 3-х изоляторов. На стенах из калиброванного оцилиндрованного дерева проводку крепят шагом два или три бревна. На ровном брусе делают максимально возможный шаг.

Расчет материалов

• определяются с количеством распределительных коробок, выключателей, осветительных приборов, розеток;
• рассчитывается высота их крепления и определяется способ подсоединения;
• размечаются места установки ламп, люстр, бра и пр.

До момента определения длины провода необходимо решить, будет ли опускаться потолок. Если нет, то к полученному результату надо будет прибавить 20 см запаса. Если потолок предполагается опускать, то запас составит около 50 см.

Витой кабель

Для освещения надо будет приобрести кабель 3х1,5, для подключения розеток – 3х2,5 мм2.

По окончании расчета потребности кабеля результат умножьте на коэффициент запаса 1,1 или 1,2.

Это избавит вас от необходимости докупать материал в процессе монтажа или монтировать его из кусочков.

Сначала проводятся обмерные работы – измеряются вертикальные и горизонтальные участки каждой линии, а результаты суммируются. Для удобства можно воспользоваться лазерным дальномером.

Но можно воспользоваться упрощенным методом подсчета, которым не брезгуют и опытные специалисты:

1. Рассчитывается площадь всех помещений дома.
2. Полученный результат умножают на 2 – это будет длина кабеля, который пойдет на проводку освещения.
3. Если предыдущий результат приять за единицу, то на подключение розеток потребуется кабеля больше в полтора раза.

Пример:

Площадь дома составляет 100 м2. Следовательно, на освещение потребуется 100 х 2 = 200 (м). Для подсоединения розеток пойдет 200 х 1,5 = 300 (м).

Изоляторы

Количество керамических роликов определяется из следующих соображений:

1. Шаг между изоляторами не должен превышать 500 мм.
2. Между точкой подключения и ближайшим роликом должно быть не менее 5 см.
3. На каждом повороте монтируются по 2 изолятора на расстоянии 45 см под углом 45˚ относительно проложенного участка линии.

Провода в стиле ретро

Какой бы шаг установки изоляторов в пределах допустимого вы не выбрали, он должен быть одинаковым для всей линии.

Розетки, выключатели, распаечные коробки

Для электропроводки, выполненной в стиле «Ретро», выпускаются специальные выключатели, розетки и распаечные коробки. Все эти изделия производятся, в основном, из фарфора. Устанавливаются они непосредственно на поверхность стены, так что необходимость в сверлении посадочных мест отпадает.

Традиционно высоким качеством отличается продукция европейских производителей, но и в России уже освоен выпуск ретро-изделий весьма интересного дизайна. По долговечности они не уступают зарубежным аналогам, а по стоимости – выигрывают у них.

Количество выключателей, розеток и распредкоробок определяется индивидуально для каждого конкретного случая – собственно, от определения их числа и начинается расчет длины провода.

Устройство распределительного щита

Общий распределительный щит для проводки в деревянном доме должен иметь металлический корпус.

Внутри щита располагаются вводный автомат защиты, электросчетчик, одно или несколько УЗО (в зависимости от количества групп внутренних потребителей). Там же находятся автоматы защиты, отвечающие за отдельные группы — столько же, сколько и УЗО.

https://youtube.com/watch?v=B3Sv0Te8yBc

Именно автоматика отвечает за защиту проводки от короткого замыкания и утечки по току, которая может привести к поражению электротоком. Существуют правила расчета выбора защитных устройств по характеристикам, и делать этот выбор лучше предоставить профессионалу.

Но стоит знать, что в большинстве случаев правила таковы. Потребляемая мощность не должна превышать 5,5 кВт, общий вводный автомат — однофазный, на 25 А, типа С. Автоматы устанавливают по отдельным группам потребителей (выбираются соответственно сечению провода). На кабель сечением 1,5 мм (освещение) должен устанавливаться автомат в 16А. На кабель 2,5 мм — 20А.

Для подбора УЗО существуют отдельные правила. Главное из них гласит, что ограничение по току для УЗО должно быть на порядок меньше, чем для автомата.

То есть автомат в 16 А комплектуется УЗО на 20А, и так далее. Трехфазный ввод для проводки в деревянном доме используется очень редко.

Такой вид проводки не только не подходит для деревянных домов, но и является очень опасным с точки зрения возможности возгорания. Вся проблема заключается в том, что, на мой взгляд, технические условия на изготовление провода ПУГНП и прочих марок этого вида устанавливает технические стандарты значительно ниже, чем того требует ПУЭ 7. Как результат, многие рабочие режимы, номинальные для других марок кабеля, приводят к перегреву жил и последующему оплавлению, возгоранию изоляции.

Для проводки в деревянном доме лучше использовать кабель не поддерживающий горения. А то, что электрик соединял проводку скрутками, вообще не лезет ни в какие рамки, так как согласно п.2.1.21 ПУЭ это недопустимо.

Требования к монтажу открытой электрической проводки в деревянном доме

Требования к условиям монтажа наружной проводки, способы прокладки, установка приборов и их выбор, регламентированы Правилами устройства электроустановок (ПУЭ)и обязательны к исполнению.

Часть требований ПУЭ учтена производителями ретро проводов, как то:

• Изоляция проводов выполнена из негорючих материалов;
• В качестве токовой жилы используется медный провод.

Кроме выше перечисленных, необходимо выполнить следующие требования:

• Узел ввода и учета электрической энергии необходимо изолировать от деревянных конструкций;
• Схемой электроснабжения необходимо предусмотреть установку УЗО, устройство контура заземления и при подключении посредством ВЛ – устройств гашения импульсных всплесков напряжения (разрядников).

Кабели для ретро проводки

Для открытой проводки выпускают медные многожильные провода сечением 1,5 мм2 и 2,5 мм2. Других размеров нет. Проводники имеют двойную ПВХ оболочку, поверх которой наносится декоративная оплетка из технического шелка или хлопка. Эти нити пропитаны специальными антиперенными составами, а некоторые еще дополнительно залиты лаком.

Ретро проводка в определенных интерьерах смотрится очень неплохо

Особенности проектирования декоративной открытой проводки

Кабели бывают двух, трех и четырехжильные. Для устройства ретро проводки в деревянном доме по всем правилам необходим трехжильный кабель, так как заземление по новым стандартам обязательно.

Так как сечение ретро-кабеля большим не бывает, при проектировании электропроводки надо делать лучевую схему. Это значит, что каждую линию тянут отдельно. Соответственно, надо тщательно продумывать где и как будут проходить трассы, чтобы это выглядело симпатично. При этом надо руководствоваться следующими соображениями:

• На освещение используют ретро провод сечением 1,5 мм2. На одной такой линии максимальная допустимая нагрузка — 2 кВт, но суммарный потребляемый ток не более 10 А. Для освещения этого обычно более чем достаточно.
• Под розетки и розеточные группы тянут кабель сечением 1,5 мм2. Тут максимально можно подключить 3 кВт нагрузки с потреблением тока не более 16 А. В комнатах этого тоже достаточно, но вот на кухне — проблема.

  Большое количество проводов при открытой проводке — проблема

Относительно ретро проводки на кухне деревянного дома стоит хорошо подумать. Во-первых, нитяная оплетка будет пачкаться и вернуть ей изначальный вид проблематично. Хотя, при желании можно использовать провод в виниловой или резиновой оболочке. Только покрытие должно быть светостаблизированным. Эти провода должны быть пригодны для наружного использования.

Во-вторых, отделка рабочей зоны чаще всего — плитка, а именно тут находится основное количество розеток. Потому имеет смысл на кухню дотянуть кабель скрытно (оптимальный вариант — под полом), развести розетки вдоль рабочей поверхности тоже скрытно, обычным кабелем в металлическом кабель канале. А на освещение, выключатели использовать ретро провода. Чтобы кухня тоже не выбивалась из общего стиля.

Производители и цены

Если задумана ретро проводка в деревянном доме, возникает вопрос, где закупить комплектующие и какой кабель лучше. На рынке есть витой декоративный кабель для открытой прокладки российского и европейского производства. Европейцы представлены несколькими фирмами. Лучшими считаются Fontini, Gi Gambarelli, Cordon Dor, Bironi. Из этого квартета лучший кабель у Gi Gambarelli (Гамбарелли). Он достаточно жесткий, чтобы хорошо сидеть на изоляторах, есть множество разных расцветок. Но основное его преимущество — он не горит и имеет пожарный сертификат. Стоит помнить, что ретро проводка в деревянном доме будет принята пожарной инспекцией без проблем только в случае наличия пожарного сертификата.

Кабели для ретро проводки имеют много цветов

Самый дешевый из европейских — провод Fontini (Фонтини), но он слишком мягкий, плохо держится на изоляторах. Чтобы не провисал, приходится ставить их чаще. Но самый большой минус — он горит. Ретро проводка от Cordon Dor (Гордон Дор) имеет множество расцветок, но выглядит «не очень» и тоже провисает. При всем при этом общее качество проводов хорошее. Но надо учесть, что стоимость одного метра трехжильного кабеля порядка 2-4$ за сечение в 1,5 квадратных миллиметра и 3-5$ за более толстые проводники.

С российскими производителями все еще сложнее — эта тема популярна и постоянно появляются новые производители. Многие из них есть только на региональных рынках, так что отследить качество и найти лидера пока никому не удалось. В приятную сторону изменяется цена на ретро проводку российского производства. Конкуренция повышается, цены становятся все более приемлемыми.

Давно на этом рынке присутствуют несколько кампаний — VILLARIS (российско-испанская), «Гусевъ», Gemini Electro. Они уже заработали определенную репутацию и качеству их продукции можно доверять. Вполне неплохая проводка. Но цены несколько выше средних. Есть и молодые кампании: Lindas, Retrika, Рыбинсккабель, ОТМгрупп, Zion (Цион) и другие.

Подводя итоги

Ретро проводка – это стильный элемент интерьера, подчёркивающий индивидуальность вашего жилища. Её высокую стоимость можно несколько снизить, выполнив часть работы самостоятельно. Однако в погоне за экономией не следует использовать дешёвые и некачественные китайские кабели и комплектующие. Кроме того, окончательную проверку электросети и её подключение электрощитку следует доверить профессионалам.

Если вам понравилась наша статья, вы нашли здесь что-то полезное, примите участие в обсуждении и порекомендуйте её друзьям.

Экономьте время: отборные статьи каждую неделю по почте

Заключение

Ответственный процесс организации электрической сети в стиле ретро требует значительного внимания, тщательной подготовки для установки кабелей и всех элементов системы. Необходимо полностью продумать будущее расположение кабелей и подобрать качественные материалы и изделия для долговечной эксплуатации. От грамотного планирования и приобретения подходящей продукции зависит безопасность проводки и здоровье жильцов, поэтому не следует экономить на организации системы. Усилия при монтаже такой проводки определенно стоят того, поскольку в результате можно получить красивый и оригинальный интерьер.
