Как выбрать источник водоснабжения на даче

ГВС

  1. Какой водонагреватель лучше использовать на даче?

Если на участке есть только посещаемый в теплое время года дачный домик — водоснабжение  горячей водой сможет обеспечить солнечный коллектор с подключенной к нему емкостью и циркуляционным насосом.  Его достоинство на фоне прочих решений — абсолютно бесплатная тепловая энергия.

Солнечный коллектор для дачи, собранный ее владельцем своими руками

Электрический бойлер выручит владельца круглогодично посещаемой дачи. В отличие от коллектора, его производительность не зависит от времени года и текущей погоды. От более дешевых и экономичных проточных электрических нагревателей он выгодно отличается куда меньшей нагрузкой на проводку (1-3 кВт против 3,5-24).

Источник горячей воды — электробойлер

Нормативные требования

Теперь пришло время изучить нормативные документы. Есть ли в них какие-то рекомендации относительно того, что нужно для водоснабжения частного дома?

Источником информации для нас послужит свод правил за номером 30.13330.2012, регламентирующий сооружение внутренних водопроводов и канализации. Для удобства читателя мы выделим актуальные для нашего случая пункты СП.

  • Температура горячей воды на выходе из крана или смесителя должна лежать в диапазоне 60-75 градусов;
  • При значительном расстоянии от водонагревателя до дальних точек водоразбора в системе горячего водоснабжение следует предусмотреть непрерывную циркуляцию воды;

Схема циркуляционного горячего водоснабжения

Редуктор на вводе воды в доме автора статьи

При совместной прокладке водопровода и канализации трубы водоснабжения монтируются сверху. При совместной прокладке труб горячего и  холодного водоснабжения разводка ГВС выполняется выше разводки ХВС;

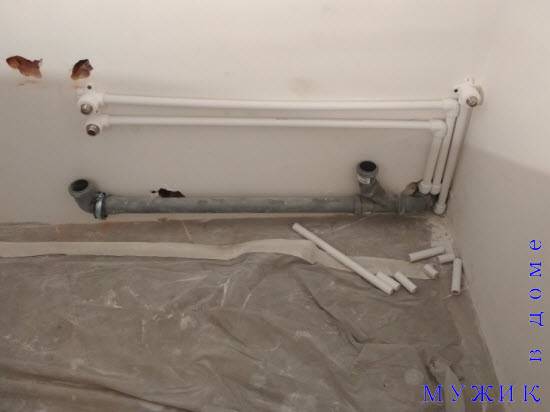

Горячие трубы разводятся над холодными

Длинные участки розливов и подводок ГВС, выполненные из полимерных материалов (прежде всего из полипропилена), должны снабжаться компенсаторами удлинения при нагреве;

Компенсатор удлинения на стояке горячей воды

На холодном водоснабжении допускается использовать материалы с расчетным сроком службы при штатном давлении как минимум в 50 лет, на горячем — в 25. При этом гидравлическое сопротивление трубопровода не должно увеличиваться в процессе его эксплуатации;

Диаметр счетчика — 15 мм

Перед счетчиком устанавливается запорная арматура и фильтр грубой очистки.

3.3. Мероприятия на территории ЗСО поверхностных источников водоснабжения’

3.3.1. Мероприятия по первому поясу

3.3.1.1. На территории первого пояса ЗСО поверхностного источника водоснабжения должны предусматриваться мероприятия, указанные в п. п. 3.2.1.1, 3.2.1.2, 3.2.1.3.

____________

* Целью мероприятий является максимальное снижение микробного и химического загрязнения воды источников водоснабжения, позволяющее при современной технологии обработки обеспечивать получение воды питьевого качества.

3.3.1.2. Не допускается спуск любых сточных вод, в т.ч. сточных вод водного транспорта, а также купание, стирка белья, водопой скота и другие виды водопользования, оказывающие влияние на качество воды.

Акватория первого пояса ограждается буями и другими предупредительными знаками. На судоходных водоемах над водоприемником должны устанавливаться бакены с освещением.

3.3.2. Мероприятия по второму и третьему поясам ЗСО

3.3.2.1. Выявление объектов, загрязняющих источники водоснабжения, с разработкой конкретных водоохранных мероприятий, обеспеченных источниками финансирования, подрядными организациями и согласованных с центром государственного санитарно-эпидемиологического надзора.

3.3.2.2. Регулирование отведения территории для нового строительства жилых, промышленных и сельскохозяйственных объектов, а также согласование изменений технологий действующих предприятий, связанных с повышением степени опасности загрязнения сточными водами источника водоснабжения.

3.3.2.3. Недопущение отведения сточных вод в зоне водосбора источника водоснабжения, включая его притоки, не отвечающих гигиеническим требованиям к охране поверхностных вод.

3.3.2.4. Все работы, в т.ч. добыча песка, гравия, донноуглубительные в пределах акватории ЗСО допускаются по согласованию с центром государственного санитарно-эпидемиологического надзора лишь при обосновании гидрологическими расчетами отсутствия ухудшения качества воды в створе водозабора.

3.3.2.5. Использование химических методов борьбы с эвтрофикацией водоемов допускается при условии применения препаратов, имеющих положительное санитарно-эпидемиологическое заключение государственной санитарно-эпидемиологической службы Российской Федерации.

3.3.2.6. При наличии судоходства необходимо оборудование судов, дебаркадеров и брандвахт устройствами для сбора фановых и подсланевых вод и твердых отходов; оборудование на пристанях сливных станций и приемников для сбора твердых отходов.

3.3.3. Мероприятия по второму поясу

Кроме мероприятий, указанных в разделе 3.3.2, в пределах второго пояса ЗСО поверхностных источников водоснабжения подлежат выполнению мероприятия пунктов 3.2.2.4, абзац 1, 3.2.3.1, 3.2.3.2, а также следующее.

3.3.3.1. Не производятся рубки леса главного пользования и реконструкции, а также закрепление за лесозаготовительными предприятиями древесины на корню и лесосечного фонда долгосрочного пользования. Допускаются только рубки ухода и санитарные рубки леса.

3.3.3.2. Запрещение расположения стойбищ и выпаса скота, а также всякое другое использование водоема и земельных участков, лесных угодий в пределах прибрежной полосы шириной не менее 500 м, которое может привести к ухудшению качества или уменьшению количества воды источника водоснабжения.

3.3.3.3. Использование источников водоснабжения в пределах второго пояса ЗСО для купания, туризма, водного спорта и рыбной ловли допускается в установленных местах при условии соблюдения гигиенических требований к охране поверхностных вод, а также гигиенических требований к зонам рекреации водных объектов.

3.3.3.4. В границах второго пояса зоны санитарной охраны запрещается сброс промышленных, сельскохозяйственных, городских и ливневых сточных вод, содержание в которых химических веществ и микроорганизмов превышает установленные санитарными правилами гигиенические нормативы качества воды.

3.3.3.5. Границы второго пояса ЗСО на пересечении дорог, пешеходных троп и пр. обозначаются столбами со специальными знаками (прилож. 2).

Типовая схема водопровода частного дома

Основных схем всего две. Это последовательное распределение воды и коллекторная схема, при которой каждая точка водозабора имеет свою трубу и общий коллектор.

Схема оборудования для водоснабжения загородного дома

Последовательная схема подключения предполагает прокладку основного трубопровода и при помощи врезок тройников осуществляется последовательное подключение точек водоснабжения. Таким образом, напор воды на первой точке будет максимальным, при одновременном использовании нескольких подключений, напор воды на последнем подключении будет самым слабым. Схема экономична, проста в монтаже, достаточно надежна, но не рекомендуется при одновременном проживании более 2 человек.

Коллекторная схема водоснабжения отличается более сложным монтажом, высокой стоимостью, зато обеспечивает примерно одинаковый напор воды на всех участках.

Виды внутренней разводки водопровода

Типовая схема коллекторного водозабора выглядит следующим образом

Водоснабжение частного дома на схеме

  1. Источник водоснабжения.
  2. Водонапорная станция с гидроаккумулятором. Обязательно выбирайте модели с реле сухого хода во избежание порчи оборудования.
  3. Распределительный запорный узел. Предназначен для распределения воды для технических нужд и домашних.
  4. На ветку, выделенную для домашних нужд, устанавливается система водоочистки.
  5. После фильтрации устанавливается разделение воды на холодную и горячую.
  6. Устанавливается распределительный коллектор для холодной воды и запорными кранами на каждой ветке.
  7. Труба с горячей водой подключается к бойлеру.
  8. Монтируется распределительный коллектор для горячей воды.

Схема подключения скважины или колодца для водоснабжения дома

Вода для автономного водоснабжения

Прежде всего стоит разобраться, какая вода годится для устройства автономного водоснабжения.

Если представить все просто и доступно, то выделяют три вида подземных вод.

  • Верховодка. То, что успело просочиться в почву, но еще не стало стабильным водоносным слоем. Наиболее слабая по качеству вода. Узнать ее просто — уровень верховодки сильно колеблется в зависимости от сезона. Для питьевого водоснабжения непригодна.
  • Грунтовые воды. Более стабильные водоносные слои. Глубина залегания от нескольких метров от поверхности до нескольких десятков. Именно их в основном и используют для устройства автономного водоснабжения.
  • Артезианская вода. Самые глубокие и древние водоносы. Глубина залегания может превышать сотню метров. Вода чаще всего пригодна для питьевых целей, но может быть излишне жесткой, насыщенной различными минералами.

Воде, добытой из автономного источника, необходимо пройти цикл комплексных исследований в СЭС или другой аккредитованной на проведение анализа воды организации.

По результатам произведенных анализов делают выводы о возможности ее применения в качестве питьевой или технической.

Схема, имитирующая гидрогеологический разрез без соблюдения масштаба, демонстрирует принцип залегания и распространения подземных вод

Организация, проводившая анализ воды, может порекомендовать оптимальную схему очистки, если технический вариант сможет после фильтрации приобрести питьевую категорию.

Установка узлов системы водоснабжения

Типичная схема разводки водопроводной системы со скважиной или колодцем может применяться для последовательной проводки трубопровода.

Она состоит из таких узлов:

  • Насосное оборудование. Для глубокого колодца более 8-ми метров или скважины подойдет только погружной насос. Для неглубоких источников можно использовать насосные станции в сборке или поверхностные насосы.
  • Переходной ниппель. Нужен для соединения со следующими элементами системы, которые в большинстве случаев имеют отличный от выхода из насоса диаметр.
  • Обратный клапан. Предотвращает вытекание воды из системы в момент простаивания насоса, падения напора воды.
  • Труба. Применяются трубы из полипропилена, стали, металлопластика или других материалов. Выбор зависит от разводки (наружной или внутренней, скрытой или открытой), цены самого материала, простоты монтажа. Трубопровод, подводящий воду в дом, снабжается теплоизоляционным слоем.
  • Водоразборная арматура. Используется для соединения труб, перекрытия подачи воды, монтажа трубопровода под углом и т. д. К ней можно отнести: фитинги, краны, водорозетки, тройники и т. д.
  • Группа фильтров. Предназначена для защиты оборудования от попадания твердых и абразивных частиц, снизит содержание железа в воде и смягчит ее.
  • Бак гидроаккумулятора. Требуется для создания и поддержания стабильного напора воды, предотвращения частого срабатывания насоса.
  • Группа безопасности. Необходима для контроля давления в системе — реле давления, манометр и реле сухого хода. Приборы автоматического регулирования помогают поддерживать стабильный напор в системе и продлевать срок эксплуатации оборудования.

Все элементы системы подключаются в определенной последовательности. Подробнее очередность можно рассмотреть на схеме. Далее установку системы описано на примере коллекторной разводки, как более сложной.

Простая схема системы водоснабжения дает возможность представить, как должна выполняться разводка от источника до крайней точки потребления (+)

Коллекторный узел в частном доме устанавливается в специальных помещениях — бойлерных или котельных — специально отведенных комнатах жилого дома, в подвальных и полуподвальных помещениях.

В этажных домах коллекторы устанавливаются на каждом этаже. В небольших домах систему можно разместить за смывным бачком в туалете или спрятать в специальном шкафу. Чтобы сэкономить водопроводные трубы, коллектор располагают поближе к большему количеству сантехнических приборов, на примерно одинаковом расстоянии от них.

Монтаж коллекторного узла, если следовать по направлению воды, проводят в такой очередности:

  1. На участке соединения коллектора с основной трубой подачи воды устанавливают запорный кран для отключения в случае необходимости всей системы.
  2. Далее монтируют осадочный фильтр, который задерживает крупные механические взвеси, способные привести к поломке оборудования.
  3. Затем проводят установку еще одного фильтра, который будет изымать из воды более мелкие включения (в зависимости от модели — частицы от 10 до 150 микрон).
  4. Следующий в схеме установки — обратный клапан. Он перекрывает обратный ток воды при падении давления.

После установки вышеперечисленного оборудования к трубе подачи воды подключают коллектор с таким количеством выводов, которое соответствует числу точек водопотребления в доме. Если в доме еще не все сантехнические приборы подключены, то на невостребованные выводы коллекторного узла ставятся заглушки.

Монтаж водопроводных веток горячей и холодной водопроводной системы одинаков при центральном водоснабжении. Немного иначе проходит установка в доме: один из отводов холодной воды коллектора подключают к водонагревателю, откуда горячую воду направляют на отдельный коллекторный узел

Атмосферные осадки как источник водоснабжения

Дождь и снегопад также могут рассматриваться в качестве ресурса для технических и бытовых нужд. Эта вода имеет довольно низкий уровень солености, что делает ее дистиллированной. При необходимости для питья можно также использовать осадки, но только в течение короткого периода времени.

Еще несколько десятилетий назад сбор дождевой воды для различных целей был очень распространен. Но за последние несколько десятилетий использование дождевой воды значительно сократилось. Исключение составляют засушливые регионы.

Однако использование дождевой воды для питья создает определенные риски, к которым особенно восприимчивы пожилые люди, дети и люди с ослабленным иммунитетом. Химическое и бактериальное загрязнение дождевой воды почти всегда присутствует, в той или иной степени.

Дождевая вода позволяет пополнять запасы воды и использовать ее для орошения приусадебных участков.

Постоянный подземный водопровод

Выполняя проектирование неразборного водопровода, в первую очередь определите, через какие участки он будет прокладываться, от этого во многом зависит глубина его заложения:

Постоянный подземный водопровод

  • При прокладке под газонами, садовыми дорожками и другими участками, где не предполагается регулярная обработка (вспахивание, копка) земли, вполне достаточно проложить трубу на глубине 20-25 см.
  • Если же линия проходит через огородные грядки, такой глубины недостаточно, при выполнении дачных работ существует большая вероятность повреждения линии садовым инструментом. В этом случае водопровод стоит углубить не менее чем на 40-50 см.

Современные производители предлагают широкий выбор материалов, которые можно использовать для монтажа дачных водоводов.

Наиболее популярны на данный момент такие трубы для летнего водопровода:

  • Традиционная сталь, имеющая, правда, значительную стоимость. Кроме того, применение таких труб при невозможности полного слива воды на зимний период нецелесообразно, при промерзании водовода он приходит в негодность (трубы попросту лопаются при замерзании воды в них).
  • Полипропиленовые трубы считаются более доступным и приемлемым вариантом. Они имеют небольшой вес, их просто доставить на участок, соединение осуществляется методом диффузионной сварки при помощи простейшего оборудования.
  • Трубы из полиэтилена (которые уже упоминались в связи с возможностью применения для монтажа разборных поверхностных сетей), считаются одним из самых приемлемых по стоимости материалов. Они достаточно долговечны, легко монтируются.

Основные недостатки постоянного летнего водопровода заключаются в необходимости выполнения земляных работ (хоть и в небольшом объеме), а также остающейся возможности хищения (правда это касается в основном стальных труб, именно поэтому применение полимерных материалов считается наиболее целесообразным).

Скрытая или открытая прокладка труб – что лучше?

В небольших квартирах, где в ванной едва помещается стиральная машинка, разводка открытым способом ставит под вопрос возможность размещения того или иного оборудования. Даже просторные помещения не слишком украшают трубы, поэтому многие предпочитают замуровывать их в стены. Однако в некоторых случаях скрытая разводка недопустима.

Чтобы ответить на вопрос, как правильно сделать разводку воды в квартире или частном доме своими руками, можно исходить из запланированных материалов. Для прокладки в стенах подходят исключительно медные, металлопластиковые и полипропиленовые трубы с прессовыми соединениями.

Не допускается вмуровывать в стену участки трубопроводов с различными разъемными соединениями. Всевозможные американки, обжимные фитинги, переходные муфты с пластиковой трубы на резьбу и другие элементы обязательно нужно монтировать открыто. Это позволит получить к ним беспрепятственный доступ для обслуживания и ремонта.

Рассмотрим плюсы и минусы скрытого и наружного монтажа водопровода.

Скрытый монтаж водопровода в стене

Достоинства закладки труб в штробы:

  • сохраняется полезная площадь, что позволяет располагать сантехнические приборы и мебель вплотную к стенам;
  • все элементы конструкции замурованы внутри стены и не портят внешний вид ванной комнаты или иного помещения;
  • при пожаре сохраняется целостность водопроводных труб из ПВХ.

Недостатки скрытой разводки труб:

  • нельзя использовать стальные трубы;
  • существенные затраты времени и сил на штробление стен;
  • сложность монтажа с использованием исключительно неразъемных соединений;
  • отсутствие возможности производить ремонт водопроводной системы в дальнейшем без разрушения стен;
  • вероятность случайного повреждения трубы, например, при сверлении в стене отверстий под установку какого-нибудь сантехнического прибора, зеркала и др.;
  • невозможность проверки состояния водопровода и своевременного устранения протечки в трубе.

Как видите, монтаж труб в штробах стен имеет множество недостатков. Выбирая этот метод, вы рискуете в будущем понести существенные затраты. В случае затопления, которое легче было бы вовремя предотвратить при открытой прокладке труб, может потребоваться полный ремонт квартиры с покупкой новой мебели и бытовой техники. К тому же при замене водопровода понадобится восстановление стен и отделки.

Открытый монтаж трубопровода

Преимущества открытого способа разводки воды:

  • использование труб из любых материалов;
  • возможность своевременного обнаружения течи, поскольку имеется полный доступ для наблюдения за состоянием всей водопроводной системы;
  • меньшая трудоемкость монтажа в сравнении с разводкой труб в штробах стен, поэтому все работы можно выполнить самостоятельно даже новичку;
  • простота ремонта и замены водопровода в квартире, доме или на даче без разрушения пола и стен;
  • возможность подсоединения дополнительной линии к системе без штробления и последующего ремонта в ванной комнате, туалете, кухне или ином помещении.

Недостатки наружной разводки труб водоснабжения в квартире и доме:

  • уменьшение полезного пространства;
  • неэстетичный вид помещения (в некоторых случаях трубы удается скрыть в короба таким образом, чтобы они вписались в дизайн комнаты);
  • большая вероятность повреждения водопроводной системы при сильном пожаре.

Минусов у последнего метода значительно меньше, чем плюсов. Поэтому, прежде чем выбрать тот или иной вид монтажа, просчитайте все до мелочей. Если сэкономленные сантиметры пространства не сыграют решающую роль при размещении необходимой мебели и техники, то разумнее будет сделать открытую разводку труб.

Преимущества и недостатки вариантов водоснабжения

Центральный водопровод

Преимущества:

  • Очищенная вода соответствует СанПиН
  • Контроль качества
  • Не требуется насос

Недостатки:

  • Высокая стоимость
  • Возможен слабый напор

Артезианская скважина

Преимущества:

  • Низкая стоимость подъема воды
  • Регулируемый напор
  • Не имеет химических загрязнений, не требуется обеззараживание

Недостатки:

  • Требуется фильтрация
  • Может требоваться очистка от солей металлов
  • Затраты на строительство

Поверхностная скважина, колодец

Преимущества:

  • Затраты ниже, чем на артезианскую скважину
  • Регулируемый напор

Недостатки:

  • Требуется фильтрация
  • Требуется очистка
  • Первичная вода имеет загрязнения
  • Возможно наличие вредных химических веществ
  • Может потребоваться обеззараживание

Поверхностный водоем (река, озеро, пруд), дождевая

Преимущества:

Минимальные затраты, если водоем рядом

Недостатки:

  • Вода, сильнозагрязненная, с наличием химических веществ, применяемых в с/х
  • Использование без фильтрации, очистки и обеззараживания опасно для здоровья
  • Высокие затраты на водоподготовку

Из сравнения видно, в каком порядке стоит отдать предпочтение вариантам водоснабжения.
