Соединение проводов опрессовкой гильзами — чем и как обжимать

Гидравлические пресс-клещи для обжима наконечников проводов

В ходе выполнения электромонтажных работ активно применяются гидравлические механизмы. Основными составляющими таких прессов-клещей являются:

  • ручки;
  • ось;
  • головка;
  • матрица.

У гидравлических клещей для обжима наконечников проводов головка может быть закрытой и открытой. При закрытом варианте сначала открывается стопор, вытягивается матрица, закладывается провод с гильзой, закрывается, и только после этого производится обжим. В конструкции с открытой головкой не нужно осуществлять подготовительные действия, поэтому опрессовка проходит значительно быстрее.

Каждая модель гидроклещей рассчитана на определенный размерный диапазон сечения проводов. Максимальный показатель составляет 400 мм. В быту такие жилы не применяются, а вот с наконечником для проводов под обжим 6 мм гидроклещами работать удобно. Однако существует опасность пережима.

Пресс гидравлический ручной для опрессовки кабельных наконечников может иметь закрытую и открытую головку

Чтобы отчетливее представить последствия пережимания гидропресса, стоит разобраться в механизме его действия.

Вследствие качания ручки плунжер (поршень насоса) производит поступательно-возвратные движения, создается определенное давление, под действием которого в цилиндр поступает масло. Масло двигает цилиндр, тот, в свою очередь, создает давление в матрице, и она с необходимой силой воздействует на гильзу.

Инструмент для обжима наконечников проводов интернета

Стабильная работа любой кабельной системы складывается из нескольких показателей. Прежде всего, это качество материала самого кабеля. Далее следует профессиональный уровень специалистов, которые осуществляют монтаж. Имеет значение техническое состояние оборудования. Совершенно необоснованно в числе последних называется качество соединений.

Многие модели клещей для обжима интернет-кабелей оснащены специальными кусачками

Именно контакты довольно часто являются причиной нестабильных или слабых сигналов. Избежать в работе кабельной системы проблем, связанных с непрофессионально выполненными соединениями, можно только при использовании специального инструмента – пресс-клещей для обжима, которые называются «кримпер».

Выполнение любого кабельного соединения всегда начинается со снятия изоляции с концов проводов. Для этих целей также существует отдельный вид инструмента, именуемый «стриппер». С его помощью удаляется верхний слой, опасность повреждения жилы отсутствует. Как вариант, можно приобрести кримпер, у которого есть элементы, позволяющие производить зачистку. Это отверстие, с одной стороны имеющее лезвие. Вставив провод и прокрутив его один раз, можно получить желаемый результат.

Кримперы для обжима наконечников и зачистки проводов активно используются специалистами при монтаже структурированных кабельных систем.

Суть метода и преимущества

Большинство специалистов рекомендуют использовать обжим в качестве основного и единственного способа соединения проводов

Обжим для проводов – это способ их соединения при помощи специальных гильз. Визуально они напоминают обыкновенные трубки. Основная задача – играть роль соединительного механизма.

Жилы проводов, которые нужно соединить, заводят до упора с обеих сторон гильзы и обжимают специальными пресс-клещами. В результате получается надежный и прочный электрический узел. Трубку требуется сжимать в нескольких местах, в зависимости от сечения коммутируемых проводников и длины жил. Соединяемая гильза с жилами также подвергается деформации. За счет сдавливания жилы сцепляются, что обеспечивает надежный электрический контакт. В завершение нужно обязательно заизолировать место соединения.

Гильзы для опрессовки проводов

Метод опрессовки наиболее востребован в таких случаях:

  • при необходимости соединить провода с большой площадью сечения;
  • для соединения многожильных проводников;
  • если есть необходимость соединить провода в электролиниях с высокой токовой нагрузкой.
  • Инструмент, предназначенный для обжима гильз, используется без электричества. В помещениях, где отсутствует напряжение – обжим является единственным способом соединения.
  • Такое соединение на протяжении всего эксплуатационного срока не нуждается в обслуживании.
  • С помощью гильз можно соединять проводники, изготовленные из разных металлов. Одна из наиболее распространенных проблем, с которой сталкиваются электромонтажники – коммутация медных и алюминиевых жил.
  • Качество соединения на высоком уровне, количество затраченного времени минимальное.
  • Специальный обжимной инструмент позволяет соединять жилы даже в очень ограниченных пространствах, например, в коробке или подрозетнике.

Итак, как правильно обжимать провода наконечниками

Кроме подбора необходимых проводов и наконечников для выполнения данной задачи потребуется специальный инструмент, который называется «кримпер» или же пресс-клещи.

Внешне инструмент очень напоминает пассатижи, на концах которого установлена специальная матрица, в которую вставляются наконечники и не изолированная часть кабеля.

Данный инструмент призван обеспечить равномерное усилие наконечника вокруг провода, исключая плохой контакт при обжимке кабеля. Кроме того существуют универсальные инструменты, позволяющие не только выполнить обжим, но и разрезать кабель, снять с него изоляцию и скрутить жилу.

Особое внимание следует обратить на тип кабеля, в бытовых условиях силовой кабель может быть двух типов:

  • с монолитной жилой;
  • многожильный.

При обжиме провода с монолитной жилой достаточно снять слой изоляции с небольшим запасом (до 0.3–0.5 см), (с помощью инструмента или же используя нож для снятия изоляции), затем выпрямить и обезжирить участок, с которым будет проводиться работа, после чего следует надеть на шнур термоизоляционную трубку.

Затем, выбираем на инструменте (перемычкой в матрице) определенное сечение и тип наконечника. После проведения вышеперечисленных манипуляций надо вставить подготовленный конец провода в наконечник, предварительно убедившись в отсутствии трещин в нем.

Установите рычаг блокировки храпового механизма. Невыполнение данное пункта грозит некачественным обжимом наконечника и, соответственно, плохим качеством соединения.

Заключительная часть обжима инструментом  провода с монолитной жилой:

  • убеждаемся в правильности соединения;
  • вставляем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы выбились на лицевой или тыльной сторонах наконечника;
  • до конца утапливаем оголенный участок провода в наконечник;
  • прилагая усилие нажимаем на рукоятки кримпера;
  • как только операция будет выполнена рукоятки автоматически начнут возвращаться в исходное положение (для этого необходимо перевести рычаг блокировки храповика в состояние «заблокировано»);
  • оконцевание шнура выполнено, заключительным шагом будет надевание термоусадочной оплетки на место соединения и прогрев её специальным феном или же зажигалкой.

Если рукоятки не возвращаются в изначальное положение, то данная проблема может быть вызвана из-за следующих проблем:

  • слишком слабое сжатие ручек инструмента;
  • неисправность храпового механизма;
  • «слабая» пружина в храповике;
  • не до конца установлен рычажок блокировки храповика.

Если же предстоит оконцевать многожильные провода, то вышеуказанную методику применять не стоит, так как имеет множество нюансов.

Поэтому провода с большим количеством жил обжимаются по следующей инструкции:

  • снять часть изоляции с провода (с небольшим запасом до 0.3–0.5 см), крайне желательно при удалении изоляции пользоваться специальным инструментом, позволяющим снять оплетку и не повредить жилы кабеля, но при отсутствии такого инструмента допускается использовать острый нож (при снятии изоляции следует убедиться в том, что не были затронуты жилы провода);
  • надеть на шнур небольшой кусок термоизоляционной оплетки;
  • после чего оголенный участок необходимо обезжирить спиртом и нанести специальную электропроводную пасту (самыми распространенными вариантами являются составы типа «КВТ» и «ЭПС»).

После вышеперечисленных манипуляций обработку кабеля можно считать законченной.

выставляем в матрице устройства необходимое сечение и тип наконечника;
устанавливаем наконечник до конца в устройство так, чтобы цифры с маркировкой матрицы находились на лицевой или тыльной сторонах наконечника;
расправленные жилы кабеля заправляем в наконечник до упора (Внимание! Скручивать жилы кабеля запрещается);
прилагая усилие нажимаем на рукоятки кримпера;
обжатие многожильного провода выполнено, теперь возвращаем заранее надетую на шнур термоусадку на место соединения и прогреваем её строительным феном, паяльником или турбозажигалкой;
после выполнения операции рукоятки должны вернуться в стандартное (разжатое положение), если этого не произошло, то причиной тому могут быть проблемы, описанные выше.

Часто допускаемые ошибки при опрессовке

Неправильно сделанная опрессовка грозит нагреванием контакта с последующим его перегоранием. Давайте рассмотрим самые распространенные ошибки, которые человек может допустить по незнанию точного технологического процесса.

Экономия не всегда идет на пользу

Все соединительные трубки идут стандартной длины. Их размеры обусловлены, исходя из натяжений металла, происходящих при сжатии клещами стенок. Домашние умельцы часто пытаются сэкономить на материале под предлогом, зачем такая длинная трубка, если ее хватит и половины. Далее, берут ножовку по металлу и распиливают гильзу пополам.

Во-первых, это глупо, так как изделие стоит копейки и большой экономии здесь не получится. Во-вторых, такие действия ухудшают контакт, что сопровождается увеличением показателя переходного сопротивления. При сжатии вдоль укороченной трубки могут образоваться продольные трещины. К тому же на короткой гильзе уменьшается количество сжатий, образования тех самых канавок. Это уже влияет на прочность соединения и, естественно, образуется плохой контакт.

Гильза большего диаметра, чем сечение провода

Встречаются ситуации, когда под рукой нет соединительной трубки соответствующего сечения. Если сжать гильзу большего диаметра, чем сам провод, внутри образуется много пустот, куда со временем переместятся жилы. Надежность контакта будет ослаблена, что повлечет нагревание соединения.

Избежать этой проблемы можно добавлением внутрь гильзы со вставленным проводом кусочков жил из аналогичного металла. Когда они заполнят все пустоты, и провод будет плотно располагаться внутри трубки, после чего можно выполнять обжим.

Гильзы меньшего диаметра, чем сечение провода

Когда под рукой оказывается трубка меньшего диаметра, чем сечение провода, выйти из этой ситуации будет сложнее. Иногда, чтобы уменьшить сечение провода, на его конце откусывают несколько жил. Этого делать нельзя, так как с уменьшением сечения возрастает сопротивление, да и надежность контакта ослабляется.

Выходом из ситуации может послужить вставка нескольких жил с другой стороны гильзы. Если технически это сделать нельзя, тогда придется разделить соединяемый узел на несколько линий. Допустим, 6 проводов не помещаются внутри трубки. Берут 2 гильзы и прессуют в каждой по 3 жилы. Далее, для разветвления каждой линии используют отдельные трубки.

Клещи для обжима наконечников проводов

Клещи для обжима клемм используются для прочного и надежного соединения проводов между собой или с клеммами различной формы и размера. В данном случае применяется метод опрессовки, который считается предпочтительным, по сравнению с пайкой.

Это особенно актуально при использовании электрических схем открытого типа, которые применяются при сборке автомобилей. Также при соединении проводников с помощью клещей для обжима клемм необходимо помнить про эффект гальванической пары.

Представленные у нас в магазине клещи отличаются количеством поддерживаемых размеров клемм, наличием приспособлений для снятия изоляции, а также применением обычного механизма обжима или трещоточного, который позволяет добиться более равномерного усилия на всей поверхности.

Обжимка проводов

  1. Для того чтобы качественно произвести обжим провода необходимо выполнить 3 главных правила:
  2. Во-первых, правильно подобрать коннектор или наконечник, чтобы его размер соответствовал сечению прессуемого провода.
  3. Во-вторых, воспользоваться профессиональным инструментом. Это пресс клещи, оснащенные храповым механизмом, который позволит выполнить полный цикл опрессовки.
  4. И в-третьих, выбрать нужную матрицу. Ее геометрия и форма должны соответствовать обжимной части наконечника.

Обжиму изолированными наконечниками подлежат только многопроволочные провода. Моножильные должны использоваться под свой тип неизолированных наконечников.

При выборе обязательно обращайте внимание не только на диаметр и сечение, но и на форму контактной лопатки. Нельзя использовать вилочные наконечники на подвижных или подверженных вибрациям контактах!

Изоляция с жилы снимается ровно на длину прессуемой трубочки куда вставляется жила. В отличии от втулочных, здесь будет крайне неудобно откусить лишнее кабелерезом.

При обжатии наконечник вставляете в матрицу пресса так, чтобы шов хвостовика был сверху и строго по центру.

Соблюдайте цветовую маркировку на матрицах с цветами самих наконечников.

Обжимая пресс клещами изолированные наконечники, контролируйте чтобы каждый контур матрицы, обжимал свою часть жилы и изоляции, а также вставляйте наконечник в матрицы только с маркированной стороны.

Если матрицы не полностью сомкнулись в конце зажатия ручек, значит вы неправильно подобрали размер наконечника. Если изоляционная манжета при этом повредилась, требуется заменить наконечник.

В домашних условиях, на производстве мы часто сталкиваемся с необходимостью установить соединение в сети или устранить неполадки, касающиеся цепи переменного тока. В этом случае нам обязательно понадобится инструмент для обжима проводов.

Он предназначен для того чтобы механическим методом сжать разъемы или контакты вокруг кабеля. Таким образом устанавливается электрическое соединение, обеспечивается стабильность в сети.

Обжимки могут использоваться для работы с одножильными или витыми проводами. Такой обжимной инструмент еще называют кримпером. Преимуществом обжимки считается и возможность замены губок.

Провода вставляются в гильзу, и обжимаются специальным инструментом — кримпером. Кримпер — это обжимные клещи. Огромное достоинство гильз в том, что такой обжим не создает повышенного сопротивления в месте соединения.

Гильзы в форме плоского наконечника с отверстием удобны, когда нужно закрепить провод или пучок проводов на корпусе при помощи винта. Просто подбирают гильзу подходящего диаметра, производят обжим, и крепят наконечник туда, куда нужно.

Для соединения многожильных проводов, для объединения одножильных проводов с многожильными, или просто для фиксации их в клеммниках, применяют штырьковые втулочные наконечники.

Многожильный провод удобно вставляется в наконечник, наконечник вместе с проводом опрессовывается, после чего многожильный провод можно фиксировать в любом клеммнике, даже в полиэтиленовом, не опасаясь, что соединение нарушится.

Решающим здесь оказывается правильный выбор диаметра наконечника, он должен соответствовать общему диаметру опрессовываемых, объединенных в пучок, жил, чтобы провода потом не выскочили.

Для обжима штырьковых наконечников можно обойтись плоскогубцами или воспользоваться отверткой и молотком.

Типы

Несмотря на общую область применения для всех кабельных наконечников, все они разделяются на несколько типов. Наиболее распространенной градацией является разделение по материалу, форме оконцевания и способу монтажа. Рассмотрим более детально каждый из них.

По материалу изготовления

В качестве материала для изготовления всего электротехнического устройства или только части его конструкции могут применяться различные металлы.

Рис. 1: типы по материалу

Поэтому, в зависимости от материала, из которого изготовлены кабельные наконечники, выделяют:

  • алюминиевые – их конструкция полностью выполнена из алюминия и позволяет подключать его только к алюминиевым жилам и такому же проводнику;
  • медные – наконечники изготовленные из меди и предназначенные для оконцевания медных проводов и их дальнейшего соединения с такими же провдящими поверхностями, могут дополнительно покрываться слоем олова;
  • комбинированные – состоят из двух материалов (меди и алюминия) которые выполнены из соединенных пластин в различных комбинациях, алюмомедные наконечники служат для соединения медных и алюминиевых проводников и поверхностей;
  • латунные – изготавливаются из сплава цинка олова и меди, используются для соединения медных и алюминиевых кабелей или открытого соединения коннекторного типа.

Следует отметить, что надевать медные наконечники на алюминиевые жилы, как и алюминиевые наконечники на медные, категорически запрещено. Это обусловлено тем, что в месте такого контакта будет происходить диффузия частиц на границе двух металлов с последующим разрушением одного из них. Со временем это приведет к ослаблению соединения, увеличению переходного сопротивления и возникновению нагрева. Избежать этого можно при помощи комбинированных или латунных моделей для оконцевания проводов.

По способу монтажа

Еще одним критерием для разделения кабельных оконцевателей по типу является способ их монтажа. На практике выделяют типы для:

  • опрессовки алюминиевой или медной трубкой – является самым быстрым способом установки кабельного наконечника путем обжатия части кабельной гильзы специальным инструментом или хотя бы пассатижами. Но, с использованием неспециализированного инструмента вы можете получить плохое соединение методом опрессовки.
  • затяжки винтовыми зажимами – подразделяются на классические болты или отрывные. Обычные болты представляют собой классический вариант болтового соединения, реализованного в кабельной муфте, где проводник зажимается одним или несколькими болтами. Отрывные являются одноразовой версией болтового зажима – при достижении определенного усилия затяжки шляпки на болтах отрываются и жила остается зафиксированной в кабельном наконечнике.
  • пайки или сварки – пайка продетого в наконечник проводника осуществляется при помощи оловянного припоя. Сварка выполняется тем же металлом, что и токоведущая жила при помощи точечной сварки.

Рис. 2: кабельные наконечники по способу монтажа

По форме кабельного наконечника

В зависимости от формы края кабельного наконечника они могут применяться в различных устройствах и выполнять те или иные функции. На основании этого критерия данный вид продукции разделяют на:

  • Кольцевые наконечники – представляют собой изделие, одна часть которой выполнена трубкой или разомкнутой гильзой, а вторая кольцом. Кольцо предназначено для зажима под болт, обеспечивает хороший контакт по всей площади.
  • Рожковые, вилочные или крюковые – представляют собой пластину разомкнутую с одной стороны. Позволяет оперативно отключать и подключать выводы, широко используются в лабораториях при проведении испытаний.
  • Коннекторные — представляют собой элементы классического соединения мама-папа в качестве кабельного наконечника.
  • Пластинчатые – используются для подключения силовых кабелей к элементам электроустановки, отличаются достаточной толщиной пластины, способной выдерживать нагрузку подключаемого кабеля.
  • Штекерные или втулочные наконечники – представляют собой конструкцию, помещаемую в какой-либо разъем.
  • Штифтовые – выполняются в форме плоской полосы или согнутой в форме иглы
  • Трубчатые – являются элементом для сращивания двух и более жил по принципу кабельной муфты.

Рис. 3: по форме кабельного наконечника Каждый из вышеприведенных типов должен выбираться в соответствии с теми задачами, которые вам нужно решить конкретным подключением. Но эти критерии являются не единственными, которыми стоит руководствоваться при выборе конкретной модели кабельного наконечника.

Инструменты и материалы

Для работы понадобятся ручные (или механические) пресс-клещи. Они обжимают гильзу с проводниками сечением до 120 мм2. Для жил большего сечения потребуется пресс, который приводится в действие за счёт гидравлического привода.

Есть клещи с матрицами на разное сечение и с регулировкой пуансонов. Очень удобный инструмент в том плане, что не надо постоянно переустанавливать его на другие размеры, просто винт пуансона либо матрица поворачивается на нужное сечение.

При работе с алюминиевыми проводами потребуется специальная кварцево-вазелиновая паста, которая удаляет на жилах окисную плёнку и препятствует её появлению вновь.

Медным проводникам подобная обработка не нужна, но всё-таки для снижения трения желательно их смазать обычным техническим вазелином. Во время деформации жилы могут повреждаться, а смазка минимизирует этот риск.

Очень важно правильно подобрать гильзы для опрессовки проводов

По материалу исполнения

Кабель или провод медного исполнения соответственно следует обжимать медными гильзами. Они бывают двух видов и имеют следующую аббревиатуру:

  • ГМ – гильзы медные. Они сделаны чисто из меди, не имеют никакого покрытия и обработки, по внешнему виду похожи на обычные кусочки медных трубок.
  • ГМЛ – гильзы медные лужёные. Они проходят процедуру лужения, то есть их поверхность обрабатывают специальным олово-висмутовым слоем. Это делают для того, чтобы предотвратить процессы окисления и коррозии. Ещё из школьных уроков физики известно, что медь, как и любой другой металл, окисляется. Лужение препятствует этому процессу, опрессованные провода не вступят в химическую реакцию с лужёной гильзой.

Хотелось бы дать один полезный совет. Не слушайте, если вдруг кто-то из опытных электриков будет доказывать вам, что при помощи гильз ГМЛ возможна опрессовка алюминиевых проводов, так как оловянный слой не даст напрямую контактировать алюминию с медью. Это неверно, потому что во время опрессовывания поверхностный слой трубки деформируется и коррозийный процесс всё равно неизбежен.

Для соединения проводов из алюминия пользуются изделиями, выполненными из этого же металла, они имеют обозначение ГА (гильза алюминиевая).

Есть ещё комбинированные гильзы, они обозначаются ГАМ (гильза алюминиево-медная), в обиходе многие называют их алюмомедными. Этот вариант применяется, когда нужно соединить встык провода из разных металлов. Гильза представляет собой трубку из двух частей, в месте стыка разнородных металлов соединение выполнено путём фрикционной сварки. Здесь всё предельно просто и понятно – в часть трубки, выполненную из меди, необходимо вставлять медные жилы, в алюминиевую часть проводник из алюминия.

И самый современный вариант с обозначением ГСИ (гильзы соединительные изолированные). В их основе обычные лужёные трубки, только их покрывают сверху изоляцией из поливинилхлорида. Ими производится обжимка медных проводов. Во время опрессовки изоляционный слой не снимают, клещи надеваются поверх него, и производится сжим. Такие гильзы намного упрощают работу электрика, так как обжатый электрический узел не требует больше никаких дополнительных мер по его изоляции.

По размерам

После буквенных обозначений на гильзе пишется какая-то цифра. Что она означает? Это сечение проводника, на который рассчитано данное изделие. Например, медные лужёные гильзы выпускают для проводов сечением от 2,5 до 300 мм2. Соответственно, с увеличением сечения проводника, большие размеры имеет и сама гильза (диаметр и длину). У комбинированных изделий прописывается через дробь две цифры, одна обозначает сечение медного проводника, вторая – алюминиевого.

По конструктивному исполнению

Различаются ещё гильзы по конструктивному исполнению. Они могут быть полыми, то есть внутри представляют собою сквозные голые трубки. А бывают с перегородкой посередине, которая позволяет регулировать глубину захода проводников, то есть кончики обеих соединяемых жил будут заходить в гильзу на одинаковую длину. С перегородками выпускают комбинированные гильзы, которые используют при коммутации проводников в стык.

Различие обжимных трубок для проводов по материалу

Соединительные гильзы делятся на несколько разновидностей в зависимости от материала изготовления. Использование разных видов обусловлено тем, что из-за электрохимических свойств металлов некоторые вступают в активную реакцию друг с другом, что влечет окисление проводов и их перегревание при нагрузке.

Медные гильзы

Аббревиатура ГМ указывает на то, что гильза изготовлена из качественной меди. Используется исключительно для соединения медной проводки. Поверхность ГМ не покрыта защитной оболочкой, поэтому эксплуатировать ее можно лишь в неагрессивных условиях окружающей среды.

Луженые гильзы

При помощи луженых гильз соединяют медные провода, предназначенные для работы в агрессивной среде. Это те же самые гильзы из меди, только их поверхность покрыта специальным составом, образующим защитную оболочку белого цвета. Аббревиатура следующая – ГМЛ.

Преимущество лужения заключается в защите материала от электрохимической коррозии, однако для алюминиевой проводки применять ГМЛ запрещено. Обусловлено это тем, что в процессе сжатия частично разрушается защитный слой, что в результате приведет к непосредственному контакту алюминия и меди.

Соединительные трубки для жил из разных материалов

Проведение электрических линий, как правило, не обходится без использования и соединения жил, изготовленных из разных материалов. Для подобных целей используют специальные гильзы, которые считаются комбинированными и называются ГАМ. Конструкция проста, но особенность ее заключается в использовании разных материалов. Две части трубки сварены в одну, одна изготовлена из алюминия, а другая из меди. Середина, место стыка оснащено специальным ограничителем. Благодаря ему обеспечивается равный вход жил с обеих сторон.

Отличается эта разновидность по форме. Объяснить это можно тем, что алюминиевая часть трубки имеет больший диаметр из-за необходимости большего поперечного сечения у проводника.

Алгоритм опрессовки ГАМ аналогичен предыдущим способам.

Различие обжимных трубок для проводов по материалу


Соединительные гильзы делятся на несколько разновидностей в зависимости от материала изготовления. Использование разных видов обусловлено тем, что из-за электрохимических свойств металлов некоторые вступают в активную реакцию друг с другом, что влечет окисление проводов и их перегревание при нагрузке.

Медные гильзы

Аббревиатура ГМ указывает на то, что гильза изготовлена из качественной меди. Используется исключительно для соединения медной проводки. Поверхность ГМ не покрыта защитной оболочкой, поэтому эксплуатировать ее можно лишь в неагрессивных условиях окружающей среды.

Луженые гильзы

При помощи луженых гильз соединяют медные провода, предназначенные для работы в агрессивной среде. Это те же самые гильзы из меди, только их поверхность покрыта специальным составом, образующим защитную оболочку белого цвета. Аббревиатура следующая – ГМЛ.

Преимущество лужения заключается в защите материала от электрохимической коррозии, однако для алюминиевой проводки применять ГМЛ запрещено. Обусловлено это тем, что в процессе сжатия частично разрушается защитный слой, что в результате приведет к непосредственному контакту алюминия и меди.

Соединительные трубки для жил из разных материалов


Проведение электрических линий, как правило, не обходится без использования и соединения жил, изготовленных из разных материалов. Для подобных целей используют специальные гильзы, которые считаются комбинированными и называются ГАМ. Конструкция проста, но особенность ее заключается в использовании разных материалов. Две части трубки сварены в одну, одна изготовлена из алюминия, а другая из меди. Середина, место стыка оснащено специальным ограничителем. Благодаря ему обеспечивается равный вход жил с обеих сторон.

Отличается эта разновидность по форме. Объяснить это можно тем, что алюминиевая часть трубки имеет больший диаметр из-за необходимости большего поперечного сечения у проводника.

Алгоритм опрессовки ГАМ аналогичен предыдущим способам.

Что означает маркировка наконечника: полная расшифровка

У каждого типа и вида изделия своя буквенно-цифровая маркировка, не зная которую домашнему мастеру невозможно объяснить в магазине, что ему нужно. Разберем популярные маркировки:

  • ТМЛ – луженый наконечник, для работы с которым нужен специальный инструмент – опрессовыватель. Выглядит как НШП. Разница лишь в том, что НШП – медный;
  • ТА – тот же наконечник, но из алюминия;
  • СИП – самонесущий наконечник, имеющий собственную изоляцию по трубке и кольцевую установочную пластину;
  • НШВИ – распространен в бытовом использовании, втулочный штыревой;
  • НКБ – используется в промышленности в качестве геофизического кабельного;
  • РФИ-М – это уже флажковый наконечник;
  • IEK – медный вилочный;
  • ТМД – двойные глухие соединители;
  • НКИ – изолированный кольцевой.

Алюминиевые изделия регламентируются ГОСТ-9581-80, медные – ГОСТ-7368-80.

Изделия для опрессовки делаются из меди, алюминия или биметалла

Соединение токопроводящих жил от 16 до 240 мм/кв

Принцип обжимки таких жил практически аналогичен описанному выше. Исключение составляют использование более мощного инструмента и двухсторонний тип соединения.

Перед опрессовкой опять же нужно подготовить жилы. Для этого необходимо удалить изоляцию на 3,5-6,5 сантиметров.

Перед опрессовкой нужно подготовить провода. Затем необходимо закруглить их концы:

многопроволочные жилы закругляются пассатижами;

однопроволочные – специальным инструментом, который обычно продается в комплекте опрессовочном комплекте.

Медные провода перед обжатием обрабатываются техническим вазелином, а алюминиевые, соответственно, кварцевазелиновой пастой. Обычно гильзы смазываются изнутри еще на заводе. Не нужно бояться, что смазка увеличит сопротивление – при соблюдении технологии, она будет вытеснена из места контакты в пустоты.

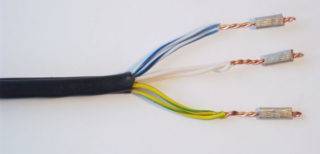

Жилы вводятся в гильзу с двух сторон

Важно, чтобы стык произошел прямо посередине гильзы. При локальном вдавливании степень деформации проверяется специальным щупом или штангенциркулем в месте образования ямок

Если обжатие сплошное, то размеры сечения нужно проверить по таблице.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
