Демонтаж розетки со стены: правила техники безопасности

Как разобрать выключатель

Итак, в исходном положении имеется клавишный выключатель, который крепко закреплен внутри штробы. Первостепенно надо подготовить инструмент для того, чтобы выполнить разбор корпуса – отвертку с индикатором, ее будет достаточно.

Разбирается наружный переключатель света следующим образом

Необходимо отключить автомат, который защищает проводку от перегрузок электросети и короткого замыкания.
Прежде чем выполнять демонтаж, надо точно убедиться, что света в доме нет. И только после этого надо использовать отвертку с индикатором.
Далее надо демонтировать клавишу, если выключатель одноклавишный или клавиши, если он трехклавишный или двухклавишный. Не имеет значения, какой вид изделия разбирается

Чтобы снять клавишу, надо сжать её рукой с боковых сторон (посередине) и осторожно достать из корпуса. Иногда элемент прочно «сидит» во внутренней части корпуса, и чтобы его вытащить, надо подцепить один из краешков отверткой.
Следующим шагом надо снять со стены декоративную рамку крышку

Иногда она прикреплена на два миниатюрных болтика изнутри, реже рамку держат пазы, на которые необходимо аккуратно надавить отверткой, чтобы снять фурнитуру. Ещё один вариант крепления электрофурнитуры – при помощи дополнительного элемента, который прикреплен в пазах суппорта.
Далее надо вытащить «сердцевину» из подрозетника . По боковым сторонам корпуса присутствует два винтика, которые держат механизм на вертикальной поверхности. Всё что необходимо сделать – открутить их при помощи индикаторной отвертки. Есть ещё один вариант держания корпуса в подрозетнике – распинателями лапками. Их необходимо ослабить, открутив слегка с боковых частей болтики, которые отвечают за регулировку угла распора.
Следующим шагом надо отсоединить вводные жилы. Фаза, земля и ноль могут закрепляться на самозажимные клеммы или на винтовой зажим. В первом случае необходимо просто нажать на рычаги фиксаторы и достать жилы с разъёмов. Винты-зажимы нужно открутить при помощи индикаторной отвертки и осторожно достать проводки.

Вот и всё, нет ничего сложного, выключатель снят со стены.

Самые распространённые причины того, что розетка выпадает из стены

Подобных причин довольно много, начиная от ошибок во время монтажа и заканчивая неправильной эксплуатацией. К примеру, если говорить о розетке позади телевизора, то здесь подобных проблем наблюдаться явно не будет. Ведь здесь вилка бытового прибора практически никогда не отключается от питания. Чего нельзя сказать о других электроточках, которые используются для пылесоса, различных зарядных устройств или кухонной бытовой техники.

Статья по теме: Как закрепить утеплитель на деревянной стене

Сами причины выпадения розеток можно разделить на две основные группы:

  1. Непрофессиональная работа электромонтёра, установившего точку потребления электроэнергии.
  2. Неправильная эксплуатация электрооборудования жильцами квартиры или частного дома.

Стоит подробнее остановиться на каждой из причин, чтобы понять, каким образом можно избежать последствий.


Подобные неисправности следует устранять незамедлительно

Непрофессионализм электрика: ошибки при монтаже

Многие монтёры в силу нехватки времени не обращают особого внимания на качественную фиксацию подрозетника. Это становится причиной того, что он лопается или вылетает вместе с розеткой. Также сюда можно отнести и некачественные детали, и несоответствие диаметра. Поэтому лучше всего приобретать все элементы самостоятельно, проверяя их в магазине, а работу электромонтёра тщательно контролировать. Однако не всегда можно заметить непрофессионализм рабочего. К примеру, недостаточную протяжку им лапок распорного механизма розетки. Но такая ошибка исправляется достаточно быстро своими руками.

Неправильная эксплуатация точек потребления электроэнергии

Довольно часто виной тому, что розетка начала вылетать, становятся действия владельца жилья. К примеру, некоторые люди просто ленятся подойти к включённой вилке. Для них значительно проще потянуть за провод, не вставая с места. Подобного отношения не выдержит даже намертво закреплённая розетка.

Также не стоит стараться включить вилку «евро» (с толстыми штырьками) в розетку, которая для этого не предназначена. После такого подключения её будет очень сложно вытащить. Это опять же приведёт к тому, что розетка начнёт вылезать из стены. К тому же, после подобных действий, обычная вилка уже не будет иметь плотного контакта, что приведёт к нагреву, отгоранию проводов, а иногда и к пожару.


В такую розетку не стоит заталкивать вилку еврообразца

Как самостоятельно снять старую розетку со стены и монтировать новую

Для того, чтобы заменить розетку, требуется предпринять некоторые предварительные действия и подготовить необходимый инструмент. Работа состоит из нескольких этапов:

  • снятие декоративной панели;
  • ослабление винтов, крепящих жилы проводов;
  • снятие крепежных элементов и ослабление разжимных лапок;
  • собственно, демонтаж.

Установка новой розетки производится в обратном порядке.

Инструменты


Для демонтажа и установки розетки обязательно наличие следующего инструмента:

  • отвертки с плоским и крестообразным лезвием;
  • нож для зачистки изоляции;
  • бокорезы;
  • пассатижи.

Вид и размер лезвия отвертки должны соответствовать шлицам используемых винтов.

Несоответствие размеров приведет к срыву шлица, что затруднит дальнейшую работу.

Процесс демонтажа


В первую очередь снимают декоративную крышку. Разные производители используют свои способы крепления крышки к основанию розетки, но наиболее часто применяется один или два винта, расположенных между отверстиями для штырей вилки. Для того, чтобы винты не потерялись, с обратной стороны они могут удерживаться фиксирующими шайбами.

Часто применяют крепление крышки при помощи защелок. Здесь нужна аккуратность, чтобы не повредить защелки.

Рекомендуют сначала высвободить основание розетки из стены, а затем отсоединять провода. В старых розетках винты сильно прикипают к клеммам и часто невозможно открутить их, держа розетку «на весу». Отвертка при этом может сорваться и нанести травму.

Проще ослабить винты, пока еще корпус закреплен на стене. Затем вынуть корпус и окончательно отсоединить провода.

Важно не прилагать к жилам изгибающих усилий, поскольку изоляция старых проводов хрупкая и может потрескаться или осыпаться. Алюминиевые проводники могут переламываться, а наращивать их внутри стены нельзя. Придется менять участок проводки между розеткой и распределительной коробкой

Придется менять участок проводки между розеткой и распределительной коробкой.

Этапы работ с наружным устройством


Наружные розетки отличаются тем, что их основание не утапливается вглубь, а крепится к наружной поверхности.

При установке новой розетки нельзя сильно притягивать ее к поверхности, чтобы не сломать корпус. Если под головки винтов подложить пластиковые шайбы, то риск поломки можно снизить.

Присоединение нового механизма к жилам

Перед установкой новой розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть такой, чтобы свободно подсоединить их к клеммам. Не страшно, если будет некоторый запас по длине. Провода нужно аккуратно раздвинуть в противоположные стороны от основания розетки к стенкам подрозетника.

Перед установкой новой розетки концы жил зачищают от окислов. Изогнутые части выравнивают пассатижами. Длина зачищенной части должна быть такой, чтобы провод полностью входил в крепежную часть клеммы, не оставляя снаружи оголенной части. При необходимости жилу укорачивают при помощи бокорезов. При обламывании жил нужно снять изоляцию на необходимую длину. Для снятия изоляции нельзя использовать пассатижи или бокорезы, поскольку жила, передавленная режущими гранями инструмента, переломиться. Особенно это касается алюминиевых проводов.

Для зачистки используют острый нож, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.

Как заменить электрическую розетку

Неаккуратное обращение с электрической энергией крайне опасно, поэтому замену розетки необходимо производить поэтапно.

Вначале обязательно выполняется обесточивание электрической сети, от которой запитывается эта розетка. Многоэтажные дома отличаются тем, что в подъездах на каждой лестничной площадке установлен электрический щит, в который вмонтированы пакетные выключатели (так называемые пакетники), которыми при необходимости можно прервать подачу электрической энергии в определенную квартиру. Остается только найти среди них пакетник, который соответствует квартире, в которой производится замена розетки, и перевести его в положение «выключено».

Если вам захотелось не обесточивать всю квартиру, а довольствоваться только обесточиванием комнаты, в которой будете заменять розетку, это возможно. Однако, вы должны знать точно, где находится автомат, который отключит только необходимую линию. И все-таки наиболее надежный вариант – это обесточить всю квартиру.

Вы, конечно, понимаете, что если отключите полностью электричество в квартире, то уже невозможно будет в ней включить свет. А иногда розетка меняется в условиях сумерек или темноты (если это нужно сделать срочно), поэтому перед выполнением работ подготовьте альтернативный источник света, которым может быть обычный фонарик.

Перед выполнением работ по замене электрической розетки необходимо вначале подумать о том, как вы это будете делать. Потому что для работы вы должны будете подготовить следующие инструменты:

  1. Новую электрическую розетку;
  2. При необходимости новый подрозеткин;
  3. Прямую и крестовую отвертки;
  4. Кусачки или пассатижи;
  5. Индикатор фаз.

Индикатор фазы является недорогим электроизмерительным прибором (отверткой-пробником), который необходимо иметь каждому мужчине, поскольку он часто используется.

Замена сгоревшей или старой розетки.

Вначале необходимо старую розетку снять с панели. Это делается очень просто: используя крестовую или прямую отвертку (это зависит от того, какая головка у болта), производят выкручивание центрального болта.

Для того, чтобы полностью быть уверенным об обесточивании электрической линии, необходимо, используя индикатор, проверить контакты розетки. Каждый электрик или человек, хоть немного знакомый с электричеством знает, что один контакт розетки соединен с фазным проводом, а другой – с нулевым. Когда в розетке есть напряжение, прикасаясь индикатором к фазному проводу, вы увидите, что лампочка на индикаторе загорелась.

Когда вы проверите оба контакта розетки, и лампочка не загорится, значит, вы действительно полностью обесточили линию, и можете спокойно заменять розетку, не применяя никаких защитных мер.

Ослабляете болты в зажимах контактов розетки, и отсоединяете от них провода. Затем необходимо отвинтить болты, удерживающие внутренние распоры розетки, которые удерживают ее в коробке, и вытащить розетку из коробки. Если розетка сидит прочно, нужно аккуратно проворачивать ее в разные стороны, пока не удастся достать.

После того, как розетка удалена из своего места установки, проверяете наличие подрозетника (коробки для розетки). Если его нет, значит, розетку устанавливали, сделав в стене отверстие. Так устанавливать розетки не рекомендуется, поскольку она в этом случае укреплена ненадежно. Но раньше чаще всего использовался именно такой способ установки электрических розеток – прямо в углубление в стене, без подрозетника.

Можно встретить и металлический подрозетник, который устанавливается без использования крепежных болтов. Крепление розеток в таких подрозетниках осуществляется при помощи распорных механизмов розетки. Это тоже считается ненадежным креплением.

Затем нужно примерка нового стандартного подрозетника. Хорошо, если отверстие подходит для него. Когда подрозетник не помещается в отверстие, его укорачивают – отрезают его заднюю часть. Если это нежелательно, расширяют отверстие, чтобы в него мог поместиться подрозетник, не деформируясь при монтаже.

Возможно, старая розетка была установлена с металлическим подрозетником

Тогда его осторожно вынимают из отверстия, стараясь существенно не повредить стену, во избежание дальнейшего ремонта стены. Если без мелких повреждений вынуть подрозетник не удалось, не расстраивайтесь – они будут скрыты под панелью новой розетки

Меры подготовки к ремонту

Делать ремонт следует только после подготовки к нему. Даже для исправления самых незначительных проблем следует обесточить квартиру и убедиться, что рубильники выключены. После отключения электричества следует проверить напряжение в сети отверткой-индикатором — в фазе оно должно отсутствовать.

Что понадобится для ремонта

Набор инструментов есть у каждого электрика. Если полного набора нет, то отдельные его составляющие придется приобрести для проведения ремонта электророзетки.

Кроме индикаторной отвертки, будут нужны такие материалы и инструменты:

  • плоская отвертка;
  • крестообразная отвертка;
  • плоскогубцы (пассатижи);
  • изоляционная лента (виниловая);
  • острый нож для зачистки проводов.

При некоторых поломках может пригодиться паяльник.

Приступаем к демонтажу розетки

После выполнения подготовительных работ можно приступать к снятию розетки со стены.

На первом этапе нужно внимательно осмотреть конструкцию розетки

Если головки шурупов находятся непосредственно на корпусе розетки, то их необходимо осторожно раскрутить плоской или крестовидной отверткой.
Иногда шурупы на корпусе отсутствуют. В этом случае они расположены под декоративной рамкой, которая прикрывает розетку

Для того чтобы снять рамку с розетки ее нужно аккуратно поддеть отверткой, после чего она легко отойдет от корпуса розетки.
Для демонтажа встроенной в стену розетки достаточно просто снять декоративную рамку.
Демонтировать розетку, расположенную на поверхности стены, можно после того, как будет раскручен ее корпус.
После снятия всех частей розетки (корпуса и рамки) следует тщательно заизолировать все провода.

Как самостоятельно снять старую розетку со стены и монтировать новую

Для того, чтобы заменить розетку, требуется предпринять некоторые предварительные действия и подготовить необходимый инструмент. Работа состоит из нескольких этапов:

  • снятие декоративной панели;
  • ослабление винтов, крепящих жилы проводов;
  • снятие крепежных элементов и ослабление разжимных лапок;
  • собственно, демонтаж.

Установка новой розетки производится в обратном порядке.

Инструменты

Для демонтажа и установки розетки обязательно наличие следующего инструмента:

  • отвертки с плоским и крестообразным лезвием;
  • нож для зачистки изоляции;
  • бокорезы;
  • пассатижи.

Вид и размер лезвия отвертки должны соответствовать шлицам используемых винтов.

Несоответствие размеров приведет к срыву шлица, что затруднит дальнейшую работу.

Процесс демонтажа

В первую очередь снимают декоративную крышку. Разные производители используют свои способы крепления крышки к основанию розетки, но наиболее часто применяется один или два винта, расположенных между отверстиями для штырей вилки. Для того, чтобы винты не потерялись, с обратной стороны они могут удерживаться фиксирующими шайбами.

Часто применяют крепление крышки при помощи защелок. Здесь нужна аккуратность, чтобы не повредить защелки.

Рекомендуют сначала высвободить основание розетки из стены, а затем отсоединять провода. В старых розетках винты сильно прикипают к клеммам и часто невозможно открутить их, держа розетку «на весу». Отвертка при этом может сорваться и нанести травму.

Проще ослабить винты, пока еще корпус закреплен на стене. Затем вынуть корпус и окончательно отсоединить провода.

Важно не прилагать к жилам изгибающих усилий, поскольку изоляция старых проводов хрупкая и может потрескаться или осыпаться. Алюминиевые проводники могут переламываться, а наращивать их внутри стены нельзя

Придется менять участок проводки между розеткой и распределительной коробкой

Придется менять участок проводки между розеткой и распределительной коробкой.

Этапы работ с наружным устройством

Наружные розетки отличаются тем, что их основание не утапливается вглубь, а крепится к наружной поверхности.

При установке новой розетки нельзя сильно притягивать ее к поверхности, чтобы не сломать корпус. Если под головки винтов подложить пластиковые шайбы, то риск поломки можно снизить.

Присоединение нового механизма к жилам

Перед установкой новой розетки подготавливают концы кабеля и место крепления розетки. Длина проводников должна быть такой, чтобы свободно подсоединить их к клеммам. Не страшно, если будет некоторый запас по длине. Провода нужно аккуратно раздвинуть в противоположные стороны от основания розетки к стенкам подрозетника.

Перед установкой новой розетки концы жил зачищают от окислов. Изогнутые части выравнивают пассатижами. Длина зачищенной части должна быть такой, чтобы провод полностью входил в крепежную часть клеммы, не оставляя снаружи оголенной части. При необходимости жилу укорачивают при помощи бокорезов. При обламывании жил нужно снять изоляцию на необходимую длину. Для снятия изоляции нельзя использовать пассатижи или бокорезы, поскольку жила, передавленная режущими гранями инструмента,  переломиться. Особенно это касается алюминиевых проводов.

Для зачистки используют острый нож, а сам процесс ведут так же, как и при заточке карандаша, подрезая изоляцию под острым углом к поверхности жилы.

Пошаговая инструкция демонтажа

Работа с электричеством требует внимательности и осторожности

При демонтаже и замене розетки важно соблюдать технику безопасности. В этой статье мы расскажем о замене розетки в двухпроводной сети

Но если вам нужно произвести замену розетки с заземлением, советуем ознакомиться с этим материалом.

Первое, что необходимо сделать – отключить автомат на квартирном щитке, запитывающий линию, на которой планируется проводить демонтажные работы

В многоэтажных домах щитки с пакетными выключателями, которые перекрывают подачу электроэнергии в квартиры, расположены на лестничных площадках. Необходимо на щитке определить соответствующий квартире пакетник, а затем перевести его в верхнее положение «выкл».

При желании можно обесточить только одну комнату, в которой будет происходить замена. Но для этого необходимо четко знать, какой из автоматов отвечает за соответствующую линию.

Поскольку при отключении электропитания вы на время лишитесь освещения, при замене розетки в темном помещении или в сумеречный период суток следует заранее побеспокоиться об альтернативном источнике света. В качестве подсветки удобно использовать фонарь на аккумуляторах или подключенный к другой запитанной линии светильник.

Чтобы убедиться в отсутствии напряжения сети, воспользуйтесь однополюсным указателем низкого напряжения, выпускаемого в виде индикаторной отвертки

Провода в точке подключения разведены на фазную и нулевую нити. Индикатором поочередно прикасаются к фазному и нулевому проводу розетки. Если она находится под напряжением – лампочка на отвертке загорится. Без опасений производить замену точки подключения, можно лишь при условии, что индикатор при соприкосновении пробника с оголенными концами не реагирует.

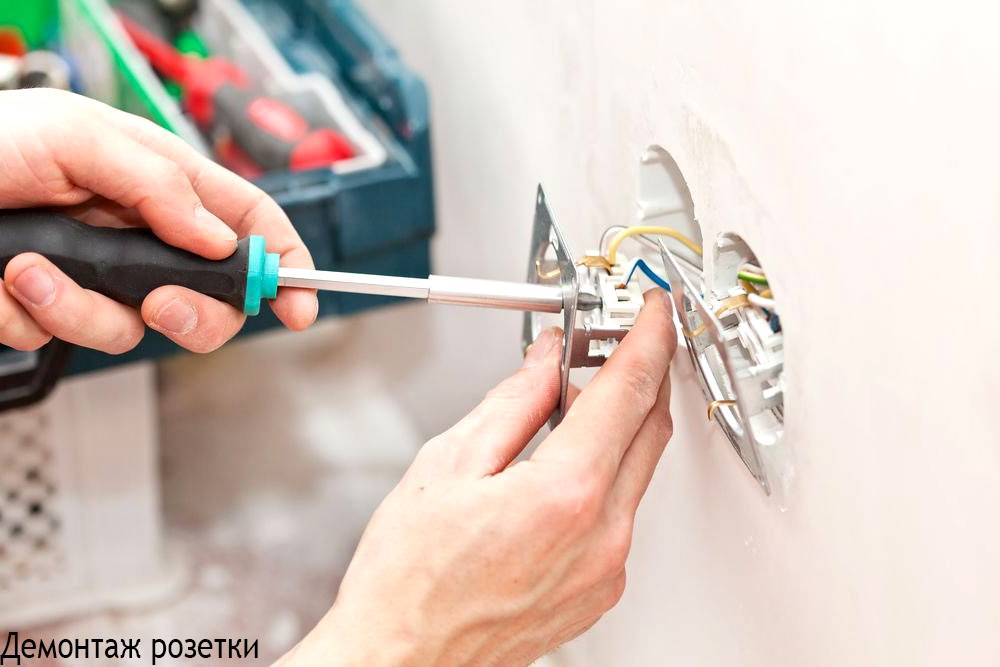

Демонтаж розетки выполняют в такой последовательности:

  1. Снимают корпус старого устройства. Чтобы открутить расположенный на крышке крепежный центральный болт, потребуется крестовая или плоская отвертка. Под снятой крышкой вы увидите рабочий механизм.
  2. Убедившись, что в сети отсутствует напряжение, приступают к изъятию внутреннего блока устройства. Для этого по бокам рабочей платы разжимают специальные распорные лапки. В некоторых моделях металлическая пластина механизма фиксируется с помощью двух винтов. Их необходимо открутить.
  3. Вынув розетку из подрозетника насколько позволяют провода, откручивают зажимные винты, которые фиксируют питающие кабели. В блоке последовательно отсоединяют токоведущие жилы.

Выполняя демонтаж розетки для наружной проводки, учитывайте, что бывают устройства с механизмом, отделяющимся от подрозетника и модели, механизмы которых совмещены с накладными подрозетниками. Разбору подлежат и те и другие. Только в первом варианте сначала нужно снять корпус, а уже затем отсоединить рабочий орган, а в моделях второго типа – снять только корпус.

В случае если при демонтаже розетки для скрытой проводки винт, фиксирующий крышку, открутить не удается, можно пойти на крайнюю меру – точным, но при этом не очень сильным ударом молотка расколоть ее. Сам подрозетник стоит вынимать крайне аккуратно, чтобы не повредить подводящие к нему кабели.

Чтобы ослабить распорки, нужно сначала открутить соответствующие винты, после чего за освобожденные провода вытащить «сердцевину» из ячейки в стене

После демонтажа розетки необходимо осмотреть изоляцию проводов. Если оплетка оплавлена или повреждена, провод следует обрезать до неповрежденной изоляции. На будущее учитывайте, что одной из основных причин оплавления изоляции является неправильно выбранный номинал предохранителей или автомата, приведший к неисправности аппарата защиты.

В домах старой постройки нередко встречаются ситуации, когда после демонтирования розетки обнаруживается, что подрозетник отсутствует в нише, а сама «сердцевина» прикреплена непосредственно к ее стенкам. Устанавливать так розетку нельзя: крепление прибора будет ненадежным. В этом случае придется устанавливать новый пластиковый подрозетник.

Порядок демонтажа

Перед работами нужно обязательно отключить питание в доме или квартире.

Дополнительно рекомендуется отключить приборы электрооборудования, автоматы. После этого нужно проверить наличие напряжение в электросети квартиры или дома.

Провода освещения

Демонтировать старую проводку первым этапом не обязательно. Сначала можно провести монтаж новых проводов. Их можно протянуть их через полость плит. Для этого найдите распаячную коробку, которая может быть возле двери или в углу комнаты.

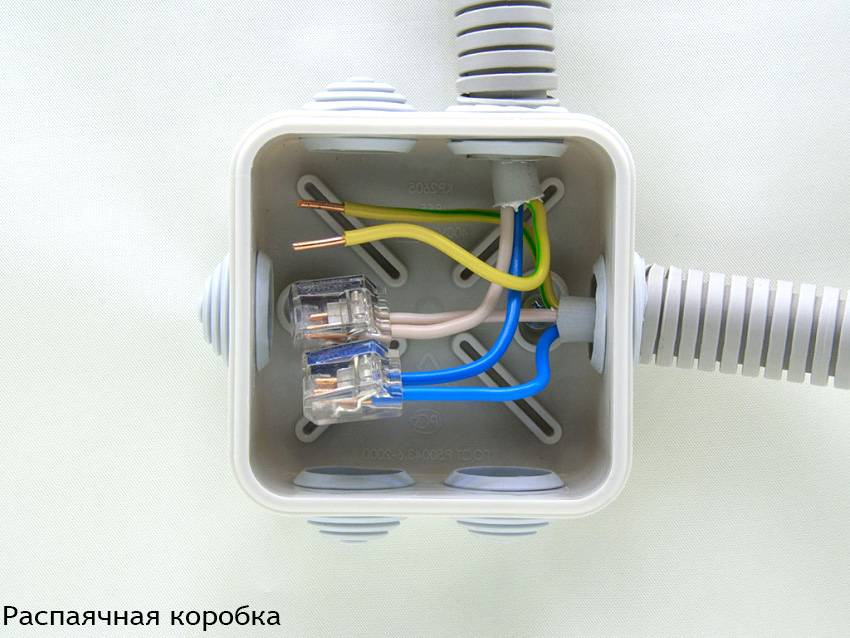

Откройте ее, разверните все скрутки и определите, какие провода идут к источникам освещения. Если они проходят вдоль потолка, к ним можно прикрепить новую проводку.

Если провода находятся в кухне, разделение может идти в коридор или ванную комнату, в зависимости от расположения комнат.

Демонтаж электрического щитка

Перед началом работ нужно подготовить набор для демонтажа клемм электропроводки и проверить, было ли отключено электричество в квартире. После этого можно приступать непосредственно к действиям:

  • после отключения электричества в ванной комнате, кухне отдельно проверяется напряжение на щитке. Для этого можно взять индикаторную отвертку. Если приставить ее к верхним клеммам, то при любом расположении автоматов она должна на фазе загораться, а ноле – нет. На нижних клеммах индикатор не должен загораться при выключенных автоматах;
  • нужно отвернуть зажимы на нижних клеммах, после чего снять с них жилы провода. Аналогичную работу нужно выполнить и на пробках, то есть устройствах защиты;
  • после этого удалите крепеж, который держал электрощиток, и сам щиток;
  • тщательно осмотрите изоляцию проводов за щитком и при необходимости восстановите ее.

Розетки и выключатели

Демонтаж розеток и выключателей выполняется в следующей последовательности:

  • вынуть устройство;
  • извлечь установочную коробку;
  • замазать полученное отверстие строительной смесью. Можно использовать штукатурку или гипс;
  • через сутки можно клеить обои.

Если подобные электромонтажные работы проводятся на гипсокартонной стене, то из аналогичного материала нужно вырезать кусок, немного больший, чем само отверстие. Его нужно приклеить к стене и дополнительно прикрутить саморезами.

Люстры и светильники

Процесс демонтажа люстр и светильников происходит следующим образом:

  • обесточить прибор – отключить автоматы и УЗО;
  • снять люстру с крепежной планки или крюка. Перед этим нужно еще раз проверить индикаторной отверткой, есть ли напряжение. Провода отсоединить от люстры;
  • после снятия светильника провода нужно заизолировать, чтобы избежать удара током.

Разборка счетчика электроэнергии

Перед демонтажем счетчика электроэнергии нужно получить разрешающие документы. Разбор оборудования делают в следующей последовательности:

  • обесточить счетчик путем выключения рубильника. Проверить наличие напряжения;
  • отсоединить провода с зажимов, предварительно запомнив место их расположения. Для удобства можно пометить их маркером;
  • счетчик потянуть вниз, а затем вперед, чтобы снять его с планки.

Подключаем новую розетку

Прошли сутки. Раствор подсох, коробка держится очень хорошо.

Приступаем к подключению новой розетки:

Сеть у нас двухпроводная, поэтому заземление подключать не будем.

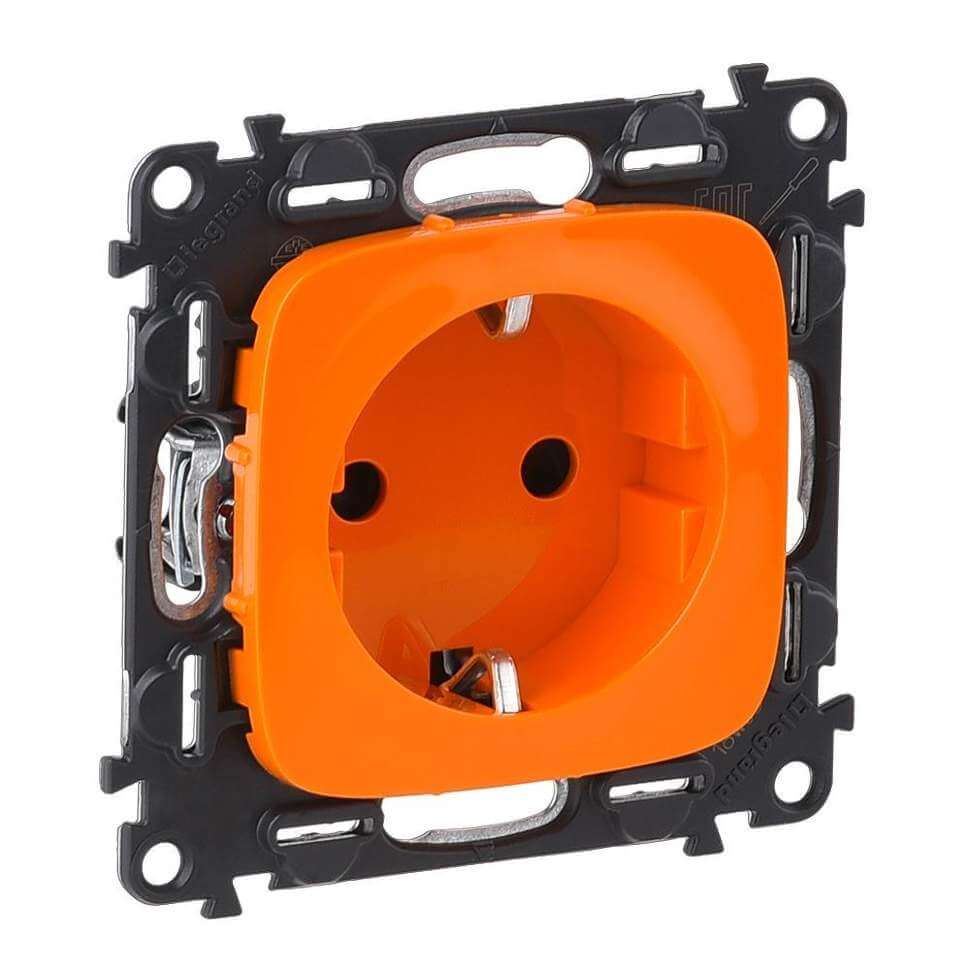

Снимаем крышку розетки. Розетка самая обычная:

Сюда подключаются провода:

Фазу подключаем на правую клемму, “ноль” – на левую. Заземление не трогаем.

Снимаем изоляцию, подключаем, зажимаем:

То же самое проделываем с другим проводом:

Ставим розетку в подрозетник, фиксируем её с помощью шурупчиков.

Не забываем о декоративной крышке:

Её обязательно нужно установить за розеткой. Ставим крышку как можно ровнее и прикручиваем розетку:

Розетка держится прочно, устанавливаем верхнюю крышку:

Включаем автомат в электрощитке, проверяем с помощью индикатора наличие напряжения.

Всё – новой розеткой можно пользоваться.

Все права на видео принадлежат: Электрик в доме

Особенности демонтажа старой тройной или двойной розетки

Демонтаж дойной или тройной розетки без особых отличий, поскольку данный тип розеток с таким же количество клемм для подключения, как и обычная.

Вся коммутация произведена конструктивно в самом основании устройства. Разница может заключаться в размерах подрозетника, но для демонтажа и последующей установки это не принципиально.

При соблюдении приведенных рекомендаций, работы с домашней электропроводкой не требуют специального образования и опыта. Главное – соблюдение требований техники безопасности. Нельзя работать без отключения электричества. Нужно иметь необходимый инструмент (список в статье выше), и тогда можно без дополнительных затрат получить желаемый результат.

Конструктивные особенности

Несмотря на разнообразие видов розеток под витую пару, их конструкция практически идентична, за исключением небольших деталей. Для примера приведем типичное внешнее однопортовое устройство.


Рис. 1. Основные элементы внешней розетки RJ-45

Обозначения:

  • А – пластиковая крышка.
  • В – основание.
  • C – функциональная плата с установленным на нее стандартным разъемом.
  • D – конвекторы для подключения витой пары.
  • Е – стяжка для фиксации кабеля.
  • F – разъем под коннектор.

Внешне розетка напоминает телефонную стандарта RJ-11, основное отличие заключается в количестве контактов разъема, их восемь, а не четыре. Соответственно, компьютерная розетка может быть использована как телефонная, но не наоборот.

У различных видов устройств могут быть незначительные характерные особенности, но в целом концепция конструкции остается неизменной.

Какие они бывают

Все электророзетки Легранд, как, впрочем, и их аналоги от других производителей, разделяются на два типа, с винтовыми зажимами и без оных. С точки зрения функциональности различий между ними нет, но есть кое-какие нюансы в монтаже и дальнейшем их обслуживании в случае необходимости.

  • Электрические розетки с винтовыми зажимами несколько менее современны, но всё равно удобны в эксплуатации. Они оборудованы клеммами, между которыми зажимаются провода, и проделать эту операцию очень просто. Применять их можно как с медными, так и с алюминиевыми проводами. Но плотно зажатые алюминиевые провода под воздействием нагрева со временем могут слегка деформироваться в зоне зажима, в результате чего может пропасть контакт. Винтовые зажимы позволяют легко и просто решить эту проблему в два счёта, попросту подкрутив клеммы.
  • Безвинтовые электророзетки стоят несколько дороже, но они оборудованы особыми автоматическими клеммами, имеющими форму загнутого зуба. Особенность их заключается в том, что в случае деформации провода из-за воздействия высокой температуры и давления они автоматически поджимаются, не позволяя контакту пропасть. Установив подобные розетки, Вы избавитесь от необходимости периодически подтягивать клеммы вручную (правила безопасности рекомендуют проделывать эту операцию не реже, чем раз в полгода) раз и навсегда.

Шаг 2 – Демонтажные работы

Когда все инструменты будут собраны, можно переходить к демонтажу старой проводки своими руками. Первым делом отключите питание в доме либо квартире. Для этого в щитке отключаем вводной автоматический выключатель, а также групповые пакетники, если есть (на всякий случай).

Далее нужно убедиться в том, что напряжение в помещении отсутствует, иначе когда вы будете демонтировать розетку либо выключатель, удара током не избежать. О том, как проверить напряжение в розетке мы рассказывали. Индикатором дотрагиваемся к двум разъемам и убеждаемся, что лампочка не горит. Мультиметр должен показать отсутствие напряжения в сети.

Когда питание будет отключено, переходим непосредственно к демонтажу. Начинаем удаление старой проводки с разборки распределительного щита – отключаем провода после вводного автомата и снимаем все групповые автоматические выключатели и УЗО (на розетки, освещение, отдельные электроприборы). Когда щит будет разобран переходим дальше – к демонтажу розеток и выключателей.

О том, как снять старые выключатели и розетки, долго объяснять не нужно. Просто откручиваете винтики, снимаете корпус и отключаете провода от зажимов. На видео ниже наглядно показывается, как демонтировать данные элементы проводки:

Не забываем про люстры и настенные бра, их также следует убрать при демонтаже проводки. О том, как снять люстру с потолка, мы рассказывали в отдельной статье.

Что касается электросчетчика, если вы хотите и его демонтировать (перенести на другое место либо вообще заменить), то первым делом нужно получить соответствующее разрешение в управляющей компании, т.к. для демонтажа счетчика электроэнергии придется снять пломбы. Более подробно о том, как снять счетчик электроэнергии, мы рассказывали в отдельной статье.

В последнюю очередь выполняют демонтаж электрического кабеля. Хорошо, если электропроводка проведена открытым способом. В этом случае кабель просто удаляется из короба, а вместо него протягивается новый. Можно еще больше упростить процесс, прикрепив конец нового кабеля к старому. Во время протяжки новая проводка как раз и заменит старую.

Сложнее дела обстоят, когда нужно демонтировать скрытую проводку в стене. В этом случае первым делом найдите, где проходит старая линия электросети. Самый простой способ – визуально осмотреть стены. Там, где будут видны выделяющиеся швы штукатурки, скорее всего проходит кабельная линия. Если визуальных отличий нет, придется воспользоваться детектором, который покажет, где проходит старая электропроводка, которую нужно демонтировать.

Обращаем ваше внимание на то, что если вы будете менять схему прокладки проводов, то совсем не обязательно удалять находящуюся в стене электрику, особенно если она находится в пустотах панельного дома. Достаточно будет просто заизолировать концы и замуровать линию, а новую провести в другом месте

Это упростит процесс демонтажа.

Если вы все же решили демонтировать старую электропроводку своими руками, тогда после нахождения трассы прокладки кабеля с помощью болгарки и перфоратора прорезаем штукатурку и достаем проложенную кабельную линию.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
