6 Коммутация электроточек – как установить и сделать надежные контакты
Для обеспечения всех помещений электричеством делаем развод проводки в распределительных коробках. Они изготовлены из различных материалов, имеют разнообразную форму. Одни предназначены для установки на поверхности – подходят для открытой проводки, другие утапливаются в стену, применяются для скрытой проводки. От них проводники направляются на розетки, к выключателям, светильникам.
При монтаже учитываем расцветку проводов: фазный белого цвета (на схеме L), нулевой синий (N), заземляющий с зелеными и синими полосами (РЕ). Для повышенной надежности контактов используем клеммы фирмы WAGO. Это простые изделия пружинного типа. Зачищаем изоляцию, вставляем концы проводов в клемму, где они сами прочно фиксируются, прижатые пружиной. Подключение очень качественное, контакты никогда не греются.
Останавливаем выбор на розетках, конструкция которых предусматривает заземление. Они отличаются внешним видом: имеют два пружинящих контакта снаружи. В розетках с подключением трех проводов при установке вилки сначала подключается заземление, затем фаза и нуль. Это обеспечивает безопасность при повреждении проводки. Выключатели также должны иметь три контакта, один сбоку служит для заземления.
Каркасное домостроение сопровождается различными мифами. Отдельные из них связаны с обеспечением электричеством сооружений такого типа. При этом ссылаются на повышенную пожароопасность каркасных зданий. Следует отметить, что этот фактор зависит только от конкретных материалов, использованных при строительстве. Относительно проводки, то умело выполненный монтаж, применение качественных материалов и комплектующих снижают уровень пожароопасности от электричества до минимального уровня.
Распределение нагрузки
Выбирая количество фаз, лучше остановиться на трехфазном варианте. В отличие от двухфазного он позволяет подключать мощные электроприборы (например, электрический бойлер) и более безопасен
Однако при расчете трехфазной внутренней проводки крайне важно грамотно распределить в сети нагрузки по отдельным фазам. В противном случае есть риск получить перегрузку одной линии и мерцание лампочек с недостатком питания в остальных
Основные группы потребления
Немаловажно равномерное распределение нагрузок также по группам потребителей. Так провода для каждой из них можно будет взять одинаковыми по сечению и исключить вероятность покупки лишних метров кабеля. Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование
Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом
Более толстые жилы и мощные УЗО могут понадобиться на линию, например, под электроплиту или бесперебойник для газового котла и само это отопительное оборудование. Но большую часть бытовых и осветительных приборов можно и нужно распределить по мощности равномерно на разные силовые линии электрической проводки. Иначе надежность системы снабжения коттеджа электричеством будет под большим вопросом.
Как правильно распределить нагрузку электрической схемы в доме
Способы монтажа проводки в каркасном доме – их достоинства и недостатки
Каркасный дом, это постройка основой которого являются деревянные изделия. Это жилище повышенной пожароопасности. Грамотная прокладка электропроводки должна выполняться тщательно с соблюдением требований пожарной безопасности. Поэтому проект прокладки электросети дома изготавливается на этапе проектирования жилища. Причем количество точек электросети в каждой комнате не должно превышать пяти штук.
55555
Обустройство электропроводкой дома осуществляется наружным или внутренним способами монтажа. Открытая проводка монтируется после окончания строительства. При необходимости в такую цепь всегда можно внести изменения и дополнения. Подключение точек осуществляется через распредкоробку. Монтаж такой сети не является финансово затратным, поскольку расходные материалы могут быть недорогими. Недостатком этого типа монтажа является плохая защита проводов от механических повреждений. Высокая вероятность возникновения пожара.
Внутренняя проводка не виляет на интерьер. Повредить ее механически сложно, поскольку она скрыта. При коротком замыкании цепи сработает автоматическая защита, и цепь обесточится. Одним из основных недостатков такого монтажа является невозможность внести изменения в оборудованную цепь без механического повреждения стен.
Преимущества монтажа:
- обеспечение высокого уровня пожарной безопасности здания;
- увеличение сроков эксплуатации токонесущих кабелей;
- высокая степень безопасности при эксплуатации.
Специалисты советуют монтаж проводки в каркасном доме осуществлять кабелями с медными жилами. Для экономии электроэнергии электрощит желательно оборудовать распределителем мощности, это позволит контролировать не используемые источники потребления электроэнергии.
Способы монтажа проводки в каркасном доме – их достоинства и недостатки
Каркасный дом, это постройка основой которого являются деревянные изделия. Это жилище повышенной пожароопасности. Грамотная прокладка электропроводки должна выполняться тщательно с соблюдением требований пожарной безопасности. Поэтому проект прокладки электросети дома изготавливается на этапе проектирования жилища. Причем количество точек электросети в каждой комнате не должно превышать пяти штук.
55555
Обустройство электропроводкой дома осуществляется наружным или внутренним способами монтажа. Открытая проводка монтируется после окончания строительства. При необходимости в такую цепь всегда можно внести изменения и дополнения. Подключение точек осуществляется через распредкоробку. Монтаж такой сети не является финансово затратным, поскольку расходные материалы могут быть недорогими. Недостатком этого типа монтажа является плохая защита проводов от механических повреждений. Высокая вероятность возникновения пожара.
Внутренняя проводка не виляет на интерьер. Повредить ее механически сложно, поскольку она скрыта. При коротком замыкании цепи сработает автоматическая защита, и цепь обесточится. Одним из основных недостатков такого монтажа является невозможность внести изменения в оборудованную цепь без механического повреждения стен.
Преимущества монтажа:
- обеспечение высокого уровня пожарной безопасности здания;
- увеличение сроков эксплуатации токонесущих кабелей;
- высокая степень безопасности при эксплуатации.
Специалисты советуют монтаж проводки в каркасном доме осуществлять кабелями с медными жилами. Для экономии электроэнергии электрощит желательно оборудовать распределителем мощности, это позволит контролировать не используемые источники потребления электроэнергии.

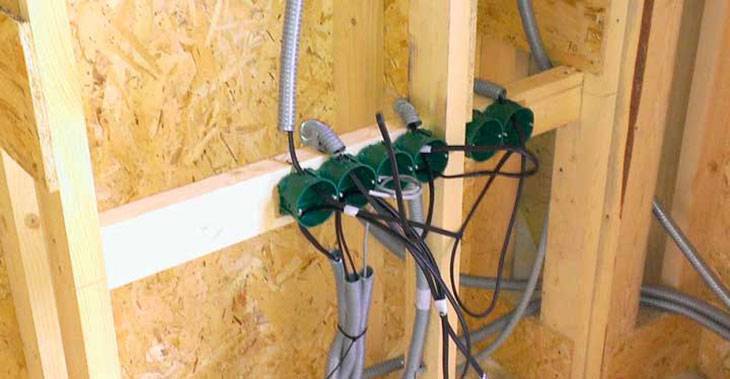

Применение гофрированных труб
Проводка в каркасном доме своими руками достаточно сложная система. Часто для прокладки кабелей используют гофрированную трубу. Тем самым закрывается два провода, идущие по стене, и это делает более привлекательным вид проводки. Помимо этого, труба выполнена из жаростойкого материала, и риск возникновения пожара уменьшается. А самое главное провода надежно защищены от механических повреждений. Крепятся пластиковые трубы к стене при помощи специальных клипс.
Помимо гофрированных труб можно использовать пластиковые трубы. Защита для проводов обязательно должна соответствовать всем нормам и стандартам.
Электропроводка в каркасном доме правила
Разберем общие правила в электропроводке, которые касаются любого дома какой бы вы не строил: каркасно-щитовой, деревянный, кирпичный или какой еще.
#1 — Выбор кабельной продукции
Как и в любом жилом помещении должны использоваться кабели, которые не распространяют горение. К таким относятся ВВГнг (A, LS). Есть еще обозначения FRLS и др., однако первые два самые доступные и распространенные их берем за основу. Можно использовать кабели серии NYM. Кабель с таким обозначением очень хорошо зарекомендовали себя именно в деревянных домах. Если не стоит цель экономии денежных средств, то такой кабель будет удобнее применять.
NYM-кабель
Некоторые производители такие как Конкорд, Севкабель делают NYM кабель с негорючим наполнением, что качественно отличает его от плоского.
#2 — Выбор сечения провода для электропроводки
При строительстве каркасно-щитового дома и прокладки электропроводки необходимо знать с каким сечением провод использовать.
Почему выбор сечения проводника такой, а не иначе подробно расписан здесь.
Просто перечислю выбор сечения кабеля:
- Для света используем 3*1,5 мм2;
- Розетки 3*2,5 мм2;
- Варочная поверхность в однофазной сети 3*6 мм2;
- Варочная поверхность в трехфазной сети 5*2,5 мм2;
- Подключение распределительного щита 3*6 мм2 или 5*6 мм2.
#3 — Выбор автоматов защиты для распределительного щита
Какой бы хороший провод не был, если его не защитить от перегрузки, он может выйти из строя со всеми вытекающими. А если перегрузки будут незначительные, но часто, срок службы сократится в несколько раз.
А самым слабым звеном в электроцепи всегда будут розетки выключатели и соединения в распределительных коробках. Отдельная статья про выбор автоматов защиты.
Также просто перечислю номиналы автоматов защиты:
- Для света используем 10 А;
- Розетки 16 А;
- Для варочной поверхности в однофазной сети 32 А;
- Варочная поверхность в трехфазной сети 3P 16 А;
- Для подключения распределительного щита 3P 25 А для трехфазного ввода мощность 15 кВт и 1P — 50 А для однофазного ввода мощностью 10 кВт.
#4 — Устройство заземления для дома
Обязательным условием для электрики в любом частном доме является правильно сделанный контур заземления.
А если у вас планируется подключать газовый котел, то еще необходимо и заключение электролаборатории по сопротивлению заземления.
В современных условиях можно приобрести готовый комплект заземления, взять в аренду мощный перфоратор и забить его рядом с домом. После необходимо отдельным проводом подключить к шине заземления распределительного щита.
Заводской комплект заземления
Этот вариант минимально затратный если вы не обладаете навыками электросварки и нет необходимости копать землю. Неоднократно проверенное электролабораторией заземление всегда укладывается в нормы.
Можно действовать и по старинке. Копаем равносторонний треугольник 2,5*2,5*2,5 глубиной 50 см; забиваем три металлических уголка 50*50 толщиной не менее 3,5 мм и длинной 2500 мм, затем металлической полосой 40 мм и толщиной 4 мм обвариваем по контуру. На край полосы навариваем болт М8 (М10) и соединяем проводом (10 мм2) с шиной в распределительном щите. Прокрашиваем сварные швы и закапываем.
Это все то, что касается основных правил для электропроводки в доме.
Подготовительные работы
Все этапы строительства и обустройства, нужно четко спланировать. Это же касается и электропроводки в каркасном доме.
Проводка в каркасном доме: правила планирования
Сначала необходимо составить схему на бумаге, а только потом приступать к реализации проекта.
Нужно определить:
- в каком месте расположить распределительный щиток;
- как разместить проводку в области дверей;
- где расположить выключатели;
- количество осветительных приборов и их размещение в помещении.
Также желательно заранее определиться с локализацией бытовой техники, чтобы расположить рядом розетки.
Определившись с планом, начинают просчитывать нагрузку сети, чтобы приобрести соответствующие по сечению проводники, а также нужные коммутационные аппараты. Благодаря заблаговременному планированию можно точно посчитать, сколько потребуется материалов на проведение электричества внутри дома, и приобрести их заранее.

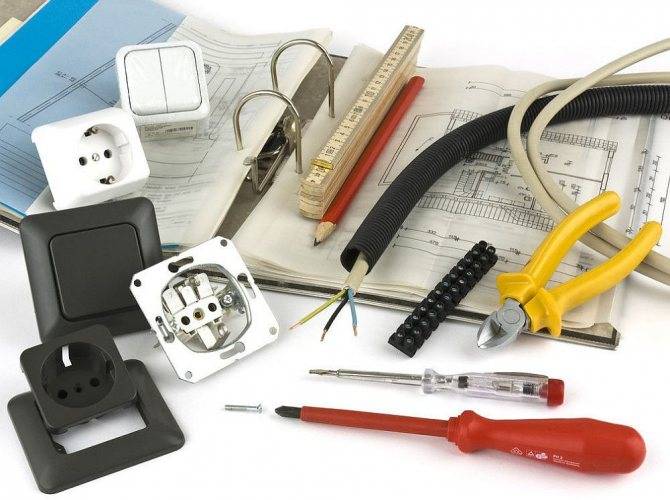

Инструменты для монтажа электропроводки
Если вы планируете производить электромонтажные работы в своем каркасном доме, предварительно необходимо приобрести определенные инструменты, а именно:
- Шуруповерт. Этот электроприбор необходим для того, чтобы быстрее закреплять саморезы в деревянном каркасе.
- Бокорезы (или кусачки). С их помощью отсекают кабель для электричества в разных местах.
- Специальный нож, при помощи которого зачищают концы кабеля перед тем, как соединить его с выключателем, розеткой или распределительным щитком.
- Дрель. Этот электроприбор необходим проделывания отверстий определенного диаметра в деревянных балках. В это отверстие вставляется специальная защитная гофра, внутри которой проходит электрокабель. Чтобы сделать такое отверстие, необходимо использовать насадку «перо», которая своим внешним видом похожа на этот элемент птичьего крыла.
- Специальные плоские сверла с насадкой типа «перо».
- Для измерения различных расстояний (например, от выключателя до пола, или для определения высоты расположения розетки) необходима рулетка.
- Карандаш потребуется, чтобы выполнять разметку по стенам, где будет проходить провод, расположатся розетки, распределительный щиток, светильники, выключатели и другое.
- Стремянка. Сделать своими руками разведение электропроводки без стремянки в каркасном доме будет очень сложно. Ведь некоторые работы проводятся на высоте, в частности, монтаж светильников, проведение разводки между первым и вторым этажом.
- Лазерный уровень. Такой инструмент иногда понадобится для того, чтобы сделать идеальную горизонтальную или вертикальную разметку на поверхности.
- Мегомметр. Прибор используется для измерения сопротивления между штырями заземления.
Другие необходимые материалы
Для того чтобы провести электропроводку в доме, нужно много различных материалов. Их необходимо приобрести заранее, чтобы работа не останавливалась из-за отсутствия мелочных элементов. Для сборки проводки потребуется кабель таких видов:
- СИП кабель – необходим для подсоединения дома к общей электрической сети населенного пункта.
- ПВС – гибкий круглый кабель со множеством медных жил и двойной изоляцией.
- ВВГ – жесткий кабель с плоским поперечным срезом, внутри которого находится только одна медная жила (используется значительно реже для проводки).
А также:
- Крючок – металлическое изделие, необходимое для закрепления вводного кабеля.
- Саморезы – при помощи этих крепежных элементов различные клипсы и другие устройства закрепляются в деревянном каркасе.
- Изолента для изоляции проводов.
- Клипсы – эти крепежи из пластика нужны для того, чтобы прикрепить гофру с кабелем к поверхности.
- Штыри-электроды из меди, а также соединительная металлическая лента для обеспечения заземления.
Скрытая проводка и требования законодательства
Если спросить любого электрика или человека, знакомого с технологиями прокладки проводки в деревянных или композитных стенах, он без запинки ответит: согласно нормам законодательства разводка сети обязательно делается внутри металлических труб для предотвращения повреждений и повышения уровня пожарной защиты.
Да, эти слова соответствуют истине. По требованиям ПУЭ (правил устройства электроустановок) применение труб и соответствующей металлической фурнитуры в виде переходников и разветвителей обязательно. Однако если копнуть чуть глубже, выяснится, что для каркасных домостроений применимы требования СП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных домов с деревянным каркасом». А в данном нормативном документе четко сказано:
«13.5.1. Электропроводки следует устраивать путем пропуска кабелей (проводов в защитной оболочке) через пустоты или заполненные утеплителем пространства внутри стен и перекрытий дома, а также через отверстия в деревянных элементах каркаса стен и перекрытий. Пропуск таких кабелей и проводов через конструкции дома допускается устраивать без использования втулок и трубок.
13.5.2. Для электропроводок должны использоваться изолированные провода в защитных оболочках или кабели в оболочках из материалов, не распространяющих горение.»
Ни для кого не секрет, что современные технологии изготовления силовых кабелей сразу же предусматривают негорючую оболочку и невозможность распространения огня вне внутреннего пространства. Естественно, большинство продаваемых на рынке изделий как нельзя больше соответствуют требованиям закона и могут применяться вообще без дополнительных мер защиты. В данном случае речь идет о кабелях с индексом –нгLS, нгFRLS, нгFRHF, нгFRLSLTx и т.д.
Однако работники пожарных инспекций используют двойственный подход. Ответственные и осведомленные — спокойно воспринимают скрытую проводку в гофрорукаве или же усиленные типы кабеля в тройной изоляции без дополнительной защиты. Другие могут настаивать на соблюдении требований ПУЭ, требуя наличия защитной металлической трубы.
При возникновении подобных разногласий следует помнить, что по законодательству — при обсуждении вопросов обеспечения безопасности приоритет в вынесении решения отдается специальным, а не общим нормам. Поэтому СП 31-105-2002 однозначно ранжируется выше норм ПУЭ и может трактоваться как однозначно понимаемая инструкция и правило.
Прокладка скрытой электросети
Существует два общепринятых базовых принципа прокладки кабеля внутри стен каркасного дома.
- Американский.
- Европейский.
Отличаются они использованием пароизоляции. При американском способе вся сеть проводов располагается под слоем защитной пленки. Такая технология применима, если проводка создается в процессе строительства. Пароизоляцию вполне удобно укладывать поверх созданной сети кабелей.
Если работы делаются своими руками после того, как подрядчик закончил, придется нарушать герметичность, разрезая пленку. Кроме этого, при американском способе создания проводки кабельную структуру следует пропускать сквозь стойки, просверливая в них отверстия. Это достаточно большой недостаток — при определенном уровне сложности сети можно столкнуться с падением прочности каркаса здания.
Выпускается достаточно фурнитуры для проведения разводки кабельной сети по американскому способу. Это и распределительные коробки, предусматривающие вклеивание, а также короба и другие необходимые элементы специального назначения. В любом случае — работа своими руками над проводкой превратится в кропотливое занятие, предусматривающее обязательный контроль и восстановление герметичности пароизоляции стены.
Европейская методика проще и доступнее для выполнения самостоятельных работ. Электропроводка в каркасном доме укладывается поверх слоя гидроизоляции, меньше требований к нарушению целостности стоек. Естественно, при монтаже распределительных коробок и коробов придется нарушать целостность слоя пленки, однако это легко фиксируется проклейкой периметра скотчем или специальным уплотнителем.
Варианты проводки в каркасном доме
После проведения работ по подключению промышленной электросети к дому, необходимо определиться с видом оборудуемой проводки. Учитывая тот факт, что электропроводку в каркасном доме можно проложить двумя вариантами:
- скрытый или внутренний;
- наружный или внешний.
Каждый из типов укладки имеет свои положительные и отрицательные стороны.
Вариант открытой проводки — как все сделать правильно
Прокладка наружной электроцепи в жилом доме осуществляется по окончании основных работ постройки здания. Существует несколько вариантов прокладки внешней электроцепи:
- с использование пожаробезопасных гофротруб;
- в каналах из ПВХ;
- с использованием открытого специального кабеля.
Из трех вариантов наиболее экономичным является вариант прокладки специальным открытым электрокабелем. Эстетически правильно проложенные кабеля неплохо впишутся в стиль старины. Недостатком данного варианта может являться соблюдение требования укладки под проводкой асбестовых или металлических пластин. Они должны быть шире на один сантиметр прокладываемого кабеля, это может снизить эстетическое восприятие интерьера комнаты.
Наиболее выгодными для восприятия и удобства установки являются каналы ПВХ. Современные каналы ПВХ широко представлены на рынке товаров. Они надежно закрываются и обеспечивают надежную электро- и термозащиту. Современное производство обеспечивает покупателя каналами ПВХ разных цветовых гамм и объема. Это позволяет выбрать необходимый канал по вкусу, дизайну, потребности по закладке проводов. Они просто приклеиваются к стенам или легко крепятся саморезами. Недостатком этого варианта является их чувствительность к усадкам дома и зависимость от кривизны стен.
Вариант скрытой проводки – как все сделать правильно
При всех эстетических преимуществах скрытая электропроводка в каркасном доме являет собой угрозу создания пожара в доме. Проблема прокладки такой проводки в каркасном доме заключается в несовершенстве технической документации ведомств.
Правила ПУЭ трактуют каркасный дом как деревянное строение. Поэтому при прокладке энергосети дома все кабеля должны быть заложены в тонкостенные трубы, которые должны быть окрашены и заземлены. Строительные документы разрешают для установки скрытой проводки в подобных домах использовать короба, металлорукава или трубу гофру. При условии их изоляции несгораемым материалом по всей длине электроцепи.
При оборудовании электроцепи необходимо учитывать тот факт, что ее придется обустраивать на этапе создания стен дома. Электропровода NYM или ВВГ-НГ соответствуют требованиям строительных норм без применения, каких либо мер защиты. Поскольку они заключены в защитную оболочку, не допускающую горение.
Применяя данный вид прокладки электрокабелей необходимо руководствоваться разумным использованием и применением элементов электрической цепи.
Какую проводку выбрать: скрытую или наружную
Для того чтобы определиться какая проводка в каркасном доме должна быть проложена, необходимо взвесить положительные и отрицательные стороны обеих типов.
Положительные стороны скрытой укладки кабеля:
- не портит внешний вид интерьера дома;
- защищена от случайного внешнего воздействия;
- не требует доработки и переустройства.
Отрицательные стороны скрытой электропроводки:
- финансовые потери от ее обустройства значительно выше от финансовых затрат по обустройству внешней электросети;
- затрудняется обустройство новых электроточек при возникновении новых жизненных обстоятельств или желаний;
- невозможно внешним осмотром определить состояние заложенного электрического кабеля;
- вероятность нанести увечье скрытым электропроводам при осуществлении каких-либо сверлильных работ на стенах помещений.
Положительные стороны внешней прокладки проводов:
- осуществление доступной проверки состояния электрокабеля;
- простота ремонта или замены вышедших из строя деталей электроцепи;
- доступность монтажа новых ветвей электросети с дополнительными элементами.
Отрицательные стороны внешней прокладки проводов:
- существующая сложность вписать элементы электроцепи и саму проводку в эстетический дизайн помещений;
- осуществление особых требований по прокладке электропроводов.
Стоимость подобных работ или еще один повод сделать все самостоятельно
Если рассмотреть такой аспект вопроса о самостоятельном электромонтаже в деревянном доме, как стоимость работ, то можно понять, что суммы довольно высоки. Попробуем определить примерные затраты, которые может понести домовладелец на оплату работы профессионалов.

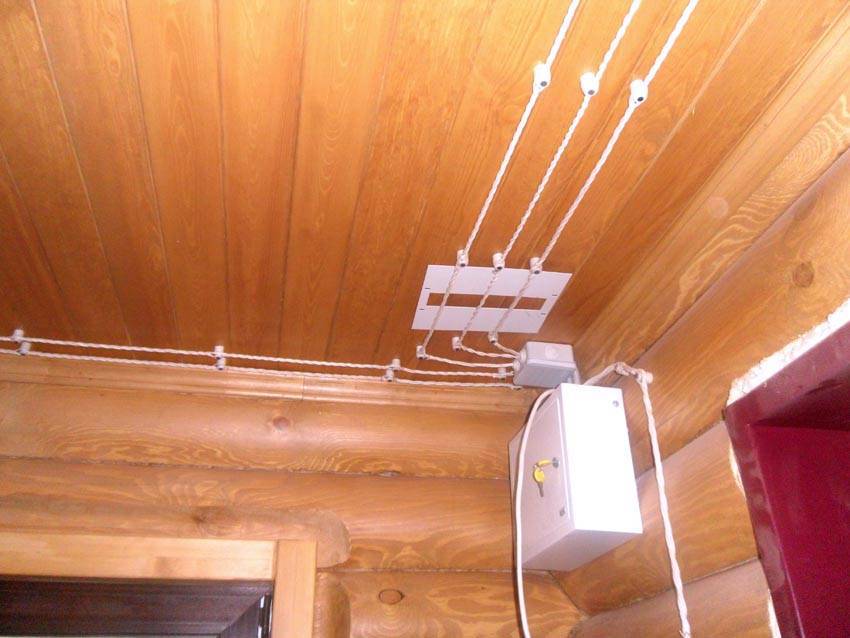

Аккуратный монтаж под ретро в деревянном доме
Сразу следует отметить, что стоимость работ по электропроводке в деревянных домах довольно высока, а потому не стоит слишком удивляться расценкам.
| Производимая работа | Стоимость, руб. |
|---|---|
| Монтаж подрозетника в деревянной основе | 300 |
| Монтаж одной электроточки (под скрытую проводку) | 250 |
| Монтаж электроточки с внешней проводки | 200 |
| Замена старой электроточки | 250 |
| Монтаж распределительной коробки | 250 |
| Подготовка места под распределительную коробку | 250 |
| Установка розетки под телефон | 250 |
| Установка розетки под ТВ кабель | 250 |
| Установка розетки компьютерной сети | 300 |
Что же касается монтажа кабеля, то тут дело обстоит еще сложнее. Но даже не вдаваясь в подробности, полный электромонтаж деревянного дома площадью 50 м2обойдется хозяину в сумму не менее 50000 руб. Это при том, что у некоторых компаний, предоставляющих подобные услуги, в данную сумму не входит монтаж вводного щита. Именно по этой причине стоит задуматься о собственноручном выполнении монтажа.
Примерная схема расключения вводного щита
Мнение эксперта
Игорь Мармазов
Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО “АСП Северо-Запад”
“При найме профессионального электромонтажника следует уточнить, имеется ли у компании вся положенная в таких случаях документация, дают ли они гарантию на выполняемые работы. К тому же есть риск найма неквалифицированного работника, а по тому имеет смысл проверить его диплом, допуск и, по возможности, стаж в данной деятельности. В противном случае появляется риск найма работника, который не имеет понятия в специфике электромонтажа. К сожалению, в наше время — это не редкость.”
Статья по теме:
В обзор мы рассмотрим, как сделатьзаземление 220 В в частном доме своими руками, попробуем понять, чем оно отличается от 380 В. А также разберемся, насколько сложна эта работа, и действительно ли заземление настолько важно и необходимо. Вообще, неудивительно, что стоимость монтажа электропроводки в деревянном доме столь высока
Если вникнуть в суть такой работы, то можно понять, что цена оправданна, но только при соблюдении одного важного условия
Вообще, неудивительно, что стоимость монтажа электропроводки в деревянном доме столь высока
Если вникнуть в суть такой работы, то можно понять, что цена оправданна, но только при соблюдении одного важного условия
Расценки на монтаж электропроводки в деревянном доме можно снизить, если заранее подготовить схему и трассы для кабелей.
Открытая электропроводка
Для монтажа провода данным способом требуется кабель, имеющий двойную или тройную изоляцию. Существует провод, который полностью отвечает всем необходимым требованиям – это ВВГнг.
Электрика в каркасном строении должна устанавливаться в соответствии с ПЭУ. В помещениях, непредназначенных для жилья, можно применять провод, у которого отсутствует негорючая изоляция, и монтировать его на специальных роликах на расстоянии более 1 см от стены. Провода могут закрепляться прочными электротехническими скобами, которые предназначены для большого веса.
Главный минус такого монтажа – это не эстетичный внешний вид, особенно в местах, где происходит соединение. Но для каркасных домов можно использовать и другие варианты установки электропроводки.
