Конструктивные особенности и сфера применения нулевой шины

Выбор автоматов в домовой или квартирный щиток

В электрическом щитке используют три типа устройств:

  • Автомат. Отключает и включает питание в ручном режиме, а также срабатывает (разрывает цепь) при коротком замыкании в цепи.
  • УЗО (устройство защитного отключения). Оно контролирует ток утечки, который возникает при пробое изоляции или в случае, если кто-то взялся за провода. При возникновении одной из указанных ситуаций цепь разрывается.
  • Диф. автомат (дифференциальный автомат). Это устройство, которое в одном корпусе совмещает два: контролирует и наличие КЗ и тока утечки.

Диф-автоматы обычно ставят вместо связки — УЗО+автомат. Этим экономится место в щитке — его требуется меньше на один модуль

Иногда это важно: например, вам нужно включить еще одну линию электропитания, а места для установки нет как нет и свободного автомата

Диф-автомат ставят вместо связки автомата и УЗО

Вообще же чаще ставят два устройства. Во-первых, это дешевле (диф.автоматы стоят дороже), во-вторых, при сработке одного из защитных устройств вы точно знаете, что произошло и что нужно искать: КЗ (если выключался автомат) или утечка и возможная перегрузка по току (сработало УЗО). При сработке дифавтомата вы этого не обнаружите. Разве что поставите специальную модель, которая имеет флажок, показывающий, по какой неисправности сработало устройство.

Автоматы защиты

Защитные автоматы выбираются по току, который необходим для потребителей данной группы. Высчитывается он просто. Складываете максимальные мощности всех подключаемых одновременно устройств в группе, делите на напряжение сети — 220 В, получаете требуемую мощность по току. Номинал устройства берете чуть больше, иначе при включении всех нагрузок он будет отключаться по перегрузке.

Например, сложив мощность всех устройств в группе получили суммарное значение 6,5 кВт (6500 Вт). Делим на 220 В, получаем 6500 Вт / 220 В = 29,54 А.

Какие цифры на корпусе что обозначают

Номиналы автоматов по току могут быть следующие: (в А) 6, 10, 16, 20, 25, 32, 40, 50, 63. Ближайший больший к заданному значению — 32 А. Такой и ищем.

Выбор места для монтажа ГЗШ

На столбе воздушной линии

Если на участке подводки питающей линии к основному ВРУ, расположенному на обслуживаемом объекте, имеется дополнительное вводное устройство (на столбе, например), то ГЗШ может монтироваться непосредственно на нём.

Требования действующих нормативов (того же ПУЭ, например), обязывают соединять смонтированную на столбе заземляющую шину с основной распределительной планкой, располагаемой во внутреннем вводном устройстве.

Также не следует забывать об организации повторного заземления PEN проводника на столбе посредством выделения из него отдельной шины заземления PE. Последнее означает, что указанный конструктивный элемент должен электрически соединяться с ещё одним заземляющим контуром, обустраиваемым непосредственно под опорой.

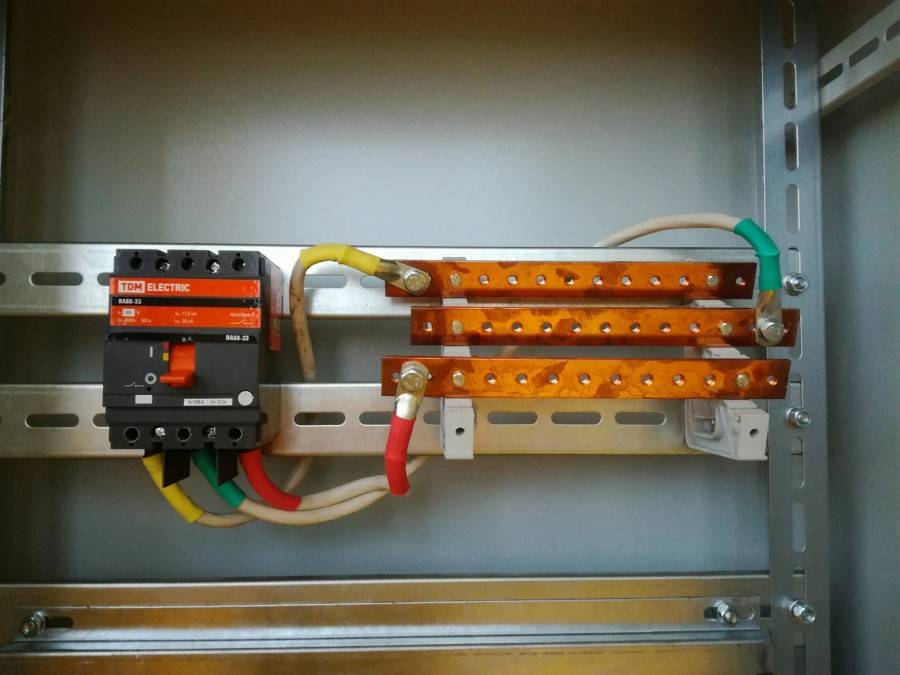

В шкафу ВРУ

Шкаф со смонтированной в нём главной шиной может размещаться непосредственно на фасаде дома в заранее предусмотренном для этого месте. На объектах производственного назначения и в зданиях различных организаций установка ВРУ, как правило, предполагает использование для этих целей специальной щитовой комнаты.

При наружном (уличном) расположении распределительного устройства корпус шкафа должен иметь индекс IP, соответствующий условиям его эксплуатации.

Монтаж элементов конструкции, реализующих шину функционального (рабочего) заземления, предполагает целый набор специальных операций, при проведении которых необходимо учитывать следующие моменты:

  • для удобства монтажа главная шина фиксируется болтами на стальном корпусе шкафа;
  • при монтаже шина заземления должна соединяться с «нулевой» рейкой посредством стальной (медной) перемычки;
  • её размеры должны быть сравнимы с сечением защитного и нулевого рабочих проводников;
  • их размещение относительно друг друга никак не оговаривается действующими нормативами.

Сечение заземляющей пластины РЕ должно быть не менее 10 мм2 (в том случае, когда она изготовлена из меди). Для стального проводника это значение не может быть менее75 мм2.

Установка вне шкафа

Вне шкафа планка главной шины заземления должна устанавливаться в местах, защищённых от постороннего доступа и вмешательства.

Она фиксируется в границах твёрдой плоской поверхности на изоляторах из достаточно прочного материала. В качестве примера открытого размещения ГЗШ рассмотрим монтаж типовой пластины на19 дюймов торговой марки «TLK».

Широко распространенные в электротехнике заземляющие шины TLK-ERH-CU – это сертифицированный продукт от «TLK», соответствующий всем оговоренным ранее требованиям. При их изготовлении на медную рейку с типоразмером 19 дюймов (19”) размещают от 14-ти до 18-ти крепёжных болтов для подключения подводящих проводников.

Дополнительная информация. Используемый для размещения 19-дюймовой рейки шкаф имеет соответствующее обозначение – «№19».

Ещё одним вариантом обустройства шины заземления является использование для этих целей специальных DIN реек, относящихся в категории типовых электротехнических изделий, объединяемых в одном шкафу.

Согласно действующим стандартам (ГОСТ, в частности) комплект из таких DIN реек может предназначаться и для других целей (они могут использоваться в качестве планок для подключения фазных и нулевых проводников).

Применение

Нулевые шины с корпусом и без, позволяют справиться с рядом важных задач:

  • присутствует возможность образования одновременно нескольких точек, которые позволят подключить нагрузки от ввода к нулю;
  • удается выполнить заземление видимого типа, используя прибор с крышкой, изготовленной из просвечивающегося материала, которая способствует закрытию клемм;
  • наблюдается увеличение эффективности применения автоматических приборов защитного формата;
  • удается создать неразрывную цепь в зоне от заземления до определенной нагрузки;
  • выполняется условие, отвечающее за разделение проводов.

Преимущества использования шинопроводов

Шина электрическая более удобна в применении, чем группа проводов

Применение шины в электрике вместо кабельной продукции обеспечивает существенную экономию материальных, энергетических и трудовых ресурсов:

  • Монтаж занимает в 2 раза меньше времени, чем прокладка кабеля.
  • Срок службы – до 30 лет без необходимости сложного технического обслуживания.
  • Гибкая конфигурация позволяет выполнить качественный и безопасный монтаж сети в зависимости от пути ее пролегания.
  • Шинопровод имеет более эстетичный вид, чем групповая прокладка провода.
  • Экранирование проводника исключает воздействие электромагнитного поля на расположенную рядом офисную технику.
  • Конструкция пожаробезопасна и соответствует требованиям безопасности для уровня защиты IP55.

Это интересно: Какая Разболтовка на Шкода Октавия а5

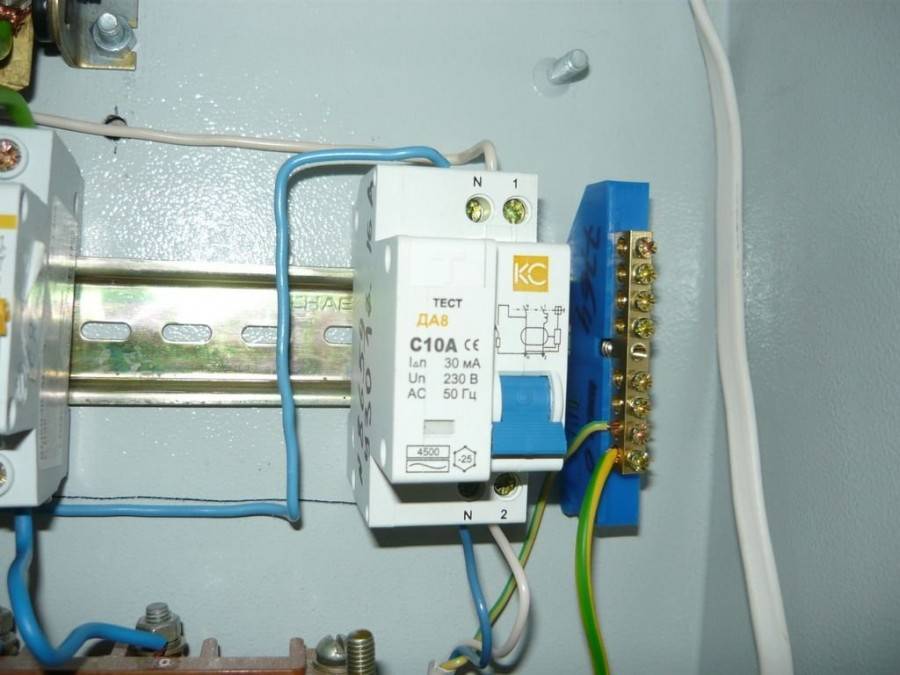

Нулевые шины на дин-рейку. Шины заземления

Нулевые и заземляющие шины на din рейку

Шины используются в электромонтаже для присоединения и соединения проводников разного типа. По исполнению и назначению они делятся на нулевые N-шины, заземляющие PE-шины, соединительные шины. В качестве материала изготовления используются латунные и бронзовые электротехнические сплавы. При подключении многожильных проводов необходимо применять оконцовочные гильзы для обеспечения лучшего контакта проводника с шиной.

Назначение

Нулевая шина — это общее название для шин N и PE типа. Она применяется при сборке электрощитов для присоединения нулевых проводов: рабочий ноль — на шину N, защитный ноль — на шину PE. По типу исполнения выпускаются неизолированные, изолированные и нулевые шины в корпусе.

В соответствии с правилами проведения монтажных работ нулевой провод не должен иметь разрывов от точки ввода до нагрузки. Нулевая шина служит для соединения общего вводного ноля с нагрузочными нулевыми проводами по принципу «неразрывного 0».

Причём, рабочие нулевые проводники и защитные нулевые провода подключаются раздельно на разные нулевые шины N и PE.

Разбивка «PEN»-проводника на на два раздельных «PE» и «N» повышает эффективность аппаратов защиты (автоматов, дифавтоматов, УЗО).

Производство шины с изолятором

Наше предприятие осуществляет самостоятельное производство и оптовые продажи шин с изолятором. Мы гарантируем, что наша продукция полностью отвечает требованиям нормативной документации для обеспечения эффективного выполнения электромонтажных работ. Для изготовления шин используется специальный латунный сплав ЛС-59-1, обладающий оптимальными электротехническими и эксплуатационными свойствами. Производство осуществляется на передовом вертикально-фрезерном обрабатывающем центре с ЧПУ MiniMill производства американской компании «HAAS». Шины комплектуются качественными изоляторами из полипропилена, которые изготавливаются на современных термопластавтоматах.

Из чего состоит заземление

  1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
  2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
  3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

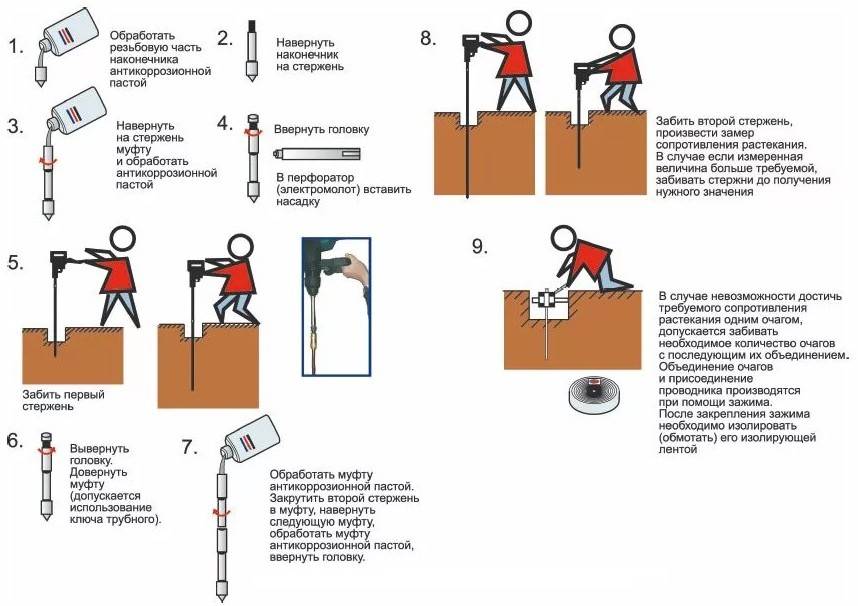

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

  • Глина пластичная, торф = 20–30 Ωм·м
  • Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
  • Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

  • R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • Рэкв — удельное сопротивление грунта, см. информацию выше.
  • L — общая длина каждого электрода в контуре.
  • d — диаметр электрода (если сечение круглое).
  • Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

  • Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
  • b — ширина электрода — заземлителя.
  • ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

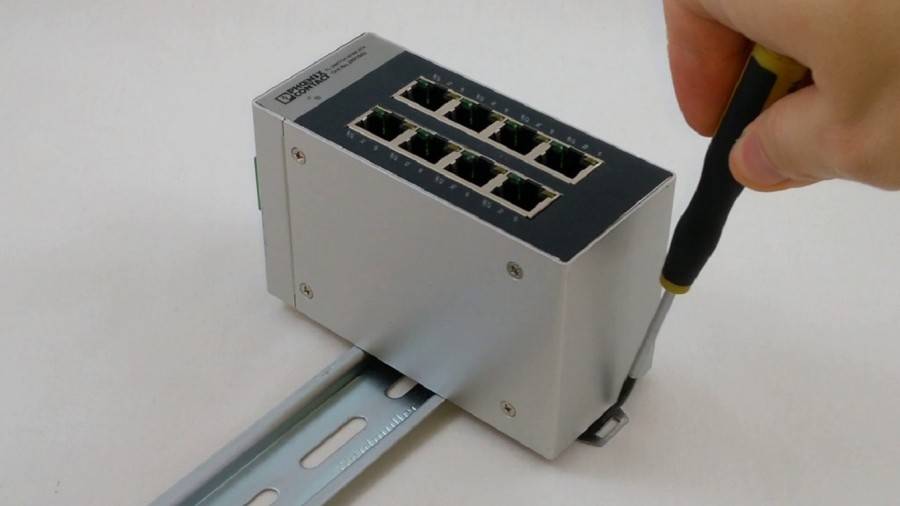

  1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
  2. Монтаж через угловые изоляторы.
  3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

  1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
  2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Буквенная маркировка

Правильно прочитать схему, определить тип шины или провода поможет буквенное обозначение. Как и цвета, буквы имеют свою расшифровку.

Провода и шины электрические при переменном токе расшифровываются следующим образом:

L – проводник однофазной сети.

L с цифрами 1, 2 или 3 – проводник в трехфазной сети.

N – нулевой проводник (или нейтральный).

М – средний проводник.

РЕ – заземляющий проводник (защитный).

PEN – совмещенные нулевые проводники (защитный и рабочий).

При постоянном токе обозначения будут иметь следующий вид:

L+ – проводник плюсовой (или положительный).

L- – проводник минусовой (или отрицательный).

Все эти маркировки и обозначения носят обязательный характер. Они регулируются принятыми регламентами.

Запомнить все это сразу сложно. Но опытный электрик знает все это. Такая маркировка позволит определить, где и что подключено. А простому человеку этого будет достаточно, чтобы понять, к примеру, какая необходима шина для автоматов электрических. Она может понадобиться при ремонте электрической проводки в доме. К ней позже легко подключить дополнительные источники.

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Каково быть девственницей в 30 лет? Каково, интересно, женщинам, которые не занимались сексом практически до достижения среднего возраста.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

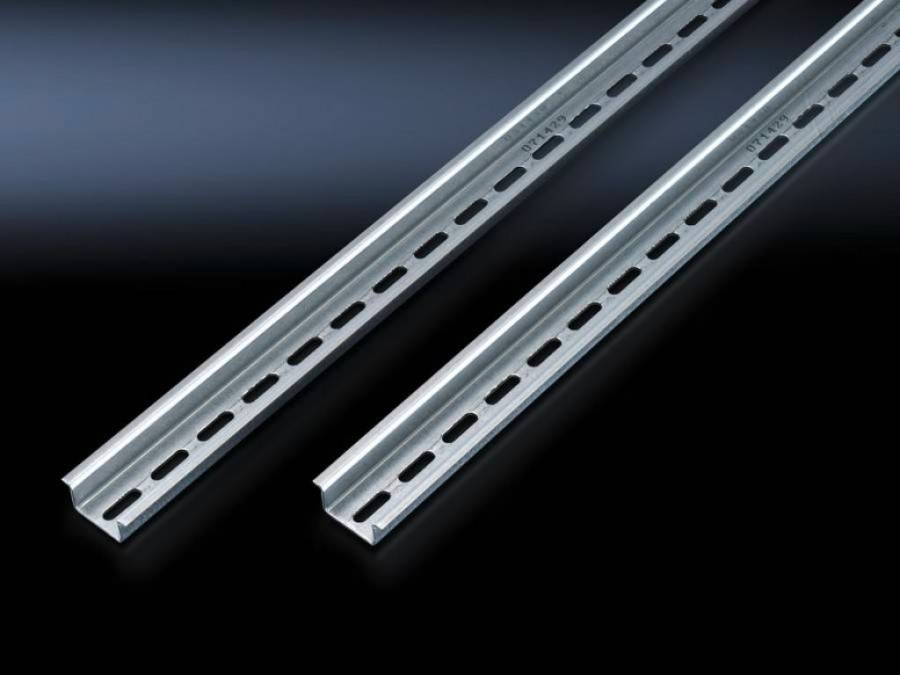

Какими бывают?

По конфигурации сечения

G-тип представляет собой рельсу в виде буквы “G”, где один загнутый конец короче и ниже противоположного края. На отечественном рынке повстречать такой профиль удается редко, так как рассчитан он на установку оборудования европейских стандартов.

C-тип отличается симметричностью и большей распространенностью. Края рейки одинаково загнуты, что обеспечивает надежную фиксацию для клеммных колодок и зажимов других приспособлений.

Omega-тип имеет совершенно другое сечение, сходное с греческой буквой “омега”: концы планки резко отогнуты в обе стороны от рейки, образуя своеобразные “ушки”. Такая конструкция адаптирована практически под все электротехнические элементы и приборы.

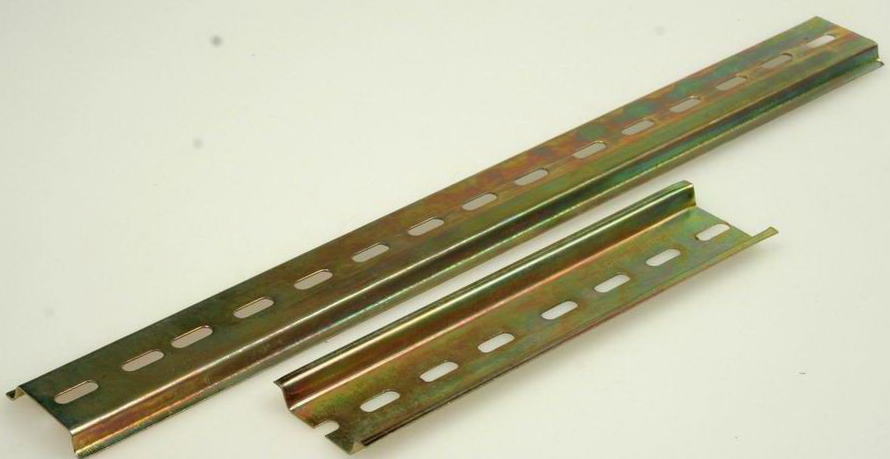

По наличию отверстий для креплений

Перфорированные имеют лунки примерно через каждый сантиметр, что значительно упрощает процесс установки рейки.

  • по материалу изготовления:
  • из алюминия;
  • из нержавеющей стали (встречаются чаще).

Характеристики

Сейчас установлены очень чёткие требования к выбору нулевых шин

Самое важное правило — это не превышение сечения провода аналогичного показателя в ГЗШ. Чтобы вы понимали, существует возможность ввода в ящик от одного и до четырёх десятков проводов. К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков

К примеру, для варианта 3 на 40 предусматривается провод, сечение которого достигает 3 миллиметров при максимально допустимом подключении четырёх десятков.

Что касается технических характеристик, некоторые из параметров мы предоставили в таблице ниже. У каждого производителя свои конструктивные особенности и характеристики нулевых шин. Для примера мы взяли продукцию компании IEK:

Металлы, используемые в производстве шин

В зависимости от назначения и необходимых рабочих параметров для изготовления проводников могут использоваться:

  • медь;
  • алюминий;
  • сталь;
  • сталеалюминий — стальной сердечник, покрытый повивкой из алюминиевых проводов.

В числе преимуществ алюминиевых шин – антикоррозийная стойкость, отличные электропроводящие свойства, небольшой вес и приемлемая стоимость. Для их изготовления применяют низколегированные алюминиевые сплавы с незначительным содержанием кремния и магния для улучшения пластичности и прочности металла.

Медные шины с содержанием меди до 99% ни в чем не уступают алюминиевым, но имеют меньшее распространение из-за сравнительно высокой стоимости.

Несколько советов по обслуживанию нулевых шин

Как и любое другое оборудование силового шкафа, подобная планка требует постоянного внимания. После ввода щита в эксплуатацию, через 1-2 недели следует еще раз протянуть соединения. Дело в том, что оксидная пленка, образующаяся на поверхности жилы, к этому времени обгорит, что приведет к ослаблению соединения.

Не реже чем 2 раза в год эта процедура должна повторяться, как и в случае с защитной автоматикой. Необходимо следить, чтобы на нулевой шине не скапливалась пыль. В идеале, если она будет закрыта пластиковой прозрачной крышкой. Следует иногда проверять планку визуально – плохой контакт выдаст себя потемнением шины или изоляции провода возле соединения.

Характеристики нулевых шин

Неизолированная шина нулевая со сторонами 6*9мм и 8*12мм, длиной 0,5 и 1 м отличаются двумя способами подсоединения проводников: по центру или краям изделия.

Шина нулевая изолированная с двумя полимерными «лапками» для крепления к щиту, питает провода через верхние, боковые отверстия. Размеры брусков (ширина/высота): 6*9 и 8*12 мм.

Шина нулевая HCD имеет универсальные крепления: на Din-рейку и поверхность щитка одновременно. Базовые размеры металлического бруска 6*9 мм и 8*12мм.

Нулевая шина с изолятором CD крепится на Din-рейку по центру изделия. Размеры клеммы 6*9мм, 1 м.

Кросс-модуль представлен нулевой рейкой в корпусе для монтажа в щиток или 2-4 проводниками в полимерной коробке, фиксируемой на DIN-рейке или плоской поверхности через отверстия на задней панели. Устройство содержит отверстия различных диаметров, позволяя подключать провода соответствующих сечений.

Допустимый ток для использования кросс-модуля в электросети 100-125 А, номинальное напряжение 500В.

Правила монтажа

При установке соединителей необходимо руководствоваться правилами по электромонтажу, касающимися подобных устройств. За счет этого повышается безопасность и надежность электрооборудования. Основные принципы монтажа таковы:

  1. Перед установкой гребенки необходимо убедиться в механической целостности межфазной изоляции. Прозвонить выводы мультиметром на предмет КЗ. Это уменьшит риск межфазного замыкания.
  2. Пластиковая выступающая часть гребенчатой шины должна находиться со стороны рычага автомата и полностью закрывать проводящие части. Гребенка устанавливается так, чтобы медные выводы были недоступны для касания обслуживающим персоналом.
  3. Некоторые модели автоматических выключателей имеют 2 вида клеммников. Одни предназначены для подключения штыревых гребенок, другие для вилочных. Перед монтажом необходимо выяснить с чем именно вы имеете дело.
  4. Вилочные гребенки применяются на токах до 63 А. Перегрузка изделия приведет к нагреву, расплавлению изоляции и межфазному КЗ.

Установка

Шина заземления может монтироваться на din рейку или в электрический щиток. При этом установка производится открытым или закрытым способом. Первый вариант подойдет для закрытого от посторонних лиц электрического шкафа. Такая часто монтируется, как телекоммуникационная (в серверной комнате, корпусе щитка), т. е. та, к которой будут подключены различные бытовые приборы, скажем, это стиральная машина, компьютер. Закрытая шина используется для оборудования, которое подключается к важным устройствам. Например, силовая розетка для электроплиты, электроинструмент и т. д. Она располагается исключительно под закрытой крышкой. Для подключения шины обязательно используется ВРУ.


Фото — медные пластины

Монтаж шины для частного дома с внутренним заземляющим контуром:

  1. Для начала нужно изготовить шины. Вам понадобится оцинкованная сталь шириной до 8 мм и толщиной до 3. Иногда полоса неудобна в личном использовании, поэтому можно применять круглый арматурный прут, но его сечение обязательно должно быть до 5,5 мм. Помимо этого можно купить готовый отвод, подойдет классическая гладкая или более удобная и долговечная плетеная;
  2. Настенная шина может устанавливаться непосредственно по стене, но на высоте от 40 мм до 60 мм от земли – это необходимо для защиты от коррозии;
  3. Если на пути проведения заземления есть дверь или другое отверстие, то полоса проводится в защитном корпусе. Это может быть труба или любое другое приспособление;
  4. В качестве заземлителей для различных кабелей можно использовать трубы коммуникаций, проложенные в земле, различные металлические конструкции и т. д.;
  5. Все места стыков соединяются не клеммами, а свариванием, иначе контур может разъединиться. Для дополнительной защиты полоса устанавливается на изоляторах;
  6. Если в некоторых местах контура нужно поднять ГЗШ выше выбранного уровня, то используются стойки. Они также выполняются из металла и обязательно монтируются в землю для обеспечения нужного заземления.


Фото — принцип проводки внутренней земли Окрашивать полосы и пруты рекомендуется только в черный цвет, но допускается и изменение оттенка системы с целью поддержания дизайна. Тогда контур на каждых полутора метрах помечается двумя полосками фиолетового цвета.

Намного чаще гибкая шина заземления устанавливается в качестве внешнего контура.

  1. По периметру здания прокладывается контур. Его нужно устанавливать в виде равнобедренного треугольника, между отдельными точками которого равное расстояние;
  2. К стойкам нужно приварить ленту, которая соединит все отдельные столбцы между собой. Они крепятся исключительно сваркой;
  3. После этого к полученному контуру подводится провод заземления;
  4. Его отвод устанавливается в щит. Такая схема является наиболее практичной для частых домов.

Её окраска также может производиться в любые произвольные цвета (не запрещенные ГОСТ), но отмечать контур все же придется. Это делается аналогично внутреннему, только рекомендованное расстояние между отметками – 200 мм.


Фото — элемент для парных плитов

Для чего нужна нулевая шина в щитке, разновидности и особенности применения в доме

С целью безопасности и удобства монтажа линий электропитания, применяются вводы с отличительными значениями, которые объединяются в общие контактные группы. Нулевая шина — контактная колодка, для безопасного подключения одновременно несколько проводников для дальнейшего питания электроустановок.

Требования безопасности ПУЭ

Система электропитания в идеале составляется по схемам, которые рекомендованы правилами устройства электроустановок (ПУЭ). В жилое помещение или на отдельный объект подключается силовой кабель, а уже последующая его разводка внутри здания обеспечивается с помощью распределительного щитка.

Для удобства такой разводки и применяется нулевая шина. Проще говоря, такое устройство представляет собой усиленный проводник в контактной зоне по открытому типу. К нему подключаются нулевые проводники при помощи винтовых соединителей.

Распространенная конструкция шины — брусок прямоугольной формы, произведенный из прочного металла с характерной проводимостью: латунь, сплавы с медью.

Шина нулевая в корпусе щитка: конструктивные особенности

Конструкция нулевой шины:

  1. Токопроводящая жила из прочного металла.
  2. Пластиковое основание, которое в дальнейшем при монтаже устройства применяется для крепления на ДИН плоскость.

В свою очередь, устройство имеет отверстия, а также зажимные болты, которые применяются с целью закрепления используемых проводников. Такие отверстия и болтики применяются для безопасной разводки проводов нейтрали. Внешне шины отличительны по длине, способу монтажа и количеству отверстий для установки.

Для упрощения сервисного обслуживания и выполнения качественных работ по соединению токопроводящих жил, применяются медные или латунные металлы.

Такие сплавы продлевают срок эксплуатации устройства, обеспечивают бесперебойную работу всей системы. Есть шины в корпусе и без корпуса, однако токопроводящие элементы любых типов устройств схожи.

Для правильной работы устройства и обеспечения дифференциальной защиты потребуется правильное подключение устройств с разделением проводников NPE в щите. Если щит металлический, дополнительно используется нулевой провод от корпуса с изоляцией.

Целевое назначение: для чего нужна

Основная цель использования такого устройства – удобство дальнейшей разводки по помещению, а также гарантия безопасности в ходе эксплуатации силовых токопроводящих жил.

Область применения — сети с напряжением максимум 400 вольт (постоянного и переменного тока).

Преимущество использования:

  1. Организация нескольких областей для присоединения нагрузок от общего ввода к проводнику нуля.
  2. Обустройство заземления видимого типа (устройство с прозрачной крышкой), который поможет прикрыть клеммник.
  3. Улучшение и оперативное подключение нескольких сетей (один узел допускает ввод до 40-ка проводников с 3-мм сечением).
  4. Неразрывная электроцепь на месте с заземлением (также до нагрузки).
  5. Разделение проводников на защитное и рабочее заземление.

Грамотное и профессиональное разделение электропроводки в доме или офисе с множеством электроточек невозможно обеспечить без применения такого простого устройства.

Правила монтажа

В зависимости от выбранного типа устройства, монтаж осуществляется несколькими методами:

  1. Крепление на DIN-рейку. (через изоляторы либо непосредственно в элетрощиток).
  2. Монтаж через угловые изоляторы.
  3. Крепление в электрощитке.

Осуществление монтажа допустимо открытым либо закрытым способом:

  1. Открытый применяется в том случае, если есть шкаф, куда доступ посторонним будет ограничен. Монтаж осуществляется с видимой клеммной колодкой.
  2. Закрытый вариант монтажа применяется в том случае, если оборудование подключается к особо важным системам, к примеру, к силовой розетке электроустановок.

После любого варианта монтажа (открытого или закрытого) не должно быть доступа к токоведущим жилам, поскольку в генерирующей установке ноль глухо заземлен, а прикосновение к точке подключения смертельно опасно

При выборе шин стоит обратить внимание на производителя и цену устройства. Так, дешевые китайские шины при эксплуатации или даже в начале монтажа могут просто лопнуть. Шина нулевая является важнейшим конструкционным элементом сборных шин

Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока

Шина нулевая является важнейшим конструкционным элементом сборных шин. Применяется она для подключения проводников заземления и нуля. Этот элемент применяется при обеспечении электросетей как переменного, так и постоянного тока.

Особенности применения нулевых шин — для чего нужна нулевая шина и как она подключается правильно (видео, инструкция + 125 фото)

Нулевая шина – это одна из деталей шин сборного типа, которая используется в процессе соединения нуля и заземления. Заземляющие шины нулевого типа, являются обязательными во время обеспечения электрических сетей.

Конструкция

Прежде чем разобраться с тем, как подключить нулевую шину, следует внимательнее изучить конструкционные характеристики описываемого элемента. Нулевая шина представлена в виде жилы, отвечающей за проведение тока, её основа создана из пластмассы и задействуется для установки на DIN планку.

В проводящей ток жиле, присутствуют выемки и болты зажимного типа, они задействуются для фиксирования проводников шины, а также обеспечивают качественную внутреннюю разводку прибора распределения.

Описываемые шины разнятся друг с другом следующими элементами:

  • наличием и отсутствием корпуса;
  • числом установочных отверстий;
  • длиной.

Чтобы обеспечить хорошее соединение, шины нулевого типа, изготавливают из латуни и меди.

Детальнее, с конструкцией нулевой шины можно ознакомиться на фото.

Характеристики

Сегодня присутствуют чётко обозначенные требования касательно выбора шин нулевого типа. Главное требование заключается в том, чтобы не превышалось сечение провода этого же значения в ГЗШ. Отмечают, что в ящик можно ввести от 10 до 40 проводов.

Применение

Нулевые шины с корпусом и без, позволяют справиться с рядом важных задач:

  • присутствует возможность образования одновременно нескольких точек, которые позволят подключить нагрузки от ввода к нулю;
  • удается выполнить заземление видимого типа, используя прибор с крышкой, изготовленной из просвечивающегося материала, которая способствует закрытию клемм;
  • наблюдается увеличение эффективности применения автоматических приборов защитного формата;
  • удается создать неразрывную цепь в зоне от заземления до определенной нагрузки;
  • выполняется условие, отвечающее за разделение проводов.

Особенности установки

Монтаж такого элемента, как нулевая шина своими руками, осуществляется на DIN планку, сквозь изоляторы углового формата или в щиток.

Открытый метод монтажа (видна клеммная колодка) считается актуальным при наличии шкафа, с минимальным доступом со стороны посторонних. Закрытый метод применяется при использовании устройств, подключенных к основным составляющим системы (к примеру, электрическая установка).

В любом случае, чтобы была подключена нулевая шина на изоляторах, требуется следовать такой инструкции:

  • изучить присутствующую схему функционирования щитка и отыскать на картинке нулевую шину (представлена в виде значения N);
  • открутив пробки и установив автомат в нефункционирующее положение, осуществляется обесточивание электрического щитка;
  • к проводникам ввода подносится отвертка индикаторного типа или мультиметр, и выполняется проверка наличия напряжения;
  • учитывая конструкционные особенности нулевой шины, определяется участок для её расположения (если фиксация шины осуществляется с помощью специальных реек, то требуется выполнить их установку в щитке, если подобная фиксация отсутствует – крепеж выполняется сквозь изоляторы на незанятый участок);
  • используя специальные фиксаторы, нулевую шину требуется смонтировать на DIN планку;
  • прочность крепления проверяется за счёт выполнения «расшатывания» установленной конструкции;
  • осуществляется подключение проводника, который идет из прибора защитного отключения к одному из зажимных болтов, расположенных в нулевой шине;
  • если в цепи присутствует несколько приборов защитного подключения, то все они подвергается поочередному соединению с шиной;
  • нули, которые идут от автоматов всех веток сети, соединяют с нулей клеммой защитного прибора;
  • общий «ноль» сети соединяется с расположенным на шине, крайним зажимом;
  • выполняется проверка качества каждого соединения;
  • включается подача электрической энергии.

При строгом соблюдении всех представленных установочных пунктов, не возникает абсолютно никаких проблем с монтажом нулевой шины.

В случае отсутствия даже минимальных навыков работы с электрическими сетями, рекомендуется обратиться за помощью к специалисту, которая за небольшую плату в короткие сроки выполнить всю необходимую работу.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
