Схема подключения реле напряжения: с пониженным напряжением, установка в щит

Подключение реле напряжения

С теми моделями, которые просто вставляются в розетку ничего сложного. Подсоединили к розетке, выставили пороговые значения (по умолчанию обычно идет от 170 до 240 В) и подключили необходимые приборы.

А вот с установкой на дин-рейку уже посложнее. Если вы не электрик, то лучше не стоит рисковать жизнью и лезть в щиток, высока вероятность печальных последствий. Но при наличии базовых знаний и сильного желания, вполне можно справиться своими силами.

Совет: перед монтажом обязательно изучите приложенную инструкцию или схему установки устройства!

Если вы все же решились самостоятельно подключить устройство, то обратите внимание на следующие рекомендации. Приготовьте необходимые материалы:

Реле контроля напряжения.
Кусок провода, сечением 4–6 мм.
DIN-рейку. Если распределительный шкаф современный, то она должна быть уже встроена.
Пару шурупов для закрепления рейки.

Также понадобятся некоторые инструменты:

Плоскогубцы.
Отвертка-индикатор.

Подробная инструкция по монтажу реле своими силами:

Отключаем автоматические выключатели (автоматы).
Закрепляем шурупами дин-рейку в подходящем месте.
При помощи защелок в задней части реле, фиксируем наше устройство на рейке.
Используя индикатор, ищем фазу на контактах автоматов.
Далее, провод с фазой, идущий от автомата в помещение, необходимо разрезать.
Одну часть этого провода (от автомата) подсоединяем к контакту реле с надписью IN (вход).
Вторую часть провода, ведущего в квартиру/дом подключаем ко входу реле пометкой OUT(выход).
Затем кусок провода нужно присоединить к нулю на автомате. Если в распределительном щитке установлена нулевая шина, тогда цепляемся к ней.
Другой конец этого провода подключаем к выводу реле напряжения с надписью N (ноль).
Самый ответственный момент – подаем питание.

Проверяем работу устройства

Чтобы проверить работоспособность изделия потребуется собрать электрическую схему, включающую источник питания, нагрузку, предохранитель-автомат и реле. Для подачи питания используется трансформатор лабораторного типа ЛАТР, оснащенный рукояткой для плавной корректировки напряжения в диапазоне от 0 до 250 В. После программирования порогов срабатывания производится включение цепи питания, а затем выполняется понижение и повышение вольтажа. Для проверки значения параметра используется тестовый прибор, переключенный в режим вольтметра.

Схема подключения 3-х фазного реле напряжения УЗМ-3-63

УЗМ-3-63 является многофункциональным устройством, которое обеспечивает контроль 3-х фазного напряжения в сети. Также оно имеет встроенную варисторную защиту от импульсных скачков напряжения и имеет функцию контроля частоты сети электропитания от автономного генератора.

Схема подключения УЗМ-3-63 довольно проста и ее принципиальный вариант можно найти на корпусе устройства или в его паспорте. Здесь привожу наглядную и более понятную схему подключения 3-х фазного реле напряжения УЗМ-3-63 с автоматическими выключателями, по которой можно понять суть подключения.

Все контакты устройства имеют маркировку на корпусе. Поэтому не видя самой схемы можно понять что и куда подключается. Часто тут смущает то, что выходные фазные контакты имеют маркировку U, V и W, что вводит многих в заблуждение. Как же подключить данное устройство?

На верхние контакты подключается вход:

N — приходящий нулевой рабочий проводник;
L1 — приходящий проводник фазы A;
L2 — приходящий проводник фазы B;
L3 — приходящий проводник фазы C.

На нижние контакты подключается выход:

N — отходящий нулевой рабочий проводник;
U — отходящий проводник фазы A;
V — отходящий проводник фазы B;
W — отходящий проводник фазы C.

Вот фото самого устройства УЗМ-3-63. Контакты его поляризованного реле рассчитаны на длительное протекание через них максимального тока 63А. Если ваша нагрузка будет потреблять больший ток, то это реле уже вам не подойдет или придется его включать через мощный контактор.

Варианты комплектации щитков могут быть разнообразны, но суть подключения устройства всегда остается одинаковой.

При использовании УЗМ-3-63 помните, что во время отключения нагрузки нулевой рабочий проводник не коммутируется, т.е. не разрывается. Здесь разрываются только фазные проводники.

Регулировка уставок устройства производится в ручную с помощью трех специальных переключателей. Ими выставляются пределы высокого и низкого напряжений и время задержки повторного включения.

Световая индикация реле интуитивно понятная. Рядом со всеми индикаторами на корпусе находятся их обозначение.

Кто-то вместо 3-хфазного реле УЗМ-3-63 использует три однофазных УЗМ-51М. То есть на каждую фазу ставят по одному однофазному реле. В принципе этот вариант имеет право на жизнь, но для него требуется больше места в щитке и стоит он почти в два дороже.

А вы используете трехфазное реле напряжения УЗМ-3-63?

Улыбнемся:

Как известно, сопротивление человеческого тела около 100 кОм. Каждые 100 г водки, принятые вовнутрь, снижают сопротивление тела на 1 кОм. Сколько нужно выпить водки, чтобы достичь состояния сверхпроводимости?

УЗО схема подключения

В квартирах подключение трехфазной сети встречается редко. Этот вариант популярен для частных домов. Аппарат защиты в них подключается несколькими способами:

Реле напряжения 380 В 2-полюсное для дома не подходит. Используют 4-полюсные аналоги. К ним подключают 1 нулевую жилу и 3 фазных. Схема усложнена тем, что каждая линия оснащена своим прибором УЗО

Важно правильно подобрать провода. Для однофазной сети подойдет стандартный вариант ВВГ, но для 3-фазной нужен устойчивый к возгоранию ВВГнг.

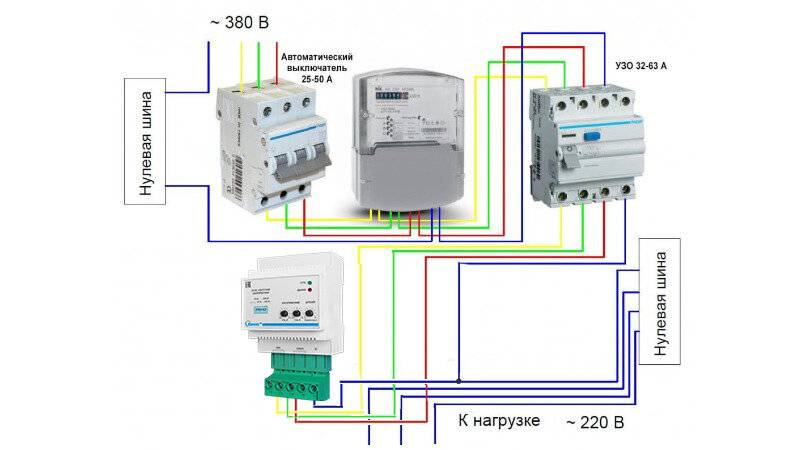

Общее УЗО для 3-фазной сети + счетчик

В схеме присутствует счетчик электроэнергии. Групповые УЗО находятся в системе обслуживания отдельных линий. Эта схема требует установки большого электрощита с множеством проводов и электроприборов.

Update (07.06.15). В настоящее время реле напряжения Zubr, продают в России под другим названием Rbuz (слово Zubr наоборот).

Связано это с тем, что в России торговая марка Zubr зарегистрирована за другим производителем и поменялось только названием реле, а все компоненты остались прежними.

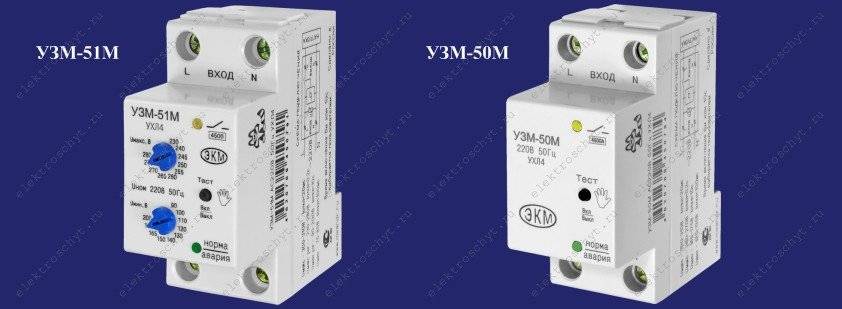

УЗМ-51М. Устройство защиты многофункциональное.

В настоящее время УЗМ-51М зарекомендовало себя надежностью и простотой подключения.

УЗМ-51М рассчитано на ток до 63А, занимает 2 модуля на дин-рейке (ширина 35 мм). При стандартном исполнении температура эксплуатации УЗМ от – 20 до +55 градусов, поэтому устанавливать в щите на улице не рекомендую. Есть правда и от -40 до +55, но такие мне в продаже не встречались, если только обращаться непосредственно в ЗАО “Меандр”. Максимальная уставка по верхнему отключению напряжения 290 В, нижний порог срабатывания 100 В. Время повторного включения задается самостоятельно – это или 10 секунд или 6 минут. Может использоваться в сетях с любым типом заземления: TN-C, TN-S, TT или TN-C-S.

Схема подключения УЗМ-51М

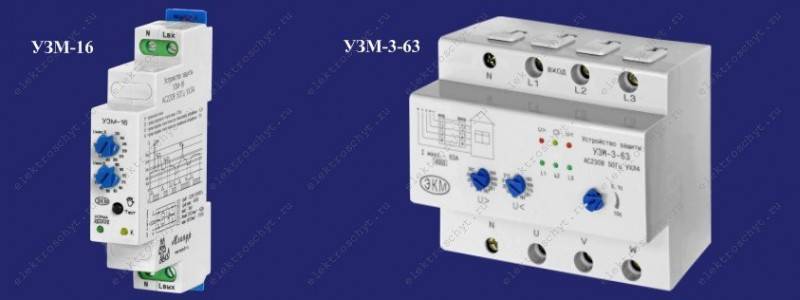

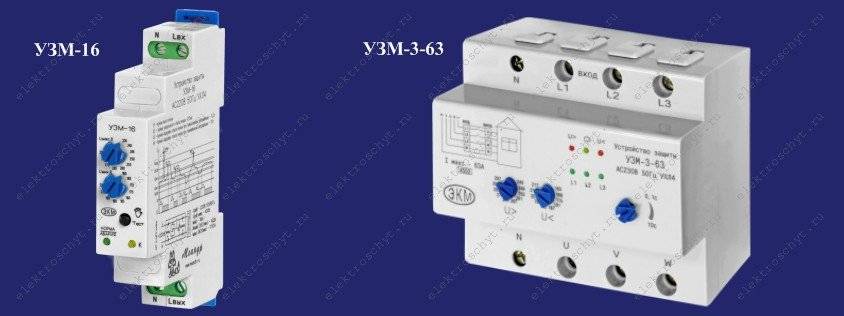

Меандр производит еще два типа однофазных реле напряжения – это УЗМ-50М и УЗМ-16. Главное отличие УЗМ-50М от УЗМ-51М, пожалуй только в том, что у последнего, как мы знаем можно выставить уставку по срабатыванию самостоятельно, а в УЗМ-50М – уставка “жесткая”, по верхнему пределу напряжения – 265 В, а по нижнему – 170 В.

УЗМ-16 рассчитано на ток 16А, поэтому его ставят только на отдельный электроприемник. Например, чтобы не ожидать 6 минут пока включится УЗМ-51, холодильник можно подключить через УЗМ-16, на котором устанавливают задержку на включение 6 минут, а на основном УЗМ-51М в 10 секунд.

Я выставляю на УЗМ-51М максимальное (верхнее) значение по напряжению 250 Вольт, а нижнее значение – 180 Вольт.

Меандр также выпускает трехфазное реле напряжение УЗМ-3-63, как я уже писал выше, такие реле используют в основном для защиты двигателей.

Хорошая надежная защита от перенапряжений. УЗМ не нужно включать с контактором, как это обычно делают с другими реле напряжения. Устройство производится в России. Гарантия на УЗМ 2 года

Что немаловажно, представитель Меандра присутствует на самом популярном форуме Mastercity, всегда проконсультирует по продукции, а также внимательно относится к комментариям пользователей форума, замечания которых в свое время и помогли улучшить УЗМ-51М

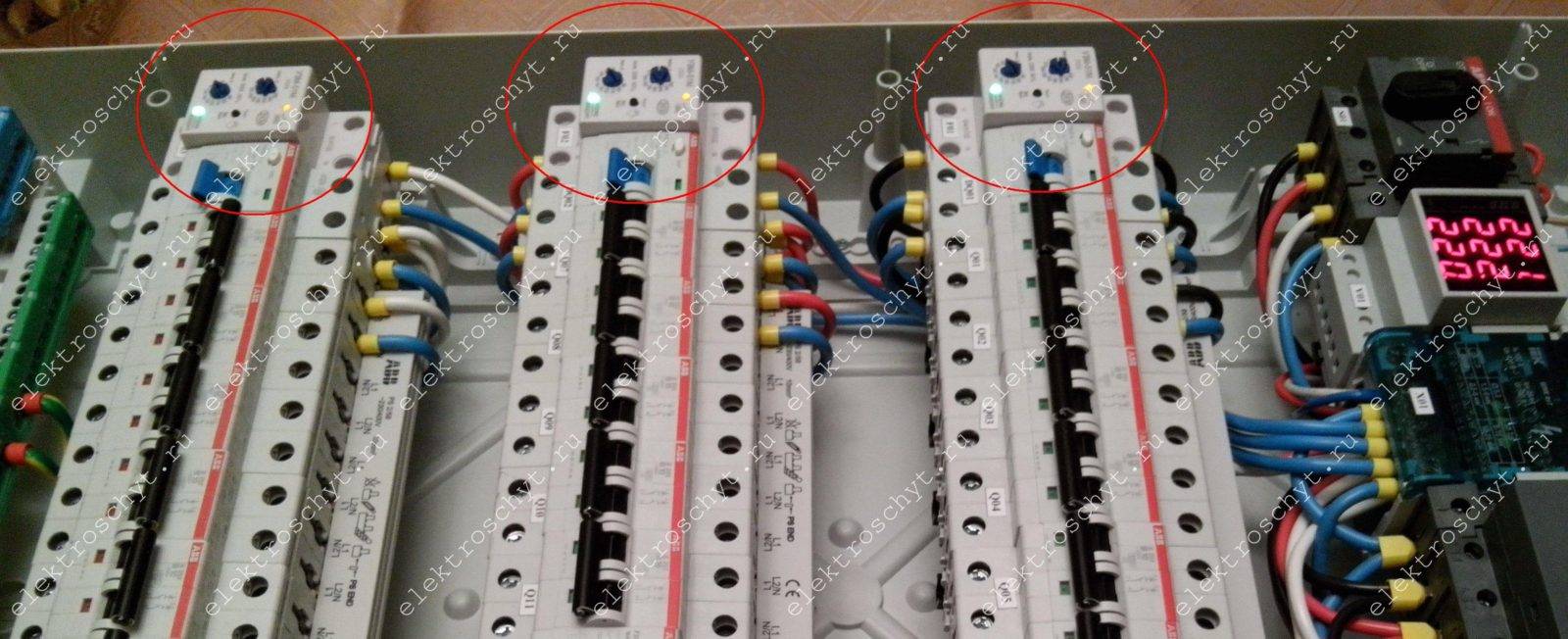

Пример установки УЗМ-51М в трехфазном щите для загородного дома, где УЗМ установлены в каждую фазу.

Пожалуй один недостаток в УЗМ-51М относительно других реле напряжения – это отсутствие индикации напряжения. Но и разница в цене между УЗМ и реле напряжения с контактором, позволяет купить и поставить вольтметр отдельно.

Как настроить реле напряжения?

Рассмотрим порядок настройки устройства на примере прибора VP-380V. Когда аппарат уже подключен к цепи, нужно подать питание. Затем смотрим на показания дисплея:

Пока на прибор не подано напряжение, цифры, высветившиеся на нем, мигают.
Появление на дисплее прочерков может свидетельствовать об изменившемся чередовании фаз, или об отсутствии одной из них.
Если подключение произведено правильно, а сетевые параметры соответствует норме, по истечении 15 сек происходит замыкание релейного контакта 1-3, и питание начнет поступать на катушку контактора, а затем – в линию.
Если экран устройства мигает в течение длительного времени, включения контактора не произойдет. Проверьте подключение – скорее всего, где-то была допущена ошибка.

Убедившись в правильности подключения, можно переходить к настройкам. Рядом с экраном реле имеется 2 настроечных кнопки, на которых нанесены треугольные обозначения.

На одной кнопке вершина треугольника направлена вверх, на другой – вниз. Для установки максимального предела отключения нажмите верхнюю кнопку. В таком положении ее нужно держать 2-3 секунды. В центральной части монитора высветится цифра, соответствующая заводскому уровню. После этого, нажимая кнопки, следует установить нужный верхний предел отключения контрольного устройства.

Нижний предел устанавливается аналогичным образом. Программирование прибора произойдет автоматически, через 10 секунд после окончания настройки. При этом все установленные параметры сохранятся в памяти реле.

Подключение несколько реле контроля напряжения

Технические условия допускают подключение к частному дому или квартире трех фаз. Если для защиты электрооборудования использовать трехфазные блоки, то при аварийной ситуации на одном ответвлении обесточиваться будет все оборудование, что не очень удобно. Эта проблема решается тремя реле, подключенными отдельно на каждую фазу.

С нижней клеммы автомата производим подсоединение ко входу первого блока. С другой клеммы — на вход следующего блока. Для удобства обслуживания и ремонта делать это нужно разноцветными проводами, при этом помнить, что синий цвет — всегда «ноль». Нулевой провод выводим на нулевую шину.

Можно установить отдельные входные автоматы, чтобы в случае необходимости обесточить нужное реле, если вдруг придется его отключать. Как видим, монтаж ничем не отличается от рассмотренных примеров выше, только вместо одного блока — сразу три, каждый на свою фазу.

Выходы реле подключаем на автоматы, которые идут каждый непосредственно на свою нагрузку: освещение, розетки, бойлер. В соответствии с этим каждое реле можно настроить на разное время задержки.

Навигация по записям

Время повторного включения от 3 до сек.
Если же мощность нагрузки превышает 8,5 кВА, то для ее отключения используют магнитный пускатель, контактор или автоматический выключатель, соответствующей мощности. При внезапном скачке разности потенциалов срабатывание элемента происходит всего через несколько миллисекунд.
Способы настройки индивидуальны для различных реле напряжения в зависимости от их производителя.
Для этого проводник, идущий от выхода автомата или счётчика, подключенный к распределительной шине, отключают, и подключают к входу L реле. При трехфазном подключении в быту, следует применять однофазные реле напряжение, чтобы колебания напряжения на одной фазе, не привели к отключению других фаз.
Данное устройство применяется как в однофазной, так и в трехфазной электросети для защиты потребителей электроэнергии от выхода из строя. Ставятся они на DIN-рейку в щитках, возле остальной автоматики. В лучшем случае контакт просто отвалится, в худшем — будет пожар.

Недостатки стабилизаторов

Здесь нужно быть очень внимательным — проводник меньшего диаметра в одном контактном гнезде с проводом потолще, будет иметь ненадёжное соединение и может выпасть оттуда. Если произойдёт короткое замыкание обвисших проводов или обрыв нулевого проводника. У разных производителей реле и контакторов маркировка и схема подключения может отличаться.

Тогда вы можете использовать произвольное количество реле контроля напряжения и выставить допустимые пределы для каждого потребителя. Выбор фирмы-производителя следует делать по отзывам в сети интернет. Схема подключения реле напряжения может быть выполнена одним из двух способов: Сквозное прямое подключение устройства. Также следует заметить, что реле контроля напряжения охраняют сеть фактически бесшумно, чего нельзя сказать о стабилизаторах, которые шумят все время. Она была дома и успела отключить всю электроаппаратуру.

Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов. Реле напряжения РН ведёт контроль напряжения в сети в и отключает подключённое к ней оборудование. Устанавливается это устройство после вводного автомата. Обеспечивать стационарную установку реле напряжения таким образом, чтобы имелся доступ для его параметрирования и обслуживания. Конструкция и способы размещения подобных средств защиты рассмотрены выше.
Схема ввода 220В с УЗО и реле напряжения.

Как я устанавливал реле напряжения в квартирный щиток

Чтобы не было вопросов – скажу сразу, что контактор устанавливать нет необходимости, поскольку теоретически реле напряжения выдерживает ток до 30 А, а согласно маркировке на внутреннем реле – до 40 А. Но это теоретически, а как на практике – покажет время, обязательно сообщу дополнительно, если что. Да и ещё есть банальная причина – в щитке элементарно нет места. Это также основная причина, почему я не поставил автомат байпаса.

Ток ограничивается автоматами по 16 А. А вот если бы при всех прочих равных условиях стояли автоматы на 25 А, то стоило бы всерьёз задуматься о контакторе. И о замене их на 16 А, поскольку проводка выполнена алюминием с сечением 4 мм2.

В процессе установки использовал моножильный провод сечением 2,5 мм2. Даже, если бы я захотел использовать 4 квадрата – у меня бы не получилось, т.к. клеммы реле напряжения могут принять только 2,5.

Самая важная точка подключения – фаза:

Подключение фазы при установке реле напряжения

Для её расключения я использовал сжим «Орех». Считаю его самым надежным способом соединения проводов, так же, как пропаянную скрутку.

На фото видно, как провод после счетчика приходит в орех снизу. Он алюминиевый, это ещё довод в пользу «Ореха».

Второй провод снизу из «Ореха» идёт на питание реле (клемма 7). И два провода, которые идут из верхней части «Ореха» – фаза на вход реле напряжения.

Почему два, а не один, а между контактами 1 и 2 не поставить перемычку? Дело в том, что соединить 2 провода «Орехом» гораздо надежнее, чем винтовой клеммой. Во-вторых – как я говорил, всунуть 2 провода по 2,5 квадрата в одну клемму проблематично. Поэтому надежность по фазе обеспечивается двумя проводами на входе (для умощнения), и тем, что входные контакты 1 и 2 намертво спаяны внутри реле (фото с пруфом есть в первой части статьи про это реле, ссылку давал выше).

Выходные клеммы 3 и 4 так же спаяны внутри реле, и на каждую клемму я прикрутил по проводу. Но только эти провода дальше нигде не контачат – они идут каждый на свой автомат (хотя, перемычка не помешает, но она не обязательна).

Монтаж реле напряжения в щитке через Орех

Надеюсь, на фото хорошо всё просматривается – после автоматов фазные провода (уже алюминий) идут на квартиру. Нулевые подключены к клеммам чуть повыше автоматов.

Кому интересно рассмотреть всё в подробностях, сделал ещё парочку фото монтажа:

Монтаж реле напряжения – вид сверху

Пример монтажа реле напряжения в квартирный щиток

Небольшой лайфхак: в ответственных местах я стараюсь не просто вставлять зачищенный конец провода в клемму, а делаю петельку. Таким образом я вдвое увеличиваю площадь контакта (и уменьшаю пресловутое переходное сопротивление), и исключаю возможность прокручивания провода в случае ослабления зажима. Да и механическая прочность соединения от этого только выигрывает.

Предвосхищая комментарии касательно некрасивого монтажа, скажу – делал это я во время воскресного прайм-тайма, и моим главным опасением было потревожить соседей во время их телевизионного вечера. Это святое)

Да, красота – не моя стихия, но за надёжность я ручаюсь!

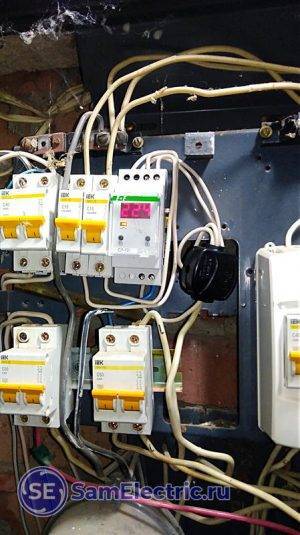

Вот, что получилось в итоге:

Итог установки реле контроля напряжения ФиФ

Рабочий диапазон установил 175-245 В. Считаю, что это самый широкий возможный диапазон, пригодный для тех, кто не хочет частых срабатываний этого реле. Если в приоритете сохранность техники, можну немного сузить диапазон, примерно по 5 В с обоих краёв.

После установки этого реле прошёл почти год, полёт нормальный. Было пару отключений по низкому напряжению, больше сказать нечего.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

Установка порогового срабатывания по максимальному значению – Umax.
Установка минимального значения, при котором происходит срабатывание устройства – Umin.
Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

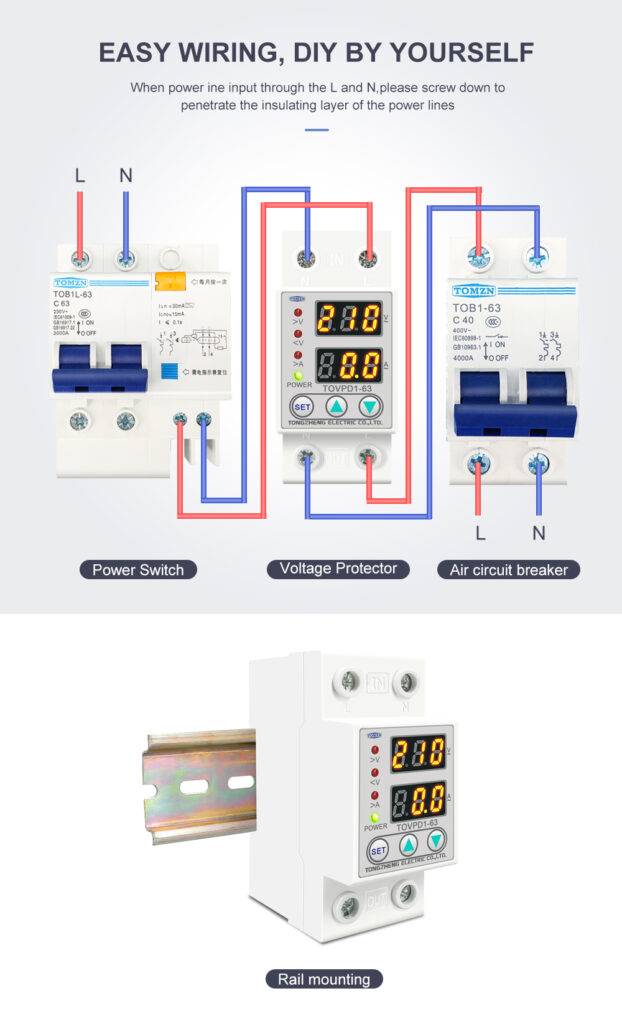

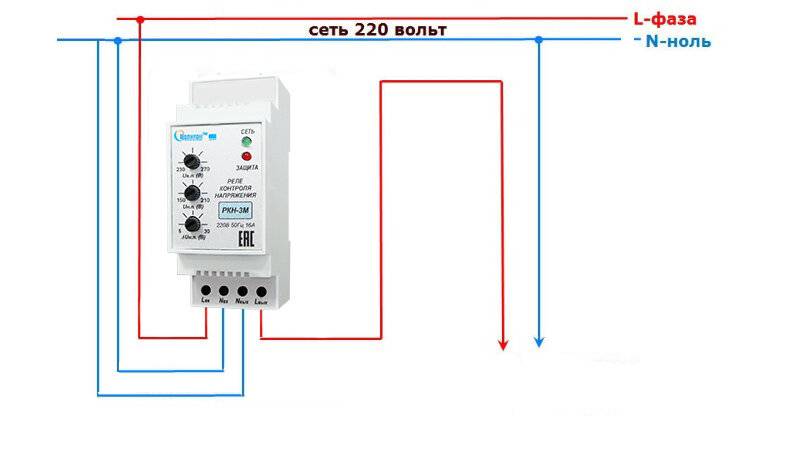

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

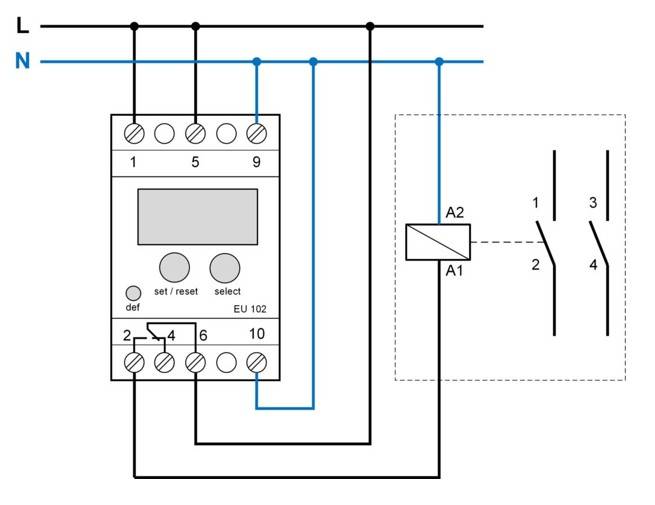

Трехфазные реле контроля напряжения могут подключаться двумя способами:

Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Выбор реле

Выбор нужного нам типа реле зависит непосредственно от технических характеристик подключаемого устройства и самого реле. Рассмотрим, какое реле лучше выбрать нам на примере подключения АВР (автомата ввода резервного питания). Сначала определяем нужный нам вариант подключения с нулевым проводом или без него.

Затем выясняем нужные нам параметры самого реле. Для подключения АВР необходимы такие рабочие характеристики в этом устройстве: контроль над слипанием и над обрывом фаз, контроль последовальности; задержка должна быть 10-15 сек; и должен присутствовать контроль за колебаниями заданного напряжение ниже или выше нужного нам порога. Для подключения по схеме с нулевым проводом нужен визуальный контроль по каждой фазе. При подключениях АВР можно выбирать тип реле EЛ11.

Стабилизаторы напряжения

Начнем рассмотрение со стабилизаторов питающего напряжения и по порядку рассмотрим вначале преимущества, а затем недостатки применения этого типа устройств.

Преимущества стабилизаторов напряжения

1. Обеспечивают постоянное стабильное напряжение для питания наших электроприборов 220 В. Стабилизаторы сглаживают скачки и небольшие колебания питающего напряжения, выдавая на выходе стабильное напряжение 220 В.

При снижении напряжения обычно ниже 160 В, либо при превышении им значения 280 В, стабилизаторы отключаются от внешней питающей сети и обесточивают внутренних потребителей. Тем самым предохраняя электроприборы от выхода из строя.

2. Подключенное через стабилизаторы напряжения оборудование остается работоспособным. Такие электроприборы, как аудио- и видеотехника очень чувствительны к отклонениям питающего напряжения. Повреждение этих приборов такие колебания напряжения не вызывают, но могут сказываться на качестве его работы. Применение стабилизатора обеспечивает надежную работоспособность такого оборудования.

3. При применении стабилизаторов напряжения прекращают мерцать электрические лампочки. Это существенно продлевает срок их службы.

Недостатки стабилизаторов напряжения

1. Большие габариты. В большинстве случаев стабилизаторы напряжения довольно громоздки, и для их установки необходимо выделять дополнительное место. Габариты зависят от мощности подключаемой нагрузки. Чем больше мощность, тем больше габариты применяемого стабилизатора.

Во время своей работы эти устройства нагреваются, поэтому им необходимо достаточное место для эффективного охлаждения корпуса самого стабилизатора, и его внутренних элементов.

В трехфазных электрических сетях обычно применяют три отдельных стабилизатора напряжения, установленных в каждую фазу. Если устанавливать один трехфазный стабилизатор, то в случае короткого замыкания или пропадания одной из фаз, стабилизатор отключится.

Все однофазные потребители, подключенные к любой из фаз будут обесточены до тех пор, пока не восстановятся нормальные условия работы стабилизатора. Это очень неудобно, поэтому чаще применяется установка трех отдельных стабилизаторов напряжения в каждую из фаз. А это в свою очередь значительно увеличивает габариты.

2. Цена. Покупка хорошего стабилизатора напряжения может обойтись в приличную сумму денег.

Стабилизаторы намного дороже, чем реле контроля напряжения. В большинстве случаев стоимость является решающим фактором при выборе устройств защиты, и большинство пользователей склоняются в стороны приобретения реле напряжения.

3. Стабилизаторы чувствительны к пыли и влажности помещения, в котором они установлены. Внутри стабилизатора находится трансформатор, большое электромагнитное поле, которое притягивает пыль. Поэтому место установки должно быть хорошо защищено от пыли и влаги.

4. Чувствительность стабилизаторов напряжения к различным электрическим помехам. Если в электрической сети часты электрические помехи, это приведет к тому, что электроника стабилизаторов начнет «глючить», они могут отключиться, обесточивая тем самым всю квартиру.

Описание популярных моделей

Схемы подключения и настройки большинства моделей, предлагаемых отечественными производителями, имеют много общего, отличаться могут только деталями.

Приборы под маркой Зубр

Защитные устройства этой серии включаются схему энергоснабжения двумя способами:

упрощенное внутреннее подключение;
совместно с УЗО и защитным автоматом.

В первом случае нагрузка подсоединяется непосредственно к выходу прибора, а во втором цепь контроля замыкается через УЗО и АВ. Такое включение Зубра позволяет защитить линию не только от перепадов напряжения, но и от утечек по току.

Приборы имеют различные варианты исполнений, отличающиеся номинальными токами (25-63 Ампера). Верхний порог срабатывания – от 220 до 280 с шагом 1 Вольт, а его нижнее значение – от 120 до 210-ти Вольт. Время повторного включения в линию варьируется от 3-х до 600 сек. Шаг регулировки – 3 секунды.

Серия РН

РН-111

Модель РН-113 включается после электросчетчика и допускает ручное выставление значений нижнего и верхнего порогов срабатывания, индицируемых на встроенном в лицевую панель дисплее. Прибор способен автоматически подключать питающую сеть при восстановлении ее параметров после сильных скачков напряжения.

Для нормальной работы устройств этой серии необходим запас по мощности не менее 20%.

Помимо предельных значений на индикаторе высвечиваются параметры сети при отключении потребителя, а также время, оставшееся до включения. Номинальный ток составляет 32 Ампера; при желании он может быть увеличен за счет установки магнитного пускателя.

Серия УЗМ

Реле напряжения УЗМ-51М

Прибор УЗМ-51М, устанавливаемый сразу после электросчетчика, рассчитан на номинальный ток до 63-х Ампер и занимает сразу 2 модуля на DIN-рейке. Его стандартная ширина – 35 мм. Максимально выставляемая уставка по верхнему пределу напряжения составляет 290 Вольт. Нижний порог срабатывания по перенапряжению равен 100 Вольтам.

Время повторного включения, задаваемое пользователем вручную, может принимать два фиксированных значения – 10 секунд и 6 минут. Приборы серии УЗМ допускается устанавливать в сетях с любой системой заземления: TN-C, TN-S или TN-C-S.

Приборы от фирмы «DigiTOP»

РКН серии V-protektor используются только для защиты от перепадов напряжения. Они рассчитаны на номинальные токи от 16 до 63 Ампер. Верхний порог срабатывания задается в границах от 210 до 270-ти, а нижний – от 120 до 200 Вольт. Время автоматического восстановления включенного состояния – от 5 до 600 сек. Трехфазный прибор V-protektor 38 рассчитан на максимальный ток не более 10 Ампер.

Устройства марки АВВ

Реле напряжения АВВ

Популярные на рынке реле ABB серии CM позволяют регулировать порог срабатывания в широком диапазоне значений (от 24-х до 240 Вольт – в однофазных и от 320 до 430 Вольт в трехфазных цепях). Время восстановления у большинства моделей составляет от 1 до 30 секунд.
